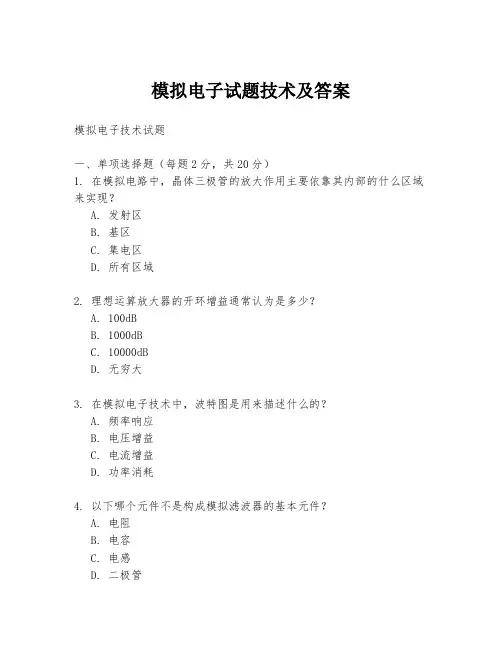

模拟电子试题技术及答案模拟电子技术试题一、单项选择题(每题2分,共20分)1. 在模拟电路中,晶体三极管的放大作用主要依靠其内部的什么区域来实现?A. 发射区B. 基区C. 集电区D. 所有区域2. 理想运算放大器的开环增益通常认为是多少?A. 100dBB. 1000dBC. 10000dBD. 无穷大3. 在模拟电子技术中,波特图是用来描述什么的?A. 频率响应B. 电压增益C. 电流增益D. 功率消耗4. 以下哪个元件不是构成模拟滤波器的基本元件?A. 电阻B. 电容C. 电感D. 二极管5. 在多级放大电路中,级间耦合通常采用哪种方式?A. 直接耦合B. 变压器耦合C. 光电耦合D. 电容器耦合6. 负反馈在放大电路中的作用是什么?A. 提高增益B. 降低噪声C. 增加非线性失真D. 减少带宽7. 差分放大器的主要优点是什么?A. 提高共模抑制比B. 降低共模抑制比C. 增加电源消耗D. 减少输出阻抗8. 在模拟电路设计中,带宽通常指的是什么?A. 信号的频率范围B. 电路的物理尺寸C. 电路的最大功耗D. 电路的最小增益9. 为了减少放大电路的非线性失真,通常采用什么方法?A. 增加电源电压B. 采用负反馈C. 增加信号源阻抗D. 减少负载阻抗10. 在模拟电子技术中,稳定性是指什么?A. 电路不会因温度变化而失效B. 电路不会因负载变化而失效C. 电路不会因电源变化而失效D. 所有上述情况二、填空题(每空3分,共30分)11. 在共射放大电路中,若三极管的β为100,则当基极电流为1mA 时,集电极电流为______ mA。
12. 理想二极管的伏安特性是单向导电性,其正向导通电压为______ V。
13. 在RC低通滤波器中,若电容C为1μF,电阻R为1kΩ,则其-3dB截止频率为______ Hz。
14. 运算放大器的输入阻抗非常高,通常可以达到______Ω。
15. 为了提高放大电路的稳定性,通常在电路中引入______反馈。
模电考试题及答案**模电考试题及答案**一、单项选择题(每题2分,共20分)1. 在理想运算放大器中,输入端电流为零,这是因为()。
A. 输入端电阻非常大B. 输入端电阻非常小C. 输入端电流被放大D. 输入端电流被抑制答案:A2. 共发射极放大电路中,静态工作点的确定主要取决于()。
A. 基极电流B. 集电极电流C. 发射极电流D. 电源电压答案:B3. 负反馈可以()。
A. 增加放大倍数B. 减小非线性失真C. 增加电路噪声D. 降低输入阻抗答案:B4. 晶体三极管工作在放大区的条件是()。
A. VBE < 0.7VB. VBE > 0.7VC. VCE < 0.7VD. VCE > 0.7V答案:B5. 差分放大电路可以()。
A. 放大差模信号B. 放大共模信号C. 抑制共模信号D. 放大交流信号答案:C6. 场效应管的控制极是()。
A. 栅极B. 漏极C. 源极D. 门极答案:A7. 多级放大电路中,级间耦合方式通常采用()。
A. 直接耦合B. 阻容耦合C. 变压器耦合D. 光电耦合答案:B8. 功率放大器与电压放大器的主要区别在于()。
A. 放大倍数B. 工作频率C. 输出功率D. 输入阻抗答案:C9. 正弦波振荡电路产生振荡的条件是()。
A. 开环增益大于1B. 相位移动为360度C. 开环增益大于3D. 相位移动为180度答案:B10. 调制的目的是()。
A. 提高信号的传输距离B. 改变信号的频率C. 降低信号的功率D. 增加信号的带宽答案:A二、填空题(每空2分,共20分)1. 在共发射极放大电路中,若集电极电流为2mA,则基极电流大约为_____μA。
答案:202. 理想运算放大器的两个输入端分别是______输入端和______输入端。
答案:反相;同相3. 负反馈可以提高放大电路的______和______。
答案:稳定性;线性4. 晶体三极管的三种工作状态分别是______、______和饱和区。

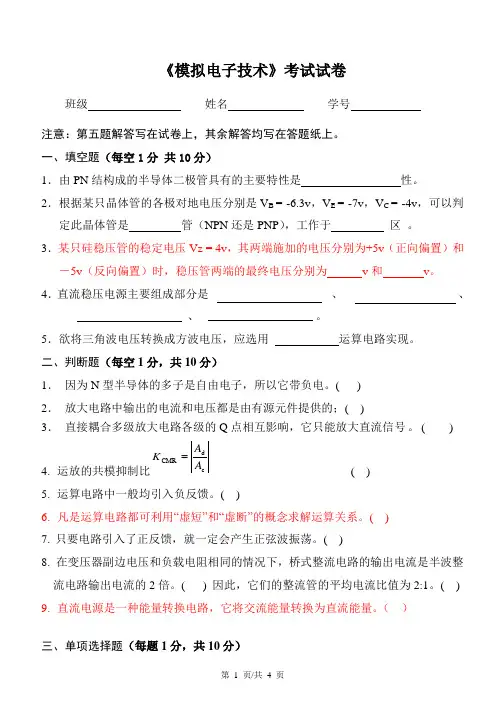

《模拟电子技术》考试试卷班级 姓名 学号 注意:第五题解答写在试卷上,其余解答均写在答题纸上。
一、填空题(每空1分 共10分)1.由PN 结构成的半导体二极管具有的主要特性是 性。
2.根据某只晶体管的各极对地电压分别是V B = -6.3v ,V E = -7v ,V C = -4v ,可以判定此晶体管是 管(NPN 还是PNP ),工作于 区 。
3.某只硅稳压管的稳定电压Vz = 4v ,其两端施加的电压分别为+5v (正向偏置)和-5v (反向偏置)时,稳压管两端的最终电压分别为 v 和 v 。
4.直流稳压电源主要组成部分是 、 、 、 。
5.欲将三角波电压转换成方波电压,应选用 运算电路实现。
二、判断题(每空1分,共10分)1. 因为N 型半导体的多子是自由电子,所以它带负电。
( )2. 放大电路中输出的电流和电压都是由有源元件提供的;( )3. 直接耦合多级放大电路各级的Q 点相互影响,它只能放大直流信号。
( )4. 运放的共模抑制比c d CMR A A K( )5. 运算电路中一般均引入负反馈。
( )6. 凡是运算电路都可利用“虚短”和“虚断”的概念求解运算关系。
( )7. 只要电路引入了正反馈,就一定会产生正弦波振荡。
( )8. 在变压器副边电压和负载电阻相同的情况下,桥式整流电路的输出电流是半波整流电路输出电流的2倍。
( ) 因此,它们的整流管的平均电流比值为2:1。
( ) 9. 直流电源是一种能量转换电路,它将交流能量转换为直流能量。
( )三、单项选择题(每题1分,共10分)1.当温度升高时,二极管反向饱和电流将。
A 增大B 减小C 不变D 等于零2.场效应管起放大作用时应工作在漏极特性的。
A 恒流区B 可变电阻区C 夹断区D 击穿区3.直接耦合放大电路存在零点漂移的原因主要是。
A 电阻阻值有误差B 晶体管参数的分散性C 晶体管参数受温度影响D 受输入信号变化的影响4.差动放大电路的主要特点是。
坑爹的模电试卷编号01………………………………………………………………………………………………………………一、填空(本题共20分,每空1分):1.整流电路的任务是__________;滤波电路的任务是__________。
2.在PN结的形成过程中,载流子的扩散运动是由于__________而产生的,漂移运动是__________作用下产生的。
3.放大器有两种不同性质的失真,分别是__________失真和__________失真。
4.在共射阻容耦合放大电路中,使低频区电压增益下降的主要原因是__________的影响;使高频区电压增益下降的主要原因是__________的影响。
5.在交流放大电路中,引入直流负反馈的作用是__________;引入交流负反馈的作用是___________。
6.正弦波振荡电路一般由__________、__________、__________、__________这四个部分组成。
7.某多级放大器中各级电压增益为:第一级25dB 、第二级15dB 、第三级60dB ,放大器的总增益为__________,总的放大倍数为__________。
8.在双端输入、单端输出的差动放大电路中,发射极公共电阻R e对__________信号的放大无影响,对__________信号的放大具有很强的抑制作用。
共模抑制比K CMR为__________之比。
9.某放大电路的对数幅频特性如图1所示,当信号频率恰好为上限频率时,实际的电压增益为__________dB。
图1二、判断(本题共10分,每小题1分,正确的打√,错误的打×):1、()构成各种半导体器件的基础是PN结,它具有单向导电和反向击穿特性。
2、()稳定静态工作点的常用方法主要是负反馈法和参数补偿法。
3、()在三极管的三种基本组态中,只有电流放大能力而无电压放大能力的是基本共集组态。
4、()若放大电路的放大倍数为负值,则引入的一定是负反馈。

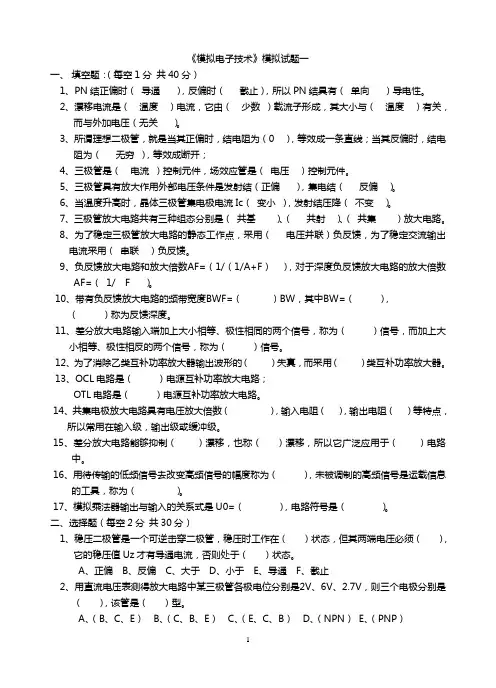

《模拟电子技术》模拟试题一一、填空题:(每空1分共40分)1、PN结正偏时(导通),反偏时(截止),所以PN结具有(单向)导电性。
2、漂移电流是(温度)电流,它由(少数)载流子形成,其大小与(温度)有关,而与外加电压(无关)。
3、所谓理想二极管,就是当其正偏时,结电阻为(0 ),等效成一条直线;当其反偏时,结电阻为(无穷),等效成断开;4、三极管是(电流)控制元件,场效应管是(电压)控制元件。
5、三极管具有放大作用外部电压条件是发射结(正偏),集电结(反偏)。
6、当温度升高时,晶体三极管集电极电流Ic(变小),发射结压降(不变)。
7、三极管放大电路共有三种组态分别是(共基)、(共射)、(共集)放大电路。
8、为了稳定三极管放大电路的静态工作点,采用(电压并联)负反馈,为了稳定交流输出电流采用(串联)负反馈。
9、负反馈放大电路和放大倍数AF=(1/(1/A+F)),对于深度负反馈放大电路的放大倍数AF=(1/ F )。
10、带有负反馈放大电路的频带宽度BWF=()BW,其中BW=(),()称为反馈深度。
11、差分放大电路输入端加上大小相等、极性相同的两个信号,称为()信号,而加上大小相等、极性相反的两个信号,称为()信号。
12、为了消除乙类互补功率放大器输出波形的()失真,而采用()类互补功率放大器。
13、OCL电路是()电源互补功率放大电路;OTL电路是()电源互补功率放大电路。
14、共集电极放大电路具有电压放大倍数(),输入电阻(),输出电阻()等特点,所以常用在输入级,输出级或缓冲级。
15、差分放大电路能够抑制()漂移,也称()漂移,所以它广泛应用于()电路中。
16、用待传输的低频信号去改变高频信号的幅度称为(),未被调制的高频信号是运载信息的工具,称为()。
17、模拟乘法器输出与输入的关系式是U0=(),电路符号是()。
二、选择题(每空2分共30分)1、稳压二极管是一个可逆击穿二极管,稳压时工作在()状态,但其两端电压必须(),它的稳压值Uz才有导通电流,否则处于()状态。
模电试题及答案一、选择题(每题2分,共20分)1. 在理想情况下,二极管的正向导通电压为:A. 0VB. 0.7VC. 1VD. 2V答案:B2. 放大电路中,为了抑制温漂,通常采用的措施是:A. 采用差分放大电路B. 采用直接耦合C. 采用电容耦合D. 采用变压器耦合答案:A3. 下列关于运算放大器的描述,错误的是:A. 运算放大器具有高输入阻抗B. 运算放大器具有低输出阻抗C. 运算放大器的电压放大倍数很大D. 运算放大器的输出电压与输入电压成正比答案:D4. 在模拟电路中,滤波器的作用是:A. 放大信号B. 滤除噪声C. 产生振荡D. 转换信号答案:B5. 晶体管的三个极分别是:A. 基极、发射极、集电极B. 阳极、阴极、栅极C. 阴极、阳极、栅极D. 基极、集电极、发射极答案:A6. 以下哪种电路可以用来产生正弦波振荡:A. 整流电路B. 滤波电路C. 振荡电路D. 放大电路答案:C7. 稳压二极管的工作原理是利用二极管的:A. 正向导通特性B. 反向击穿特性C. 温度特性D. 频率特性答案:B8. 在模拟电路中,电流源的作用是:A. 放大电流B. 限制电流C. 产生电流D. 转换电流答案:B9. 以下哪种元件不是模拟电路中常用的:A. 电阻B. 电容C. 电感D. 逻辑门答案:D10. 理想运算放大器的输入阻抗是:A. 有限值B. 无穷大C. 零D. 1欧姆答案:B二、填空题(每题2分,共10分)1. 在模拟电路中,______是用来表示信号幅度变化的。
答案:电压2. 晶体管的放大作用是通过控制______极电流来实现的。
答案:基极3. 运算放大器的输出电压与输入电压之间的关系,通常用______来描述。
答案:差分电压4. 在模拟电路中,______是用来表示信号频率变化的。
答案:电流5. 稳压二极管的稳定电压值通常在______V左右。
答案:6.8三、简答题(每题5分,共15分)1. 简述差分放大电路的工作原理。
模电基础试题及答案一、单项选择题(每题2分,共20分)1. 半导体材料的导电能力介于导体和绝缘体之间,这种材料被称为:A. 导体B. 绝缘体C. 半导体D. 超导体答案:C2. 在PN结中,正向偏置时,电流主要由哪种载流子通过?A. 电子B. 空穴C. 电子和空穴D. 离子答案:C3. 下列哪个元件不是基本的模拟电路元件?A. 电阻器B. 电容器C. 电感器D. 逻辑门答案:D4. 运算放大器的理想工作条件是:A. 单电源供电B. 双电源供电C. 无电源供电D. 任意电源供电答案:B5. 共发射极放大电路中,输出信号与输入信号的相位关系是:A. 同相B. 反相C. 无关系D. 相位差90度答案:B6. 晶体三极管的放大作用是通过控制哪个极的电流来实现的?A. 发射极B. 基极C. 集电极D. 任何极答案:B7. 在模拟电路中,通常使用哪种类型的反馈来提高电路的稳定性?A. 正反馈B. 负反馈C. 无反馈D. 混合反馈答案:B8. 场效应管(FET)的主要优点之一是:A. 高输入阻抗B. 低输入阻抗C. 高输出阻抗D. 低输出阻抗答案:A9. 理想运算放大器的输入阻抗是:A. 有限值B. 零C. 无穷大D. 负无穷大答案:C10. 串联负反馈可以导致放大电路的:A. 增益增加B. 增益减少C. 带宽增加D. 带宽减少答案:B二、填空题(每空1分,共10分)1. 半导体二极管的主要特性是______,即正向导通,反向截止。
答案:单向导电性2. 在共基极放大电路中,输入信号与输出信号的相位关系是______。
答案:同相3. 运算放大器的开环增益通常在______以上。
答案:100000(或10^5)4. 场效应管的控制方式是______控制,而双极型晶体管的控制方式是______控制。
答案:电压;电流5. 理想运算放大器的输出电压与输入电压之间的关系是______。
答案:输出电压远大于输入电压三、简答题(每题5分,共10分)1. 简述晶体三极管的三种基本放大电路及其特点。

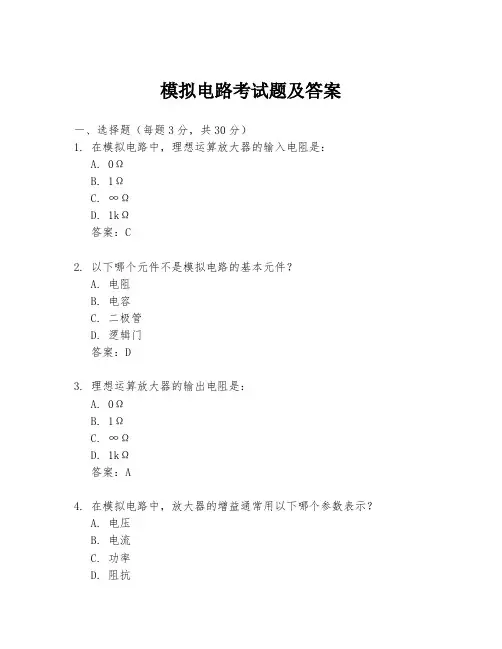

模拟电路考试题及答案一、选择题(每题3分,共30分)1. 在模拟电路中,理想运算放大器的输入电阻是:A. 0ΩB. 1ΩC. ∞ΩD. 1kΩ答案:C2. 以下哪个元件不是模拟电路的基本元件?A. 电阻B. 电容C. 二极管D. 逻辑门答案:D3. 理想运算放大器的输出电阻是:A. 0ΩB. 1ΩC. ∞ΩD. 1kΩ答案:A4. 在模拟电路中,放大器的增益通常用以下哪个参数表示?A. 电压B. 电流C. 功率D. 阻抗答案:B5. 以下哪个是模拟信号的特点?A. 数字化B. 离散C. 连续D. 量化答案:C6. 模拟电路中的反馈可以分为:A. 正反馈B. 负反馈C. 混合反馈D. 以上都是答案:D7. 在模拟电路中,滤波器的作用是:A. 放大信号B. 滤除噪声C. 改变信号的相位D. 转换信号的频率答案:B8. 模拟电路中的积分器和微分器分别对应于数学上的:A. 积分和微分B. 加法和减法C. 乘法和除法D. 指数和对数答案:A9. 模拟电路中,为了减少噪声,通常采用的措施是:A. 增加电源电压B. 增加信号幅度C. 使用滤波器D. 增加电路复杂度答案:C10. 模拟电路中,为了提高信号的稳定性,通常采用的措施是:A. 增加电源电压B. 增加信号幅度C. 使用负反馈D. 增加电路复杂度答案:C二、填空题(每题4分,共20分)1. 在模拟电路中,理想运算放大器的输入电阻是______Ω。
答案:∞2. 理想运算放大器的输出电阻是______Ω。
答案:03. 模拟电路中的反馈可以分为正反馈和______反馈。
答案:负4. 模拟电路中的积分器对应于数学上的______运算。
答案:积分5. 模拟电路中,为了提高信号的稳定性,通常采用______反馈。
答案:负三、简答题(每题10分,共50分)1. 请简述模拟电路与数字电路的主要区别。
答案:模拟电路处理的是连续变化的信号,而数字电路处理的是离散的信号。
模拟电路中的信号可以是任意值,而数字电路中的信号只有有限的几种状态。

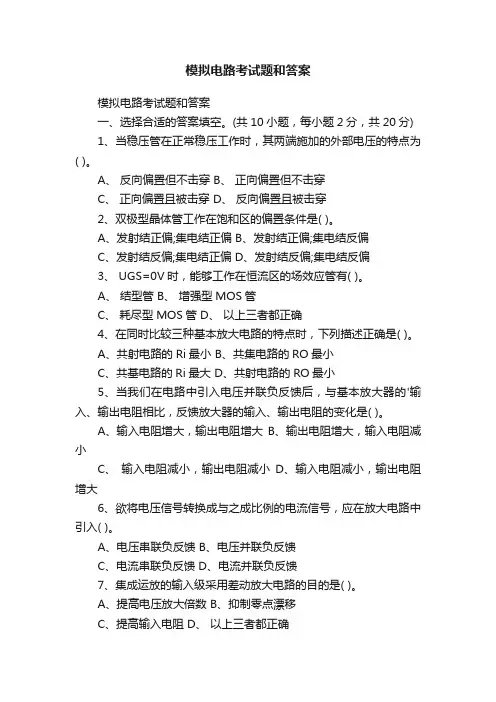

模拟电路考试题和答案模拟电路考试题和答案一、选择合适的答案填空。
(共10小题,每小题2分,共20分)1、当稳压管在正常稳压工作时,其两端施加的外部电压的特点为( )。
A、反向偏置但不击穿B、正向偏置但不击穿C、正向偏置且被击穿D、反向偏置且被击穿2、双极型晶体管工作在饱和区的偏置条件是( )。
A、发射结正偏;集电结正偏B、发射结正偏;集电结反偏C、发射结反偏;集电结正偏D、发射结反偏;集电结反偏3、 UGS=0V时,能够工作在恒流区的场效应管有( )。
A、结型管B、增强型MOS管C、耗尽型MOS管D、以上三者都正确4、在同时比较三种基本放大电路的特点时,下列描述正确是( )。
A、共射电路的Ri最小B、共集电路的RO最小C、共基电路的Ri最大D、共射电路的RO最小5、当我们在电路中引入电压并联负反馈后,与基本放大器的'输入、输出电阻相比,反馈放大器的输入、输出电阻的变化是( )。
A、输入电阻增大,输出电阻增大B、输出电阻增大,输入电阻减小C、输入电阻减小,输出电阻减小D、输入电阻减小,输出电阻增大6、欲将电压信号转换成与之成比例的电流信号,应在放大电路中引入( )。
A、电压串联负反馈B、电压并联负反馈C、电流串联负反馈D、电流并联负反馈7、集成运放的输入级采用差动放大电路的目的是( )。
A、提高电压放大倍数B、抑制零点漂移C、提高输入电阻D、以上三者都正确8、集成运放的输入级广泛采用了差分放大电路,它能有效放大的应该是( )。
A、差模信号B、共模信号C、既有差模信号,又有共模信号D、以上三者都正确9、为增大电压放大倍数,集成运放的中间级多采用( )。
A、共射放大电路B、共集放大电路C、共基放大电路D、共漏放大电路10、在OCL乙类功放电路中,若最大输出功率为5W,则电路中功放管的集电极最大功耗约为( )。
A、2、5WB、0、5WC、5WD、1W二、填空题(每空2分,共10分)。
1、工作在放大区的某三极管,如果当IB从12μA增大到22μA 时,IC从1mA变为2mA,那么它的β约为( )。

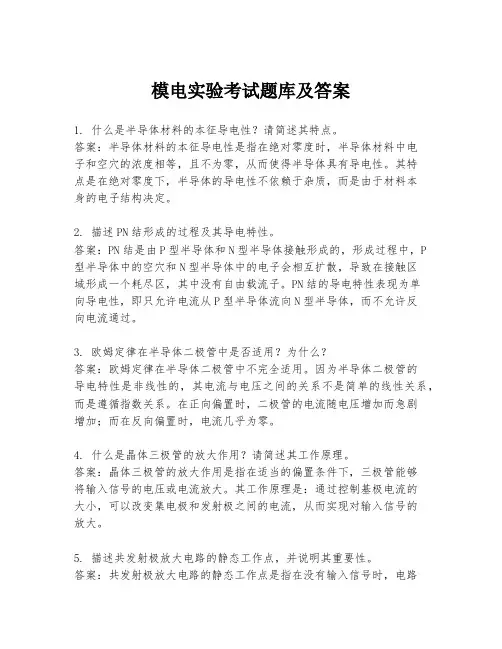

模电实验考试题库及答案1. 什么是半导体材料的本征导电性?请简述其特点。
答案:半导体材料的本征导电性是指在绝对零度时,半导体材料中电子和空穴的浓度相等,且不为零,从而使得半导体具有导电性。
其特点是在绝对零度下,半导体的导电性不依赖于杂质,而是由于材料本身的电子结构决定。
2. 描述PN结形成的过程及其导电特性。
答案:PN结是由P型半导体和N型半导体接触形成的,形成过程中,P 型半导体中的空穴和N型半导体中的电子会相互扩散,导致在接触区域形成一个耗尽区,其中没有自由载流子。
PN结的导电特性表现为单向导电性,即只允许电流从P型半导体流向N型半导体,而不允许反向电流通过。
3. 欧姆定律在半导体二极管中是否适用?为什么?答案:欧姆定律在半导体二极管中不完全适用。
因为半导体二极管的导电特性是非线性的,其电流与电压之间的关系不是简单的线性关系,而是遵循指数关系。
在正向偏置时,二极管的电流随电压增加而急剧增加;而在反向偏置时,电流几乎为零。
4. 什么是晶体三极管的放大作用?请简述其工作原理。
答案:晶体三极管的放大作用是指在适当的偏置条件下,三极管能够将输入信号的电压或电流放大。
其工作原理是:通过控制基极电流的大小,可以改变集电极和发射极之间的电流,从而实现对输入信号的放大。
5. 描述共发射极放大电路的静态工作点,并说明其重要性。
答案:共发射极放大电路的静态工作点是指在没有输入信号时,电路中的工作状态。
具体来说,静态工作点由基极电流IB、集电极电流IC 和集电极-发射极电压VCE组成。
静态工作点的重要性在于,它决定了放大电路的稳定性和放大倍数,如果静态工作点选择不当,可能会导致放大电路的失真或损坏。
6. 什么是反馈?请简述正反馈和负反馈的区别。
答案:反馈是指放大电路输出信号的一部分或全部通过某种方式返回到输入端的过程。
正反馈是指输出信号的反馈与输入信号同相,从而增强输入信号,可能导致电路的振荡或不稳定;负反馈是指输出信号的反馈与输入信号反相,从而减弱输入信号,可以提高电路的稳定性和增益精度。

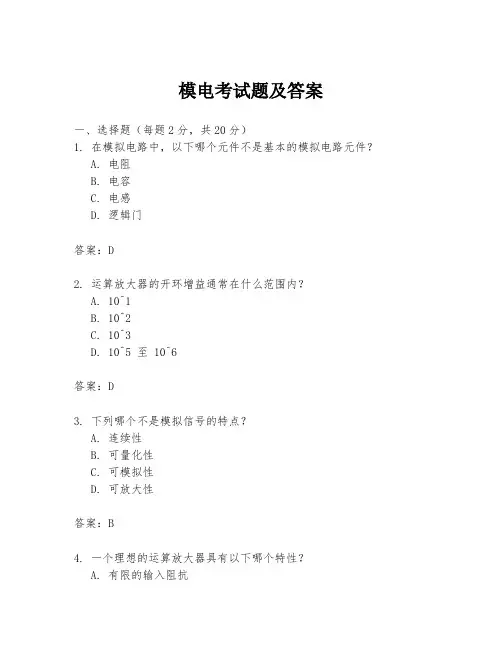

模电考试题及答案一、选择题(每题2分,共20分)1. 在模拟电路中,以下哪个元件不是基本的模拟电路元件?A. 电阻B. 电容C. 电感D. 逻辑门答案:D2. 运算放大器的开环增益通常在什么范围内?A. 10^1B. 10^2C. 10^3D. 10^5 至 10^6答案:D3. 下列哪个不是模拟信号的特点?A. 连续性B. 可量化性C. 可模拟性D. 可放大性答案:B4. 一个理想的运算放大器具有以下哪个特性?A. 有限的输入阻抗B. 有限的输出阻抗C. 无限的增益带宽积D. 有限的电源电压答案:C5. 在模拟电路设计中,以下哪个不是噪声的来源?A. 电源B. 电阻C. 运算放大器D. 外部电磁干扰答案:B6. 一个二阶低通滤波器的截止频率是1kHz,若要将其转换为高通滤波器,其截止频率将如何变化?A. 增加B. 减少C. 不变D. 无法确定答案:A7. 什么是共模抑制比(CMRR)?A. 差模增益与共模增益的比值B. 差模增益与共模抑制的比值C. 差模抑制与共模增益的比值D. 共模增益与差模增益的比值答案:B8. 一个理想二极管的正向导通电压是多少?A. 0VB. 0.7VC. 1.5VD. 3.3V答案:B9. 在模拟电路设计中,以下哪个不是电源管理的考虑因素?A. 电源纹波B. 电源效率C. 电源稳定性D. 电源的频率响应答案:D10. 什么是增益带宽积(GBW)?A. 放大器的增益与带宽的乘积B. 放大器的增益与截止频率的比值C. 放大器的带宽与截止频率的比值D. 放大器的增益与截止频率的乘积答案:A二、简答题(每题10分,共30分)1. 简述运算放大器的基本应用之一——非反相放大器的工作原理。
答案:非反相放大器是一种基本的运算放大器应用,其工作原理基于运算放大器的虚短和虚断特性。
在非反相放大器中,输入信号被连接到运算放大器的非反相输入端,输出信号则从运算放大器的输出端获得。
由于运算放大器的高增益,输出信号是输入信号的线性放大版本,其增益由反馈电阻和输入电阻的比值决定。
模电测试题及答案一、选择题(每题5分,共20分)1. 在模拟电路中,三极管的基本放大作用是通过改变哪个参数来实现的?A. 集电极电流B. 发射极电流C. 基极电流D. 漏极电流答案:C2. 理想运算放大器的输入阻抗是:A. 零B. 无穷大C. 有限值D. 负值答案:B3. 在共发射极放大电路中,输出电压与输入电压相位关系是:A. 同相B. 反相C. 正交D. 无固定相位关系答案:B4. 以下哪个元件不是模拟电路中的基本元件?A. 电阻B. 电容C. 二极管D. 逻辑门答案:D二、填空题(每空3分,共15分)1. 在模拟电路中,放大器的增益可以通过改变________来调节。
答案:电阻值2. 运算放大器的输出电压范围受到________的限制。
答案:电源电压3. 共基极放大电路的输入阻抗比共发射极放大电路的输入阻抗________。
答案:高4. 模拟电路中的反馈可以分为________和________。
答案:正反馈,负反馈5. 模拟电路中的噪声主要来源于________和________。
答案:电源,半导体器件三、简答题(每题10分,共20分)1. 简述模拟电路与数字电路的主要区别。
答案:模拟电路处理的是连续变化的信号,而数字电路处理的是离散的信号。
模拟电路通常使用模拟信号,如电压或电流的连续变化,来表示信息;数字电路则使用二进制数字信号,即0和1,来表示信息。
2. 描述运算放大器的基本组成及其工作原理。
答案:运算放大器主要由输入级、中间级和输出级组成。
输入级通常为差分放大器,用于放大两个输入端之间的电压差;中间级为高增益放大级,进一步放大信号;输出级则负责将放大后的信号输出。
运算放大器的工作原理基于负反馈原理,通过调整反馈电阻来控制放大倍数。
四、计算题(每题15分,共30分)1. 给定一个共发射极放大电路,其静态工作点为Vcc=12V,Rc=2kΩ,Re=1kΩ,β=100,求该电路的静态集电极电流Ic。
模电考研考试题库及答案一、单项选择题1. 在半导体材料中,N型半导体的导电类型是()。
A. 电子导电B. 空穴导电C. 离子导电D. 电子和空穴共同导电答案:A2. 晶体三极管放大电路中,若要使输出电压与输入电压相位相反,应选择()。
A. 共发射极放大电路B. 共集电极放大电路C. 共基极放大电路D. 以上都可以答案:A3. 理想运算放大器的输入电阻是()。
A. 有限值B. 零C. 无穷大D. 负无穷大答案:C4. 负反馈放大电路中,反馈信号与输入信号相位()。
A. 相同B. 相反C. 无关D. 以上都可以答案:B5. 在共发射极放大电路中,若要提高放大倍数,可以()。
A. 增大集电极电阻B. 减小集电极电阻C. 增大发射极电阻D. 减小发射极电阻答案:A二、多项选择题6. 下列哪些因素会影响晶体三极管的放大倍数()。
A. 温度B. 电源电压C. 集电极电流D. 基极电流答案:A, B, C7. 集成电路的封装形式包括()。
A. 双列直插式B. 单列直插式C. 表面贴装式D. 球栅阵列式答案:A, B, C, D8. 运算放大器的非理想特性包括()。
A. 输入电阻有限B. 输出电阻有限C. 带宽有限D. 存在输入偏置电流答案:A, B, C, D9. 场效应管的控制方式包括()。
A. 电压控制B. 电流控制C. 电荷控制D. 温度控制答案:A, B10. 多级放大电路中,级间耦合方式包括()。
A. 直接耦合B. 阻容耦合C. 变压器耦合D. 光电耦合答案:A, B, C, D三、填空题11. 在PN结中,当外加电压使空间电荷区变宽时,PN结的反向电流将______。
答案:增大12. 晶体三极管的共基极放大电路中,输入信号与输出信号的相位关系是______。
答案:相同13. 理想运算放大器的开环增益是______。
答案:无穷大14. 负反馈可以提高放大电路的______。
答案:稳定性15. 场效应管的漏极电流ID与栅源电压VGS之间的关系是______。
模拟电子技术基础试卷及参考答案试卷三及其参考答案试卷二一、选择题(这是四选一的选择题,选择一个正确的答案填在括号内)(共16分)1 .有两个增益相同,输入电阻和输出电阻不同的放大电路A和B,对同一个具有内阻的信号源电压进行放大。
在负载开路的条件下,测得A放大器的输出电压小,这说明A的()a. 输入电阻大b.输入电阻小c.输出电阻大d.输出电阻小2 .共模抑制比K CMR越大,表明电路()。
a.放大倍数越稳定b.交流放大倍数越大c.抑制温漂能力越强d.输入信号中的差模成分越大3•多级放大电路与组成它的各个单级放大电路相比,其通频带()。
a.变宽b.变窄c.不变d.与各单级放大电路无关4. 一个放大电路的对数幅频特性如图1-4所示。
当信号频率恰好为上限频率或下限频率时,实际的电压增益为()。
a. 43dBb. 40dBc. 37dB5. LC正弦波振荡电路如图1-5所示,该电路()。
a. 满足振荡条件,能产生正弦波振荡b. 由于无选频网络,不能产生正弦波振荡c. 由于不满足相位平衡条件,不能产生正弦波振荡d. 3dB图1-5ZOlglAvl/db图1-4d. 由于放大器不能正常工作,不能产生正弦波振荡6•双端输入、双端输出差分放大电路如图1-6所示。
已知静态时,V o=V c1-V c 2=0,设差模电压增益卜討100,共模电压增益A Vc 0, V ii10mV,V i2 5mV,则输出电压|Vo |为()。
a. 125mV2. 电路如图2-2 a 、b 所示,分别指出它们工作在下列三个区中的哪一个区(饱和区、夹 断区、可变电阻区)。
7 •对于图1-7所示的复合管,假设则复合管的穿透电流I CEO 为()。
a. I CEOc.I CEO 1 CEO2I CEO11 CEO1和1 CEO2分别表示「、T 2单管工作时的穿透电流, b1CEO 1CEO1 1 CEO2d. 1CEO I CEO2 (12)I CEO1&某仪表放大电路,要求 a.电流串联负反馈 c.电流并联负反馈R i 大,输出电流稳定,应选( )。
模电试卷与答案模电试题一、填空题。
(每空1分,共20分)1、在_____和_____上均是连续的信号称为模拟信号。
2、放大电路可分为四种类型,即:_____、_____、_____、_____。
3、放大电路的主要性能指标有_____、_____、_____、_____和非线性失真等。
4、负反馈作用是利用_______通过反馈元件对放大电路起自动调整作用。
5、半导体二极管按其结构的不同大致可分为______和______两类。
6、恒压降模型中硅管的管压降为_____V。
7、PN结加正向电压时,PN结____,加反向电压时____,这是它的单向导电性。
8、在信号处理电路中,当有用信号频率低于10 Hz时,可选用_____滤波器;有用信号频率高于10 kHz时,可选用______滤波器;希望抑制50 Hz的交流电源干扰时,可选用______滤波器;有用信号频率为某一固定频率,可选用______滤波器。
二、判断题。
(30分)1. 试判断图中二极管是导通还是截止,为什么?(15分)2. 电路如图所示,试用相位平衡条件电路是否能振荡,并简述理由。
(15分)三、计算。
(40分)1. 设图中的运放为理想器件,试求图a,b,c中电路输出电压vo的值。
(15分)2. 设输出特性如图(1)所示的BJT接入图(2)所示的电路,图中Vcc=15V,Rc=1.5kΩ,iB=20μA,求该器件的Q点。
(10分)图(1)图(2) 3. 源极输出器电路如图所示。
已知FET工作点上的互导gm=0.9mS,其他参数如图所示。
求电压增益Av、输入电阻Ri和输出电阻Ro 。
(15分)四、分析。
(10分)试分析图中所示电路对正弦交流信号有无放大作用,并简述理由(设电容的容抗可忽略)。
模电试题答案一、填空。
1.时间幅值2.电压放大电流放大互阻放大互导放大3.输入电阻输出电阻增益频率响应4.输出电压5.面接触性点接触型6. 0.77.导通截止8.低通高通带阻带通二、判断。
模拟电路试题及答案一、选择题(每题2分,共20分)1. 在模拟电路中,运算放大器的输入端通常具有什么特性?A. 高输入阻抗B. 低输入阻抗C. 高输出阻抗D. 低输出阻抗答案:A2. 理想运算放大器的开环增益是多少?A. 有限值B. 无穷大C. 零D. 负无穷大答案:B3. 在模拟电路中,二极管的正向导通电压通常是多少?A. 0.3VB. 0.7VC. 1.5VD. 3.3V答案:B4. 以下哪个元件不是模拟电路的基本元件?A. 电阻B. 电容C. 二极管D. 逻辑门答案:D5. 模拟信号的特点是?A. 数字化的B. 离散的C. 连续的D. 有损的答案:C6. 在模拟电路中,滤波器的作用是什么?A. 放大信号B. 滤除噪声C. 改变信号频率D. 产生振荡答案:B7. 以下哪个不是模拟电路中的反馈类型?A. 正反馈B. 负反馈C. 零反馈D. 无反馈答案:C8. 模拟电路中的放大器通常用来做什么?A. 缩小信号B. 放大信号C. 滤除信号D. 转换信号答案:B9. 在模拟电路中,电流源的作用是什么?A. 提供恒定电流B. 提供恒定电压C. 消耗电流D. 消耗电压答案:A10. 模拟电路中的振荡器产生的是哪种类型的信号?A. 正弦波B. 方波C. 锯齿波D. 所有以上答案:D二、填空题(每题2分,共20分)1. 在模拟电路中,运算放大器的输出端通常具有________阻抗。
答案:低输出2. 理想运算放大器的输入端电压差为________。
答案:零3. 模拟电路中的________元件可以用于整流。
答案:二极管4. 模拟电路中的________元件可以用于储存能量。
答案:电容5. 模拟信号的频率范围是________的。
答案:连续6. 模拟电路中的滤波器可以用来________信号。
答案:滤除噪声7. 负反馈可以________放大器的增益。
答案:减小8. 模拟电路中的放大器通常用来________信号。
《模拟电子技术基础》试题(A 卷)学号姓名 .一、判断下列说法是否正确,用“×”或“√”表示判断结果。
(10分) (1)在运算电路中,同相输入端和反相输入端均为“虚地”。
( ) (2)电压负反馈稳定输出电压,电流负反馈稳定输出电流。
( ) (3)使输入量减小的反馈是负反馈,否则为正反馈。
( )(4)产生零点漂移的原因主要是晶体管参数受温度的影响。
( ) (5)利用两只NPN 型管构成的复合管只能等效为NPN 型管。
( ) (6)本征半导体温度升高后两种载流子浓度仍然相等。
( )(7)未加外部电压时,PN 结中电流从P区流向N区。
( ) (8)集成运放在开环情况下一定工作在非线性区。
( ) (9)只要引入正反馈,电路就会产生正弦波振荡。
( )(10)直流稳压电源中的滤波电路是低通滤波电路。
( )二、选择填空 (10分)(1)为了减小输出电阻,应在放大电路中引入 ; 为了稳定静态工作点,应在放大电路中引入 。
(A )电流负反馈 (B )电压负反馈 (C )直流负反馈 (D )交流负反馈 (2)RC 串并联网络在RCf f π210==时呈 。
(A )感性 (B )阻性 (C )容性 (3)通用型集成运放的输入级多采用 。
(A )共基接法 (B )共集接法 (C )共射接法 (D )差分接法 (4)两个β相同的晶体管组成复合管后,其电流放大系数约为 。
(A )β (B )β2 (C )2β (D )1+β(5)在(A )、(B )、(C )三种电路中输出电阻最小的电路是 ; 既能放大电流,又能放大电压的电路是 。
(A )共基放大电路 (B )共集放大电路 (C )共射放大电路 (6)当NPN 型晶体管工作在放大区时,各极电位关系为u C u B u E 。
(A ) > (B ) < (C ) = (D )≤(7)硅二极管的正向导通压降比锗二极管的 。
(A ) 大 (B ) 小 (C ) 相等三、(5分)图示电路中二极管为理想二极管,请判断它是否导通,并求出u 0。
四、(10分)在图示电路中,已知晶体管静态时B-E 间电压为U BEQ ,电流放大系数为β,B-E 间动态电阻为r be 。
填空: 静态时,I BQ 的表达式为 ,I CQ 的表达式为 ,U CEQ 的表达式为 ;电压放大倍数的表达式为 ,输入电阻的表达式为 ,输出电阻的表达式为 ;若减小R B ,则I CQ 将 ,r be将 ,uA &将 ,R i 将 。
五、(10分)在图示电路中,已知晶体管静态时U BEQ =0.7V ,电流放大系数为β=100,r be =1 k Ω,R B1=5 k Ω,R B2=15 k Ω,R E =2.3 k Ω,R C =R L =3 k Ω,V CC =12V 。
(1)估算电路的静态工作点、电压放大倍数、输入电阻和输出电阻。
(2)估算信号源内阻为R S =1k Ω时,Sus U U A &&&0=的数值。
六、(10分)在图示电路中,已知V CC =12V ,V EE =6V ,恒流源电路 I=1 mA ,R B1=R B2=1 k Ω,R C1=R C2=10 k Ω;两只晶体管特性完全相同, 且β1=β2=100,r be1= r be2=2 k Ω。
估算: (1)电路静态时T 1和T 2管的集电极电位;(2)电路的差模放大倍数A d 、共模放大倍数A C 、输入电阻R i 和输出电阻R 0 七、(5分)在图示OCL 电路中,已知T 1、T 2管的V U CES 1=,电源电压为±9V ,负载电阻R L =8 Ω,试计算最大输出功率P om 及效率η。
八、(8分)设图示各电路均引入了深度交流负反馈,试判断各电路引入了哪种组态的交流负反馈,并分别估算它们的电压放大倍数。
九、(6分)在图示电路中,要求R F =100 k Ω,比例系数为11,试求解R 、和R 的阻值。
十、(6分)求解图示电路的运算关系式。
十一、(9分)在图示文氏桥振荡电路中,已知R 1=10 k Ω,R 和C 的可调范围分别为1~100 k Ω、0.001~1μF 。
(1) 振荡频率的可调范围是多少? (2)R F 的下限值为多少?十二、(5分)在图示电路中,已知W7806的输出电压为6V ,R 1=R 2=R 3=200 Ω,试求输出电压U 0的调节范围。
十三、(6分)串联型稳压电路如图所示,T 2和T 3管特性完全相同,T 2管基极电流可忽略不计,稳压管的稳定电压为U Z 。
填空: 调整管为 ,输出电压采样电阻由 组成,基准电压电路由 组成,比较放大电路 组成;输出电压调节范围的表达式为 。
《模拟电子技术基础》试题(B 卷)学号姓名 .一、判断下列说法是否正确,用“×”或“√”表示判断结果。
(10分) (1)只要满足相位平衡条件,电路就会产生正弦波振荡。
( )(2)引入直流负反馈可以稳定静态工作点。
( )(3)负反馈越深,电路的性能越稳定。
( )(4)零点漂移就是静态工作点的漂移。
( )(5)放大电路采用复合管是为了增大放大倍数和输入电阻。
( )(6)镜像电流源电路中两只晶体管的特性应完全相同。
()(7)半导体中的空穴带正电。
()(8)P型半导体带正电,N型半导体带负电。
()(9)实现运算电路不一定非引入负反馈。
()(10)凡是引入正反馈的集成运放,一定工作在非线性区。
()二、选择填空(10分)(1)为了增大输出电阻,应在放大电路中引入;为了展宽频带,应在放大电路中引入。
(A)电流负反馈(B)电压负反馈(C)直流负反馈(D)交流负反馈(2)在桥式(文氏桥)RC正弦波振荡电路中,。
(A)φA=-1800,φF=+1800 (B)φA=+1800,φF=+1800 (C)φA=00,φF=00(3)集成运放的互补输出级采用。
(A)共基接法(B)共集接法(C)共射接法(D)差分接法(4)两个β相同的晶体管组成复合管后,其电流放大系数约为。
(A)β(B)β2 (C)2β(D)1+β(5)在(A)、(B)、(C)三种电路中输入电阻最大的电路是;既能放大电流,又能放大电压的电路是。
(A)共基放大电路(B)共集放大电路(C)共射放大电路(6)当PNP型晶体管工作在放大区时,各极电位关系为u C u B u E。
(A) > (B) < (C) = (D)≤(7)硅二极管的正向导通压降比锗二极管的。
(A)大(B)小(C)相等三、(5分)图示电路中二极管为理想二极管,请判断它是否导通,并求出u。
四、(10分)在一个放大电路中,三只三极管三个管脚①、②、③的电位分别如表所示,将每只管子所用材料(Si或Ge)、类型(NPN或PNP)及管脚为哪个极(e、b 或c)填入表内。
③ 5 33.7称③材 料 类型五、(10分)在图示电路中,已知晶体管静态时U BEQ =0.7V ,电流放大系数为β=80,r be =1.2 k Ω,R B =500 k Ω,R C =R L =5 k Ω,V CC =12V 。
(1)估算电路的静态工作点、电压放大倍数、输入电阻和输出电阻。
(2)估算信号源内阻为R S =1.2k Ω时,Sus U U A &&&0=的数值。
六、(10分)在图示电路中,已知V CC =12V ,V EE =6V ,恒流源电路 I=1 mA ,R B1=R B2=1 k Ω,R C1=R C2=10 k Ω;两只晶体管特性完全相同, 且β1=β2=100,r be1= r be2=2 k Ω。
估算: (1)电路静态时T 1和T 2管的集电极电位;(2)电路的差模放大倍数A d 、共模放大倍数A C 、输入电阻R i 和输出电阻R 0七、(5分)在图示OCL 电路中,已知T 1、T 2管的V U CES 1=,电源电压为±9V ,负载电阻R L =8 Ω,试计算最大输出功率P om 及效率η。
八、(8分)设图示各电路均引入了深度交流负反馈,试判断各电路引入了哪种组态的交流负反馈,并分别估算它们的电压放大倍数。
九、(6分)在图示电路中,要求其输入电阻为20 k Ω,比例系数为-15,试求解R 、R F 和R '的阻值。
十、(6分)求解图示电路的运算关系式。
十一、(9分)将图示电路合理连接,构成桥式(即文氏桥)正弦波振荡电路,并估算电路的振荡频率和R 1的最大值。
十二、(5分)在图示电路中,已知W7805的输出电压为5V ,I W =5mA ,R 1=1 k Ω,R 2=200 Ω。
试求输出电压U 0的调节范围。
十三、(6分)串联型稳压电路如图所示,稳压管的稳定电压为U Z 。
填空:调整管为 ,输出电压采样电阻由 组成,基准电压电路由 组成,比较放大电路由 组成;输出电压调节范围的表达式为。
A 卷参考答案一、(1)×(2)√(3)×(4)√(5) √ (6)√(7)×(8)√(9)×(10)√ 二、(1)B 、C (2)B (3)D (4)B (5)B 、C (6)A 、A (7)A 三、二极管D 导通,-3V 四、BBEQCC BQ R U V I -=;BQ CQ I I β=;C CQ CC CEQ R I V U -=;beL ur R A '-=β&;be B i r R R //=;C R R =0;增大;减小;减小;减小五、3V ;1mA ;10цA ;6.7V ;-150;0.79k Ω;-66.7六、7V ;-333;0;6 k Ω;20 k Ω 七、4W ;5.7W ;70%八、(a )电压并联负反馈;-R 2/R 1 (b )电压串联负反馈;1+R 2/R 1 九、10 k Ω;9 k Ω 十、2121120)1(I I u R Ru R R u ++-= 十一、1.6H Z —160kH Z ;20 k Ω十二、9V ;8V十三、T 1 ;R 1、R 2、R 3;R 、D Z ;T 2、T 3、R E 、R C ;B 卷参考答案一、(1)×(2)√(3)×(4)√(5) √ (6)√(7)√(8)×(9)×(10)× 二、(1)A 、D (2)C (3)B (4)B (5)B 、C (6)B 、B (7)A 三、二极管D 截止,-6V六、7V ;-333;0;6 k Ω;20 k Ω七、4W ;5.7W ;70%八、(a )电压串联负反馈;1+R 2/R 1 (b )电压并联负反馈;-R 2/R 1 九、20 k Ω;300k Ω;18.75 k Ω 十、21210I I u R R u u += 十一、 160 H Z ;50 k Ω 十二、5V--35V十三、T ;R 1、R 2、R 3;R 、D Z ;A ;。
