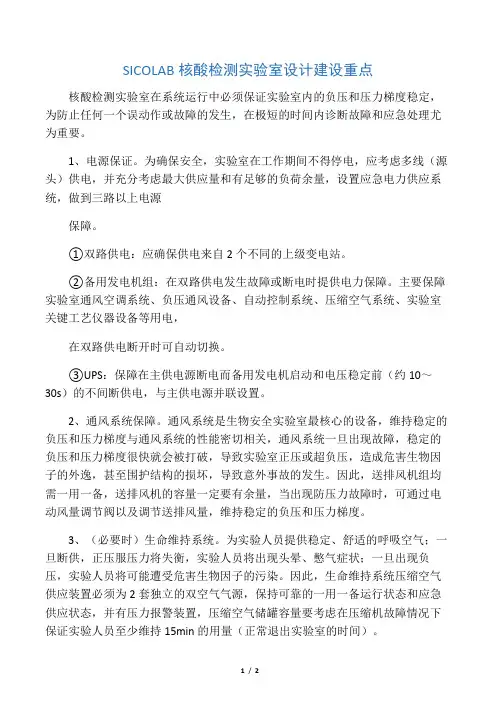

SICOLAB核酸检测实验室设计建设重点核酸检测实验室在系统运行中必须保证实验室内的负压和压力梯度稳定，为防止任何一个误动作或故障的发生，在极短的时间内诊断故障和应急处理尤为重要。

1、电源保证。

为确保安全，实验室在工作期间不得停电，应考虑多线（源头）供电，并充分考虑最大供应量和有足够的负荷余量，设置应急电力供应系统，做到三路以上电源保障。

①双路供电：应确保供电来自2个不同的上级变电站。

②备用发电机组：在双路供电发生故障或断电时提供电力保障。

主要保障实验室通风空调系统、负压通风设备、自动控制系统、压缩空气系统、实验室关键工艺仪器设备等用电，在双路供电断开时可自动切换。

③UPS：保障在主供电源断电而备用发电机启动和电压稳定前（约10～30s）的不间断供电，与主供电源并联设置。

2、通风系统保障。

通风系统是生物安全实验室最核心的设备，维持稳定的负压和压力梯度与通风系统的性能密切相关，通风系统一旦出现故障，稳定的负压和压力梯度很快就会被打破，导致实验室正压或超负压，造成危害生物因子的外逸，甚至围护结构的损坏，导致意外事故的发生。

因此，送排风机组均需一用一备，送排风机的容量一定要有余量，当出现防压力故障时，可通过电动风量调节阀以及调节送排风量，维持稳定的负压和压力梯度。

3、（必要时）生命维持系统。

为实验人员提供稳定、舒适的呼吸空气；一旦断供，正压服压力将失衡，实验人员将出现头晕、憋气症状；一旦出现负压，实验人员将可能遭受危害生物因子的污染。

因此，生命维持系统压缩空气供应装置必须为2套独立的双空气气源，保持可靠的一用一备运行状态和应急供应状态，并有压力报警装置，压缩空气储罐容量要考虑在压缩机故障情况下保证实验人员至少维持15min的用量（正常退出实验室的时间）。

SICOLAB专注：PCR核酸检测实验室整体建设装修工程，含工艺平面设计、通风排风、空调系统、净化系统、特殊纯水、装修、废气处理、生物安全防护屏障、特殊供气、家具系统的设计一站工解决。

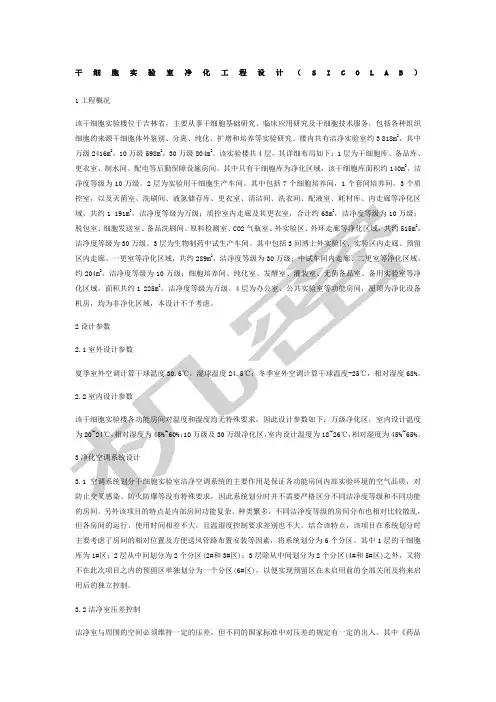

干细胞实验室净化工程设计（S I C O L A B）1工程概况该干细胞实验楼位于吉林省，主要从事干细胞基础研究、临床应用研究及干细胞技术服务，包括各种组织细胞的来源干细胞体外鉴别、分离、纯化、扩增和培养等实验研究。

楼内共有洁净实验室约3 818m2，其中万级2416m2，10万级598m2，30万级804m2。

该实验楼共4层，其详细布局如下：1层为干细胞库、备品库、更衣室、制水间、配电等后勤保障设施房间。

其中只有干细胞库为净化区域，该干细胞库面积约140m2，洁净度等级为10万级。

2层为实验用干细胞生产车间。

其中包括7个细胞培养间，1个套间培养间，3个质控室，以及灭菌室、洗刷间、液氮储存库、更衣室、清洁间、洗衣间、配液室、耗材库、内走廊等净化区2，。

的房间。

另外该项目的特点是内部房间功能复杂、种类繁多，不同洁净度等级的房间分布也相对比较散乱，但各房间的运行、使用时间相差不大，且温湿度控制要求差别也不大。

结合该特点，该项目在系统划分时主要考虑了房间的相对位置及方便送风管路布置安装等因素，将系统划分为6个分区。

其中1层的干细胞库为1#区；2层从中间划分为2个分区(2#和3#区)；3层除从中间划分为2个分区(4#和5#区)之外，又将不在此次项目之内的预留区单独划分为一个分区(6#区)，以便实现预留区在未启用前的全部关闭及将来启用后的独立控制。

3.2洁净室压差控制洁净室与周围的空间必须维持一定的压差，但不同的国家标准中对压差的规定有一定的出入。

其中《药品生产质量管理规范(2010年修订)》(2011新版GMP)第48条规定：洁净区与非洁净区之间、不同级别洁净区之间的压差应当不低于10Pa[2]。

而GB 50457—2008《医药工业洁净厂房设计规范》第3.2.4条规定：不同空气洁净度等级的医药洁净区之间及医药洁净区与非洁净区之间的空气静压差不应小于5Pa，医药洁净区与室外大气的静压差不应小于10Pa。

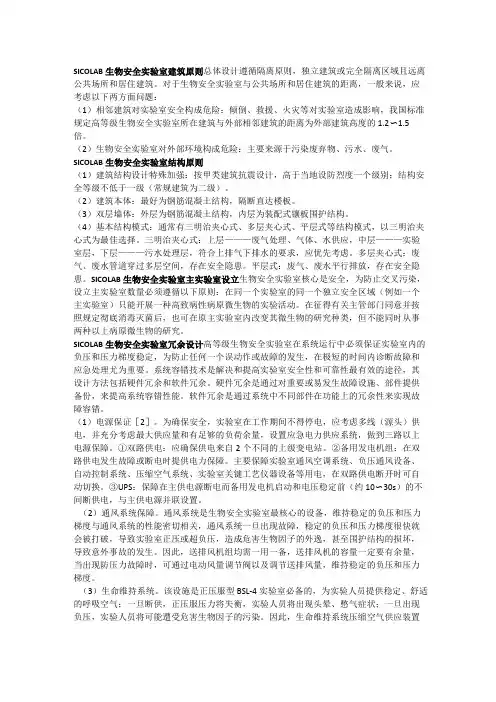

SICOLAB生物安全实验室建筑原则总体设计遵循隔离原则，独立建筑或完全隔离区域且远离公共场所和居住建筑。

对于生物安全实验室与公共场所和居住建筑的距离，一般来说，应考虑以下两方面问题：（1）相邻建筑对实验室安全构成危险：倾倒、救援、火灾等对实验室造成影响，我国标准规定高等级生物安全实验室所在建筑与外部相邻建筑的距离为外部建筑高度的1.2〜1.5倍。

（2）生物安全实验室对外部环境构成危险：主要来源于污染废弃物、污水、废气。

SICOLAB生物安全实验室结构原则（1）建筑结构设计特殊加强：按甲类建筑抗震设计，高于当地设防烈度一个级别；结构安全等级不低于一级（常规建筑为二级）。

（2）建筑本体：最好为钢筋混凝土结构，隔断直达楼板。

（3）双层墙体：外层为钢筋混凝土结构，内层为装配式镶板围护结构。

（4）基本结构模式：通常有三明治夹心式、多层夹心式、平层式等结构模式，以三明治夹心式为最佳选择。

三明治夹心式：上层———废气处理、气体、水供应，中层———实验室层，下层———污水处理层，符合上排气下排水的要求，应优先考虑。

多层夹心式：废气、废水管道穿过多层空间，存在安全隐患。

平层式：废气、废水平行排放，存在安全隐患。

SICOLAB生物安全实验室主实验室设立生物安全实验室核心是安全，为防止交叉污染，设立主实验室数量必须遵循以下原则：在同一个实验室的同一个独立安全区域（例如一个主实验室）只能开展一种高致病性病原微生物的实验活动。

在征得有关主管部门同意并按照规定彻底消毒灭菌后，也可在原主实验室内改变其微生物的研究种类，但不能同时从事两种以上病原微生物的研究。

SICOLAB生物安全实验室冗余设计高等级生物安全实验室在系统运行中必须保证实验室内的负压和压力梯度稳定，为防止任何一个误动作或故障的发生，在极短的时间内诊断故障和应急处理尤为重要。

系统容错技术是解决和提高实验室安全性和可靠性最有效的途径，其设计方法包括硬件冗余和软件冗余。

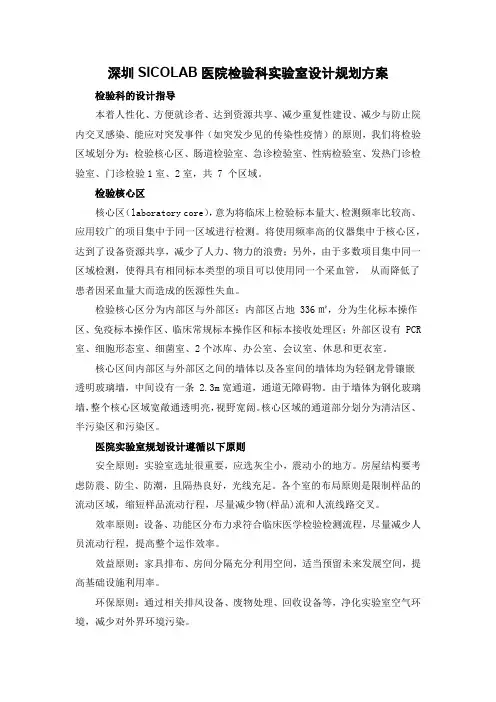

深圳SICOLAB医院检验科实验室设计规划方案检验科的设计指导本着人性化、方便就诊者、达到资源共享、减少重复性建设、减少与防止院内交叉感染、能应对突发事件（如突发少见的传染性疫情）的原则，我们将检验区域划分为：检验核心区、肠道检验室、急诊检验室、性病检验室、发热门诊检验室、门诊检验1室、2室，共 7 个区域。

检验核心区核心区（laboratory core），意为将临床上检验标本量大、检测频率比较高、应用较广的项目集中于同一区域进行检测。

将使用频率高的仪器集中于核心区，达到了设备资源共享，减少了人力、物力的浪费；另外，由于多数项目集中同一区域检测，使得具有相同标本类型的项目可以使用同一个采血管，从而降低了患者因采血量大而造成的医源性失血。

检验核心区分为内部区与外部区：内部区占地 336㎡，分为生化标本操作区、免疫标本操作区、临床常规标本操作区和标本接收处理区；外部区设有 PCR 室、细胞形态室、细菌室、2个冰库、办公室、会议室、休息和更衣室。

核心区间内部区与外部区之间的墙体以及各室间的墙体均为轻钢龙骨镶嵌透明玻璃墙，中间设有一条 2.3m宽通道，通道无障碍物。

由于墙体为钢化玻璃墙，整个核心区域宽敞通透明亮，视野宽阔。

核心区域的通道部分划分为清洁区、半污染区和污染区。

医院实验室规划设计遵循以下原则安全原则：实验室选址很重要，应选灰尘小，震动小的地方。

房屋结构要考虑防震、防尘、防潮，且隔热良好，光线充足。

各个室的布局原则是限制样品的流动区域，缩短样品流动行程，尽量减少物(样品)流和人流线路交叉。

效率原则：设备、功能区分布力求符合临床医学检验检测流程，尽量减少人员流动行程，提高整个运作效率。

效益原则：家具排布、房间分隔充分利用空间，适当预留未来发展空间，提高基础设施利用率。

环保原则：通过相关排风设备、废物处理、回收设备等，净化实验室空气环境，减少对外界环境污染。

人性化原则：运用人体工学原理，专业设计实验室家具及辅助设备，提高人员舒适度。

二级生物安全实验室建设(设计方案)SICOLAB精品管理制度、管理方案、合同、协议、一起学习进步二级生物安全实验室建设（设计方案）SICOLAB依据《生物安全实验室建筑技术规范》GB50346—2004、《实验室生物安全通用要求》GB19489—2008、《微生物和生物医学实验室生物安全通用准则》WS233—2002、《洁净厂房设计规范》GB50073—2001、《洁净室施工及验收规范》GB50591—2010、《建筑安装工程施工技术操作规程通风空调》等规范中相关条例的规定，对实验室场地的建筑特色进行了分析，SICOLAB本着以人为本、方便操作、生物安全的设计理念，在尽量满足使用方实验人员操作需求的前提下完成了本次方案设计。

1平面布局（一级屏障）根据实验人员操作需要的场地空间，设计1个建筑面积为23 m2的微生物实验区，其中包括1个P2主实验室、1个一更缓冲间、1个二更缓冲间、1个洗刷消毒间。

考虑到生物安全实验室应该同时实施一级屏障和二级屏障的要求，其中一级屏障主要体现在微生物实验区的平面布置和维护结构方面，二级屏障主要体现在空调净化系统方面。

在平面布置方面，把人流和物流分隔开，防止人和物的交叉感染，即实验操作人员通过一更缓冲间和二更缓冲间进入P2主实验室;实验物体通过2个互锁式传递窗进出P2主实验室，其中1个互锁式传递窗设在主实验室和准备间之间，另外1个设在主实验室和洗刷消毒室之间，保证了洁净物不受感染，也保证了污染物尽快传进洗刷消毒室进行消毒灭菌。

2围护结构和装璜装饰实验室主体框架为彩钢板玻璃隔断，颜色为哑白色，彩钢板每面厚度为0.426 mm，彩钢岩棉夹芯板燃烧性能为不燃性，等级为A级;隔断玻璃厚度为5 mm;为防止沉积灰尘，窗料使用R 25 mm铝合金圆弧压线;所有二维连接处的内侧均使用R 50mm铝合金内圆角，暴露在外的二维连接线的外侧则用R 100 mm铝合金外圆角连接;彩钢板的三维连接处使用三维接点过渡，而彩钢板与墙面地面则用铝合金槽铝联接。

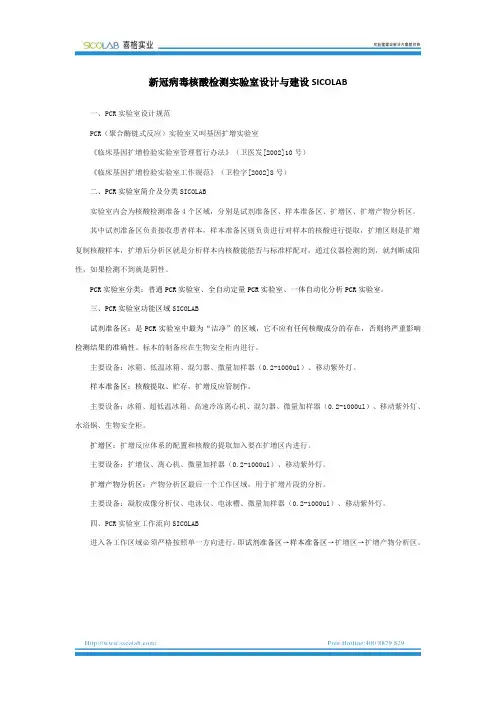

新冠病毒核酸检测实验室设计与建设SICOLAB一、PCR实验室设计规范PCR（聚合酶链式反应）实验室又叫基因扩增实验室《临床基因扩增检验实验室管理暂行办法》（卫医发[2002]10号）《临床基因扩增检验实验室工作规范》（卫检字[2002]8号）二、PCR实验室简介及分类SICOLAB实验室内会为核酸检测准备4个区域，分别是试剂准备区、样本准备区、扩增区、扩增产物分析区。

其中试剂准备区负责接收患者样本，样本准备区则负责进行对样本的核酸进行提取，扩增区则是扩增复制核酸样本，扩增后分析区就是分析样本内核酸能能否与标准样配对，通过仪器检测的到，就判断成阳性，如果检测不到就是阴性。

PCR实验室分类：普通PCR实验室、全自动定量PCR实验室、一体自动化分析PCR实验室。

三、PCR实验室功能区域SICOLAB试剂准备区：是PCR实验室中最为“洁净”的区域，它不应有任何核酸成分的存在，否则将严重影响检测结果的准确性。

标本的制备应在生物安全柜内进行。

主要设备：冰箱、低温冰箱、混匀器、微量加样器（0.2-1000ul）、移动紫外灯。

样本准备区：核酸提取、贮存，扩增反应管制作。

主要设备：冰箱、超低温冰箱、高速冷冻离心机、混匀器、微量加样器（0.2-1000ul）、移动紫外灯、水浴锅、生物安全柜。

扩增区：扩增反应体系的配置和核酸的提取加入要在扩增区内进行。

主要设备：扩增仪、离心机、微量加样器（0.2-1000ul）、移动紫外灯。

扩增产物分析区：产物分析区最后一个工作区域，用于扩增片段的分析。

主要设备：凝胶成像分析仪、电泳仪、电泳槽、微量加样器（0.2-1000ul）、移动紫外灯。

四、PCR实验室工作流向SICOLAB进入各工作区域必须严格按照单一方向进行。

即试剂准备区→样本准备区→扩增区→扩增产物分析区。

五、PCR实验室压差及气流控制SICOLAB1）试剂准备区是工艺流线的开始，设计为正压或常压，避免外界环境的污染。

2）样品制备区一般为常压或负压，大多数情况下设计成二级生物安全实验室，避免实验产物溢出，污染外界环境。

我国在应对突发性公共卫生事件上缺乏检测诊断和有效防治体系的问题，显示了建设生物安全实验室的迫切性。

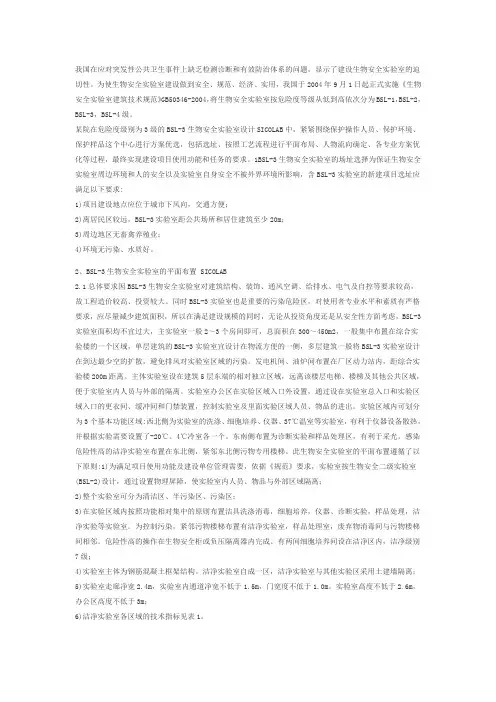

为使生物安全实验室建设做到安全、规范、经济、实用，我国于2004年9月1日起正式实施《生物安全实验室建筑技术规范》GB50346-2004，将生物安全实验室按危险度等级从低到高依次分为BSL-1，BSL-2，BSL-3，BSL-4级。

某院在危险度级别为3级的BSL-3生物安全实验室设计SICOLAB中，紧紧围绕保护操作人员、保护环境、保护样品这个中心进行方案优选，包括选址、按照工艺流程进行平面布局、人物流向确定、各专业方案优化等过程，最终实现建设项目使用功能和任务的要求。

1BSL-3生物安全实验室的场址选择为保证生物安全实验室周边环境和人的安全以及实验室自身安全不被外界环境所影响，含BSL-3实验室的新建项目选址应满足以下要求:1)项目建设地点应位于城市下风向，交通方便；2)离居民区较远，BSL-3实验室距公共场所和居住建筑至少20m；3)周边地区无畜禽养殖业；4)环境无污染、水质好。

2、BSL-3生物安全实验室的平面布置 SICOLAB2.1总体要求因BSL-3生物安全实验室对建筑结构、装饰、通风空调、给排水、电气及自控等要求较高，故工程造价较高、投资较大。

同时BSL-3实验室也是重要的污染危险区，对使用者专业水平和素质有严格要求，应尽量减少建筑面积，所以在满足建设规模的同时，无论从投资角度还是从安全性方面考虑，BSL-3实验室面积均不宜过大，主实验室一般2～3个房间即可，总面积在300～450m2，一般集中布置在综合实验楼的一个区域，单层建筑的BSL-3实验室宜设计在物流方便的一侧，多层建筑一般将BSL-3实验室设计在到达最少空的扩散，避免排风对实验室区域的污染。

发电机间、油炉间布置在厂区动力站内，距综合实验楼200m距离。

主体实验室设在建筑5层东端的相对独立区域，远离该楼层电梯、楼梯及其他公共区域，便于实验室内人员与外部的隔离。

BSL- 3 级生物安全实验室建设（案例） SI COLAB本工程选址于某市现代农业园区地块内。

该园区近靠高速公路，基础设施完善，通信系统完备，离居民区较远且环境优美。

根据使用要求，本地块内将建设BSL-3级生物安全实验室，拟进行高致病性病毒微生物的检测以及未知毒性的原微生物实验，如禽流感、口蹄疫、炭疽、结核病、狂犬病等。

根据有关统计资料表明，BSL-3级生物安全实验室事故感染率的30%是由气溶胶扩散引起的，因气溶胶的易生性，易散性，而且不易被人察觉，因此在BSL-3级生物安全实验室内必须采取严格的隔离预防措施。

SICOLAB其中在二级防护中，建筑隔离和空调系统设计是建设BSL-3级生物安全实验室的关键。

因此，设计中遇到的问题和难点集中体现在规划设计，特别是BSL-3级生物安全实验室(注：根据《生物安全实验室建筑技术规范》(GB50346-2004)规定按实验室所处理对象的生物危害程度和采取的防护措施，要求从低到高分为四级。

BSL-3为三级生物安全实验室，ABSL-3为三级动物生物安全实验室)设计上。

BSL-3级生物安全实验室座落于其中独立建造的实验楼中。

地上2层，地下1层。

建筑层高4.2m，实验室面积802m2;上部为设备管道层，下层为污水处理。

1、实验室总平面布置原则SICOLAB从事高危险生物实验的人员，特别是BSL-3级生物安全实验室工作人员每天都有可能接触到试验中产生的危害，即所谓的气溶胶aerosol,就是悬浮于介质中的粒径一般为0.001呵―100pm的固态、液态微小粒子形成的相对稳定的分散体系。

它主要通过呼吸道传播，具有最大的危险性。

实验工作人员承受着生存和死亡的心理和生理上的压力。

因此，在建筑规划设计中采用了低层分散式的建筑布置形式和园林式的环境设计理念，以营造出一种由里至外的内部空间环境与外部空间环境的交流，也就是通过透空连廊、透光幕墙、降低层数、拉开建筑间距等手段，将园林绿化、阳光等直接送到实验工作人员面前。

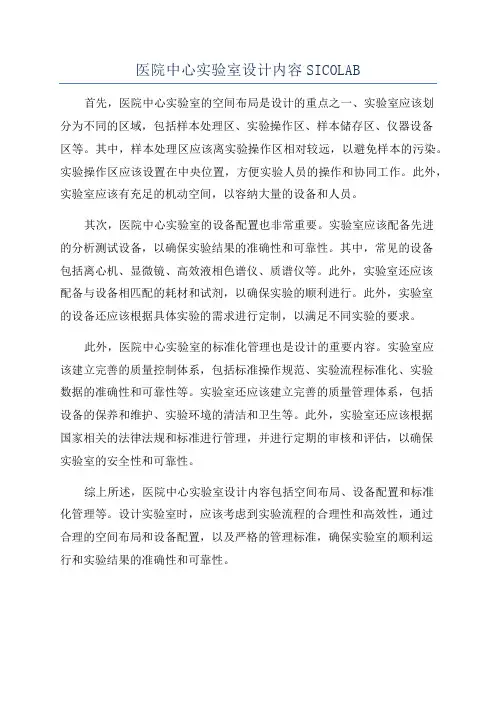

医院中心实验室设计内容SICOLAB
首先，医院中心实验室的空间布局是设计的重点之一、实验室应该划
分为不同的区域，包括样本处理区、实验操作区、样本储存区、仪器设备
区等。

其中，样本处理区应该离实验操作区相对较远，以避免样本的污染。

实验操作区应该设置在中央位置，方便实验人员的操作和协同工作。

此外，实验室应该有充足的机动空间，以容纳大量的设备和人员。

其次，医院中心实验室的设备配置也非常重要。

实验室应该配备先进
的分析测试设备，以确保实验结果的准确性和可靠性。

其中，常见的设备
包括离心机、显微镜、高效液相色谱仪、质谱仪等。

此外，实验室还应该
配备与设备相匹配的耗材和试剂，以确保实验的顺利进行。

此外，实验室
的设备还应该根据具体实验的需求进行定制，以满足不同实验的要求。

此外，医院中心实验室的标准化管理也是设计的重要内容。

实验室应
该建立完善的质量控制体系，包括标准操作规范、实验流程标准化、实验
数据的准确性和可靠性等。

实验室还应该建立完善的质量管理体系，包括
设备的保养和维护、实验环境的清洁和卫生等。

此外，实验室还应该根据
国家相关的法律法规和标准进行管理，并进行定期的审核和评估，以确保
实验室的安全性和可靠性。

综上所述，医院中心实验室设计内容包括空间布局、设备配置和标准
化管理等。

设计实验室时，应该考虑到实验流程的合理性和高效性，通过
合理的空间布局和设备配置，以及严格的管理标准，确保实验室的顺利运
行和实验结果的准确性和可靠性。

医院检验实验室简介医院检验科，一般指进行生理和病理分析的检验部门。

根据检验内容的差别可细分为多个子科室，目前我国医院主要分为常规检验（又称临床病理检验）、生化检验（又称化学病理检验）、微生物检验、血液体液细胞检验室等。

其中常规检验又分为血液常规检验、体液常规检验、寄生虫检验三大部分；微生物检验又分细菌室、血清室、免疫室、病毒室。

简介目录SICOLAB检验科位置平面布局洁净装饰实验室设计01020304检验科位置设计检验科即需要服务门诊患者，又需要服务住院病人，一般中小型医院，由于医院规模相对较小，其位置一般多介于门诊部与住院部之间，兼顾门诊和住院患者使用，管理方便，节约运营成本。

对于大型医院，由于其门诊量与住院规模均较大，总检验工作量大，检验项目种类繁多，加之医院建筑规模大，总体人员动线较长，因而多分开设置检验科。

一般靠近住院部设中心检验室；在门急诊部另设门诊检验室，门急诊少量特殊的、较复杂的检验标本则由工作人员或物流系统送中心检验处理。

建立并完善分级诊疗模式，支持和引导病人优先到基层医疗卫生机构就诊，由基层医疗卫生机构逐步承担公立医院的普通门诊、康复和护理等服务。

检验科位置检验科布局原则02030401n检验科宜设在门诊楼，并应自成一区，三甲医院检验科面积宜不少于1200㎡，二甲医院检验科面积宜不少于800㎡。

n检验科平面布局应对清洁区、半污区和污染区进行清晰的划分，各域之间应有隔断隔开。

n检验科应人物流分开，人员和物品应有独立的出入口。

n为保证检测工作的安全，生物安全实验室应符合BSL-2级实验室的要求，在生物安全实验室的出口处应设有非手动洗手装置和紧急洗眼装置，部分高污染风险的工作应在二级生物安全柜内进行。

这是个标题演示nHIV初筛实验室：分为清洁区、半污染区、污染区，面积不宜小于45㎡。

nPCR实验室：分为试剂准备室、样品制备室、扩增分析室，各实验室前要有缓冲间，PCR总面积不宜小于60㎡。

本工程选址于某市现代农业园区地块内。

该园区近靠高速公路，基础设施完善，通信系统完备，离居民区较远且环境优美。

根据使用要求，本地块内将建设BSL-3级生物安全实验室，拟进行高致病性病毒微生物的检测以及未知毒性的原微生物实验，如禽流感、口蹄疫、炭疽、结核病、狂犬病等。

根据有关统计资料表明，BSL-3级生物安全实验室事故感染率的30%是由气溶胶扩散引起的，因气溶胶的易生性，易散性，而且不易被人察觉，因此在BSL-3级生物安全实验室内必须采取严格的隔离预防措施。

SICOLAB其中在二级防护中，建筑隔离和空调系统设计是建设BSL-3级生物安全实验室的关键。

因此，设计中遇到的问题和难点集中体现在规划设计，特别是BSL-3级生物安全实验室（注:根据《生物安全实验室建筑技术规范》（GB50346-2004）规定按实验室所处理对象的生物危害程度和采取的防护措施，要求从低到高分为四级。

BSL-3为三级生物安全实验室，ABSL-3为三级动物生物安全实验室）设计上。

BSL-3级生物安全实验室座落于其中独立建造的实验楼中。

地上2层，地下1层。

建筑层高4.2m，实验室面积802m2;上部为设备管道层，下层为污水处理。

1、实验室总平面布置原则SICOLAB从事高危险生物实验的人员，特别是BSL-3级生物安全实验室工作人员每天都有可能接触到试验中产生的危害，即所谓的气溶胶aerosol，就是悬浮于介质中的粒径一般为0.001μm￣100μm的固态、液态微小粒子形成的相对稳定的分散体系。

它主要通过呼吸道传播，具有最大的危险性。

实验工作人员承受着生存和死亡的心理和生理上的压力。

因此，在建筑规划设计中采用了低层分散式的建筑布置形式和园林式的环境设计理念，以营造出一种由里至外的内部空间环境与外部空间环境的交流，也就是通过透空连廊、透光幕墙、降低层数、拉开建筑间距等手段，将园林绿化、阳光等直接送到实验工作人员面前。

以求得到封闭集中的布置形式无法给予的大自然的气息。
