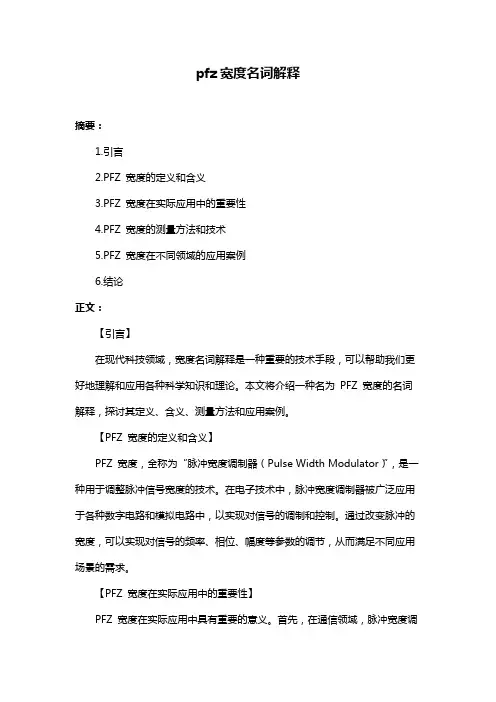

pfz宽度名词解释摘要:1.引言2.PFZ 宽度的定义和含义3.PFZ 宽度在实际应用中的重要性4.PFZ 宽度的测量方法和技术5.PFZ 宽度在不同领域的应用案例6.结论正文:【引言】在现代科技领域,宽度名词解释是一种重要的技术手段,可以帮助我们更好地理解和应用各种科学知识和理论。
本文将介绍一种名为PFZ 宽度的名词解释,探讨其定义、含义、测量方法和应用案例。
【PFZ 宽度的定义和含义】PFZ 宽度,全称为“脉冲宽度调制器(Pulse Width Modulator)”,是一种用于调整脉冲信号宽度的技术。
在电子技术中,脉冲宽度调制器被广泛应用于各种数字电路和模拟电路中,以实现对信号的调制和控制。
通过改变脉冲的宽度,可以实现对信号的频率、相位、幅度等参数的调节,从而满足不同应用场景的需求。
【PFZ 宽度在实际应用中的重要性】PFZ 宽度在实际应用中具有重要的意义。
首先,在通信领域,脉冲宽度调制器可以用于实现数字信号的传输。
通过改变脉冲的宽度,可以表示不同的数字信息,从而实现数字通信。
其次,在控制领域,脉冲宽度调制器可以用于实现对电机、灯光等设备的精确控制。
通过改变脉冲的宽度,可以实现对设备的速度、亮度等参数的调节。
此外,脉冲宽度调制器还广泛应用于信号处理、仪器测量等领域,发挥着重要作用。
【PFZ 宽度的测量方法和技术】测量PFZ 宽度的方法和技术主要包括以下几种:1.时间测量法:通过测量脉冲信号的持续时间,可以计算出脉冲的宽度。
这种方法简单易行,但精度较低,适用于初步测量和粗略判断。
2.示波器测量法:利用示波器观察脉冲信号的波形,可以准确测量出脉冲的宽度。
这种方法精度较高,但需要专业的测试设备和技能。
3.数字信号处理法:通过对数字信号进行处理,可以计算出脉冲的宽度。
这种方法适用于数字信号处理领域,具有较高的精度和灵活性。
【PFZ 宽度在不同领域的应用案例】1.通信领域:在数字通信中,脉冲宽度调制器可以用于实现数字信号的传输。
电缆故障多功能能测试仪使用说明书V2.1感谢您选择使用本公司电缆故障多功能能测试仪!您能够成为本公司的用户,是我们最大的荣幸。
真诚希望此仪器能成为您工作上的良好帮手。
为了使您尽快了解仪器并熟练地使用它,我们为您编写了这本说明书。
在第一次使用该仪器之前,请您务必仔细阅读随机配送的所有资料,这样可以避免造成一些不必要的麻烦。
如果您在使用仪器的过程中发现什么问题,请与本公司联系。
谢谢合作!本说明书内容若有变动,恕不另行通知。
特别提示:如果现场电缆故障比较复杂,仪器无法判断出故障点或明显存在误判时,请改用手动测试、具体操作方法请参照说明书“手动测试”部分。
装箱清单:测试仪一台;测试线一条;耳机一个;漏电信号采集探杆二根;路径信号采集探头一个;信号发生器一台;信号发生器连接线二条;地钎一个;仪器包二个;测试仪充电器一个;信号发生器充电器一个;说明书一本;合格证一张;保修卡一张。
仪表功能综述电缆故障多功能测试仪主要有如下三个功能:1、长度测试:主要是测试线路断线点距离、混线点距离。
2、路径测试:主要测试电缆的路径。
3、漏电测试:主要测试电缆的芯线对地漏电、芯线对铠甲漏电故障。
长度测试图形上传步骤:1、对于自己不好辨认的波形可以发到群里来,发送步骤如下。
2、把每个范围(240,480,,,,,等,)的波形拍一下上传,调整范围后不需要做任何操作。
对于240范围的波形因为开机默认就是240,拍照时可以先调整到其他任意范围再调整回来,因为我们的仪器范围改变后有自动调整幅度的功能,开机默认的波形幅度有可能不合适。
3、拍照后注明线缆总厂大约多少。
对地漏电测试主要步骤:1、用万用表或者摇表测试电缆的的相间绝缘、相线和铠甲绝缘、相线铠甲对地的绝缘情况。
2、相线对地漏电需要用信号发生器红夹子接故障线、黑夹子地芊接地。
(电缆原来的接地线一定断开)3、主机调整进入路径测试界面,如果土地使用探杆、如果水泥地使用探头进行查找。
4、对地漏电点,探杆到达后声音最大,探头过了故障点声音减小,所以要寻找声音突变的点。
otdr光缆测试参数OTDR光缆测试参数一、引言OTDR(Optical Time Domain Reflectometer)光时域反射仪是一种用于测量光纤长度、损耗和连接点等参数的设备。
在进行OTDR光缆测试时,需要设置一些参数以确保测试结果的准确性和可靠性。
本文将详细介绍OTDR光缆测试的参数设置,包括光纤长度、测试波长、脉冲宽度、平均时间等。
二、光纤长度光纤长度是OTDR测试中的一个重要参数,它用于计算光纤的衰减系数和损耗。
在设置光纤长度时,应根据实际情况输入光纤的长度值。
光纤长度的单位通常为千米(km)。
三、测试波长测试波长是OTDR测试中的另一个重要参数,它用于选择测试光的波长。
不同的波长对应不同的光纤特性,因此选择合适的测试波长对于测试结果的准确性至关重要。
常用的测试波长有1310nm和1550nm。
其中1310nm波长适用于单模光纤,1550nm波长适用于单模和多模光纤。
四、脉冲宽度脉冲宽度是OTDR测试中的一个重要参数,它决定了测试的分辨率和灵敏度。
较短的脉冲宽度可以提高分辨率,但会降低测试的灵敏度;较长的脉冲宽度可以提高测试的灵敏度,但会降低分辨率。
在设置脉冲宽度时,应根据需要平衡分辨率和灵敏度的要求。
五、平均时间平均时间是OTDR测试中的一个参数,它用于平滑测试结果并减少噪音。
较长的平均时间可以提高测试结果的稳定性,但会增加测试时间;较短的平均时间可以减少测试时间,但会降低测试结果的稳定性。
在设置平均时间时,应根据测试要求平衡测试时间和结果稳定性的要求。
六、其他参数除了上述参数外,OTDR光缆测试还涉及其他一些参数,如测试模式、衰减补偿、测试范围等。
测试模式通常有自动模式和手动模式,根据实际情况选择合适的测试模式。
衰减补偿是用于修正测试结果中的光纤连接和衰减带来的误差,应根据实际情况进行设置。
测试范围是指OTDR测试的最大距离,应根据实际需要设置合适的测试范围。
七、总结通过正确设置OTDR光缆测试的参数,可以确保测试结果的准确性和可靠性。
电缆故障定位仪的使用方法故障测试的基本步骤:用摇表或者万用表测量故障电缆的绝缘电阻,判断故障性质,确定测试方法;测试故障距离;探测故障点附近电缆埋设的路径;定点。
本测试系统故障测试有低压脉冲、直闪、冲闪三种基本方式,再配合不同的取样方法,共有八种测试方式。
测试前将电缆终端头的所有连线断开。
测试系统的面板上有“输入振幅”和“位移”两个旋纽,分别用来调整下次采样的信号幅度和上下位置。
1、低压脉冲方式低压脉冲用于测试电缆中电波传播的速度、电缆全长、低阻故障和开路故障。
将测试系统的通信连线与笔记本电脑后面的串口连接,电缆的故障相(被测相)与地线分别接到水阻盘的红、黑接线柱,水阻盘的输出与测试系统的输入相连。
也可直接将测试系统的输入线与故障相及地线相连。
●测速度对于有些电缆,电波传播的速度未知,必须通过测试来确定。
但测试前必须知道电缆的全长。
在“测试方法”菜单选择“低压脉冲”“测速度”,根据电缆的长度选择“0.2μs”或“2μs”,一般500 m以下用0.2μs。
键入电缆全长后按“采样”键,配合调整“位移”和“幅度”旋纽,使信号的幅度和基线处于便于观察的位置。
移动游标至低压脉冲的下降沿按“定位”,再移动游标至反射信号的前沿,屏幕上即可显示此种电缆中电波的传播速度。
如果发射和接收的波形离的太近,可按“扩展”键将波形扩展后再计算。
●测故障测故障时在“测试方式”菜单选择“低压脉冲”“测故障”,并选择适当的脉冲宽度,按“采样”后屏幕即显示故障波形。
开路故障的反射信号与发送脉冲极性相同,短路故障的反射信号与发送脉冲极性相反。
注:由于测电缆全长时的接线及波形与测开路故障时完全相同,所以设计时未单独列出测全长菜单。
2、冲闪方式冲闪方式用于测试高阻泄漏性故障,大部分电缆故障都可以使用冲闪方式测试。
以前采用冲闪电感电压取样的时候比较多,现在一般采用电流取样,因为采用电流取样时一起不与高电压直接连接,人身和设备的安全系数更高。

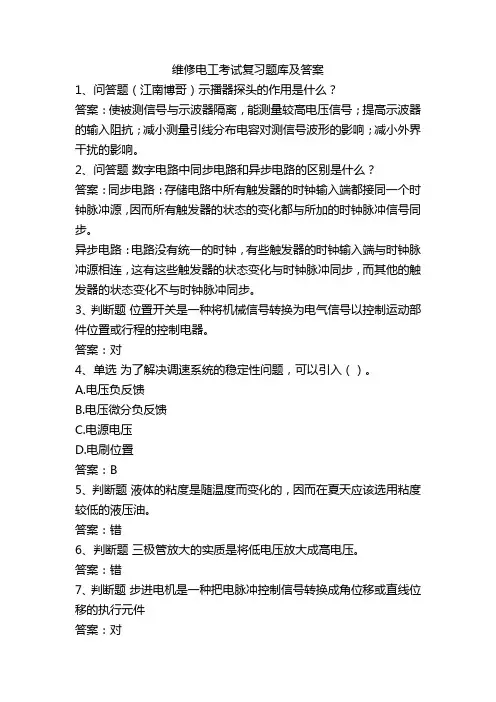

维修电工考试复习题库及答案1、问答题(江南博哥)示播器探头的作用是什么?答案:使被测信号与示波器隔离,能测量较高电压信号;提高示波器的输入阻抗;减小测量引线分布电容对测信号波形的影响;减小外界干扰的影响。
2、问答题数字电路中同步电路和异步电路的区别是什么?答案:同步电路:存储电路中所有触发器的时钟输入端都接同一个时钟脉冲源,因而所有触发器的状态的变化都与所加的时钟脉冲信号同步。
异步电路:电路没有统一的时钟,有些触发器的时钟输入端与时钟脉冲源相连,这有这些触发器的状态变化与时钟脉冲同步,而其他的触发器的状态变化不与时钟脉冲同步。
3、判断题位置开关是一种将机械信号转换为电气信号以控制运动部件位置或行程的控制电器。
答案:对4、单选为了解决调速系统的稳定性问题,可以引入()。
A.电压负反馈B.电压微分负反馈C.电源电压D.电刷位置答案:B5、判断题液体的粘度是随温度而变化的,因而在夏天应该选用粘度较低的液压油。
答案:错6、判断题三极管放大的实质是将低电压放大成高电压。
答案:错7、判断题步进电机是一种把电脉冲控制信号转换成角位移或直线位移的执行元件答案:对8、问答题何谓CIMS和FMS?答案:“CIMS”是信息技术和生产技术的综合应用,旨在提高制造企业的生产率和响应能力,由此企业的所有功能、信息、组织管理方面都是一个集成起来的整体的各个部分。
“FMS”是在计算机辅助设计CAD和计算机辅助制造CAM的基础上,打破设计和制造的界限,取消图样、工艺卡片,使产品设计、生产相互结合而成的一种先进生产系统。
9、判断题单相半桥逆变器(电压型)的输出电压为正弦波。
答案:错10、问答题电气控制系统在电力拖动中起什么作用?有何优缺点?答案:作用:①能控制电动机的起动、制动、反向和调速②当拖动系统发生过载和其他事故时,能进行自动保护并发出必要的信号③能对多台设备远距离集中控制或按一定程序自动控制及多点控制。
优点:①减轻劳动强度,提高生产效率②只要操作小电流控制回路就能控制大电流主回路,控制灵敏,操作安全、可靠③可将操作电器元件安装在便于操作的地方,实现远距离半自动或全自动控制。
第一章电缆故障测试仪功能简介一、仪器组成方框图如图1.1所示图1.1 仪器组成方框图二、测试原理电力电缆故障一般可分为两大类:低阻(短路)和高阻(断路)故障。
仪器根据电波在电缆中传输的过程中,遇到电缆的特性阻抗发生变化的地方会产生反射波的原理对电缆故障进行测试。
再根据电波在电缆中的传播速度和两次反射波的特征拐点代表的时间,可测出故障点到测试端的距离。
计算公式为: S=VT/2S代表故障点距测试端的距离V代表电波在电缆中的传播速度T代表电波在电缆中来回传播所需要的时间这样,在V和T已测定的情况下,就可计算出S,即故障点距测试端的准确距离。
三、面板功能介绍KF-6600电缆故障测试仪操作界面如图1.2所示。
- 1 -- 2 -图1.2 操作界面1、电源开关,当开关置于中间位置为关闭状态;当开关置于路径位置为路径仪工作状态;当开关置于闪测位置为闪测仪工作状态。
2、LCD 液晶显示器,用于显示测试波形及参数。
3、数字功能键盘。
4、振幅旋钮,用于调节测试脉冲波形的振幅。
5、位移旋钮,用于调节测试脉冲波形的水平位置。
6、输入接口,被测信号的输入端。
7、PC 机接口,用于连接PC 机。
8、打印机,用于打印屏幕上的波形及参数。
9、电源插座及保险管,输入AC220V 、2A 。
10、保险管,当工作在路径仪状态时保险管起作用。
11、输出,路径仪15kHz 信号输出端。
12、启动,过载报警后,重新启动路径仪。
13、输出调节,调节路径仪输出的信号幅度。
14、工作指示灯。
15、过载指示灯。
四、功能键介绍数字功能键盘有16个功能键(其中10个键是双功能键或多功能键)。
按键使用说明如下:键盘标有0~9阿拉伯数字的十个功能键便是双功能或是多功能键(其中“0”、- 3 -“1”、“2”、“4”、“5”、“6”、“7”、是多功能键)。
它们分别代表0~9十个阿拉伯数字,以便在自选介质情况下输入电缆的传播速度或者在预置日期和电波测速时使用这些数字键。
OTDR参数1. 概述OTDR(Optical Time Domain Reflectometer)是一种用于光纤网络中测量和分析光缆性能的仪器。
它通过发送光脉冲并测量光脉冲在光缆中的反射和散射来确定光缆的损耗和反射特性。
OTDR参数是指在使用OTDR时需要设置和关注的一些重要参数,包括脉冲宽度、平均时间、采样点数、分辨率等。
2. 脉冲宽度脉冲宽度是指OTDR发送的光脉冲的时间持续长度。
脉冲宽度的选择直接影响到测量的分辨率和动态范围。
较短的脉冲宽度可以提供更高的分辨率,但会降低动态范围。
较长的脉冲宽度则具有更高的动态范围,但分辨率较低。
在实际应用中,需要根据具体的测试需求和光缆特性来选择合适的脉冲宽度。
3. 平均时间平均时间是OTDR进行测量时对信号进行平均的时间长度。
平均时间的选择可以减小测量中的噪声和波动,提高测量的精度和稳定性。
一般情况下,较长的平均时间可以提供更准确的测量结果,但会增加测试时间。
在实际操作中,需要根据测试的要求和对时间的要求进行权衡,选择合适的平均时间。
4. 采样点数采样点数是指OTDR在测量过程中对光脉冲进行采样的点数。
采样点数的选择与脉冲宽度和分辨率密切相关。
较高的采样点数可以提供更高的分辨率,但会增加测试时间和数据处理的复杂性。
在实际应用中,需要根据测试的要求和光缆特性来选择合适的采样点数。
5. 分辨率分辨率是指OTDR测量中能够分辨的最小长度。
分辨率与脉冲宽度和光缆的折射率有关。
较高的分辨率可以提供更精确的测量结果,但也会增加测试时间。
在实际操作中,需要根据测试的要求和光缆特性来选择合适的分辨率。
6. 动态范围动态范围是指OTDR在测量中能够检测到的最大和最小信号强度之间的差值。
动态范围是衡量OTDR性能的重要指标之一,直接影响到测量结果的准确性和可靠性。
较高的动态范围可以提供更大的测量范围,但也会增加仪器的成本。
在实际应用中,需要根据光缆的长度和损耗特性来选择合适的动态范围。

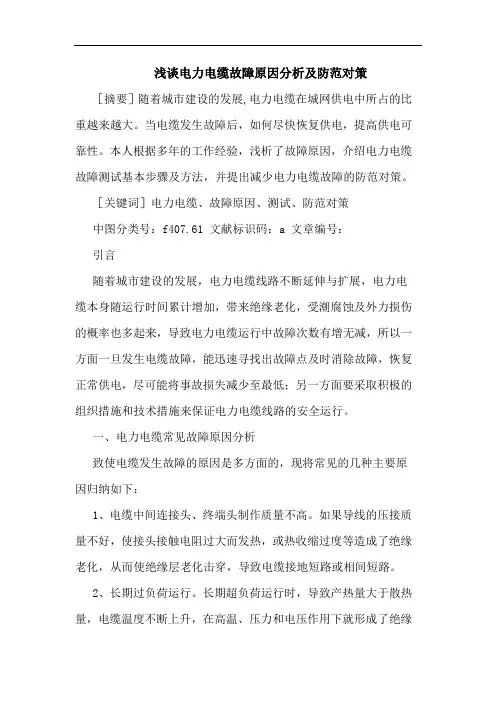

浅谈电力电缆故障原因分析及防范对策[摘要]随着城市建设的发展,电力电缆在城网供电中所占的比重越来越大。
当电缆发生故障后,如何尽快恢复供电,提高供电可靠性。
本人根据多年的工作经验,浅析了故障原因,介绍电力电缆故障测试基本步骤及方法,并提出减少电力电缆故障的防范对策。
[关键词]电力电缆、故障原因、测试、防范对策中图分类号:f407.61 文献标识码:a 文章编号:引言随着城市建设的发展,电力电缆线路不断延伸与扩展,电力电缆本身随运行时间累计增加,带来绝缘老化,受潮腐蚀及外力损伤的概率也多起来,导致电力电缆运行中故障次数有增无减,所以一方面一旦发生电缆故障,能迅速寻找出故障点及时消除故障,恢复正常供电,尽可能将事故损失减少至最低;另一方面要采取积极的组织措施和技术措施来保证电力电缆线路的安全运行。
一、电力电缆常见故障原因分析致使电缆发生故障的原因是多方面的,现将常见的几种主要原因归纳如下:1、电缆中间连接头、终端头制作质量不高。
如果导线的压接质量不好,使接头接触电阻过大而发热,或热收缩过度等造成了绝缘老化,从而使绝缘层老化击穿,导致电缆接地短路或相间短路。
2、长期过负荷运行。
长期超负荷运行时,导致产热量大于散热量,电缆温度不断上升,在高温、压力和电压作用下就形成了绝缘损坏。
尤其在炎热的夏季,电缆的温升常常导致电缆薄弱处和对接头处首先被击穿。
在夏季和秋季,此类电缆的故障率较高。
3、机械损伤。
主要有三个方面:直接受外力作用造成的破坏,主要有施工和交通运输所造成的损坏;敷设过程造成的损坏,主要是电缆受拉力过大或弯曲过度而导致绝缘和护层的损坏;自然力造成的损坏,主要包括中间接头或终端受自然力的内部绝缘胶膨胀作用所做成的电缆护套的裂损。
4、过电压。
在电力系统中出现雷电过电压和内部过电压可能导致电缆绝缘击穿,这在保护不完善的电缆线路中也时有发生。
电缆本身有缺陷更容易在雷电过电压和内部过电压时发生击穿事故。
5、电缆外皮受电腐蚀导致电缆故障。
一、电缆故障测试步骤:第一步:电缆故障性质的确定测试故障之前要确定:故障电阻是低阻还是高阻;是闪络性还是泄漏型型故障;是开放性的还是封闭型的;是接地、短路、断线还是它们的混合;是单相、两相还是三相故障。
判断故障性质最好用万用表确定高阻还是低阻故障。
以确定测试方法。
第二步:粗测利用低压脉冲法先测定被测电缆的全长和短路、断路故障的距离。
对于高阻故障,可用高压智能电桥,高压闪络法(电流取样法、电压取样法、二次脉冲法)测出故障点距测试端的距离。
之所以称为粗测,是因为无论何种方法测出的数值仅表示被测电缆(故障)的地下长度,由于地下的预留长度不能精确估计,此长度不能代表地面的距离。
只能算是故障点的大致范围。
第三步:测寻电缆的埋设路径,便于在电缆的正上方进行精确定位。
第四步:精确定点对电缆施加冲击高压(或脉动高压),利用故障点的放电声波,在粗测故障距离范围内,用声测法(声磁同步法)或跨步电压法进行精确故障点定位。
二、电缆故障测试方法1.低压脉冲测试法此法可直观地判断电缆故障点是开路还是短路性质的故障,并且能直接读出故障点距测试端的距离来。
低压脉冲法最典型的测试波形如图一所示。
根据行波理论的电波反射原理,发射脉冲在电缆中的传播过程中,如果遇到阻抗不匹配点(阻抗为零的短路点或阻抗为无穷大的断路点以及中间接头处),均会有能量的反射,形成反射脉冲。
断路和断路点反射能量最强,因此反射波的幅度就最大。
接头处反射能量较弱,回波就小得多。
短路故障回波的极性与发射脉冲的极性相反(反相),短路故障回波的极性与发射脉冲的极性相同(同相)。
中间接头处的等效阻抗一般大于电缆的特性阻抗,回波极性也与发射脉冲同相,只是幅度相对要小得多,加上在传播过程中电缆的衰减,所以不一定每个中间接头的的回波都看得见,1Km以上的中间接头回波就可能看不清楚甚至看不见。
定位双游标必须卡在发射脉冲的前沿拐点和回波脉冲的前沿拐点上测试出的距离才是准确的。
对于较远距离的故障回波(包括电缆终端反射回波),由于回波前沿比较圆滑,前沿起始拐点不一定非常清晰,可能会带来一定测试误差。

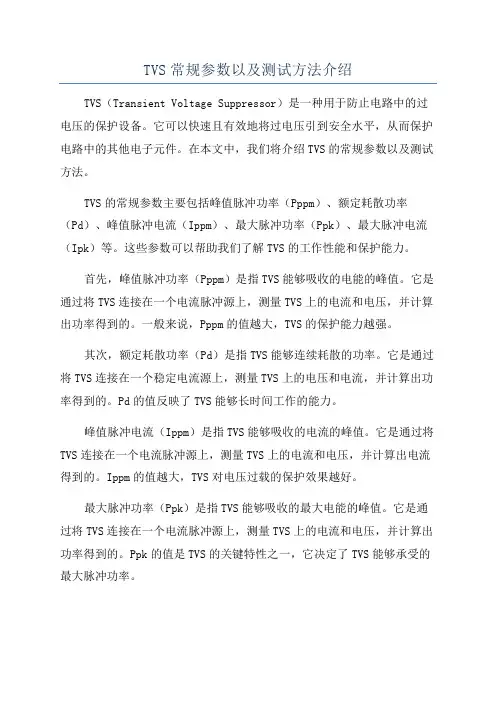

TVS常规参数以及测试方法介绍TVS(Transient Voltage Suppressor)是一种用于防止电路中的过电压的保护设备。
它可以快速且有效地将过电压引到安全水平,从而保护电路中的其他电子元件。
在本文中,我们将介绍TVS的常规参数以及测试方法。
TVS的常规参数主要包括峰值脉冲功率(Pppm)、额定耗散功率(Pd)、峰值脉冲电流(Ippm)、最大脉冲功率(Ppk)、最大脉冲电流(Ipk)等。
这些参数可以帮助我们了解TVS的工作性能和保护能力。
首先,峰值脉冲功率(Pppm)是指TVS能够吸收的电能的峰值。
它是通过将TVS连接在一个电流脉冲源上,测量TVS上的电流和电压,并计算出功率得到的。
一般来说,Pppm的值越大,TVS的保护能力越强。
其次,额定耗散功率(Pd)是指TVS能够连续耗散的功率。
它是通过将TVS连接在一个稳定电流源上,测量TVS上的电压和电流,并计算出功率得到的。
Pd的值反映了TVS能够长时间工作的能力。
峰值脉冲电流(Ippm)是指TVS能够吸收的电流的峰值。
它是通过将TVS连接在一个电流脉冲源上,测量TVS上的电流和电压,并计算出电流得到的。
Ippm的值越大,TVS对电压过载的保护效果越好。
最大脉冲功率(Ppk)是指TVS能够吸收的最大电能的峰值。
它是通过将TVS连接在一个电流脉冲源上,测量TVS上的电流和电压,并计算出功率得到的。
Ppk的值是TVS的关键特性之一,它决定了TVS能够承受的最大脉冲功率。
最大脉冲电流(Ipk)是指TVS能够吸收的最大电流的峰值。
它是通过将TVS连接在一个电流脉冲源上,测量TVS上的电流和电压,并计算出电流得到的。
Ipk的值越大,TVS对电流过载的保护效果越好。
对于TVS的测试方法,常见的有两种:直流测试和脉冲测试。
直流测试是将TVS连接在一个稳定电流源上,测量TVS上的电流和电压。
通过改变电流的大小,可以得到TVS的电流-电压特性曲线。
这种测试方法适用于评估TVS的稳态性能。
脉冲实验处理方案1. 简介脉冲实验是一种常用的实验方法,广泛应用于物理学、电子学、生物学等领域。
通过测量材料或系统对脉冲输入的响应,可以获得一些关键的特征参数,如响应时间、幅度、衰减等。
本文将介绍脉冲实验的处理方案,包括实验设计、数据采集和数据分析等内容。
2. 实验设计脉冲实验的实验设计包括选择脉冲信号源、测量设备、样品或系统等。
其中,脉冲信号源应满足脉冲宽度、重复频率、幅度等参数的要求,以确保实验的准确性和可重复性。
测量设备可以选择示波器、数据采集卡等设备,用于采集实验数据。
样品或系统应根据实验目的进行选择,并进行预实验以确定合适的参数设置。
3. 数据采集脉冲实验的数据采集需要使用相应的测量设备。
在选择示波器或数据采集卡时,需要考虑信号采样率和分辨率等参数。
合理选择采样率可以避免信号失真和采样率过高引起的数据冗余。
在数据采集过程中,需要确保测量设备和样品或系统之间的连接良好,并设置合适的触发方式。
4. 数据分析脉冲实验的数据分析是对采集到的数据进行处理和解读,从中获取有用的信息。
常用的数据分析方法包括时域分析、频域分析和多项式拟合等。
4.1 时域分析时域分析是将信号在时间上进行分析的方法。
常见的时域分析方法包括测量脉冲宽度、上升时间、下降时间和脉冲间隔等参数。
可以通过计算脉冲的时间差分析信号的延迟或传播速度。
4.2 频域分析频域分析是将信号在频率上进行分析的方法。
可以通过傅立叶变换将信号转换到频域,并计算信号的频谱、功率谱密度等参数。
频域分析可以揭示信号的频率成分和频率分布情况。
4.3 多项式拟合多项式拟合是一种基于最小二乘法的拟合方法。
可以将采集到的数据拟合成一条平滑曲线,从而得到更精确的结果。
多项式拟合常用于脉冲信号的衰减分析和信号峰值的计算。
5. 结论脉冲实验处理方案是对脉冲实验数据进行分析和解读的重要参考。
通过合理的实验设计、数据采集和数据分析,可以获得准确的实验结果,并从中获取有用的信息。
脉冲供氧档位设定标准脉冲供氧档位设定标准是为了确保氧气供应设备在各种应用场景下能够安全、有效地为患者提供恰当的氧气浓度。
在本文中,我们将讨论脉冲供氧档位设定标准的几个方面,包括设定方法、参数选择、调试和验证。
一、设定方法1.依据患者体重:根据患者体重设置初始脉冲供氧档位,一般情况下,体重越重,所需氧气浓度越高。
可参照下表进行设置:体重(kg)|初始脉冲供氧档位(L/min)--------|-------------------≤60|0.5~1.061~80 |1.0~1.581~100|1.5~2.0101~120 |2.0~2.5≥121|2.5~3.02.依据患者病史:结合患者病史、病情及医生建议,适当调整脉冲供氧档位。
例如,慢性阻塞性肺疾病(COPD)患者,因其对氧气需求较高,可适当上调档位。
3.依据环境氧浓度:环境氧浓度会影响到患者实际吸入的氧气浓度,因此,在设定脉冲供氧档位时,应考虑环境氧浓度。
一般情况下,环境氧浓度在20%~25%时,可适当降低脉冲供氧档位;环境氧浓度低于20%时,应适当提高脉冲供氧档位。
二、参数选择1.供氧流量:根据患者体重、病史及环境氧浓度,选择合适的供氧流量。
一般而言,供氧流量越大,氧气浓度越高。
在选择供氧流量时,还需考虑氧气设备的性能和患者舒适度。
2.脉冲宽度:脉冲宽度是指氧气供应设备在单位时间内供氧的时长。
通常情况下,脉冲宽度在100~300ms之间,可根据患者需求进行调整。
3.脉冲频率:脉冲频率是指单位时间内供氧次数。
一般而言,脉冲频率越高,氧气浓度越高。
在选择脉冲频率时,需结合患者病情、舒适度及设备性能进行调整。
三、调试与验证1.调试:在设定好脉冲供氧档位后,进行实际测试,以确保设备能够正常工作,满足患者需求。
调试过程中,需密切关注设备运行状况、患者反馈等信息。
2.验证:定期对脉冲供氧档位进行验证,以确保设备始终处于最佳工作状态。
验证方法包括实际测量患者吸入氧气浓度、观察患者病情变化等。
脉冲群验收标准脉冲群测试是一种常用于电子设备和通信系统中的测试方法,在保证设备正常工作和传输质量的前提下,对脉冲信号进行检测和分析。
脉冲群验收标准则是根据一定的规范和要求,对脉冲群测试的结果进行评估和判断的标准。
一、脉冲群测试概述脉冲群测试一般分为两个步骤:脉冲信号的生成和脉冲信号的检测。
脉冲信号的生成可以通过信号发生器或脉冲模块等设备实现,而脉冲信号的检测则需要使用示波器等测试仪器来进行。
在进行脉冲群测试之前,需要明确测试的目的和要求,以及设定合适的参数和标准。
二、脉冲群测试的参数脉冲群测试通常涉及以下几个参数:1. 脉冲宽度(Pulse Width):脉冲信号的持续时间,用于描述脉冲信号在时间上的长度。
2. 脉冲重复频率(Pulse Repetition Frequency,简称PRF):脉冲信号的重复频率,即单位时间内脉冲信号的个数。
3. 占空比(Duty Cycle):脉冲信号高电平时间与周期时间之比,常用百分数表示。
4. 峰值电压(Peak Voltage):脉冲信号的最大电压值。
三、脉冲群验收标准的要求脉冲群验收标准需要根据具体的测试目的和设备要求来确定。
一般来说,脉冲群被认为是合格的需满足以下要求:1. 脉冲宽度稳定性:脉冲群中每个脉冲的宽度应保持在一定的误差范围内,以确保脉冲信号的稳定传输。
2. 脉冲重复频率稳定性:脉冲群中每个脉冲的重复频率应保持在一定的误差范围内,以保证脉冲信号的连续性和可靠性。
3. 占空比精度:脉冲群中每个脉冲的占空比应保持在一定的误差范围内,以保证脉冲信号的准确性和稳定性。
4. 峰值电压一致性:脉冲群中每个脉冲的峰值电压应保持在一定的误差范围内,以确保脉冲信号的一致性和可控性。
四、脉冲群测试的实施流程为了保证脉冲群的质量,脉冲群测试一般需要按照以下流程进行:1. 制定测试方案:根据具体的测试需求和设备要求,制定脉冲群测试的相关参数和标准。
2. 信号生成:使用信号发生器或脉冲模块等设备生成符合要求的脉冲信号。
第三包电缆探伤仪功能要求及技术参数一、功能要求1、本仪器以电磁感应原理为基础,以科学技术为手段,通过数字电路、软件控制实现全数字、多功能电缆综合测试一体机。
2、针对低压电缆的路径测试、深度测量、故障定位,一人一次同步完成。
3、可以定位低压电缆对地无绝缘的开路、短路简单故障和复杂故障(如:穿管线路、灯杆内问题、相间短路等复杂故障)。
4、可定位低压电缆送电一段时间跳闸、长期漏电不跳闸以及配电柜带电、灯杆带电的软性故障,一即绝缘不良软性故障,5、有电缆识别、区域判断功能,可快速锁定故障点在两灯杆之间。
6、有感应测试功能,特别适合市政工程地面开挖前“盲测”开挖区域内有无电缆、光缆、金属管线以及埋设位置和埋设深度。
7、测试过程无需市电供电、无需拆除负载、无需施加高压、无需戴耳机定点; 只需分析简单波形,得岀短路、断线故障距离。
8、发射机:采用8寸高亮度彩色触摸屏作为操作、显示界面;实现测距、定位双界面的转换:显示界面直观清晰、操作界面简单可靠、人机对话一忖了然;夜间使用不受影响。
9、发射机:利用高科技手段,将故障距离粗测(测距)和信号发送(定位)巧妙的融合为一体,实现测距、定位双功能一体机:使其功能得以扩展,携带十分方便。
10、信号发送(定位):三频率输出(低频、高频、直流脉冲);四工作模式(直连法、耦合法、感应法、绝缘测量);三功率档位(低档、中档、高档);阻抗自动匹配;从而保证了发射机工作在最佳状态。
11、信号发送(定位)输出电压可达700V,有助于测试较高阻值的绝缘不良故障;具有绝缘测量功能(优于500V绝缘测试表),有助于电缆故障性质分析;具有直流脉冲输出功能,故障定位带有方向指示,使得定位不再是单一的交流方式。
12、故障距离测试(测距):应用“低压脉冲法”测试电缆的短路、断线故障点的粗略位置,给故障精确定位提供了可黑依据。
13、接收机:界面为大屏彩色液晶显示。
以中文对话、图符提示、数字大小、条栅长短、声音缓急的形式,将测试信息直观的提供给操作者,操作者以此为依据,确定测试结果。
低压脉冲测试法中脉冲宽度的选择在做故障测试之前要弄清楚,现有基于“行波法”测试的试验设备能不能测量要测的故障电缆:1。
有金属屏蔽层的电缆能用“行波法”测试。
2.有钢铠金属护套而无金属屏蔽层的电缆,对于数百米以内的短距离电缆故障可以把金属护套作为测试地进行“行波法”测试。
3.对于无金属屏蔽层和钢铠护套的电力电缆:单相对地故障,此时不能用“行波法”进行粗测;两相或多相间故障,可把其中一故障相安全接地,使其变为工作地,采用“行波法”应注意相应的测试方法进行粗侧。
行波法测试有的误差很大是几种误差的积累,没有误差则是几种误差的相互抵消。
《电力电缆试验及检测技术》第133页若电缆的额定电压为Um,当给电缆加压时,在电压加到某一数值Us时,在Us≤Um条件下,电缆击穿说明电缆存在故障,当降压后绝缘自行恢复,这种故障称为电缆的闪络性故障,而降压后绝缘性能不可恢复的情况,则称为泄露性故障。
《电力电缆试验及检测技术》第126页了解被测电缆的绝缘介质类型有两方面意义:1.电缆的绝缘介质与电缆的最高测试电压有关,如10KV油浸纸绝缘介质电力电缆,其最高测试直流电压为50KV;而10KV XLPE电力电缆,其最高测试直流电压为35KV。
35KV XLPE电力电缆,其最高测试直流电压为80KV。
因此,在冲击高压或直流高压测量电缆故障时,其测试电压不能高于电缆的最高直流测试电压。
2.在使用“行波法”原理测试电缆故障时,电缆故障的粗测精度直接与电缆的绝缘介质有关,而与电缆的粗细、形状及耐压等级没有关系。
了解被测电缆的结构特征由于结构的不同,在故障测试的连线方式也有较大的区别。
6KV及以上电压等级的XLPE电力电缆,其绝缘损伤故障几乎都表现为相对地故障,地线的选择是唯一的铜屏蔽层。
测出一个故障点后,不应立即做接头,而应分段对电缆进行耐压试验合格后再做接头。
试验设备:取样器:“冲闪法”测试电缆故障时,电缆故障点形成的反射波时高电压脉冲波,不能直接通过仪器进行显示,通常要用“取样器”,取样器的作用是将故障点在高压作用下形成的高压脉冲转换成仪器所需的低电压脉冲信号。
电容器:储能电容器在冲闪法中起储能作用,直闪法中主要是起隔直流作用而不是储能。
球隙:球隙的主要作用是通过调节两球隙的相对距离,以便控制加在故障电缆上电压高低以及故障点的冲击放电时间。
《电力电缆试验及检测技术》第137页测试仪内在的技术性能主要取决于原始波形的取样方式及对模拟信号衰减放大电路的频带范围。
《电力电缆试验及检测技术》第137页中压电缆故障。
以6、10KV及35KV等级电缆为代表的中压电缆,通常只考虑导体芯线、金属屏蔽层、主绝缘层三种材料中发生的故障。
《电力电缆试验及检测技术》第133页3.3.10电力电缆故障判别方法:1.判断开路故障时(1)用万用表测阻值;(2)低压脉冲法2.泄露性低阻故障:用低压脉冲测试相间或相对地的波形。
3.泄露性高阻故障:(1)用兆欧表:一般绝缘电阻值在数千欧至几十兆欧。
(2)直流耐压预试:在电缆的额定电压下分相加直流电压,当电缆的泄露电流值Ig随预试电压的升高而连续增大,并大于电缆的允许泄露值时即可判断电缆有泄露性故障。
4.闪络性故障:由于闪络性故障几乎全在高阻状态,且阻值很高,通常稍低于或相等于电缆的正常的绝缘电阻值。
因此在现场只有通过做预试一种方法来判别。
在电缆的允许额定试验电压下,当试验电压高于某一电压值时,泄露电流值突然增大,而当试验电压下降后,泄露电流值恢复正常,此时可判断电缆存在闪络性故障。
低压脉冲测试法中脉冲宽度的选择《电力电缆试验及检测技术》第228页在实际测试时,测试脉冲宽度T与故障点距测试端距离Lg应满足:Lg>0.5VT港务局杂货公司配电室至六号变电所电缆的故障距离为280米,280>0.5*170m/μs*0.2μs=17 mSP-310电缆测试管理系统使用说明第2页二、1。
测试盲区小于16米。
《电力电缆试验及检测技术》第180页脉冲的读法:我们判断故障距离时只关心发射脉冲的起始点,而不是脉冲的最高(或最低)点更不是脉冲的宽度。
脉冲法测故障时,测试地线是相对的,可以是电缆的另一相,也可以是金属屏蔽层。
《电力电缆试验及检测技术》第180页直闪法:主要测试电力电缆的闪络性高阻故障,也可以测试阻值特别高,但与完好相相比阻值较低的泄露性高阻故障。
测试时,被测电缆另两项可接地也可断开悬空,合上直流“高压”电源开关,类似于给电缆做直流耐压试验一样给故障电缆加直流电压。
在加压过程中,操作人员应时刻注意泄露电流表的指示及加到电缆上的电压值。
当直流电压加到某一数值时(电缆允许的最大电压范围内)泄露电流表突然大幅度摆动或连续不断的大幅度摆动,说明故障点已闪络放电。
如果在给电缆加压过程中,发现泄露电流表的指示随着直流电压的增高而连续增大,且数值在数毫安以上,说明故障点性质已发生变化,已不是闪络性故障。
此时应立即停止直闪法测试,以免损坏直流高压电源设备。
同样,如果在直闪测试过程中,电流表的指示突然变大且稳定不变,说明故障点此时已形成固定的电阻通道,变成泄露性故障,此时也应立即停止直闪法测试。
《电力电缆试验及检测技术》第228页冲闪法:故障点没有闪络放电而需要提高电压时以3到5KV/次的幅度分步提高冲击电压。
通常6KV及10KV电力电缆初次冲击电压为10KV,35KV电力电缆初次冲击电压为15KV,66KV 及以上电力电缆初次冲击电压可选择实际运行电压的1/3值较为合适。
《电力电缆试验及检测技术》第198页冲闪法主要用于测试电力电缆的泄露性高阻故障,也可用于测试电力电缆的低阻、开路及闪络性高阻故障等。
《电力电缆试验及检测技术》第150页冲闪法:可对任何性质的故障进行快速测试,而无需像过去那样对高阻故障,特别是闪络性高阻故障进行烧穿降阻等辅助做法。
《电力电缆试验及检测技术》第212页闪络法:基本的闪络法有直闪法和冲闪法。
实际中,有绝大部分阻值较高的电缆故障,采用直闪法测试要比采用冲闪法测试给电缆所加的直流电压要低,测试波形也相对稳定。
实际测试中,闪络性高阻故障与泄露性故障无规律相互转换,如果只用一种方法一直测试,不但故障点不能有效的测试,而且还可能造成仪器的损坏。
闪络法测试时接地点的选择。
我们在分析行波测试原理时,其中最基本的线路是双导线或同轴线,地线点应该与双导线中的一根或同轴线的外屏蔽层直接相连。
测试接地点也叫工作接地点,其选择原则为使被测电缆相及与其形成故障的另一导体(另一相或金属屏蔽层)要和高压电源及取样测试仪器严格形成闭合回路,其等效闭合回路中不应有较大的等效电阻(除故障点外)。
具体的讲,如果电缆故障出现在电缆两相间,测试接地点应是其中一根电缆相线的一端点;如果电缆故障出现在相对地(金属屏蔽层)间,测试接地点应是电缆的金属屏蔽层的某一点或其引出线。
如直接进入电力变压器的电力电缆,如果把接地点选择在变压器的外壳或大地上,则是错误的,又如把测试接地点选在电缆的钢铠上也是错的。
安全接地的考虑。
在采用闪络法测试电缆故障时,必须要考虑安全接地,即测试接地点应与大地或系统地相连接,如电缆盘上的电缆或新敷设的电缆,当连接好测试线路后,一定要把电缆的金属屏蔽与大地或某一可靠的系统地相连,以确保操作人员与仪器的安全。
故障点的闪络放电:一般来说,直闪法测试时,只要仪器的显示屏上出现波形,这个波形就是故障点的测试波形,而冲闪测试时,只要球隙放电,显示屏上绝对会出现测试波形,但这一波形不一定是故障点的闪络放电波形。
2010-6-2天气:晴下午在港务局杂货公司配电室安装电缆故障测试仪软件时,发生了和6月1日往自己电脑上安装CAD时的现象:CAD装上后影响Word和Excel,同样的CAD也影响这个软件。
将CAD在控制面板上卸载后电缆故障测试仪软件能装上了。
2010-6-3天气:晴到港务局杂货公司测试配电室至六号变电所的电缆故障点。
用项目部的测距离小车测量电缆路径上各处的具体长度。
仪器测得电缆长度为480米,测距小车测得路由长度为430米,用低压脉冲法粗侧电缆故障点的距离为280米,任工(厂家)测出故障点具体位置,为路由257米处。
2010-6-12天气:晴测得的配电室至六号变电所的电缆故障点处的水泥路面已经破开两米多长的一个坑,有三支铁管并行,配电室中升压变压器升压到10KV时,站在坑中静静感觉用耳朵就能听到放电声音。
中间铁管声明显比面向六号变电站时最右侧的铁管声音大,左手侧的铁管声音比中间管稍小。
后在路由约200米处的电缆井中发现左手侧管中为电缆牵引绳,中间管和右手侧管中各有一条电缆,中间管中电缆放电声明显比右手侧管中电缆放电声大。
2010-6-13天气:阴将中间管破开后陈师傅、自己和李春宾都用手摸了电缆,(用接地铜线缠在左手上)没有发现电缆的明显破损处。
翟工从韩工(韩辉)那借到设备加压测试。
破开的铁管近六号变一侧有明显的放电声,在坑中用耳朵能明显听到放电处将管底的水震动起来的小水花声。
而近配电室一端没有声音。
但在与六号变接近的路面上却听不到声音。
2010-6-17 阴配电室至五号变电所电缆:第一次加压6KV。
第二次加压10KV,电流8.5A 再次升压放电:声测法精确定位,电容与变压器高压尾相连的一端应与电缆地线相连,我错误的将其与柜子地排相连,升压到18KV后球隙放电,但放电声明显减小。
重新按苗工接线方式接线后放电声同前。
韩工讲:控制箱的操作方法:升压方式:“慢慢升,快快退”,在球隙放电那一瞬间听到“叭”的一声后迅速将调压器旋回零,按红色高压分按钮,拔下电源线。
自己还没有明确电缆故障长度与脉冲宽度选择的关系。
漏电保护开关跳闸后,按复位键后才能合上。
6月18日天气阴不时有小雨真正故障点在第一次挖的坑处再向六号变走10步如下图:电缆故障点:电缆一相线上有一个一平方厘米左右的坑,主绝缘、钢铠和护套都甭没了,露出有铁锈的电缆线芯。
作中间接头:电缆断开前需扎伤,电缆断开,做中间接头电缆故障点断开处至六号变电所那段电缆一端压上了接线连接铜管后测得绝缘电阻值:90多GΩ、90多GΩ、23GΩ。
做完电缆中间接头后直流耐压10KV 3分钟泄露电流80多μA。
2010-6-4晴港务局杂货公司配电室至五号变电所电缆故障测试,仪器测电缆长度为598米,路由长513米,韩工在五号变电所测得故障点位置和任工在配电室测得的故障点位置相吻合:距五号变电所379米,距配电室137米。
距配电室110米、136米、151米三处各有一电缆井,151米井中距五号变电所近的一端电缆被其他电缆压在下面分不清有没有铁管。
151米、136米两处电缆井之间的电缆穿管敷设,两井之间人可以喊话。
136米电缆井中电缆两头都有铁管,110米井中距配电室近的一端有铁管,距五号变电所近的一端电缆已经被泥沙覆盖用手摸不到铁管。
