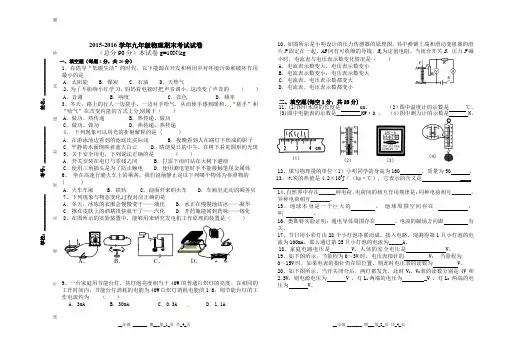

__年级 _______ 期___第_1_页 共_4_页 __年级 _______ 期___第_2_页 共_4_页学校：_______________ 考号：_______________ 姓名：_______________----------------请---------------------不---------------------要---------------------在---------------------密---------------------封---------------------线---------------------内---------------------答---------------------题-------------2015-2016学年九年级物理期末考试试卷（总分90分）本试卷g=10N/kg一、填空题（每题2分，共20分）1、在倡导“低碳生活”的时代，以下能源在开发和利用中对环境污染和破坏作用最小的是A ．太阳能B ．煤炭C ．石油D ．天然气 2、为了不影响小红学习，妈妈看电视时把声音调小，这改变了声音的 （ ） A ．音调 B ．响度 C ．音色 D ．频率3、冬天，路上的行人一边搓手，一边对手哈气，从而使手感到暖和。

“搓手”和“哈气”在改变内能的方式上分别属于（ ） A ．做功、热传递 B ．热传递、做功 C ．做功、做功 D ．热传递、热传递4、 下列现象可以用光的折射解释的是 ( )A ．在游泳池边看到的池底比实际浅B ．夜晚看到人在路灯下形成的影子C ．平静的水面倒映着蓝天白云D ．晴朗夏日的中午，在树下看见圆形的光斑 5、关于安全用电，下列说法正确的是 （ ）A ．开关安装在电灯与零线之间B ．打雷下雨时站在大树下避雨C ．使用三角插头是为了防止触电D ．使用测电笔时手不能接触笔尾金属体 6、 坐在高速行驶火车上的乘客，我们说他静止是以下列哪个物体为参照物的( )A ．火车车厢B ．铁轨C ．迎面开来的火车D ．车厢里走动的乘务员 7、下列现象与物态变化过程对应正确的是A ．冬天，冰冻的衣服会慢慢变干——液化B ．水正在慢慢地结冰——凝华C ．擦在皮肤上的酒精很快就干了——汽化D ．开药瓶能闻到药味——熔化 8、在图所示的实验装置中，能够用来研究发电机工作原理的装置是（ ）9、一台家庭用节能台灯，其灯泡亮度相当于40W 的普通白炽灯的亮度。

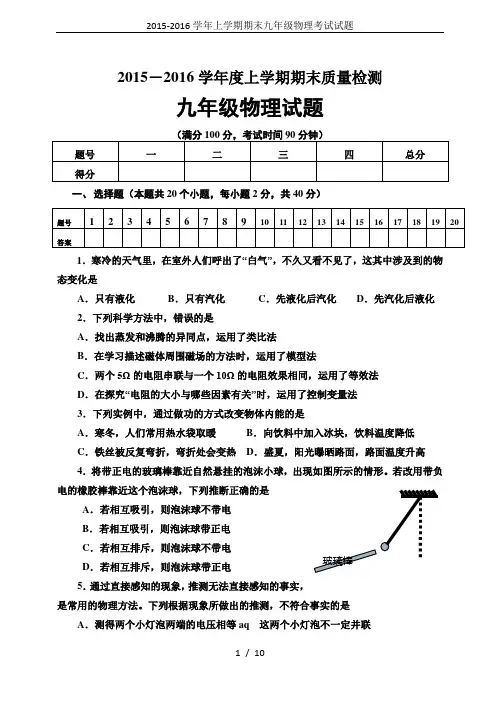

2015－2016学年度上学期期末质量检测九年级物理试题一、 选择题（本题共20个小题，每小题2分，共40分）1．寒冷的天气里，在室外人们呼出了“白气”，不久又看不见了，这其中涉及到的物态变化是A ．只有液化B ．只有汽化C ．先液化后汽化D ．先汽化后液化2．下列科学方法中，错误的是A ．找出蒸发和沸腾的异同点，运用了类比法B ．在学习描述磁体周围磁场的方法时，运用了模型法C ．两个5Ω的电阻串联与一个10Ω的电阻效果相同，运用了等效法D ．在探究“电阻的大小与哪些因素有关”时，运用了控制变量法3．下列实例中，通过做功的方式改变物体内能的是A ．寒冬，人们常用热水袋取暖B ．向饮料中加入冰块，饮料温度降低C ．铁丝被反复弯折，弯折处会变热D ．盛夏，阳光曝晒路面，路面温度升高4．将带正电的玻璃棒靠近自然悬挂的泡沫小球，出现如图所示的情形。

若改用带负电的橡胶棒靠近这个泡沫球，下列推断正确的是A ．若相互吸引，则泡沫球不带电B ．若相互吸引，则泡沫球带正电C ．若相互排斥，则泡沫球不带电D ．若相互排斥，则泡沫球带正电 5．通过直接感知的现象，推测无法直接感知的事实，是常用的物理方法。

下列根据现象所做出的推测，不符合事实的是A ．测得两个小灯泡两端的电压相等aq 这两个小灯泡不一定并联B ．如图在静止的小磁针上方平行架一根导线，给导线通电时小磁针发生偏转通电导体周围存在磁场C ．小磁针放在磁体旁受力偏转磁体周围有磁场D ．马路两边的路灯同时亮、同时灭路灯是串联的 6．如图所示的电路，电源电压不变，闭合开关S 后，灯L 1和L 2均发光，过了一段时间，一盏灯突然熄灭，而电流表和电压表的示数都不变，则发生的故障可能是A ．灯L 1短路B ．灯L 2短路C ．灯L 1开路D ．灯L 2开路7．如右图所示，在做“连接串联电路”的实验中，一小组同学闭合开关后发现灯泡L 1比L 2亮，则A ．通过L 1的电流大B ．通过L 2的电流大C ．通过两灯的电流一样大D ．无法判断两灯的电流大小 8．一个标有“220V 100W”的电热器，当通过它的电流为0.4A 时，它的实际功率A ．大于额定功率B ．小于额定功率C ．等于额定功率D ．条件不足，无法确定9．下列关于新材料及信息传递的说法中，正确的是A ．移动电话（手机）利用超声波传递信息B ．声呐利用电磁波传递信息C ．超导体主要用于制作电饭锅等电热器D ．半导体可用来制作LED 灯的发光二极管10．如图所示电路中，电源电压不变，开关S 闭合后，滑动变阻器滑片向右移动，下列说法中正确的是A ．电流表示数变大 ，电压表示数变大B ．电流表示数变小，电压表示数不变C ．电压表示数变小，灯泡变暗D ．电压表示数变大，灯泡变亮11．家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当再将一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作，关于这种现象以及形成的原因，以下说法正确的是A. 可能是插头插入这个插座时，导致火线和零线相接触形成了短路B ．可能是这个用电器的插头与插座没有形成良好接触，仍然是断路状态C．可能同时工作的用电器过多，导致干路中总电流过大，保险开关跳闸D．可能是这个插座的火线和零线原来就相接触形成了短路12．POS刷卡机的广泛应用给人们的生活带来了便利。

【物理】重庆市南开中学九年级上册期末精选试卷检测题一、初三物理电流和电路易错压轴题（难）1．某小组同学通过自学得知：在两种金属组成的回路中，如果使两个接触点的温度不同，便在回路中将会出现电流．为了验证和探究其中规律，该小组利用铁丝和铜丝两种导线组成图（a）所示的闭合回路，并将相连的两个交叉点A、B分别置于烧杯中和酒精灯上方．做了如图（a）、（b）、（c）、（d）所示的四次实验．请仔细观察图中的装置、操作和现象，归纳得出初步结论．（1）分析比较图中（a）（b）两图中的装置、操作和现象，归纳得出初步结论：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流________．（2）分析比较图中（a）（c）两图[或（b）（d）两图]，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部进行加热时，闭合回路中的电流表示数________（选填“变大”、“不变”或“变小”）．据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低________．【答案】越小不变无关【解析】【分析】【详解】(1)比较a、b两次实验可知,当相互连接的两种金属丝的材料不变时,(a)中冰水混合物与酒精灯火焰的温度差比较大,电流表示数大;(b)中开水与酒精灯火焰的温度差较小，电流表的示数小，故可得出的结论为：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流越小；(2)分析比较图中(a)(c)两图(或(b)(d)两图)，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部和最长处进行加热时，闭合回路中的电流表示数相同，据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低无关．【点睛】根据图示判断两个接触点的温度差，然后比较实验中电流表的示数，并与已有的结论对比．2．实验室备有下列器材：A．待测定值电阻R x：阻值在49～52Ω之间B．滑动变阻器：最大阻值如图甲C．滑动变阻器：最大阻值如图乙D．定值电阻R0：阻值20ΩE．电压表V：测量范围0～3VF．电源E：电源电压恒为4.5VG．单刀双掷开关（双向开关）S及导线若干为了较精确地测出待测电阻R x的电阻，小明设计了图丙所示的电路．（1）在小明设计的电路中，滑动变阻器应选________（填器材前面的序号字母）．（2）小明在实验中的主要操作步骤及记录的数据是：Ⅰ．将开关S掷向1，由________（填“a至b”或“b至a”）移动滑动变阻器的滑片P 至某一位置，读出V表的示数为2.5V；Ⅱ．保持滑动变阻器滑片P的位置不变，将开关S掷向2，读出V表的示数为1.5V．根据小明的测量数据可以得到待测电阻的阻值R x=________Ω．【答案】C b至a 50【解析】【分析】【详解】（1）根据串联电路的分压特点可知，若接最大阻值为20Ω的滑动变阻器时，根据串联电路电压与与电阻成正比的规律，电阻两端分得的电压最小为49Ω4.5 3.249Ω20ΩXXRU V VR R⨯≈++甲＝＞3V,即此滑动变阻器的最大阻值过小，故应选择最大阻值较大的C规格的滑动变阻器．（2）将开关S掷向1时，因开关闭合前，保护电路的滑动变阻器处于最大阻值的b，由b至a移动滑动变阻器的滑片P至某一位置，如下图所示：则，X XXU U UIR R-＝＝,即2.5V 4.5V 2.5VXR R-＝﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①;保持滑动变阻器滑片P的位置不变，将开关S掷向2时，如下图所示：则000'U U U I R R ＝＝-,即1.5V 4.5V 1.5V 20ΩR＝-﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②,由①②两式可得：50ΩX R ＝．【点睛】根据串联电路的分压特点求出待测电阻与滑动变阻器串联时分得的最小电压，再与电压表的量程相比较即可选择滑动变阻器的规格；闭合开关前，保护电路的滑动变阻器处于最大阻值处；当开关S 掷向1时，待测电阻与滑动变阻器串联，电压表测待测电阻两端的电压；保持滑动变阻器滑片P 的位置不变，将开关S 掷向2时，定值电阻与滑动变阻器串联，电压表测定值电阻两端的电压，根据串联电路的电流特点和欧姆定律分别得出等式，解等式即可求出待测电阻的阻值．3．如图是一个模拟交通路口红绿灯工作的实验电路，请你用笔画线代替导线，只添加两根导线，实物电路图补充完整．要求：红灯亮时，黄灯和绿灯都不亮； 当红灯灭时，黄灯和绿灯可以分别亮一盏．【答案】【解析】由题意知红灯亮时，黄灯和绿灯都不亮； 当红灯灭时，黄灯和绿灯可以分别亮一盏．说明三盏灯互不影响，也就是说三盏灯是并联；结合实物图，S1是控制红灯和黄灯；S2控制绿灯和黄灯，故连接电路图如图．4．小丽做测量小灯泡电功率的实验（小灯泡标有“2.5V”字样，电阻约10Ω）。

南开区2015-2016学年度第一学期期末质量检测九年级物理试卷一、单项选择题（本大题共10小题，每小题3分，共30分。

每小题给出的四个选项中，只有一个最符合题意）1、下列对生活中的现象解释正确的是（）A．摔碎了的瓷碗很难拼合在一起﹣﹣分子间存在斥力B．排骨藕汤热的时候香气四溢﹣﹣温度越高，分子的运动越剧烈C．房间长时间不打扫就会布满灰尘﹣﹣分子在不停地做无规则运动D．水壶里的水烧开时，水蒸气把壶盖顶起——机械能转化为内能2、为了判断一个有绝缘柄的金属棒的带电情况，让它接触一个因带负电而使箔片张开一定角度的验电器的金属球，下面的判断中正确的是（）A．如果两箔片张角变小，金属棒一定带正电B．如果两箔片张角变小，金属棒一定带负电C．如果两箔片张角不变，金属棒一定不带电D．如果两箔片张开更大的角度，金属棒一定带负电3、小强同学在探究“串联电路电流规律”的实验中，按如图所示连接好了电路，闭合开关S后，观察实验现象，两灯均不发光．为检测出电路故障，他做了以下操作：将电压表接到b、c两点，观察电压表、电流表均无示数；将电压表接到a、b两点，观察电压表有明显示数，而电流表示数几乎为零，则电路故障可能是（）A．电流表烧坏了B．灯L2短路C．灯L2断路D．灯L1断路4、在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变暗，则下列接法中正确的是（）A．M接C，N接B B．M接A，N接B C．M接C，N接D D．M接A，N接D5、关于家庭电路，下列说法中正确的是（）A．工作的用电器越多，总电阻越大B．低于220V的电压对人体是安全的C．空气开关“跳闸”不一定是出现了短路D．只有当人体接触带电体时，才可能发生触电事故6、如图所示是通电螺线管磁感线分布的情形，其中磁感线方向正确的是（）A．B．C．D．7、如图所示，电源电压不变，当S1、S2同时闭合时，电流表示数是0.3A，电压表示数是6V．若两表互换位置，当S2闭合、S1断开，电流表示数是0.2A时，则下列说法不正确的是（）A．电压表示数仍是6V B．R1的阻值是20ΩC．R2的阻值是30ΩD．R2消耗的功率为0.4W8、在图中，导体A、B是由同种材料做成的，A和B等长，但A比B的横截面积大，当S 闭合后，在相同时间内，下列叙述正确的是（）A．电流通过A、B所做的功是W A＞W BB．电流通过A、B所做的功是W A＜W BC．电流通过A、B所做的功是W A=W BD．无法比较电流通过A、B时做功的大小9、对于1kW•h电能的作用，下列说法中正确的是（）A．能使笔记本电脑工作约3minB．能使笔记本电脑工作约3hC．能使洗衣机工作约30hD．能使洗衣机工作约3h10、在如图所示的电路中，闭合开关S，断开开关S1和S2，调节滑动变阻器的滑片P使其位于变阻器的最左端a处，此时灯泡L恰好正常发光，电流表A和电压表V均有示数．已知变阻器的总电阻大于灯泡L的电阻，以下判断正确的是（）A．若保持S1和S2断开，让P缓慢向右滑动，灯泡L有可能被烧毁B．若保持P在a处不动，S1仍断开，闭合S2后，A表和V表示数将变小C．若保持P在a处不动，S1仍断开，闭合S2后，A表和V表示数均不变D．若保持S2断开，将P移至变阻器最右端b，再闭合S1后，A表和V表均仍有示数二、多项选择题（本大题共3小题，每小题3分，共9分。

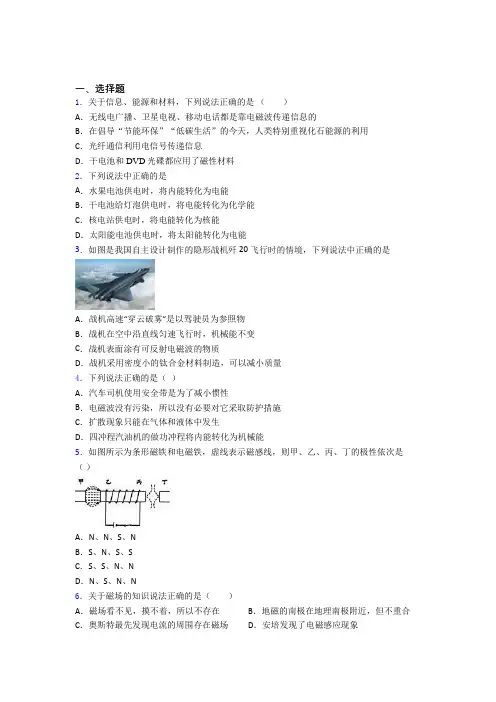

一、选择题1．关于信息、能源和材料，下列说法正确的是（）A．无线电广播、卫星电视、移动电话都是靠电磁波传递信息的B．在倡导“节能环保”“低碳生活”的今天，人类特别重视化石能源的利用C．光纤通信利用电信号传递信息D．干电池和DVD光碟都应用了磁性材料2．下列说法中正确的是A．水果电池供电时，将内能转化为电能B．干电池给灯泡供电时，将电能转化为化学能C．核电站供电时，将电能转化为核能D．太阳能电池供电时，将太阳能转化为电能3．如图是我国自主设计制作的隐形战机歼20飞行时的情境，下列说法中正确的是A．战机高速“穿云破雾”是以驾驶员为参照物B．战机在空中沿直线匀速飞行时，机械能不变C．战机表面涂有可反射电磁波的物质D．战机采用密度小的钛合金材料制造，可以减小质量4．下列说法正确的是（）A．汽车司机使用安全带是为了减小惯性B．电磁波没有污染，所以没有必要对它采取防护措施C．扩散现象只能在气体和液体中发生D．四冲程汽油机的做功冲程将内能转化为机械能5．如图所示为条形磁铁和电磁铁，虚线表示磁感线，则甲、乙、丙、丁的极性依次是（）A．N、N、S、NB．S、N、S、SC．S、S、N、ND．N、S、N、N6．关于磁场的知识说法正确的是（）A．磁场看不见，摸不着，所以不存在B．地磁的南极在地理南极附近，但不重合C．奥斯特最先发现电流的周围存在磁场D．安培发现了电磁感应现象7．关于家庭电路和安全用电，下列说法中正确的是（ ） A ．用电器失火时，应先灭火，再切断电源 B ．用电器的金属外壳接零线即可，不需要接地C ．家庭电路中若安装了漏电保护器，无需再安装空气开关D ．家庭电路中，控制用电器的开关应接在火线和用电器之间 8．如图所示是家庭电路的一部分，下列说法中正确的是（ ）A ．若保险丝熔断了，可以用铜丝代替B ．电冰箱的插头插入三孔插座时，能使电冰箱的金属外壳接地C ．使用试电笔辨别火线时，手指要接触笔尖金属体D ．灯泡与开关的连接符合安全用电原则9．如图所示分别是小明家上月初和上月末电能表的示数。

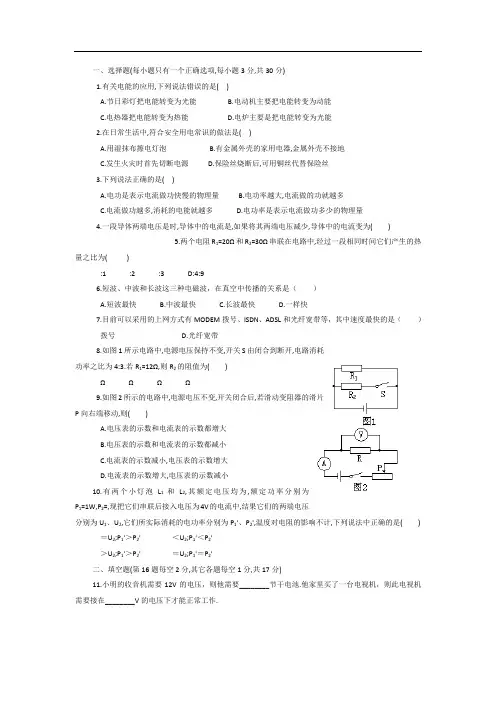

一、选择题(每小题只有一个正确选项,每小题3分,共30分)1.有关电能的应用,下列说法错误的是( )A.节日彩灯把电能转变为光能B.电动机主要把电能转变为动能C.电热器把电能转变为热能D.电炉主要是把电能转变为光能2.在日常生活中,符合安全用电常识的做法是( )A.用湿抹布擦电灯泡B.有金属外壳的家用电器,金属外壳不接地C.发生火灾时首先切断电源D.保险丝烧断后,可用铜丝代替保险丝3.下列说法正确的是( )A.电功是表示电流做功快慢的物理量B.电功率越大,电流做的功就越多C.电流做功越多,消耗的电能就越多D.电功率是表示电流做功多少的物理量4.一段导体两端电压是时,导体中的电流是,如果将其两端电压减少,导体中的电流变为( )5.两个电阻R1=20Ω和R2=30Ω串联在电路中,经过一段相同时间它们产生的热量之比为( ):1 :2 :3 D:4:96.短波、中波和长波这三种电磁波，在真空中传播的关系是（）A.短波最快B.中波最快C.长波最快D.一样快7.目前可以采用的上网方式有MODEM拨号、ISDN、ADSL和光纤宽带等，其中速度最快的是（）拨号 D.光纤宽带8.如图1所示电路中,电源电压保持不变,开关S由闭合到断开,电路消耗功率之比为4:3.若R1=12Ω,则R2的阻值为( )Ω Ω Ω Ω9.如图2所示的电路中,电源电压不变,开关闭合后,若滑动变阻器的滑片P向右端移动,则( )A.电压表的示数和电流表的示数都增大B.电压表的示数和电流表的示数都减小C.电流表的示数减小,电压表的示数增大D.电流表的示数增大,电压表的示数减小10.有两个小灯泡L1和L2,其额定电压均为,额定功率分别为P1=1W,P2=,现把它们串联后接入电压为4V的电流中,结果它们的两端电压分别为U1、U2,它们所实际消耗的电功率分别为P1'、P2',温度对电阻的影响不计,下列说法中正确的是( )＝U2;P1'＞P2' ＜U2;P1'＜P2'＞U2;P1'＞P2' ＝U2;P1'＝P2'二、填空题(第16题每空2分,其它各题每空1分,共17分)11.小明的收音机需要12V的电压，则他需要________节干电池.他家里买了一台电视机，则此电视机需要接在________V的电压下才能正常工作.12.１度电＝______kWh＝_______J，１度电可供一个“PZ220-40”的电灯正常发光______小时.一同学家中的电能表本月初的示数为,月末的示数为,那么这个同学家本月用的电能为________度.13.把计算机联在一起，可以进行________通信，小红近来学会了上网冲浪，她的电子邮箱是，这表示这个电子邮箱属于__________，邮箱的服务器名叫__________.14.电磁波的波长λ、频率f和波速C三者之间的关系为________.15.有一个标有“8V 4W”的小灯泡,如果接在12V电源上,必须________联一个阻值为_______Ω的电阻才能使小灯泡正常发光,此时在这个电阻上消耗的电功率是_______W.16.将标有“220V 25W”的电灯L1和“220V 60W”的电灯L2串联后接入380V的电路中,最容易烧坏的电灯是________.若仍然串联情况下,要使灯不被损坏,则两灯所消耗的最大总功率为________.三、实验题(共26分)17.(2分)根据图3中所给通电导体的电流方向,标出磁针和通电螺线管的N、S极.18.(8分)某小组同学探究灯光发光时的亮度与哪些因素有关.他们用9只不同规格的灯泡分别接入电路,使它们都正常发光,并用电压表和电流表分别测得灯泡正常发光时的电压和电流.该小组的同学仔细观察灯泡的亮暗程度,把9只灯泡分成3组,每组的亮景程度相同,且第一组最亮,第二组次之,第三组最暗.实验中记录的有关数据分别如表一、表二、表三所示.到的现象,可得出的初步结论是:_______________________________________.(2)分析比较实验序号___________的数据及观察到的现象,可归纳得出的初步结论是:通过灯泡的电流相等时,灯泡两端的电压越大,灯泡越亮.(3)进一步综合分析表一、表二、表三中的数据及观察到的现象,还可得出的结论有:(a)____________________________________________________;(b)____________________________________________________.19.(10分)小明在学习欧姆定律的过程中，分别进行下列探究活动：小明选了以下器材：待测电阻Rx（5～10Ω）、电源（6V），电流表（0～3A）、电压表（0～15V）、滑动变阻器（1Ａ，100Ω）、开关一个、导线若干.(1)他做测定某导体电阻的实验.请你以笔代线完成电路图的连接.(2)当闭合开关后，发现电流表有示数，电压表的示数为零.移动滑动变阻器的滑片时电流表读数有变化，电压表的示数始终为零.其可能的原因是（ ）A.滑动变阻器接触不良B.开关接触不良C.小灯泡两端短路D.小灯泡的灯丝断了(3)小明用某一段电炉丝的电阻换下电阻Rx.实验中,小明通过改变滑动变阻器的阻值,由电流表、电压表读出相应的数值，见表四.(a)请你根据表格将数据绘制到图5中的图表中去.(b)由表格内容及作出的图分析可得出结论:______________________________. (c)测出的电炉丝的电阻为__________.20.(6分)一个电磁学实验箱内有如图6所示器材,请写出利用这些器材可做的三个电磁学实验名称(或目的)及相应器材的字母代号,填在表五中.四、计算题(共27分)21.(10分)电路连接如图7所示,灯泡L上标有“12V ”字样.通电5min,灯泡L正常发光,电流表示数为.请你根据这些已知条件,通过分析和计算,至少求出5个未知的物理量.(要求把物理量的数值和单位都写清楚)22.(9分)如图8所示,R1=30Ω,R2=80Ω,电源电压保持不变,假设灯丝电阻不变.(1)当K、K1、K2都闭合时,电流表A1示数是,小灯泡L恰好正常发光,求电源电压、小灯泡的额定电压和A2示数各是多少(2)当K闭合,K1、K2都断开时,电流表A2的示数是,求小灯泡的实际功率是多少(3)小灯泡的额定功率是多少23.(8分)如图9所示,电源电压不变.闭合开关S,当滑动变阻器R1的滑片P位于b端时,电流表的示数是,电阻R与滑动变阻器R1两端电压之比是3:5,此时R消耗的功率是.已知灯的规格是“10V 10W”,灯丝电阻不随温度变化.求:(1)R的电阻值、滑动变阻器R1的最大电阻值.(2)电流表可能的示数变化范围.(3)当滑动变阻器滑片在何位置时,电路消耗的功率最小,并求出此时灯泡的功率.附加题：28.（9分）如图所示是某压力测力计的电路原理示意图．图中电源电压为并保持不变；定值电阻R0的规格是“400Ω- 15mA”，起保护电路的作用；是由灵敏电流表改装成的指针式测力显示器（电阻忽略不计）；R是一种新型电子元件，在压力不超过600N的前提下，其阻值随压力大小的变化规律如表格中数据所示．(1) R0上允许消耗的最大功率是多少(2)分析表格数据可知：电子元件的阻值R随压力F变化的关系式是R= ▲．(3)该测力计的量程是多少(4)若要增大诙测力计的量程，请说出两种改进方法．物理试题参考答案, 220 , ×106, 25, 19 13.网络, Xiaohong-168, =λf 15.串, 8, 2 , 17.(如图) 18.(1)电压相同时,电流越大,灯泡越亮 (2)4与7、5与8、6与9(3)(a)当灯泡两端电压与通过灯泡的电流乘积相等时,灯泡亮度相同 (b)当灯泡两端电压与通过灯泡的电流乘积越大,灯泡亮度越亮 19.(1)(如图) (2)C (3)(a)(如图)(b)电阻一定时,通过导体的电流与导体两端电压成正比(c)Ω20.(如右表)21.额定电流 灯泡电阻40Ω 灯泡的电功1080J 电阻阻值50Ω 电阻功率电阻消耗电能864J 电流做的总功1944J 22.(1)12V, 12V, 0A (2) (3)23.(1)30Ω, 50Ω (2)～ (3)P 滑到b 端时,功率最小;附加题 (1) P 0= (2)R= (3)R 总=500Ω R= R 总- R 0= 500Ω- 400Ω=100Ω根据R 和F 的关系可知：量程F= 500N (4)方法一：换R 0，增大R 0的阻值 方法二：换电源，减小电源电压>表五实验名称(或实验目的。

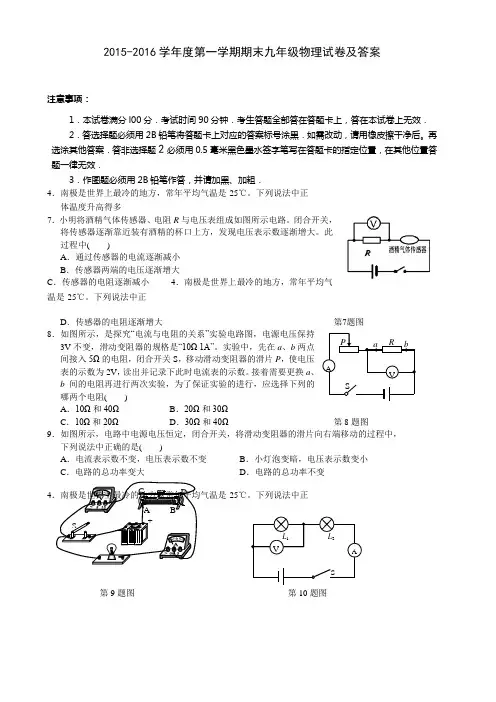

L 1VASL 22015-2016学年度第一学期期末九年级物理试卷及答案注意事项：1．本试卷满分l00分．考试时间90分钟．考生答题全部答在答题卡上，答在本试卷上无效． 2．答选择题必须用2B 铅笔将答题卡上对应的答案标号涂黑．如需改动，请用橡皮擦干净后。

再选涂其他答案．答非选择题2必须用0.5毫米黑色墨水签字笔写在答题卡的指定位置，在其他位置答题一律无效．3．作图题必须用2B 铅笔作答，并请加黑、加粗．4．南极是世界上最冷的地方，常年平均气温是-25℃。

下列说法中正 体温度升高得多7．小明将酒精气体传感器、电阻R 与电压表组成如图所示电路。

闭合开关，将传感器逐渐靠近装有酒精的杯口上方，发现电压表示数逐渐增大。

此过程中( )A ．通过传感器的电流逐渐减小B ．传感器两端的电压逐渐增大C ．传感器的电阻逐渐减小 4．南极是世界上最冷的地方，常年平均气温是-25℃。

下列说法中正D ．传感器的电阻逐渐增大 第7题图 8．如图所示，是探究“电流与电阻的关系”实验电路图，电源电压保持3V 不变，滑动变阻器的规格是“10Ω 1A”。

实验中，先在a 、b 两点间接入5Ω的电阻，闭合开关S ，移动滑动变阻器的滑片P ，使电压表的示数为2V ，读出并记录下此时电流表的示数。

接着需要更换a 、b 间的电阻再进行两次实验，为了保证实验的进行，应选择下列的哪两个电阻( )A ．10Ω和40ΩB ．20Ω和30ΩC ．10Ω和20ΩD ．30Ω和40Ω 第8题图9．如图所示，电路中电源电压恒定，闭合开关，将滑动变阻器的滑片向右端移动的过程中， 下列说法中正确的是( )A ．电流表示数不变，电压表示数不变B ．小灯泡变暗，电压表示数变小C ．电路的总功率变大D ．电路的总功率不变4．南极是世界上最冷的地方，常年平均气温是-25℃。

下列说法中正第9题图 第10题图—+A BC D SA V S R a b P10．如图所示，当开关合上后，发现电压表的示数为0V，若故障只有一处，对这一现象，下列判断中肯定错误的是（）A．灯L1断路 B.灯L2断路 C. 灯L1短路 D.电压表接触不良11．把标有“12V 36W”的灯泡L1和“8V 16W”的灯泡L2串联后接在电源的两端，其中一只灯泡正常发光，另一只灯泡没有达到额定功率，则下列选项中正确的是（）A．该电源的电压为24V B．电路中的电流为1.5AC．两灯泡的总功率为32W D．灯L1的实际电压大于灯L2的实际电压12．在如图的电路中，灯泡L上标有“6V4W”的字样，当S、S1均闭合时，灯泡正常发光，电压表示数为12V；若再断开S1，灯泡的实际功率变为原来的1/4，则下列选项中正确的是（）A．电路中电源电压为24VB．电阻R1的阻值为27ΩC．断开S1后，电压表的示数变大第12题图D．断开S1前后，电流表的示数之比为4:1二、填空题（每空1分，共28分）13．巴西世界杯足球赛正在火热地进行中。

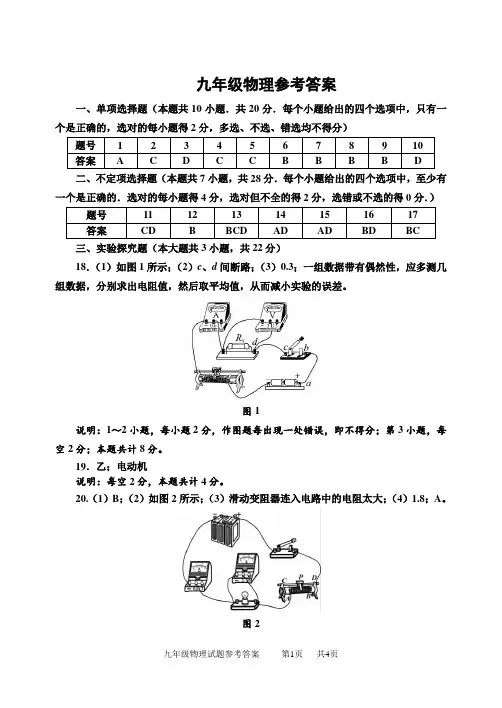

九年级物理参考答案一、单项选择题（本题共10小题．共20分．每个小题给出的四个选项中，只有一个是正确的，选对的每小题得2分，多选、不选、错选均不得分）二、不定项选择题（本题共7小题，共28分．每个小题给出的四个选项中，至少有一个是正确的．选对的每小题得4分，选对但不全的得2分，选错或不选的得0分．）三、实验探究题（本大题共3小题，共22分）18．（1）如图1所示；（2）c、d间断路；（3）0.3；一组数据带有偶然性，应多测几组数据，分别求出电阻值，然后取平均值，从而减小实验的误差。

图1说明：1～2小题，每小题2分，作图题每出现一处错误，即不得分；第3小题，每空2分；本题共计8分。

19．乙；电动机说明：每空2分，本题共计4分。

20.（1）B；（2）如图2所示；（3）滑动变阻器连入电路中的电阻太大；（4）1.8；A。

图2说明：1～3小题，每小题2分，作图题每出现一处错误，即不得分；第4小题，每空2分；本题共计10分。

四、计算题（本大题共3小题，共24分．解答时应写出必要的文字说明、公式和重要的计算步骤，只写出最后答案的不能得分）21.（1）设混合后共同的温度为t混，根据“Q吸＝Q放”可得，c水m水（t混－t0水）＝c金m金（t0金－t混）∴4.2×103J/（kg•℃）×0.1kg×（t混－30℃）＝0.42×103J/（kg•℃）×0.05kg×（1080℃－t混），……………………………………………………………………………3分解得：t混＝80℃…………………………………………………………1分（2）金属球放出的热量Q放＝c金m金（t0金－t混）＝0.42×103J/（kg•℃）×0.05kg×（1080℃－80℃）…………………1分＝2.1×104J………………………………………………………………1分图30 U I ＝12V0.05A＝240Ω＝240Ω－20Ω＝220Ω图40U I '＝12V 0.04A＝300Ω ∴热敏电阻阻值R 1′＝R ′总－R 2＝300Ω－20Ω＝280Ω由图可得，对应的浴室内温度为22℃……………………………………2分 ∴浴室内温度可控制在22℃～30℃范围内．23.（1）当开关S 1、S 3都断开、S 2闭合时，等效电路如图5所示。

L 1VASL 22015-2016学年度第一学期期末九年级物理试卷及答案注意事项：1．本试卷满分l00分．考试时间90分钟．考生答题全部答在答题卡上，答在本试卷上无效． 2．答选择题必须用2B 铅笔将答题卡上对应的答案标号涂黑．如需改动，请用橡皮擦干净后。

再选涂其他答案．答非选择题2必须用0.5毫米黑色墨水签字笔写在答题卡的指定位置，在其他位置答题一律无效．3．作图题必须用2B 铅笔作答，并请加黑、加粗．4．南极是世界上最冷的地方，常年平均气温是-25℃。

下列说法中正 体温度升高得多7．小明将酒精气体传感器、电阻R 与电压表组成如图所示电路。

闭合开关，将传感器逐渐靠近装有酒精的杯口上方，发现电压表示数逐渐增大。

此过程中( )A ．通过传感器的电流逐渐减小B ．传感器两端的电压逐渐增大C ．传感器的电阻逐渐减小 4．南极是世界上最冷的地方，常年平均气温是-25℃。

下列说法中正D ．传感器的电阻逐渐增大 第7题图 8．如图所示，是探究“电流与电阻的关系”实验电路图，电源电压保持3V 不变，滑动变阻器的规格是“10Ω 1A”。

实验中，先在a 、b 两点间接入5Ω的电阻，闭合开关S ，移动滑动变阻器的滑片P ，使电压表的示数为2V ，读出并记录下此时电流表的示数。

接着需要更换a 、b 间的电阻再进行两次实验，为了保证实验的进行，应选择下列的哪两个电阻( )A ．10Ω和40ΩB ．20Ω和30ΩC ．10Ω和20ΩD ．30Ω和40Ω 第8题图9．如图所示，电路中电源电压恒定，闭合开关，将滑动变阻器的滑片向右端移动的过程中， 下列说法中正确的是( )A ．电流表示数不变，电压表示数不变B ．小灯泡变暗，电压表示数变小C ．电路的总功率变大D ．电路的总功率不变4．南极是世界上最冷的地方，常年平均气温是-25℃。

下列说法中正第9题图 第10题图—+A BC D SA V S R a b P10．如图所示，当开关合上后，发现电压表的示数为0V，若故障只有一处，对这一现象，下列判断中肯定错误的是（）A．灯L1断路 B.灯L2断路 C. 灯L1短路 D.电压表接触不良11．把标有“12V 36W”的灯泡L1和“8V 16W”的灯泡L2串联后接在电源的两端，其中一只灯泡正常发光，另一只灯泡没有达到额定功率，则下列选项中正确的是（）A．该电源的电压为24V B．电路中的电流为1.5AC．两灯泡的总功率为32W D．灯L1的实际电压大于灯L2的实际电压12．在如图的电路中，灯泡L上标有“6V4W”的字样，当S、S1均闭合时，灯泡正常发光，电压表示数为12V；若再断开S1，灯泡的实际功率变为原来的1/4，则下列选项中正确的是（）A．电路中电源电压为24VB．电阻R1的阻值为27ΩC．断开S1后，电压表的示数变大第12题图D．断开S1前后，电流表的示数之比为4:1二、填空题（每空1分，共28分）13．巴西世界杯足球赛正在火热地进行中。

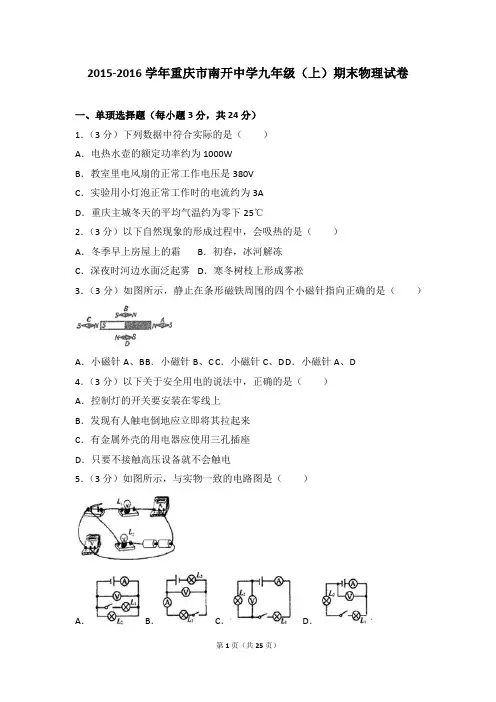

2015-2016学年重庆市南开中学九年级（上）期末物理试卷一、单顼选择题（每小题3分，共24分）1．（3分）下列数据中符合实际的是（）A．电热水壶的额定功率约为1000WB．教室里电风扇的正常工作电压是380VC．实验用小灯泡正常工作时的电流约为3AD．重庆主城冬天的平均气温约为零下25℃2．（3分）以下自然现象的形成过程中，会吸热的是（）A．冬季早上房屋上的霜B．初春，冰河解冻C．深夜时河边水面泛起雾D．寒冬树枝上形成雾凇3．（3分）如图所示，静止在条形磁铁周围的四个小磁针指向正确的是（）A．小磁针A、B B．小磁针B、C C．小磁针C、D D．小磁针A、D4．（3分）以下关于安全用电的说法中，正确的是（）A．控制灯的开关要安装在零线上B．发现有人触电倒地应立即将其拉起来C．有金属外壳的用电器应使用三孔插座D．只要不接触高压设备就不会触电5．（3分）如图所示，与实物一致的电路图是（）A．B．C．D．6．（3分）以下有关电与磁的说法中，不正确的是（）A．磁感线是假设存在的有向非闭合曲线B．磁场虽看不见摸不着，但却是客观存在的C．通电导体周围的磁场方向与电流方向有关D．通电螺线管对通电直导线也可能有力的作用7．（3分）如图所示电路中，L1标有“3V 6W”，L2上标有“6V 6W”，电源电压保持不变，选择不同阻值的定值电阻R0接入电路中，当S1闭合，S2无论接a还是b，都能使灯正常发光，则R0的阻可能是（）A．7.5ΩB．6ΩC．3ΩD．15Ω8．（3分）如图所示的电路中，滑动变阻器是用均匀的电阻线紧密缠绕而成，滑动变阻器的最大阻值刚好等于定值电阻R1的阻值，闭合开关并使滑片从最右端向左匀速移动至最左端．电压表V1的示数U1，电压表V2的示数U2，电流表示数I，滑片移动距离L，电流表指针偏转角度θ，滑片移动时间t等物理量间的关系如图所示，其中与实际不相符的是（）A．B．C．D．二、填空题（每空1分，作图每图1分，共12分）9．（2分）著名的实验，首次揭示了电流磁效应的存在；德国物理学家最先通过实验归纳出“一段导体中的电流，跟加在这段导体两端电压成正比，跟这段导体的电阻成反比”的定量关系．10．（2分）某出租车使用天然气作为燃料，在一段时间匀速行驶的过程中消耗了420g天然气，若这些天然气完全燃烧，可放出热量J．若该出租车在该时段内行驶里程为5.544km，受到的平均阻力为1000N，则该出租车的燃料利用率为．（天然气的热值为4.4×107J/kg）11．（2分）如图所示为小明家的电能表11月月初的表盘．（1）11月共耗电120kW•h，11月月底对电能表的读数应为kW•h：（2）某电暖设备的铭牌上标示为“220V 605W”，若将家里所有其他用电器均关闭，只留该用电器工作时，电能表转盘在3min内转了50转，则他家电路的实际电压为V．（不考虑温度对电阻的影响）12．（2分）如图所示，允许通过定值电阻器R0和变阻器R的最大电流均为1.0A，电流表选用的量程为0～0.6A，电压表选用的量程为0～3V，闭合开关，滑片在b端时电流表示数为0.1A，变阻器R的电功率为0.9W，移动滑片至某一位置时，电流表示数为0.25A，变阻器尺的功率为 1.875W，则定值电阻器R0的阻值为Ω．滑片由b向a滑动的过程中，在保证电路各元件安全的情况下，整个电路的电功率变化范围为W．13．（2分）阅读短文，回答文后问题．电饭煲省电小窍门现在市面上的电饭煲分为两种：一种是机械电饭煲，另外一种是电脑电饭煲．使用机械电饭煲时，电饭煲上盖一条毛巾，注意不要遮住出气孔，这样可以节能．当米汤沸腾后，将按键抬起利用电热盘的余热将米汤蒸干，再摁下按键，焖15分钟即可食用．电饭煲用完后，一定要拔下电源插头，不然电饭煲内温度下降到70度以下时，会自动通电，这样既费电又会缩短使用寿命．尽量选择功率大的电饭煲，因为煮同量的米饭，700瓦的电饭煲比500瓦的电饭煲要省时间．电脑电饭煲一般功率较大，在800瓦左右，从而节能，但价格稍贵．（1）“盖条毛巾时，注意不要遮住出气孔”的原因是：；（2）“尽量选择功率大的电饭煲可以省电”的原因是：．14．（2分）请在甲图中补齐家庭电路的电路连线；在图乙中标出螺线管N极的位置．三、实验题（15题5分，16题8分，17题9分，共22分）15．（5分）俊杰同学用图甲的实验装置探究“某固体熔化时温度的变化规律”．（1）加热过程中某一时刻温度计的示数如图乙所示，读数为℃；（2）根据实验数据，俊杰绘出了熔化图象丙，由图象可知，此固体是（选填“晶体”或“非晶体”），物体在熔化过程中内能（选填“增大”、“减小”或“不变”），温度（选填“升高”、“降低”或“不变”），CD段物体处于态．16．（8分）在“测定小灯泡的功率”的实验中，小明和小亮同学设计的电路如图甲所示，他选用的小灯泡额定电压为3.8V，电阻约为15Ω，电源电压为6V且保持不变．（1）有两种规格的滑动变阻器，分别是标有“5Ω 1A”的R1、和标有“50Ω 0.5A”的R2，为了实验能顺利完成，应选择（“R1”或“R2”）；（2）连接电路时开关应；（3）小明连好电路后，闭合开关S，发现灯泡不发光，电流表的示数为零，电压表的示数为6V，产生故障的原因一定是两个接线柱（选填接线柱编号）间的电路发生了（“开路”或“短路”）．（4）小亮连好电路后，闭合开关S，也发现灯泡不发光，但电流表、电压表均有示数，产生这种现象的原因是．（5）小明排除故障后，调节滑动变阻器使电压表的示数为V时，灯正常发光，此时电流表的示数位置如图丙所示，则灯泡的额定功率为W．（6）小明测量并记录了多组不同电压下灯的电流，发现通过灯丝的电流与灯两端电压并不是正比关系，其原因可能是．17．（9分）图（一）甲是小明“探究电流与电阻的关系”的实验电路．己知电源电压恒为4.5V，滑动变阻器规格为“20Ω 1A”，可供选择的定值电阻的阻值为5Ω、10Ω、15Ω、20Ω、25Ω和30Ω．（1）小明根据图甲连接的实物电路如图（一）乙所示，其中一根导线连接是错误的，请在图（一）乙中将这根线打上“×”，并补画出正确的连线．（2）电路连接正确后，先用5Ω的定值电阻进行实验，闭合开关后，移动滑动变阻器的滑片，此时电流表的示数如图（一）丙所示，则电路中的电流为A；再将5Ω的定值电阻换成10Ω定值电阻进行实验，移动滑片直至电压表示数为V，并记录电流表的示数．（3）小明还想利用该电路多测几组数据，但他发现还能够选用的只有阻值为Ω的定值电阻器．（4）小明观察其他小组的实验时发现，他们所用的干电池的电压并不稳定，向老师请教后得知，“干电池内部其实是有电阻的，分析电路时可以把干电池看成是由一个电压为U、电阻为0的理想电源与一个电阻值为r的电阻串联而成”，如图（二）甲所示．在老师指导下，小明设计了图（二）乙所示的电路来测量一节干电池内部的电阻．a．按照图（二）乙连接电路时，闭合开关前滑动变阻器的滑片P应位于最（“左”或“右”）端；b．根据实验中电压表和电流表的读数绘出U﹣I图象如图（二）丙所示，变阻器的最大阻值为Ω，当电流表示数如图二（丁）所示时电压表示数U=V；c．根据实验数据求得这节干电池内部电阻r=Ω；．d．根据小明研究的结果，实验电路中的电流越大，干电池对外提供的电压就越（“大”或“小”）．四、计算论述题（18题6分，19题8分，20题8分，共22分）18．（6分）如图是一个额定功率为5.5kW的电动机，已知其正常工作电压为220V，线圈电阻为1Ω．求：（1）电动机正常工作1小时消耗的电能；（2）电动机正常工作1秒，电流通过线圈所产生的热量．19．（8分）图甲所示是我市某家用电辅热式平板太阳能热水器，其电加热器的额定功率为1500W．图乙是其储水箱水位探测电路原理图，其中电源电压为12V，水位指示表（由量程为0～0.6A电流表改成），R0阻值为10Ω，R x为压敏电阻，其阻值与储水箱水深的关系如图丙所示．求：（1）热水器正常加热时，电热丝电阻；（结果保留一位小数）（2）阴雨天，将储水箱中50kg、30℃的水加热到50℃，正常通电时间；[设电=4.2×103J/（kg•℃）]热全部被水箱中的水吸收且水无热损失，c水（3）当水位指示表指示储水箱水深为40cm时，探测电路中压敏电阻R x的电功率．20．（8分）小李同学根据教材的建议，用3Ω、6Ω、12Ω的定值电阻各一个，制作了一个电路“黑箱”，内部结构如图甲所示．a、b、c、d为四条引线的接线柱．为了确定R1、R2、R3的阻值，小王连接了图乙所示的部分电路，其中电源电压保持不变，约为3v，电流表量程为0.6A，（1）小王将f与a相连，e与b相连，正要闭合开关，小李阻止了他．请通过计算、分析，说明小李为什么要阻止小王．（2）小王保持f与a相连，将e改为与c相连，闭合开关S，电流表示数为I ac；断开S保持f与a相连，将e改为与d相连，闭合S，电流表示数为I ad；小王发现．I ac=2I ad．请通过计算、推理确定R1、R2、R3的阻值．（3）在图甲所示的电路中．若将a、c用导线相连，在a、b间接入电压为U的电源，电路消耗的总功串为P总1；若改为将a，d用导线相连，在a、b间仍接入电压为U的同一电源，电路消耗的总功串为P总2，则P总1：P总2=．2015-2016学年重庆市南开中学九年级（上）期末物理试卷参考答案与试题解析一、单顼选择题（每小题3分，共24分）1．（3分）下列数据中符合实际的是（）A．电热水壶的额定功率约为1000WB．教室里电风扇的正常工作电压是380VC．实验用小灯泡正常工作时的电流约为3AD．重庆主城冬天的平均气温约为零下25℃【解答】解：A、电热水壶的功率是1000﹣1200W之间，故A正确；B、家用照明电路电压是220V，所以教室里电风扇的正常工作电压是220V，故B 错误；C、实验用小灯泡正常工作电流不到1A，故C错误；D、重庆地处温带，冬天的平均气温是0℃左右，故D错误．故选A．2．（3分）以下自然现象的形成过程中，会吸热的是（）A．冬季早上房屋上的霜B．初春，冰河解冻C．深夜时河边水面泛起雾D．寒冬树枝上形成雾凇【解答】解：A、冬季早上房屋上的霜，是空气中的水蒸气遇冷由气态直接变为固态而成的，是凝华现象，凝华要放出热量，故A不符合题意；B、初春，冰河解冻，是熔化现象，熔化需要吸收热量，故B符合题意；C、深夜时河边水面泛起雾，是液化现象，液化要放出热量，故C不符合题意；D、寒冬树枝上形成雾凇，是凝华现象，凝华要放出热量，故D不符合题意．故选B．3．（3分）如图所示，静止在条形磁铁周围的四个小磁针指向正确的是（）A．小磁针A、B B．小磁针B、C C．小磁针C、D D．小磁针A、D【解答】解：根据磁场中任一点小磁针北极和该点的磁感线方向一致，所以A 点磁针北极指向右端；B点磁针北极指向左端；C点磁针北极指向右端；D点磁针北极指向左端．综上分析，对照图可知，小磁针N极指向正确的是C和D．故选C．4．（3分）以下关于安全用电的说法中，正确的是（）A．控制灯的开关要安装在零线上B．发现有人触电倒地应立即将其拉起来C．有金属外壳的用电器应使用三孔插座D．只要不接触高压设备就不会触电【解答】解：A、电灯的控制开关应安装在火线上，故A错误；B、有人触电时，用干燥的竹竿或木棍将人与火线挑开，或先切断电源，再实行施救措施，故B错误；C、大功率或带有金属外壳的用电器，其金属外壳一定要通过三孔插座接地，以防用电器外壳带电，会危及人身安全，故C正确；D、安全用电的原则：不接触低压带电体，不靠近高压带电体，故D错误．故选C．5．（3分）如图所示，与实物一致的电路图是（）A．B．C．D．【解答】解：分析实物图可知，电流从正极出发，经电流表、灯泡L1、开关、灯泡L2回负极，电压表并联在L1两端．B图与实物图符合；A图两灯泡并联，与实物图不符合，C图电压表并联在L2两端了，与实物图不符合；D图电压表并联在电源两端了，与实物图不符合．故选B．6．（3分）以下有关电与磁的说法中，不正确的是（）A．磁感线是假设存在的有向非闭合曲线B．磁场虽看不见摸不着，但却是客观存在的C．通电导体周围的磁场方向与电流方向有关D．通电螺线管对通电直导线也可能有力的作用【解答】解：A、磁感线是人们为了研究方便假想出来的，是闭合的曲线，且有一定的方向，故A错误；B、磁场虽看不见摸不着，但却是客观存在的，故B正确；C、通电导体周围的磁场方向与电流方向有关，电流方向改变，磁场方向也随之改变，故C正确；D、通电螺线管周围有磁场，而磁场对通电直导线会有力的作用，故D正确．故选A．7．（3分）如图所示电路中，L1标有“3V 6W”，L2上标有“6V 6W”，电源电压保持不变，选择不同阻值的定值电阻R0接入电路中，当S1闭合，S2无论接a还是b，都能使灯正常发光，则R0的阻可能是（）A．7.5ΩB．6ΩC．3ΩD．15Ω【解答】解：由图可知，S1闭合，当S2接a时，R0与L1串联，L1正常发光，由P=UI可得电流中电流：I==6=2A，根据串联电路特点和欧姆定律可得：U=U0+U1=IR0+U1，即U=2A×R0+3V，同理：S2接b时，R0与L2串联，L2正常发光，电路中电流：I′===1A，所以有：U=U0+U2=I′R0+U2，即U=1A×R0+6V，电源电压保持不变，所以2A×R0+3V=1A×R0+6V，解得：R0=3Ω．故选C．8．（3分）如图所示的电路中，滑动变阻器是用均匀的电阻线紧密缠绕而成，滑动变阻器的最大阻值刚好等于定值电阻R1的阻值，闭合开关并使滑片从最右端向左匀速移动至最左端．电压表V1的示数U1，电压表V2的示数U2，电流表示数I，滑片移动距离L，电流表指针偏转角度θ，滑片移动时间t等物理量间的关系如图所示，其中与实际不相符的是（）A．B．C．D．【解答】解：由电路图可知，R1与R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测电路中的电流，（1）由I=可得，R1两端的电压：U1=IR1，则U1﹣I的图象是正比例函数，故A正确；因串联电路中总电压等于各分电压之和，所以，R1两端的电压：U2=U﹣U1=U﹣IR1，则U2﹣I的图象是一次函数，故B正确；（2）由s=vt可知，L﹣t图象是正比例函数，故C正确；（3）设R2的长度为a，滑片移动的速度为v，则单位长度的电阻为=，由v=可知，t时间内滑片移动的距离为vt，变阻器接入电路中的电阻R1﹣vt×=，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：I==，因I与t不成正比，所以，电流表指针偏转角度θ与滑片移动时间t不成正比，故D错误．故选D．二、填空题（每空1分，作图每图1分，共12分）9．（2分）著名的奥斯特实验，首次揭示了电流磁效应的存在；德国物理学家欧姆最先通过实验归纳出“一段导体中的电流，跟加在这段导体两端电压成正比，跟这段导体的电阻成反比”的定量关系．【解答】解：1820年奥斯特发现：当小磁针发生偏转时，说明了磁场的存在，这就是著名的奥斯特实验；德国物理学家欧姆最先通过实验归纳出“一段导体中的电流，跟加在这段导体两端电压成正比，跟这段导体的电阻成反比”的定量关系，这一规律被称为欧姆定律．故答案为：奥斯特；欧姆．10．（2分）某出租车使用天然气作为燃料，在一段时间匀速行驶的过程中消耗了420g天然气，若这些天然气完全燃烧，可放出热量 1.848×107J．若该出租车在该时段内行驶里程为5.544km，受到的平均阻力为1000N，则该出租车的燃料利用率为30%．（天然气的热值为4.4×107J/kg）【解答】解：（1）天然气完全燃烧放出的热量：Q放=qm=4.4×107J/m3×0.42kg=1.848×107J；（2）出租车所做有用功：W=Fs=1000N×5.544×103m=5.544×106J；出租车热机的效率：η==×100%=30%．故答案为：1.848×107；30%．11．（2分）如图所示为小明家的电能表11月月初的表盘．（1）11月共耗电120kW•h，11月月底对电能表的读数应为787.2kW•h：（2）某电暖设备的铭牌上标示为“220V 605W”，若将家里所有其他用电器均关闭，只留该用电器工作时，电能表转盘在3min内转了50转，则他家电路的实际电压为200V．（不考虑温度对电阻的影响）【解答】解：（1）11月份消耗电能：W=W1﹣W2=667.2kW•h+120kW•h=787.2kW•h．（2）2000r/kW•h表示电能表每转1r，电路中消耗kW•h的电能，电能表转动50r，电路消耗的电能为：W=kW•h=0.025kW•h=0.025×3.6×106J=9×104J．实际功率P===500W，用电器的电阻R===80Ω，===200V．由P=实际电压U实际故答案为：（1）787.2；（2）200．12．（2分）如图所示，允许通过定值电阻器R0和变阻器R的最大电流均为1.0A，电流表选用的量程为0～0.6A，电压表选用的量程为0～3V，闭合开关，滑片在b端时电流表示数为0.1A，变阻器R的电功率为0.9W，移动滑片至某一位置时，电流表示数为0.25A，变阻器尺的功率为1.875W，则定值电阻器R0的阻值为10Ω．滑片由b向a滑动的过程中，在保证电路各元件安全的情况下，整个电路的电功率变化范围为1W～3W．【解答】解：由图示电路图可知，两电阻、电流表串联在电路中，滑片在b端时滑动变阻器阻值全部接入电路，由P=I2R可知滑动变阻器最大阻值：R===90Ω，电流为0.25A时滑动变阻器接入电路的阻值：R′===30Ω，由欧姆定律可知：I===0.1A，则：U=0.1R0+9VI′===0.25A，U=0.25R0+7.5V，则0.1R0+9V=0.25R0+7.5V，解得：R0=10Ω，U=10V；两电阻与电流表串联，两电阻允许的最大电流均为1.0A，电流表量程为0～0.6A，为保证电流表的安全，则电流表允许的最大电流为0.6A，电压表的量程为0～3V，当电压表示数最大为3V时，电路中的电流I=I0最大===0.3A；所以，要保证电路所有元件的安全，电路中的最大电流：I最大=0.3A，电路最大功率：P最大=UI最大=10V×0.3A=3W，滑动变阻器阻值全部接入电路时电路总功率最小，电路最小功率：P最小=UI最小=10V×0.1A=1W，电路功率变化范围是：1W～3W；故答案为：10；1W～3．13．（2分）阅读短文，回答文后问题．电饭煲省电小窍门现在市面上的电饭煲分为两种：一种是机械电饭煲，另外一种是电脑电饭煲．使用机械电饭煲时，电饭煲上盖一条毛巾，注意不要遮住出气孔，这样可以节能．当米汤沸腾后，将按键抬起利用电热盘的余热将米汤蒸干，再摁下按键，焖15分钟即可食用．电饭煲用完后，一定要拔下电源插头，不然电饭煲内温度下降到70度以下时，会自动通电，这样既费电又会缩短使用寿命．尽量选择功率大的电饭煲，因为煮同量的米饭，700瓦的电饭煲比500瓦的电饭煲要省时间．电脑电饭煲一般功率较大，在800瓦左右，从而节能，但价格稍贵．（1）“盖条毛巾时，注意不要遮住出气孔”的原因是：防止毛巾遮住出气孔时，致使锅内气体压强过大，发生爆炸；（2）“尽量选择功率大的电饭煲可以省电”的原因是：功率大的电饭煲所用的时间较少，散失的热量少，热利用率较高．【解答】解：（1）若毛巾遮住出气孔，在电饭煲煮饭时，会使锅内气体压强过大，有可能超过电饭煲承受的极限，发生爆炸，所以盖条毛巾时，注意不要遮住出气孔；（2）煮同量的米饭，功率大的电饭煲所用的时间较少，散失的热量少，热利用率较高，所以尽量选择功率大的电饭煲可以省电．故答案为：（1）防止毛巾遮住出气孔时，致使锅内气体压强过大，发生爆炸；（2）煮同量的米饭，功率大的电饭煲所用的时间较少，散失的热量少，热利用率较高．14．（2分）请在甲图中补齐家庭电路的电路连线；在图乙中标出螺线管N极的位置．【解答】解：（1）火线进开关，再接入灯泡的顶端金属点；零线直接进入灯泡的螺旋套．上孔接地线；左孔接零线；右孔接火线；如下图：（2）电流从螺线管的右端流入，左端流出，结合线圈的绕向，利用安培定则可以确定螺线管的右端为N极，左端为S极．如下图所示：三、实验题（15题5分，16题8分，17题9分，共22分）15．（5分）俊杰同学用图甲的实验装置探究“某固体熔化时温度的变化规律”．（1）加热过程中某一时刻温度计的示数如图乙所示，读数为36℃；（2）根据实验数据，俊杰绘出了熔化图象丙，由图象可知，此固体是晶体（选填“晶体”或“非晶体”），物体在熔化过程中内能增大（选填“增大”、“减小”或“不变”），温度不变（选填“升高”、“降低”或“不变”），CD段物体处于液态．【解答】解：（1）温度计的分度值为1℃，此时示数为36℃；（2）由图象可知，该物质有固定的熔化温度，故此物质为晶体；熔化过程中吸收热量，因此其内能增大，但温度保持不变，CD段熔化完毕，物质处于液态．故答案为：（1）36；（2）晶体；增大；不变；液．16．（8分）在“测定小灯泡的功率”的实验中，小明和小亮同学设计的电路如图甲所示，他选用的小灯泡额定电压为3.8V，电阻约为15Ω，电源电压为6V且保持不变．（1）有两种规格的滑动变阻器，分别是标有“5Ω 1A”的R1、和标有“50Ω 0.5A”的R2，为了实验能顺利完成，应选择R2（“R1”或“R2”）；（2）连接电路时开关应断开；（3）小明连好电路后，闭合开关S，发现灯泡不发光，电流表的示数为零，电压表的示数为6V，产生故障的原因一定是③⑤两个接线柱（选填接线柱编号）间的电路发生了开路（“开路”或“短路”）．（4）小亮连好电路后，闭合开关S，也发现灯泡不发光，但电流表、电压表均有示数，产生这种现象的原因是滑动变阻器接入电路的电阻过大．（5）小明排除故障后，调节滑动变阻器使电压表的示数为 3.8V时，灯正常发光，此时电流表的示数位置如图丙所示，则灯泡的额定功率为0.988W．（6）小明测量并记录了多组不同电压下灯的电流，发现通过灯丝的电流与灯两端电压并不是正比关系，其原因可能是灯丝的电阻随温度的升高而增大．【解答】解：（1）由题灯泡正常发光电路中电流约为：I===0.25A，=U﹣U L=6V﹣3.8V=2.2V，变阻器连入阻值R==此时变阻器两端电压U变=8.8Ω＞5Ω，故应选R2“50Ω 0.5A”的滑动变阻器；（2）连接实物电路时，为了保护电路，开关必须断开；（3）电流表没有示数说明电路故障为开路，而电压表有示数，则故障为：小灯泡开路，所以可能是小电灯的灯丝断了，也可能是小电灯的灯座接触不良，一定时③⑤两接线柱间发生开路；（4）闭合开关，接通电路后，电流表、电压表工作正常，示数均不为零，说明电路是通路，可能是滑动变阻器接入电路的电阻过大，电路中电流最小，灯泡不能发光，或者电源压电太小了；（5）实验中移动滑片P，当电压表示数为3.8V时，灯泡正常发光，由图电流表使用0﹣0.6A量程，分度值为0.02A，示数为0.26A，所以灯泡的额定功率：P=UI=3.8V×0.26A=0.988W；（6）由于灯丝的电阻随温度的升高而增大，所以灯泡的电阻变化较大，故通过灯丝的电流与灯两端电压并不是正比关系．故答案为：（1）R2；（2）断开；（3）③⑤；开路；（4）滑动变阻器接入电路的电阻过大；（5）3.8；0.988；（6）灯丝的电阻随温度的升高而增大．17．（9分）图（一）甲是小明“探究电流与电阻的关系”的实验电路．己知电源电压恒为4.5V，滑动变阻器规格为“20Ω 1A”，可供选择的定值电阻的阻值为5Ω、10Ω、15Ω、20Ω、25Ω和30Ω．（1）小明根据图甲连接的实物电路如图（一）乙所示，其中一根导线连接是错误的，请在图（一）乙中将这根线打上“×”，并补画出正确的连线．（2）电路连接正确后，先用5Ω的定值电阻进行实验，闭合开关后，移动滑动变阻器的滑片，此时电流表的示数如图（一）丙所示，则电路中的电流为0.4 A；再将5Ω的定值电阻换成10Ω定值电阻进行实验，移动滑片直至电压表示数为2V，并记录电流表的示数．（3）小明还想利用该电路多测几组数据，但他发现还能够选用的只有阻值为15Ω的定值电阻器．（4）小明观察其他小组的实验时发现，他们所用的干电池的电压并不稳定，向老师请教后得知，“干电池内部其实是有电阻的，分析电路时可以把干电池看成是由一个电压为U、电阻为0的理想电源与一个电阻值为r的电阻串联而成”，如图（二）甲所示．在老师指导下，小明设计了图（二）乙所示的电路来测量一节干电池内部的电阻．a．按照图（二）乙连接电路时，闭合开关前滑动变阻器的滑片P应位于最左（“左”或“右”）端；b．根据实验中电压表和电流表的读数绘出U﹣I图象如图（二）丙所示，变阻器的最大阻值为13Ω，当电流表示数如图二（丁）所示时电压表示数U= 1.1V；。

重庆南开中学初 2015 届九年级（上）期末考试 物理试题（全卷共四个大题，满分 80 分，与化学共用 120 分钟） 一、选择题（每小题 2 分，共 20 分） 1、下列数据最接近实际的是（ ） B、对人体的安全电压是不高于 220V D、教室里电风扇的额定功率约 40W ）A、液晶电视机的工作电流约 10A C、重庆 1 月份的平均气温约 30ºC 2、下列有关物态变化的叙述正确的是（B． 冷冻室取出的冰棍， 外表的“霜”是由空气中水 蒸气凝华而成 冰熔化过程中冰水混合物温度高于 0℃D． C． 通常采用降温的方法将石油气液化储存在钢 罐内 3、关于温度、热量、内能，以下说法正确的是（ A．一块 0℃的冰没有内能，它的分子不会运动 B．一个物体吸收了热量，它的温度一定会升高 C．一个物体温度升高了，它的内能一定增加 D、一个物体温度升高了，一定是吸收了热量 4、如图所示是研究电和磁关系的两个实验装置。

下列判断中正确的是（ ） ） 舞台上的云雾是干冰升华成的二氧化碳气体1A．甲图是发电机的原理图 C．在甲图中，闭合开关时，导体 ab 会上下运动B．乙图是电动机的原理图D．在乙图中，导体 ab 左右运动时，电路中有感应电流 5、下列关于生活用电常识的认识中，符合要求的是（ ）A．使用试电笔时，手指不能碰到笔尾的金属帽，以免触电 B．三脚插头的用电器也可插入两孔插座 C．家庭电路中开关接在火线或零线上都可以 D．输电线进户后应先接电能表 6、电控调光玻璃根据光照强度自动调节玻璃的透明度，其原理是：光照增强．光敏电阻 Rx 阻值变小，施加于玻璃两端的电压降低，玻璃透明度下降，反之则玻璃的透明度上升．若电 源电压保持不变，R0 是定值电阻，则下列电路图中符合要求的是（ ）A．B．C．D．7、电热毯内的电阻丝断了，如果将电阻丝的两个断头接上后继续使用，电热毯的接头处很容 易被烧焦，这样做很不安全，接头处的电阻常称为“接触电阻”．下列关于“接触电阻”的判断 正确的是（ ）A．接触电阻较大，它与电阻丝的其他部分串联 B．接触电阻较大，它与电阻丝的其他部分并联 C．接触电阻较小，它与电阻丝的其他部分串联 D．接触电阻较小，它与电阻丝的其他部分并联 8、将标有“6V 3W”和“6V 2W” 的甲、乙两只小灯泡串联起来，接在电压为 6V 的电源两 端，接通电路后，以下说法正确的是（ B．两只小灯泡都能正常发光 C．通过乙灯的电流较大，所以乙灯较亮 D．两只小灯泡的总功率小于 2W2）A．两只小灯泡都不能正常工作，甲灯比乙灯亮9、如图所示，电源电压保持不变。
