可网管工业以太网交换机管理方式

Industrial PoE Switch IP67/68 Ethernet Switch Rackmount Managed SwitchGigabit Switch Redundant Switch Entry-Level Switch Networking Computer Communication Computer Ethernet I/O ServerSerial Device Server Media Converter Multiport Serial Card SFP Module Din RailPower Supply工业以太网交换机煤矿是一种有效的能源，许多电厂采用这种低成本，高效的燃料来发电。

采矿作业正在配备先进的工业控制和传感设备来保障作业安全和高效生产。

在矿业应用中，可靠的网络对于广泛分布在各处的高带宽设备通讯是非常必要的。

一个位于波兰西里西亚地区的著名的煤矿，选用芯惠通JetNet 5010G 千兆网管型交换机用于数据传输，满足该项目可靠性和有效性要求。

JetNet 5010G 支持RSR(Rapid Super Ring)冗余网管功能，以及其它许多融合了尖端技术的软硬件功能，使其更加符合煤矿应用的严格要求。

最终确定选用JetNet 5010G 有多方面的原因，其一是它的灵活性。

JetNet 5010G 配备3个RJ-45/SFP combo 可选端口，可灵活的搭配不同的网络传输距离，支持从Cat-5线缆的100米到单模光口的70KM 。

JetNet 5010G 还支持RSR(Rapid Super Ring)快速冗余环网，自愈时间小于5ms ，以及千兆网络保障网络质量。

此外，他们还选用了Korenix 的串口设备联网服务器JetPort 5604i ，用于连接矿区各类串口设备(例如，传输带)。

使用Korenix 以太网产品搭建煤矿通讯网络，保障了煤矿开采操作的安全性和高效性。

工业以太网解决方案
《工业以太网解决方案》
随着工业自动化程度的不断提高，工业生产中对数据传输速度、稳定性和可靠性的要求也越来越高。

传统的以太网技术已经不能满足工业环境下的需求，因此工业以太网解决方案应运而生。

工业以太网解决方案是针对工业生产环境量身定制的网络传输方案，它不仅具有传统以太网的通用性和高速传输特性，还具备了抗干扰、实时性和可靠性等特点。

在工业生产现场，可能会存在大量的电磁干扰、温度变化、湿度等各种恶劣环境，因此必须使用专门设计的工业以太网解决方案来保证数据传输的稳定性和可靠性。

工业以太网解决方案通常包括了工业级交换机、光纤传输设备、工业级路由器、工业级无线设备等。

这些设备能够在恶劣的工业环境下正常工作，并且能够提供高速、高效、可靠的数据传输服务。

同时，工业以太网解决方案还可以支持工业物联网、工业云等新兴技术，为工业生产提供更多的智能化解决方案。

从目前的趋势来看，工业以太网解决方案将会成为未来工业生产网络的主流技术，它能够满足工业生产环境下对数据传输速度、稳定性和可靠性的高要求，为工业生产的智能化发展提供了坚实的网络基础。

工业以太网交换机原理与应用一、工业以太网交换机原理1.MAC地址学习：每个连接到交换机上的设备都有一个唯一的MAC地址。

交换机通过监控传入和传出的数据包，学习每个设备的MAC地址和其所在的端口。

这样交换机就能够在接收到数据包时快速找到目标设备的地址并将数据包发送至对应端口，从而实现数据的快速交换。

2.交换/转发机制：工业以太网交换机一般支持两种交换/转发机制：存储转发和直接转发。

存储转发会在接收到一个数据包后，先对其进行检查，然后将其存储在内存中，然后再判断目标设备的MAC地址，最后将数据包转发至对应端口。

直接转发则是在接收到数据包后立即进行判断，然后将其转发至目标端口，没有存储的过程。

存储转发相对于直接转发具有更好的稳定性和可靠性，但是速度上稍慢一些。

3.路由/交换表：交换机内部有一个路由/交换表，用于记录每个设备的MAC地址以及与之相对应的端口。

当交换机接收到一个数据包时，需要通过查询路由/交换表找到目标设备的MAC地址，并将数据包发送至相应的端口。

4.广播和多播：交换机能够将广播和多播数据包同时发送至所有连接的设备。

广播数据包的目标设备为所有设备，而多播数据包的目标设备是选择性的一组设备。

广播和多播在工业网络中常用于设备配置和组网等应用。

二、工业以太网交换机应用1.工业自动化：工业以太网交换机广泛应用于各类工业自动化系统中，如工业控制系统、机器人控制系统等。

它们通过连接各类工业设备，实现了数据的实时交互和控制。

2.物联网：随着物联网的兴起，工业以太网交换机越来越多地应用于物联网相关的设备和系统中。

例如，智能家居和智能建筑中的各类设备和传感器可以通过工业以太网交换机进行数据交互和控制。

3.视频监控：工业以太网交换机也广泛应用于视频监控系统中。

通过连接各类摄像机和监控设备，交换机可以实现视频流的传输和监控信号的分发。

4.机房建设：在大型机房中，工业以太网交换机是实现设备之间连接和数据交换的重要设备。

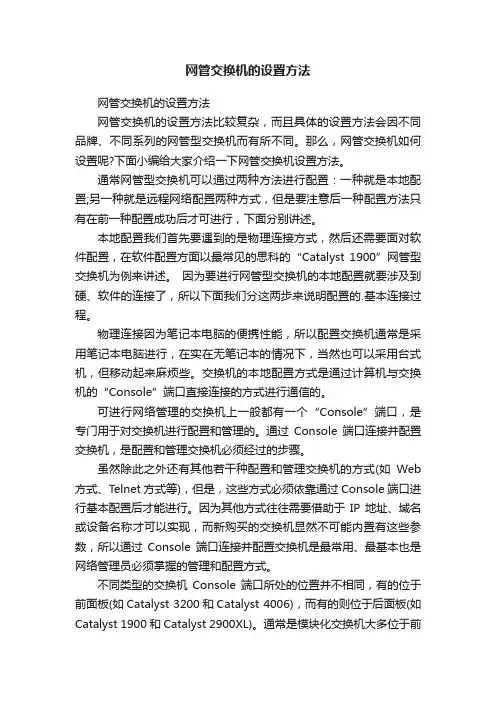

网管交换机的设置方法网管交换机的设置方法网管交换机的设置方法比较复杂，而且具体的设置方法会因不同品牌、不同系列的网管型交换机而有所不同。

那么，网管交换机如何设置呢?下面小编给大家介绍一下网管交换机设置方法。

通常网管型交换机可以通过两种方法进行配置：一种就是本地配置;另一种就是远程网络配置两种方式，但是要注意后一种配置方法只有在前一种配置成功后才可进行，下面分别讲述。

本地配置我们首先要遇到的是物理连接方式，然后还需要面对软件配置，在软件配置方面以最常见的思科的“Catalyst 1900”网管型交换机为例来讲述。

因为要进行网管型交换机的本地配置就要涉及到硬、软件的连接了，所以下面我们分这两步来说明配置的.基本连接过程。

物理连接因为笔记本电脑的便携性能，所以配置交换机通常是采用笔记本电脑进行，在实在无笔记本的情况下，当然也可以采用台式机，但移动起来麻烦些。

交换机的本地配置方式是通过计算机与交换机的“Console”端口直接连接的方式进行通信的。

可进行网络管理的交换机上一般都有一个“Console”端口，是专门用于对交换机进行配置和管理的。

通过Console端口连接并配置交换机，是配置和管理交换机必须经过的步骤。

虽然除此之外还有其他若干种配置和管理交换机的方式(如Web 方式、Telnet方式等)，但是，这些方式必须依靠通过Console端口进行基本配置后才能进行。

因为其他方式往往需要借助于IP地址、域名或设备名称才可以实现，而新购买的交换机显然不可能内置有这些参数，所以通过Console端口连接并配置交换机是最常用、最基本也是网络管理员必须掌握的管理和配置方式。

不同类型的交换机Console端口所处的位置并不相同，有的位于前面板(如Catalyst 3200和Catalyst 4006)，而有的则位于后面板(如Catalyst 1900和Catalyst 2900XL)。

通常是模块化交换机大多位于前面板，而固定配置交换机则大多位于后面板。

工业以太网交换机专用网管软件--Kyvision 用户手册适用于3.2.9以后版本前言Kyvision 是北京东土科技股份有限公司开发的，用于管理以太网交换机系列设备的网管软件，提供对本公司SICOM 系列、KIEN 系列以太网交换机的管理和控制功能，同时具有对其它支持RFC1213 标准设备的管理能力。

其管理功能按照TMN 的规范进行设计，包括设备管理、告警管理、权限管理、拓扑管理和组态管理。

《工业以太网交换机专用网管软件--Kyvision 用户手册》供用户在系统开通、扩容和日常维护时参考，同样适用于用户培训以及相关技术人员的学习，是广大用户认识和了解Kyvision 网管软件的实用教材。

本手册主要包括以下内容：第一章概述；第二章软件安装；第三章 Kyvision 界面介绍；第四章设备管理；第五章拓扑管理；第六章组态管理；第七章权限管理；第八章告警管理；第九章个性化设置。

声明：由于产品和技术的不断更新、完善，本资料中的内容可能与实际产品不完全相符，敬请谅解。

如需查询产品的更新情况，请查询本公司网站或直接与本公司业务代表联系。

目录第一章概述 (4)1.1 产品概述 (4)1.2 产品特点 (4)第二章软件安装 (5)2.1 系统要求 (5)2.2 网管软件安装 (5)2.2.1 初次安装网管软件 (6)2.2.2 修复性安装网管软件 (7)2.2.3 客户端安装 (8)2.3 网管软件卸载 (10)2.4 用户登录 (10)2.5 单机环境使用网管 (10)2.5.1 运行服务器 (10)2.5.2 运行客户端 (11)2.6 分布式环境使用网管 (11)2.7 网管服务器后台服务 (11)第三章界面介绍 (13)3.1 客户端登录窗口 (13)3.2 主界面区域组成说明 (14)3.2.1 主菜单 (14)3.2.2 工具栏 (15)3.2.3 拓扑工具条 (15)3.2.4 告警计数栏 (16)3.2.5 导航树 (17)3.2.6 网络拓扑区域 (17)3.2.7 告警实时显示区 (18)3.2.8 设备显示设置 (18)3.2.9 设备维护 (19)第四章设备管理 (20)4.1 功能概述 (20)4.2 新增设备 (20)4.2.1 新增子网 (20)4.2.2 增加设备 (20)4.3 删除设备 (21)4.4 设备本地配置 (22)4.5 设备基本信息 (22)4.6 SNMP参数查询 (23)4.7 Ping设备 (23)4.8 Telnet管理设备 (24)4.9 全部告警 (25)4.10 设备属性配置 (25)4.11 维护 (26)4.11.1 Ftpserver配置 (26)4.11.2 设备配置导出 (27)4.11.3设备配置导入 (28)4.11.4 网管数据备份/恢复 (29)4.11.5 设备软件升级 (31)4.11.6 网管数据清理 (31)第五章拓扑管理 (33)5.1 功能概述 (33)5.2 手动连线 (33)5.3 自动拓扑 (34)5.3.1 指定ip拓扑发现 (34)5.3.2 指定网段拓扑发现 (35)5.4 删除连接线 (36)5.5 查看连接属性 (36)第六章组态管理 (38)6.1 功能概述 (38)6.2 查看设备组态面版图 (38)第七章权限管理 (40)7.1 功能概述 (40)7.2 用户权限管理规则 (40)7.2.1 用户管理 (40)7.3 子网权限管理 (43)7.4 操作权限锁定 (44)第八章告警管理 (46)8.1 功能概述 (46)8.2 告警级别 (46)8.3 告警分类 (46)8.4 告警方式 (46)8.5 故障管理界面 (47)8.5.1 菜单 (47)8.5.2 告警屏蔽设置 (47)8.5.3 查询告警（当前告警和历史告警） (48)8.5.4 告警导出 (48)8.6 告警列表 (49)8.7 告警确认 (50)8.8 告警删除 (51)第九章个性化设置 (52)9.1 功能概述 (52)9.2 更换拓扑背景 (52)第一章概述1.1产品概述Kyvision 是北京东土科技股份有限公司开发的用于管理以太网交换机系列设备的网管软件，提供对本公司SICOM 系列、KIEN 系列以太网交换机的管理和控制功能，同时提供对其它支持RFC1213 标准设备的管理和控制功能。

交换机的三种网络管理功能详解！网络管理，是指网络管理员通过网络管理程序对网络上的资源进行集中化管理的操作，包括配置管理、性能和记账管理、问题管理、操作管理和变化管理等。

一台设备所支持的管理程度反映了该设备的可管理性及可操作性。

而交换机的管理功能是指交换机如何控制用户访问交换机，以及用户对交换机的可视程度如何。

通常，交换机厂商都提供管理软件或满足第三方管理软件远程管理交换机。

一般的交换机满足SNMP MIB I / MIB II统计管理功能。

而复杂一些的交换机会增加通过内置RMON 组(mini-RMON)来支持RMON主动监视功能。

有的交换机还允许外接RMON探监视可选端口的网络状况。

常见的网络管理方式有以下几种：(1)SNMP管理技术在网络技术发展的早期，由于网络规模较小，整个网络互连的技术尚未成熟，网络管理问题并未得到太大的重视，基本上是由网络管理人员手工完成。

也没有专门的网络管理协议，只有互联网络控制信息协议(ICMP)可作为网络管理的工具。

ICMP消息开发的典型网络管理工具是分组互联网探索(PING)程序。

可用来完成多种功能，如确定一个物理网络设备或网络能否寻址，以及验证一个主机上的服务器操作。

虽然PING工具能够完成一些简单的网络管理功能，但随着网络应用的不断发展，互联网规模的不断扩大，复杂性也在不断增加，PING功能已经不能满足网络管理人员的需要。

一些厂商开始生产针对自己产品的专用网络管理系统，而这种专用的网管系统难于对其他厂商的通信产品及网管系统进行管理。

随着20世纪80年代后期Internet的迅猛发展，网络的规模和异构性都在急剧提高，在面对由多厂家产品组成的复杂网络时，这种专用的网管系统也已经无法胜任网络的全面管理。

1988年，IAB推出了SNMP(Simple Network Management Protoc01)。

一开始，人们把SNMP只是做为近期的过渡解决方案，而将CMIS／CMIP做为长远的解决方案。

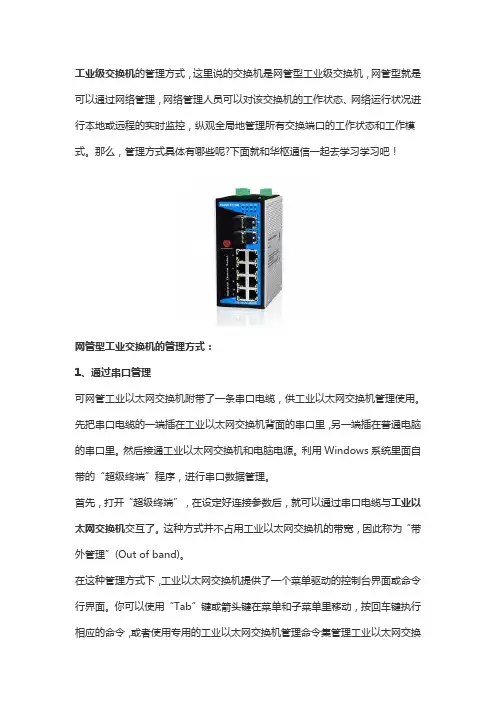

工业级交换机的管理方式，这里说的交换机是网管型工业级交换机，网管型就是可以通过网络管理，网络管理人员可以对该交换机的工作状态、网络运行状况进行本地或远程的实时监控，纵观全局地管理所有交换端口的工作状态和工作模式。

那么，管理方式具体有哪些呢?下面就和华枢通信一起去学习学习吧！网管型工业交换机的管理方式：1、通过串口管理可网管工业以太网交换机附带了一条串口电缆，供工业以太网交换机管理使用。

先把串口电缆的一端插在工业以太网交换机背面的串口里，另一端插在普通电脑的串口里。

然后接通工业以太网交换机和电脑电源。

利用Windows系统里面自带的“超级终端”程序，进行串口数据管理。

首先，打开“超级终端”，在设定好连接参数后，就可以通过串口电缆与工业以太网交换机交互了。

这种方式并不占用工业以太网交换机的带宽，因此称为“带外管理”(Out of band)。

在这种管理方式下，工业以太网交换机提供了一个菜单驱动的控制台界面或命令行界面。

你可以使用“Tab”键或箭头键在菜单和子菜单里移动，按回车键执行相应的命令，或者使用专用的工业以太网交换机管理命令集管理工业以太网交换机。

不同品牌的工业以太网交换机命令集是不同的，甚至同一品牌的工业以太网交换机，其命令也不同。

使用菜单命令在操作上更加方便一些。

2、通过Web管理可网管工业以太网交换机可以通过Web(网络浏览器)管理，但是必须给工业以太网交换机指定一个IP地址。

这个IP地址除了供管理工业以太网交换机使用之外，并没有其他用途。

在默认状态下，工业以太网交换机没有IP地址，必须通过串口或其他方式指定一个IP地址之后，才能启用这种管理方式。

使用网络浏览器管理工业以太网交换机时，工业以太网交换机相当于一台Web 服务器，只是网页并不储存在硬盘里面，而是在工业以太网交换机的NVRAM 里面，通过程序可以把NVRAM里面的Web程序升级。

当管理员在浏览器中输入工业以太网交换机的IP地址时，工业以太网交换机就像一台服务器一样把网页传递给电脑，此时给你的感觉就像在访问一个网站一样。

SCALANCE — 性能可延展西门子全集成自动化理念已在全球各地成功演绎了无数次;通过共享工具和标准化机制，可实现集成解决方案。

最重要的基础工作之一就是致力于SIMATIC NET 工业通讯的发展。

SCALANCE 即是里程碑式成果，一种全新的有源网络部件，用于构建集成网络。

2SCALANCE XXWS安全性工业无线局域网工业以太网交换机SCALANCE S保证工业安全利用安全机制，如认证、数据加密或访问控制，SCALANCE S 可以保护网络和数据不受侵袭活动，操控和未经授权访问。

SOFTNET 安全客户机用于SCALANCE 保护下设备的安全访问。

SCALANCE W用于工业无线局域网的可靠无线电技术基于工业无线电局域网，SCALANCE W 将集成通讯拓展到一个过去很难甚至不可能进入的领域。

SCALANCE W 是通过专用的数据传输速率或监控无线连接做到这点。

SCALANCE W 采用了IEEE 802.11a / b / g / h / e / i无线局域网国际标准。

SCALANCE X从入门级到高性能网络工业以太网交换机SCALANCE X 提供一系列的不同功能的工业以太网交换机，例如：通过PROFINET 、SNMP 或是Internet诊断，以满足对网络结构、数据传输速率和端口数的不同需要。

这些有源网络部件可完美相互协同，旨在严酷的工业环境下能够集成、灵活、安全、高性能的构建网络。

工业环境下的通讯工业通讯与办公环境下的通讯有着根本上的不同。

在办公环境下，很多用户连接一台服务器；客户之间并没有交叉连接。

而这种数据传输在建立通讯连接时，多个用户同时连接服务器时会导致阻塞和延时。

这不能用于自动控制，因为循环的执行进程处理需要输入更新的数据来对组件发出适应的控制指令。

此外，应用技术，通讯关系和网络结构也必须各自能够适应严酷的工业环境。

工业网络必须能够反应灵活并在短时间内满足市场需求，重组必须快速而高效。

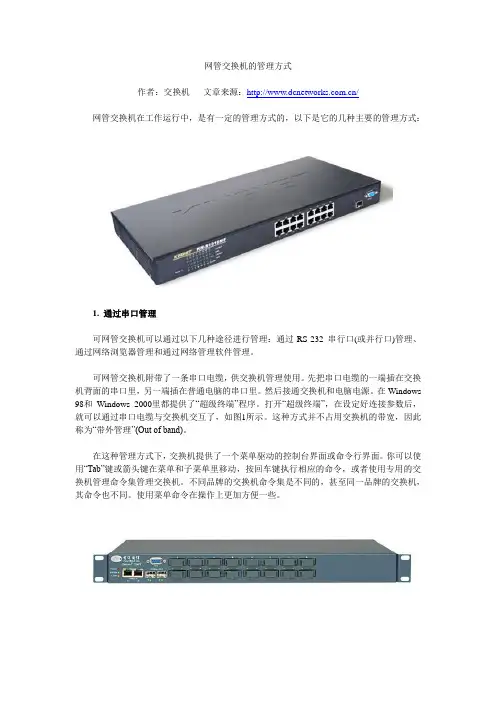

网管交换机的管理方式作者：交换机文章来源：/网管交换机在工作运行中，是有一定的管理方式的，以下是它的几种主要的管理方式：1. 通过串口管理可网管交换机可以通过以下几种途径进行管理：通过RS-232 串行口(或并行口)管理、通过网络浏览器管理和通过网络管理软件管理。

可网管交换机附带了一条串口电缆，供交换机管理使用。

先把串口电缆的一端插在交换机背面的串口里，另一端插在普通电脑的串口里。

然后接通交换机和电脑电源。

在Windows 98和Windows 2000里都提供了“超级终端”程序。

打开“超级终端”，在设定好连接参数后，就可以通过串口电缆与交换机交互了，如图1所示。

这种方式并不占用交换机的带宽，因此称为“带外管理”(Out of band)。

在这种管理方式下，交换机提供了一个菜单驱动的控制台界面或命令行界面。

你可以使用“Tab”键或箭头键在菜单和子菜单里移动，按回车键执行相应的命令，或者使用专用的交换机管理命令集管理交换机。

不同品牌的交换机命令集是不同的，甚至同一品牌的交换机，其命令也不同。

使用菜单命令在操作上更加方便一些。

2. 通过Web管理可网管交换机可以通过Web(网络浏览器)管理，但是必须给交换机指定一个IP地址。

这个IP地址除了供管理交换机使用之外，并没有其他用途。

在默认状态下，交换机没有IP 地址，必须通过串口或其他方式指定一个IP地址之后，才能启用这种管理方式。

使用网络浏览器管理交换机时，交换机相当于一台Web服务器，只是网页并不储存在硬盘里面，而是在交换机的NVRAM里面，通过程序可以把NVRAM里面的Web程序升级。

当管理员在浏览器中输入交换机的IP地址时，交换机就像一台服务器一样把网页传递给电脑，此时给你的感觉就像在访问一个网站一样，如图2所示。

这种方式占用交换机的带宽，因此称为“带内管理”(In band)。

如果你想管理交换机，只要点击网页中相应的功能项，在文本框或下拉列表中改变交换机的参数就可以了。

GIE5000Managed Switch G-Ring1概述本文主要介绍GIE5000系列网管型交换机G-Ring功能设置。

2如何初次进入Web界面微软IE浏览器有版本限制，建议选择使用“火狐”或“Google Chrome”注意：GIE5000系列Switch默认的IP地址是192.0.2.1/24配置电脑IP地址需要设为与Switch同一网段才能进入Web界面进行参数设置，例如，配置电脑IP设为192.0.2.9/24如下图所示：进入Web界面，身份验证用户名：admin密码：空白（无密码）3如何修改IP地址进入Configuration--->System--->IP更改其IP地址后，然后Save4如何参数设置存档进入Maintenance--->Configuration--->Save startup-config，按下“Save Configuration”即可存档。

注意：以后无论修改任何参数完成后，都要进行Maintenance--->Configuration---> Save startup-config，按下“Save Configuration”即可存档，否则交换机掉电重启后，之前所修改的参数无效。

5设置G-Ring以3台Switch组环网为例，如下：（1）根据上述内容修改3台Switch的IP地址Switch A设置IP地址为192.0.2.1Switch B设置IP地址为192.0.2.2Switch C设置IP地址为192.0.2.3（2）进入Configuration--->Spanning Tree--->CIST Ports，每台Switch的“STP Enabled”默认设置为激活方式，手动设置为非激活方式，如下图，选择G-Ring，STP/RSTP/MSTP 应处于非激活状态（3）进入Configuration--->G-Ring，每台Switch中“Ring Enabled”默认设置为非激活方式，手动设置为激活方式进入Switch B，设置为“Master”，Port5/Port6设置为环网端口，“Ring Enabled”设置为激活方式，如图进入Switch A，Port5/Port6设置为环网端口，“Ring Enabled”设置为激活方式，如图进入Switch C，Port5/Port6设置为环网端口，“Ring Enabled”设置为激活方式，如图（4）连接Switch A Port5/Port6，Switch B Port5/Port6，Switch C Port5/Port6组成环网链路，进入Monitor--->Ports--->State，可查看Port状态，如下图所示，环网链接完毕（5）进入Monitor--->G-Ring，可查看“G-Ring Status”状态，如下图所示，可查看环网链路中哪个Port处于Blocking，从而可以判断哪条链路为备援链路，在正常情况下备援线路是关闭的,只有当主通讯线路出现中断时才启用备援线路。

JetNet 4010/4010-w 10口Web 网管型工业以太网交换机• 7个10/100 TX 电口和3个RJ-45/SFP Combo 可选端口(10/100Base-TX, 100Base-FX )• 支持Korenix Multiple Super Ring (Rapid Dual Homing, MultiRing TM , TrunkRing TM , RSR, SR)和RSTP支持VLAN, GVRP, QoS, IGMP Snooping V1/V2/V3, Rate Control, Port Trunking, LACP, 在线多端口监控• 32Gbps 交换性能, 8K MAC 地址列表• 支持CLI , Web, HTTPS, SSH 和JetView 管理工具• 高级安全管理功能包括，IP Security, Port Security, DHCP Server, IP 和MAC 绑定，802.1x访问控制• 支持E-mail 事件报警, Syslog, Digital Input 和继电器报警• 铝合金外壳符合IP31工业防护标准，拥有良好的散热性能• 冗余DC 12~48V 电源输入 (-48V 可选)• 支持-20~70°C 宽温工作环境，适用恶劣工业现场(JetNet 4010G-w:-40~70°C) 首页 > 产品信息 > JetNet > JetNet 4010/4010-w概述JetNet 4010是一款网管型工业以太网交换机, 配备7个10/100TX 电口和3个10/100TX RJ-45 / 100FX SFP combo 可选端口。

3个combo 可选端口可灵活便捷的增加光口连接，仅需要插入不同类型的100M SFP 模块，可选范围从2KM 多模到120KM 单模光口模块。

Combo 可选端口的设计，提供了更加灵活的端口组合方式，例如可以是8 RJ-45 端口加2个光口，或9个RJ-45 端口加1个光口。

工业以太网环网交换机技术说明1.1 基本功能1）网络冗余•支持符合国际标准的IEC62439冗余环网协议，如果环网中个设备或链路发生故障，环网传输路径将自动愈合，保证主干网络数据信号不间断，自愈时间≤20ms。

2）管理功能•管理层网络配置三层交换机，内置路由协议，带有VLAN间网关路由，保证VLAN间的通讯，以及对外联网络的路由功能。

•以太环网交换机上提供对VLAN的支持，各接入子系统可根据需求划分不同VLAN进行数据传输。

•所有交换机均带有组播及广播风暴控制功能，可将网络内的组播及广播流量控制在一定范围内。

3）网络监控•所有交换机可通过OPC接口，对交换机的各端口流量及运行状态做分析，在第一时间实现故障的诊断和定位。

•支持SNMP协议，通过网络管理及故障诊断，全流程的故障管理、主动的网络监视、批量的设备配置备份，实现网络设备统一监控管理4）防腐涂层•交换机表面防腐涂层满足“HG／T 4077-2009防腐涂层涂装技术规范”要求,•喷、镀金属层上加防腐浊涂料的复合面层，厚度≥300um；或富锌底漆的防腐浊涂层，厚度≥300um，涂层使用年限≥15年。

1.2 基本性能1）环境指标要求•良好的设备特性&安装方式灵活性，宽温、防尘、防潮设计；•工作温度：-40 ～ 85 ℃；•保护等级IP40，全封闭式金属钢质外壳，无需风扇散热，双路冗余电源供电；•可定制机架、导轨、壁挂安装；2）运行可靠性指标•在严酷环境可靠稳定工作：•抗冲击：200g，10s•抗震动：50g，5-200Hz•设备平均无故障时间MTBF＞40万小时；3）抗干扰能力•抗电磁干扰：10V/m•抗静电浪涌：+/- 16KV•防静电：接触放电4KV，空气放电8KV，IEC 61000-4-2•防辐射等级：FFC part 15 class A4）通讯可靠性•快速冗余；•支持环网冗余技术，保障了网络通信的无扰动切换，网络自愈时间≤20ms；•环接点数量≮250个。

网管系列工业以太网交换机用户手册2013年03月08日版本：V 3.0Copyright © 我公司版权所有本文档包含专有信息，受版权保护。

未经我公司事先书面许可，不得以任何形式或电子、机械、磁学、光学、化学和人工等其它方式复制、传播、转录本文件的任何部分，也不得将任何部分储存于检索系统中或翻译成任何语言。

免责声明我公司专利或专利权不作任何暗示或其它方式授权。

我公司对本文档以及本文档中描述的产品不作任何暗示或其它方式的保证。

本文档所提供的信息从发布之日起被认为是准确可靠的。

我公司不承担本文档中的任何错误之责任。

此外，我公司不承担任何本文档使用或本文档信息被滥用以及因使用本文档可能引起的任何专利侵权责任。

本文档的信息和在本文档中的产品规格可能会随时变更，恕不另行通知。

目录1 前言 (1)1.1各类标志 (1)1.2产品介绍 (1)1.2.1 产品简介 (1)1.2.2 端口介绍 (2)1.2.3 指示灯介绍 (2)1.2.4 缺省配置 (3)1.2.5 登录Web页面 (4)1.2.6 工业交换机WEB 管理概述 (4)第2章系统信息 (6)第3章高级配置 (7)第4章端口管理 (8)4.1端口配置 (8)4.2端口链路聚合 (9)4.2.1 设置链路聚合组 (9)4.2.2 LACP端口配置 (10)4.2.3 链路汇聚基本配置 (11)4.2.4 LACP状态配置 (12)4.3端口带宽 (12)4.4端口镜像 (13)4.5POE14第5章VLAN设置 (17)5.1VLAN高级功能 (17)5.2基于端口VLAN (18)5.3802.1Q VLAN (18)5.3.1 802.1Q VLAN设置 (19)5.3.2 802.1Q 端口成员配置 (20)5.3.3 802.1Q 端口配置 (20)5.4GARP (21)5.4.1 GARP设置 (22)5.4.2 GVRP设置 (23)第6章QOS服务质量 (25)6.1Q O S配置 (25)6.1.1 优先级 (25)6.1.2 端口QoS设置 (25)6.2调度模式 (26)6.3发送队列 (26)6.4DSCP映射 (27)第7章转发 (29)7.1单播MAC地址 (29)7.1.1 MAC地址配置 (29)7.1.2 动态单播MAC地址 (30)7.2组播MAC地址 (30)7.3IGMP侦听 (32)7.3.1 IGMP侦听 (33)7.3.3 全局参数 (34)第8章安全设置 (36)8.1安全配置 (36)8.2端口授权 (36)8.2.1 802.1X端口 (37)8.2.2 802.1X系数参数 (38)8.3MAC认证 (39)8.3.1 端口配置 (39)8.3.2 MAC授权系统参数配置 (40)8.3.3授权信息 (40)8.4风暴控制 (41)第9章LLDP (42)9.1LLDP管理 (42)9.1.1 端口LLDP配置 (42)9.1.2 TLVs配置 (44)9.1.3 LLDP参数配置 (45)9.2邻端信息 (46)9.3LLDP统计信息 (46)第10章统计信息 (47)10.1端口状态 (47)10.2端口统计 (47)10.3VLAN列表 (48)10.4MAC地址表 (48)10.4.1 单播MAC地址列表 (48)10.4.2 多播MAC地址列表 (49)10.5IGMP侦听组 (49)10.6链路汇聚 (49)10.6.1 手工聚合组 (49)10.6.2 静态聚合组 (49)10.6.3 LACP聚合组 (50)10.7F AST R ING环状态 (50)第11章生成树 (51)11.1生成树（STP） (52)11.1.1 STP设置 (52)11.1.2 STP桥信息 (53)11.1.3 STP端口属性 (54)11.2快速生成树（RSTP） (55)第12章FAST RING配置 (57)12.1F AST R ING环 (58)12.2F AST R ING耦合 (59)12.3F AST R ING定时器 (60)第13章SNMP管理 (62)13.1SNMP账户 (62)13.1.1 SNMP团体 (62)13.1.2 SNMP用户 (63)13.2SNMP陷阱 (64)13.2.1全局陷阱设置 (64)13.2.3 陷阱端口 (65)第14章RMON (66)14.1统计 (66)14.2历史 (67)14.2.1 历史记录控制 (67)14.2.2 历史记录列表 (68)14.3告警 (68)14.4事件 (70)14.4.1 事件 (70)14.4.2 事件日志 (71)第15章管理配置 (72)15.1语言 (72)15.2IP配置 (72)15.3SNTP（简单网络时间协议） (72)15.4SMTP（简单邮件传输协议） (73)15.5邮件告警 (73)15.5.1 系统事件 (73)15.5.2 端口事件 (74)15.6中继告警 (75)15.6.1 系统事件 (75)15.6.2 端口事件 (75)15.7系统日志 (76)15.8P ING 测试 (77)15.9账户 (77)15.10TFTP服务 (78)15.10.1 更新FIrmware (78)15.10.2 备份配置 (78)15.10.3 重载配置 (78)15.11重启 (79)15.12复位 (79)15.13保存 (80)第16章退出 (80)修订记录日期版本描述2012-9-10 V1.0 首次发布2012-10-9 V1.1 增加产品照片、面板图和指示灯的说明2012-12-7 V1.2 端口配置增加MDI/MDIX项增加多播MAC地址列表增加附录订购信息增加附录兼容SFP模块信息2013-01-16 V1.3 增加附录可用的MIB1 前言本手册适用于网管工业交换机系列1.1 各类标志本手册采用各种醒目标志来表示在操作过程中应该特别注意的地方，这些标志的意义如下：注意提醒操作中应注意的事项，不当的操作可能会导致数据丢失或者设备损坏。

工业交换机怎么设置工业交换机怎么设置工业以太网交换机设置步骤：串口通过配置电缆与以太网交换机的Console 口连接。

一、通过Console 口搭建配置环境（1）建立本地配置环境，只需将微机（或终端）的串口通过配置电缆与以太网交换机的Console 口连接。

（2）在微机上运行终端仿真程序（Windows 9x的超级终端等），设置终端通信参数为波特率9600bps、8位数据位、1位停止位、无校验和无流控，并选择终端类型为VT100。

如图2-2至图2-4所示。

以太网交换机怎么设置以太网交换机怎么设置（3）给以太网交换机通电，终端上显示以太网交换机的自检信息，自检结束后提示用户键入回车，之后将出现命令行提示符（如）。

（4）键入命令，配置以太网交换机或查看以太网交换机运行状态。

需要帮助可以随时键入“？”。

如图所示二、通过Telnet 搭建配置环境如果用户已经通过Console 口正确地配置了以太网交换机管理VLAN 接口的IP 地址（在VLAN 接口视图E下使用ip address 命令），并已指定与终端相连的以太网端口属于该管理VLAN（在VLAN 视图E下使用port 命令），这时可以利用Telnet 登录到以太网交换机，然后对以太网交换机进行配置。

（1）在通过T elnet 登录到以太网交换机之前，需要通过Console 口在交换机上配置欲登录的T elnet 用户名和认证口令。

说明：Telnet 用户登录时，默认需要进行口令认证，如果没有配置口令而进行Telnet登录，则系统会提示“password required, but none s et.”。

可用下面的命令配置用户登录口令。

system-viewEnter system view， return user view with Ctrl+Z.[Quidway] user-interface vty 0[Quidway-ui-vty0] set authentication password simple xxxx （xxxx 是欲设置的T elnet 用户登录口令）（2）建立配置环境，只需将微机以太网口通过局域网与以太网交换机的以太网口连接。
