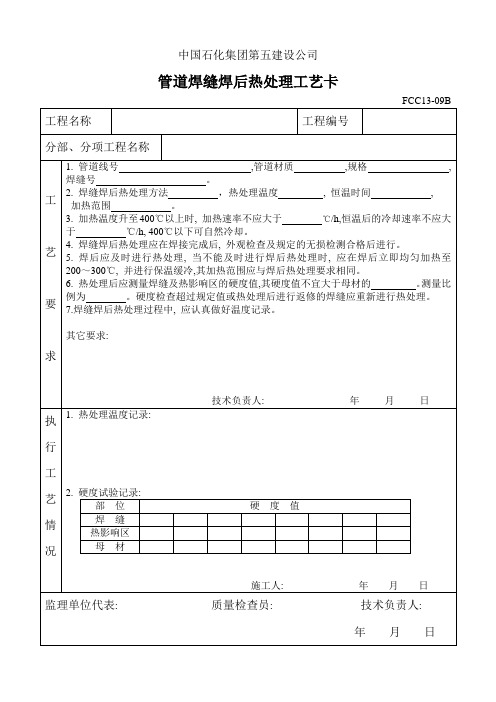

管道焊缝热处理报告

合金钢管道焊后消应热处理工艺标准1、适应范围本工艺标准适用于非低温用碳钢、低合金钢及1Cr5Mo钢等钢材的焊缝焊后消应热处理。

2、施工准备2.1热处理所用保温材料应为无碱超细玻璃棉，应有质量证明书或合格证。

2.1.1热处理设备为可自动控制温度的固定盘柜式控制柜或手提式控制箱，并应配有自动打点记录仪，加热器采用绳状红外线加热器，热电偶为K型，其连接线为补偿导线。

2.1.2热处理设备应经检查合格，温度指示仪表及热电偶校验准确。

2.1.3挡雨、雪的遮盖物准备齐全。

2.2作业条件2.2.1热处理前应对焊缝进行确认，确认项目包括：1）焊接工作已完成；2）焊缝外观符合质量标准；3）其他要求的检验项目已检验合格，并已取得检验合格通知书；4）除铬钼耐热钢以外焊缝的无损检测已检验合格，并已取得检验合格通知书；3、操作工艺3.1工艺流程：施工准备→热电偶及加热器安装→热处理→硬度检验→资料整理3.2热电偶及加热器安装3.2.1每道焊口对称安装两只热电偶，热电偶安装在靠近焊缝边缘的30mm，管材与热电偶端部接触处应用砂轮机打磨露出金属光泽，热电偶安装采用细铁丝捆扎，为保证所测温度为管材实际温度，在热电偶与加热器之间点小块保温玻璃布进行隔离。

3.2.2电加热器缠绕宽度为焊缝两侧各100-125mm，一根加热器缠绕多道焊缝时，必须保证热处理部位的相似性，即：同材质、同规格、缠绕的圈数及宽度相同。

3.2.3加热器安装完毕后用无碱超细玻璃棉进行保温，保温厚度100-125mm，为降低温度梯度，加热器外部100mm范围内应予以保温。

3.3热处理工艺3.3.1升温温度：300℃以下不控制，300℃以上升温速度为5125/δ.℃/h，且不大于220℃/h（δ为壁厚，单位为mm）。

3.3.2热处理温度见下表：升温期间任意两测温点温差不大于50℃。

3.3.3恒温时间：厚度在25mm以下的非合金钢和16Mn恒温时间为1h，厚度25mm以上为2h，合金钢及1Cr5Mo（或度40mm以下）恒温时间为2h。

工程编号：工程名称：潍焦集团枣庄薛城能源有限公司中压蒸汽管道工程分项工程名称/编号：工艺管线管线号MUS30001-150-6D1 材质12Cr1MoV 规格Ф168*9焊材牌号R317焊缝号（管件号）升温速率（℃/h）热处理温度（℃)恒温时间（h）降温速率（℃/h)备注1 200 700~7602 2602 200 700~760 2 2603 200 700~760 2 2604 200 700~760 2 2605 200 700~760 2 2606 200 700~760 2 2607 200 700~760 2 2608 200 700~760 2 2609 200 700~760 2 26010 200 700~760 2 26011 200 700~760 2 26012 200 700~760 2 26013 200 700~760 2 260热电偶布置方式：热处理曲线示意图;(附：热处理自动记录曲线）责任工程师：质量检查员：操作人：年月日工程编号：工程名称：潍焦集团枣庄薛城能源有限公司中压蒸汽管道工程分项工程名称/编号：工艺管线管线号MUS30001-150-6D1 材质12Cr1MoV 规格Ф168*9焊材牌号R317焊缝号（管件号）升温速率（℃/h）热处理温度（℃)恒温时间（h）降温速率（℃/h)备注1 200 700~7602 2602 200 700~760 2 2603 200 700~760 2 2604 200 700~760 2 2605 200 700~760 2 2606 200 700~760 2 2607 200 700~760 2 2608 200 700~760 2 2609 200 700~760 2 26010 200 700~760 2 26011 200 700~760 2 26012 200 700~760 2 26013 200 700~760 2 260热电偶布置方式：热处理曲线示意图;(附：热处理自动记录曲线）责任工程师：质量检查员：操作人：年月日工程编号：工程名称：潍焦集团枣庄薛城能源有限公司中压蒸汽管道工程分项工程名称/编号：工艺管线管线号MUS30001-150-6D1 材质12Cr1MoV 规格Ф168*9焊材牌号R317焊缝号（管件号）升温速率（℃/h）热处理温度（℃)恒温时间（h）降温速率（℃/h)备注14 200 700~760 2 26015 200 700~760 2 26016 200 700~760 2 26017 200 700~760 2 26018 200 700~760 2 26019 200 700~760 2 26020 200 700~760 2 26021 200 700~760 2 26022 200 700~760 2 26023 200 700~760 2 26024 200 700~760 2 26025 200 700~760 2 26026 200 700~760 2 260热电偶布置方式：热处理曲线示意图;(附：热处理自动记录曲线）责任工程师：质量检查员：操作人：年月日工程编号：工程名称：潍焦集团枣庄薛城能源有限公司中压蒸汽管道工程分项工程名称/编号：工艺管线管线号MUS30001-150-6D1 材质12Cr1MoV 规格Ф168*9焊材牌号R317焊缝号（管件号）升温速率（℃/h）热处理温度（℃)恒温时间（h）降温速率（℃/h)备注27 200 700~760 2 26028 200 700~760 2 26029 200 700~760 2 26030 200 700~760 2 26031 200 700~760 2 26032 200 700~760 2 26033 200 700~760 2 26034 200 700~760 2 26035 200 700~760 2 26036 200 700~760 2 26037 200 700~760 2 26038 200 700~760 2 26039 200 700~760 2 260热电偶布置方式：热处理曲线示意图;(附：热处理自动记录曲线）责任工程师：质量检查员：操作人：年月日工程编号：工程名称：潍焦集团枣庄薛城能源有限公司中压蒸汽管道工程分项工程名称/编号：工艺管线管线号MUS30001-150-6D1 材质12Cr1MoV 规格Ф168*9焊材牌号R317焊缝号（管件号）升温速率（℃/h）热处理温度（℃)恒温时间（h）降温速率（℃/h)备注40 200 700~760 2 26041 200 700~760 2 26042 200 700~760 2 26043 200 700~760 2 26044 200 700~760 2 26045 200 700~760 2 26046 200 700~760 2 26047 200 700~760 2 26048 200 700~760 2 26049 200 700~760 2 26040 200 700~760 2 26051 200 700~760 2 26052 200 700~760 2 260热电偶布置方式：热处理曲线示意图;(附：热处理自动记录曲线）责任工程师：质量检查员：操作人：年月日工程编号：工程名称：潍焦集团枣庄薛城能源有限公司中压蒸汽管道工程分项工程名称/编号：工艺管线管线号MUS30001-150-6D1 材质12Cr1MoV 规格Ф168*9焊材牌号R317焊缝号（管件号）升温速率（℃/h）热处理温度（℃)恒温时间（h）降温速率（℃/h)备注53 200 700~760 2 26054 200 700~760 2 26055 200 700~760 2 26056 200 700~760 2 26057 200 700~760 2 26058 200 700~760 2 26059 200 700~760 2 26060 200 700~760 2 26061 200 700~760 2 26062 200 700~760 2 26063 200 700~760 2 26064 200 700~760 2 26065 200 700~760 2 260热电偶布置方式：热处理曲线示意图;(附：热处理自动记录曲线）责任工程师：质量检查员：操作人：年月日工程编号：工程名称：潍焦集团枣庄薛城能源有限公司中压蒸汽管道工程分项工程名称/编号：工艺管线管线号MUS30001-150-6D1 材质12Cr1MoV 规格Ф168*9焊材牌号R317焊缝号（管件号）升温速率（℃/h）热处理温度（℃)恒温时间（h）降温速率（℃/h)备注66 200 700~760 2 26067 200 700~760 2 26068 200 700~760 2 26069 200 700~760 2 26070 200 700~760 2 26071 200 700~760 2 26072 200 700~760 2 26073 200 700~760 2 26074 200 700~760 2 26075 200 700~760 2 26076 200 700~760 2 26077 200 700~760 2 26078 200 700~760 2 260热电偶布置方式：热处理曲线示意图;(附：热处理自动记录曲线）责任工程师：质量检查员：操作人：年月日工程编号：工程名称：潍焦集团枣庄薛城能源有限公司中压蒸汽管道工程分项工程名称/编号：工艺管线管线号MUS30001-150-6D1 材质12Cr1MoV 规格Ф168*9焊材牌号R317焊缝号（管件号）升温速率（℃/h）热处理温度（℃)恒温时间（h）降温速率（℃/h)备注79 200 700~760 2 26080 200 700~760 2 26081 200 700~760 2 26082 200 700~760 2 26083 200 700~760 2 26084 200 700~760 2 26085 200 700~760 2 26086 200 700~760 2 26087 200 700~760 2 26088 200 700~760 2 26089 200 700~760 2 26090 200 700~760 2 26091 200 700~760 2 260热电偶布置方式：热处理曲线示意图;(附：热处理自动记录曲线）责任工程师：质量检查员：操作人：年月日工程编号：工程名称：潍焦集团枣庄薛城能源有限公司中压蒸汽管道工程分项工程名称/编号：工艺管线管线号MUS30001-150-6D1 材质12Cr1MoV 规格Ф168*9焊材牌号R317焊缝号（管件号）升温速率（℃/h）热处理温度（℃)恒温时间（h）降温速率（℃/h)备注92 200 700~760 2 26093 200 700~760 2 26094 200 700~760 2 26095 200 700~760 2 26096 200 700~760 2 26097 200 700~760 2 26098 200 700~760 2 26099 200 700~760 2 260100 200 700~760 2 260101 200 700~760 2 260102 200 700~760 2 260103 200 700~760 2 260104 200 700~760 2 260热电偶布置方式：热处理曲线示意图;(附：热处理自动记录曲线）责任工程师：质量检查员：操作人：年月日工程编号：工程名称：潍焦集团枣庄薛城能源有限公司中压蒸汽管道工程分项工程名称/编号：工艺管线管线号MUS30001-150-6D1 材质12Cr1MoV 规格Ф168*9焊材牌号R317焊缝号（管件号）升温速率（℃/h）热处理温度（℃)恒温时间（h）降温速率（℃/h)备注105 200 700~760 2 260106 200 700~760 2 260107 200 700~760 2 260108 200 700~760 2 260109 200 700~760 2 260110 200 700~760 2 260111 200 700~760 2 260112 200 700~760 2 260113 200 700~760 2 260114 200 700~760 2 260115 200 700~760 2 260116 200 700~760 2 260117 200 700~760 2 260热电偶布置方式：热处理曲线示意图;(附：热处理自动记录曲线）责任工程师：质量检查员：操作人：年月日工程编号：工程名称：潍焦集团枣庄薛城能源有限公司中压蒸汽管道工程分项工程名称/编号：工艺管线管线号MUS30001-150-6D1 材质12Cr1MoV 规格Ф168*9焊材牌号R317焊缝号（管件号）升温速率（℃/h）热处理温度（℃)恒温时间（h）降温速率（℃/h)备注118 200 700~760 2 260119 200 700~760 2 260120 200 700~760 2 260121 200 700~760 2 260122 200 700~760 2 260123 200 700~760 2 260124 200 700~760 2 260125 200 700~760 2 260126 200 700~760 2 260127 200 700~760 2 260128 200 700~760 2 260129 200 700~760 2 260130 200 700~760 2 260热电偶布置方式：热处理曲线示意图;(附：热处理自动记录曲线）责任工程师：质量检查员：操作人：年月日工程编号：工程名称：潍焦集团枣庄薛城能源有限公司中压蒸汽管道工程分项工程名称/编号：工艺管线管线号MUS30001-150-6D1 材质12Cr1MoV 规格Ф168*9焊材牌号R317焊缝号（管件号）升温速率（℃/h）热处理温度（℃)恒温时间（h）降温速率（℃/h)备注131 200 700~760 2 260132 200 700~760 2 260133 200 700~760 2 260134 200 700~760 2 260135 200 700~760 2 260136 200 700~760 2 260137 200 700~760 2 260138 200 700~760 2 260139 200 700~760 2 260140 200 700~760 2 260141 200 700~760 2 260142 200 700~760 2 260143 200 700~760 2 260热电偶布置方式：热处理曲线示意图;(附：热处理自动记录曲线）责任工程师：质量检查员：操作人：年月日工程编号：工程名称：潍焦集团枣庄薛城能源有限公司中压蒸汽管道工程分项工程名称/编号：工艺管线管线号MUS30001-150-6D1 材质12Cr1MoV 规格Ф168*9焊材牌号R317焊缝号（管件号）升温速率（℃/h）热处理温度（℃)恒温时间（h）降温速率（℃/h)备注144 200 700~760 2 260145 200 700~760 2 260146 200 700~760 2 260147 200 700~760 2 260148 200 700~760 2 260热电偶布置方式：热处理曲线示意图;(附：热处理自动记录曲线）责任工程师：质量检查员：操作人：年月日。

中原石化乙烯原料路线改造（MTO）项目厂际外管工程热处理工程施工技术方案编制：审核：审批：濮阳市中原石化工程有限公司2011年6月15日目录一、工程概述本工程是中原乙烯从国电新敷设一条DN400中压蒸汽管线（材质20#，长度约900m），一条DN300高压蒸汽管线（材质P11，长度约900m；从MTO界区引一条DN25仪表风管线（材质：镀锌无缝钢管20#，长度约70m）到中、高压蒸汽的调节阀处；从龙宇化工一条氮气管线从中原乙烯南围墙引入，均沿厂际外管廊（第五段管廊）作为MTO项目厂外公用工程管线。

本方案仅适用于厂际外管项目高压蒸汽（铬钼钢P11）管道焊接工程，施工的焊接及热处理工作。

二、编制依据2.1、厂际外管Y-10035项目设计图纸；2.2、《工业金属管道工程施工及验收规范》GB50235-97；2.3、《现场设备工业管道焊接工程施工及验收规范》 GB50236-98；2.4、《石油化工有毒、可燃介质管道施工及验收规范》SH3501-2002；2.5、《石油化工铬钼耐热钢焊接规程》SH/T3520-2004；2.6、《石油化工金属管道工程施工质量验收规范》GB50517-2010;2.7、《石油化工建设工程施工安全技术规范》GB5048-2008;2.8、《工程建设交工技术文件规定》SH/T 3503-2007；2.9、《工程建设交工过程技术文件规定》SH/T 3543-2007；三、焊接施工准备3.1材料要求：3.1.1施工现场应配有符合要求的固定焊条库或流动焊条库；3.1.2焊材必须具有质量证明书或材质合格证，焊材的保管、烘干、发放、回收严格按《压力管道质量手册》中有关规定执行，焊条的烘干工艺按生产厂家说明书提供的参数进行，如无则按焊接工艺指导书给定的参数执行（焊接作业指导书11PQR-ZYSH-03；）3.1.3焊丝使用前，应去除表面的油脂、锈等杂物；3.1.4保温材料性能应符合预热及其处理要求。

焊接作业指导书（含焊接热处理工艺）合金钢管道（15CrMoG）编制人：审核人：批准人：建设机械分公司技术质量部目录一、适用范围 (3)1.1总则 (3)二、编制依据 (3)三、工程一览 (4)四、对焊工及热处理工的要求 (4)五、焊接材料的选择 (5)六、焊接设备、材料及焊接环境的要求 (5)七、主要施工机具 (6)八、焊接施工 (7)8.1材料验收 (7)8.2 焊接工艺及流程 (7)九、焊接热处理 (10)9.1作业项目概述 (10)9.2作业准备 (10)9.3作业条件 (11)9.4热处理作业程序 (12)9.5 质量检查与技术文件 (18)十、质量检验 (20)十一、安全技术措施 (21)一、适用范围本作业指导书适用于鞍钢股份能源管控中心1#4#干熄焦余热发电项目工程的管道安装施工。

1.1总则1、为了保证锅炉焊接热处理质量，指导焊接热处理作业，特制定本工艺。

2、本工艺适用于锅炉、压力容器、压力管道及在受压元件上焊接非受压元件的安装检修焊焊前预热、后热和焊后热处理工作。

3、焊接热处理的安全技术、劳动保护应执行国家现行的方针、政策、法律和法规有关规定。

4、焊接热处理除执行本工艺的规定外，还应符合国家有关标准规范的规定以及设计图纸的技术要求。

二、编制依据1、施工蓝图；2、DL/T5031-94《电力建设施工及验收技术规范管道篇》;3、DL/T 821-2002《钢制承压管道对接焊接接头射线检验技术规程》；4、DL/T869-2004《火力发电厂焊接技术规程》；5、《压力管道安全技术监察规程-工业管道》TSGD0001-20096、GB/T17394—1998《金属里氏硬度试验方法》7、DL/T819—2002《火力发电厂焊接热处理技术规程》8、GB/T16400—2003《绝热用硅酸铝棉及其制品》三、工程一览名称规格材质管道类别管道长度无缝钢管D377×13 15CrMoG GD1无缝钢管D273×9 15CrMoG GD1四、对焊工及热处理工的要求1、参加本工程焊接的焊工必须有焊工合格证，并有相应的合金钢氩弧焊合格项目，凡无此合格项目的焊工不得超项焊接。

1 适用范围本规程适用于工业管道或公用管道中材质为碳素钢、合金钢、低温钢、耐热钢、不锈钢和异种钢等压力管道的手工电弧焊、氩弧焊、二氧化碳气体保护焊及其焊后的热处理施工.2 主要编制依据2。

1 GB50236-98 《现场设备、工业管道焊接工程施工及验收规范》2。

2 DL5007—92 《电力建设施工及验收技术规范（焊接篇）》2.3 SH3501-1997 《石油化工剧毒、可燃介质管道工程施工及验收规范》2。

4 GB50235-97 《工业金属管道工程施工及验收规范》2。

5 CJJ28—89 《城市供热管网工程施工及验收规范》2.6 CJJ33—89 《城镇燃气输配工程施工及验收规范》2。

7 GB/T5117—1995 《碳钢焊条》2。

8 GB/T5118—1995 《低合金钢焊条》2。

9 GB/T983-1995 《不锈钢焊条》2。

10 YB/T4242—1984 《焊接用不锈钢丝》2.11 GB1300—77 《焊接用钢丝》2.12 其他现行有关标准、规范、技术文件。

3 施工准备3.1 技术准备3.1。

1 压力管道焊接施工前,应依据设计文件及其引用的标准、规范,并依据我公司焊接工艺评定报告编制出焊接工艺技术文件(焊接工艺卡或作业指导书）。

如果属本公司首次焊接的钢种，则首先要制定焊接工艺评定指导书，然后对该种材料进行工艺评定试验，合格后做出焊接工艺评定报告。

3.1.2 编制的焊接工艺技术文件（焊接工艺卡或作业指导书)必须针对工程实际，详细写明管道的设计材质、选用的焊接方法、焊接材料、接头型式、具体的焊接施工工艺、焊缝的质量要求、检验要求及焊后热处理工艺（有要求时）等。

3.1.3 压力管道施焊前，根据焊接作业指导书应对焊工及相关人员进行技术交底,并做好技术交底记录.3.1.4 对于高温、高压、剧毒、易燃、易爆的压力管道，在焊接施工前应画出焊口位置示意图，以便在焊接施工中进行质量监控。

3。

2 对材料的要求3.2.1 被焊管子（件)必须具有质量证明书，且其质量符合国家现行标准（或部颁标准）的要求；进口材料应符合该国家标准或合同规定的技术条件。

12Cr1MoVG管道焊后热处理工艺控制要点摘要：目前低合金耐热钢12Cr1MoVG在化工企业中使用非常广泛，由于其材料对延迟裂纹敏感的特性，在焊接过程中和焊接结束后易产生延迟裂纹，其形成的宏观裂纹以致贯穿裂纹与材料的韧性和残余应力大小有很大关系。

根据国家现行规范规程的规定，铬钼耐热钢管道焊后应及时进行焊后热处理来降低扩散氢含量，消除残余应力以避免焊缝裂缝的产生。

传统的热处理设备使用热处理以设备，现已唐山中浩化工有限公司厂外外管蒸汽管道低合金耐热钢12Cr1MoVG为例采用新方法焊后热处理的工艺控制要点关键词：热处理工艺控制要点12Cr1MoVG管道一、施工准备1.1技术准备熟悉施工图纸，编制合金钢管道焊后热处理方案明确需要进行焊后热处理的焊接接头如下：本工程中合金钢管12Cr1MoVG规格为Φ323.9×22.2，其所有的对接接头；合金钢管12Cr1MoVG上的对焊支管座；其他经焊接工艺评定需进行焊后热处理的管件；1.2人员准备由于本项目需要焊后热处理的焊口总数不多，且工作量较集中，场地方便，项目部指定一名技术员，负责编制焊接热处理施工方案和作业指导数等技术文件，指导并监督热处理人员的工作，整理热处理资料等；指定一名热处理工，负责按照热处理施工方案和作业指导书进行施工，记录热处理操作过程，完成自检等。

1.3 设备及辅助材料准备西门子S7-200PLC模块（可编程序控制器）、交流接触器、继电器、计算机、柔性陶瓷电阻加热器，配备一台里氏硬度计，以测量焊缝和母材的硬度值。

辅助材料有快速接长导线，串联导线、热电偶、补偿导线、接插件、硅酸铝岩棉毡、铁丝等。

快速接长导线供加热器与交流接触器连接，K形热电偶及补偿导线是用于测温；硅酸铝纤维毯耐温1000℃，主要用于热处理的保温；铁丝用于固定热电偶和绑扎硅酸铝纤维毯。

焊后热处理工艺及措施2.1加热方法本项目采用柔性陶瓷电阻加热的方法对管道焊缝进行加热。

错误!未指定书签。

目录1.适用范围 (2)2..编制依据 (2)3.工程概况及工作量(以一台机组计) (2)4.作业人员资格及要求 (3)5. 施工主要机具、工具及材料计划 (3)６.施工准备 (4)７.作业程序 (4)８. 作业方法、参数及工艺要求 (5)９.不合格品的热处理 (8)１０.质量检查及验收 (8)11.工序交接及成品保护 (8)12．安全和文明施工措施 (8)13.强制性条文 (11)14．技术记录 (18)1.适用范围1.1本作业指导书适用于天津天铁50MW燃机-蒸汽联合发电锅炉、汽机管道焊接的热处理。

2..编制依据2.1天津天铁50MW燃机-蒸汽联合发电焊接专业施工组织设计2.2《焊接工艺评定规程》DL/T868-20042.3《火力发电厂焊接技术规程》DL/T869—20122.4《火力发电厂焊接热处理技术规程》（DL/T819-2002）2.5《电力建设安全工作规程》第一部分：火力发电厂（DL5009.1-2002）2.6天津天铁50MW燃机-蒸汽联合发电相关图纸2.7溧阳恒正无损检测有限公司相关焊接工艺评定2.8《电力建设施工质量验收及评定规程》第七部分：焊接（DL/T5210.7-2010）2.9《工程建设标准强制性条文》（电力工程部分）（2011版）2.10《电力建设工程质量监督检查典型大纲》（火电、送变电部分）3.工程概况及工作量(以一台机组计)3.1工程概况本工程建设规模为50MW燃机-蒸汽联合发电机组。

本工程厂址地处邯郸市涉县更乐镇原天津铁厂动力厂运输部家属区内。

机组配套一台双压、无补燃、卧式自然循环余热锅炉，余热锅炉为杭州锅炉集团股份有限公司设计制造，其相应的附属系统由中冶京诚工程技术有限公司设计。

锅炉专业施工范围包括：锅炉本体、辅机、锅炉附属管道及设备、烟道、钢烟囱等。

本锅炉为双压、无补燃、无再热、自带整体式除氧器、卧式自然循环、露天布置余热锅炉，所有受热面管子水平布置，烟气为垂直流动，受热面内水和蒸汽的流动都是由自然循环完成的。

焊缝检测报告随着现代化建设的推进，焊接技术在各个行业中得到广泛应用。

焊缝作为焊接的关键部位，在使用过程中可能会出现一些隐患。

为了确保焊接质量，防止焊缝出现安全隐患，焊缝检测就显得尤为重要。

本文将介绍焊缝检测报告的概念、内容和重要性。

1. 概念焊缝检测报告是对焊缝进行全面而系统的检测后所形成的报告。

它记录了焊接前、中、后的各种检测数据和结果，对焊缝的质量进行评估和归档。

焊缝检测报告是一种技术性文件，是焊接过程的重要依据，也是监管、审核和验收的依据之一。

2. 内容焊缝检测报告的内容包括但不限于以下几个方面。

2.1 焊接基本信息报告中应包含焊接项目的基本信息，例如焊接对象、焊接材料、焊接方法等。

这些信息有助于对焊接质量进行评估和对症处理。

2.2 材料检测焊接前，对焊接材料进行检测是非常重要的。

常见的材料检测内容包括材料成分、尺寸、热处理状态等。

这些检测可以确定材料的质量和适用性，为焊接过程提供技术参考。

2.3 前期准备焊接前的准备工作非常重要。

焊缝检测报告应记录焊接前的预热温度、表面处理情况、间隙大小等信息。

这些数据对焊缝的质量和强度有直接影响，对于后续工作的顺利进行至关重要。

2.4 焊接过程监控焊接过程中的监控是确保焊缝质量的关键环节。

焊缝检测报告应包含焊接过程中的温度、电流、电压等参数的监测数据，以及焊接操作者的操作技术评估。

这些数据有助于评估焊接质量，及时发现问题并采取对应措施。

2.5 焊缝检测针对焊缝的特点和要求，对焊缝进行全面的检测是不可或缺的。

常见的焊缝检测方法包括无损检测、微观组织分析、力学性能测试等。

这些检测可以直观地了解焊缝的质量及可能存在的问题，为修复或改进焊缝提供参考。

2.6 结果与评估通过对焊缝的全面检测，应生成详细的结果和评估报告。

报告中需要明确指出焊缝的整体质量评估，同时对检测中发现的问题和隐患进行分析与建议。

评估报告应以客观、准确的语言进行撰写，为后续的维修、加固及工程决策提供指导。

焊缝热处理绳状全文共四篇示例，供读者参考第一篇示例：焊缝热处理绳状是一种应用广泛的焊接技术，通过对焊接焊缝进行热处理，使其具有更好的机械性能和耐腐蚀性能。

焊接是一种常见的金属连接方式，通过加热金属至熔化状态，再把金属融合在一起，形成牢固的连接。

焊接在工业生产中有着广泛的应用，能够连接各种金属材料，包括钢、铝、铜等。

焊缝热处理是指对焊接过程中形成的焊缝进行热处理，以改善焊接区域的组织结构和性能。

焊接过程中，焊接区域的金属会受到高温影响，可能产生气孔、裂纹等缺陷，降低焊接的质量和性能。

焊缝热处理可以有效地消除这些缺陷，提高焊接区域的硬度、强度和耐蚀性，提高焊接接头的可靠性和耐久性。

焊缝热处理的方法有很多种，其中一种较为常见的方法是使用焊缝热处理绳状。

焊缝热处理绳状是一种可以对焊接焊缝进行均匀加热的设备，通常由电阻丝或铜管组成，通过传导热量对焊接区域进行均匀加热，达到热处理的效果。

这种焊缝热处理绳状可以适用于各种形状和大小的焊接区域，能够有效提高焊接接头的质量和性能。

焊缝热处理绳状是一种重要的焊接工具，在焊接过程中起着至关重要的作用。

通过对焊接焊缝进行热处理，可以提高焊接接头的质量和性能，确保焊接结构的安全可靠。

在实际应用中，我们应该合理选择适当的热处理方法和工具，确保焊接过程的质量和效益。

愿通过我们的努力，焊缝热处理绳状能够在各个领域得到更广泛的应用和推广。

第二篇示例：焊缝热处理绳状是一种广泛应用于焊接行业的热处理工艺，通过对焊缝进行恰当的热处理，可以改善焊接接头的性能和质量，提高焊接接头的耐热、耐腐蚀和机械性能，从而确保焊接接头的质量和可靠性。

在焊接行业中，焊缝热处理绳状被广泛应用于各种金属材料的焊接过程中，如钢、铝、铜、镍等。

焊缝热处理绳状的工艺原理是通过对焊接接头进行加热和冷却处理，使焊接接头的组织结构发生相应的变化，从而改善焊接接头的性能和质量。

焊缝热处理绳状一般包括加热、保温和冷却三个阶段，具体操作方法和工艺参数需要根据焊接材料、焊接部件和焊接要求的不同而有所调整。

华能电厂P91、P92管道现场焊后热处理工艺导则华能国际电力股份有限公司二○○八年一月目次前言 (II)1. 范围 (1)2. 规范性引用文件 (1)3. 术语 (2)4. 管道整圈局部焊后热处理的技术条件 (4)5 提高温度均匀性的措施 (6)6. 温度的测量 (8)7．加热器与保温材料 (12)8. 热循环 (12)9. 质量控制与技术文件 (12)前言火力发电厂承压管道在制作、安装和检修过程中存在大量的焊接接头，其中很大一部分受到各种因素的限制只能在现场进行局部热处理，热处理的质量直接影响焊接接头的性能和服役寿命。

国内已有几个相应的焊接热处理规程，但在这些技术规程中对许多控制热处理质量的重要因素没有严格加以规范，在实施过程中难以保证质量。

近些年机组建设中大量采用P91、P92等马氏体耐热钢，其焊接接头的性能对热处理工艺非常敏感，而局部热处理与炉内热处理相比温度均匀性较差，没有严格的规范无法保证接头的性能。

为此参照国际上相关规程和对P91、P92钢焊接以及使用过程中积累的经验，制定出本导则作为华能国际电力股份有限公司所属电厂P91、P92钢管道在制作、安装和检修过程中进行焊后局部热处理的要求。

本导则更充分地体现了现场局部热处理的特点和可操作性，其它材料的管道局部热处理也可参照本标准相关条款执行。

本标准由华能国际电力股份有限公司工程部提出并归口。

本标准由西安热工研究院有限公司负责解释。

本标准的起草单位：华能国际电力股份有限公司工程部、西安热工研究院有限公司、华能浙江分公司本标准的起草人：周荣灿范长信陈平邵天佑蒋雁华能电厂P91、P92管道现场焊后热处理工艺导则1. 范围本导则规定了华能国际电力股份有限公司所属电厂P91、P92钢管道在制作、安装和检修过程中进行焊后局部热处理的要求。

其它材料的重要管道在进行局部热处理时可参照本导则有关条款的技术要求执行。

2. 规范性引用文件GB/T 2614-2019 镍铬－镍硅热电偶丝GB 2974-1982 工业用热电偶丝检验方法GB/T 4989-1994 热电偶用补偿导线GB/T 16839.1-2019 热电偶第1部分：分度表GB-T 16839.2-2019 热电偶第II部分：允差GB/T 18591-2019 焊接预热温度、道间温度及预热维持温度的测量指南DL/T 776-2019火力发电厂保温材料技术条件DL/T 819-2019 火力发电厂焊接热处理技术规程DL/T 869-2019 火力发电厂焊接技术规程JB T 6046-1992 碳钢、低合金钢焊接构件焊后热处理方法ASME锅炉压力容器规范B31.1－2019 动力管道ASME锅炉压力容器规范B31.3－2019 工艺管道ASME 锅炉压力容器规范第3节－2019：核设施元部件制造规则，第1分册第NB子节，1级元件BS 2633－1987 Standard Specification for Class I Arc Welding of Ferritic Steel Pipework for Carrying FluidsAPI 570－2019，Piping Inspection Code: Inspection, Repair, Alteration, andRerating of In-Service Piping SystemsAWS D10.10/D10.10M－2019 Recommended Practices for Local Heating ofWelds in Piping and tubing图1 管道局部焊后热处理示意图3. 术语3.1 焊后热处理postweld heat treatment (PWHT)焊接工作完成后，将焊件以一定的升温速率加热到某一温度(通常是材料的相变温度A C1以下)，保温一定时间，然后使焊件以一定速率冷却下来，以改善焊接接头的金相组织、性能或消除残余应力的一种焊接热处理工艺。

管道异种钢的焊接热处理问题研究【摘要】本研究旨在探讨管道异种钢的焊接热处理问题，通过分析异种钢焊接特点、不同焊接工艺对异种钢的影响，探讨焊接热处理技术，并研究焊接后热处理对管道异种钢性能的影响。

在此基础上，提出了热处理工艺优化方案，为管道异种钢的焊接热处理提供了理论支持和技术指导。

研究发现，合适的热处理能够明显提高管道异种钢的性能，并优化工艺可进一步提升焊接质量。

结论部分总结了本研究的重要发现，并展望了未来可能的研究方向，为进一步深入研究管道异种钢的焊接热处理问题提供了参考和指导。

本研究对于提高管道异种钢的焊接质量和性能具有一定的理论和实践意义。

【关键词】异种钢、管道、焊接、热处理、工艺、性能、优化方案、研究、背景、目的、特点、探讨、影响、总结、展望、未来、方向1. 引言1.1 研究背景管道异种钢的焊接热处理问题一直是焊接领域的研究热点之一。

随着工业领域的不断发展和需求的提高，对管道异种钢焊接质量和性能的要求也日益增加。

异种钢在焊接过程中往往会出现热裂纹、晶间腐蚀等问题，严重影响焊接接头的质量和使用性能。

研究背景中，需要深入探讨管道异种钢焊接的特点，分析其焊接过程中存在的问题，为后续的研究工作奠定基础。

通过对不同焊接工艺对异种钢的影响进行分析，可以为选择合适的焊接方法提供参考。

焊接后的热处理对管道异种钢性能的影响也是一个关键问题，需要进行深入研究并提出优化方案。

在这样的背景下，对管道异种钢的焊接热处理问题进行研究具有重要意义，有助于提高焊接接头的质量和性能，满足工业生产的需求。

本文将对管道异种钢的焊接热处理问题进行深入探讨，以期为相关领域的研究提供重要指导和参考。

1.2 研究目的管道异种钢的焊接热处理问题研究的目的是为了探讨在异种钢管道焊接过程中出现的问题，并寻找有效的解决方案，以提高管道的焊接质量和性能。

通过研究不同的焊接工艺对异种钢的影响，分析其优劣势，为工程实践提供科学的指导和建议。

通过探讨焊接热处理技术，研究焊接后热处理对管道异种钢性能的影响，找到合适的热处理工艺优化方案，提高管道的抗腐蚀能力和耐久性。
