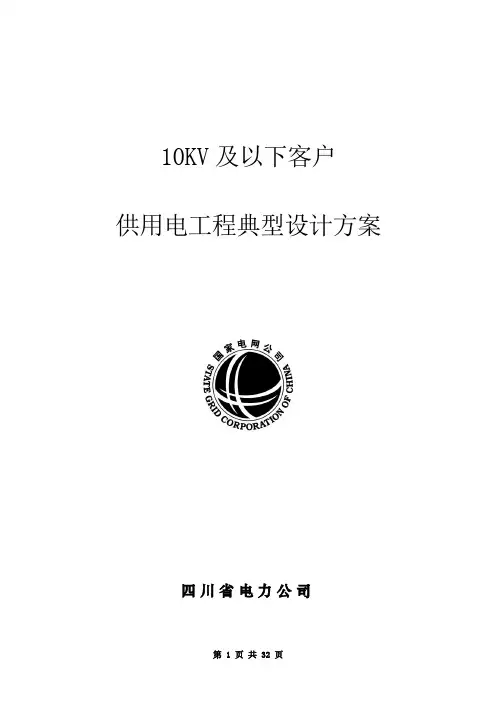

10KV及以下客户
供用电工程典型设计方案
第一分册 配电房工程
总设计说明
1 概 述
配电房工程典型设计适用于10/0.4kV配电房新建工程（建筑物新建或箱式变电站），变压器为油浸式变压器，室内变压器容量为
100~1600kVA，箱式变压器容量为100~800kVA。
配电房工程分册共分五章。根据配电变压器（以下简称变压器）容量的大小或10kV接线方式的不同分为四章：第一章适用于变压器容量范围100~250kVA，根据变压器安装地点的不同分为变压器室外安装、
箱式变电站、变压器室内安装三节；第二章适用于变压器容量范围315~400kVA，根据变压器安装地点的不同分为变压器室外安装、箱式变电站、变压器室内安装三节；第三章适用于变压器容量范围
500~1600kVA，10kV侧单电源，根据变压器安装地点及数量的不同分为箱式变电站（单台变压器）、箱式变电站（两台变压器）、变压器室内安装（单台变压器）、变压器室内安装（两台及以上变压器）四节；第四章适用于变压器容量范围500~1600kVA，10kV侧双电源，根据
10kV侧结线方式的不同分为10kV侧单母线接线、10kV侧单母线分段接线两节。第五章为前四章的公共部分，共分三节，分别归纳了设备选择、断面图及二次接线图。
10kV侧标注所有设备的型号及技术参数，0.4kV侧对总路断路器及无功补偿的容量、型号及技术参数进行标注(根据不同的变压器容量，对受变压器容量影响较大的设备技术参数在第五章设备选择中单独列表标注)；对出线仅标注设备型号、示意出线回路数，出线设备技术参数应根据工程实际情况选择，出线回路数也可根据工程实际情况酌情增减，图纸标注的设备型号仅作参考。
2 设计范围
从10kV侧电缆进线的电缆头、架空进线的变压器安装引下线起，至0.4kV出线配电屏电缆头止这一范围内的电气安装设计（不含电缆头）。
3 设计目的和原则
3.1 采用标准化、规范化的典型设计，规范市场、提高安装质量，从而保证供电可靠性。
3.2 箱式变电站工厂化。
4 设计依据
配电房及内部所有设备和备品备件，均应遵循最新版本的国家标准（GB）、电力行业标准（DL）和国际单位制（SI），应遵循的主要标准如下：
GB156-1993 《标准电压》
GB50052-95 《供配电系统设计规范》
GB50053-94 《10kV及以下变电所设计规范》
GB50054-95 《低压配电设计规范》
GB/T17467-1998 《高压/低压预装式变电站》
GB311.1-1997 《高压输变电设备的绝缘配合》
DL/T620-1997 《交流电气装置的过电压保护和绝缘配合》
DL/T621-1997 《交流电气装置的接地》
DL/T5222-2005 《导体和电器选择设计技术规定》
GB11032-2000 《交流无间隙金属氧化物避雷器》
DL/T804-2002 《交流电力系统无间隙金属氧化物避雷器使用导则》
GB/T15544-1995 《三相交流系统短路电流计算》
GB50062-1992 《电力装置的继电保护和自动装置设计规范》DL/T5137-2001 《电测量及电能计量装置设计技术规程》
DL/T5136-2001 《火力发电厂、变电所二次接线设计技术规程》
DL/T769-2001 《电力系统微机继电保护技术导则》
DL/T5044-2004 《电力工程直流系统设计技术规程》
GB/T16927.1～2-1997 《高电压试验技术》
GB11022-89 《高压开关设备通用技术条件》
GB763-90 《交流高压电器在长期工作时的发热》
GB1984-89 《交流高压断路器》
GB/T6451-1999 《三相油浸式电力变压器技术参数和要求》
DL403-91 《10-35kV户内高压真空断路器订货技术条件》
GB3804-90 《3-63kV交流高压负荷开关》
GB16926-1997 《交流高压负荷开关-熔断器组合电器》
GB3906-91 《3-35kV交流金属封闭开关设备》
DL404－91 《户内交流高压开关柜订货技术条件》
GB7251.1-87 《低压成套开关设备》
GB/T5582-93 《高压电力设备外绝缘污秽等级》
GB3096-93 《城市区域环境噪声标准》
GB4208-93 《外壳防护等级（IP代码）》
GB50150-91 《电气装置安装工程电气设备交接试验标准》5 主要技术条件
5.1 正常使用环境条件
5.1.1 海拔高度：≤1000m
5.1.2 环境温度：
最高气温：+40℃
最热月平均气温：+35℃
最高年平均气温：+20℃
最低气温：-5℃（户内）/-10℃（户外）
最大日平均温差：25K
5.1.3 风压：不大于700Pa
5.1.4 湿度：
日平均值不大于95%
月平均值不大于90%
5.1.5 安装环境（屋外安装）
（1）安装地点的倾斜度<3°
（2）耐地震能力：
地面水平加速度：低于3.0m/S
地面垂直加速度：低于1.5m/S
安全系数：1.67以上
（3）周围空气无腐蚀性或可燃性气体，水蒸气等明显污染，并无剧烈振动。
5.2 系统运行条件
5.2.1 系统额定频率：50Hz
5.2.2 系统标称电压：10kV
5.2.3 系统最高运行电压：12kV
5.2.4 10kV中压配电网接地方式：不接地或经消弧线圈接地
5.2.5 10kV系统短路容量：20kA
5.2.6 爬电比距：25mm/kV（户外）
5.3 设备的主要技术参数
5.3.1 额定频率：50Hz
5.3.2 相数：3相
5.3.3 额定电压：12kV
5.3.4 10kV断路器
额定电压：12kV
额定电流：630A
额定短路开断电流：25kA
额定动稳定电流（峰值）：63kA
额定短路关合电流（峰值）：63kA
4秒热稳定电流：25kA
5.3.5 10kV负荷开关：
额定电压：12kV
额定电流：630A
额定短路关合电流：50kA
额定短路时（2S）耐受电流： 20kA/2S
额定峰值耐受电流： 50kA
5.3.6 10kV负荷开关加熔断器组合电器：
