MSR多业务开放路由器

教你认识H3C的设备路由器系列：(从低端到高端)ER:ER3000 ER5000MSR20-1X:MSR20-10 MSR20-11 MSR20-12 MSR20-15MSR/20/30/50:MSR20系列 MSR30系列 MSR50系列（MSR:多业务开放路由器）SR66:SR6602 SR6608SR88:SR8802 SR8805 SR8808 SR8812MSR系列路由器命名规则:MSR XX-X XXX:MSR20、30、50三大系列：•20只支持SIC插卡；•30支持SIC和MIM插卡;•50支持SIC和FIC插卡，FIC插卡支持热插拔X:支持的槽位数量：20系列指的是支持的SIC槽位数，30系列指的是支持的MIM槽位数，50系列指的是支持的FIC槽位数X:固定WAN接口类型：0－－以太网接口1－－同异步串口2－－E1接口5－－ADSL接口路由器图片SR8800核心路由创新的体系架构---“一机四平面”管理平面-----业务平面-----OAM平面-----监控平面SR6602图片:SR6608图片:交换机系列：(从低端到高端)SMB交换机：S1508/16L/E S2108/26 S1526/S1550/50E E126-S1 S5016P/24P S5024E/S5048E智能二层/三层交换机：S3100S1/E1 S3600S1/E1 S3610 E系列千兆智能交换机：S5100S1/E1 S5500S1/E1 S5510 S5600核心路由交换机：S7500 S7500E S9500H3C交换机命名命名规则：A (产品品牌)B（产品系列）S–交换机SR–业务路由器C（子产品系列）9 –核心机箱式交换机7 –高端机箱式交换机5 –全千兆盒式交换机3 –千兆上行百兆下行的D（是否是路由交换机）>=5 –路由交换机<5 –二层交换机E（低端用于区别同一类的多个系列，高端是指业务槽位数）F（可用端口数）G（上行接口类型）C –扩展插槽上行P –千兆SFP光口上行T –千兆电口上行H（业务特性）EI –增强型SI –标准型PWR-EI –支持PoE的增强型PWR-SI –支持PoE的标准型S9500系列交换机图片:[此文档可自行编辑修改，如有侵权请告知删除，感谢您的支持，我们会努力把内容做得更好]。

渠道培训资料－MSR路由器配置指导日期：密级：l MSR产品概观l配置基本流程及注意事项l MSR20配置实例l MSR30配置实例l MSR50配置实例MSR路由器概观l MSR产品概观l配置基本流程及注意事项l MSR20配置实例l MSR30配置实例l MSR50配置实例配置基本流程主机配置注意事项主机MSR20、MSR30主机均包含机箱及主控，不用单独配置。

MSR50机箱及主控分离，故要分别配置。

内存MSR20全系列标准配置256M，最大扩充到384M.MSR30全系列标准配置256M，最大扩充到1G.MSR50全系列标准配置256M，最大扩充到1G.目前提供256M、512M两种规格。

CF卡MSR全系列标准配置256M，最大扩充到1G.目前提供512M及1G两种规格。

主机配置注意事项USB不属于标准配置。

若有需要，要单独配置。

目前提供128M及256M两种规格。

冗余电源MSR20不支持；MSR30支持外置冗余电源，同时必须配置连接线。

MSR50支持内置冗余电源，加密模块ESM-ANDE/SNDE模块内置在主机上，不占用外部槽位。

MIM/FIC-HNDE需要占用一个外部槽位。

MSR系列采用具有加密能力的CPU。

VPM模块配置VE1语音模块时必须选配VPM插条。

可以根据同时在线的用户数，灵活配置支持32/24/16/8路IP语音。

位置可以在主机或MIM/FIC VE1模块上。

VCPM模块配置SIC-1VE1语音接口时必须配1块，插在主机自带的VCPM槽位上。

MIM/FIC类型的VE1接口模块上已集成VCPM。

需要跨模块本地交换（TDM）时要在主机上配置一块。

外置功能模块就是指常用的一些模块，如以太网接口模块、二层交换模块等。

它们必须安装在外部槽位，根据外形大小分为SIC/DSIC、MIM/DMIM、FIC/DFIC。

SIC卡尺寸小，接口密度较低，价格便宜，适合低商务配置。

MIM卡和FIC是大卡，支持接口密度较高，适合高性能、高密度的配置。

华三系列网络产品一、路由器1、H3C CR系列核心路由器i.H3C CR16000-F 100G核心路由器产品简介：H3C CR16000-F是H3C自主研发的100G平台核心路由器，采用业界先进的CLOS 交换架构，整机交换容量高达26.88Tbps，采用Comware V7网络操作系统，提供丰富的业务特性和强大的自愈功能，可广泛应用于行业IP专网核心层和汇聚层以及运营商网络MSE等网络位置。

H3C CR16000-F支持主控和交换网板完全物理分离，提供高品质的设备可靠性；支持高密度10GE、40GE、100GE接口，单槽位性能灵活扩展，可以满足不同网络位置需求；支持多维度的虚拟化技术，包括横向虚拟化IRF2、纵向虚拟VCF以及虚拟路由器MDC，可简化网络管理、提高可靠性；支持MSE，集SR和BRAS功能于一身，满足运营商的多业务边缘设备发展需求；支持1588v2以太网时钟同步、TDM仿真以及多种线路保护技术，满足运营商IP RAN组网需求；控制平面采用多核及SMP(SymmetricalMulti-Processing对称多处理)技术，运行先进的操作系统Comware V7，各软件模块具有独立的运行空间，可以动态加载、单独升级，实现ISSU。

产品规格：ii.H3C CR16000核心路由器产品简介：CR16000 核心路由器（以下简称CR16000）是杭州华三通信技术有限公司自主研发的、基于100G平台的新一代核心路由器，主要应用在运营商IP骨干网、数据中心骨干互联节点以及各种行业大型IP网络的核心和汇聚位置。

CR16000先进的体系架构和强大的路由转发性能能够满足用户现在及未来业务扩展的需求。

CR16000采用了创新的硬件架构，可以实现跨板数据的无阻塞交换能力，保障高密度10G 或100G板卡的线速转发；CR16000支持海量的路由表和转发表，作为互联网核心节点能够抵御大路由震荡的冲击，保证数据报文的准确转发；CR16000通过NSR、ISSU、IRF2、APS、BFD等多种高可靠性技术，保证业务永续。

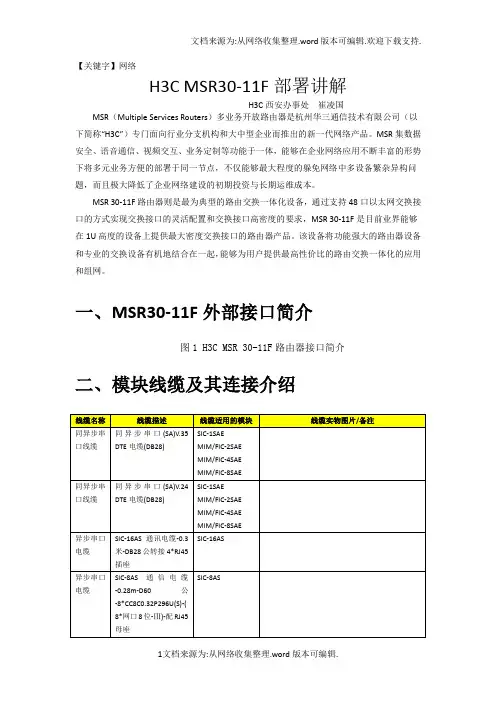

【关键字】网络H3C MSR30-11F部署讲解H3C西安办事处崔凌国MSR（Multiple Services Routers）多业务开放路由器是杭州华三通信技术有限公司（以下简称“H3C”）专门面向行业分支机构和大中型企业而推出的新一代网络产品。

MSR集数据安全、语音通信、视频交互、业务定制等功能于一体，能够在企业网络应用不断丰富的形势下将多元业务方便的部署于同一节点，不仅能够最大程度的躲免网络中多设备繁杂异构问题，而且极大降低了企业网络建设的初期投资与长期运维成本。

MSR 30-11F路由器则是最为典型的路由交换一体化设备，通过支持48口以太网交换接口的方式实现交换接口的灵活配置和交换接口高密度的要求，MSR 30-11F是目前业界能够在1U高度的设备上提供最大密度交换接口的路由器产品。

该设备将功能强大的路由器设备和专业的交换设备有机地结合在一起，能够为用户提供最高性价比的路由交换一体化的应用和组网。

一、MSR30-11F外部接口简介图1 H3C MSR 30-11F路由器接口简介二、模块线缆及其连接介绍三、设备配置讲解E0/0、E0/1以及广域网接口的配置与其他路由器配置完全一样，这里就不在介绍，主要介绍48个以太口（即E0/2~E0/49）的配置。

E0/2~E0/49与三层交换机的接口完全一样，物理接口本身不能够直接配置IP地址，如何使用请见下面的实例：建行的网点有办公和生产两种应用，客户端直接接入在路由器的48个以太口上。

[H3C] vlan 2[H3C -vlan2] port ethernet 0/2 to ethernet 0/25[H3C] vlan 3[H3C –vlan3] port ethernet 0/26 to ethernet 0/49[H3C] interface vlan-interface 2[H3C -Vlan-interface2] ip address[H3C] interface vlan-interface3[H3C -Vlan-interface3] ip address附录一：建行网点设备完整配置<H3C>##version 5.20, Release 1719P02#sysname jianhang#domain default enable system#vlan 1#vlan 44#vlan 191#radius scheme system#domain systemaccess-limit disablestate activeidle-cut disableself-service-url disable#user-group system#local-user adminpassword cipher 5W97B'/VOV+Q=^Q`MAF4<1!!authorization-attribute level 3service-type telnet#interface Analogmodem2/0async mode protocollink-protocol pppdialer enable-circulardialer-group 1dialer circular-group 0#interface Aux0async mode flowlink-protocol ppp#interface Dialer0link-protocol pppppp chap user jianhangppp chap password cipher 5W97B'/VOV+Q=^Q`MAF4<1!! ip addressdialer enable-circulardialer-group 1dialer route ip 3260499#interface Ethernet0/0port link-mode route#interface Ethernet0/1port link-mode route#interface Serial1/0link-protocol hdlcip address#interface Serial1/1link-protocol hdlcip address#interface NULL0#interface Vlan-interface44ip address#interface Vlan-interface191ip address#interface Ethernet0/2port link-mode bridgeport access vlan 44#interface Ethernet0/3port link-mode bridgeport access vlan 44#interface Ethernet0/4port link-mode bridgeport access vlan 44#interface Ethernet0/5port access vlan 44 #interface Ethernet0/6 port link-mode bridge port access vlan 44 #interface Ethernet0/7 port link-mode bridge port access vlan 44 #interface Ethernet0/8 port link-mode bridge port access vlan 44 #interface Ethernet0/9 port link-mode bridge port access vlan 44 #interface Ethernet0/10 port link-mode bridge port access vlan 44 #interface Ethernet0/11 port link-mode bridge port access vlan 44 #interface Ethernet0/12 port link-mode bridge port access vlan 44 #interface Ethernet0/13 port link-mode bridge port access vlan 44 #interface Ethernet0/14 port link-mode bridge port access vlan 44 #interface Ethernet0/15 port link-mode bridge port access vlan 44 #interface Ethernet0/16port access vlan 44 #interface Ethernet0/17 port link-mode bridge port access vlan 44 #interface Ethernet0/18 port link-mode bridge port access vlan 44 #interface Ethernet0/19 port link-mode bridge port access vlan 44 #interface Ethernet0/20 port link-mode bridge port access vlan 44 #interface Ethernet0/21 port link-mode bridge port access vlan 44 #interface Ethernet0/22 port link-mode bridge port access vlan 44 #interface Ethernet0/23 port link-mode bridge port access vlan 44 #interface Ethernet0/24 port link-mode bridge port access vlan 44 #interface Ethernet0/25 port link-mode bridge port access vlan 44 #interface Ethernet0/26 port link-mode bridge port access vlan 191 #interface Ethernet0/27port access vlan 191 #interface Ethernet0/28 port link-mode bridge port access vlan 191 #interface Ethernet0/29 port link-mode bridge port access vlan 191 #interface Ethernet0/30 port link-mode bridge port access vlan 191 #interface Ethernet0/31 port link-mode bridge port access vlan 191 #interface Ethernet0/32 port link-mode bridge port access vlan 191 #interface Ethernet0/33 port link-mode bridge port access vlan 191 #interface Ethernet0/34 port link-mode bridge port access vlan 191 #interface Ethernet0/35 port link-mode bridge port access vlan 191 #interface Ethernet0/36 port link-mode bridge port access vlan 191 #interface Ethernet0/37 port link-mode bridge port access vlan 191 #interface Ethernet0/38port access vlan 191 #interface Ethernet0/39 port link-mode bridge port access vlan 191 #interface Ethernet0/40 port link-mode bridge port access vlan 191 #interface Ethernet0/41 port link-mode bridge port access vlan 191 #interface Ethernet0/42 port link-mode bridge port access vlan 191 #interface Ethernet0/43 port link-mode bridge port access vlan 191 #interface Ethernet0/44 port link-mode bridge port access vlan 191 #interface Ethernet0/45 port link-mode bridge port access vlan 191 #interface Ethernet0/46 port link-mode bridge port access vlan 191 #Dinterface Ethernet0/47 port link-mode bridge port access vlan 191 #interface Ethernet0/48 port link-mode bridge port access vlan 191 #interface Ethernet0/49port access vlan 191#ip route-staticip route-static preference 200ip route-static preference 250#dialer-rule 1 ip permit#user-interface tty 32modem bothuser-interface aux 0authentication-mode passwordset authentication password cipher 5W97B'/VOV+Q=^Q`MAF4<1!!user-interface vty 0 4authentication-mode schemeset authentication password cipher 5W97B'/VOV+Q=^Q`MAF4<1!!附录二：拨号配置1、使用AUX口作为拨号口注意：由于MSR30-11F的console与AUX共用一个接口，因此使用的AUX口，就不能使用console，只能通过telnet远程配置设备。

H3C-MSR路由器配置路由器作为网络中的重要设备之一，扮演着连接不同网络、实现数据转发的关键角色。

H3C-MSR路由器作为一款功能强大、性能稳定的产品，被广泛应用于各种规模的网络中。

为了使H3C-MSR路由器能够正常工作并满足网络需求，正确的配置是至关重要的。

本文将详细介绍H3C-MSR路由器的配置方法，帮助用户快速上手。

一、基本配置1. 连接路由器首先，使用网线将H3C-MSR路由器的Console接口与计算机的串口相连。

然后，使用串口终端工具，如SecureCRT等，通过串口连接到路由器。

打开终端工具后，选择正确的串口号和波特率，确保与路由器连接成功。

2. 登录路由器成功连接到路由器后，输入登录用户名和密码，即可登录路由器的命令行界面。

默认的用户名为admin，密码为空。

为了提高安全性，建议用户在首次登录后立即修改密码。

3. 设定主机名在路由器命令行界面下，通过以下命令来为路由器设定一个主机名：configure terminalhostname <主机名>exit二、接口配置1. 配置接口IP地址为了使路由器能够与其他设备进行通信，需要为其配置IP地址。

假设要为接口GigabitEthernet 0/0/1配置IP地址为192.168.1.1，子网掩码为255.255.255.0，可以在命令行界面下执行以下命令：interface GigabitEthernet 0/0/1ip address 192.168.1.1 255.255.255.02. 配置接口描述接口描述功能可以使管理员更好地管理和识别各个接口。

为了对接口GigabitEthernet 0/0/1进行描述，可以使用以下命令：interface GigabitEthernet 0/0/1description <描述信息>3. 配置接口速率和双工模式根据网络需求和接口连接设备的性能要求，可以配置接口的速率和双工模式。

最新H3C-MSR800路由器配置说明最新 H3CMSR800 路由器配置说明在当今数字化的时代，网络已经成为了企业和个人生活中不可或缺的一部分。

而路由器作为网络的核心设备之一，其配置的合理性和准确性直接影响着网络的性能和稳定性。

H3CMSR800 路由器是一款功能强大、性能稳定的网络设备，下面将为您详细介绍其最新的配置方法。

一、准备工作在开始配置H3CMSR800 路由器之前，我们需要做好以下准备工作：1、了解网络需求：明确您的网络规模、用户数量、应用类型等，以便为路由器进行合理的配置。

2、连接设备：将路由器的电源、网线等连接好，确保设备正常通电和联网。

3、访问路由器管理界面：通过电脑浏览器输入路由器的默认管理地址（通常为 19216811 或 19216801），输入用户名和密码（默认用户名和密码通常可以在路由器的说明书中找到）登录到管理界面。

二、基本配置1、系统时间设置进入路由器的管理界面后，首先需要设置正确的系统时间。

这对于日志记录、证书有效期等功能非常重要。

在系统设置中找到时间设置选项，选择手动设置或通过网络同步时间。

2、管理员账号设置为了保证路由器的安全，建议更改默认的管理员用户名和密码。

在用户管理中创建新的管理员账号，并设置强密码（包含字母、数字和特殊字符）。

3、接口配置H3CMSR800 路由器通常具有多个接口，包括 WAN 口和 LAN 口。

根据您的网络拓扑结构，为每个接口配置相应的 IP 地址、子网掩码和网关。

对于 WAN 口，如果您使用的是动态 IP 地址（如通过 DHCP 获取），则选择相应的获取方式；如果是静态 IP 地址，则手动输入 IP 地址、子网掩码、网关和 DNS 服务器地址。

对于 LAN 口，通常设置为私有网段的 IP 地址，如 19216811/24 或10001/24 等。

4、 VLAN 配置如果您的网络需要划分 VLAN 以实现不同部门或业务的隔离，可以在路由器中进行 VLAN 配置。

MSR系列路由器FAQ什么是MSR系列路由器？MSR系列路由器（Multi-Service Router）是一款高性能多业务路由器，由某公司自主研发生产。

它采用先进的路由技术和交换技术，具备强大的处理能力和可靠的数据传输性能，适用于各种规模的企业网络。

MSR系列路由器的主要特点是什么？1. 高性能：MSR系列路由器采用多核心处理器和优化的硬件设计，能够处理大规模数据流量，并保持低延迟和高速传输。

2. 多业务支持：MSR系列路由器支持多种网络业务，包括IP路由、VPN、安全隧道、QoS、防火墙等，满足企业对网络的各种需求。

3. 可靠性：MSR系列路由器具备冗余备份功能，支持热插拔模块设计和硬件隔离技术，确保网络的稳定性和可靠性。

4. 灵活扩展：MSR系列路由器支持模块化设计，可以根据实际需求灵活扩展接口和功能模块，方便企业进行网络扩展和升级。

MSR系列路由器适用于哪些场景？1. 中小型企业：对于中小型企业来说，MSR系列路由器提供了高性能和多功能的网络解决方案，可以满足企业日常的网络需求，并且具备扩展和升级的潜力。

2. 分支机构：对于具有分支机构的企业来说，MSR系列路由器可以实现统一集中管理，并提供安全可靠的网络连接，方便分支机构与总部之间的数据传输和通信。

3. 电信运营商：对于电信运营商来说，MSR系列路由器具备大容量和高可靠性的特点，可以满足运营商网格点网络的需求，并提供各种增值服务。

如何进行MSR系列路由器的配置和管理？1. Web管理界面：MSR系列路由器提供了用户友好的Web管理界面，可以通过浏览器进行路由器的配置和管理，包括网络设置、安全设置、QoS配置等。

2. 命令行界面：MSR系列路由器支持命令行界面（CLI），通过Telnet或SSH进行路由器的配置和管理，可以进行更加细致和复杂的配置。

3. 远程管理：MSR系列路由器支持SNMP等远程管理协议，可以通过网络管理系统进行集中管理和监控，实现集中式管理和故障排除。

H3C MSR 20系列路由器产品概述目录第1章产品简介......................................................................................................................... 1-1第2章产品特点......................................................................................................................... 2-12.1 多业务集成......................................................................................................................... 2-12.2 支持新型存储介质应用....................................................................................................... 2-22.2.1 USB ......................................................................................................................... 2-22.2.2 CF卡........................................................................................................................ 2-32.3 路由交换融合 ..................................................................................................................... 2-32.4 IPV6 ................................................................................................................................... 2-42.5 丰富的接口支持能力 .......................................................................................................... 2-52.6 丰富的业务特性.................................................................................................................. 2-52.7 强大的转发/业务处理能力 .................................................................................................. 2-72.8 高可靠性............................................................................................................................. 2-82.9 完善的QoS ......................................................................................................................... 2-82.10 完善的安全机制................................................................................................................ 2-92.11 完善的路由策略................................................................................................................ 2-92.12 一体化的网管系统.......................................................................................................... 2-102.13 全球化设计..................................................................................................................... 2-10第3章系统结构......................................................................................................................... 3-13.1 产品外观............................................................................................................................. 3-13.1.1 MSR 20-20路由器外观............................................................................................ 3-13.1.2 MSR 20-21路由器外观............................................................................................ 3-23.1.3 MSR 20-40路由器外观............................................................................................ 3-23.2 系统说明............................................................................................................................. 3-33.2.1 固定接口.................................................................................................................. 3-33.2.2 接口卡...................................................................................................................... 3-33.2.3 处理器及存储器....................................................................................................... 3-43.2.4 其它硬件规格........................................................................................................... 3-43.2.5 指示灯含义 .............................................................................................................. 3-53.3 接口属性............................................................................................................................. 3-83.4 支持的SIC接口卡 ............................................................................................................. 3-123.4.1 支持的ESM模块 .................................................................................................... 3-133.4.2 支持的VPM / VCPM模块（仅20-40支持）............................................................ 3-14第4章系统特性列表及性能指标 ............................................................................................... 4-14.1 H3C MSR 20系列路由器功能特性列表.............................................................................. 4-14.2 H3C MSR 20-20/20-21/20-40系列路由器整机性能指标.................................................... 4-5第5章产品应用和解决方案....................................................................................................... 5-15.1 集成多业务组网应用 .......................................................................................................... 5-15.2 企业综合业务组网应用....................................................................................................... 5-15.3 运营商组网应用.................................................................................................................. 5-25.4 IPV6组网应用..................................................................................................................... 5-35.5 语音业务组网应用.............................................................................................................. 5-45.6 安全业务组网应用.............................................................................................................. 5-55.7 路由交换一体化组网应用 ................................................................................................... 5-6第1章产品简介MSR 20/30/50系列路由器是华为3COM公司在成功推出了R系列和AR 18/28/46系列路由器之后隆重推出的新一代的MSR系列路由器。

H3C产品列表IP网络产品路由器系列H3C SR8800 系列路由器SR8800核心业务路由器（以下简称SR8800）是华为3Com公司面向企业网应用而推出的新一代核心业务路由器，该产品融合了华为3Com 自适应安全技术理念，将安全融入到网络之中，集成了防火墙、安全网关、网络流量分析等功能，解决了以往依赖单台设备、单一功能、独立部署的防护方式。

可广泛应用于行业网、大型园区网、IDC网络的骨干位置。

H3C SR8800提供超强的路由处理能力、丰富的接口和高品质业务，提供形式多样的广域网接口，满足丰富的接入方式的需求。

内置高性能的业务处理引擎，能够支持MPLS VPN业务的线速转发，适用大型企业组建高性价比VPN业务网络。

H3C MSR 50 系列路由器H3C MSR 50-40路由器H3C MSR 50-60路由器MSR（Multiple Services Router）多业务开放路由器是华为3Com公司专门面向行业分支机构和大中型企业而推出的新一代网络产品。

MSR先进的软件结构与硬件平台，能够在最小的投资范围内为企业边缘网络提供一体化解决方案，更能充分满足未来业务扩展的多元化应用需求，符合企业IT建设的现状与趋势。

企业信息架构正在由C/S模式向B/S模式转变，MSR具备高数据转发能力与高加密能力，很好的解决了转变过程中凸现的网络带宽压力与安全隐患，保障企业关键业务流可以高速、机密的通过广域网传输。

MSR集数据安全、语音通信、视频交互、业务定制等功能于一体，能够在企业网络应用不断丰富的形势下将多元业务方便的部署于同一节点，不仅能够最大程度的避免网络中多设备繁杂异构问题，而且极大降低了企业网络建设的初期投资与长期运维成本。

针对企业用户日益个性化的应用需求，MSR领先集成了可以定制开发的高性能开放业务平台，任何人都可以基于该平台开发自身需要的高级网络业务，企业用户只需安装软件便能在网络中方便的部署相应业务，节省了购置各类高昂专用网络设备的投资。

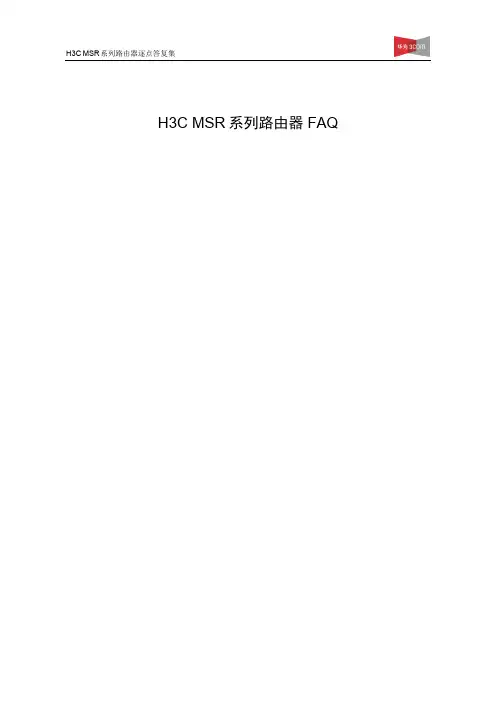

H3C MSR系列路由器FAQ目录1.1 问：华为3COM公司MSR系列路由器的MSR表示什么含义？ (3)1.2 问：MSR系列路由器同R/AR系列路由器主要有什么不同，其主要特点是什么？ (3)1.3 问：MSR系列路由器产品推出后，对当前在售产品有什么样的销售影响和怎样的计划？ (4)1.4 问：MSR系列路由器主要有哪些型号和子系列，具有什么样的硬件接口和规格？ (4)1.5 问：MSR系列路由器支持怎样的接口模块和类型？ (6)1.6 问：请简单介绍一下MSR系列路由器的电源情况？ (7)1.7 问：MSR系列路由器是怎样保证用户投资的？ (7)1.8 问：MSR系列路由器采用了COMWARE V5版本，它同AR系列路由器采用的VRP3.X版本有什么样的变化？ (8)1.9 问：MSR系列路由器宣称全面支持IPv6，那么支持的程度如何？ (8)1.10 问：MSR系列路由器宣称集成多业务，业务集成主要体现在哪些方面？ (9)1.11 问：请简单介绍一下MSR系列路由器集成安全业务的情况？ (9)1.12 问：请简单介绍一下MSR系列路由器集成以太网交换业务的情况？ (10)1.13 问：请简单介绍一下MSR系列路由器集成语音业务的情况？ (11)1.14 问：请简单介绍一下MSR系列路由器集成的开放式业务情况？ (11)1.15 问：MSR系列路由器支持USB和CF卡新型存储介质的应用，其主要功能是什么？ (12)1.16 问：MSR系列路由器在可靠性方面具有哪些特点？ (12)1.1 问：华为3COM公司MSR系列路由器的MSR表示什么含义？答：MSR为英文Multiple Services Router的缩写，即多业务开放路由器，该系列路由器集数据、语音、安全、交换和用户开放的业务等于一体，是真正意义上的集成了多业务的路由器产品系列，是华为3COM公司推出的新一代中低端路由器产品系列，它会给用户带来全新的业务能力和扩展能力。

教你认识H3C的设备之迟辟智美创作路由器系列：(从低端到高端)ER:ER3000 ER5000MSR20-1X:MSR20-10 MSR20-11 MSR20-12 MSR20-15 MSR/20/30/50:MSR20系列 MSR30系列 MSR50系列（MSR:多业务开放路由器）SR66:SR6602 SR6608SR88:SR8802 SR8805 SR8808 SR8812MSR系列路由器命名规则:MSR XX-X XXX:MSR20、30、50三年夜系列：•20只支持SIC插卡；•30支持SIC和MIM插卡;•50支持SIC和FIC插卡，FIC插卡支持热插拔X:支持的槽位数量：20系列指的是支持的SIC槽位数，30系列指的是支持的MIM槽位数，50系列指的是支持的FIC槽位数X:固定WAN接口类型：0－－以太网接口1－－同异步串口2－－E1接口5－－ADSL接口路由器图片SR8800核心路由立异的体系架构---“一机四平面”管理平面-----业务平面-----OAM平面-----监控平面SR6602图片:SR6608图片:交换机系列：(从低端到高端)SMB交换机：S1508/16L/E S2108/26 S1526/S1550/50E E126-S1 S5016P/24P S5024E/S5048E智能二层/三层交换机：S3100S1/E1 S3600S1/E1 S3610 E 系列千兆智能交换机：S5100S1/E1 S5500S1/E1 S5510 S5600核心路由交换机：S7500 S7500E S9500H3C交换机命名命名规则：A (产物品牌)B（产物系列）S–交换机SR–业务路由器C（子产物系列）9 –核心机箱式交换机7 –高端机箱式交换机5 –全千兆盒式交换机3 –千兆上行百兆下行的D（是否是路由交换机）>=5 –路由交换机<5 –二层交换机E（低端用于区别同一类的多个系列，高端是指业务槽位数）F（可用端口数）G（上行接口类型）C –扩展插槽上行P –千兆SFP光口上行T –千兆电口上行H（业务特性）EI –增强型SI –标准型PWR-EI –支持PoE的增强型PWR-SI –支持PoE的标准型S9500系列交换机图片:。

教你认识H3C的设备路由器系列：(从低端到高端)ER:ER3000 ER5000MSR20-1X:MSR20-10 MSR20-11 MSR20-12 MSR20-15MSR/20/30/50:MSR20系列 MSR30系列 MSR50系列（MSR:多业务开放路由器）SR66:SR6602 SR6608SR88:SR8802 SR8805 SR8808 SR8812MSR系列路由器命名规则:MSR XX-X XXX:MSR20、30、50三大系列：?20只支持SIC插卡；?30支持SIC和MIM插卡;?50支持SIC和FIC插卡，FIC插卡支持热插拔X:支持的槽位数量：20系列指的是支持的SIC槽位数，30系列指的是支持的MIM槽位数，50系列指的是支持的FIC槽位数X:固定WAN接口类型：0－－以太网接口1－－同异步串口2－－E1接口5－－ADSL接口路由器图片SR8800核心路由创新的体系架构---“一机四平面”管理平面-----业务平面-----OAM平面-----监控平面SR6602图片:SR6608图片:交换机系列：(从低端到高端)SMB交换机：S1508/16L/E S2108/26 S1526/S1550/50E E126-S1 S5016P/24P S5024E/S5048E智能二层/三层交换机：S3100S1/E1 S3600S1/E1 S3610 E系列千兆智能交换机：S5100S1/E1 S5500S1/E1 S5510 S5600核心路由交换机：S7500 S7500E S9500H3C交换机命名命名规则：A (产品品牌)B（产品系列）S–交换机SR–业务路由器C（子产品系列）9 –核心机箱式交换机7 –高端机箱式交换机5 –全千兆盒式交换机3 –千兆上行百兆下行的D（是否是路由交换机）>=5 –路由交换机<5 –二层交换机E（低端用于区别同一类的多个系列，高端是指业务槽位数）F（可用端口数）G（上行接口类型）C –扩展插槽上行P –千兆SFP光口上行T –千兆电口上行H（业务特性）EI –增强型SI –标准型PWR-EI –支持PoE的增强型PWR-SI –支持PoE的标准型S9500系列交换机图片:。

MSR系列路由器MPLS L3VPN跨域方案A功能的配置关键词：MSR;MPLS;L3VPN;跨域;OptionA一、组网需求：peA和asbrA在AS1，peB和asbrB在AS2；peA和peB都下挂着vpna 和vpnb的站点，peA下挂vpna和vpnb站点1，peB下挂vpna和vpnb 站点2。

设备清单：MSR系列路由器4台二、组网图：三、配置步骤：peA配置：#router id 3.3.3.3#ip vpn-instance vpnaroute-distinguisher 3:1vpn-target 1:1 export-extcommunityvpn-target 1:1 import-extcommunityip vpn-instance vpnbroute-distinguisher 3:2vpn-target 2:2 export-extcommunity vpn-target 2:2 import-extcommunity#mpls lsr-id 3.3.3.3#mpls#mpls ldp#interface Ethernet0/0port link-mode routeip address 1.3.0.3 255.255.255.0 mplsmpls ldp#interface Ethernet0/1port link-mode routeip binding vpn-instance vpnaip address 192.168.1.1 255.255.255.0 #interface Ethernet1/0port link-mode routeip binding vpn-instance vpnbip address 172.32.1.1 255.255.255.0 #interface LoopBack0ip address 3.3.3.3 255.255.255.255bgp 1undo synchronizationpeer 1.1.1.1 as-number 1peer 1.1.1.1 connect-interface LoopBack0 #ipv4-family vpnv4peer 1.1.1.1 enable#ipv4-family vpn-instance vpnaimport-route direct#ipv4-family vpn-instance vpnbimport-route direct#ospf 1area 0.0.0.0network 3.3.3.3 0.0.0.0network 1.3.0.0 0.0.0.255#asbrA配置：router id 1.1.1.1#ip vpn-instance vpnaroute-distinguisher 1:1vpn-target 1:1 export-extcommunityvpn-target 1:1 import-extcommunity#ip vpn-instance vpnbroute-distinguisher 1:2vpn-target 2:2 export-extcommunityvpn-target 2:2 import-extcommunity#mpls lsr-id 1.1.1.1#mpls#mpls ldp#interface Ethernet0/0.1 //asbr间用子接口区分不同vpn流量vlan-type dot1q vid 1ip binding vpn-instance vpnaip address 1.2.1.1 255.255.255.0#interface Ethernet0/0.2 //asbr间用子接口区分不同vpn流量vlan-type dot1q vid 2ip binding vpn-instance vpnbip address 1.2.2.1 255.255.255.0#interface Ethernet0/1port link-mode routeip address 1.3.0.1 255.255.255.0mplsmpls ldp#interface LoopBack0ip address 1.1.1.1 255.255.255.255#bgp 1undo synchronizationpeer 3.3.3.3 as-number 1 //asbr和pe间是标准L3VPN配置peer 3.3.3.3 connect-interface LoopBack0#ipv4-family vpnv4peer 3.3.3.3 enable#ipv4-family vpn-instance vpna //asbr间使用PE-CE模式传vpna路由peer 1.2.1.2 as-number 2#ipv4-family vpn-instance vpnb //asbr间使用PE-CE模式传vpna路由peer 1.2.2.2 as-number 2#ospf 1area 0.0.0.0network 1.1.1.1 0.0.0.0network 1.3.0.0 0.0.0.255#asbrB配置：#router id 2.2.2.2#ip vpn-instance vpnaroute-distinguisher 2:1vpn-target 1:1 export-extcommunityvpn-target 1:1 import-extcommunity#ip vpn-instance vpnbroute-distinguisher 2:2vpn-target 2:2 export-extcommunityvpn-target 2:2 import-extcommunitympls lsr-id 2.2.2.2#mpls#mpls ldp#interface Ethernet0/0.1 //asbr间用子接口区分不同vpn流量vlan-type dot1q vid 1ip binding vpn-instance vpnaip address 1.2.1.2 255.255.255.0#interface Ethernet0/0.2 //asbr间用子接口区分不同vpn流量vlan-type dot1q vid 2ip binding vpn-instance vpnbip address 1.2.2.2 255.255.255.0#interface Ethernet0/1port link-mode routeip address 2.4.0.2 255.255.255.0mplsmpls ldp#interface LoopBack0ip address 2.2.2.2 255.255.255.255#bgp 2undo synchronizationpeer 4.4.4.4 as-number 2 //asbr和pe间是标准L3VPN配置peer 4.4.4.4 connect-interface LoopBack0ipv4-family vpnv4peer 4.4.4.4 enable#ipv4-family vpn-instance vpna //asbr间使用PE-CE模式传vpna路由peer 1.2.1.1 as-number 1#ipv4-family vpn-instance vpnb //asbr间使用PE-CE模式传vpnb路由peer 1.2.2.1 as-number 1#ospf 1area 0.0.0.0network 2.2.2.2 0.0.0.0network 2.4.0.0 0.0.0.255#peB配置：router id 4.4.4.4#ip vpn-instance vpnaroute-distinguisher 4:1vpn-target 1:1 export-extcommunityvpn-target 1:1 import-extcommunity#ip vpn-instance vpnbroute-distinguisher 4:2vpn-target 2:2 export-extcommunityvpn-target 2:2 import-extcommunity#mpls lsr-id 4.4.4.4#mpls#mpls ldp#interface Ethernet0/0port link-mode routeip address 2.4.0.4 255.255.255.0mplsmpls ldp#interface Ethernet0/1port link-mode routeip binding vpn-instance vpnaip address 192.168.2.1 255.255.255.0#interface Ethernet1/0port link-mode routeip binding vpn-instance vpnbip address 172.32.2.1 255.255.255.0#interface LoopBack0ip address 4.4.4.4 255.255.255.255#bgp 2undo synchronizationpeer 2.2.2.2 as-number 2peer 2.2.2.2 connect-interface LoopBack0 #ipv4-family vpnv4peer 2.2.2.2 enable#ipv4-family vpn-instance vpnaimport-route direct#ipv4-family vpn-instance vpnbimport-route direct#ospf 1area 0.0.0.0network 4.4.4.4 0.0.0.0network 2.4.0.0 0.0.0.255#四、配置关键点：1.asbr间需要用不同链路隔离不同vpn流量，可以使用不同物理链路或逻辑链路如子接口或E1/T1通道；2.asbr间互相把对方认为CE，所以要配置在bgp的vpn实例视图下配置。

多业务开放路由器H3C MSR 50-40杭州华三通信技术有限公司天津市监狱管理局广域网建设H3C MSR 50-40参数规格查看：更多信息或更多图片基本特征路由器类型多业务开放路由器端口结构模块化传输速率10/100/1000Mbps固定的局域2个千兆光/电Combo网接口其他端口Console包转发率600Kpps内置防火墙是Qos支持支持支持VPN 支持扩展模块8处理器RISC新一代处理器(833MHz)产品内存最大:1GB网络管理网络管理、本地管理、用户接入管理电源电压AC:100-240V 50/60Hz、DC:-48～-60V产品尺寸436.2×424×130.7mm产品重量16kg适用环境温度:0℃-40℃、湿度:5%-90%(不结露)其它特点MSR集数据安全、语音通信、视频交互、业务定制等功能于一体数据来源：中关村在线报价中心 ()目录1 产品介绍1.1 简介1.1.1 主机硬件规格1.1.2 MSR 50-40/50-60路由器1.2 通用模块介绍1.2.1 主控板（MPUF/MPU-G2）1.2.2 多业务接口卡（MSCA/MSCB）1.2.3 电源模块（PWR）1.2.4 风扇（FAN）1.2.5 SIC/DSIC和FIC/DFIC接口卡1.2.6 ESM模块1.2.7 语音模块1 产品介绍1.1 简介H3C MSR 50系列路由器是华三通信技术有限公司自主开发的、面向企业级网络的产品。

根据网络规模的不同，MSR 50系列路由器既可以在中小型企业网中担当核心路由器，也可以在大的企业中担当分支网络的接入路由器，同时适合在电信管理网、计费网等电信级网络中应用。

MSR 50系列路由器采用模块化结构，提供了多种可选配的接口卡和接口模块：FICs(Flexible Interface Cards)，SICs(Smart Interface Cards)，MSCA(Multi-Service Card A)，MSCB(Multi-Service Card B)，ESMs(Enhanced Service Modules)，VPM(Voice Processing Module) and VCPM(V oice Co-Processing Module)。
