同济桥梁工程期末知识点复习重点

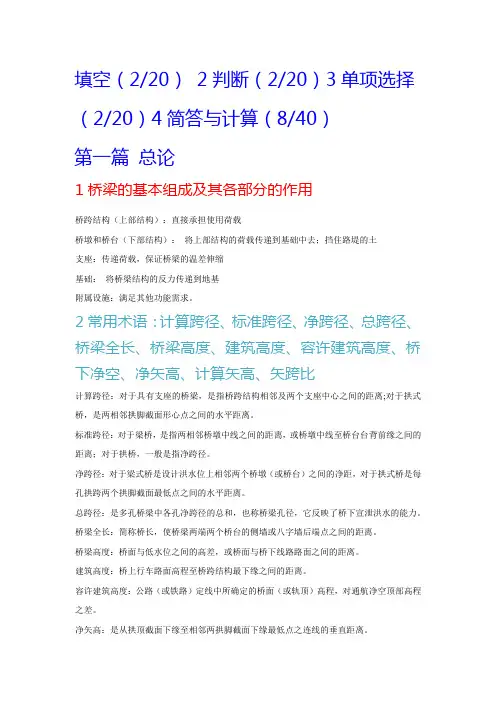

填空（2/20）2判断（2/20）3单项选择（2/20）4简答与计算（8/40）第一篇总论1桥梁的基本组成及其各部分的作用桥跨结构（上部结构）：直接承担使用荷载桥墩和桥台（下部结构）：将上部结构的荷载传递到基础中去；挡住路堤的土支座：传递荷载，保证桥梁的温差伸缩基础：将桥梁结构的反力传递到地基附属设施：满足其他功能需求。

2常用术语：计算跨径、标准跨径、净跨径、总跨径、桥梁全长、桥梁高度、建筑高度、容许建筑高度、桥下净空、净矢高、计算矢高、矢跨比计算跨径：对于具有支座的桥梁，是指桥跨结构相邻及两个支座中心之间的距离;对于拱式桥，是两相邻拱脚截面形心点之间的水平距离。

标准跨径：对于梁桥，是指两相邻桥墩中线之间的距离，或桥墩中线至桥台台背前缘之间的距离；对于拱桥，一般是指净跨径。

净跨径：对于梁式桥是设计洪水位上相邻两个桥墩（或桥台）之间的净距，对于拱式桥是每孔拱跨两个拱脚截面最低点之间的水平距离。

总跨径：是多孔桥梁中各孔净跨径的总和，也称桥梁孔径，它反映了桥下宣泄洪水的能力。

桥梁全长：简称桥长，使桥梁两端两个桥台的侧墙或八字墙后端点之间的距离。

桥梁高度：桥面与低水位之间的高差，或桥面与桥下线路路面之间的距离。

建筑高度：桥上行车路面高程至桥跨结构最下缘之间的距离。

容许建筑高度：公路（或铁路）定线中所确定的桥面（或轨顶）高程，对通航净空顶部高程之差。

净矢高：是从拱顶截面下缘至相邻两拱脚截面下缘最低点之连线的垂直距离。

计算矢高：是从拱顶截面形心至相邻两拱脚截面形心之连线的垂直距离。

矢跨比：是拱桥中拱圈（或拱肋）的计算矢高与计算跨径之比，也称矢拱度。

2桥梁分类方式及各类桥梁的名称、斜拉桥、拱桥、悬索桥,最大跨按受力特点分，有梁式桥、拱式桥、悬索桥、斜拉桥、刚构桥和组合体系桥。

按用途分：有铁路桥、公路桥、公铁两用桥、人行桥、运水桥（渡槽）及其他专用桥梁（如通过管道、电缆等）。

按跨越障碍分，有跨河桥、跨谷桥、跨线桥（又称立交桥）、高架桥、栈桥等。

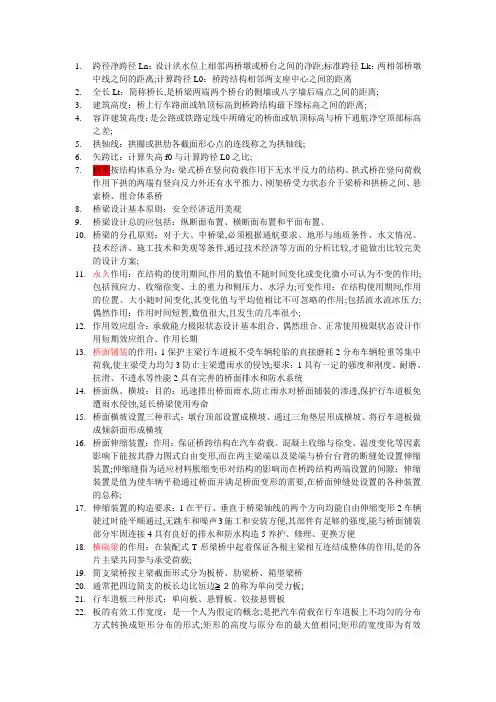

1.跨径净跨径Ln：设计洪水位上相邻两桥墩或桥台之间的净距;标准跨径Lk：两相邻桥墩中线之间的距离;计算跨径L0：桥跨结构相邻两支座中心之间的距离2.全长Lt：简称桥长,是桥梁两端两个桥台的侧墙或八字墙后端点之间的距离;3.建筑高度：桥上行车路面或轨顶标高到桥跨结构最下缘标高之间的距离;4.容许建筑高度：是公路或铁路定线中所确定的桥面或轨顶标高与桥下通航净空顶部标高之差;5.拱轴线：拱圈或拱肋各截面形心点的连线称之为拱轴线;6.矢跨比：计算失高f0与计算跨径L0之比;7.桥梁按结构体系分为：梁式桥在竖向荷载作用下无水平反力的结构、拱式桥在竖向荷载作用下拱的两端有竖向反力外还有水平推力、刚架桥受力状态介于梁桥和拱桥之间、悬索桥、组合体系桥8.桥梁设计基本原则：安全经济适用美观9.桥梁设计总的应包括：纵断面布置、横断面布置和平面布置、10.桥梁的分孔原则：对于大、中桥梁,必须根据通航要求、地形与地质条件、水文情况、技术经济、施工技术和美观等条件,通过技术经济等方面的分析比较,才能做出比较完美的设计方案;11.永久作用：在结构的使用期间,作用的数值不随时间变化或变化微小可认为不变的作用;包括预应力、收缩徐变、土的重力和侧压力、水浮力;可变作用：在结构使用期间,作用的位置、大小随时间变化,其变化值与平均值相比不可忽略的作用;包括流水流冰压力;偶然作用：作用时间短暂,数值很大,且发生的几率很小;12.作用效应组合：承载能力极限状态设计基本组合、偶然组合、正常使用极限状态设计作用短期效应组合、作用长期13.桥面铺装的作用：1保护主梁行车道板不受车辆轮胎的直接磨耗2分布车辆轮重等集中荷载,使主梁受力均匀3防止主梁遭雨水的侵蚀;要求：1具有一定的强度和刚度、耐磨、抗滑、不透水等性能2具有完善的桥面排水和防水系统14.桥面纵、横坡：目的：迅速排出桥面雨水,防止雨水对桥面铺装的渗透,保护行车道板免遭雨水侵蚀,延长桥梁使用寿命15.桥面横坡设置三种形式：墩台顶部设置成横坡、通过三角垫层形成横坡、将行车道板做成倾斜面形成横坡16.桥面伸缩装置：作用：保证桥跨结构在汽车荷载、混凝土收缩与徐变、温度变化等因素影响下能按其静力图式自由变形,而在两主梁端以及梁端与桥台台背的断缝处设置伸缩装置;伸缩缝指为适应材料胀缩变形对结构的影响而在桥跨结构两端设置的间隙；伸缩装置是值为使车辆平稳通过桥面并满足桥面变形的需要,在桥面伸缝处设置的各种装置的总称;17.伸缩装置的构造要求：1在平行、垂直于桥梁轴线的两个方向均能自由伸缩变形2车辆驶过时能平顺通过,无跳车和噪声3施工和安装方便,其部件有足够的强度,能与桥面铺装部分牢固连接4具有良好的排水和防水构造5养护、修理、更换方便18.横隔梁的作用：在装配式T形梁桥中起着保证各根主梁相互连结成整体的作用,是的各片主梁共同参与承受荷载;19.简支梁桥按主梁截面形式分为板桥、肋梁桥、箱型梁桥20.通常把四边简支的板长边比短边≧2的称为单向受力板;21.行车道板三种形式：单向板、悬臂板、铰接悬臂板22.板的有效工作宽度：是一个人为假定的概念;是把汽车荷载在行车道板上不均匀的分布方式转换成矩形分布的形式;矩形的高度与原分布的最大值相同;矩形的宽度即为有效宽度;23.横向分布系数：表示多片梁中某根主梁所承担的最大荷载与轴重的比值;24.横向分布系数计算方法：杠杆原理法--把横向结构视作在主梁上断开而简支在主梁上的简支梁;适用情形：1横向联系很弱的双主梁桥2载荷位于支点附近;偏心压力法--把横隔梁视作刚性极大的梁；当记及主梁抗扭刚度影响时,又称为修正偏心压力法;适用情况：b/l≤0.5的窄桥、载荷位于跨中、横向联系较强大的多主梁桥;横向铰接板梁法--把相邻板梁之间视为铰接,只传递剪力;适用情况：1荷载作用在跨中2常用在板梁桥中;横向刚接梁法--把相邻主梁之间视为刚性连接,即同时传递剪力和弯矩;比拟正交异性板法--将主梁和横隔梁的刚度换算成两个方向刚度不同的比拟弹性板来求解,并由实用的曲线表进行载荷横向分布计算板梁、T梁都可以25.荷载横向分布系数沿桥跨的变化：m0边上是在梁端采用按杠杆原理法计算得到的,mc中间是在跨内从第一片中横梁起采用跨中的载荷横向分布系数26.内力包络图：沿梁轴的各个截面处,将所采用的控制设计内力值按适当的比例尺绘成纵坐标,连接这些坐标点而绘成的曲线称为内力包括图;主要为在主梁中配置预应力束筋、纵向主筋、斜筋和箍筋提供设计依据,并进行验算27.预拱度：为了使成桥后外形曲线和设计得曲线相吻合,在施工阶段预设的反向挠度;对于钢筋混凝土梁桥,预拱度值取结构自重加1/2活载;28.支座设置原则：对于多跨的简支梁桥,相邻两跨简支梁的固定支座不宜集中布置在一个桥墩上；但若个别桥墩较高时,为减小水平力引起的桥墩弯矩,可在其上布置相邻两跨的活动支座;坡桥：宜将固定支座放置在标高较低的墩台上;连续梁桥：固定支座宜布置在中墩上,使梁的自由伸缩长度均匀;宽桥：设置纵向和横向均能活动的双向支座;窄桥：应考虑活动支座有沿弧线方向移动的可能性;29.卸载作用：在支点处的负弯矩对跨中的正弯矩有一个削弱作用,降低跨中的正弯矩,这个作用叫做卸载作用30.为什么大跨度桥梁采用变截面/为什么变截面比等截面跨度大：1增大支点刚度、减小跨中正弯矩2可以抵抗支点处很大的剪力、负弯矩3对桥下通航净空影响不大4节约材料5外形美观31.预应力混凝土连续梁桥中预应力筋三种布置形式：纵向、横向、竖向32.9章悬臂施工法：又称分段施工法；是指以桥墩为中心向两侧对称逐节段悬臂接长的施工方法;适用：预应力混凝土梁桥,连续刚构桥、拱桥、斜拉桥;33.连续梁桥梁墩临时固结措施几种形式：1将0号块梁段与桥墩用钢筋或预应力筋临时固结,体系转换后切断钢筋、解除固结2在桥墩一侧或两侧加临时支承或支墩3将0号块梁段临时支承在扇形或门式托架的两侧;34.挂篮：挂篮是一个能沿着轨道行走的活动脚手架,悬挂在已经张拉锚固的箱梁梁段上;悬臂浇筑时箱梁梁段的模板安装、钢筋绑扎、预应力筋管道布置、混凝土浇筑、预应力张拉、压浆等工作均在挂篮上进行;35.顶推法施工：在桥台后面的引道或刚性的临时支架上临时设置预制场,边预制边顶推,将预制梁段逐段沿桥轴线朝河心方向顶出,直至最终位置;适用情况：等截面连续梁、斜拉桥;不能用于连续刚构桥、简支梁桥36.拱桥按拱轴线形式分类：圆弧线拱桥、抛物线拱桥、悬链线拱桥37.拱桥四个标高：桥面标高、拱顶底面标高、起拱线标高、基础底面标高38.矢跨比与内力关系,矢跨比越大,水平推力越小39.不等跨分孔的处理：1采用不同的矢跨比在相邻两孔中,大跨径采用大的矢跨比,小跨径用小的矢跨比,使相邻孔在结构自重作用下的不平衡推力尽量减小2采用不同的拱脚标高小跨拱脚较高,大跨径起拱线降低,使基地弯矩尽量抵消3调整拱上建筑的重量大跨用较轻材料,小跨用较重4采用不同类型的拱跨结构大跨采用空腹式或肋拱或中承式拱桥,小跨采用实腹式或上承式结构5设置不平衡推力墩若上诉措施解决不了40.当拱圈宽跨比小于1/20时,应验算其横向稳定性41.联合作用：荷载作用下拱上建筑参与主拱圈共同受力的现象;42.伸缩缝与变形缝的区别：设置位置：相对变形大的地方设置伸缩缝,变形小的设置变形缝;实腹式拱桥的伸缩缝通常设置在两拱脚的上方,整个贯穿;对于空腹式,若采用拱式腹孔,一般将紧靠墩台的第一个腹拱圈做成三铰拱,并在靠墩台的拱铰上方的侧墙上也应设置伸缩缝,在其余两铰上方的侧墙设置变形缝43.钢管混凝土拱桥：特点：1借助了内填混凝土增强钢管壁的稳定性2利用钢管对内填混凝土的套箍作用,使核心混凝土处于三向受压状态,提高了抗压强度和抗变形能力44.压力线：拱圈各个截面合力的作用点的连线45.拱轴系数：拱脚荷载集度与拱顶荷载集度之比46.五点重合法：对象悬链线：要求拱轴线在全拱拱顶、两个1/4点和两个拱脚与其三铰拱结构自重压力线重合47.假载法：是指在拱桥上虚拟地加上或减去一层均布荷载,是拱轴线与结构自重压力线重合,以达到“纯压拱”的要求48.连拱作用：当一个桥孔加载时,该孔拱脚处的推力和弯矩会使墩顶发生线位移和角位移,从而使该孔和其他孔的桥墩和桥跨都产生变形,进而在加载孔桥跨与桥墩以及其他各孔的桥跨与桥墩内引起的内力的现象49.加载程序：目的：要在裸拱上加载时,使拱圈各个截面在整个施工过程中都能满足强度和稳定的要求,并在保证施工安全和工程质量的前提下,尽量减少施工工序,便于操作,以加快桥梁建设速度;原则：对于中、小跨径拱桥,当拱圈的截面尺寸满足强度和稳定要求时,可不作施工加载程序设计;大、中跨径的箱形拱桥或箱肋拱桥,应按对称、均衡、多工作面加载的总原则进行设计;对于坡拱桥,一半应使低拱脚半跨的加载稍大于高拱脚半跨的加载量50.劲性骨架法：是指在事先架设的拱形劲性骨架上,围绕骨架分环分段浇筑混凝土,最终形成钢筋混凝土拱圈肋的一种施工方法51.转体施工法：原理：将拱圈或整个上部结构分为两个半跨,分别在桥跨两岸利用地形或简单支架现浇或预制装配半拱；然后利用动力装置将两个半跨拱体转至桥轴线位置合龙成拱;分类：平面转体、竖向转体、平竖结合转体52.悬索桥：索塔、主缆索、吊索杆、加劲梁和锚碇几个部分组成;53.地锚式：主缆拉力通过重力式锚碇或隧洞式锚碇传递给地基;自锚式：将主缆锚固与加劲梁端部,依靠桥梁自身结构来平衡主缆强大的拉力;54.自锚式悬索桥构造特点：由主缆、主塔、鞍座、锚固构造、吊索将加劲梁竖向力向主缆传布的局部受力构件等构件构成的柔性悬吊组合体系,桥面重量、车辆荷载等竖向荷载通过吊杆传至主缆承受,主缆承受拉力,而主缆锚固在梁端,将水平分力传递给主梁; 55.斜拉桥：组成：索塔、斜拉索、主梁、桥墩和基础构成;56.斜拉桥发展：第一阶段：稀索体系主梁受弯为主第三阶：密索：主梁压弯为主57.辅助墩作用：1可以有效改善结构的受力状态,增加施工期的安全2当辅助墩受压时,减少边孔主梁弯矩,而手拉时减少中跨主梁的弯矩和挠度,提高了全桥刚度58.索面位置：单索面、双索面和三索面;索面形状：辐射形、竖琴形、扇形59.结构体系：漂浮体系-塔墩固结、塔梁分离主梁除两端有支承外,其余全部由斜拉索作为支承,成为在纵向可稍作浮动的一根具有多点弹性支承的单跨梁半漂浮体系-塔墩固结、塔梁分离主梁成为在跨内具有多点弹性支承的连续梁或悬臂梁塔梁固结体系--塔梁固结、塔墩分离刚构体系--主梁、索塔、桥墩三者互为固结60.矮塔斜拉桥：由于索塔高度较低,拉索对主梁的支承作用减弱,水平压力增加,相当于对主塔施加了一个较大的体外预应力;其主梁具有的刚度较大,受力介于梁式桥和斜拉桥之间;特点：1塔较矮2梁的无索区较长,没有端锚索3边跨与主跨的比较大4梁高较大,高跨比为1/40-1/30,甚至做成变高度梁5拉索对竖向恒活载的分担率小于30%,受力以梁为主,索为辅6由于梁的刚度大,活载作用下斜拉索的应力变幅较小,可按体外预应力索设计61.叠合梁：下面刚梁,上面混凝土;混合梁：中间刚,两边混凝土62.索力优化概念：通过调整索拉力使主梁受力最均匀,线形最流畅的悬索拉力的过程;方法：刚性支承连续梁法,倒拆正装法,可行域法63.混凝土斜拉桥施工方法：支架、悬臂施工最常用、顶推、平转64.重力式墩、台：依靠自身重量来平衡外力;65.浅基础的界限：基础埋置深度是否大于5m66.桩基础：两种：一种是将桩尖通过软弱的覆盖层嵌入坚实的岩面,荷载由桩尖直接传到基岩中,成为柱状端承桩；荷载通过覆盖层中的桩壁与土壤间的摩阻力及桩端的支承力共同承受,这种桩叫摩擦桩67.沉井基础：是将一个预先筑好地并在以后充当基础的混凝土井筒安装在墩位,在其井筒内部挖土依靠自重不断下沉到设计标高;沉井下沉到预定标高后,再以混凝土封顶,填塞井孔,并建筑沉井顶盖,沉井基础即完成;68.重、轻型桥墩受力区别：重型依靠自重来承受荷载,轻型靠变形和强度来承受荷载69.桥台类型：重力式桥台u型、埋置式桥台、拱座式桥台轻型桥台：梁桥轻型设有支撑梁的轻型桥台一字型、八字形、耳墙式轻型桥台、轻型埋置式桥台、钢筋混凝土薄壁、拱桥轻型桥台、其他形式桥台。

桥梁工程期末复习资料第一篇总论第一章设计洪水位：桥梁设计中按规定的设计洪水频率计算所得的高水位。

P8总跨径：总跨径是多孔桥梁中各孔净跨径的总和，桥梁孔径，反映了桥下宣泄洪水的能力。

P8桥梁全长：简称桥长，对于有桥台的桥梁，为两岸桥台侧墙或八字墙尾墙之间的距离，以L表示；对于无桥台的桥梁为桥面系长度。

P8桥梁高度：简称桥高，是指桥面与低水位之间的高差，或为桥面与桥下线路路面之间的距离。

P8矢跨比：是拱桥中拱圈（或拱肋）的计算矢高f与计算跨径l之比，也称拱矢度，他是反映拱桥受力特性的重要指标。

P9钢架桥的主要承重结构是梁或板和立柱或竖墙整体结合的钢架结构，梁和柱的连接处具有很大的刚性。

P10按上部结构的行车道位置分为上承式桥，下承式桥和中承式桥。

P13第二章桥梁设计必须遵照“安全、适用、经济、美观和有利环保”的基本原则。

P15桥梁设计程序采取两阶段设计：1、第一阶段是初步设计；2、第二阶段是施工图设计。

P16对于跨越河流的桥梁一般包括下面几个方面：桥梁横断面设计，主要是确定桥面净空和桥跨结构横断面的布置。

P19人行道、自行车道与行车道之间应设置分隔设施：一个自行车道的宽度为1.0m；当单独设置自行车道时，不宜小于两个自行车道的宽度。

人行道的宽度宜为0.75m或1.0m；大于1.0m时，按0.5m的级差增加。

当设路缘石时，路缘石高度可取0.25m—0.35m。

P21对于一般小桥，为了改善路线的线性，或城市桥梁受原有街道的制约时，有时也修建斜交桥，斜度通常不宜大于45°。

在通航河流的上的桥梁，其墩台沿水流方向的轴线与最高通航水位主流方向的交角大于5°时，宜增加通航孔净宽。

P21第三章桥梁上的作用按时间变化可分为永久作用、可变作用和偶然作用。

P25汽车荷载等级：汽车荷载分为公路I级和公路II级两个等级。

汽车荷载由车道荷载和车辆荷载组成。

车道荷载由均布荷载和集中荷载组成。

桥梁结构的整体计算采用车道荷载；桥梁结构的局部叠加、涵洞、桥台和挡土墙压力等的计算采用车辆荷载。

桥梁⼯程复习重点1、箱梁在偏⼼荷载作⽤下的变形与位移状态。

可分为四种状态：纵向弯曲、横向弯曲、扭转及扭转变形（畸变）。

2、⽮跨⽐和拱圈内⼒的关系：拱的恒载推⼒与垂直反⼒之⽐值，随⽮跨⽐的减⼩⽽增⼤，当⽮跨⽐减⼩时，拱的推⼒增加，反之则减⼩。

推⼒⼤。

相应在主拱圈内产⽣的轴向⼒也⼤，对主拱圈本⾝的受⼒状况是有利的，但对桥墩基础不利。

同时，⽮跨⽐⼩，弹性压缩，混凝⼟收缩徐变和温度变化等附加内⼒均较⼤，对主拱圈不利。

在多孔情况下，⽮跨⽐⼩的连拱作⽤较⽮跨⽐⼤的显著3、吻合束、线性转换原则、箱梁“剪⼒滞效应”。

预应⼒吻合束是指应⽤线形原理，将预应⼒束筋的重⼼线转换⾄压⼒线上（即把由于次⼒矩引起的压⼒线和束筋重⼼线之间的偏离调整掉），此时可以使预加⼒的总⼒矩不变，⽽次⼒矩为零。

线型转换：只要保持束筋在超静定梁中的梁端位置不变，保持束筋在跨内的形状不变，⽽改变束筋在中间⽀点上的偏⼼距，则梁内的混凝⼟压⼒线不变，亦即总预距不变，这就是在超静定梁中预应⼒束筋的线性转换原则。

剪⼒滞效应：翼缘因剪切扭转变形的存在，⽽使远离梁肋的翼缘不参与承弯⼯作，受压翼缘上的压应⼒随着离梁肋的距离增加⽽减⼩，这种现象成为剪⼒滞效应。

4、结构次内⼒，引起超静定结构次内⼒的原因。

超静定预应⼒混凝⼟梁桥在各种内外因素的综合影响下，结构因受到强迫的挠曲变形或轴向伸缩变形，在多余约束处将产⽣约束⼒，从⽽引起结构附加内⼒，这部分附加内⼒统称为结构次内⼒。

原因：外部因素有预加⼒、墩台基础沉降、温度变形；内部因素有混凝⼟材料的徐变和收缩、结构布置与配筋形式等。

5、结构的温度场、年温差与局部温差。

⽇照温差对结构的影响，因⽇辐射程度、桥梁⽅位、⽇照时间、地理位置、地形地貌等随机因素，使结构表⾯、内部温差因对流、热辐射和热传导⽅式形成瞬时的不均匀分布，称为结构的温度场。

年温差影响，指⽓温随季节发⽣周期性变化时对结构物所引起的作⽤。

局部温差影响，指⽇照温差或混凝⼟⽔化热等影响。

桥梁工程重点考试知识点总结The document was finally revised on 2021桥梁的基本组成部分有哪些各组成部分的作用如何有五大件和五小件组成。

具体有桥跨结构、支座系统、桥墩、桥台、基础、桥面铺装、排水防水系统、栏杆、伸缩缝和灯光照明。

桥跨结构是线路遇到障碍时，跨越这类障碍的主要承载结构。

支座系统式支承上部结构并传递荷载于桥梁墩台上，应满足上部结构在荷载、温度或其他因素所预计的位移功能。

桥墩是支承两侧桥跨上部结构并传递荷载与基础。

桥台位于河道两岸，一端与路堤相接防止路堤滑塌，承受土压力，另一端支承桥跨上部结构。

基础保证墩台安全并将荷载传至地基的结构部分。

桥面铺装、排水防水系统、栏杆、伸缩缝、灯光照明与桥梁的服务功能有关。

名词解释1)建筑高度：指桥上行车路面（或轨顶）标高至桥跨结构最下缘之间的距离。

2)桥下净空高度：指设计洪水位或通航水位至桥跨结构最下缘之间的距离。

3)桥梁高度：指桥面与低水位之间的高差或为桥面与桥下线路路面之间的高差。

4)设计洪水频率：是由有关技术标准规定作为桥梁设计依据的洪水频率。

5)净跨径:对于梁桥是指设计洪水位上相邻两个桥墩或桥墩与桥台之间的净距离；对于拱桥是指两拱脚截面最低点之间的水平距离。

6)计算跨径: 对于有支座的桥梁，是指桥跨结构相邻两个支座中心的距离，用l表示;对于拱桥,是指相邻两拱脚截面形心点之间的水平距离7)标准跨径:对于梁桥，是指两相邻桥墩中心线之间的距离，或桥墩中心线至桥台台背前缘之间的距离；对于拱桥，则是指净跨径，用b l表示。

8)桥梁全长: 指桥梁两端两个桥台的侧墙或八字墙后端点之间的距离，对于无桥台的桥梁为桥面系行车道的全长.9)设计洪水位: 桥梁设计中按规定的设计洪水频率计算所得的高水位10)刚架桥：桥跨结构(梁或板)和墩台整体相连的桥梁称为刚架桥。

桥梁按照结构体系分类，各种类型的受力特点是什么？答:有梁式桥、拱桥、刚架桥、悬索桥、斜拉桥。

复习提纲第一篇总论（15%左右）1、桥梁的基本组成及其各部分的作用2、常用术语：计算跨径、标准跨径、净跨径、总跨径、桥梁全长、桥梁高度、建筑高度、容许建筑高度、桥下净空、净矢高、计算矢高、矢跨比（重点)3、桥梁分类方式及各类桥梁的名称（重点）4、阐释梁桥、拱桥、刚架桥、缆索承重桥梁的主要受力特点及其适用条件（重点)5、桥梁设计基本要求和程序6、对于跨河桥梁，如何确定桥梁总跨径与分孔（重点）7、桥梁各种标高的确定应考虑哪些因素8、确定桥面总宽时应考虑哪些因素9、为什么要尽可能避免桥梁与河流或桥下路线斜交，斜交桥修建的必要性10、永久作用、可变作用与偶然作用的主要内容（重点)：哪些荷载11、术语：永久作用、可变作用、作用代表值、标准值、频遇值、准永久值、极限状态、作用效应、作用效应设计值、分项系数、作用组合效应、作用组合效应系数、作用效应基本组合、作用效应偶然组合、作用短期效应组合、作用长期效应组合（重点）12、作用组合的基本原则13、汽车荷载等级,车道荷载与车辆荷载特点与适用条件（重点）14、为什么车道很多或者桥梁很长时，汽车荷载效应可以折减15、汽车荷载冲击力的适用条件与计算方法（重点）冲击系数影响因素16、公路桥涵设计体系规定了桥涵结构的两种极限状态（重点）：组合17、汽车制动力的计算原则第二篇钢筋混凝土和预应力混凝土简支梁（40％左右)1、简支梁的主要类型及其适用情况（重点)2、桥面构造包括哪些部分3、桥面铺装的形式与特点，混凝土桥面配筋的作用，混凝土铺装强度等级要求,桥面横坡的设置方式（重点）4、为什么要设置桥面伸缩装置，伸缩装置选用的依据是什么(重点）伸缩量的大小包括：哪些内容5、桥面连续的概念，与先简支后连续有何异同6、整体式板桥的受力特点与配筋特点7、装配式板桥横向连接（重点)8、什么叫斜交桥，斜板桥的受力与配筋特点（重点）与正交桥梁相比弯矩大小9、装配式简支梁横隔板（梁）的设置特点、原因，与连续梁和拱桥横隔板比较有何异同10、截面效率指标、束界图、减余剪力图与预应力筋布置（重点）索界原则,后张预应力简支梁中预应力筋多在梁端附近弯起11、先张法和后张法预应力混凝土梁预应力筋的锚固特点与构造措施12、先张法和后张法的预应力损失类型13、行车道板的形式与力学计算模式:单向板、双向板、悬臂板、铰接板14、术语:板的有效分布宽度、荷载横向分布影响线、荷载横向分布系数（重点）15、如何确定板的有效分布宽度,行车道板的内力计算(重点）16、荷载横向分布系数的概念,常用荷载横向分布系数计算方法的类型、基本假定与适用范围（重点）17、刚性横梁法计算横向分布系数〉简支梁车道荷载作用下跨中弯矩值计算J18、荷载横向分布系数沿桥跨的分布（重点）弯矩,剪力19、主梁和横隔梁的内力计算（重点）杠杆法、偏心压力法要求计算，铰接板法要求会列力法方程和GM法要求会校核查表是否准确（重点）20、支座的功能、类型与选用原则(重点）支座作用、固定支座布置21、板式橡胶支座的活动机理与验算内容，梁端转角与支座压缩量的关系（重点）21、预拱度的设置概念（重点）恒载+活载/2第三篇悬臂和连续体系桥梁（20％左右）1、简要阐述悬臂体系和连续体系桥梁跨越能力比简支梁大的原因2、比较悬臂梁桥、T型刚构桥、连续梁桥、连续刚构的主要优缺点和适用性（重点）3、简述变截面连续梁和等截面连续梁的优缺点和适用性（重点）截面改变受力的概念,支点截面增大,支点负弯矩增大，跨中正弯矩减小4、连续梁桥的主要施工方法及其恒载计算特点(重点）内力与施工方法有关5、名词解释：临时固结、导梁、三向预应力、次内力、徐变系数（重点）6、次内力产生的原因，混凝土收缩徐变引起内力重分布的原理:简支转连续梁支点徐变负弯矩7、日温差、基础不均匀沉降产生的次内力（重点）超静定与静定结构，日照效应8、预应力次内力计算的等效荷载法9、预应力混凝土连续梁中预加力的压力线概念:影响因素10、徐变变形概念（重点）11、徐变次内力计算的换算模量法12、连续箱梁桥横隔梁设置13、连续箱梁桥在非线性温度梯度下的温度应力计算包含哪些部分内容14、连续体系梁桥和拱桥为什么要低温合龙（重点）11、体系转换的连续梁桥施工方法引申：跨中最大弯矩的施工方法;顶推法；悬臂法第四篇混凝土拱桥（20％左右)1、拱桥的受力特点(重点）第一类第二类稳定、拱圈稳定系数2、拱桥的分类（重点）3、板拱桥、肋拱桥、双曲拱桥、箱形拱桥的受力特点和适用范围：4、确定拱桥的标高有哪几个（重点）5、不等跨拱桥的处理方法6、什么是压力线、合理拱轴线，拱轴线主要有哪几种类型，分别适用什么荷载(重点）7、什么是“五点重合法”,如何用“五点重合法"确定空腹式拱桥拱轴系数，如何确定实腹式拱桥的拱轴系数（重点）三铰拱与无铰拱，拱轴系数m与悬链线形状关系8、拱桥压力线与合理拱轴线偏离的原因有哪些9、什么是弹性中心,弹性中心在拱桥内力计算中的作用(重点）10、拱桥内力调整的方法有哪些(重点）三种方法，特点,画示意图11、拱铰的类型与作用12、拱桥施工方法有哪些（重点）13、拱圈验算弯矩轴力取值（重点），最大值取值，14、拱脚水平相对位移产生的拱顶、拱脚弯矩；单悬臂曲梁力法分析J 第六篇桥梁墩台（5%左右）1、墩台的作用与功能要求2、桥墩（台）的类型(重点）桥墩桥台组成3、重力式桥墩（台）与轻型桥墩（台）的特点与适用范围4、什么叫单向推力墩（重点）5、墩台的计算验算内容与作用组合（重点）:实体式桥墩验算内容:6、下部结构组成（重点）知识点总结计算跨径：对于具有支座的桥梁，是指桥跨结构相邻及两个支座中心之间的距离,用表示；对于拱式桥，是两相邻拱脚截面形心点之间的水平距离。

1.1、桥梁的基本组成部分：上部结构（桥跨结构，支座），下部结构（桥墩，桥台，基础），防护设施及调节河流构筑物1.2、名词基本概念总跨径：是多跨桥梁各孔净跨径的总和(Σl0)，也称桥梁孔径。

计算跨径(l)：对于梁式桥是指桥跨两端相邻支座中心之间的距离。

对于拱式桥是指拱轴线两端点之间的距离。

标准跨径：相邻两桥墩中线之间桥中心线长度或桥墩中线与桥台背前缘的间距。

净跨径：设计洪水线或通航水位线上相邻两桥墩间的水平距离。

桥梁总长：两桥台背墙前缘之间的距离。

桥梁建筑高度(h)：指桥上行车路面（或轨顶）与桥跨结构下边缘之间的高差。

桥梁高度(H1) ：低水位至桥面的高差。

对于跨线桥是指桥下道路路面至桥面的高差。

桥下净空高度(H)：设计洪水位或计算通航水位至桥跨结构下边缘之间的距离。

桥梁容许建筑高度：桥面标高与通航净空顶部标高之差。

桥面净空高度：又称桥面建筑限界，在桥面一定高度和宽度范围内不容许有任何建筑物和障碍物的空间限界。

净矢高(f0)：拱桥从拱顶截面下缘至相邻两拱脚截面下缘最低点之连线的垂直距离。

计算矢高(f)：从拱顶截面形心至相邻两拱脚截面形心之连线的垂直距离。

矢跨比：计算矢高f与计算跨径l之比。

1.3桥梁的主要类型及特点1）梁式桥（在竖向荷载作用下梁的支承处仅产生竖向反力，而无水平反力(推力)。

）2）拱式桥（在竖向荷载作用下，两拱脚处不仅产生竖向反力，还产生水平反力。

）3）刚架桥（在荷载作用下，其结构中梁和柱(支柱、板墙)的截面均作用有弯矩、剪力和轴力。

）4）悬索桥（在竖向荷载作用下，通过吊杆使缆索承受拉力。

悬索桥也是具有水平反力的结构。

设计时还必须考虑其动力性能）5）组合体系桥（梁与刚架组合式桥，梁与拱组合式桥，悬索结构与梁式结构的组合式桥）2.1、桥梁设计的基本原则：安全可靠，适用耐久，经济合理，技术先进，美观，环境保护与可持续发展。

3.1、三个作用的概念，每一作用包含那些力永久作用：在设计使用期内，其值不随时间变化，或其变化与平均值相比可以忽略不计的作用。

一、填空题1)公路桥梁的作用按其随时间变化的性质,分为永久作用、可变作用、偶然作用.2)按结构体系及其受力特点，桥梁可划分为梁桥、拱桥、悬索桥以及组合体系.3)桥跨结构在温度变化、混凝土的收缩和徐变、各种荷载引起的桥梁挠度、地震影响、纵坡等影响下将会发生伸缩变形。

4)钢筋混凝土梁梁内钢筋分为两大类，有受力钢筋和构造钢筋 .5)作用代表值包括标准值、准永久值、频遇值。

6)桥梁纵断面设计包括桥梁总跨径的确定、桥梁的分孔、桥面的标高及桥下净空、桥上及桥头引导纵坡的布置 .7)桥台的常见型式有重力式桥台、轻型桥台、组合式桥台和框架式桥台等。

8)公路桥面构造包括桥面铺装、防水和排水系统、桥面伸缩装置、人行道及附属设施等.9)悬索桥主要由桥塔、锚碇、主缆和吊索等组成。

10)重力式桥墩按截面形式划分，常见的有矩形、圆形、圆端形和尖端形等。

11)常见的轻型桥台有薄壁轻型桥台、支撑梁轻型桥台、框架式轻型桥台、组合式轻型桥台等.12)设计钢筋混凝土简支T梁,需拟定的主要尺寸有梁宽、梁高、腹板厚度、翼缘板厚度 .13)柱式桥墩的主要型式主要有独柱式、双柱式、多柱式和混合式。

14)明挖扩大基础的稳定性验算包括倾覆稳定性验算和滑动稳定性验算。

15)桥梁支座按其变为的可能性分为活动支座和固定支座。

16)支座按其容许变形的可能性分为固定支座、单向支座和多向支座。

17)常用的重力式桥台有 U形桥台、埋置式桥台、八字式桥台、一字式桥台等。

18)桥梁的主要组成部分包括桥墩、桥台及桥跨结构等。

19)桥梁设计一般遵循的原则包括安全性、适用性、经济性、先进性和美观等。

20)荷载横向分布影响线的计算方法主要有：杠杆原理法、偏心压力法、铰接板法、比拟正交异性板法。

21)通常将桥梁设计荷载分为三大类: 永久荷载、可变荷载、偶然荷载。

22)公路桥梁设计汽车荷载分为公路—I级、公路—II级两个等级，它包括车道荷载和车辆荷载,其中车辆荷载用于桥梁结构的局部加载和桥台验算。

箱梁的剪力滞效应（抓住“剪力”这个核心）● 剪力滞现象：宽翼缘箱梁在弯剪作用下，由于剪切变形的存在和沿宽度方向的变化，受压翼缘上的正应力随着离梁肋的距离增加而减小，这个现象就称为“剪力滞后”，简称剪力滞效应。

● 造成该现象的原因：翼缘的剪应力变化引起正应力的变化。

（因此剪力越大，剪力变化越剧烈的截面剪力滞越明显，比如支点、集中力作用点，但有的情况下支点弯矩小，因此总应力还是）● 剪力滞系数λ：考虑剪力滞/不考虑剪力滞。

λ是个沿翼缘板宽度变化的量，一般只考虑腹板与翼缘板相交位置的λ● 正剪力滞，负剪力滞。

● 广义位移函数：挠度函数，纵向变形函数。

● 考虑剪力滞，翼缘板不满足平截面假定，但腹板仍然满足平截面假定。

最小势能原理变分得到带位移函数的微分方程。

● 考虑剪力滞，梁的挠度增加。

剪力滞降低梁的刚度。

因为考虑剪力滞的曲率表达式为：1''[()]F w M x M EI=-+ 正剪力滞，MF>0，因此造成曲率偏大，挠度增大，负剪力滞，MF<0，因此挠度减小● 悬臂箱梁在均布荷载作用下，离固定端约1/4跨位置会产生负剪力滞效应（邻近腹板的翼板位移滞后于远离腹板的翼板位移）。

M F 为负时，属于负剪力滞。

● 有效宽度：最大应力×有效宽度=实际应力沿总宽度的积分●规范规定，结构整体分析采用全截面，截面应力验算，采用有效宽度。

●承受纯弯曲荷载的箱梁截面，是否也存在剪力滞现象？材料进入塑性状态后，箱梁截面剪力滞将如何变化？●本节主要介绍剪弯状态下剪力滞问题，如果是压弯状态下（如预应力筋直线布置）截面是否存在剪力滞现象?箱梁的扭转效应（抓住关键：扭转=偏载×偏心距）●自由扭转：纵向不受约束，不产生纵向正应力。

公式推导：（闭口截面抗扭性能强的原因：剪力流的力臂大）q=τk t●自由扭转剪切变形：（综合考虑纵向变形和扭转角变形）●自由扭转惯矩：与截面包围面积、壁厚有关。

桥梁工程期末复习总结（简化版）第一章概论1. 桥梁有哪些基本类型？梁桥、拱桥、（钢构桥）、斜拉桥、悬索桥。

2. 桥梁的基本组成部分有哪些？各组成部分的作用如何？（1）上部结构：路线中断时跨越障碍的主要承重结构。

（2）下部结构：支承上部结构，并将恒载和车辆荷载传至地基的建筑物（3）基础：将桥墩（桥台）传来的全部荷载分布到地基上的底部奠基部分。

（4）支座：在桥垮结构和桥墩（台）的支承处设置的传力装置。

3. 名词的含义：净跨径，计算跨径，桥梁全长，设计洪水位，桥下净空，桥面净空（1）净跨径：净跨径是指设计洪水位上相邻两个桥墩（桥台）之间的净距（梁桥）；拱跨两个拱脚截面最低点之间的水平距离（拱桥）。

（2）计算跨径：桥垮结构相邻两个支座中心距离（梁桥）；两相邻拱脚截面形心点之间的水平距离（拱桥）。

（3 ）桥梁全长：两个桥台的侧墙或八字墙后端点之间的距离，对于无桥台的桥梁为桥面行车道的全长。

（4）设计洪水位：洪峰季节河流中的最高水位（5 ）桥下净空：设计洪水位或计算通航水位至桥垮结构最下缘之间的距离。

（6）桥面净空：桥梁行车道、人行道上方应保持的空间限界。

4. 桥梁按材料怎么分类？组合桥和混合桥的区别？分类：混凝土桥、钢桥、组合桥与复合桥、圬工桥、其他材料桥。

组合桥：主要受力构件的截面上由两种或两种以上材料组成的桥梁。

混合桥：桥梁主要受力构件在长度方向由两种或两种以上不同材料构成的截面组成的桥梁。

5. 桥梁规划设计的基本原则是什么？十字原则：安全、使用、经济、美观、有利环保。

6. 预可行性研究与工程可行性研究预可行性报告：着重研究建设上的必要性和经济上的合理性；工程可行性报告：在预可行性报告的基础上，着重研究工程上和投资上的可行性。

7. 桥梁纵、横断面设计的内容？（1）纵断面设计：包括确定桥梁的总跨径、桥梁的分孔、桥道的高程、桥上和桥头引导的纵坡以及基础的埋置深度等；（2）横断面设计：主要是决定桥面的宽度和桥垮结构横截面的布置。

1.桥梁设计中按规定的设计洪水频率计算所得的高水位称为设计洪水位2.总跨径是多孔桥梁中各孔净跨径的总和反映桥下宣泄洪水能力3.桥梁全长对于有桥台的桥梁为两岸桥台侧墙或八字墙尾端之间的距离4.桥梁高度为桥面与低水位之间的高差或桥面与桥下线路路面之间的距离5.矢跨比是拱桥中拱圈的计算矢高与计算跨径之比也称拱矢度是拱桥受力特性的重要指标6.钢架桥的主要承重结构是梁或板和立柱或竖墙整体结合的钢架结构。

梁柱连接处刚性很大。

7.桥分类按上部结构的行车道位置分为上承式桥、中承式桥和下承式桥8.桥梁设计基本原则“安全、适用、经济、美观和利于环保”9.桥梁设计程序：一般采用两阶段设计 ①初步设计②施工图设计10.一个自行车道的宽度为 1.0m ；当单独设置自行车道时,不宜小于两个自行车道的宽度。

人行道的宽度宜为0.75m 或1.0m ；大于1.0m 时，按0.5m 的级差增加。

当设路缘石时，路缘石高度可取0.25~0.35m11.桥梁上的作用按时间可分为永久作用（结构重力、预应力、土的重力）、可变作用（汽车荷载、汽车冲击力、汽车离心力）和偶然作用（地震作用，汽车撞击作用、船舶或漂浮物的撞击作用）12.桥梁纵轴线与洪水主流流向或与桥下路线应尽可能避免斜交。

斜度≤45°13.汽车驶过桥梁是由于桥面不平整、车轮不圆或发动机震动等原因引起桥梁结构震动，这种动力效应叫做冲击作用14.当弯道桥半径小于等于250m 时，应计算汽车荷载引起的离心力，汽车离心力标准值为车辆荷载乘以离心系数Rv c 127215.汽车荷载的等级和组成：汽车荷载分为公路—Ⅰ级和公路—Ⅱ级两个等级。

汽车荷载由车道荷载和车辆荷载组成。

车道荷载由均布荷载和集中荷载组成。

桥梁结构的整体计算采用车道荷载；桥梁结构的局部加载、涵洞、桥台和挡土墙土压力等的计算采用车辆荷载、车辆荷载与车道荷载的作用不得叠加。

16.梁桥的分类：按承重结构的静力体系分简支梁桥、悬臂体系梁桥和连续体系梁桥；按承重结构的横截面形式分为板桥、肋梁桥、箱型梁桥17.桥面铺装的作用：防止车辆轮胎直接磨耗行车道板、保护主梁不受雨水侵蚀、对车辆轮重的集中荷载起到分布作用18.沥青混凝土和水泥混凝土铺装，横坡为1.5%—2%19.桥面纵坡大于2%，而桥长小于50m 时，桥上可不设泄水管20.主梁翼板的宽度一般按主梁间距来定，翼板宽度应比主梁中距小2cm 以便在安装过程中易于调整T 梁位置和制作上的误差21.组合式梁桥：钢筋混凝土组合T 梁桥和预应力混凝土组合箱梁桥22.根据弹性薄板的研究，对于四边简支的板只要板的长边与短边之比la/l b ≥2，则荷载的绝大部分会沿短跨方向传递，而沿长跨方向传布的荷载将不足6%。

同济桥梁总复习《混凝土桥》是土木工程专业桥梁课群组的主要限定选修专业课，通过本课程的学习，要了解桥梁设计的原则，掌握各种体系桥梁受力特点及结构计算的基本理论，结合课程设计与习题加深对课堂理论教学内容的理解，培养动手能力。

1.了解国内外桥梁发展的历史和现状及新型的桥梁体系，为近一步学习桥梁工程专业课打下基础；2.介绍中结构的安全、经济、适用于、美观等基本原则之间的相互关系，自学正确处理桥梁规划与设计的问题；3.掌握梁式体系和拱式体系桥梁的设计、计算、构造、施工的全部内容，掌握设计计算的基本理论，了解大跨度桥梁，如斜拉桥的设计、计算特点；4.通过课程设计培育独立思考和动手能力《桥梁施工技术》教学目的：《桥梁施工》是土木工程专业桥梁课群组的一门限定选修专业课。

通过学习学生应了解桥梁结构常用的施工设备及施工方法，并能将桥梁工程的设计理论与施工技术相结合，提高全面分析问题的能力。

1.介绍桥梁施工中的常用设备；2.了解桥梁结构体系与所采用的施工方法之间的关系；3.桥梁结构常用的施工方法和特点，各种施工方法的工艺流程；4.介绍桥梁基础的施工方法；桥梁工程资料集>桥梁工程概论>桥梁分类根据不同的分类标准可以对桥梁进行不同的划分，这些划分对理解整个桥梁体系是很有帮助的，根据大纲要求，应对以下几种主要的划分方法有所了解，对按结构体系分类要进行重点的学习和掌握。

按结构体系分类。

梁式桥、拱式桥、刚架桥、斜拉桥、悬索桥按跨径分类。

特大桥、大桥、中桥、小桥按桥面位置分类。

上承式桥、中承式桥、下承式桥、按材料分类。

木桥、钢桥、圬工桥、钢筋混凝土桥、预应力混凝土桥。

按横跨方式分类。

固定式桥、打开桥、浮桥、漫水桥按施工方法分类。

整体施工桥梁、节段施工桥梁按结构体系分类是以桥梁结构的力学特征为基本着眼点，对桥梁进行分类，以利于把握各种桥梁的基本特点，也是桥梁工程学习的重点之一。

以主要的受力构件为基本依据，可分为梁式桥、拱式桥、刚架桥、斜拉桥、悬索桥五大类。

第一篇第二章1.桥梁组成：桥跨结构、桥墩或桥台、基础。

2.几个水位：（1）低水位：枯水季节的最低水位；（2）高水位：洪峰季节的最高水位；（3）设计洪水位：按规定的设计洪水频率计算所得的高水位+壅水+浪高。

3.三个跨径：（1）计算跨径：梁桥：桥梁结构相邻两支座中心之间的水平距离；拱桥：相邻两拱脚截面形心之间的水平距离。

（2）净跨径：梁桥：设计洪水位上相邻两桥墩（台）之间的水平净距；拱桥：相邻两拱脚截面最低点之间的水平距离。

（3）标准跨径：两相邻桥墩中心线之间的水平距离，或墩中线至桥台台背前缘之间的距离。

4.两个全长：（1）桥梁全长：桥梁两个桥台的侧墙或八字墙后端点之间的距离；（2）桥梁孔径：桥梁各跨净跨径总和。

5.三个高度：（1）桥梁高度：桥面与低水位之间的距离，或桥面与桥下路线路面之间的距离；（2）桥梁建筑高度：桥上行车路面标高至桥跨结构最下缘之间的距离；（3）桥下净空高度：设计洪水位或计算通航水位至桥跨结构最下缘之间的距离。

6.两个矢高和矢跨比：（1）计算矢高：拱顶截面形心至两拱脚截面形心连线的垂直距离；（2）净矢高：拱顶截面下缘至两拱脚截面下缘最低点之连线的垂直距离；（3）矢跨比：计算矢高与计算跨径之比。

7.桥梁的主要类型：（1）按受力情况分：梁式桥（受弯、剪为主），拱式桥（受压为主），钢架桥（受弯、压为主），悬索桥（受拉索与连续梁结合，拉弯结合），斜拉桥（同上），组合桥（受弯、压为主）；（2）按用途划分：公路桥、铁路桥、公路铁路两用桥、农桥、人行桥、运水桥（渡槽）及其他专用桥梁；（4）按主要城中结构所用的材料划分：圬工桥（包括砖、石、混凝土桥），钢筋混凝土桥，预应力混凝土桥、刚桥、木桥；（5）按跨越障碍的性质：跨河桥、跨线桥（立体交叉）、高架桥、栈桥；（6）按行车道位置划分：上承式桥、中承式桥、下承式桥；（7）按施工方法：整体浇筑、预制拼装；（8）按截面形式：板桥、梁桥、箱型梁桥。

第三章1.桥梁设计的基本要求：使用要求、经济要求、结构尺寸和构造要求、施工要求、美观要求。

1.桥梁四个基本组成：上部结构,下部结构,支座和附属设施2.下部结构：桥墩,桥台,基础3.基本附属设施：桥面系,伸缩缝,桥梁与路堤衔接处的桥头搭版和锥形护坡4.桥梁有梁,拱,索三大基本体系;5.桥梁分类：1桥梁按受力体系分类：1梁式桥2拱式桥3刚构桥4斜拉桥5悬索桥6.拱式桥的主要承重结构是：拱圈或拱肋；刚构桥主要承重结构：梁或板与立柱；悬索桥的承载系统：缆索,塔柱和锚定；斜拉桥由:柱,主梁,斜拉索组成7.悬索桥形式：地锚式悬索桥,自锚式悬索桥8.桥梁设计的基本原则：技术先进,安全可靠,适用耐久,经济合理9.桥梁的纵断面设计包括：总跨径,桥梁的分孔,桥梁的高程,桥上桥头引道的纵坡以及基础埋置深度10.桥梁设计与建设的程序：1前期工程：预可行性研究报告,可行性研究报告；2正式设计：初步设计,技术设计,施工图设计11.“作用”的定义：引起桥涵结构反应的各种原因的统称12.作用的分类：一类是直接施加于结构上的外力,另一类是以间接地形式作用于结构上13.永久作用：结构重力,预加应力,土的重力,土侧压力,混凝土收缩及徐变,水的浮力,基础变位；可变作用：汽车,人群,风,冰,流水,温度；偶然作用：地震,撞击14.汽车荷载组成：车道荷载均布荷载,集中荷载,车辆荷载15.当桥涵设计车道数大于2时,汽车荷载应考虑多车道折减；当桥梁计算跨径大于150m时,应考虑计算荷载效应的纵向折减;16.计入汽车冲击作用：钢桥,钢筋混凝土及预应力混凝土,圬工拱桥等上部结构和钢支座、板式橡胶支座、盆式橡胶支座及钢筋混凝土柱式墩台；不计冲击力：重力式墩台,填料厚度包括路面厚度等于或大于0.5m的拱桥、涵洞以及重力式墩台17.汽车制动力的规定：一个设计车道上的汽车制动力标准值,为布置在加载长度上计算的总重力的10%,但公路-I级汽车制动力标准值不得小于165KN；公路—II级不得小于90KN;多车道时要考虑横向折减,同向行驶双车道的汽车制动力标准值为一个设计车道制动力标准值的2倍；同向行驶三车道为一个设计车道的2.34倍,同向行驶四车道为一个设计车道的2.68倍;18.两种极限状态：承载能力极限状态安全性,正常使用极限状态适用性,耐久性19.永久作用在各类组合下采用标准值作为代表值；可变作用根据不同极限状态分别采用标准值或准永久值作为代表值；偶然荷载在组合时采用标准值作为代表值;20.桥面部分包括：桥面铺装,排水和防水设施,伸缩装置,人行道,缘石,栏杆,灯柱;21.桥面布置三种形式：1双向车道布置2分车道布置3双层桥面布置22.桥面铺装的作用：保护桥面板不受车辆轮胎的直接磨耗,防止主梁遭受雨水侵蚀,并能对车辆轮重的集中荷载起一定的分布作用;23.桥面横坡设置的三种方法：1对于板桥或就地浇筑的肋板式梁桥,将墩台顶部做成倾斜的再在其上盖桥面板,课节省铺装材料并减轻恒载2对于装配式肋板式桥梁,课采用不等厚的铺装层,包括混凝土的三角垫层和等厚的路面铺装层,方便施工;3桥宽较大时,直接将行车道板做成双向倾斜,可减轻恒载,但主梁构造、制作均较复杂;24.桥梁伸缩装置的主要作用：适应桥梁上部结构在气温变化、活载作用、混凝土收缩徐变等因素的影响下变形的需求,并保证车辆通过桥面时平稳;第二篇混凝土梁桥和刚架桥1.混凝土梁桥分类：1从承重结构横截面形式：板桥,肋梁桥,箱形梁桥2从受力特点：简支梁桥,连续梁桥,悬臂梁桥3按施工方法分类：整体浇筑式,预制装配式2.板桥从结构静定体系上看,可分为简支板桥,连续板桥,悬臂板桥3.装配式板桥横向连接方式：企口混凝土铰连接,钢板焊接连接4.简支肋梁桥的上部结构：主梁,横隔梁,桥面板,桥面构造5.对于预应力主梁梁肋,一般做成马蹄形,端部宽度尚应满足预应力锚具布置要求6.常用桥面板横向连接有：焊接接头,湿接接头7.横隔梁横向连接有：钢板焊接连接,扣环连接8.悬臂梁桥受力特点：属于静定体系,它的内力不受基础不均匀沉降等附加变形的影响;悬臂梁桥由于支点负弯矩的存在,使跨中正弯矩显著减少,故可以减少跨度内主梁高度,从而可降低钢筋混凝土数量和结构自重,而这本身又促进了恒载内力的减少;9.连续梁桥受力特点：超静定体系,支点截面负弯矩一般比跨中截面正弯矩大,但跨径不大时这一差距不是很大;10.桥梁挠度产生的原因：永久作用挠度和可变荷载挠度11.桥梁预拱度：通常按结构自重和1/2可变荷载频遇值计算的长期挠度值二者之和采用；当结构自重和汽车荷载所计算的长期挠度不超过1/1600时,可不设预拱度;12.刚架桥类型：门式刚架桥,斜腿刚架桥,全无缝式连接刚构桥13.刚架桥受力特点：1薄壁台身除承受轴向压力外,还承受横向弯矩,并且在基础腿脚处还产生水平推力;2基脚无论采,用固结或者铰结构造,都会因预应力、徐变、收缩、温度变化以及基础变位等因素,而产生较大的次内力3铰的构造复杂,特别是当铰支承修建在河水中或被接线路堤掩埋时,不仅施工困难,而且易于腐蚀,难以维护和维修;4角隅节点的界面承受较大负弯矩,因此节点内缘的混凝土会产生很高的压应力,而节点外缘的拉应力虽然由钢筋来承担,但此处的主拉应力常常也会使角隅截面产生劈裂的裂缝;5这种桥型适于采用支架的整体浇筑法施工,施工工期相对会拖长;14.支座的主要作用：将上部结构的支承反力传递到桥梁墩台,同时保证结构在汽车荷载、温度变化、混凝土收缩和徐变等因素作用下能自由变形,以使上下部结构的实际受力情况符合结构的静力图式;15.支座的类型：1简易垫层支座2橡胶支座板式橡胶支座,聚四氟乙烯滑板式橡胶支座,球冠圆板式橡胶支座3特殊功能的支座球形钢支座,拉力支座,抗震支座16.支座布置的基本规定：支座的布置应以有利于墩台传递纵向水平力、有利于梁体的自由变形为原则;1对于陡坡,宜将固定支座布置在高程低的墩台上2对于简支梁桥,每跨宜布置一个固定支座,一个活动支座；对于多跨简支梁,一般把固定支座布置在桥台上,每个桥墩上布置一个活动支座与一个固定支座;若各别墩铰高,也可在高墩上布置两个活动支座;3对于连续梁桥及桥面连续的简支梁桥,一般在每一联设置一个固定支座,并宜将固定支座设置在靠近温度中心,以使全梁的纵向变形分散在梁的两端,其余墩台上均设置活动支座;4对于悬臂梁桥,锚固孔一侧布置固定支座,一侧布置活动支座；挂孔支座布置与简支梁相同;17.斜板桥的受力特点：1支承边反力支承边的反力是呈不均匀分布的,以钝角处的反力最大,以锐角处的反力最小,甚至出现负反力,使锐角上翘;2跨中主弯矩对于宽跨比较大的斜板,其中心处的主弯矩方向接近与支承边正交;但在斜板的两侧,则无论斜板宽跨比的大小,其主弯矩方向接近平行自由边；并且弯矩值沿板宽分布也是不均匀的,对于均布荷载,中部弯矩值大于两侧,对于集中荷载,则以荷载点处的最大;3在钝角处产生负弯矩,有时它的绝对值比跨中主弯矩还要大,其负主弯矩的方向接近与钝角的二等分线相正交;4横向弯矩斜板的最大纵向弯矩,虽比同等跨径的直桥要小,但横向弯矩却比同等跨径的直桥要大的多,并且沿自由边的横向弯距还出现反号,靠近锐角处为正,靠钝角处为负5固定有翘起趋势的两点,那么将使斜板在两个方向产生扭矩;18.混凝土梁桥两种主要施工方法：就地浇筑法和预制安装法;其施工工艺流程：支立模板——钢筋骨架成型-----浇筑及振捣混凝土-----养护及拆除模板。
