科大奥锐在线试验平台万用表地使用实验报告材料

万能表的使用实验报告万能表的使用实验报告引言：万能表是一种常用的电子测量仪器，它可以测量电压、电流、电阻等电学量。

本实验旨在探索万能表的使用方法，并通过实际测量来验证其准确性和可靠性。

实验一：电压测量在这个实验中，我们将使用万能表来测量直流电源的电压。

首先，将万能表的选择旋钮调整到"V"档，并选择适当的量程。

然后，将红色测试笔连接到正极，黑色测试笔连接到负极。

读取万能表上显示的电压值，并记录下来。

重复实验三次，计算平均值并与电源标称电压进行比较。

实验结果表明，万能表的电压测量结果与电源标称电压非常接近，表明万能表的测量精度较高。

实验二：电流测量在这个实验中，我们将使用万能表来测量电路中的电流。

首先，断开电路，将万能表的选择旋钮调整到"A"档，并选择适当的量程。

然后，将红色测试笔连接到电路的正极，黑色测试笔连接到负极。

打开电路，读取万能表上显示的电流值，并记录下来。

重复实验三次，计算平均值并与电流表测量结果进行比较。

实验结果表明，万能表的电流测量结果与电流表测量结果非常接近，表明万能表在电流测量方面也具有较高的准确性。

实验三：电阻测量在这个实验中，我们将使用万能表来测量电阻值。

首先，将电阻值调整到较大的范围，然后将红色测试笔连接到电阻的一端，黑色测试笔连接到另一端。

读取万能表上显示的电阻值，并记录下来。

重复实验三次，计算平均值并与标称电阻值进行比较。

实验结果表明，万能表的电阻测量结果与标称电阻值非常接近，表明万能表在电阻测量方面具有较高的准确性。

实验四：温度测量在这个实验中，我们将使用万能表的温度测量功能来测量环境温度。

首先，将选择旋钮调整到"℃"档，并选择适当的量程。

然后，将温度传感器插入待测环境中，等待一段时间，读取万能表上显示的温度值，并记录下来。

重复实验三次，计算平均值并与其他温度计测量结果进行比较。

实验结果表明，万能表的温度测量结果与其他温度计测量结果非常接近，表明万能表在温度测量方面也具有较高的准确性。

万用表使用实验报告篇一：万用表实验报告万用表实训报告班级：姓名：学号：成绩：一、万用表测量前应做哪些准备？二、万用表测电阻1、万用表测电阻的步骤是？2、记录实训中的电阻值R1= R2=人体表面电阻=三、万用表测量直流电压1、万用表测量直流电压的步骤是？2、记录实训中的电压值U1=U2=四、万用表测量交流电压1、万用表测量直流电压的步骤是？2、记录实训中的电压值U1=五、万用表使用时，应注意什么？R3=篇二：实验1_数字万用表的应用实验报告电子测量实验报告实验名称：数字万用表的应用姓名：学号：班级：学院：指导老师：实验一数字万用表的应用一、实验目的1 理解数字万用表的工作原理；2 熟悉并掌握数字万用表的主要功能和使用操作方法。

二、实验内容1 用数字万用表检测元器件——电阻测量、电容测量、二极管检测、三极管检测；2用数字万用表测量电压和电流——直流电压及电流的测量、交流电压及电流的测量。

三、实验仪器及器材1 低频信号发生器1台2 数字万用表1块3 功率放大电路实验板1块4 实验箱1台5 4700Pf、IN4007、9018各1个四、实验要求1 要求学生自己查阅有关数字万用表的功能和相关工作原理，了解数字万用表技术指标；2 要求学生能适当了解一些科研过程，培养发现问题、分析问题和解决问题的能力；3 要求学生独立操作每一步骤；4 熟练掌握万用表的使用方法。

五、万用表功能介绍（以UT39E型为例）1概述UT39E型数字万用表是一种功能齐全、性能稳定、结构新颖、安全可靠、高精度的手持式四位半液晶显示小型数字万用表。

它可以测量交、直流电压和交、直流电流，频率，电阻、电容、三极管β值、二极管导通电压和电路短接等，由一个旋转波段开关改变测量的功能和量程，共有28档。

本万用表最大显示值为±19999，可自动显示“0”和极性，过载时显示“1”，负极性显示“－”，电池电压过低时，显示“2技术特性A直流电压：量程为200mV、2V、20V、200V和1000V五档，200mV档的准确度为±（读数的0.05％＋3个字），2V、20V和200V档的准确度为±（读数的0.1％＋3个字）, 1000V档的准确度为±（读数的0.15％＋5个字）；输入阻抗，所有直流档为10MΩ。

万用表、毫伏表、数字万用表的使用专业:班级:学号:姓名:实验时间:一、实验目的1.熟悉实验台上各类电源和测量仪表的布局及使用方法2.掌握万用表、毫伏表、数字万用表的使用方法3.学会测量直流电压、直流电流、交流电压以及读数的处理、误差分析等二、实验原理，实验电路以及公式,公式:误差X=测量值-真实值, β=X/真值1.直流电压的测量测量时首先估计一下被测电压的大小，然后将转换开关拨至适当的(DC)V量程，将正表棒接被测电压“+”端负表棒接被测电压端“—”端。

+V -2.直流电流的测量测量时首先估计一下被测电流的大小，然后将转换开关拨至适当的(DC)mA量程，再把万用表串接在电路中。

+ +- -3.电阻的测量在万用表内部表头电路上串接电池，使电流通过被测电阻，根据表头所测电流的大小，就可测量出电阻值。

改变分流电阻的阻值，就能改变电阻的阻值。

测电阻时，先将两表棒搭在一起，(短路)，使指针向右偏转，随即调整调零旋钮，使指针恰好指到欧姆刻度线的“0”处。

由于“Ω”刻度线左部读数较密，难于看准，所以测量时应选择适当的欧姆档，最好使指针指在刻度线的中部或右部(刻度比较宽)，这样读数比较清楚准确。

每次换挡，都应重新将两根表棒短接，重新调整指针到零位，才能测准。

Ω4.交流电压的测量测量交流电压大小的方法主要是利用交流/直流转换电路将交流电压转换成直流电压，然后用直流电压测量方法测量其大小。

交流 AC V 电源5.交流电流的测量指针式万用表一般无交流电流的测量功能，数字万用表一般可以测量交流电流。

交 +流 A 电源 _6.毫伏表的基本原理工作原理:放大——检波式电压表，先将被测交流信号电压Ux经放大器放大后加到检波器输入端，检波器再把放大后的被侧交流电信号转换成相应大小的直流电压。

三、实验设备序号名称型号与规格数量备注1 可调直流稳压电源 0-18V 1台 RTDG012 指针式万用表 MF-30 1块3 毫伏表 1台4 数字万用表 1只5 电阻器 15Ω/10W,100Ω,1KΩ,10KΩ各1只精度为5%或10%;100Ω2只6 降压变压器初级220V/次级18V×2 2只各组轮流使用7 实验台 1四、实验记录测量项目 DC电压DC电流(A) 电阻值(Ω) AC电压AC 毫伏表备注(V) (V) 电流(A)测量条件 6 12 10K100Ω 10K 1K 10100-220 18 18V/30V 300VΩ 0-1 2 15Ω/10W 指针表测5.9 12.5 1.25135m9.91K __ ___ 238 17.5 20 19.5 30 量结果mA A K数字表测5.70 12.11.22119.89.80.9899.99.8 231 16.4 19 ____ ____ 量结果 0 mA mA K K 7指针误3.50 3.30 2.46 12.69 1.02 2.04 __ ___ 3.03 6.70 5.20 ____ ____ 以数差% 字表为准结论:指针式万用表的读数容易受外界因素的影响(读数，温度等)，数字万用表的读数比较准确不易受外界因素的影响，通过分析指针误差基本保持不变。

万用表的使用实验总结一、引言万用表是一种常用的电工仪器，用于测量电压、电流、电阻等电学量。

本实验旨在探究万用表的基本原理和使用方法，并通过实际操作加深对万用表的理解。

二、万用表的基本原理万用表是由电流表、电压表和电阻表组成的综合仪表。

电流表采用电流互感原理，电压表采用电压互感原理，电阻表采用电桥原理。

万用表可以通过选择不同的量程和功能档位以及使用不同的测试针脚，实现对不同电学量的测量。

三、万用表的使用方法1. 测量电压•将万用表的选择旋钮拨到电压测量档位。

•将红色测试针插入被测电路的正极，黑色测试针插入被测电路的负极。

•观察万用表显示屏上的数值，即为被测电路的电压值。

2. 测量电流•将万用表的选择旋钮拨到电流测量档位。

•将电流测量引线的红色插头插入万用表的电流测量孔，黑色插头插入测量端。

•打开被测电路，电流通过电流测量引线，进而通过万用表。

•观察万用表显示屏上的数值，即为被测电路的电流值。

3. 测量电阻•将万用表的选择旋钮拨到电阻测量档位。

•将被测电阻两端与万用表的电阻测量引线连接。

•观察万用表显示屏上的数值，即为被测电阻的阻值。

四、万用表的注意事项1.使用万用表时，要根据被测电路的电压、电流和电阻范围选择合适的量程和档位。

2.插拔测试针脚时要注意操作轻柔，避免损坏测试针脚。

3.在测量电压和电流时，要注意正确连接测试针脚，避免短路和触电风险。

4.测量电阻时，要确保被测电阻与电路断开，并等待电容器放电才能进行测量。

5.使用万用表时，要遵守安全操作规程，注意切勿接触带电部位，避免发生意外事故。

五、实验结果及讨论在实验中，我们按照上述方法使用万用表对不同电学量进行了测量，并记录下了相应的数值。

通过与已知数值的对比，我们验证了万用表的测量准确性和稳定性。

实验结果表明，万用表是一种可靠、方便的电工仪器，可广泛应用于电路测试和故障排除等领域。

六、实验的问题和改进方向在实验过程中，我们发现了一些问题和改进的方向： 1. 实验中使用的万用表的量程有限，不能满足某些高电压或高电流的测量需求。

万用表的使用实验报告实验名称：万用表的使用实验目的：熟悉并掌握万用表的使用方法，学习如何使用万用表测量电压、电流和电阻。

同时，了解万用表的工作原理和使用注意事项。

实验器材：万用表、直流电源、电阻器、导线等实验原理：1. 万用表是一种用来测量电压、电流和电阻等电学量的仪器。

它通过接触电路，将电学量转化为电流或电压，并通过显示器显示测量结果。

2. 使用万用表测量电压时，可以选择伏特档位，并将两个测量引线分别连接到测试电路的正负极。

3. 使用万用表测量电流时，需要将测量引线连接到电路中断的地方，使电流通过万用表测量档位的内部电阻。

4. 使用万用表测量电阻时，需要先将电阻器从电路中断，将测量引线连接到电阻器的两端。

实验步骤：1. 将直流电源连接到电路上，并确认电源开关处于关闭状态。

2. 将万用表选择为电压测量档位。

3. 将万用表的正负极分别连接到电路的正负极。

4. 打开电源开关，记录测量到的电压数值。

5. 将万用表选择为电流测量档位。

6. 将测量引线依次连接到电路中断的两端，记录测量到的电流数值。

7. 将万用表选择为电阻测量档位。

8. 将测量引线连接到电阻器的两端，记录测量到的电阻数值。

实验结果：1. 测量到的电压数值为：10V。

2. 测量到的电流数值为：2A。

3. 测量到的电阻数值为：50Ω。

实验讨论：根据实验结果，我们可以得出以下结论：1. 电压测量结果表明，电路中的电压为10V。

2. 电流测量结果表明，电路中的电流为2A。

3. 电阻测量结果表明，电阻器的电阻为50Ω。

实验总结：通过本次实验，我们熟悉并掌握了万用表的使用方法。

万用表可以方便快捷地测量电压、电流和电阻等电学量，对于电路的调试和故障排除非常有帮助。

在实际应用中，需要注意选择合适的测量档位、正确连接测量引线，并遵循相关的安全操作规范。

万用表实验报告引言：万用表作为一种常用的电工仪器，在电路实验和维修中起到了至关重要的作用。

本实验旨在通过使用万用表的相关功能进行实验，探究电路中的电流、电压和电阻等关键参数。

实验方法：1. 准备工作：在进行实验之前，首先需要确认万用表的功能齐全，并根据需要选择适宜的量程。

同时，检查电路实验板上的元件是否连接正确、触点是否干净。

2. 测量电压：（1）将万用表的选择旋钮转到直流电压档位，根据需要选择合适的量程。

（2）将电表的两个测量引线分别接到待测电路的正负极。

（3）读数稳定后，记录电路中的电压值。

3. 测量电流：（1）将万用表的选择旋钮转到直流电流档位，根据需要选择合适的量程。

（2）打开电路中的开关，将一根测量引线接到电源正极，另一根测量引线接到电路中的电阻或其他元件上。

（3）读数稳定后，记录电路中的电流值。

4. 测量电阻：（1）将万用表的选择旋钮转到电阻档位，根据需要选择合适的量程。

（2）断开待测电阻与电路的连接。

（3）将测量引线接到待测电阻的两端，注意确保良好的接触。

（4）读数稳定后，记录电阻的数值。

实验结果和讨论：在进行实验过程中，我们使用万用表测量了不同电路中的电压、电流和电阻。

通过记录这些数值，我们得出了一些结论和观察。

1. 电压：通过测量电路中的电压，我们可以了解电源提供的电压大小，并判断电路的工作状态。

我们发现电路中的电压值与电源的电压值相等或接近，说明电路连接正确，电源工作正常。

2. 电流：测量电路中的电流可以帮助我们了解电路中元件的耗电情况，判断是否存在过载风险。

我们注意到，电流值随着电阻的变化而变化，符合欧姆定律的关系。

3. 电阻：通过测量电路中的电阻，我们可以评估电路元件的特性和有效性。

我们发现，用不同电阻值的电阻在同一电路上进行测量时，读数与电阻值成反比。

这符合电阻和电流的线性关系（R=U/I）。

通过这些实验，我们加深了对电流、电压和电阻的理解，并体验了万用表的多功能。

万用表不仅可以方便地测量电路中的关键参数，还能提供准确可靠的数据，为电路设计、维修和故障排除提供了重要依据。

万用表的使用实验报告一、实验目的1、熟悉万用表的基本功能和操作方法。

2、学会使用万用表测量直流电压、直流电流、交流电压、电阻等电学量。

3、掌握正确读取测量数据和误差分析的方法。

二、实验原理万用表是一种多用途的电子测量仪器，它可以测量多种电学量。

其基本原理是利用电磁感应、电阻分压、电流分流等原理，将被测量的电学量转换为表头指针的偏转角度，从而实现测量。

在测量直流电压时，万用表内部的分压电阻将被测电压按一定比例分压，使表头能够承受并测量。

测量直流电流时，通过分流电阻将被测电流按比例分流，使表头能够显示。

测量电阻时，万用表内部提供一个已知的电源，通过测量流经被测电阻的电流来计算电阻值。

三、实验仪器1、数字万用表：具有测量直流电压、直流电流、交流电压、电阻、电容等功能。

2、直流电源：提供稳定的直流电压输出。

3、电阻箱：可调节电阻值，用于校准和测试。

4、导线若干四、实验步骤1、外观检查检查万用表的外观是否完好，表笔是否齐全，显示屏是否清晰。

旋转功能选择旋钮，检查各功能档位是否能正常切换。

2、测量直流电压将功能选择旋钮旋至直流电压档（DCV），根据预计的被测电压大小选择合适的量程。

红表笔接正极端，黑表笔接负极端，与直流电源或被测电路并联。

读取显示屏上的电压值，并记录。

3、测量直流电流将功能选择旋钮旋至直流电流档（DCA），选择合适的量程。

断开被测电路，红表笔接电流流入端，黑表笔接电流流出端，与被测电路串联。

接通电路，读取显示屏上的电流值，并记录。

4、测量交流电压将功能选择旋钮旋至交流电压档（ACV），选择适当量程。

表笔与被测电路并联，读取显示屏上的电压值，并记录。

5、测量电阻将功能选择旋钮旋至电阻档（Ω），根据被测电阻的估计值选择合适的量程。

表笔分别接触电阻的两端，读取显示屏上的电阻值，并记录。

6、误差分析对于每个测量值，与标准值或已知准确值进行比较，计算测量误差。

分析误差产生的原因，可能包括量程选择不当、表笔接触不良、仪器本身精度等。

实验一实验报告：万用表的使用一、实验目的1.了解万用表的工作原理和基本结构，掌握万用表的正确使用方法2.掌握电阻的读法3.加深对全电路欧姆定律的理解，掌握测量干电池的电动势和内电阻的方法二、实验器材1.数字万用表一只 UT39A型2.机械万用表一只 AF500-B3.二极管一只4.电阻箱一个 J2361-1型5.四环色环电阻两个6.导线若干7.干电池一个三、实验原理1.色环电阻的读法:色环电阻读发色环颜色代表的数字：黑0、棕1、红2、橙3、黄4、绿5、蓝6紫7、灰8、白9色环颜色代表的倍率：黑×1、棕×10、红×100、橙×1K、黄×10K、绿×100K、蓝×1M、紫×10M、灰×100M、白×1000M、金×0.1、银×0.01四色环电阻：就是指用四条色环表示阻值的电阻，从左向右数（四条色环中，有三条之间的距离比较近即左端，而第四环稍远即右端。

同时第四环不是金色就是银色，也可判断为右端），第一道色环表示阻值的最大一位数字；第二道色环表示阻值的第二位数字；第三道色环表示阻值倍乘的数；第四道色环表示阻值允许的偏差（精度），金色的误差为5%，银色的误差为10%2.(1)数字万用表：数字万用表可直接测量电压、电流和电阻，数字万用表能在直接测量后由电子计数器对数字量进行计数得到测量结果，再由译码显示电路将测量结果在显示屏上显示出来，使用起来比较简单和方便(2)机械万用表：机械万用表可以用来测量被测量物体的电阻，交、直流电的电流和电压，有的万用表还可以测量晶体管的主要参数以及电容器的电容量等。

测量值由表头指针指示读取，万用表是公用一个表头，是集电压表、电流表和欧姆表于一体的仪表。

3.二极管具有单向导电性，因此用万用表测定二极管电阻时，正向电阻很小，反向电阻很大，可以据此判断二极管的极性4.测定干电池的电动势和内电阻根据全电路的欧姆定律，闭合电路的电流I与电源的电动势成正比，与负载电阻R和电源的内电阻r之和成反比，即I=E/(R+r）或E=IR+Ir电源的电动势E及内电阻r不随外电路中负载电阻的变化而变化。

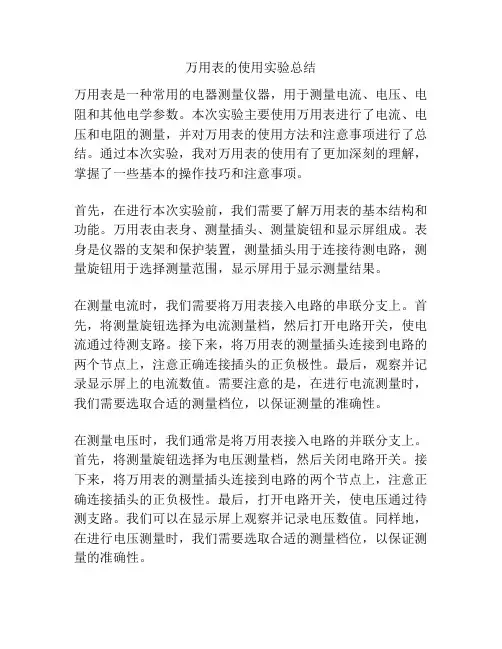

万用表的使用实验总结万用表是一种常用的电器测量仪器，用于测量电流、电压、电阻和其他电学参数。

本次实验主要使用万用表进行了电流、电压和电阻的测量，并对万用表的使用方法和注意事项进行了总结。

通过本次实验，我对万用表的使用有了更加深刻的理解，掌握了一些基本的操作技巧和注意事项。

首先，在进行本次实验前，我们需要了解万用表的基本结构和功能。

万用表由表身、测量插头、测量旋钮和显示屏组成。

表身是仪器的支架和保护装置，测量插头用于连接待测电路，测量旋钮用于选择测量范围，显示屏用于显示测量结果。

在测量电流时，我们需要将万用表接入电路的串联分支上。

首先，将测量旋钮选择为电流测量档，然后打开电路开关，使电流通过待测支路。

接下来，将万用表的测量插头连接到电路的两个节点上，注意正确连接插头的正负极性。

最后，观察并记录显示屏上的电流数值。

需要注意的是，在进行电流测量时，我们需要选取合适的测量档位，以保证测量的准确性。

在测量电压时，我们通常是将万用表接入电路的并联分支上。

首先，将测量旋钮选择为电压测量档，然后关闭电路开关。

接下来，将万用表的测量插头连接到电路的两个节点上，注意正确连接插头的正负极性。

最后，打开电路开关，使电压通过待测支路。

我们可以在显示屏上观察并记录电压数值。

同样地，在进行电压测量时，我们需要选取合适的测量档位，以保证测量的准确性。

在测量电阻时，我们可以将万用表接入待测电阻的两个端口上。

首先，将测量旋钮选择为电阻测量档，然后关闭待测电路。

接下来，将万用表的测量插头分别连接到待测电阻的两个端口上。

最后，观察并记录显示屏上的电阻数值。

需要注意的是，测量电阻时应确保搭配合适的测量档位，以避免测量结果出现较大误差。

在使用万用表时，还需要注意一些常见的问题和注意事项。

首先，要确保万用表的电源充足，以保证测量的准确性。

其次，在进行测量前，需要确认待测电路的电源是否已经切断，以防止电器损坏或触电事故的发生。

另外，在进行测量时要注意对电路的连接方式和插头的极性，确保正确连接并防止短路和误接等情况。

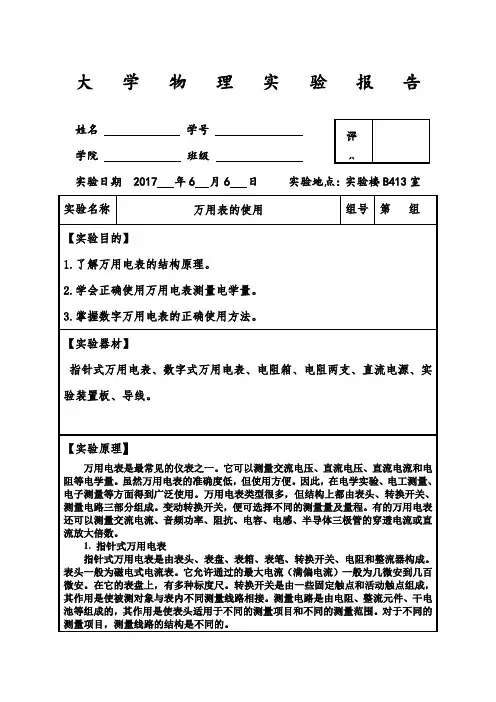

大学物理实验报告
学院班级
实验日期 2017 年6 月6 日实验地点：实验楼B413室
(3)交流电压挡磁电式表头内永久磁体的磁场方向恒定，当通过交流电时，作用在可动部件上的力矩方向将随电流方向的变化而变化。

由于表头可动部分惯性较大，它在某一方向力矩作用下，还来不及转动，力矩的方向又发生了变化，这样，表头的指针实际上不可能转动。

所以，必须把交流电转换成直流电，才能测量。

图3是多量程交流电压表原理图，图中D1、D2为整流元件。

(4)电阻挡图4是欧姆表的原理图，它由表头、电池、电阻R i和调零电阻R0组成。

在a、b两端即红、黑两表棒之间可接入待测电阻R x。

测量前，先把两表棒短路即R x=0。

调节调零电阻R0使表头指针指到刻度线右端的满刻度，即欧姆表的零点。

此时，电路中的电流
（式1式中R z=R g+R0+R i+r称为欧姆表的综合电阻。

这一步骤称为欧姆表的调零。

测量未知电阻R x时，将它接入两表棒之间，则电路中的电流为：
（式2）
时，
之间变化时，指针将在刻度线右端到左端位置间变化，
图一图二。
