10KV配电室开关柜的组成及作用讲解1.进线柜进线柜是10KV配电室开关柜的重要组成部分，用于将10KV高压电源引入配电室。
进线柜通常包括高压隔离开关、电流互感器、电压互感器等元件。
高压隔离开关用于切断或连接电源，保证电源的输入和输出。
电流互感器和电压互感器用于对电流和电压进行测量和监控，保证进入配电室的电源安全可靠。
2.母线柜母线柜是10KV配电室开关柜的核心部分，用于将进线柜引入的电源分配到各个出线柜。
母线柜通常包括主母线和分支母线。
主母线用于将电源信号分配到各个分支母线上，分支母线则将电源信号进一步分配到各个出线柜上。
母线柜能够根据需要实现分段并联、或者汇流排供电，确保每个出线柜能够获得稳定可靠的电源供应。
3.出线柜出线柜用于将母线柜分配的电源供应给各个电器设备。
出线柜通常包括断路器、熔断器、负荷开关等元件。
断路器用于进行电源的开关控制，保证电源的开闭操作。
熔断器用于保护电源和设备免受短路和过载等电力故障的影响。
负荷开关用于将电源供应连接到各个负荷设备上，实现对负荷设备的开关控制。
4.电缆接地柜电缆接地柜用于将配电设备的杂散电流引入地下，保证设备的安全运行。
电缆接地柜通常包括接地开关、接地电流互感器等元件。
接地开关用于接地电源信号，将杂散电流引导到地下，有效降低电压和漏电流水平。
接地电流互感器用于对接地电流进行测量和监控，确保接地系统的运行安全可靠。
综上所述，10KV配电室开关柜由进线柜、母线柜、出线柜和电缆接地柜等组成。
进线柜将10KV高压电源引入配电室，母线柜将电源分配到各个出线柜，出线柜将电源供应给负荷设备，电缆接地柜用于引导杂散电流。
通过这些组成部分的协同作用，10KV配电室开关柜能够实现对电源的有效控制和分配，确保电力系统的安全稳定运行。
12KV金属铠装中置手车式高压柜技术说明书中压配电柜配置及要求标准一、主要设计技术指标要求1、设计标准及依据：国家最新的行业标准2、环境条件（1）海拔高度：小于1000米（2）环境温度：-50C～＋450C（3）最大相对湿度：日平均不大于95%，月平均不大于90%（4）地震列度：8度水平加速度：0.25g,垂直加速度：0.125g（5）环境污秽等级：Ⅱ级，（6）凝露和污秽运行条件下的严酷等级为2级，设备用于没有温度控制的地点。
3、额定技术参数（1）高压开关柜的额定技术参数：1）额定频率：50HZ2）相数：3相3）额定电压：12kV4）额定热稳定耐受电流：31.5kA/4秒5）额定峰值耐受电流：80kA6）额定工频及雷电冲击耐受电压水平如下：相对地：42kV/75KV相对相：42kV/75KV断口间：48kV/85KV7）类型：金属铠装，手车8）母线额定最大工作电流：1250A（2）真空短路器额定技术参数（3）接地开关额定技术参数1）额定短路热稳定电流：16kA/4s2）额定短路动稳定电流：40kA(peak)3）额定短路关合电流：40kA(peak)（4）防护等级外壳：IP4X；隔室间：IP2X4、技术性能要求（1）开关柜结构设计除应满足GB3906“3～35kV交流金属封闭开关设备”之要求外，还应满足下列要求：1）柜体的外壳和各功能单元之间的隔板均采用敷铝锌钢板弯折后栓接而成。
开关柜宜从结构上考虑内故障电弧的影响，柜顶应设压力释放板。
开关柜的门板采用冷扎钢板经钝化处理后采用静电喷涂和焙烤，表面抗冲击切耐腐蚀。
2）每只开关柜内应细分为若干个独立隔室。
各柜主母线室应经绝缘套管贯通，主母线安装后，各柜主母线室间被隔开。
3）开关装置的布置应便于进行监视、检查和维修。
4）电缆隔室的地板采用开孔的钢板，橡胶护套防护。
孔径应满足的电缆单芯分叉进入，并具备IP3X防护等级。
5）开关柜应具备防止误分、合断路器，防止带负荷移动手车，防止接地开关合上时送电，防止带电合接地开关，防止误入带电隔室等五项功能。
10kV中置式开关柜（以下简称中置柜），全称是铠装移开式交流金属封闭开关设备，其模块化结构给开关柜的安装、检修和运行工作带来了很大的方便。
但中置柜的一些不足之处在运行中也逐渐暴露出来，须在使用中不断进行改进。
1 结构分析.1 高低结构与等高结构标准的中置柜为高低结构，前侧高度为2300mm，后侧高度为2000mm；而等高结构前后高度一致，如图1所示。
高低柜的母线为品字形布置，仪表室为独立结构，可拆卸；等高柜母线为垂直一字形布置，仪表室与柜体为一体结构。
等高结构比高低结构有更大的安装空间，也便于制作和运行维护。
图1 中置柜的两种结构1.2 接地开关后置与中置中置柜的接地开关有后置和中置两种安装方式，如图1所示。
接地开关后置时，进行电缆施工或维护时，必须从中置柜的前侧下柜门进入，不便于施工。
中置柜的前后门都要与接地开关进行“五防”联锁。
接地开关中置时，电缆施工或维护从后侧下柜门进入。
通常柜的下部前后两侧用铁板隔开，前侧无带电导体，后门与接地开关进行“五防”联锁。
目前，中置柜基本上采用接地开关中置的等高结构。
2 改进安全距离标准的中置柜柜深有两种，1500mm深的电缆出线柜和1660mm深的架空出线柜。
架空出线柜用于主变柜母排桥架进线时，带电部分至母线室后板的有效距离不足125mm，不能满足安全距离要求。
现场改进措施是在母线室的后板上加环氧树脂绝缘板。
现在厂家通常是将架空出线柜的柜深增加到1700mm，基本解决了安全距离问题，或将电缆出线柜和架空出线柜的深度设计为1600mm和1800mm。
3 完善“五防”功能中置柜通过柜体的传动机构与断路器手车的底盘车配合，实现电气操作的“五防”功能。
在一些新电气条件和运行方式下中置柜的部分“五防”功能已不能满足要求，须改进“五防”功能。
3.1 接地开关闭锁电力线路采用“手拉手”供电方式，且中置柜内断路器位于试验位置时，出线侧仍有可能从其他变电站供电过来。
在合接地开关前须确保出线侧无电，目前主要有三种闭锁操作方式。

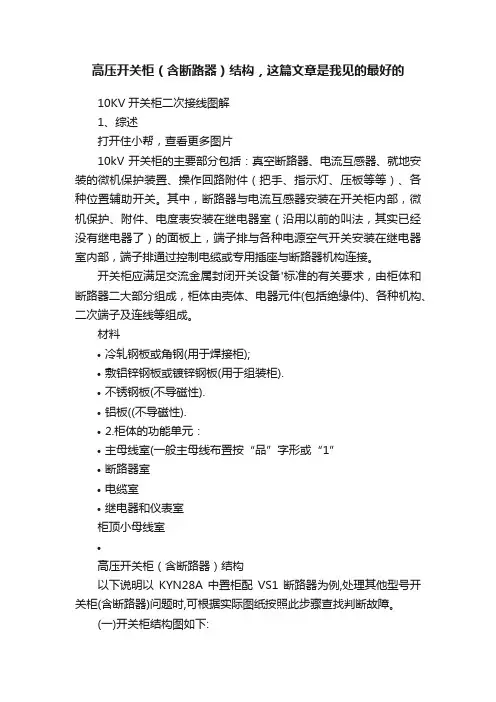

高压开关柜（含断路器）结构，这篇文章是我见的最好的10KV开关柜二次接线图解1、综述打开住小帮，查看更多图片10kV开关柜的主要部分包括：真空断路器、电流互感器、就地安装的微机保护装置、操作回路附件（把手、指示灯、压板等等）、各种位置辅助开关。
其中，断路器与电流互感器安装在开关柜内部，微机保护、附件、电度表安装在继电器室（沿用以前的叫法，其实已经没有继电器了）的面板上，端子排与各种电源空气开关安装在继电器室内部，端子排通过控制电缆或专用插座与断路器机构连接。
开关柜应满足交流金属封闭开关设备'标准的有关要求，由柜体和断路器二大部分组成，柜体由壳体、电器元件(包括绝缘件)、各种机构、二次端子及连线等组成。
材料•冷轧钢板或角钢(用于焊接柜);•敷铝锌钢板或镀锌钢板(用于组装柜).•不锈钢板(不导磁性).•铝板((不导磁性).•2.柜体的功能单元：•主母线室(一般主母线布置按“品”字形或“1”•断路器室•电缆室•继电器和仪表室柜顶小母线室•高压开关柜（含断路器）结构以下说明以KYN28A 中置柜配VS1 断路器为例,处理其他型号开关柜(含断路器)问题时,可根据实际图纸按照此步骤查找判断故障。
(一)开关柜结构图如下:图3.1 开关柜结构示意图(二)断路器结构图如下:图3.2(三)底盘车结构图图3.3(四)KYN28 控制原理图图3.4(五)实例{!-- PGC_COLUMN --}1、采用上下自然风对流、横向自然风对流及底部特种风机强迫风冷三种冷却措施，温升有很大的裕度；2、重量轻、体积小、刚度高；3、模块化：高低压电器室、变压器室、计量箱、电容柜各成模块，可按用户需要选用组合；4、外形美观，噪音小，和周围环境协调一致并增加美观；5、功能强大，设施齐全，高压可满足环网供电，低压室可有8路动力出线和4路照明出线6、高低压操作走廊达1米宽，四面均有向外开的门，操作、维修十分方便；7、适应性强，可以满足不同设计方案、不同客户的要求。

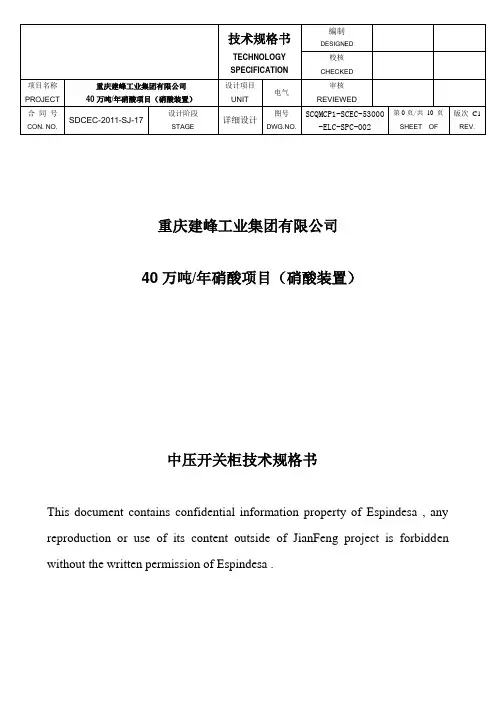

重庆建峰工业集团有限公司40万吨/年硝酸项目（硝酸装置）中压开关柜技术规格书This document contains confidential information property of Espindesa , any reproduction or use of its content outside of JianFeng project is forbidden without the written permission of Espindesa .目录1. 概述 (2)2. 环境条件 (3)3. 其它条件 (5)4. 详细设计 (6)5. 检查和试验 (15)6. 铭牌、喷漆和标记 (16)7. 包装装运 (17)8. 随机资料 (17)9. 质量保证 (18)10. 设计联络会 (19)11. 技术培训及技术服务 (20)12.供货范围 (20)13.其他---------------------------------------------------------------------211．概述1.1 用途本技术规格书适用于中海油山东化学工程有限责任公司负责的重庆建峰工业集团有限公司40万吨/年硝酸项目（硝酸装置）设计中选用的中压开关柜。
1.2 范围本技术规格书适用于10kV户内金属铠装抽出式开关柜的设计、制造、供货、安装和试运转的技术要求。
1.3 标准和规范设备的设计、制造和绝缘应符合下述标准、规范和规定。
GB 3906-2006（开关柜）《3.6kV～40.5kV交流金属封闭开关设备和控制设备》GB/T 16927-1997 《高电压试验技术》GB 1984-2003(断路器）《交流高压断路器》GB 3309-1989 《高压开关设备常温下的机械试验》GB 311.2-2002 《绝缘配合第2部分：高压输变电设备的绝缘配合使用导则》GB 4208-2008（防护等级）《外壳防护等级的分类（IP代码）》GB 1207-2006（电压互感器）《电磁式电压互感器》GB 1208-2006（电流互感器）《电流互感器》DL/T 725-2000 《电力用电流互感器订货技术条件》DL/T 726-2000 《电力用电压互感器订货技术条件》DL/T 866-2004 《电流互感器和电压互感器选择及计算导则》SD 318-1989 《高压开关柜闭锁装置技术条件》GB/T 11022-1999（开关柜）《高压开关设备和控制设备标准的共用技术要求》DL/T 402-2007 《交流高压断路器订货技术条件》DL/T 404-2007 《3.6kV～40.5kV交流金属封闭开关设备和控制设备》DL/T 403-2000（断路器）《12kV-40.5kV高压真空断路器订货技术条件》DL/T 593-2006 《高压开关设备和控制设备标准的共用技术要求》GB 311.2～311.6 《高电压试验技术》GB 7354-2003 《局部放电测量》GB 763-1990 《交流高压电器在长期工作时的发热》GB 2706-1989 《交流高压电器动, 热稳定试验方法》GB 4473-1996 《交流高压断路器的合成试验》GB 50150---2006GB 1985（隔离和接地开关）GB 15166.2（高压熔断器）IEC61243.5（电压检测器）GB 311.1（绝缘）GB 50254 GB 50259 （安装）a）电气设备应同最新版本的IEC标准相一致。

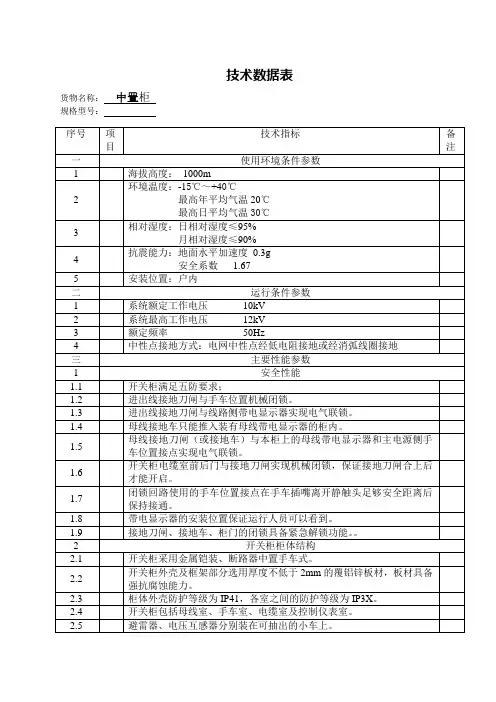

技术数据表货物名称：中置柜规格型号：生产工艺设备条件、操作规程等工艺控制情况一、一次线作业指导1) 母线材料在加工前，应进行外观检查，如发现表面有裂、斑痕，凹坑及有杂质沉积物等或表面有较大气孔，应将该段剪掉或退换。
2) 整段母线下料前应基本平直，如有明显不平或不直，应用母线加工机或木锤等加以校正，校正后母线不应有明显压(锤)痕。
3) 按母线自身要求和开关柜具体要求弯制母线，母线弯曲时，注意不可用力过猛或过快，以免产生裂纹，同一相的两条并联母线其弯曲度应一致。
4)矩形母排应进行冷弯，不得进行热弯，弯曲处不得有裂纹及显著的折皱, 折皱程度不能超过轻微折皱。
5) 母排与母排，母排与分支线，母线与电器端子搭接时，其搭接面应符合下列规定：a 连接面必须镀锡b铜排所有搭接面都要保持清洁，当额定电流大于等于630A时，应涂抹导电膏（特殊要求可除外）。
c不能破坏搭接面的表面平整度（不能在搭接面做标记）。
d安装螺栓紧固后，螺栓应穿出螺母3～5扣。
6)铜排上的热缩管端口要划切成直口，距搭接面边缘10mm处，相同的铜排划切尺寸应一致。
7)热缩管表面应无裂痕和烧焦，壁厚均匀，端口处不应有张口。
8)支母线长度超过800mm时，每800mm～1000mm间距处需要固定支撑点。
9)绝缘电缆线悬空长度超过500mm时，必须用卡箍固定。
二、二次线作业指导1）将器件进行表面检查，对可以进行手动检查的要进行手动检查，开关器件或带有电源开关的器件检查后应处于断开位置。
2）根据实际接线方案，准备相应长度、相应线径的连接线，原则上是：电压回路选用1.5mm2黑色聚氯乙烯绝缘铜线;电流回路选用2.5mm2黑色聚氯乙烯绝缘铜线（局表：电压回路选用2.5 mm2，电流回路选用4 mm2各色导线）；图纸上有特殊要求的，按要求执行。
3）在连接线的两端均套上线号，套线号的原则：正面视时，线号数字顺序为从左到右读。
无法正视的线号，均应以人右视时，数字顺序从左到右为准。
高压开关柜结构一、KYN高压开关柜〔出线柜〕结构KYN高压开关柜由固定的柜体和真空断路器手车组成。
就开关柜而言，进线柜或出线柜是根本柜方案，同时有派生方案，如母线分段柜、计量柜、互感器柜等。
此外，尚有配置固定式负荷开关、真空接触器手车、隔离手车等方案。
本章以出线柜〔如图1〕为例说明KYN开关柜结构：外壳隔板、面板、断路器室、断路器手车、母线室、电缆室、低压室和联锁/保护等等。
图1 KYN进线或出线柜根本结构剖面图A、母线室B、断路器室C、电缆室D、低压室1、母线2、绝缘子3、静触头4、触头盒5、电流互感器6、接地开关7、电缆终端8、避雷器9、零序电流互感器 10、断路器手车 10.1、滑动把手 10.2、锁键〔联到滑动把手〕 11、控制和保护单元 12、穿墙套管 13、丝杆机构操作孔 14、电缆夹 15.1电缆密封圈 15.2、连接板 16、接地排 17、二次插头 17.1联锁杆 18、压力释放板 19、起吊耳 20、运输小车 20.1、小车锁定把手 20.2、调节螺栓 20.3、锁舌1. 外壳和隔板开关柜的外壳和隔板由优质钢板制成，具有很强的抗氧化、耐腐蚀功能，且刚度和机械强度比普通低碳钢板高。
三个高压室的顶部都装有压力释放板。
出现内部故障时，高压室内气压升高，由于柜门已可靠密封，高压气体将冲开压力释放板释放出来。
相邻的开关柜由各自的侧板隔开，拼柜后仍有空气缓冲层，可以防止开关柜被故障电弧贯穿熔化。
低压室D装配成独立隔室，与高压区域分隔开。
隔板将断路器室B和电缆室C隔开，即使断路器手车移开〔此时活门会自动关闭〕，也能防止操作者触及母线室A和电缆室C内的带电局部。
卸下紧固螺栓就可移开水平隔板，便于电缆密封终端的安装。
2. 开关柜面板开关柜面板分为二局部：仪表门，开关仪表门。
仪表门主要完成仪表检测、带电检测、信号灯监视和就地电气操作；开关仪表门主要完成开关接地开关的就地机械操作。
图2 开关柜面板1 仪表；2 电磁分合闸按钮；3 机械分合闸按钮；4名牌；5 丝杆机构手柄插口；6 观察窗；7 柜内照明开关；8 高压带电显示；9 指示灯；10 电气接线图；11 接地开关操作插3. 断路器室断路器手车装在有导轨的断路器室B内，可在运行、试验〔隔离〕两个不同位置之间移动。
10kv高压开关柜结构及工作原理10kv高压开关柜结构及工作原理10kv高压开关柜KYN28A铠装型开式交流金属封闭开关柜，具有防止带负荷推拉断路器手车、防止误分合断路器，防止接地开关处在闭合位置时关合断路器、防止误入带电隔室、防止带电时误合接地开关等连锁功能。
进线开关配备ABB公司的VD4真空断路器，负荷开关配ZN63A-12型真空断路器和JCZR16-7.2J型接触器-熔断器组合开关。
一、结构概述：1. 型号含义：2. 结构：图中：A---母线室B---断路器手车室C---电缆室D---继电器仪表室1—泄压装置；2—外壳；3—分支小母线；4—母线套管；5—主母线；6—静触头；7—触头盒；8—电流互感器；9—接地开关；10—电缆；11—避雷器；12—接地母线；13—装卸式隔板；14—隔板（活门）；15—二次触头；16—断路器手车；17—加热装置；18—可抽出式水平隔板；19—接地开关操作机构；20—控制小线槽；21—电缆封板。
开关柜的柜体为组装式结构，开关柜不靠墙安装。
柜体分四个单独的隔室：手车室、主母线室、电缆室、继电器仪表室。
柜体外壳防护等级IP42,各小室间防护等级IP2X。
2.1 手车：手车由开关柜的主元件和推进用底盘车组成。
手车采用中置式结构，通过一台专用转运车可方便地进行手车进出柜的操作。
以断路器为例：手车的下部为推进用的底盘车，断路器固定安装在底盘车上。
底盘车内设置有推进机构，用以实现对断路器手车的进出车操作。
底盘车内还设置有连锁机构，用以实现断路器和柜体之间的各项连锁2.2 手车室：隔室两侧安装了轨道，供手车在柜内移动时的导向和定位。
静触头盒的隔板（活门）安装在手车室后侧。
手车从断开位置/试验位置向工作位置移动的过程中，遮挡上、下静触头盒的活门自动打开；手车反方向移动时，活门自动关闭，直至手车退至断开位置/试验位置而完全遮挡住静触头盒，形成隔室间有效的隔离。
断路器室的门上有观察窗，通过观察窗可以观察隔室内手车所处位置、断路器的合、分闸显示、储能状况等状态。

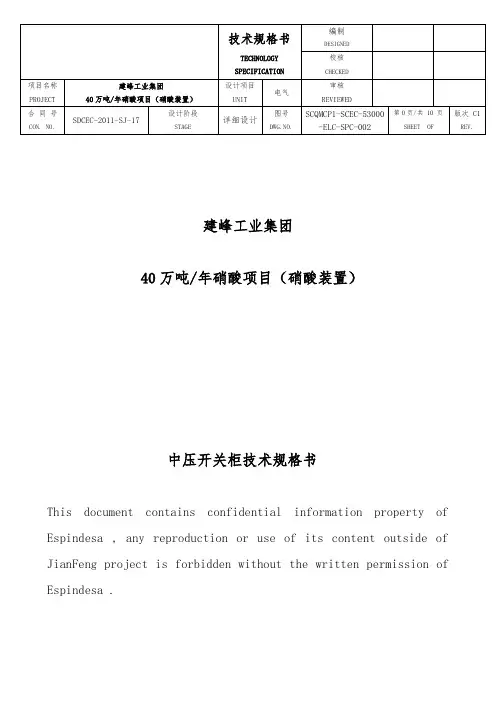

建峰工业集团40万吨/年硝酸项目（硝酸装置）中压开关柜技术规格书This document contains confidential information property of Espindesa , any reproduction or use of its content outside of JianFeng project is forbidden without the written permission of Espindesa .目录1. 概述 (2)2. 环境条件 (3)3. 其它条件 (5)4. 详细设计 (6)5. 检查和试验 (15)6. 铭牌、喷漆和标记 (16)7. 包装装运 (17)8. 随机资料 (17)9. 质量保证 (18)10. 设计联络会 (19)11. 技术培训及技术服务 (20)12.供货围 (20)13.其他---------------------------------------------------------------------211．概述1.1 用途本技术规格书适用于中海油化学工程有限责任公司负责的建峰工业集团40万吨/年硝酸项目（硝酸装置）设计中选用的中压开关柜。
1.2 围本技术规格书适用于10kV户金属铠装抽出式开关柜的设计、制造、供货、安装和试运转的技术要求。
1.3 标准和规设备的设计、制造和绝缘应符合下述标准、规和规定。
GB 3906-2006（开关柜）《3.6kV～40.5kV交流金属封闭开关设备和控制设备》GB/T 16927-1997 《高电压试验技术》GB 1984-2003(断路器）《交流高压断路器》GB 3309-1989 《高压开关设备常温下的机械试验》GB 311.2-2002 《绝缘配合第2部分：高压输变电设备的绝缘配合使用导则》GB 4208-2008（防护等级）《外壳防护等级的分类（IP代码）》GB 1207-2006（电压互感器）《电磁式电压互感器》GB 1208-2006（电流互感器）《电流互感器》DL/T 725-2000 《电力用电流互感器订货技术条件》DL/T 726-2000 《电力用电压互感器订货技术条件》DL/T 866-2004 《电流互感器和电压互感器选择及计算导则》SD 318-1989 《高压开关柜闭锁装置技术条件》GB/T 11022-1999（开关柜）《高压开关设备和控制设备标准的共用技术要求》DL/T 402-2007 《交流高压断路器订货技术条件》DL/T 404-2007 《3.6kV～40.5kV交流金属封闭开关设备和控制设备》DL/T 403-2000（断路器）《12kV-40.5kV高压真空断路器订货技术条件》DL/T 593-2006 《高压开关设备和控制设备标准的共用技术要求》GB 311.2～311.6 《高电压试验技术》GB 7354-2003 《局部放电测量》GB 763-1990 《交流高压电器在长期工作时的发热》GB 2706-1989 《交流高压电器动, 热稳定试验方法》GB 4473-1996 《交流高压断路器的合成试验》GB 50150---2006GB 1985（隔离和接地开关）GB 15166.2（高压熔断器）IEC61243.5（电压检测器）GB 311.1（绝缘）GB 50254 GB 50259 （安装）a）电气设备应同最新版本的IEC标准相一致。
重庆市彭水县供电有限责任公司35kV白云变电站扩容改造工程10kV高压开关柜技术协议（金属铠装中置式开关柜）技术代表：技术代表： 2007/1/5 2007/1/5目录1.总则2.技术规格2.1 技术标准2.2 环境条件2.3 技术要求3.柜体结构要求4.开关柜面板设备及柜内二次元件的要求5.设备供货规模6.试验7.高压开关柜监造和验收8.资料9.供货范围10. 图纸1. 总则：1.1 本工程10kV开关柜为金属铠装移开式结构(中置移开式开关柜)，开关柜按全工况绝缘标准生产，由柜体和可移开式部件（手车）两大部分组成，设计符合GB3906和IEC298-87。
开关柜采用真空断路器配弹簧储能操作机构。
1.2 柜内所有元件包括外购件的质量保证及现场服务,均由开关柜设备供货商负责。
1.3 本技术条件仅对柜中主要设备订货提出的了基本要求，供方提供产品除满足本技术条件外，尚应符合有关国家标准和电力行业标准的规定及IEC标准。
如果它们之间存在不同，则遵循其中较高的标准。
1.4 备件：1.4.1 卖方将提供必要的备品,详见供货范围。
1.4.2 所有备品、专用工具和仪器将是新的、先进的和通用的，并与提供的设备相一致的部件有相同的说明、测试、材料和工艺。
1.4.3 已订货的所有备件将与开关柜一起运抵指定地点。
它们与合同供应的设备分开，应装在便于储存的集装箱内以防止损坏，并明确标明“备品”字样。
1.5 其它：1.5.1 在开关柜出厂一个月之前，厂家必须免费培训买方五位工程技术人员。
1.5.2 在检测工作进行前，厂家必须提前一周书面通知买方，买方可派技术人员到厂家去检测设备，厂家须提供方便，且提供设备的生产厂家、测试标准和测试报告。
买方技术人员的工作不对厂家产品质量负责。
1.5.3 如果在生产中出现质量问题须修改设计，厂家必须书面通知买方且必须在买方认可情况下修改设计，1.5.4 产品出厂前，规程和规范有变化，按较高标准执行。
煤焦化有限公司备煤环保改造工程（10kV配电设备）技术规格书2015年7月16日1 总则1.1 本协议书的使用范围，仅限于高压开关柜，柜内设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应提供符合本规范书和工业标准的优质产品。
1.3 如果供方没有以书面形式对本规范书的条文提出异议，则需方可以认为供方提供的设备（或系统）完全符合本规范书的要求。
1.4 本设备技术规范书所使用的标准如遇与供方所执行的标准不一致时，按较高标准执行。
1.5 本设备技术规范书经供、需双方确认后作为订货合同的技术附件，投标文件及供、需双方签订的技术澄清文件也作为订货合同的技术附件，与合同正文具有同等法律效力。
1.6 供方所提供的产品应在相应工程或条件下有1至2台运行并已超过两年，以证明安全。
1.7 本设备规范书未尽事宜，由供、需双方协商确定。
2 技术要求2.1 应遵循的主要现行标准GB156 《标准电压》GB311.1-1997 《高压输变电设备的绝缘配合》GB11022 《高压开关设备通用技术条件》GB1984 《交流高压断路器》GB2706 《交流高压电器动热稳定试验方法》GB763 《交流高压电器在长期工作时的发热》GB5582 《高压电力设备外绝缘污秽等级》GB2900 《电工名词术语》GB1985 《交流高压隔离开关和接地开关》GB1408 《固体绝缘材料工频电气强度的试验方法》GB3309 《高压开关设备常温下的机械试验》GB3804 《3—63KV交流高压负荷开关》GB7354 《局部放电测量》GB14808 《交流高压接触器》IEC420 《高压交流负荷开关—熔断器的组合电器》SD/T318 《高压开关柜闭锁装置技术条件》DL/T 726 《电力用电压互感器订货技术条件》DL/T 725 《电力用电流互感器订货技术条件》DL/T 744 《微机型电动机保护装置通用技术条件》DL/T402 《交流高压断路器订货技术条件》DL/T486 《交流高压隔离开关订货技术条件》DL/T539 《户内交流高压开关柜和元部件凝露及污秽试验技术条件》DL/T593 《高压开关设备的共用订货技术条件》GB/T13540 《抗地震性能试验》ANSI—C37 《金属封闭具有开断装置的开关设备》IEC—298 《1KV以上52KV及以下高压交流金属封闭开关设备和控制设备》GB3906—《金属封闭开关设备》GBN193—《出口机械、电工、仪器仪表通用技术条件》GB—191—《包装贮运标志》JB—1580—《铝制焊接容器技术条件》DL/T671-1999 《微机发电机变压器组保护装置通用技术条件》电安[1994]191号《电力系统继电保护及安全自动装置反事故措施要点》GB/T7261-2000 《继电器及继电保护装置的基本试验方法》DL478-1992 《静态继电保护及安全自动装置通用技术条件》GB/T13729-1992 《远动终端通用技术条件》（idt IEC870）2.2 名称10kV金属铠装中置式全封闭真空断路器开关柜2.3 型号KYN28A-12(Z)型。
