支护桩冠梁支撑梁现场施工方法
- 格式：docx
- 大小：45.34 KB
- 文档页数：13
下载文档原格式
合集下载
冠梁、支撑梁施工方法
冠梁、支撑梁施工方法冠梁、支撑梁施工方法提要：拆除的方法考虑到本工程的环境，不容许采用爆破方式，所以我们将采用人工和小型机械方式分段拆除。
具体做法：先将支撑梁做好分段线不超过2m长冠梁、支撑梁施工方法1深基坑支护方式本工程深基坑支护采用一道钢筋混凝土冠梁及内支撑结构，该支撑体系能够充分发挥混凝土材料的受力特点，具有足够的刚度和变形小的特点。
能够确保基础施工、周边邻近建筑物和地下管网等公共设施的安全。
2支撑的工艺流程及施工顺序第一层土全面挖至支撑垫层标高→垫层底模施工→凿护壁结构锚固筋（格构柱顶清理）→测量弹线、钢筋绑扎→模板安装及固定→防护栏杆预埋铁件→检测沉降钉、轴力监测仪埋设→混凝土浇筑施工→混凝土养护→拆模清理→下层土方开挖。
冠梁、支撑梁施工顺序：冠梁、支撑梁施工随围护结构的钻孔灌注桩施工和立柱桩施工同步进行，浇注长度控制在30m左右，以减少混凝土温度变化引起的收缩裂缝。
冠梁、支撑梁的施工面用小型挖机开槽，灌注桩桩顶用人工凿桩，保留或接长锚固钢筋。
立柱桩中的钢格构架，用人工清理保证锚固高度，经验槽复核后浇注垫层，梁侧模用机制九夹板，采用商品混凝土浇筑。
施工缝预留好钢筋，并用九夹板封堵。
开槽的土方不外运，留作支撑梁回填土和土方车辆在支撑上走行需铺路基箱的架空垫层。
3混凝土冠梁、支撑的施工方案支撑、冠梁体系钢筋、模板施工（1）支撑土底人工清理夯实，进行c15细石混凝土垫层浇筑厚100，细石混凝土随捣随抹平，表面标高用水平仪及时检测找平，使标高满足要求。
（2）测量弹线后，先绑扎钢筋，然后安设和固定模板。
（3）支撑体系钢筋绑扎先绑扎圈梁或冠梁钢筋，然后绑扎支撑钢筋。
支撑主筋按设计要求长度伸进冠梁内，多支撑节点处钢筋要合理交叉，避免影响梁的有效高度。
（4）冠梁与支撑的施工缝按设计要求设置，如设计无要求，且无整体浇捣的可能，则每根梁分3段施工，每施工段长度35～40m，不得随意留置施工缝。
（5）冠梁和支撑的模板采用九夹板制作，用Φ48钢管，扣件Φ14对拉螺栓拉结牢固，作为一个整体的制模体系。
支护桩冠梁支撑梁现场施工方法
400×600
主筋三级16mm、20mm
箍筋一级8mm
7
支梁1ZL2
-2.0m
700×600
主筋三级20mm
箍筋一级8mm
8
支梁1ZL3
-2.0m
600×600
主筋三级20mm
箍筋一级8mm
9
支梁ZL1
-6.6m
400×600
主筋三级16mm、20mm
箍筋一级8mm
10
支梁ZL2
-6.6m
700×600
预应力管桩桩头锚固钢筋采用8根三级16mm钢筋，钢筋锚入冠梁长600mm，度水平段焊接长度100mm，采用双面焊接。
5冠梁、支梁钢筋绑扎
冠梁、支梁钢筋搭接，直径＜18mm采用绑扎搭接，直径≥18mm采用机械连接，构件中相临纵向受力钢筋的接头位置应相互错开，钢筋接头连接区段长度：绑扎搭接接头为1.3LL，机械接头为35d，连接区段长度内接头面积百分率为≤50%。受力主筋钢筋保护层厚度为25mm，钢筋锚固长度除满足图纸要求外，最小锚固长度为35d。

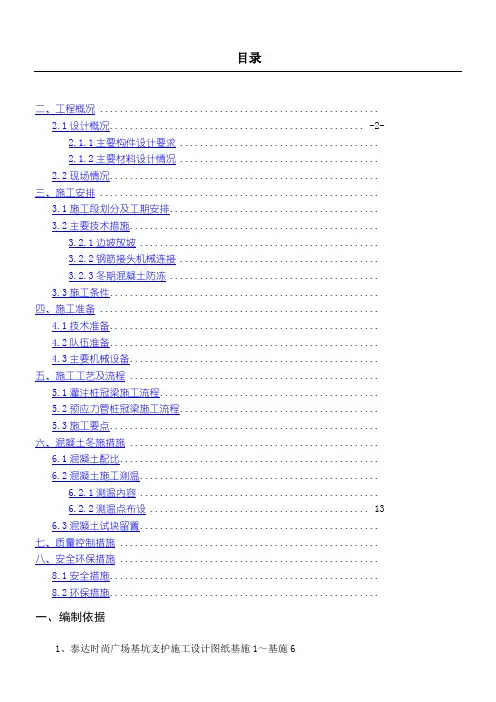

一、编制依据-2-
二、工程概况-2-
2.1设计概况-2-
2.1.1主要构件设计要求-2-
2.1.2主要材料设计情况-3-
2.2现场情况-3-
三、施工安排-3-
3.1施工段划分及工期安排-3-
3.2主要技术措施7
3.2.1边坡放坡7
3.2.2钢筋接头机械连接7
3.2.3冬期混凝土防冻7
3.3施工条件8
当气温低于5℃时，混凝土强度增长明显延缓，混凝土的凝结时间也相应延缓，模板拆除时间受到限制，影响工期进度。当气温下降到混凝土冰点温度时，混凝土又遭受冻害的可能，因此在冬施期间需要采取有效措施，使混凝土尽快达到受冻前的临界强度4.0MPa或拆模强度。
主筋三级16mm、20mm
箍筋一级8mm
7
支梁1ZL2
-2.0m
700×600
主筋三级20mm
箍筋一级8mm
8
支梁1ZL3
-2.0m
600×600
主筋三级20mm
箍筋一级8mm
9
支梁ZL1
-6.6m
400×600
主筋三级16mm、20mm
箍筋一级8mm
10
支梁ZL2
-6.6m
700×600
预应力管桩桩头锚固钢筋采用8根三级16mm钢筋，钢筋锚入冠梁长600mm，度水平段焊接长度100mm，采用双面焊接。
5冠梁、支梁钢筋绑扎
冠梁、支梁钢筋搭接，直径＜18mm采用绑扎搭接，直径≥18mm采用机械连接，构件中相临纵向受力钢筋的接头位置应相互错开，钢筋接头连接区段长度：绑扎搭接接头为1.3LL，机械接头为35d，连接区段长度内接头面积百分率为≤50%。受力主筋钢筋保护层厚度为25mm，钢筋锚固长度除满足图纸要求外，最小锚固长度为35d。
一、编制依据-2-
二、工程概况-2-
2.1设计概况-2-
2.1.1主要构件设计要求-2-
2.1.2主要材料设计情况-3-
2.2现场情况-3-
三、施工安排-3-
3.1施工段划分及工期安排-3-
3.2主要技术措施7
3.2.1边坡放坡7
3.2.2钢筋接头机械连接7
3.2.3冬期混凝土防冻7
3.3施工条件8
当气温低于5℃时，混凝土强度增长明显延缓，混凝土的凝结时间也相应延缓，模板拆除时间受到限制，影响工期进度。当气温下降到混凝土冰点温度时，混凝土又遭受冻害的可能，因此在冬施期间需要采取有效措施，使混凝土尽快达到受冻前的临界强度4.0MPa或拆模强度。

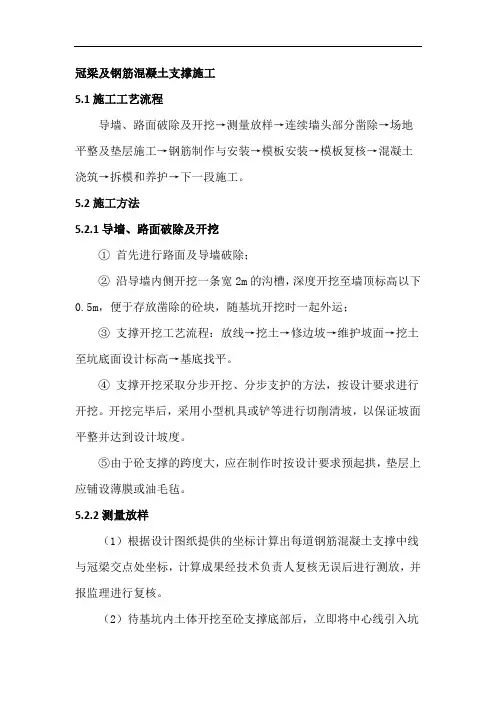

冠梁及钢筋混凝土支撑施工方法
冠梁及钢筋混凝土支撑施工5.1施工工艺流程导墙、路面破除及开挖→测量放样→连续墙头部分凿除→场地平整及垫层施工→钢筋制作与安装→模板安装→模板复核→混凝土浇筑→拆模和养护→下一段施工。
5.2施工方法5.2.1导墙、路面破除及开挖①首先进行路面及导墙破除；②沿导墙内侧开挖一条宽2m的沟槽，深度开挖至墙顶标高以下0.5m，便于存放凿除的砼块，随基坑开挖时一起外运；③支撑开挖工艺流程：放线→挖土→修边坡→维护坡面→挖土至坑底面设计标高→基底找平。
④支撑开挖采取分步开挖、分步支护的方法，按设计要求进行开挖。
开挖完毕后，采用小型机具或铲等进行切削清坡，以保证坡面平整并达到设计坡度。
⑤由于砼支撑的跨度大，应在制作时按设计要求预起拱，垫层上应铺设薄膜或油毛毡。
5.2.2测量放样（1）根据设计图纸提供的坐标计算出每道钢筋混凝土支撑中线与冠梁交点处坐标，计算成果经技术负责人复核无误后进行测放，并报监理进行复核。
（2）待基坑内土体开挖至砼支撑底部后，立即将中心线引入坑内，以控制底模及模板施工，确保钢筋混凝土支撑中心线的正确无误。
（3）在冠梁及支撑混凝土浇注前，将其顶面标高放样于模板面上，以控制钢筋混凝土支撑顶面标高。
（4）待钢筋混凝土支撑模板拆除后，检查钢筋混凝土支撑的中心线和平整度、垂直度是否符合设计及规范要求。
5.2.3凿除内导墙和地连墙顶部混凝土1、墙头凿除施工方法施工时应凿除地下连续墙至第一道钢筋砼支撑底标高处，凿除连续墙施工方法如下：将地连墙开挖出来后，测量班对设有测斜管、声测管的墙体及冠梁底标高用红油漆进行标识。
墙头凿除采用风镐进行凿除，墙顶凿除应一次性到位，露出新鲜的混凝土部分，在凿除时应小心谨慎，避免把测斜管或声测管破坏，影响检测。
凿除过程中注意钢筋的保护，严禁将钢筋割断，凿除完成后将钢筋进行调直，然后采用清水将墙顶碴块清理干净。
墙头凿除时严禁用炮机等机械凿除。
若因操作不当造成凿除长度超过设计长度的情况出现，应立即停止凿除，将墙碴块清理干净后重新支5.2.4冠梁及钢筋混凝土支撑钢筋绑扎①冠梁及砼支撑钢筋在钢筋加工厂加工，现场安装。
冠梁及支撑梁施工方案
冠梁及支撑梁施工方案冠梁及支撑梁施工方案一、工程概述本项目是某大型建筑工程项目，包括冠梁及支撑梁的施工。
冠梁是建筑物的顶部横梁，起到支撑屋顶的作用；支撑梁则起到支撑建筑物内部结构的作用。
本施工方案旨在保证工程按照规定质量要求完成，确保施工过程安全、高效。
二、工程准备1. 材料准备：按照设计要求购买冠梁及支撑梁的相关材料，包括钢筋、混凝土、钢板、预应力钢索等。
2. 设备准备：准备相应的施工机械设备，如起重机、吊篮、混凝土搅拌车等。
3. 人员准备：组建施工团队，包括项目经理、技术员、施工人员等。
确保每个人员都具备相应的证书和经验。
三、施工流程1. 冠梁施工流程：（1）制定施工计划：根据设计要求确定施工工序、施工时间等。
（2）预制构件制作：根据图纸要求，制作冠梁预制构件。
（3）基础施工：按照设计要求施工基础，包括挖掘基坑、浇筑基础混凝土等。
（4）吊装冠梁：利用起重机将预制冠梁吊装到位，严密检查吊具的牢固性和安全性。
（5）连接固定：将冠梁与支撑墙体连接固定，采用焊接或螺栓连接等方式。
（6）混凝土浇筑：根据设计要求，在冠梁上浇筑混凝土，严格控制浇筑过程中的混凝土质量和养护工作。
2. 支撑梁施工流程：（1）制定施工计划：根据设计要求确定施工工序、施工时间等。
（2）基础施工：按照设计要求施工基础，包括挖掘基坑、浇筑基础混凝土等。
（3）支撑梁制作：根据图纸要求，制作支撑梁的预制构件。
（4）支模安装：根据设计要求，安装支模，并进行调整，确保模板的平整度和尺寸精度。
（5）钢筋布置：根据设计要求，在支模内安装钢筋，确保钢筋布置符合规范。
（6）混凝土浇筑：根据设计要求，在支模内浇筑混凝土，控制施工过程中混凝土的质量和养护工作。
四、安全措施1. 建立安全责任制：明确施工人员的安全责任，确保每个人都严格遵守安全操作规程。
2. 安全培训：对施工团队进行必要的安全培训，提高员工的安全意识和应急处理能力。
3. 安全防护设施：在施工现场安装必要的防护设施，如安全网、护栏等，防止工人跌落和物体坠落的事故发生。
冠梁施工方案
冠梁施工方案一、冠梁施工方法如下图所示：竖井上设置钢筋混凝土梁，将排桩连接为一体，架设起吊设备。
冠梁施工的钢筋采用加工场预制、现场绑扎、组合钢模、现浇混凝土施工工艺。
待围护结构终凝后即逐段进行冠梁施工。
二、主要施工工序施工方法1、开挖及桩头破除测量放线，定出梁的中心线和边线，即可进行开挖工作，竖井坑内侧人工挖出坑槽，同时用风镐破除桩头，清除桩顶杂土及浮碴。
2、模板施工土质基底铺设10cm的砂浆垫层作地模。
侧模采用组合钢模板，模板支撑体系采用100×100方木，间距为600（高）×900（宽）mm，背杆采用φ48双向双层钢管。
模板在安装前涂刷脱模剂。
3、钢筋施工桩头混凝土破后，先调直桩顶锚固钢筋。
冠梁钢筋预先在钢筋加工场按设计尺寸加工成半成品，并分类、分型号堆放整齐。
施工前再次对照设计图纸进行检查，检验无误后运至施工现场。
冠梁钢筋现场绑扎，主筋接长采用搭接焊。
焊缝长度不小于10d，同一断面接头不超过50%。
每段冠梁钢筋为下段冠梁施工预留出搭接长度，并错开不小于1m。
钢筋绑扎完成后，按要求埋设护栏、钢支撑预埋件及其它预埋件。
4、混凝土浇注冠梁混凝土采用商品混凝土，按混凝土施工工艺进行浇注作业，并及时进行养护，养护期为14天。
三、建立健全安全管理制度1、检查承包单位安全文明施工管理制度和有关规定，督促有关人员落实安全生产责任制。
2、各承包单位必须制订切实有效的安全文明施工管理制度和有关规定，用制度和规定达到约束和限制的目的。
特别强调的是督促承包单位制订安全奖罚实施细则，并监督其实行。
3、明确和落实各级管理人员安全文明施工责任制，有关人员职责要制订上墙，便于经常对照检查执行落实情况。
4、划分安全文明施工责任区域，责任区的界限和责任单位要清晰明确，标牌显示，落实到人。
工程前期以土建为主，后期则以安装为主，并要注重监控调试及试生产阶段的安全工作。
冠梁、支撑梁施工方案
冠梁、支撑梁施工方案目录第一章工程概况 (3)1.1编制依据 (3)1.2围护结构概况简介 (3)第二章施工部署 (4)2.1施工方法 (4)2.2劳动力组织安排 (4)2.3施工机械设备 (4)第三章冠梁及钢筋混凝土支撑施工 (4) 3.1施工工艺流程 (5)3.2工艺流程说明 (5)3.2.1测量放样 (5)3.2.2凿除内导墙和地连墙顶部混凝土 (5) 3.2.3冠梁及钢筋混凝土支撑钢筋绑扎 (6) 3.2.4模板支立 (7)3.2.5混凝土浇筑 (8)3.2.6拆模、养护 (9)3.2.7施工缝处理 (9)第四章冠梁及支撑施工质量保证措施 (10) 4.1质量控制标准 (10)4.2质量保证措施 (13)4.2.1质量控制体系 (13)4.2.2质量控制措施及要求 (13)第五章钢支撑施工 (14)5.1钢支撑的制作与安装 (14)5.2钢支撑拆除 (17)第六章安全、质量文明施工保证措施 (17)6.1安全管理体系 (17)6.2安全保证措施 (17)6.3质量保证措施 (18)6.4环保措施 (19)第一章工程概况1.1编制依据（1）、温州市域铁路S1线一期工程SG11B标段围护结构施工图；（2）、温州市域铁路S1线一期工程SG11B标段岩土工程勘察报告；（3）、《建筑基坑支护技术规程》（JGJ120—2012）；（4）、《建筑地基基础工程施工质量验收规范》（GB50202—2002）（5）、《建筑施工模板安全技术规范》JGJ162-2008（6）、《混凝土结构设计规范》GB50010-2010（7）、《建筑结构荷载规范》GB 50009-2012（8）、《钢结构设计规范》GB 50017-2003（9）、《混凝土结构工程施工质量验收规范（2011年版）》（GB50204-2002）；（10）、《钢筋焊接及验收规范》（JGJ18—2012）；（11）、《钢结构工程施工质量验收规范》（GB50205—2001）；（12）、《工程测量规范》（GB50026—2007）；（13）、《建筑施工手册》（第四版）；（14）、国家、省、市现行的相关技术标准、设计规范、规定；1.2围护结构概况简介本标段起于永强车站（含），终于机场站（不含），起止里程为DK36+083.11～DK37+591.84，路线全长1508.73m，位于温州市龙湾区内围垦路段下，自起点开始滨海大酒店南侧、围垦路、海宁路、永兴河、蟾钟村、蟾钟村主河、支河下穿滨海大道等。
支护桩冠梁支撑梁现场施工方法
一、编制依据-2-
二、工程概况-2-
2.1设计概况-2-
2.1.1主要构件设计要求-2-
2.1.2主要材料设计情况-3-
2.2现场情况-3-
三、施工安排-3-
3.1施工段划分及工期安排-3-
3.2主要技术措施7
3.2.1边坡放坡7
3.2.2钢筋接头机械连接7
3.2.3冬期混凝土防冻7
3.3施工条件8
序号
施工部位
梁顶标高
梁底标高
挖土深度
放坡比例
1
GL1
-2.0m
-2.6m
1.7m
1：1
2
GL1-a
-4.0m
-4.6m
3.7m
外侧按设计放坡，内侧1：1，上口3m范围内剥离1m厚土层。
3
GL2-3
-4.2m
-4.6m
3.7m
外侧按设计放坡，内侧1：1，上口3m范围内剥离1m厚土层。
4
GL4
-6.6m
四、施工准备
4.1技术准备
1)根据基坑支护设计施工图纸及建设单位移交的坐标原点、高程点对现场冠梁施工进行测量放线，用灰线洒出开挖边线。
2)降水施工作业前，应进行技术、质量和安全交底，交底要有记录，并有交底人和接受交底人签字。
4.
支护桩冠梁、支梁施工选用资质齐全，施工管理较强的专业劳务施工队伍进行施工，计划进场劳动力详表4.2-1。
6模板支设
支护桩冠梁最大截面尺寸为：1500×600mm，模板采用15mm厚双面覆膜多层板，次龙骨采用50×100mm方木，主龙骨及支撑采用Φ48×3.5碗扣式钢管，支撑纵向间距不大于0.9m。支设方式详图5.3-1。
图5.3-1冠梁模板支撑示意图
二、工程概况-2-
2.1设计概况-2-
2.1.1主要构件设计要求-2-
2.1.2主要材料设计情况-3-
2.2现场情况-3-
三、施工安排-3-
3.1施工段划分及工期安排-3-
3.2主要技术措施7
3.2.1边坡放坡7
3.2.2钢筋接头机械连接7
3.2.3冬期混凝土防冻7
3.3施工条件8
序号
施工部位
梁顶标高
梁底标高
挖土深度
放坡比例
1
GL1
-2.0m
-2.6m
1.7m
1：1
2
GL1-a
-4.0m
-4.6m
3.7m
外侧按设计放坡，内侧1：1，上口3m范围内剥离1m厚土层。
3
GL2-3
-4.2m
-4.6m
3.7m
外侧按设计放坡，内侧1：1，上口3m范围内剥离1m厚土层。
4
GL4
-6.6m
四、施工准备
4.1技术准备
1)根据基坑支护设计施工图纸及建设单位移交的坐标原点、高程点对现场冠梁施工进行测量放线，用灰线洒出开挖边线。
2)降水施工作业前，应进行技术、质量和安全交底，交底要有记录，并有交底人和接受交底人签字。
4.
支护桩冠梁、支梁施工选用资质齐全，施工管理较强的专业劳务施工队伍进行施工，计划进场劳动力详表4.2-1。
6模板支设
支护桩冠梁最大截面尺寸为：1500×600mm，模板采用15mm厚双面覆膜多层板，次龙骨采用50×100mm方木，主龙骨及支撑采用Φ48×3.5碗扣式钢管，支撑纵向间距不大于0.9m。支设方式详图5.3-1。
图5.3-1冠梁模板支撑示意图
冠梁、支撑梁施工方法
冠梁、支撑梁施工方法冠梁、支撑梁施工方法提要：拆除的方法考虑到本工程的环境，不容许采用爆破方式，所以我们将采用人工和小型机械方式分段拆除。
具体做法：先将支撑梁做好分段线不超过2m长冠梁、支撑梁施工方法1 深基坑支护方式本工程深基坑支护采用一道钢筋混凝土冠梁及内支撑结构，该支撑体系能够充分发挥混凝土材料的受力特点，具有足够的刚度和变形小的特点。
能够确保基础施工、周边邻近建筑物和地下管网等公共设施的安全。
2 支撑的工艺流程及施工顺序第一层土全面挖至支撑垫层标高→垫层底模施工→凿护壁结构锚固筋（格构柱顶清理）→测量弹线、钢筋绑扎→模板安装及固定→ 防护栏杆预埋铁件→检测沉降钉、轴力监测仪埋设→混凝土浇筑施工→混凝土养护→拆模清理→下层土方开挖。
冠梁、支撑梁施工顺序：冠梁、支撑梁施工随围护结构的钻孔灌注桩施工和立柱桩施工同步进行，浇注长度控制在30m左右，以减少混凝土温度变化引起的收缩裂缝。
冠梁、支撑梁的施工面用小型挖机开槽，灌注桩桩顶用人工凿桩，保留或接长锚固钢筋。
立柱桩中的钢格构架，用人工清理保证锚固高度，经验槽复核后浇注垫层，梁侧模用机制九夹板，采用商品混凝土浇筑。
施工缝预留好钢筋，并用九夹板封堵。
开槽的土方不外运，留作支撑梁回填土和土方车辆在支撑上走行需铺路基箱的架空垫层。
3 混凝土冠梁、支撑的施工方案支撑、冠梁体系钢筋、模板施工（1）支撑土底人工清理夯实，进行c15 细石混凝土垫层浇筑厚100，细石混凝土随捣随抹平，表面标高用水平仪及时检测找平，使标高满足要求。
（2）测量弹线后，先绑扎钢筋，然后安设和固定模板。
（3）支撑体系钢筋绑扎先绑扎圈梁或冠梁钢筋，然后绑扎支撑钢筋。
支撑主筋按设计要求长度伸进冠梁内，多支撑节点处钢筋要合理交叉，避免影响梁的有效高度。
（4）冠梁与支撑的施工缝按设计要求设置，如设计无要求，且无整体浇捣的可能，则每根梁分3 段施工，每施工段长度35～40m，不得随意留置施工缝。
冠梁及支撑梁施工方案
冠梁及支撑梁施工方案一、介绍冠梁及支撑梁是建筑工程中常见的结构梁，用于增加建筑物的稳定性和承重能力。
本文将详细介绍冠梁及支撑梁的施工方案，包括施工步骤、材料准备、注意事项等内容。
二、施工步骤1. 施工前准备在进行冠梁及支撑梁施工之前，首先要做好施工前的准备工作。
包括对施工现场进行清理，确保施工区域的平整和无障碍物。
同时，对施工所需的材料和设备进行准备，并做好施工员工的安全培训和防护工作。
2. 模板搭设冠梁及支撑梁的施工需要进行模板搭设工作。
根据设计图纸，搭设合适的模板，确保梁的形状和尺寸的准确性。
模板搭设要牢固可靠，以防止在混凝土浇筑过程中出现变形和移位。
3. 钢筋绑扎在搭设好模板后，需要进行钢筋绑扎工作。
根据设计图纸预留的钢筋位置，将钢筋按照一定的间距和要求进行绑扎，以增加梁的承载能力。
钢筋的绑扎要牢固，确保钢筋在混凝土浇筑过程中不发生移位。
4. 混凝土浇筑当模板搭设和钢筋绑扎完成后，进行混凝土的浇筑工作。
混凝土要选择合适的配合比，并使用振捣机进行振捣，以确保混凝土的密实性。
同时，要避免混凝土浇筑过程中的杂质和空隙，以提高冠梁及支撑梁的质量和稳定性。
5. 养护在混凝土浇筑完成后，需要进行养护工作。
包括对混凝土进行湿润保养，避免其过早失水，以确保混凝土的强度和耐久性。
养护时间一般为7天左右，在此期间要避免对梁体施加过大的压力和震动。
三、材料准备1. 模板材料模板材料主要包括胶合板、钢模板等，需要选择质量好、结构稳定的材料。
模板的尺寸和形状要与设计图纸一致，以确保施工的准确性。
2. 钢筋钢筋应选择符合国家标准的优质钢材，根据设计图纸预留的钢筋位置和数量进行采购。
钢筋的直径和间距要符合设计要求，以满足梁的承载能力。
3. 混凝土混凝土的配合比要根据设计要求进行确定，需选择优质水泥和骨料进行配制。
混凝土的坍落度要适中，以方便施工，同时要保证混凝土的强度和稳定性。
四、注意事项1. 安全第一在施工过程中，要始终将安全放在首位。
冠梁支撑梁施工方案
冠梁支撑梁施工方案1.施工前准备在正式施工之前，应先进行现场勘测和设计，确定施工方案和支撑梁的尺寸。
同时，根据设计要求和支撑梁的受力特点，选择适合的材料和设备。
2.安装支撑立柱根据设计要求，在梁的两侧固定立柱，支撑立柱的数量和位置需满足稳定和均匀分布的要求。
支撑立柱应满足一定的承载能力和稳定性，并与地面固定连接。
3.支撑梁的制作根据设计要求和实际情况，制作支撑梁。
支撑梁的材料可以选择混凝土、钢材或其他适合的材料，其尺寸和强度应满足设计要求。
4.安装支撑梁将支撑梁安装在支撑立柱上。
支撑梁的安装要求平整稳固，与支撑立柱之间的连接要牢固可靠。
在安装过程中，应检查支撑梁的尺寸和位置是否符合设计要求，必要时进行调整。
5.调整和固定安装完成后，进行支撑梁的调整和固定，保证其位置和水平度。
通过加固支撑梁与支撑立柱之间的连接，增加支撑力和稳定性。
同时，根据实际情况和需要，可加装调整装置，进行微调和调整。
6.梁体浇筑支撑梁安装完成后，可进行梁体的浇筑工作。
在浇筑过程中，应保证混凝土的质量和浇筑速度，同时注意梁体的尺寸和结构的完整性。
在浇筑完成后，进行养护工作，保证混凝土的强度和稳定性。
7.完工和检查梁体养护完成后，进行完工和检查。
检查支撑梁的结构和连接是否牢固可靠，梁体的尺寸和质量是否符合要求。
对于存在问题的地方，及时进行修整和处理，以确保工程质量和安全性。
以上是一种冠梁支撑梁施工方案，该施工方案可根据具体情况进行调整和改进。
在施工过程中，需严格按照设计要求和工艺标准进行操作，确保施工质量和安全性。
同时，施工过程中需加强现场监管和安全管理，保证工人的安全和施工现场的秩序。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2桩头破除
灌注桩桩头破除前应提前抄测标高，在桩头标出切割位置线，破除时先用切割机沿切割位置线周圈切40mm深切槽，然后用破碎机将超出多余桩头破碎并清除混凝土碎块。灌注桩桩头预留锚筋长度500mm。
3混凝土垫层
混凝土垫层强度等级C15，厚度100mm，宽度为梁宽每侧加宽100mm。
4预应力管桩桩头锚固钢筋焊接
1钢筋
主要钢筋型号：一级钢HPB300；三级钢HRB400。
2混凝土
垫层：C15；护坡：C20；冠梁、支梁：C35；预应力管桩桩头填灌：C30。
2.2现场情况
工程地处天津经济技术开发区时尚西路以南，泰达足球场以北，东临永旺购物超市，西侧为待建工程场地。现场自然地坪略有起伏基本平整，临时机械、材料通行道路为工程桩基施工时所铺垫渣土道路；水源、电源已接入施工现场；现场四周搭设围挡形成封闭，北侧临时尚西路分西、中、东设置3个大门供人员及机械设备、材料运输车辆通行。
一、编制依据
1、泰达时尚广场基坑支护施工设计图纸基施1～基施6
2、泰达时尚广场工程岩土勘察报告
3、《建筑基坑支护技术规程》JGJ120-2012
4、《工程测量规范》GB50026-2007
5、《建筑工程施工质量验收统一标准》GB50300—2001
6、《混凝土结构工程施工质量验收规范》GB50204—2011
3.3பைடு நூலகம்工条件
1施工场地基本平整，材料运输道路通畅；
2测量定位放线已完成并经过监理复验合格；
3挖土边线及放坡比例已确定；
4施工机械及设备满足施工需要，配电及用电线路布设符合相关规范要求；
5主要原材料进场并经现场抽样送检复试合格；
6混凝土冬期施工防冻措施所需物资材料已进场并满足工程需要；
7进场施工人员经安全教育及安全、技术交底。
5
直螺纹套丝机
GHG40
2
6
交流电焊机
BX3-500
8
7
圆盘锯
400×300
1
8
混凝土振动棒
2X-50
6
五、施工工艺及流程
5.1灌注桩冠梁
灌注桩支护桩冠梁、支梁施工工艺及流程如图5.1-1。
图5.1-1灌注桩冠梁、支梁施工流程
5.2预应力管桩冠梁施工流程
预应力管桩支护桩冠梁、支梁施工工艺及流程如图5.2-1。
根据往年冬期混凝土结构施工经验，本工程支护桩冠梁、支梁施工采用综合蓄热法进行施工，在混凝土中掺入防冻剂，防冻剂主要性能指标-15℃，以提高混凝土的抗冻能力，并将混凝土原材料预先加热搅拌，经运输浇筑后仍具有一定温度，混凝土浇筑完收面后先覆一层塑料薄膜，然后用双层毛毡覆盖严密进行保温，利用预加的热量和水泥的水化热量，使混凝土缓慢冷确，并在冷却过程中逐渐硬化，当混凝土温度降至0℃时达到抗冻临界强度。当气温低于-15℃应暂停施工或采取其它升温措施。
1)模板的标高、位置和构件的截面尺寸是否符合设计要求，钢筋保护层厚度是否符合设计要求；
2)支撑和模板的固定是否可靠；
3)混凝土浇筑前，模板内的垃圾、木片等应清除干净；
4)预埋件的位置尺寸是否符合设计，是否可靠固定。
混凝土应连续浇筑，浇筑前应密切掌握天气的变化、运输道路情况，保证现场水、电、照明。尽量避开雨、雪天气，工程地处位置特殊，22点后禁止施工。
混凝土振捣方法要正确，做到“快插慢拔”。在振捣过程中，宜将振动棒上下略为抽动，以使混凝土上下振捣均匀。每一插点要掌握准振捣时间，过短不易密实，过长能引起混凝土产生离析现象，对塑性混凝土尤其要注意。一般应视混凝土表面呈水平，不再显着沉降、不再出现气泡及表面泛出灰浆为准。
振动棒插点要均匀排列，可采用“行列式”或“交错式”次序移动，但不能混用。每次移动位置的距离应不大振动棒作用半径的1.5倍。其中振动器插点排列示意见图5.3-2。
三、施工安排
3.1施工段划分及工期安排
基坑支护桩冠梁、支梁平面布置及整体施工顺序详图3.1-1。
1)第一阶段支护桩冠梁、支梁施工范围详图3.1-2。计划开工日期2012年12月8日，完成日期2012年12月20日，共13日历天。
图3.1-2第一阶段支护桩冠梁、支梁施工
2)第二阶段支护桩冠梁、支梁施工范围详图3.1-3、3.1-4。计划开工日期2012年12月21日，完成日期2013年1月2日，共13日历天。
6.
表4.2-1冠梁、支梁施工劳动力计划
破桩工
钢筋工
木工
混凝土工
小工
施工人数
12
24人
12人
12人
10
4.3主要机械设备
施工主要使用机械设备详表4.3-1。
表4.3-1主要机械设备用表
序号
机械设备名称
规格型号
进场数量
1
挖掘机
S200
4
2
钢筋调直机
GT4-14
1
3
钢筋切断机
GQ40
2
4
钢筋弯曲机
GW40
1
主筋三级20mm
箍筋一级8mm
11
支梁ZL3
-6.6m
600×600
主筋三级20mm
箍筋一级8mm
注：钢筋混凝土梁主筋保护层厚度均为25mm，钢筋锚固长度35d。
钢管斜抛撑(XC):Ф609×16mm，锚板Q235B钢板700×600mm，板厚15mm，锚筋三级25mm钢筋，锚固长度500mm。
2.1.2
-7.2m
6.3m
1：1二级放坡，下层土层厚3.3m，上层土层厚3m，水平段宽3m。
5
GL5
-5.6m
-5.9m
5.0m
1：1二级放坡，上下层土层各2.5m厚，水平段宽3m。
3.2.2
冠梁受力钢筋接头的连接，直径d＜18mm采用绑扎搭接，直径d≥18mm采用机械连接，接头等级为Ⅱ级。
3.2.3
当室外日平均气温连续5天稳定低于5℃时即进入冬季施工，根据天津地区的气温特点，平均气温低于5°C的起止时间约为每年的11月15日至翌年的3月15日，总计128天。于冬期施工范围。
图5.2-1预应力管桩冠梁、支梁施工流程
5.3施工要点
1土方开挖
土方开挖前应提前洒出开挖边线及确定放坡比例，施工时安排专人现场指挥协调作业，人工配合机械严格按确定放坡比例进行土方开挖，开挖深度预留100mm厚土人工清理修整找平。梁底挖土宽度为梁宽每侧加宽1.2m。冠梁沟槽挖出土方及时倒运，土方堆放距沟槽距离不小于30m，成品钢筋及钢管、木方等材料堆放距沟槽距离不小于2m，周转料具堆放高度不超过1.2m，堆载不大于10KN。
7、《钢筋机械连接技术规程》JGJ107-2010
8、《建筑工程冬期施工规程》JGJ/T104-2011
9、《施工现场临时用电安全技术规范》JGJ46-2005
10、《建筑机械使用安全技术规程》JGJ33-2012
二、工程概况
2.1设计概况
本工程基坑开挖深度5.3m，局部挖深8.10m，基坑设计安全等级：二级，支护体系为密排钻孔灌注桩+钢管斜热抛撑、缷土+预应力混凝土管桩，支护桩顶设置冠梁、支撑梁形成整体支撑结构。工程±0.000相当于大沽高程6.800m，现场自然地坪平均标高约为大沽高程5.80m（相对标高-1.00m）。
拌制混凝土所用骨料应清洁，不得含有冰、雪、冻块及其它易冻裂物质。掺加含有钾、钠离子的防冻剂混凝土，不得采用活性骨料或在骨料中混有此类物质的材料。冬期施工混凝土选用外加剂应符合现行国家标准GB50119的相关规定。非加热养护法混凝土施工，所选用的外加剂应含有引气组分或掺入引气剂，含气量宜控制在3.0%～5.0%。钢筋混凝土掺用氯盐类防冻剂时，氯盐掺量不得大于小泥质量的1.0%，且不宜采用蒸汽养护。
9模板拆除
根据现场3d同条件试块试压情况，当混凝土构件强度达到4Mpa并冷却到5℃以下，可对构件模板进行拆除，根据天津气温特点，一般可在48小时后进行拆除。
六、混凝土冬施措施
6.1混凝土配比
混凝土冬期施工应优先选用硅酸盐水泥和普通硅酸盐水泥，水泥标号不应低于425号。最小水泥用量不应少于280kg/m3，水胶比不应大于0.55。
图3.1-7第四阶段支护桩冠梁、支梁、立柱施工
5)基坑南侧钢管斜抛撑在第一阶段冠梁施工时预留锚固埋件，待下部支撑承台施工完后达到设计强度的75%以上时进行支撑施工。
3.2主要技术措施
3.2.1
根据支护桩冠梁设计标高及梁截面尺寸及梁底混凝土垫层厚度，不同部位冠梁施工挖土边坡放坡详表3.2-1。
表3.2-1冠梁施工边坡放坡
预应力管桩桩头锚固钢筋采用8根三级16mm钢筋，钢筋锚入冠梁长600mm，度水平段焊接长度100mm，采用双面焊接。
5冠梁、支梁钢筋绑扎
冠梁、支梁钢筋搭接，直径＜18mm采用绑扎搭接，直径≥18mm采用机械连接，构件中相临纵向受力钢筋的接头位置应相互错开，钢筋接头连接区段长度：绑扎搭接接头为1.3LL，机械接头为35d，连接区段长度内接头面积百分率为≤50%。受力主筋钢筋保护层厚度为25mm，钢筋锚固长度除满足图纸要求外，最小锚固长度为35d。
6模板支设
支护桩冠梁最大截面尺寸为：1500×600mm，模板采用15mm厚双面覆膜多层板，次龙骨采用50×100mm方木，主龙骨及支撑采用Φ48×3.5碗扣式钢管，支撑纵向间距不大于0.9m。支设方式详图5.3-1。
图5.3-1冠梁模板支撑示意图
7混凝土浇筑
在混凝土浇筑之前，应检查模板、钢筋、保护层和预埋件等的尺寸、规格、数量和位置，其偏差应符合施工规范要求。在检查时应注意以下几点：
冠梁施工分段进行浇筑，后续施工段混凝土浇筑时，应先将施工缝处表面混凝土剔凿20～30mm厚，将表面松散混凝土清理干净，露出坚实基面。结合施工实际情况，尽可能少留置施工缝。
8混凝土养护
混凝土浇筑完成后，要对构件采取保温防风措施，防止混凝土受冻。在初凝前对其表面进行抹面收光，收面完成后立即覆盖一层塑料薄膜及双层毛毡保温，要覆盖严密，压好固定，防止大风刮起。
灌注桩桩头破除前应提前抄测标高，在桩头标出切割位置线，破除时先用切割机沿切割位置线周圈切40mm深切槽，然后用破碎机将超出多余桩头破碎并清除混凝土碎块。灌注桩桩头预留锚筋长度500mm。
3混凝土垫层
混凝土垫层强度等级C15，厚度100mm，宽度为梁宽每侧加宽100mm。
4预应力管桩桩头锚固钢筋焊接
1钢筋
主要钢筋型号：一级钢HPB300；三级钢HRB400。
2混凝土
垫层：C15；护坡：C20；冠梁、支梁：C35；预应力管桩桩头填灌：C30。
2.2现场情况
工程地处天津经济技术开发区时尚西路以南，泰达足球场以北，东临永旺购物超市，西侧为待建工程场地。现场自然地坪略有起伏基本平整，临时机械、材料通行道路为工程桩基施工时所铺垫渣土道路；水源、电源已接入施工现场；现场四周搭设围挡形成封闭，北侧临时尚西路分西、中、东设置3个大门供人员及机械设备、材料运输车辆通行。
一、编制依据
1、泰达时尚广场基坑支护施工设计图纸基施1～基施6
2、泰达时尚广场工程岩土勘察报告
3、《建筑基坑支护技术规程》JGJ120-2012
4、《工程测量规范》GB50026-2007
5、《建筑工程施工质量验收统一标准》GB50300—2001
6、《混凝土结构工程施工质量验收规范》GB50204—2011
3.3பைடு நூலகம்工条件
1施工场地基本平整，材料运输道路通畅；
2测量定位放线已完成并经过监理复验合格；
3挖土边线及放坡比例已确定；
4施工机械及设备满足施工需要，配电及用电线路布设符合相关规范要求；
5主要原材料进场并经现场抽样送检复试合格；
6混凝土冬期施工防冻措施所需物资材料已进场并满足工程需要；
7进场施工人员经安全教育及安全、技术交底。
5
直螺纹套丝机
GHG40
2
6
交流电焊机
BX3-500
8
7
圆盘锯
400×300
1
8
混凝土振动棒
2X-50
6
五、施工工艺及流程
5.1灌注桩冠梁
灌注桩支护桩冠梁、支梁施工工艺及流程如图5.1-1。
图5.1-1灌注桩冠梁、支梁施工流程
5.2预应力管桩冠梁施工流程
预应力管桩支护桩冠梁、支梁施工工艺及流程如图5.2-1。
根据往年冬期混凝土结构施工经验，本工程支护桩冠梁、支梁施工采用综合蓄热法进行施工，在混凝土中掺入防冻剂，防冻剂主要性能指标-15℃，以提高混凝土的抗冻能力，并将混凝土原材料预先加热搅拌，经运输浇筑后仍具有一定温度，混凝土浇筑完收面后先覆一层塑料薄膜，然后用双层毛毡覆盖严密进行保温，利用预加的热量和水泥的水化热量，使混凝土缓慢冷确，并在冷却过程中逐渐硬化，当混凝土温度降至0℃时达到抗冻临界强度。当气温低于-15℃应暂停施工或采取其它升温措施。
1)模板的标高、位置和构件的截面尺寸是否符合设计要求，钢筋保护层厚度是否符合设计要求；
2)支撑和模板的固定是否可靠；
3)混凝土浇筑前，模板内的垃圾、木片等应清除干净；
4)预埋件的位置尺寸是否符合设计，是否可靠固定。
混凝土应连续浇筑，浇筑前应密切掌握天气的变化、运输道路情况，保证现场水、电、照明。尽量避开雨、雪天气，工程地处位置特殊，22点后禁止施工。
混凝土振捣方法要正确，做到“快插慢拔”。在振捣过程中，宜将振动棒上下略为抽动，以使混凝土上下振捣均匀。每一插点要掌握准振捣时间，过短不易密实，过长能引起混凝土产生离析现象，对塑性混凝土尤其要注意。一般应视混凝土表面呈水平，不再显着沉降、不再出现气泡及表面泛出灰浆为准。
振动棒插点要均匀排列，可采用“行列式”或“交错式”次序移动，但不能混用。每次移动位置的距离应不大振动棒作用半径的1.5倍。其中振动器插点排列示意见图5.3-2。
三、施工安排
3.1施工段划分及工期安排
基坑支护桩冠梁、支梁平面布置及整体施工顺序详图3.1-1。
1)第一阶段支护桩冠梁、支梁施工范围详图3.1-2。计划开工日期2012年12月8日，完成日期2012年12月20日，共13日历天。
图3.1-2第一阶段支护桩冠梁、支梁施工
2)第二阶段支护桩冠梁、支梁施工范围详图3.1-3、3.1-4。计划开工日期2012年12月21日，完成日期2013年1月2日，共13日历天。
6.
表4.2-1冠梁、支梁施工劳动力计划
破桩工
钢筋工
木工
混凝土工
小工
施工人数
12
24人
12人
12人
10
4.3主要机械设备
施工主要使用机械设备详表4.3-1。
表4.3-1主要机械设备用表
序号
机械设备名称
规格型号
进场数量
1
挖掘机
S200
4
2
钢筋调直机
GT4-14
1
3
钢筋切断机
GQ40
2
4
钢筋弯曲机
GW40
1
主筋三级20mm
箍筋一级8mm
11
支梁ZL3
-6.6m
600×600
主筋三级20mm
箍筋一级8mm
注：钢筋混凝土梁主筋保护层厚度均为25mm，钢筋锚固长度35d。
钢管斜抛撑(XC):Ф609×16mm，锚板Q235B钢板700×600mm，板厚15mm，锚筋三级25mm钢筋，锚固长度500mm。
2.1.2
-7.2m
6.3m
1：1二级放坡，下层土层厚3.3m，上层土层厚3m，水平段宽3m。
5
GL5
-5.6m
-5.9m
5.0m
1：1二级放坡，上下层土层各2.5m厚，水平段宽3m。
3.2.2
冠梁受力钢筋接头的连接，直径d＜18mm采用绑扎搭接，直径d≥18mm采用机械连接，接头等级为Ⅱ级。
3.2.3
当室外日平均气温连续5天稳定低于5℃时即进入冬季施工，根据天津地区的气温特点，平均气温低于5°C的起止时间约为每年的11月15日至翌年的3月15日，总计128天。于冬期施工范围。
图5.2-1预应力管桩冠梁、支梁施工流程
5.3施工要点
1土方开挖
土方开挖前应提前洒出开挖边线及确定放坡比例，施工时安排专人现场指挥协调作业，人工配合机械严格按确定放坡比例进行土方开挖，开挖深度预留100mm厚土人工清理修整找平。梁底挖土宽度为梁宽每侧加宽1.2m。冠梁沟槽挖出土方及时倒运，土方堆放距沟槽距离不小于30m，成品钢筋及钢管、木方等材料堆放距沟槽距离不小于2m，周转料具堆放高度不超过1.2m，堆载不大于10KN。
7、《钢筋机械连接技术规程》JGJ107-2010
8、《建筑工程冬期施工规程》JGJ/T104-2011
9、《施工现场临时用电安全技术规范》JGJ46-2005
10、《建筑机械使用安全技术规程》JGJ33-2012
二、工程概况
2.1设计概况
本工程基坑开挖深度5.3m，局部挖深8.10m，基坑设计安全等级：二级，支护体系为密排钻孔灌注桩+钢管斜热抛撑、缷土+预应力混凝土管桩，支护桩顶设置冠梁、支撑梁形成整体支撑结构。工程±0.000相当于大沽高程6.800m，现场自然地坪平均标高约为大沽高程5.80m（相对标高-1.00m）。
拌制混凝土所用骨料应清洁，不得含有冰、雪、冻块及其它易冻裂物质。掺加含有钾、钠离子的防冻剂混凝土，不得采用活性骨料或在骨料中混有此类物质的材料。冬期施工混凝土选用外加剂应符合现行国家标准GB50119的相关规定。非加热养护法混凝土施工，所选用的外加剂应含有引气组分或掺入引气剂，含气量宜控制在3.0%～5.0%。钢筋混凝土掺用氯盐类防冻剂时，氯盐掺量不得大于小泥质量的1.0%，且不宜采用蒸汽养护。
9模板拆除
根据现场3d同条件试块试压情况，当混凝土构件强度达到4Mpa并冷却到5℃以下，可对构件模板进行拆除，根据天津气温特点，一般可在48小时后进行拆除。
六、混凝土冬施措施
6.1混凝土配比
混凝土冬期施工应优先选用硅酸盐水泥和普通硅酸盐水泥，水泥标号不应低于425号。最小水泥用量不应少于280kg/m3，水胶比不应大于0.55。
图3.1-7第四阶段支护桩冠梁、支梁、立柱施工
5)基坑南侧钢管斜抛撑在第一阶段冠梁施工时预留锚固埋件，待下部支撑承台施工完后达到设计强度的75%以上时进行支撑施工。
3.2主要技术措施
3.2.1
根据支护桩冠梁设计标高及梁截面尺寸及梁底混凝土垫层厚度，不同部位冠梁施工挖土边坡放坡详表3.2-1。
表3.2-1冠梁施工边坡放坡
预应力管桩桩头锚固钢筋采用8根三级16mm钢筋，钢筋锚入冠梁长600mm，度水平段焊接长度100mm，采用双面焊接。
5冠梁、支梁钢筋绑扎
冠梁、支梁钢筋搭接，直径＜18mm采用绑扎搭接，直径≥18mm采用机械连接，构件中相临纵向受力钢筋的接头位置应相互错开，钢筋接头连接区段长度：绑扎搭接接头为1.3LL，机械接头为35d，连接区段长度内接头面积百分率为≤50%。受力主筋钢筋保护层厚度为25mm，钢筋锚固长度除满足图纸要求外，最小锚固长度为35d。
6模板支设
支护桩冠梁最大截面尺寸为：1500×600mm，模板采用15mm厚双面覆膜多层板，次龙骨采用50×100mm方木，主龙骨及支撑采用Φ48×3.5碗扣式钢管，支撑纵向间距不大于0.9m。支设方式详图5.3-1。
图5.3-1冠梁模板支撑示意图
7混凝土浇筑
在混凝土浇筑之前，应检查模板、钢筋、保护层和预埋件等的尺寸、规格、数量和位置，其偏差应符合施工规范要求。在检查时应注意以下几点：
冠梁施工分段进行浇筑，后续施工段混凝土浇筑时，应先将施工缝处表面混凝土剔凿20～30mm厚，将表面松散混凝土清理干净，露出坚实基面。结合施工实际情况，尽可能少留置施工缝。
8混凝土养护
混凝土浇筑完成后，要对构件采取保温防风措施，防止混凝土受冻。在初凝前对其表面进行抹面收光，收面完成后立即覆盖一层塑料薄膜及双层毛毡保温，要覆盖严密，压好固定，防止大风刮起。
