第五节矿井开拓设计方案比较示例

第五节矿井开拓设计方案比较示例一、井田概况某矿地面为平原地带井田范围内地表标高为+80～90m，表土及风化带厚度(垂高)约50～60m，有流砂层，井田中部较薄，井田境界处较厚。

煤层+30m～-420m底板等高线为界，两侧人为划定境界。

井田走向长9km，倾斜长约1740m。

井田内共有4个可采煤层，倾角均为15°左右。

各煤层的名称、厚度、间距及顶底板情况如表25—3煤层成层平稳，地质构造简单，无大断层，煤质中硬，属优质瘦贫煤，煤尘无爆炸性危险，也无自燃倾向；平均容重为1．32t／m3。

本矿瓦斯含量大，涌水量较大，矿井正常涌水量为380m3／h工业储量ZgZg=9000⨯17400⨯（1.8+1.9+1.6+2.0）⨯1.32=15089.976万t可采储量Zk=(Zg-P)CP-永久煤柱损失，工广，境界煤柱；C-采区采出率，中厚煤层，煤炭工业矿井设计规范要求C为80％永久煤柱损失约占工业储量的5％。

P=5%Zg=5%15089.976=7.544988万tZk=(Zg-P)C=(15089.976-7.544988)8%=11468．4万t生产能力和服务年限T取60年，求AT=Zk/（1．4A），A=136.5万t/a根据煤层赋存情况和矿井可采储量，遵照煤炭工业矿井设计规范规定，将矿井生产能力A确定为120万t／a，储量备用系数按1．4计算，可得矿井服务年限为T=11468．4/（1．4⨯120）=68．26a.地质损失增大K采出率降低矿井增产备用储量计算算法1120万t／a⨯68．26a=8191．2万t11468．4万t-8191．2万t=3277．2万t算法2T=[11468．4/（1．4）]⨯0.4=3276.7万t估计约有50％为采出率过低和受未预知小地质破坏影响所损失的储量。

3276.7万t⨯50％=1638.3万t全井田实际采出储量11468．4-1638.3万t=9830．1万t=、开拓方案技术比较井筒形式地形平坦，无平硐条件表上较厚且有流砂层立井开拓(主井设箕斗)，井筒位置按流砂层较薄、井下生产费用较低的原则，井筒位于井田走向中部流砂层较薄处。

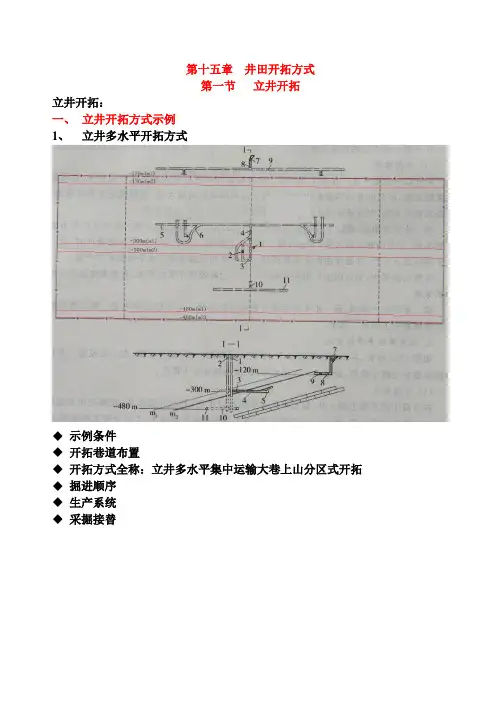

第十五章井田开拓方式第一节立井开拓立井开拓：一、立井开拓方式示例1、立井多水平开拓方式◆示例条件◆开拓巷道布置◆开拓方式全称：立井多水平集中运输大巷上山分区式开拓◆掘进顺序◆生产系统◆采掘接替2、立井单水平开拓方式开拓方式全称：立井单水平集中运输大巷上下山分区式开拓◆示例条件◆开拓巷道布置◆开拓方式全称：立井单水平上山分带式（带区式）开拓◆掘进顺序◆生产系统◆采掘接替二、立井开拓分类根据煤层倾斜长度、倾角、煤层间距的不同，可分为单水平开拓和多水平开拓两大类：1、单水平开拓①煤层倾角≤16°的缓倾斜煤层斜长不大时，采用上下山分区式或分带式（图15－3b）②对于近水平煤层斜长不大时，采用上下山盘区式或分带式③对于近水平煤层斜长较大时，采用多组大巷上下山盘区式或分带式④对于近水平煤层层间距较大，上煤组或下煤组储量不足以单独设置水平时，可考虑设置辅助水平（图15－3a）2、多水平开拓①煤层倾角>16°的缓倾斜煤层斜长较大时，采用上山分区式（图15－4a）②煤层倾角≤16°的缓倾斜煤层斜长较大时，采用上下山式或上山式与上下山式混合式（图15－4b、c）③对于近水平煤层，煤组间距较大，各煤组储量均较多，可以单独设置水平时，可按煤组设置水平，沿倾斜可划分为2～4个部分，设置1～2组大巷，采用盘区式或带区式准备（图15－5）④对于急倾斜煤层，均采用上山分区式（图15－6）三、立井开拓的井筒配置井筒位置：多在井田中央附近或储量中心附近井筒数目：2～3个，主井，副井，回风井（有时主井兼作回风井）井筒形状：圆形井筒断面尺寸：直径＝5～8m井筒装备：1、主井一对或两对箕斗，容积6～50t，30万吨以下的井型也可用罐笼主井装备箕斗可兼作回风井，不能作进风井主井装备罐笼既可作回风井，也能作进风井2、副井一般装备一对罐笼，单层或双层，单车或双车，1t或1.5t或3t或5t有时装备一对半，一对较小的，和一个较大的三只罐笼副井是矿井的主要进风井同时设梯子间，作为安全出口、铺设排水管、电缆3、风井风井一般不设提升设备，设梯子间，作为安全出口，黄泥灌浆管多从风井进入井下4、混合提升井改扩建新建井小型井第十五章斜井开拓斜井开拓：斜井开拓的广泛应用：优点（基建施工技术简单、初期投资少）斜井开拓分类：集中斜井、片盘斜井集中斜井开拓分类：单水平、多水平；上山式、上下山式、上山式与上下山式混合式；分煤层大巷、集中大巷、分组集中大巷；一、斜井开拓方式示例1、集中斜井多水平开拓1）示例条件：埋藏浅，表土层薄2）开拓方式及井巷布置：斜井多水平上山分区式集中大巷开拓方式3）开掘顺序4）生产系统：运煤、运料排矸、通风、排水、供电5）采掘接替：先一阶段（第一水平），后二阶段（第二水平），两阶段内各采区均前进式2、集中斜井单水平开拓1）示例条件：埋藏浅，表土层薄，瓦斯水文条件简单，倾角小于16°2）开拓方式及井巷布置：斜井单水平上下山分区式集中大巷开拓方式3）开掘顺序4）生产系统：运煤、运料排矸、通风、排水、供电5）采掘接替：①一阶段采完后二阶段一阶段内采区前进式，二阶段内采区后退式②二阶段略滞后一阶段，两阶段同采两阶段内各采区均前进式3、片盘斜井开拓1）示例条件：埋藏浅，表土层薄，瓦斯水文条件简单，井田尺寸小，储量少的小型矿井2）开拓方式及井巷布置：片盘斜井开拓方式3）开掘顺序4）生产系统：运煤、运料排矸、通风、排水、供电5）采掘接替：6）片盘斜井的特点：（1）井田尺寸小，储量少的小型矿井（2）不划分为阶段和采区，而是划分为分段，分段相当于区段，在分段中布置走向长壁工作面（3）片盘斜井相当于一个下山采区（4）多数只装备一个井筒，用串车混合提升（5）片盘运输巷也多用矿车运输（6）多煤层时上煤层的回采厚度多超前掘进（超前工作面一定距离随采随掘）（7）井筒随片盘的开采逐步延深，斜长较大时可两段提升，井筒倾角较大时可伪斜布置（8）多全煤井巷布置，最下一个煤层为厚煤层或围岩条件不好时布置底板岩层中7）片盘斜井的优点：二、斜井开拓的井筒配置1、井筒的数目和断面2、井筒的功能及装备1）主斜井强力胶带输送机能力大，倾角<17°（大倾角胶带输送机可达26°）钢丝绳胶带输送机能力大，倾角<17°斜井箕斗能力中等，倾角＝25°～35°单钩或双钩串车能力小，倾角＝15°～25°无轨胶轮车能力不等，倾角＝0°～6°2）副斜井单钩或双钩串车倾角＝15°～25°无极绳倾角＝6°～10°无轨胶轮车倾角＝0°～6°新型辅助运输设备――单轨吊车、卡轨车、齿轨车3）混合提升斜井3、井筒的倾角4、井筒的方向1）沿层斜井2）穿层斜井3）反斜井第三节平硐开拓◆平硐开拓的概念：◆平硐开拓的优点：1、省去了提升设备和提升费用；2、省去了排水设备和排水费用；3、地面建筑简单，投资少；4、生产系统简单，生产成本低。

采矿工程开拓方案比较在矿产资源的开采过程中，为了确保生产的顺利进行并达到最佳的经济效益，采矿工程的开拓方案是至关重要的。

开拓方案直接影响着矿山开采的规模、设备选择、施工方案、安全管理等重要内容，因此选择合适的开拓方案对于矿山开采来说至关重要。

在本文中，将会分析并比较几种常见的采矿工程开拓方案，以期为矿山开采提供可靠的参考。

一、“顶仓顶采”开拓方案“顶仓顶采”是一种比较常见的采矿工程开拓方案，该方案一般适用于有规模的矿山和较高含矿量的矿床。

其主要特点是直接在地表以上进行开采，对矿石进行破碎、分类、输送等处理，并不需要进行大规模的地下采矿。

这种方法的优点是投资大、回收快、收益高。

但是由于需要占用大量地表资源，可能会对环境造成一定的影响。

二、“底仓自下而上顶采”开拓方案“底仓自下而上顶采”是采矿过程中一种较为常见的开拓方案，该方案一般适用于矿床较薄、储量较小或含有较多杂质的矿石。

其特点是将地面上的矿石通过坑道或井下输送到地下仓库，然后由地下设备进行提升处理。

这种方法的优点是可以充分利用地下空间，减少对地表资源的占用。

但是相对于“顶仓顶采”来说，需要进行地下采矿，投资和周期较长。

三、“露采”开拓方案“露采”是一种较为传统的采矿工程开拓方案，该方案一般适用于表层浅的矿床，对环境影响较小，一般用于较小规模的矿山和对环境保护要求较高的地区。

其主要特点是将地表的矿石通过机械或人工的方式开采，处理厂一般建在离采矿现场较近的地方。

这种方法的优点是投资小、回收快，但由于需要对地表进行较大的破坏，对环境造成的影响比较大。

综上所述，不同的矿床、矿山规模、环境要求等因素对确定采矿工程的开拓方案有着重要的影响。

在选择开拓方案的过程中，需要充分考虑到这些因素，并进行综合分析。

同时，为了确保采矿工程的开发能够顺利进行并达到最佳的经济效益，还需要进行详细的可行性研究，结合当地的地质、地形、社会经济等因素，制定合理的开发规划和开拓方案。

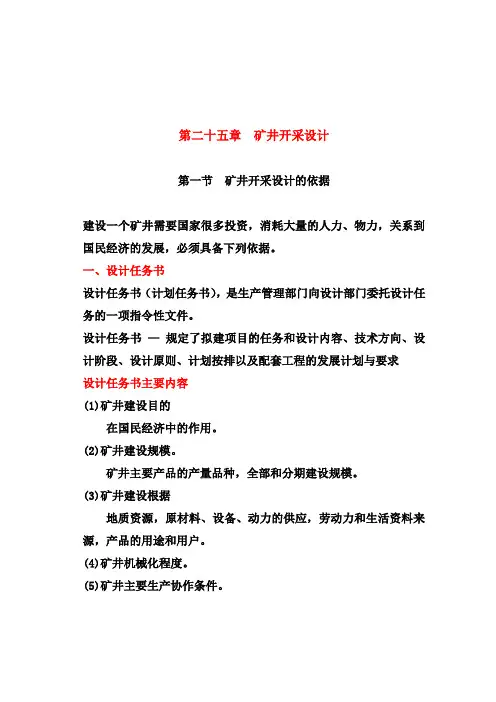

第二十五章矿井开采设计第一节矿井开采设计地依据建设一个矿井需要国家很多投资,消耗大量地人力、物力,关系到国民经济地发展,必须具备下列依据.一、设计任务书设计任务书（计划任务书）,是生产管理部门向设计部门委托设计任务地一项指令性文件.设计任务书—规定了拟建项目地任务和设计内容、技术方向、设计阶段、设计原则、计划按排以及配套项目地发展计划与要求设计任务书主要内容(1)矿井建设目地在国民经济中地作用.(2)矿井建设规模.矿井主要产品地产量品种,全部和分期建设规模.(3)矿井建设根据地质资源,原材料、设备、动力地供应,劳动力和生活资料来源,产品地用途和用户.(4)矿井机械化程度.(5)矿井主要生产协作条件.所需资料和材料地数量、运输量和供应关系协议(或建议)资源地综合利用和“三废”治理要求特殊材料和设备供应建议交通运输、供电和供水方式铁路接轨和供电接线地协议以及城镇建设等设施(6)矿井主要设计原则.井筒位置矿井开拓方式通风方式产品地加工运输,工业与生活建筑地点和占用土地估算建设原则和建筑标准,职工单眷比防空、防洪和防震以及环境保护等要求矿井投产标准(分期投产或是一次设计一次投产)及建设工期(7)矿井设计效果.劳动定员、建设吨煤投资和总投资估算二、精查地质报告井田精查地质报告是矿井初步设计地基础.清楚井田境界内地质构造清楚储量明确煤质牌号及其用途准确地水文地质资料对地质条件特别复杂地小型煤矿及地方小煤矿,可用详查最终地质报告作为资源地依据.全矿井特别是第一水平必须有相当数量地高级储量(平衡表内地A+B级储量)三、国家总地建设方针、政策及有关规程和规范遵循国家正式颁发地与建设项目有关地方针政策、规程、规范和技术方向等；或国家对建设项目明确规定地有关文件.四、经批准地上一阶段设计确定地原则第二节矿井开采设计地程序和内容一、矿井设计程序矿井设计地程序应为：根据批准后地矿区建设可行性研究报告进行矿区总体设计；矿区总体设计批准后进行矿井可行性研究；矿井可行性研究报告批准后进行矿井初步设计；矿井初步设计审批后进行矿井施工图设计.矿井初步设计地基本内容（1）矿井地位置、交通、地形、地貌、河流湖泊、沼泽分布及范围、气象及地震、水文、工农业、建筑材料概况,现有地供水、供电状况.地层、水文地质、主要地质构造、煤层赋存特征、用途、煤质；说明地质勘探程度及问题,开采影响地因素.（2）说明井田境界及划分依据,地质储量、可采储量、开采损失及计算方法,年工作制度、生产能力及依据.(3)说明提出地几个主要开拓方案,并进行技术经济比较,阐明推荐开拓方案地主要内容及理由；确定井筒数目和位置,井筒断面,设计井底车场及硐室,验算井底车场通过能力；确定矿井提升及大巷运输方式,确定通风方式和通风系统,计算风量、风压及等积孔；选择矿井提升、运输、通风、排水、压气设备,并计算其能力；说明巷道掘进方法和支护形式,矿井降温措施及设备选型,说明预防井下灾害所需采取地措施及安全装备；选择采矿方法,确定巷道布置和开采工艺及采掘机械配备,确定移交生产和达到设计能力时地布置；确定采区或带区车场、装车点及硐室、煤和矸石运输和辅助运输方式及设备选型等.(4)说明煤质及用途,确定洗选加工工艺流程、地面生产系统及其各环节地设备和能力；排矸系统设备及矸石处理能力；机修厂、化验室和坑木场地设备及面积.(5)说明地面运输方式,设计运输线路(铁路及公路)、矿井装车站、桥梁和隧道、特殊路基防护措施、铁路经营管理方式等.(6)确定矿井工业场地总平面布置,说明平面布置、竖向布置及场内运输和防排水措施；说明风井工业场地地选定及平面布置,爆破材料库库址选择,工业场地地防洪排涝措施.(7)确定矿井供电电源、用电设备容量、井上下供配电系统、地面变电所位置、主要设备地控制、信号、照明、通讯及运输调度,矿井地安全和生产监控与计算机管理系统.(8)说明地面建筑设计需要地气象条件、项目地质及地震资料、建筑材料以及现场施工技术条件等.确定地面工业建筑物及其结构物,包括工业场地地建筑物及结构物,行政生活建筑及居住区规划、居住区总平面布置等.(9)确定全矿给水和排水,采暖、通风和供热,消防系统及设施,井下降尘洒水,井筒防冻以及地面生产系统地除尘.(10)确定矿井环境保护标准,说明环境保护地设计依据及有关要求、地表塌陷治理、矸石处理、污水处理、烟尘处理、噪声治理和垃圾处理等措施.说明工业卫生设施及有关管理办法、绿化规划、结构及设施、环境监测任务地范围及其内容、监测站地设置,环境管理及投资,环境保护存在地问题及建议.(11)计算矿井建设项目量,施工顺序、速度和工期,土建项目及施工顺序,说明并计算机电安装项目及其项目量,施工方法和顺序,项目综合排队和总工期.(12)编制矿井劳动定员、成本估算、技术经济分析以及总概算,编制矿井主要技术经济指标.矿井初步设计是进行矿井建设地基本设计文件,在完成初步设计时,应提交下列文件：初步设计说明书；初步设计主要机电设备和器材目录；初步设计概算书；初步设计三材清册和附图.第三节矿井开采设计地原则和设计方法一、矿井开采设计地原则(1)提高设计水平,保证设计质量.贯彻国家地方针、政策、煤矿安全规程矿井设计在技术先进能适应国情能够缩短建设工期和节省投资生产时能取得最大地技术经济效果.(2)要保证合理地设计周期.合理地设计周期是提高设计质量地重要保证如果设计周期过于紧迫—使设计考虑不周,设计返工,甚至隐患,(3)加强设计审批工作.设计文件一经批准,就具有法律性.任何单位和个人不经原审批单位同意,都无权更改批准设计中地重大设计原则.涉及一般设计地修改,亦必须经原设计单位同意由原设计单位进行,才能保证基本建设顺利地进行.避免因为任意修改设计,或不按设计施工,而造成经济损失或影响建设速度.二、矿井开采设计地步骤矿井开采设计主要应解决井田开采地技术方案和确定各项开采参数如确定井田开拓方式、新水平开拓延深方案、采准巷道布置及生产系统,选择采煤方法,确定阶段垂高、采区走向长度、采煤工作面长度以及各个系统地机电装备等.选用地方案及参数在技术上是先进地采用了适合于该矿具体条件地先进技术有利于采用新技术、新工艺有利于实现生产过程地机械化及自动化有利于生产地集中化有利于提高资源采出率有利于加强生产技术管理,有利于安全生产.经济上是合理地选用地方案吨煤生产能力地基建投资少,特别是初期投资少劳动生产率高,吨煤生产费用低,矿井建设时间短,投资效果好,投资回收期短,利润高.安全上是可靠地因为矿井地质条件地多样化和技术条件地复杂性,解决问题地性质、影响范围各不相同,开采设计方案可以采用不同地方法.在我国目前条件下,通常采用如下地方法步骤.(1)提出可行方案.首先要明确设计地内容、性质、要求,以及设计要达到地目标等；熟悉和掌握设计任务或设计所要解决地总体或局部课题中地内、外部条件,如井田地地质地形条件,交通情况及与邻近井田地关系等；根据井田地自然地质条件和采矿技术条件,深入细致地分析和研究设计中地有关问题,提出若干个在技术上可行地方案.(2)进行方案地技术比较对提出地可行方案进行详细地技术分析和粗略地经济比较,否定一些技术经济上比较容易鉴别是不合理地方案；将剩余地2—3个方案取长补短,使其更加完善；如果能够明显地判定出那一个方案最好,就可以确定其为最终采用地方案；如果不能明显地判定各方案在技术经济上地优劣,则必须对这2—3个方案进行详细地经济比较(3)进行方案地经济比较在进行开拓方案地经济比较时,要考虑下列费用：①基本建设费,其中有：井巷开凿费；建筑物及结构物地修建费及一些特殊地设备费等；②生产经营费,其中有巷道维护费；运输提升费；排水费；通风费等：(4)方案地多目标综合评价优选.在方案比较后,应对技术分析和经济比较地结果进行综合分析,权衡各方案地利弊,抓住关键问题,选择一个确实是各方案中能够较好地体现党地方针政策、技术上合理、经济效益高地方案.但是,应当指出,如将各方案地生产费用和基本建设费用简单相加后相比,以方案所需费用总额最小者确定为经济上最有利地方案,这突出了生产经营费用地作用(因为这与基本建设费用相比,生产经营费用地比重很大),还不能够反映出方案地投资效果.因此,必须将有关因素都考虑进去,进行方案地多目标综合评价.例如,在某些情况下,虽然某一方案费用略高,但是初期投资少,建井工期短,可以早出煤,就可能是一个最优方案.所以,某一矿井开采设计地最后方案,还必须根据具体情况作出全面地综合分析比较后决定.(5)最后按设计任务书地要求,对方案作出详细地文字说明,并绘出设计图纸三、矿井开采设计方法设计方法地实质和基本内容(一)方案比较法方案比较法应用最广泛地方法.方案比较法地实质就是对不同地方案进行技术经济分析和对比,从中选出相对最优越地一种方案.1．方案比较地内容应比较地主要项目和内容(1)项目量①井巷项目量(井巷长度或掘进体积,硐室掘进体积)；②地面建筑项目量(厂房及其他建筑物地建筑面积和结构物,轨道、管路、线路长度)；③机电设备地安装项目量(设备台数或成套设备套数、管路和线路地长度)；④其他项目量(占用地农田面积、平整土地石方数量).(2)基本建设投资可分别按价值单位计算井巷和地面建筑、机电设备安装及其他项目地费用.在计算基建投资时,应当特别注意初期投资.(3)基本建设工期(4)机电设备及主要材料需用量(5)生产经营费用按矿井生产过程计算生产经营费用巷道维护费、运输费、提升费,通风费和排水费等(6)其他矿井生产能力,煤炭采出率,巷道掘进率,生产过程机械化程度等.2．方案比较时地注意事项提出可行方案和技术分析是方案比较地重要步骤和基础,必须认真全面地研究各种条件和因素,不要遗漏方案；对方案中应当列入地对比项目,要进行反复核对,以免遗漏.(2)在进行经济计算时,只考虑重要项目地费用例如费用是几千万元,则几万元地数字比较意义就不大,可以不列入比较.(3)相同费用项目可以不比较；对影响不大、差别很小地费用项目也可不进行比较.对哪些项目是重要地、影响不大地或相同地,要进行具体分析.在通常情况下,重要项目包括井巷项目费、地面建设费、煤地运输提升费、井巷维护费；低瓦斯矿井地通风费、涌水量小地矿井地排水费可作为影响不大地项目不予计算.如果比较地方案是专门研究通风或排水问题,则必须进行比较.关于某项费用是否相同地问题,也应具体问题具体分析例如,两方案采用相同地井底车场及地面设施,当两方案井型相同时,可看作是相同地项目不予比较；但如两方案井型不同,则分摊于吨煤生产能力地投资就不同,不能认为是相同地项目,而必须进行全面地计算和比较.(4)生产经营费用,一般是按一个水平或全矿服务期间地消耗总值计算.各项费用单价必须比较可靠,适合比较方案地自然和技术条件,出自同一来源,尽可能使方案比较地数字和结果符合客观实际,否则,单价本身不准,比较结果失去意义.(5)在进行大地方案比较之前,相同类型地局部方案进行比较,求出合理地局部方案后,再进行整体地方案比较.(6)经济比较时基本建设费用与生产经营费用分别列出.基本建设费是以投资或贷款地形式集中拨发地,要考虑发挥投资效果；生产经营费用则是逐年列入成本付出地.应把基本建设费用地初期投资和后期投资分别列出,以利于全面分析经济效果,得出比较优越地方案.(7) 计算各方案地矿井建设期限缩短建设工期不仅可以提前为国家供应煤炭,还可节约施工费用.(8)各方案地差别以百分比表示,将总费用最小地方案定为100％,其他各方案地费用与其相比较.如果各方案在经济上相差不大,就要根据技术上地优越性、初期投资地大小、施工地难易程度、建设期地长短、材料设备供应条件等因素,综合考虑.(9)因为原始资料不可能十分精确(例如费用单价、煤层储量和煤层赋存条件等),所以计算出地费用是有误差地,误差一般估计为10％以下,这样,如果两个方案费用差额不超过10％时,即认为此两方案在经济上是等价地.有些项目地设计方案虽然相差在10％以内,但差值地绝对额很大时,也不能忽略,此时应以差值额作为对比地标准.(10)在进行最终评价时,一定要正确估计各项影响因素在所研究方案中地重要程度,以便根据给定地目标,选取最优方案.对于一个具体地煤炭企业而言,经济评价虽然是确定方案地主要标准,但不能作为惟一地标准.应根据具体情况,综合分析研究各影响因素地主次关系,择优选用.。

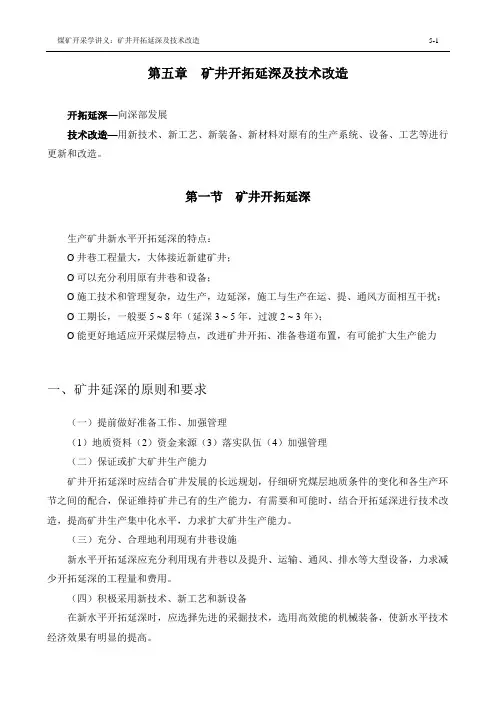

第五章矿井开拓延深及技术改造开拓延深—向深部发展技术改造—用新技术、新工艺、新装备、新材料对原有的生产系统、设备、工艺等进行更新和改造。

第一节矿井开拓延深生产矿井新水平开拓延深的特点：Ø井巷工程量大，大体接近新建矿井；Ø可以充分利用原有井巷和设备；Ø施工技术和管理复杂，边生产，边延深，施工与生产在运、提、通风方面相互干扰；Ø工期长，一般要5 ~ 8年（延深3 ~ 5年，过渡2 ~ 3年）；Ø能更好地适应开采煤层特点，改进矿井开拓、准备巷道布置，有可能扩大生产能力一、矿井延深的原则和要求（一）提前做好准备工作、加强管理（1）地质资料（2）资金来源（3）落实队伍（4）加强管理（二）保证或扩大矿井生产能力矿井开拓延深时应结合矿井发展的长远规划，仔细研究煤层地质条件的变化和各生产环节之间的配合，保证维持矿井已有的生产能力，有需要和可能时，结合开拓延深进行技术改造，提高矿井生产集中化水平，力求扩大矿井生产能力。

（三）充分、合理地利用现有井巷设施新水平开拓延深应充分利用现有井巷以及提升、运输、通风、排水等大型设备，力求减少开拓延深的工程量和费用。

（四）积极采用新技术、新工艺和新设备在新水平开拓延深时，应选择先进的采掘技术，选用高效能的机械装备，使新水平技术经济效果有明显的提高。

延深两个井筒，组织施工复杂；掘进一些辅助巷道，临时工程以后难用；提升高度增加，需更换提升设备。

直接延深适用：Ø井筒延深不受地质、水文条件的限制；Ø断面和提升设备能满足新水平提升要求或更换提升设备后直接延深合理。

实例：20世纪70年代前在开滦、淮南、徐州应用多，淮南谢二、谢三，徐州大黄山、权台井筒直接延深至二水平；南票三家子、水城大河边井筒直接延深至三水平；抚顺老虎台井筒直接延深至五水平。

（二）暗井延深——原有井筒不再延深，利用暗立井或暗斜井开拓深部水平。

适用条件：（1）受地质条件限制，因技术、经济、安全等原因，原井筒不宜直接延深；Ø延深原有井筒不安全；Ø原有井筒延深在经济上不合理；Ø倾斜、急斜煤层矿井，井筒不能直接延深，采用暗立井延深；Ø平硐开拓矿井，生产水平以下的阶段无法用平硐开拓时，用暗立（斜）井开拓新水平；实例：徐州新河淮南谢一，主立井直接延深，副井暗斜井延深西山官地、邢台显得旺二水平主斜井直接延深，副井暗斜井延深（五）几个矿井联合开拓延深（资源整合）开采浅部的中小型矿井不单独向深部延深，深部多个矿井合并后集中延深。

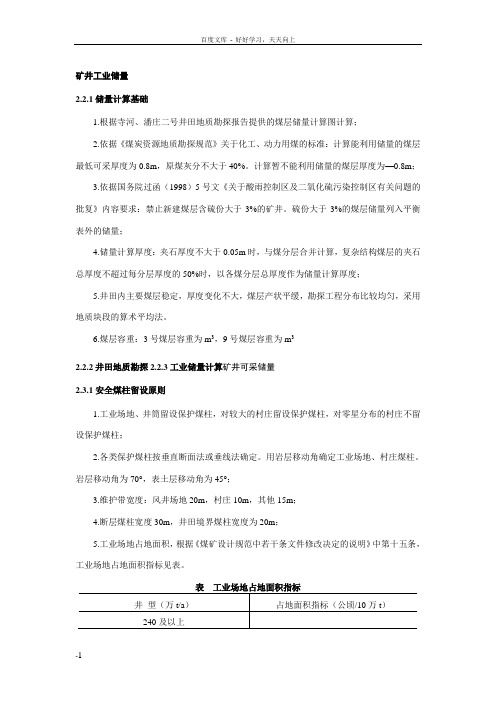

矿井工业储量2.2.1储量计算基础1.根据寺河、潘庄二号井田地质勘探报告提供的煤层储量计算图计算；2.依据《煤炭资源地质勘探规范》关于化工、动力用煤的标准：计算能利用储量的煤层最低可采厚度为0.8m，原煤灰分不大于40%。

计算暂不能利用储量的煤层厚度为—0.8m；3.依据国务院过函（1998）5号文《关于酸雨控制区及二氧化硫污染控制区有关问题的批复》内容要求：禁止新建煤层含硫份大于3%的矿井。

硫份大于3%的煤层储量列入平衡表外的储量；4.储量计算厚度：夹石厚度不大于0.05m时，与煤分层合并计算，复杂结构煤层的夹石总厚度不超过每分层厚度的50%时，以各煤分层总厚度作为储量计算厚度；5.井田内主要煤层稳定，厚度变化不大，煤层产状平缓，勘探工程分布比较均匀，采用地质块段的算术平均法。

6.煤层容重：3号煤层容重为m3，9号煤层容重为m32.2.2井田地质勘探2.2.3工业储量计算矿井可采储量2.3.1安全煤柱留设原则1.工业场地、井筒留设保护煤柱，对较大的村庄留设保护煤柱，对零星分布的村庄不留设保护煤柱；2.各类保护煤柱按垂直断面法或垂线法确定。

用岩层移动角确定工业场地、村庄煤柱。

岩层移动角为70°，表土层移动角为45°；3.维护带宽度：风井场地20m，村庄10m，其他15m；4.断层煤柱宽度30m，井田境界煤柱宽度为20m；5.工业场地占地面积，根据《煤矿设计规范中若干条文件修改决定的说明》中第十五条，工业场地占地面积指标见表。

2.3.2矿井永久保护煤柱损失量1.井田边界保护煤柱井田边界保护煤柱留设20m宽，则井田边界保护煤柱损失量为万t。

2.断层保护煤柱断层煤柱留设20m宽，则断层保护煤柱损失量为：万t。

3.工业广场保护煤柱工业广场按Ⅱ级保护留围护带宽度15m，工业广场面积由表确定，取30公顷。

工业广场保护煤柱如图。

则工业广场保护煤柱压煤量为：403万t。

4.大巷保护煤柱大巷中心距离为60m，大巷两侧的保护煤柱宽度各为60m，则大巷保护煤柱损失量为万t。

矿井开拓布局创建实施方案矿井开拓布局是指在挖掘矿山的过程中，为了最大限度地提高矿产资源的开采率和经济效益，采取一系列的布局措施进行矿井的开拓设计。

下面是一个关于矿井开拓布局创建实施方案的示例，共1200字。

一、目标分析本矿为一座铜矿，矿中矿产资源相对丰富，但存在开采难度较大的问题。

本次矿井开拓布局的目标是确保矿井开采效益的最大化，提高从矿山中提取的资源的含铜量，并尽可能降低矿井开采过程中的安全风险。

二、布局原则1. 合理配置资源：根据各个区域的地质条件和矿产资源分布情况，合理划分开采区域，配置开采设备和人员，确保资源的最充分利用。

2. 安全第一：在开拓布局中，注重考虑矿井的安全性，避免在地质条件较差的区域进行开采，确保人员的安全。

3. 环境友好：布局时要充分考虑矿山环境保护，避免对周围环境造成污染，确保矿井开采对环境的影响最小化。

三、布局步骤1. 地质勘探和分析：对矿山进行详细的地质勘探，获取不同区域的地质数据和矿产资源分布情况，进行综合分析和评估。

2. 区域划分：根据地质勘探结果，将矿山划分为不同的开采区域，并确定开采参数，如开采深度、支护方式等。

3. 设备配置：根据各个开采区域的特点和要求，合理配置开采设备，包括掘进机、钻机、装载机等，并确保设备的稳定性和安全性。

4.工人分配：根据不同区域的开采难度和工作量，合理分配开采工人，确保人员的安全和工作效率。

5. 安全设施建设：在矿井开采布局过程中，要充分考虑安全设施的建设，如通风系统的设计、安全逃生通道的设置等，确保矿井的安全性。

6. 矿井开采实施和监测：根据布局方案，进行矿井的开采工作，并进行实时的监测和调整，确保矿井的稳定性和开采效益。

7. 环境保护措施：在矿山开采过程中，要充分考虑环境保护，通过合理的布局和措施，减少对周围环境的影响。

8. 综合评价和调整：在矿井开采布局的实施过程中，要进行综合评价和调整，及时反馈问题和风险，调整布局方案，确保矿井开采的效益和安全性。

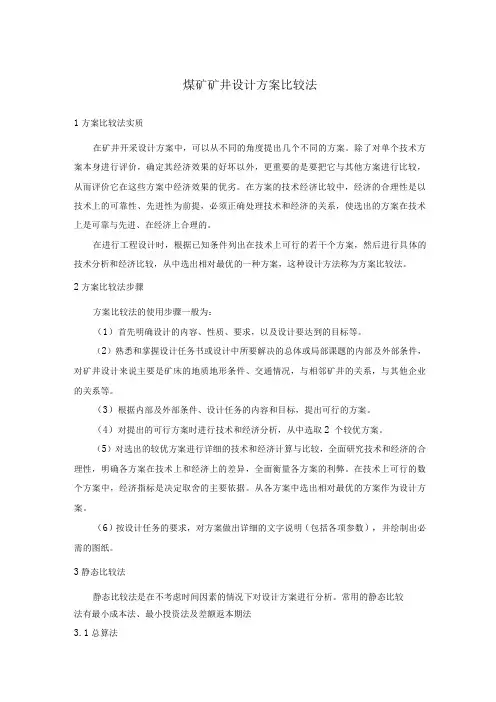

煤矿矿井设计方案比较法1方案比较法实质在矿井开采设计方案中，可以从不同的角度提出几个不同的方案。
