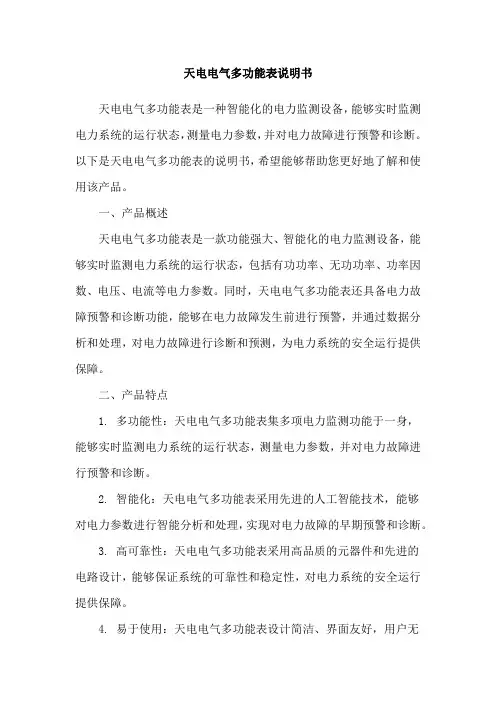

天电电气多功能表说明书天电电气多功能表是一种智能化的电力监测设备，能够实时监测电力系统的运行状态，测量电力参数，并对电力故障进行预警和诊断。
以下是天电电气多功能表的说明书，希望能够帮助您更好地了解和使用该产品。
一、产品概述天电电气多功能表是一款功能强大、智能化的电力监测设备，能够实时监测电力系统的运行状态，包括有功功率、无功功率、功率因数、电压、电流等电力参数。
同时，天电电气多功能表还具备电力故障预警和诊断功能，能够在电力故障发生前进行预警，并通过数据分析和处理，对电力故障进行诊断和预测，为电力系统的安全运行提供保障。
二、产品特点1. 多功能性：天电电气多功能表集多项电力监测功能于一身，能够实时监测电力系统的运行状态，测量电力参数，并对电力故障进行预警和诊断。
2. 智能化：天电电气多功能表采用先进的人工智能技术，能够对电力参数进行智能分析和处理，实现对电力故障的早期预警和诊断。
3. 高可靠性：天电电气多功能表采用高品质的元器件和先进的电路设计，能够保证系统的可靠性和稳定性，对电力系统的安全运行提供保障。
4. 易于使用：天电电气多功能表设计简洁、界面友好，用户无需培训即可轻松使用。
同时，天电电气多功能表还支持远程监控和管理，方便用户实时了解电力系统的运行状态。
三、产品功能1. 电力参数测量：天电电气多功能表能够实时监测电力系统的运行状态，包括有功功率、无功功率、功率因数、电压、电流等电力参数，并通过数据显示和分析，帮助用户了解电力系统的运行状况。
2. 电力故障预警和诊断：天电电气多功能表采用先进的人工智能技术，能够对电力参数进行智能分析和处理，实现对电力故障的早期预警和诊断，并通过数据分析和处理，对电力故障进行预测和诊断，为电力系统的安全运行提供保障。
3. 远程监控和管理：天电电气多功能表支持远程监控和管理，用户可以通过远程监控系统了解电力系统的运行状态，并及时发现问题，保证电力系统的安全稳定运行。

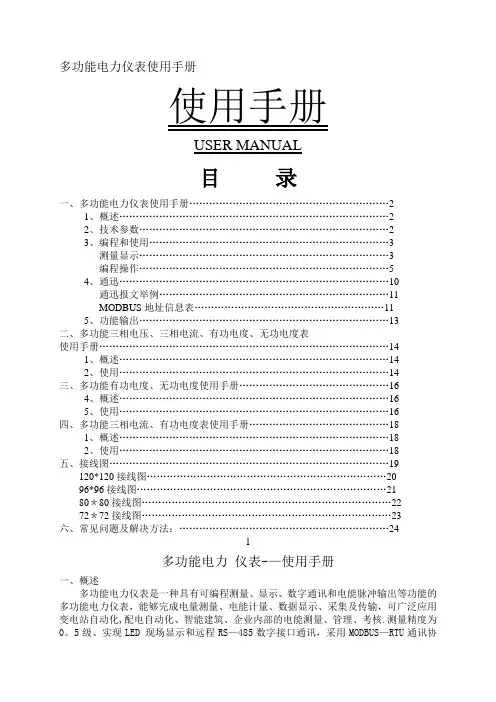

多功能电力仪表使用手册使用手册USER MANUAL目录一、多功能电力仪表使用手册 (2)1、概述 (2)2、技术参数 (2)3、编程和使用 (3)测量显示 (3)编程操作 (5)4、通迅 (10)通迅报文举例 (11)MODBUS地址信息表 (11)5、功能输出 (13)二、多功能三相电压、三相电流、有功电度、无功电度表使用手册 (14)1、概述 (14)2、使用 (14)三、多功能有功电度、无功电度使用手册 (16)4、概述 (16)5、使用 (16)四、多功能三相电流、有功电度表使用手册 (18)1、概述 (18)2、使用 (18)五、接线图 (19)120*120接线图 (20)96*96接线图 (21)80＊80接线图 (22)72＊72接线图 (23)六、常见问题及解决方法： (24)1多功能电力仪表-—使用手册一、概述多功能电力仪表是一种具有可编程测量、显示、数字通讯和电能脉冲输出等功能的多功能电力仪表，能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用变电站自动化,配电自动化、智能建筑、企业内部的电能测量、管理、考核.测量精度为0。
5级、实现LED 现场显示和远程RS—485数字接口通讯，采用MODBUS—RTU通讯协1）辅助电源：多功能电力仪表具备通用的（AC/DC）电源输入接口,若不作特殊声明，提供的是AC/DC85～270V电源接口的标准产品，保证所提供的电源适用于该系列的产品，以防止损坏产品。
注：采用交流供电时，建议在火线一侧安装1A保险丝电力品质较差时,建议在电源回路安装浪涌抑制器防止雷击，以及快速脉冲群抑制器。
2）输入信号：多功能电力仪表采用了每个测量通道单独采集的计算方式，保证了使用时完全一致对称，其具有多种接线方式.适用于不同的负载形式。
注：具体接线及仪表参数（脉冲常数等）见仪表所带接线图。
说明：A、电压输入：输入电压应不高于产品的额定输入电压（100V或400V)，若无注明，出厂为AC0～500V、高于500V应考虑使用PT,在电压输入端须安装1A保险丝.B、电流输入：标准额定输入电流为5A，大于5A的情况应使用外部CT.如果使用的CT上连有其它仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开CT一次回路或者短接二次回路.建议使用接线排,不要直接接CT,以便拆装。
三相多功能表使用说明书一、产品概述本说明书旨在提供关于三相多功能表的使用说明。
该仪表是一种广泛应用于电力系统的测量设备，具有准确度高、稳定性好、功能丰富等特点。
通过本说明书，您将了解如何正确使用、安装、维护和故障排除三相多功能表，以确保其正常工作并提高测量精度。
二、型号与规格本产品型号为：XXXXXX主要技术参数：- 电压测量范围：XXX-XXXV- 电流测量范围：XXX-XXXA- 频率测量范围：XXX-XXXHz- 功率因数测量范围：-1-1- 精度等级：±0.5%- 工作温度：-20-70℃- 储存温度：-40-80℃- 重量：约+克- 尺寸：三、技术特性1. 高精度测量：采用先进的转换器和信号处理技术，实现电压、电流、频率、功率因数等参数的高精度测量。
2. 宽量程范围：适用于不同规模和类型的电力系统，能够准确测量大范围变化的电量参数。
3. 可靠性与稳定性：采用高质量的电子元件和材料，经过严格的质量控制和环境测试，确保长期稳定运行。
4. 多功能显示：具有大屏幕液晶显示界面，可以同时显示多个电量参数和统计数据。
5. 数据存储与导出：内置大容量存储器，可以存储大量的历史数据和事件记录，可通过通讯接口导出至计算机进行进一步分析。
6. 远程控制与通讯：支持多种通讯协议，可以通过RS485、以太网等接口与远程监控系统连接，实现远程控制和数据传输。
7. 防雷与浪涌保护：内置浪涌保护电路和防雷元件，有效防止雷电对仪表的损害。
8. 安装便捷：提供多种安装方式，可以固定在盘柜上或安装在导轨上，方便用户灵活配置。
四、安装与连接1. 安装位置：选择一个合适的位置来安装三相多功能表，确保周围环境干燥、无强磁场干扰，方便维护操作。
![DTSDN9电子式多功能网络电能表使用说明书[1]](https://img.taocdn.com/s1/m/4e64262058fb770bf78a552a.png)

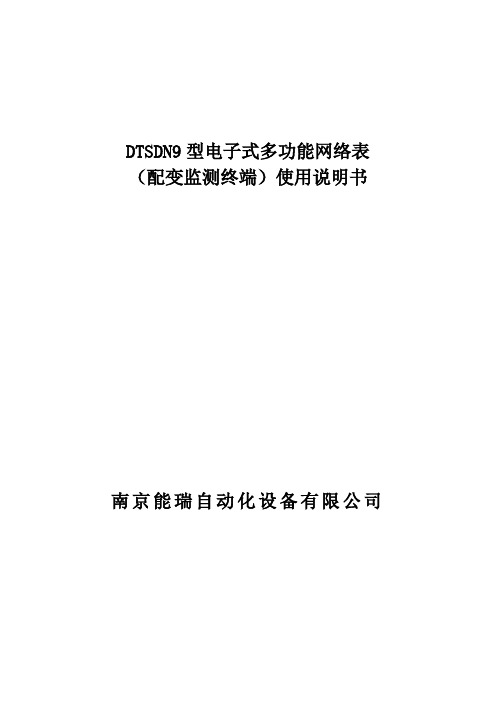

DTSDN9型电子式多功能网络表（配变监测终端）使用说明书南京能瑞自动化设备有限公司1 概述 (3)2 终端特点 (3)4 基本功能 (5)5 工作原理简述 (8)6 结构型式 (9)7 安装与调试 (12)8使用与维护 (12)9产品的成套 (16)10运输和贮存 (16)11售后服务 (17)1 概述DTSDN9配变监测终端（电子式多功能网络电能表）是南京能瑞自动化设备有限公司专为配变现场服务的新一代智能产品。
它集现代移动通信技术、计算机技术、电力测量技术于一身。
支持并采用先进的GPRS/CDMA公用无线通信网络技术，能够实现用电监测、自动抄表、电能质量分析、电压合格率统计、自动生成各项管理数据、分析曲线、报表等、实现计量设备异常监测和变压器异常监测并远程报警等功能，加强了电力部门技术防窃电能力；为电力部门精细化管理提供了科学的、先进的技术手段。
2 终端特点◆采用高速32位嵌入式微处理器philips ARM7TDMI 和嵌入式ucosII操作系统；◆内部采用高速高精度的采样芯片，实时电能计算，在负荷波动大机谐波含量高的状况下也能保证采样和电能精度；◆大容量的FLASH存储芯片保证各种数据的存储；◆宽电压工作范围设计，且终端在任意断两相电压的条件下，交流电源能维持终端正常工作；◆与主站的通信规约支持《江苏电网配变监测计量终端数据传输规约》,终端与电能表的数据通信规约支持DL/T645-1997、IEC1107、威胜、ABB、红相EDMI、兰吉尔/西门子B/D表等国内外常用表计规约；◆电磁兼容性能优异，能抵御外界的传导性瞬变脉冲群、磁场、静电、雷击浪涌等干扰，符合Q/GDW129-2005的电磁兼容要求；◆采用阻燃非金属外壳，CDMA模块与GPRS模块可互换，体积轻巧，安装方便。
3 性能参数4 基本功能4．1电能计量1)计量正反向有功总、尖、峰、平、谷电量。
2)计量各象限、正反向无功总、尖、峰、平、谷电量。

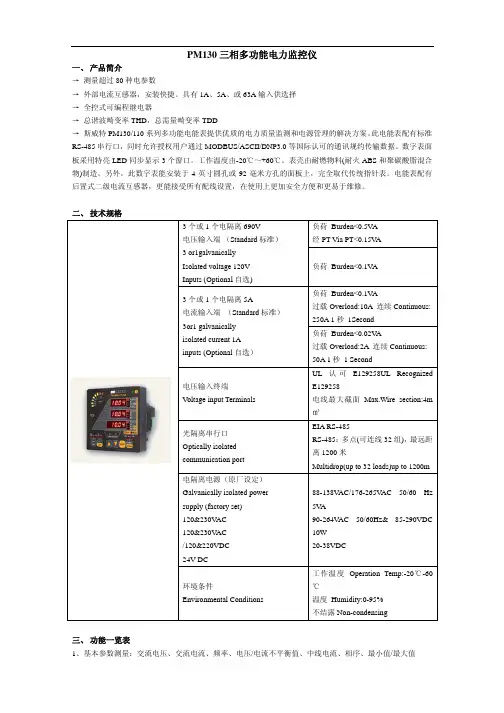

PM130三相多功能电力监控仪一、 产品简介→测量超过80种电参数→外部电流互感器，安装快捷。
具有1A、5A、或63A输入供选择→全控式可编程继电器→总谐波畸变率THD，总需量畸变率TDD→斯威特PM130/110系列多功能电能表提供优质的电力质量监测和电源管理的解决方案。
此电能表配有标准RS-485串行口，同时允许授权用户通过MODBUS/ASCII/DNP3.0等国际认可的通讯规约传输数据。
数字表面板采用特亮LED同步显示3个窗口。
工作温度由-20℃～+60℃。
表壳由耐燃物料(耐火ABS和聚碳酸脂混合物)制造。
另外，此数字表能安装于4英寸圆孔或92毫米方孔的面板上，完全取代传统指针表。
电能表配有后置式二级电流互感器，更能接受所有配线设置，在使用上更加安全方便和更易于维修。
二、 技术规格负荷 Burden<0.5V A经PT Via PT<0.15V A3个或1个电隔离 690V电压输入端（Standard标准）3 or1galvanicallyIsolated voltage 120VInputs (Optional自选)负荷 Burden<0.1V A负荷 Burden<0.1V A过载Overload:10A 连续Continuous:250A 1秒 1Second3个或1个电隔离 5A电流输入端（Standard标准）3or1 galvanicallyisolated current 1Ainputs (Optional自选）负荷 Burden<0.02V A过载Overload:2A 连续Continuous:50A 1秒 1 Second电压输入终端V oltage input TerminalsUL认可E129258UL RecognizedE129258电线最大截面 Max.Wire section:4m㎡光隔离串行口Optically isolatedcommunication portEIA RS-485RS-485：多点(可连线32组)，最远距离1200米Multidrop(up to 32 loads)up to 1200m电隔离电源（原厂设定）Galvanically isolated powersupply (factory set)120&230V AC120&230V AC/120&220VDC24V DC88-138V AC/176-265V AC 50/60 Hz5V A90-264V AC 50/60Hz& 85-290VDC10W20-38VDC环境条件Environmental Conditions工作温度 Operation Temp:-20℃-60℃温度 Humidity:0-95%不结露 Non-condensing三、 功能一览表1、基本参数测量：交流电压、交流电流、频率、电压/电流不平衡值、中线电流、相序、最小值/最大值2、功率：有功功率、无功功率、视在功率、真功率因数、每相值、最小/最大值3、需量：电流需量、最大电流需量、电压需量、最小/最大电压需量、有功（视在）功率-累积/滑差/预报/最大4、电能：千瓦时、千伏安时、千乏时、每相值、输入值、输出值5、电能质量/电谐波：总谐波畸变率-电压/电流、总需量畸变率-电流6、事件记录、参数记录、趋势：实时时钟7、设定点、告警、控制：设定点动作、延时/释放、远程告警确认、可编程计数器8、通讯协议：RS-485、Modbus RTU&ASCII9、数字量/模拟量输出功能：另配置I/O模块或4X模拟输出模块（+/-1，0-20， 4-20，0-1，0-3，+/-3， +/-5mA 可选）。
多功能电力监测仪使用手册版本：杭州正普科技有限公司使用前必读在您使用本产品之前，请务必仔细阅读此使用手册内容，正确按照用户手册指导操作，这会有助于您更好地使用本产品，并有助于解决现场出现的各种问题。
1、监测仪在施加工作电源之前，务必确保工作电源在仪表规定范围之内；2、现场安装使用时，电流输入端子严禁开路，电压输入端子严禁短路；3、通讯端子（RS485）严禁施加高压；4、使用时仪表接线方式务必与内部系统设置方式一致；5、与后台通讯时，仪表通讯参数务必与后台一致；不能带电拔插通信接口；6、本手册中的信息如有变动，恕不另行通知；我公司自始至终本着“质量第一服务第一”的宗旨，将以优质的产品、优良的服务奉献给国内外用户！●使用前请仔细阅读本用户使用手册●请注意妥善保存目录一、概述-----------－－－－－－－－－------------------------------ 1二、型号定义-------------－－－－－－－－－------------------------ 1三、尺寸对照表--------------－－－－－－－－－--------------------- 1四、型号与功能对照表------－－－－－－－－－----------------------- 2五、技术指标-------------－－－－－－－－－------------------------ 3六、外形及安装尺寸--------------------－－－－－－－－－----------- 4七、接线图--------－－－－－－－－－------------------------------- 6八、操作说明－－－－－－－－－－－－－－－－－－－－－－－－－－－－7（RS485通讯规约、CT/PT设置、开关量操作、变送输出操作）一、概述多功能电力监测仪具有对电网中电流、电压、频率、有功功率、无功功率、视在功率、电能、功率因数等进行同时测量的功能。

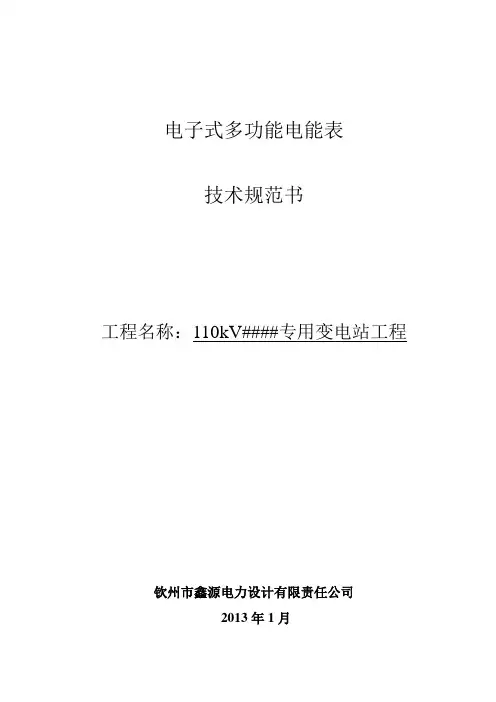

电子式多功能电能表技术规范书工程名称：110kV####专用变电站工程钦州市鑫源电力设计有限责任公司2013年1月110kV#####用变电站—电子式多功能电能表技术规范书目录1 标准2 技术要求3 供货范围4投标方需要填写的电能表参数表5技术资料和图纸交付进度1总则1.1 本规范书适用于110kV######专用变电站工程所用的电能表的技术和有关方面的要求，其中包括技术指标、性能、结构、试验等要求，还包括资料交付及技术文件要求等。
1.2本规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，因此，供方应保证提供符合本规范书和工业标准的优质电能表。
2技术要求2.1法规和标准2.1.1所提供的电能表柜设备必须符合，但不限于下列的到订货日期止有效的所有法规和标准，包括附录。
a）G B193 《包装箱储运指示标记》b）GB1958 《形状和位置公差检测规定》c）G B2423 《电工电子产品基本环境试验规程》d）GB4208－93 《外壳防护等级》e）D L/T 585—95 《准电子式标准电能表技术条件》f）DL/T 645—1997 《多功能电能表通信规约》g）DL/T 614—1997 《多功能电能表》h）IEC 687 Alternating current static watt-hour meters for active energy (classes0.2s and 0.5s)i）GB311.4 《高电压试验技术测量装置》j）GB2829《周期检查计数抽样程序及抽样表(适用于生产过程稳定性的检查) 》k）GB/T15283 《0.5、1和2级交流有功电度表》l）GB5169.4 《电工电子产品着火危险试验灼热丝试验方法和导则》m）GB6738 《电测量指示和记录仪表及其附件的安全要求》n）GB11463 《电子测量仪器可靠性试验》o）GB/T13926.2 《工业过程测量和控制装置的电磁兼容性静电放电要求》p）GB/T13926.3 《工业过程测量和控制装置的电磁兼容性辐射电磁场要求》q）GB/T13926.4 《工业过程测量和控制装置的电磁兼容性电快速瞬变脉冲群要求》r）JB5461 《0.2级和0.5级电子式交流有功电度表》s）JJG596 《电子式电能表》t）ZBN22 001 《标准电度表》u）ZBY002 《仪器仪表运输、贮存基本环境条件及试验方法》v）ZBY003 《仪器仪表包装技术条件》w）JJG 596—1999 《电子式电能表检定规程》2.1.2如果法规和标准的要求低于供方的标准时，供方可以提出意见并得到需方的许可，为了本规范书要求的设备成功地和连续地运行，供方可以提供技术先进和更新经济的设计或材料。
多功能电力监测表
技术规格书
Rev.1
目次
1 范围 (2)
2 责任 (2)
3 引用文件 (2)
4 使用条件 (2)
4.1 基本要求 (3)
4.2 功能要求 (3)
4.3 铭牌 (4)
5 技术规格 (5)
6 贮存、安装及运行维护 (5)
6.1 运输、贮存和安装过程中的必要条件 (6)
6.2 安装 (6)
6.3 维护 (6)
1 范围
1.1 智能运维户内多功能电能计量表的设计、选材、制造和检查，特制定本规格书
1.2 本规格书规定了智能运维户内多功能电能计量表的设计、选材、制造和检查的最基本要求。
2 责任
2.1 本规格书与相关法规、标准、数据表、图纸等之间的任何矛盾应由需方负责澄清。
2.2 不允许用假设来掩盖数据的不足，供方有责任由需方或其它渠道获取可靠信息。
2.3 为确保设备的正确安装、操作及维修，供方应提供所有必须的或附加的工具，专用工具和附件的清单。
即使这些设备在规格书或数据表中未列出。
2.4 供方应列出并全面描述本规格书与有关法规的不同点。
3 引用文件
下列文件中的条款通过本规定的引用而成为本规定的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用本规定。
凡是不注日期的引用文件，其最新版本适用于本规定。
所列标准并非全部标准，仅列出了主要标准。
静电放电模拟器校准方法的变化IEC 61000-4-2 试验和测量技术.辐射、射频和电磁场抗干扰试验IEC 61000-4-3 试验和测量技术--电快速瞬变脉冲群抗扰度试验IEC 61000-4-4 试验和测量技术--冲击抗扰性试验IEC 61000-4-5 测试和测量技术--射频场感应的传导干扰抗扰性IEC 61000-4-6 试验和测量技术.工频磁场抗扰度试验IEC 61000-4-8 试验和测量技术.电压暂降、短时中断及电压变化抗扰度试验IEC 61000-4-11 智能电能表功能规范Q-GDW 1354-2013 智能电能表信息交换安全认证技术规范Q-GWD-1365-2013
4 使用条件
户内式：-10℃～45℃（极限-25℃～60℃）
户外式：-25℃～60℃（极限-40℃～70℃）
注：允许在-35℃时储运。
海拔高度：1000m及以下。
湿度：
日相对湿度平均值不大于95%；
4.1 基本要求
4.1.1 多功能电力监测仪表可监测三相电压和三相电流等参数，并具有开关状态监测、开关量输出控制、越限报警、需量计算和通信等功能。
具有多种接线方式，使用方便，可满足现场各种要求。
4.2 功能要求
多功能电力监测仪表功能要求6A
功能特性功能参数功能说明
应用场合户内安装
供电电源AC85~250V，DC80~300V；
标称电流5A配置，输入范围1~6A，1A配置，输入范围1~1.2A
标称电压57.7/100V，220/380V，
精度等级电压0.5级±0.5%
电流0.5级±0.5%
有功功率 1.0级±1%
无功功率 2.0级±2%
有功电能0.5级提供表记量程参数无功电能2级
功率因数±1%
频率±0.02Hz
计量方式经CT接入
实时测量电流三相电流数据
电压三相相电压、三相线电压数据
有功功率三相有功功率、三相有功功率之和数据无功功率三相无功功率、三相无功功率之和数据视在功率三相视在功率、三相视在功率之和数据功率因数三相功率因数、三相功率因数之和数据频率实测电网频率
谐波
电压/电流2~21次谐波畸变率，总谐波畸
变率
谐波畸变率相电压、相电流不平衡率电压、电流
实时计量有功电能三相正向有功总电能、三相正向有功电能无功电能三相正向无功总电能、三相正向无功电能需量日、月最大、最小需量
倍率设置按键设置通过按键设置通信、一次侧电流等参数显示方式LED/LCD
开关量输入无源节点接入方式内置电源，光耦隔离，四路
开关量输出无源节点输出方式两路
模拟量输出4-20mA，1.2倍过载
标准通讯RS485，Modbus-
RTU
1200-38400bps
安装方式嵌入式
外形尺寸（长×宽×高(mm) 面板尺寸96x96x96，安装尺寸90x90x90，开孔尺寸91x91x91，深度90
4.2.1 测量数据
A). 三相相电压、三相线电压
B). 三相电流
C). 直接接入220/380V电压，更高电压可使用电压互感器
D). 对于x/1A或x5A电流互感器，其一次值可编程
4.2.2 开关量输入
仪表最多支持4路开关量输入，开关量输入采用干接点输入方式，用于监测如故障报警节点、分合闸状态、手车位置、电容补偿柜电容投入状态等，开关量输入状态信息可以就地显示或通过通信接口远传。
4.2.3 通信
仪表至少带有一路RS-485通信接口，采用Modbus-RTU协议。
RS485通信接口应使用屏蔽双绞线连接，一条总线最多可连接32台设备，在总线始端和末端可使用终端电阻进行连接。
（应提供具体的报文格式和通讯地址表）
4.3 铭牌
4.3.1 铭牌应包括以下内容：
A）制造厂名称和商标；
5 技术规格
参比电压3×220（380）V，3×57.7（100）V，3×100V
参比电流5A配置，输入范围1~6A，1A配置，输入范围1~1.2A 门槛值：5A配置5mA，1A配置5mA，
最大电流最大电流为参比电流的 4 倍及以上过载能力 1.2In，连续工作，20 In，允许1s；参比频率50Hz
精度等级0.5S 级；无功2 级
表计精度要求0.5级，并提供表计的量程参数（计量位数）
起动电流0.2%Ib(In)（互感器接入式，1 级）,0.4%Ib(In) (直接接入式，1 级)，0.1%Ib(In)（0.2S 级、0.5S 级）
工作范围0.9Un～1.1Un(扩展工作范围0.8Un～1.15Un)
温度范围户内式：-10℃～45℃（极限-25℃～60℃）户外式：-25℃～60℃（极限-40℃～70℃）
相对湿度≤95%
谐波监测2～21次谐波（表计需要有谐波功能，根据企业（例如医院/精密制造等企业，对于电能质量要求高）需求和不同，针对性采集）
功率消耗电压线路有功功率≤1.5W，视在功率≤6VA（辅助电源供电时，视在功率≤0.5VA）
辅助电源有功功率≤1.5W，视在功率≤10VA
电流线路互感器接入式≤0.2VA; 直接接入式≤0.4VA
设计寿命10 年
波特率推荐19200及以上，最低9600 通讯接口RS485通讯
表计协议DL/T645-2007，modbus协议时钟带时标上传
6 贮存、安装及运行维护
制造商应在安装、使用说明书中给出下列各点。
6.1 运输、贮存和安装过程中的必要条件
在订货时，制造厂所规定的周围空气温度和湿度，在运输、贮存及安装不能保证时。
应给出相应的说明。
6.2 安装
制造厂提供的安装、使用说明书至少应包括以下内容。
6.2.1 开箱的内容包括开箱、专用工具、工作程序及方法，均应详细说明。
6.2.2 应包括下列资料：
a）辅助回路的接线图；
b）接地连接要求；
c）Modbus-RTU 通信协议报文格式；
d）通信地址信息表；
e）产品支持的MODBUS-RTU 功能码。
6.2.3 应给出整个产品安装完毕和全部接线完成后的安装工艺质量标准、检查试验项目及试验标准。
6.3 维护
6.3.1 制造厂应给出维护工作内容的说明、操作次数、运行时间或其他合适的判据，即在达到上述规定的操作次数或运行时间后，设备应进行检修或更换。
6.3.2 仪表、继电保护等二次回路及辅助元件应给出以下内容：
a）单个组件特性的出厂试验记录；
b）哪些部分应定期检查。
6.3.3 电气连接应给出以下内容：
a）哪些电气连接部位应进行检查；
b）电气连接检修的工艺质量标准。
6.3.4 产品对环境的适应给出以下内容：
a）产品必须保持在怎样的环境条件下使用；
b）关于保持清洁和防止腐蚀方法的有关说明。
6.3.5 零、配件应给出以下内容：
a）随产品带的易损易耗零、部件品种及数量的清单；
b）维护检修中常用零、部件的图表，其内容包括零件或部件名称和应储数量、制造厂图号(或备件编号)、简单几何图形及应安装使用的部位。
6.3.6 专用工具应给出以下内容：
b）随产品所带专用工具的品种、数量清单，清单中还包括工具名称、简单几何图
形、制造厂图号(或编号)、以及各工具的使用方法。
