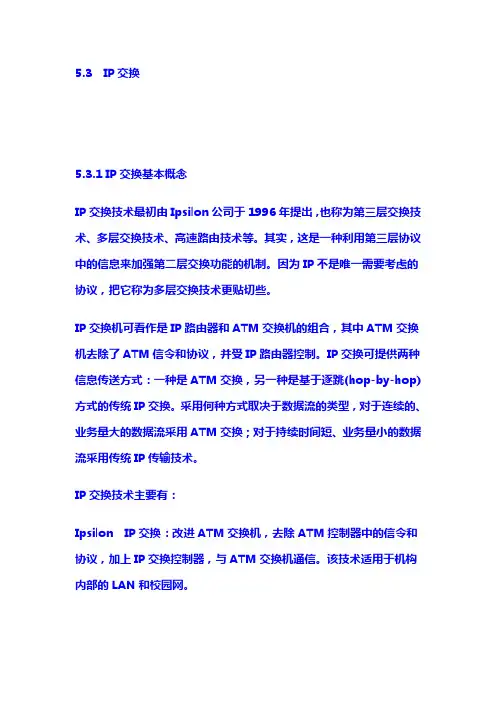

5.3IP交换5.3.1 IP交换基本概念IP交换技术最初由Ipsilon公司于1996年提出，也称为第三层交换技术、多层交换技术、高速路由技术等。
其实，这是一种利用第三层协议中的信息来加强第二层交换功能的机制。
因为IP不是唯一需要考虑的协议，把它称为多层交换技术更贴切些。
IP交换机可看作是IP路由器和ATM交换机的组合，其中ATM交换机去除了ATM信令和协议，并受IP路由器控制。
IP交换可提供两种信息传送方式：一种是ATM交换，另一种是基于逐跳(hop-by-hop)方式的传统IP交换。
采用何种方式取决于数据流的类型，对于连续的、业务量大的数据流采用ATM交换；对于持续时间短、业务量小的数据流采用传统IP传输技术。
IP交换技术主要有：Ipsilon IP交换：改进ATM交换机，去除ATM控制器中的信令和协议，加上IP交换控制器，与ATM交换机通信。
该技术适用于机构内部的LAN 和校园网。
Cisco标签交换：给数据包贴上标签，此标签在交换节点读出，判断包传送路径。
该技术适用于大型网络和Internet。
3Com快速IP交换(Fast IP)：侧重数据策略管理、优先原则和服务质量。
Fast IP协议保证实时音频或视频数据流能得到所需的带宽。
Fast IP支持其它协议(如IPX)，可以运行在除ATM外的其它交换环境中。
客户机需要有设置优先等级的软件。
IBM聚类基于路由的IP交换ARIS(Aggregate Route－based IP Switching)：与Cisco的标签交换技术相似，包上附上标记，借以穿越交换网。
ARIS一般用于ATM网，也可扩展到其它交换技术。
边界设备是进入ATM交换环境的入口，含有第三层路由映射到第二层虚电路的路由表。
允许ATM网同一端两台以上的计算机通过一条虚电路发送数据，从而减少网络流量。
基于ATM的多协议MPOA(MultiProtocol Over ATM)：ATM论坛提出的一种规范。

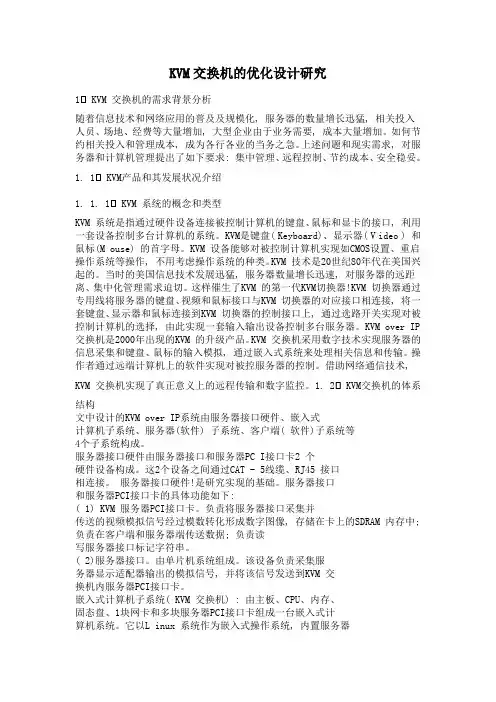

KVM交换机的优化设计研究1 KVM 交换机的需求背景分析随着信息技术和网络应用的普及及规模化, 服务器的数量增长迅猛, 相关投入人员、场地、经费等大量增加, 大型企业由于业务需要, 成本大量增加。
如何节约相关投入和管理成本, 成为各行各业的当务之急。
上述问题和现实需求, 对服务器和计算机管理提出了如下要求: 集中管理、远程控制、节约成本、安全稳妥。
1. 1 KVM产品和其发展状况介绍1. 1. 1 KVM 系统的概念和类型KVM 系统是指通过硬件设备连接被控制计算机的键盘、鼠标和显卡的接口, 利用一套设备控制多台计算机的系统。
KVM是键盘( Keyboard)、显示器( V ideo ) 和鼠标(M ouse) 的首字母。
KVM 设备能够对被控制计算机实现如CMOS设置、重启操作系统等操作, 不用考虑操作系统的种类。
KVM 技术是20世纪80年代在美国兴起的。
当时的美国信息技术发展迅猛, 服务器数量增长迅速, 对服务器的远距离、集中化管理需求迫切。
这样催生了KVM 的第一代KVM切换器!KVM 切换器通过专用线将服务器的键盘、视频和鼠标接口与KVM 切换器的对应接口相连接, 将一套键盘、显示器和鼠标连接到KVM 切换器的控制接口上, 通过选路开关实现对被控制计算机的选择, 由此实现一套输入输出设备控制多台服务器。
KVM over IP 交换机是2000年出现的KVM 的升级产品。
KVM 交换机采用数字技术实现服务器的信息采集和键盘、鼠标的输入模拟, 通过嵌入式系统来处理相关信息和传输。
操作者通过远端计算机上的软件实现对被控服务器的控制。
借助网络通信技术,KVM 交换机实现了真正意义上的远程传输和数字监控。
1. 2KVM交换机的体系结构文中设计的KVM over IP系统由服务器接口硬件、嵌入式计算机子系统、服务器(软件) 子系统、客户端( 软件)子系统等4个子系统构成。
服务器接口硬件由服务器接口和服务器PC I接口卡2 个硬件设备构成。

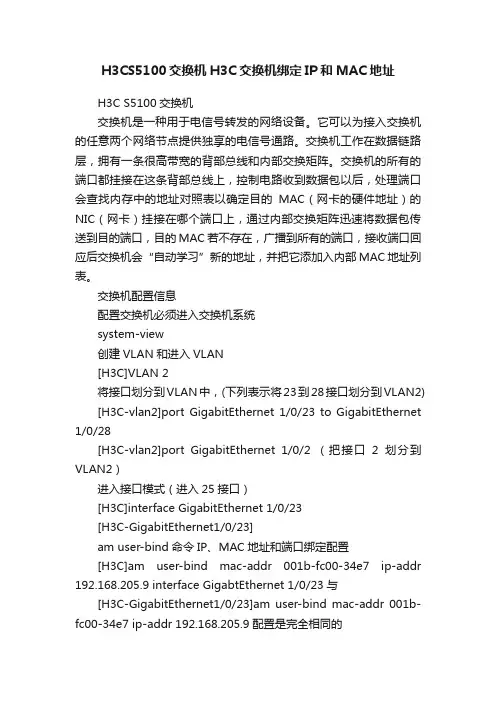

H3CS5100交换机H3C交换机绑定IP和MAC地址H3C S5100交换机交换机是一种用于电信号转发的网络设备。
它可以为接入交换机的任意两个网络节点提供独享的电信号通路。
交换机工作在数据链路层，拥有一条很高带宽的背部总线和内部交换矩阵。
交换机的所有的端口都挂接在这条背部总线上，控制电路收到数据包以后，处理端口会查找内存中的地址对照表以确定目的MAC（网卡的硬件地址）的NIC（网卡）挂接在哪个端口上，通过内部交换矩阵迅速将数据包传送到目的端口，目的MAC若不存在，广播到所有的端口，接收端口回应后交换机会“自动学习”新的地址，并把它添加入内部MAC地址列表。
交换机配置信息配置交换机必须进入交换机系统system-view创建VLAN和进入VLAN[H3C]VLAN 2将接口划分到VLAN中，(下列表示将23到28接口划分到VLAN2) [H3C-vlan2]port GigabitEthernet 1/0/23 to GigabitEthernet 1/0/28[H3C-vlan2]port GigabitEthernet 1/0/2 （把接口2划分到VLAN2）进入接口模式（进入25接口）[H3C]interface GigabitEthernet 1/0/23[H3C-GigabitEthernet1/0/23]am user-bind命令IP、MAC地址和端口绑定配置[H3C]am user-bind mac-addr 001b-fc00-34e7 ip-addr 192.168.205.9 interface GigabtEthernet 1/0/23与[H3C-GigabitEthernet1/0/23]am user-bind mac-addr 001b-fc00-34e7 ip-addr 192.168.205.9配置是完全相同的查看配置命令：[H3C]display am user-bind注意：同一IP或MAC地址不可以在同一模式下绑定两次，模式是指接口模式或全局模式MAC地址和端口绑定配置第一种：进入系统视图。

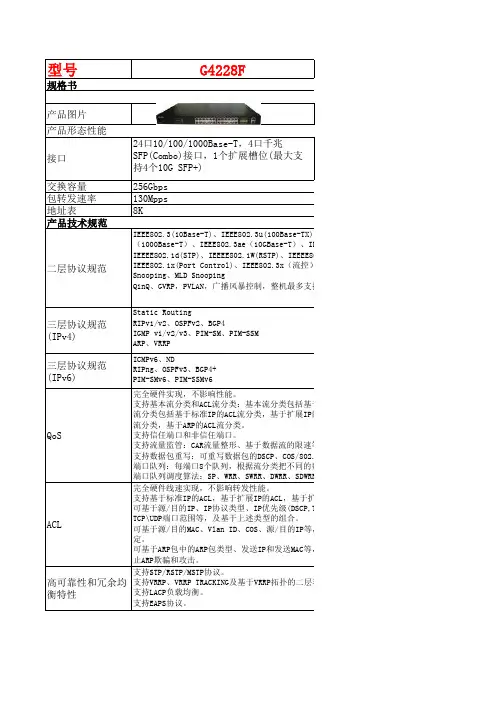

型号G4228F 产品图片接口24口10/100/1000Base-T，4口千兆SFP(Combo)接口，1个扩展槽位(最大支持4个10G SFP+)交换容量包转发速率地址表二层协议规范三层协议规范(IPv4)三层协议规范(IPv6)QoSACL 高可靠性和冗余均衡特性规格书产品形态性能256Gbps 130Mpps 8K完全硬件实现，不影响性能。
支持基本流分类和ACL流分类：基本流分类包括基于COS\TOS\DSCP\IPv6 FlowLabel进行分类，ACL 流分类包括基于标准IP的ACL流分类，基于扩展IP的ACL流分类，基于扩展MAC（包括VLAN ID）的ACL流分类，基于ARP的ACL流分类。
支持信任端口和非信任端口。
支持流量监管：CAR流量整形、基于数据流的限速等功能。
支持数据包重写：可重写数据包的DSCP、COS/802.1p优先级、TOS等字段。
端口队列：每端口8个队列，根据流分类把不同的数据流映射到端口的不同的队列。
端口队列调度算法：SP、WRR、SWRR、DWRR、SDWRR等队列调度算法。
完全硬件线速实现，不影响转发性能。
支持基于标准IP的ACL，基于扩展IP的ACL，基于扩展MAC的ACL和基于ARP的ACL。
可基于源/目的IP、IP协议类型、IP优先级(DSCP,TOS,Precedence)、TCP\UDP源和目的端口号，TCP\UDP端口范围等，及基于上述类型的组合。
可基于源/目的MAC、Vlan ID、COS、源/目的IP等，及基于上述类型的组合，可实现IP+MAC+PORT绑定。
可基于ARP包中的ARP包类型、发送IP和发送MAC等，及基于上述类型的组合，可实现ARP绑定，可防止ARP欺骗和攻击。
支持STP/RSTP/MSTP协议。
支持VRRP、VRRP TRACKING及基于VRRP拓扑的二层环路协议。
支持LACP负载均衡。
支持EAPS协议。
产品技术规范IEEE802.3(10Base-T)、IEEE802.3u(100Base-TX)、I（1000Base-T）、IEEE802.3ae（10GBase-T）、IEEE802.3ak(10GBASE-CX4)、IEEE802.1Q(VLAN)、IEEEE802.1d(STP)、IEEEE802.1W(RSTP)、IEEEE802.1S(MSTP)、IEEE802.1p(COS)、IEEE802.1x(Port Control)、IEEE802.3x（流控）、IEEE802.3ad(LACP)、Port Mirror、IGMP Snooping、MLD SnoopingQinQ、GVRP，PVLAN，广播风暴控制，整机最多支持4K个VLANStatic RoutingRIPv1/v2、OSPFv2、BGP4IGMP v1/v2/v3、PIM-SM、PIM-SSMARP、VRRPICMPv6、NDRIPng、OSPFv3、BGP4+PIM-SMv6、PIM-SSMv6G4228X24口千兆SFP接口，4口10/100/1000Base-T (Combo)，1个扩展槽位(最大支持4个10G SFP+)流分类包括基于COS\TOS\DSCP\IPv6 FlowLabel进行分类，ACL ，基于扩展IP的ACL流分类，基于扩展MAC（包括VLAN ID）的数据流的限速等功能。

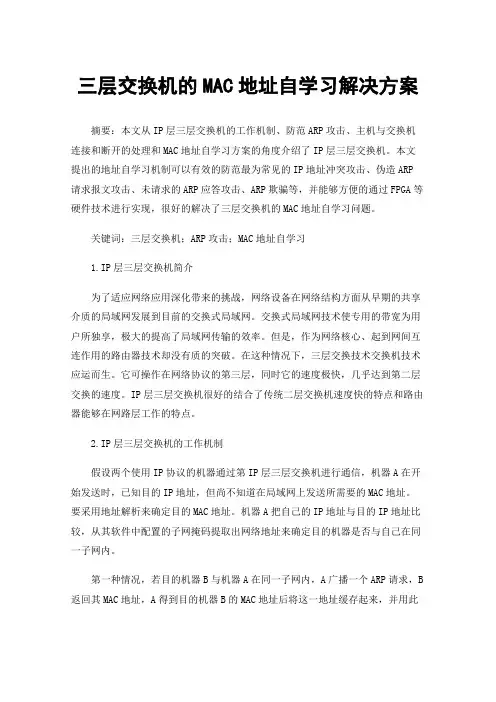

三层交换机的MAC地址自学习解决方案摘要：本文从IP层三层交换机的工作机制、防范ARP攻击、主机与交换机连接和断开的处理和MAC地址自学习方案的角度介绍了IP层三层交换机。
本文提出的地址自学习机制可以有效的防范最为常见的IP地址冲突攻击、伪造ARP 请求报文攻击、未请求的ARP应答攻击、ARP欺骗等，并能够方便的通过FPGA等硬件技术进行实现，很好的解决了三层交换机的MAC地址自学习问题。
关键词：三层交换机；ARP攻击；MAC地址自学习1.IP层三层交换机简介为了适应网络应用深化带来的挑战，网络设备在网络结构方面从早期的共享介质的局域网发展到目前的交换式局域网。
交换式局域网技术使专用的带宽为用户所独享，极大的提高了局域网传输的效率。
但是，作为网络核心、起到网间互连作用的路由器技术却没有质的突破。
在这种情况下，三层交换技术交换机技术应运而生。
它可操作在网络协议的第三层，同时它的速度极快，几乎达到第二层交换的速度。
IP层三层交换机很好的结合了传统二层交换机速度快的特点和路由器能够在网路层工作的特点。
2.IP层三层交换机的工作机制假设两个使用IP协议的机器通过第IP层三层交换机进行通信，机器A在开始发送时，已知目的IP地址，但尚不知道在局域网上发送所需要的MAC地址。
要采用地址解析来确定目的MAC地址。
机器A把自己的IP地址与目的IP地址比较，从其软件中配置的子网掩码提取出网络地址来确定目的机器是否与自己在同一子网内。
第一种情况，若目的机器B与机器A在同一子网内，A广播一个ARP请求，B 返回其MAC地址，A得到目的机器B的MAC地址后将这一地址缓存起来，并用此MAC地址封包转发数据，第二层交换模块查找MAC地址表确定将数据包发向目的端口。
第二种情况，若两个机器不在同一子网内，如发送机器A要与目的机器C通信，发送机器A要向“缺省网关”发出ARP包，而“缺省网关”的IP地址已经在系统软件中设置。
这个IP地址实际上对应第IP层三层交换机的第三层交换模块。

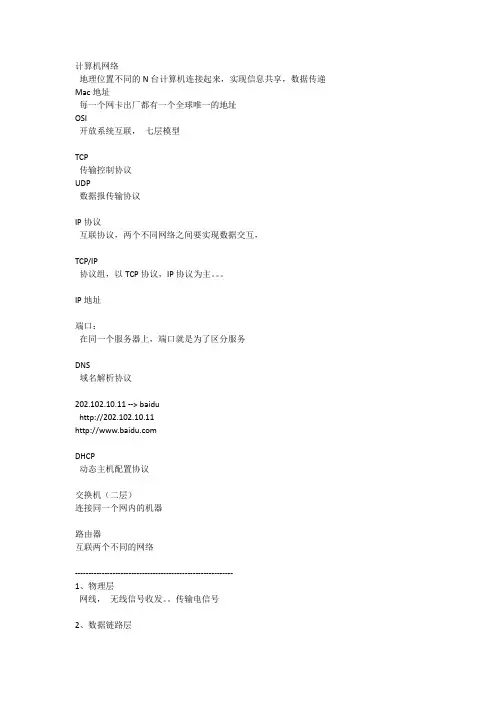

计算机网络地理位置不同的N台计算机连接起来，实现信息共享，数据传递Mac地址每一个网卡出厂都有一个全球唯一的地址OSI开放系统互联，七层模型TCP传输控制协议UDP数据报传输协议IP协议互联协议，两个不同网络之间要实现数据交互，TCP/IP协议组，以TCP协议，IP协议为主。
IP地址端口：在同一个服务器上，端口就是为了区分服务DNS域名解析协议202.102.10.11 --> baiduhttp://202.102.10.11DHCP动态主机配置协议交换机（二层）连接同一个网内的机器路由器互联两个不同的网络-----------------------------------------------------------1、物理层网线，无线信号收发。
传输电信号2、数据链路层网络要想实现传输，必须有源MAC和目的MAC3、网络层涉及到跨不同网络传输，需要IP4、传输层TCP,UDP5、会话层传递数据，建立连接，这个连接就叫做会话，管理会话6、表示层涉及到数据的编码格式7、应用层应用程序一般来说5,6,7三层，叫做PDUTCP和UDP的不同：TCP：面向连接，可靠的传输UDP：面向无连接，不可靠的传输同等网络环境下，UDP传输效率远远高于TCP-----------------------------------------ARP地址查找协议一个网卡，可以绑定多个IP地址IPV4IP地址--》网络号+主机号NAT:将内网的地址转成公网的地址0XXXXXXX子网掩码用来区分IP地址到底在哪个网络61.48.167.25255.255.255.19200111101 00110000 10100111 0001100111111111 11111111 11111111 1100000000111101 00110000 10100111 00000000 --》61.48.167.061.48.167.224255.255.255.19200111101 00110000 10100111 1110000011111111 11111111 11111111 1100000000111101 00110000 10100111 11000000 --> 61.48.167.192------------------------------------------建议子网掩码是连续的1，如果包含0--------------------------------------------交换机转发原理：11 --》44源MAC：11目的mac：?ARP -->MAC地址查找，广播“谁是44？”AA交换机（有自动学习功能）：端口1 11BB交换机端口3 1144做出响应BB交换机端口3 11端口2 44AA交换机（有自动学习功能）：端口1 11端口3 44源MAC:11目的MAC:44常识：广播不能跨网段AA端口1 11端口2 22端口3 33端口3 44arp -a--》显示本地的mac地址表路由器：互联不同网络的，不是互联PC---------------------------------源MAC: 1.1 1.1_MAC目的MAC:2.2 ???ARP:"谁是2.2"路由器接到广播，发现地址是右侧网段的由于广播不能跨网段，所以把路由器的MAC地址给了目的mac源MAC: 1.1 1.1_MAC目的MAC:2.2 1.3_mac路由器接收到了信息,转发到了2.2-----------------------代理ARP-------------------------------JAVA_HOME JDK的家目录JDK_HOME /jre对于JAVA开发出来的程序JRE -->java 运行环境-----------------------PATH --》所有的系统命令，如果想要直接执行，C:\ProgramFiles\nodejs\;%SystemRoot%\system32;%SystemRoot%;%SystemRoot%\system32\wbem;D:\orac le\product\10.2.0\db_1\BIN;%JAVA_HOME%\bin;C:\Program Files (x86)\MySQL\MySQL Server 5.5\bin;D:\mongoDB\mongodb-win32-x86_64-2.2.7\bin;C:\Program Files (x86)\Bitvise SSH Client--------------------------CLASSPATH.;%JAVA_HOME%/libHelloworld.javapublic class Helloworld{public static void main(String[] args){System.out.println("helloworld");}}。
S3610_S5510系列交换机IPv4/IPv6双协议栈的配
置
一组网需求：
配置交换机同时支持IPv4/IPv6功能，实现双协议栈功能。
二组网图：
无
三配置步骤：
1．进入系统视图
<Switch> system-view
2．切换设备运行时支持的协议栈模式
[Switch] switch-mode dual-ipv4-ipv6
3．使能IPv6功能
[Switch] ipv6
4．进入接口视图
[Switch] interface vlan 1
5．配置接口的IPv4地址
[Switch-interface-Vlan1] ip address 1.0.0.1 24
6．配置IPv6全球单播地址
[Switch-interface-Vlan1] ipv6 address 3001::1/64
7．配置IPv6链路本地地址
[Switch-interface-Vlan1] ipv6 address auto link-local
四配置关键点：
1．执行switch-mode命令切换的协议栈只有在重启设备后才能生效。
2．在启动双协议栈功能之前，必须先将设备运行模式切换到IPv4/IPv6双协议栈模式，即执行switch-mode dual-ipv4-ipv6命令；否则，即使启动双协议栈，设备也不支持IPv6报文的转发。
3．本案例还适用于H3C S5500系列交换机。
