第章园林制图的基本知识和基本技能(1)第章园林制图的基本知识和基本技能园林制图是指用各种制图方法和技术，对园林设计方案进行表达和展示。

园林制图既有艺术性，也有科学性，是园林设计和规划不可缺少的一环。

以下是园林制图的基本知识和基本技能。

一、基本知识1. 比例尺比例尺是指地图上表示真实地面距离与地图上距离的比率。

比例尺有数值比例尺和图形比例尺两种。

数值比例尺如1:500，表示实际长度与显示长度的比例为1：500。

图形比例尺是用比例尺图形表示比例尺的大小。

2. 坐标系统坐标系统是地图上各点的坐标表示方法，主要有平面直角坐标法和极坐标法两种。

平面直角坐标法把地图上某点的位置用“横坐标”和“纵坐标”表示。

极坐标法是用角和半径表示地图上某点的位置。

3. 地形符号地形符号是表示地图上各种自然地物的符号。

一般分为地貌符号、水系符号、草地符号、森林符号、道路符号、建筑物符号等。

4. 投影方式投影方式是指将三维物体投影到二维平面的方法。

常用的有正射投影、等角投影、斜投影等。

选用合适的投影方式有助于保持图形在不同比例尺下的比例关系。

二、基本技能1. 手绘绘图手绘绘图是制图的传统方法，它要求制图人员具备较高的绘画技能和良好的审美能力。

手绘制图可以更好地表达设计者的意图，体现设计的个性和艺术特色。

2. CAD制图CAD指计算机辅助设计。

它是将手绘绘图和计算机技术相结合的一种现代化制图方法。

CAD制图具有速度快、精度高、修改方便等优点，成为现代园林制图的主要工具。

3. 建模制图建模制图是利用三维建模软件进行制图。

它能够更加真实地模拟设计效果，使人们能够更好地了解设计方案。

建模制图也常用于高档景观的制图。

4. 掌握制图规范不同的制图表达会有不同的制图规范规定。

准确理解和掌握规范，遵守规范标准，有助于制作出高质量的园林制图。

同时，规范的掌握也可以更好地协调园林规划设计的各个方面，使园林设计和规划更加统一合理。

以上是园林制图的基本知识和基本技能，园林制图技能的掌握需要不断的练习和实践，通过不断学习和提升技能，提升制图水平，为园林设计和规划作出更加理想的表现。

园林制图的知识点总结一、园林设计原理1.1 园林设计的基本原则园林设计的基本原则包括合理性、功能性、美观性和可持续性。

设计师需要综合考虑场地的自然环境、功能需求和美学要求，确保设计方案符合客户的要求和场地的特点，并能够长期维持良好的状态。

1.2 几何图形园林设计中常用的几何图形包括圆形、方形、椭圆形、三角形等，设计师需要根据场地的大小和形状，选择合适的几何图形进行布局和组合，以实现景观的统一和协调。

1.3 植物配置园林设计中植物的配置是至关重要的，设计师需要考虑植物的成熟高度、树种的习性、树冠的形态等因素，合理布局植物，以达到美化环境、遮荫和通风等功能。

1.4 地形设计地形设计主要指场地的高低起伏、地势特点、坡度等自然地形的处理，通过地形设计，可以创造出不同的空间层次和景观效果，使整个场地呈现出丰富的变化和动感。

1.5 水体设计水体是园林设计中常见的要素，包括喷泉、水池、人工湖等，通过水体的设计可以增加整体的景观效果、改善环境、增加空气湿度等。

1.6 灯光设计灯光设计在园林中的应用越来越广泛，可以提升夜间的景观效果，营造浪漫氛围，增加安全性等。

二、园林制图技术2.1 图纸规范园林制图需要严格遵守相关的图纸规范，包括图幅比例、字号规范、线条规范等。

通常采用国家标准的图纸规范，如《建筑制图规范》(GB 5009)。

2.2 制图工具园林制图的工具包括手绘工具和计算机辅助设计软件。

手绘工具主要包括绘图板、比例尺、各种绘图工具、颜料等。

计算机辅助设计软件主要包括AutoCAD、SketchUp、Photoshop 等。

2.3 制图技巧园林制图需要设计师掌握一定的制图技巧，包括线条的处理、图形的表达、颜色的运用等。

设计师需要能够清晰、准确地表达设计意图，为工程的施工提供依据。

2.4 构图原理构图原理是指在绘图时要注意构图的比例、结构、重心、对称等因素，以达到视觉上的平衡和美感。

2.5 多种制图方法园林制图需要掌握多种制图方法，包括平面图、立面图、剖面图、透视图、树木平面图、绿化图等，不同的图种适用于不同的设计阶段和表达需求。

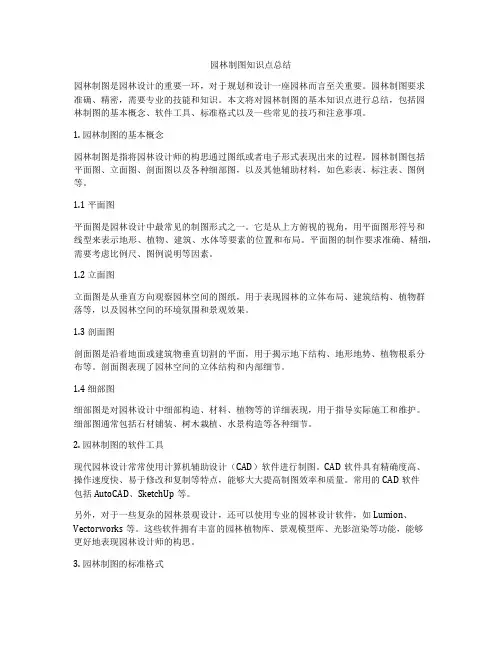

园林制图知识点总结园林制图是园林设计的重要一环，对于规划和设计一座园林而言至关重要。

园林制图要求准确、精密，需要专业的技能和知识。

本文将对园林制图的基本知识点进行总结，包括园林制图的基本概念、软件工具、标准格式以及一些常见的技巧和注意事项。

1. 园林制图的基本概念园林制图是指将园林设计师的构思通过图纸或者电子形式表现出来的过程。

园林制图包括平面图、立面图、剖面图以及各种细部图，以及其他辅助材料，如色彩表、标注表、图例等。

1.1 平面图平面图是园林设计中最常见的制图形式之一。

它是从上方俯视的视角，用平面图形符号和线型来表示地形、植物、建筑、水体等要素的位置和布局。

平面图的制作要求准确、精细，需要考虑比例尺、图例说明等因素。

1.2 立面图立面图是从垂直方向观察园林空间的图纸，用于表现园林的立体布局、建筑结构、植物群落等，以及园林空间的环境氛围和景观效果。

1.3 剖面图剖面图是沿着地面或建筑物垂直切割的平面，用于揭示地下结构、地形地势、植物根系分布等。

剖面图表现了园林空间的立体结构和内部细节。

1.4 细部图细部图是对园林设计中细部构造、材料、植物等的详细表现，用于指导实际施工和维护。

细部图通常包括石材铺装、树木栽植、水景构造等各种细节。

2. 园林制图的软件工具现代园林设计常常使用计算机辅助设计（CAD）软件进行制图。

CAD软件具有精确度高、操作速度快、易于修改和复制等特点，能够大大提高制图效率和质量。

常用的CAD软件包括AutoCAD、SketchUp等。

另外，对于一些复杂的园林景观设计，还可以使用专业的园林设计软件，如Lumion、Vectorworks等。

这些软件拥有丰富的园林植物库、景观模型库、光影渲染等功能，能够更好地表现园林设计师的构思。

3. 园林制图的标准格式园林设计各种图纸的制作需要遵守一定的标准格式，以确保图纸的准确性、统一性和可读性。

3.1 比例尺图纸上的比例尺是表示绘图图形与实际尺寸之间比例关系的符号，用来表示图纸的缩放比例。

园林制图复习资料第⼀章绪论⼯程图及作⽤⼯程图：按⼀定的规则和⽅法并遵照国家⼯程建设标准有关规定绘制的，来准确表达⼯程物体的形状、⼤⼩、位置，并说明有关技术要求的图样——“⼯程界的语⾔”。

作⽤：1.审批建设⼯程项⽬的依据；2.在⽣产施⼯中，是备料和施⼯的依据；3.在竣⼯时，是进⾏质量检查和验收，评价⼯程优劣的依据；4.编制⼯程概算、预算和决算及审核⼯程造价的依据。

园林⼯程图的内容及作⽤园林建设经过两个过程：设计：把园林建设任务中的⽂字资料和⼈们的空间构思结果通过整套的“设计图纸”表⽰出来。

施⼯：根据设计图纸把“园”建造起来。

园林设计图和施⼯图统称为园林⼯程图园林设计图：设计⼈员综合运⽤⼭⽯、⽔体、植物和建筑等造园要素，经过艺术构思和合理布局所绘制的图样。

施⼯图：指导施⼯⽤的整套图纸PS：图⽰原理和绘图⽅法⼀致，但表达内容的深⼊程度、详细程度、准确程度不同。

第⼆章基础知识（填空判断）第⼀节绘图⼯具丁字尺：⼜称T形尺，由互相垂直的尺头和尺⾝组成，尺⾝上有刻度的⼀侧称为⼯作边。

绘图铅笔：画粗实线常⽤2B或B的铅笔；画细实线、细点划线和写字，常⽤H或HB的铅笔，画底稿线常⽤2H的铅笔。

针管笔：⼜叫绘图墨⽔笔，是⽐较新型的上墨⼯具，它能像钢笔⼀样吸⽔、储⽔，且有0.1—1.2mm不同的型号，可以画出不同线宽的墨线。

设计制图中⾄少要具有粗、中、细三种不同管径的针管笔圆规：按顺时针⽅向转动圆规，规⾝略向前倾。

作同⼼圆或同⼼圆弧时，应保护圆⼼，先作⼩圆。

分规：截取线段、量取尺⼨、等分直线或圆弧。

⽐例尺：度量某⽐例下图上线段的实际长度或将实际尺⼨换算成图上尺⼨的⼯具。

三棱⽐例尺标有六种⽐例（1：100——1：600）。

第⼆节制图常规图纸幅⾯：各号基本幅⾯的尺⼨关系是：沿上⼀号幅⾯的长边对裁，即为下⼀号幅⾯的⼤⼩，对裁时去掉⼩数点后⾯的数字。

幅⾯的长边与短边的⽐例L:B= 21/2。

A0号图纸的⾯积为1m2。

图纸幅画的加长：在加长时只加长长边，短边⼀般不加长。
