电缆保护管的规格及外形尺寸表

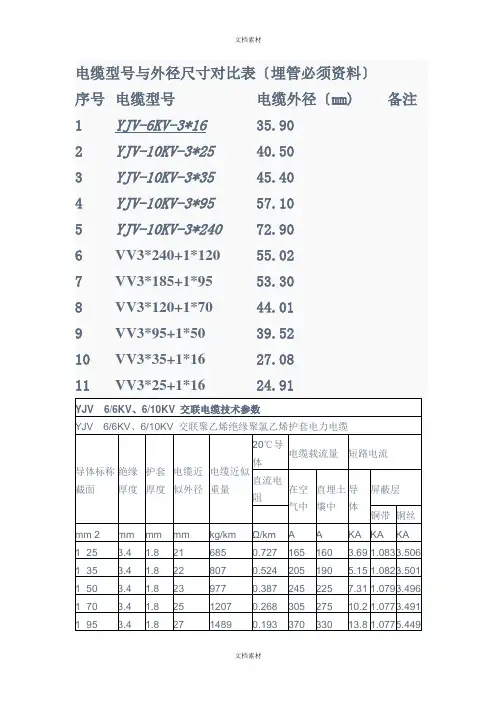

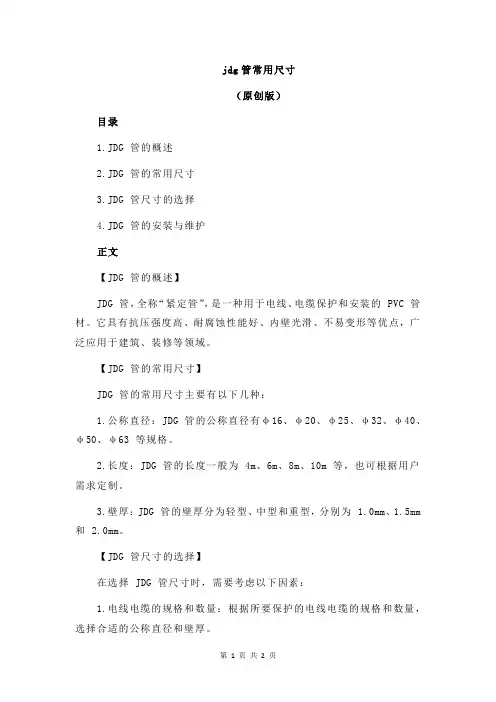

jdg管常用尺寸
（原创版）
目录
1.JDG 管的概述
2.JDG 管的常用尺寸
3.JDG 管尺寸的选择
4.JDG 管的安装与维护
正文
【JDG 管的概述】
JDG 管，全称“紧定管”，是一种用于电线、电缆保护和安装的 PVC 管材。

它具有抗压强度高、耐腐蚀性能好、内壁光滑、不易变形等优点，广泛应用于建筑、装修等领域。

【JDG 管的常用尺寸】
JDG 管的常用尺寸主要有以下几种：
1.公称直径：JDG 管的公称直径有φ16、φ20、φ25、φ32、φ40、φ50、φ63 等规格。

2.长度：JDG 管的长度一般为 4m、6m、8m、10m 等，也可根据用户需求定制。

3.壁厚：JDG 管的壁厚分为轻型、中型和重型，分别为 1.0mm、1.5mm 和 2.0mm。

【JDG 管尺寸的选择】
在选择 JDG 管尺寸时，需要考虑以下因素：
1.电线电缆的规格和数量：根据所要保护的电线电缆的规格和数量，选择合适的公称直径和壁厚。

2.安装环境：根据安装环境的不同，选择合适的长度和壁厚。

3.工程预算：在满足使用要求的前提下，综合考虑工程预算，选择经济适用的尺寸。

【JDG 管的安装与维护】
1.安装：在安装 JDG 管时，应将管材固定牢固，接口处应采用专用胶粘剂粘接，确保密封。

2.维护：在使用过程中，要定期检查 JDG 管的使用情况，发现损坏、老化等现象时，应及时更换。

综上所述，JDG 管作为电线、电缆保护和安装的理想选择，具有多种尺寸可供选择。

在选择时，应根据实际需求和安装环境，综合考虑尺寸、壁厚、长度等因素，确保安装质量和使用安全。

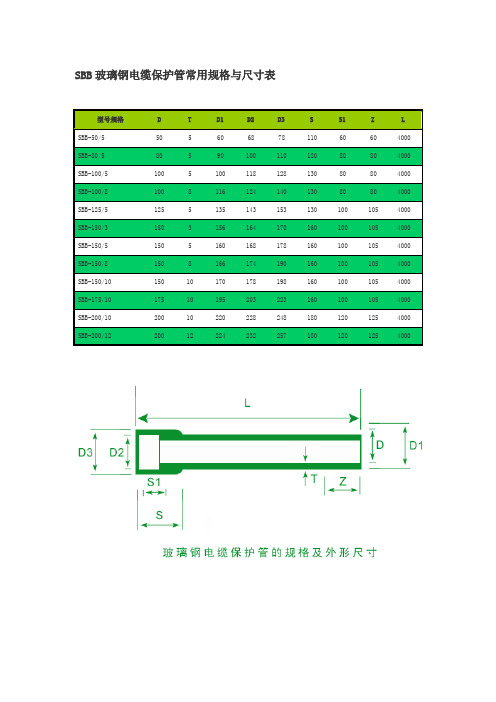

SBB玻璃钢电缆保护管常用规格与尺寸表
* 高强度
抗外载能力强，玻璃钢电缆保护管的社会经济效益可直接用于行车道下直埋，不需构筑混凝土保护层，能加快电缆工程建设进度，因而施工费用大大降低，具有显著的社会经济效益。

* 耐腐蚀
经过专门设计的玻璃钢电缆保护管能够抵抗酸、碱、盐、未经处理的污水、腐蚀性土壤和地下水等众多化学流体的侵蚀，比传统导管的使用寿命长，其设计使用寿命达到50年以上。

* 阻燃、耐热抗冻性好
玻璃钢电缆保护管可在-50℃—130℃长期使用而不变形。

* 电绝缘性能好
无涡流损耗和电腐蚀、节能，适用于电缆敷设；载流量大，热阻小，对电缆的正常运行无任何不利影响。

* 柔性系统
管材有柔性，再配以挠性接头，能抵御外界重压和基础沉降所引起的破坏。

* 光洁度高
玻璃钢电缆保护管内壁直接与模具相接触，表面非常光滑，无毛刺，穿缆轻滑，不会刮伤电缆。

* 施工安装快捷方便
玻璃钢电缆保护管采用承插式的连接方式，方便安装连接；接头处采用橡胶密封圈，适应热胀冷缩，又可防止泥沙进入。

* 自重轻、运输安装方便
玻璃钢电缆保护管重量只有钢管的1/4，混凝土的1/5。

安装施工简捷方便，一人即可抬动，两人便可就地安装，能大大缩短施工周期，降低安装费用。

同时又可避免道路开挖暴露时间过长，影响城市交通秩序等问题。

玻璃钢电缆保护管
玻璃钢电缆保护管
产品技术指标。

XXXXX公司集中规模招标采购电缆保护管技术规范高密度聚乙烯（HDPE）电缆护套管、PE电缆护套管、聚氯乙烯（PVC）双壁波纹电缆护套管、碳素螺纹电缆护套管XXXXX公司2023年12月一、总则1.本技术规范用于工程所需的高密度聚乙烯（HDPE）电缆护套管、PE电缆护套管、聚氯乙烯（PVC）双壁波纹电缆护套管、碳素螺纹电缆护套管的订货技术条件。

2.本技术条件书提出了最低限度的技术要求，但未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应提供符合本技术条件书和现在最新的国家标准的优质产品。

3.本技术条件书所用的标准如与供方所执行的标准不一致时，按较高标准执行。

4.在合同签定后，我方有权因规范、标准等发生变化单方面提出补充要求。

5.投标人应提供所投标产品的试验报告；应完整提供原始报告中所有的试验数据及分项内容并填写附表中的相关内容；且此类报告应为国家认可的检验中心出具的“检验报告”。

二、环境条件1.安装地点：2.敷设在公路、城市道路和过街通道3.变电站进出线4.敷设在桥梁电缆支架上5.海拔不超过1000m6.环境温度不高于＋40℃，不低于-20℃，土壤最高温度28℃7.土壤热阻系数：1.2℃m/W8.地震烈度7度三、产品技术规范（一）、高密度聚乙烯（HDPE）电缆护套管、PE电缆护套管技术规范1规范性引用文件DL/T802.1-2007 《电力电缆用导管技术条件第1部分：导则》。

GJ/T165-2002 《高密度聚乙烯缠绕结构壁管材》。

GB1558.1-2003 《燃气用埋地聚乙烯管道系统第1部分：管材》.本技术条件对电缆导管未明确的一切技术要求均执行上述技术标准。

2型号规格尺寸2.1型号规格高密度聚乙烯电缆导管型号用二个拼音符号DS表示，导管的规格见附表1。

规格表示为：“公称外径×公称壁厚×公称长度-孔数材料分级”，材料分级为聚乙烯混配料两个级别PE80或PE100表示。

电力电缆保护管常规尺寸来源：杭州通都实业有限公司网址：◆CPVC电力常用规格（单位：mm）公称外径(mm) 壁厚(mm) 有效长度50 2.5 6000mm50 3.0 6000mm50 5.0 6000mm63 3.0 6000mm63 5.0 6000mm75 3.0 6000mm75 5.0 6000mm90 3.0 6000mm90 4.0 6000mm90 5.0 6000mm110 3.0 6000mm110 4.2 6000mm110 5.0 6000mm125 5.0 6000mm125 8.0 6000mm150 4.0 6000mm150 5.0 6000mm156 3.0 6000mm160 3.2 6000mm160 4.2 6000mm160 4.5 6000mm160 5.0 6000mm162 6.0 6000mm167 5.0 6000mm167 8.0 6000mm167 7.0 6000mm167 8.5 6000mm181 3.0 6000mm181 7.0 6000mm200 3.9 6000mm200 5.0 6000mm200 7.0 6000mm200 8.0 6000mm200 10.0 6000mm216 8.0 6000mm250 10.0 6000mm315 7.0 6000mm说明以上cpvc管规格型号，当客户有特殊要求时，经供需双方协商认可后，通都管业也可生产其它规格的导管。

热烈欢迎广大客户选用通都管业生产的cpvc高压电力电缆保护管，并希望客户在实际运用中提宝贵意见，以便通都管业的产品能不断改进和更新，期盼我们能为城市电网改造作出贡献。

◆MPP电力管常用规格型号（单位：mm）（1）普通型规格外径内径壁厚常用长度Φ110110 98 5 6000、9000、13000Φ160160 144 8 6000、9000、13000Φ180180 156 12 6000、9000、13000Φ200200 174 13 6000、9000、13000Φ225225 195 15 6000、9000、13000Φ250250 220 15 6000、9000、13000（2）加强型规格外径内径壁厚常用长度Φ110110 96 7 6000、9000、13000Φ160160 140 10 6000、9000、13000Φ180180 150 15 6000、9000、13000Φ200200 168 16 6000、9000、13000Φ225225 189 18 6000、9000、13000Φ250250 214 18 6000、9000、13000◆mpp单壁波纹管规格产品规格等级（ID）平均外径/mm 平均内径/mm 配套管枕配套管堵φ100I120 100 φ123φ100管堵φ100II120 100 φ123φ100管堵φ150I178 150 φ180 φ150管堵φ150II178 150 φ180φ150管堵φ175 I210 175 φ213φ175管堵φI75II210 175 φ213φ175管堵φ200I240 200 φ243φ200管堵φ200II240 200 φ243φ200管堵备注：①φ100，150，175为主推规格。

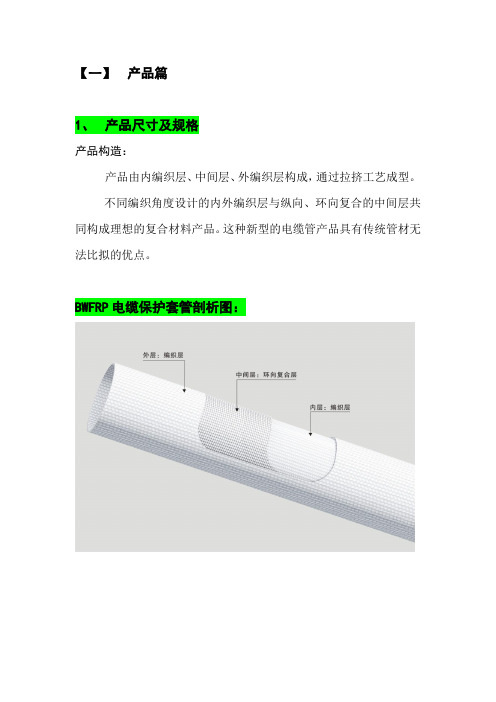

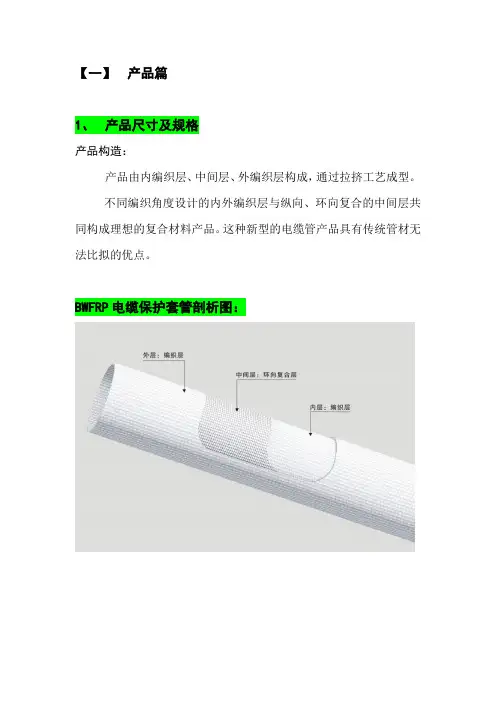

【一】产品篇1、产品尺寸及规格产品构造：产品由内编织层、中间层、外编织层构成，通过拉挤工艺成型。

不同编织角度设计的内外编织层与纵向、环向复合的中间层共同构成理想的复合材料产品。

这种新型的电缆管产品具有传统管材无法比拟的优点。

BWFRP电缆保护套管剖析图：BWFRP(纤维编绕拉挤)电缆保护套管产品规格：1、直通接头及配件：直通接头及密封圈：直通接头及密封圈尺寸：规格 d D L d1 d2 h 56X1.6 56 74 110 59.2 68 40 70X1.870 88 110 73.6 82 40 100X2.0100 125 150 104 115 60 100X3.5100 125 150 107 115 60 150X4.0150 179 170 158 166 70 150X5.5150 179 170 161 166 70 200X5.0200 235 226 210 219 80 200X6.5200 235 226 213 219 80250X7.0 250 300 320 264 280 80 250X8.5 250 300 320 267 280 802、配件：管枕：主要用于电力电缆保护套管排设固定作用，具有电绝缘优异、高强度、耐腐蚀、不易老化、安装方便等优点。

管枕的配置：管枕间距为2.0米，管枕距接头处为0.5米。

管枕链接采用燕尾销。

管枕(HDPE) 规格（mm）7080110160210260枕销(HDPE) 通用塞头规格（mm）大弧度弯管规格（mm）56 5670 70100 100150 150200 200250 250。

电缆保护管的规格及外形尺寸表:
安装与施工：
1、管道搬运
FRP复合玻璃钢电缆保护管的装卸必须采用人工扛抬的方法，切忌随意从车上抛扔，以免损坏承插口。

2、电缆沟的开挖
电缆沟的开挖宽度及深度应根据需埋设保护管层数和列数来决定，其管顶离地面不得小于500mm。

3、沟底的基础处理
地下导管一般要承受其覆盖土的荷重及外界附加的荷重(交通车辆及其所载货物的重量)。

因此对沟的基础处理应予以高度重视，不良的基础将会引起导管的z字形移位及局部应力集中，使电缆的安全遭受威胁。

对一般土壤的地段：只要在沟底敷设50-100mm的黄沙或混凝土垫层并加以压实整平即可。

对部分土壤层较差的地段为预防导致管枕的不均匀深陷，应在这些地段管枕下垫上混凝土垫板，在沟底同样需要敷设50-100mm的黄沙或混凝土垫层并加以压实整平。

电缆保护管,MPP一、总则1.本技术规用于工程所需的非开挖用MPP改性聚丙烯塑料电缆导管的订货技术条件。

2.本技术条件书提出了最低限度的技术要求，但未对一切技术细节作出规定，也未充分引述有关标准和规的条文，供方应提供符合本技术条件书和现在最新的国家标准的优质产品。

3.本技术条件书所用的标准如与供方所执行的标准不一致时，按较高标准执行。

4.在合同签定后，我方有权因规、标准等发生变化单方面提出补充要求。

5.投标人应提供所投标产品的试验报告；应完整提供原始报告中所有的试验数据及分项容并填写附表中的相关容；且此类报告应为国家认可的检验中心出具的“检验报告”。

二、环境条件1.安装地点：2.不具备开挖条件的公路、城市道路和过街通道3.海拔不超过1000m4.环境温度不高于＋40℃，不低于-20℃，土壤最高温度28℃5.土壤热阻系数：1.2℃m/W6.地震烈度7度三、产品技术规（一）、电力电缆护套管（MPP）技术规1 规性引用文件GB/T1033 塑料密度和相对密度试验方法GB/T8804.3 塑料拉伸性能试验方法GB/T1633 热塑性塑料维卡软化稳定（VST）测定GB/T2828 逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB/T2918 塑料试样状态调节的试验的标准环境GB/T3960 塑料滑动摩擦磨损试验方法GB/T8806 塑料管材尺寸测量方法GB/T9341 塑料弯曲性能试验方法GB/T9647 热塑性塑料管材环刚度的测定GB/T12670 聚丙烯（PP）树脂DL/T802.1 电力电缆用导管技术条件第1部分：总则DL/T802.7 电力电缆用导管技术条件第7部分：非开挖用改性聚丙烯塑料电缆导管2型号规格及标记2.1 规格1）管材规格表示如下Φ（公称径）×（壁厚）×（长度）（环刚度）2) 公称径：与径相关的公称尺寸，单位为mm。

3) 壁厚：导管任一点的壁厚，单位为mm。

电缆保护管,MPP埋地用技术规范MPP电缆保护管技术规范书1总则1.1本技术条件仅适用于电力电缆用MPP改性聚丙烯保护管的招标和订货。

1.2本技术条件的内容包括遵循的标准、电缆保护管的制造技术要求、试验项目和方法、验收规则、包装与标志以及买方提出使用、运行条件；向买方提供填写电缆保护管的制造工艺特点、原材料、结构和性能参数的项目清单和相关资料等技术文件。

1.3本技术条件适用于以改性聚丙烯为主要原料，加入必要的添加剂，经挤出成型的套管。

投标人提供的投标文件中需包含各种原材料性能及符合此次招标的MPP管的物理力学能，并提供相类似管子的检测检验报告。

1.4货物通过省级供电公司或省级科学技术委员会及以上的机构组织的技术鉴定。

2规范性引用文件下列标准所包含的条文，通过在本技术条件中引用而构成为本技术条件的条文。

本技术条件出版时，所示版本均为有效，所有标准都会被修订，使用本技术条件的各方应探讨使用下列标准最新版本的可能性。

GB/T 1033塑料非泡沫塑料密度的测定GB/T 1633热塑性塑料维卡软化温度（VST）测定GB/T 2828逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB/T 2918塑料试样状态调节和试样的标准环境GB/T 3960塑料滑动摩擦磨损试验方法GB/T 8804热塑性塑料管材拉伸性能测定GB/T 8806塑料管材尺寸测量方法GB/T 9341塑料弯曲性能的测定GB/T 9647热塑性塑料管材环刚度的测定GB/T 12670聚丙烯（PP）树脂DL/T 802 电力电缆用导管技术条件3使用条件3.1环境温度：-40℃〜+45℃；3.2最大日温差：25℃；3.3地震：7度，地面水平加速度0.2g,垂直加速度0.1g,两种加速度同时作用，g 为地心引力加速度；3.4日照：0.1W/cm（相应风速0.6米/秒）；3.5土壤酸碱度：6WPHW9；3.6敷设条件：埋地用；3.7环境条件：保护管可长期浸泡在城市污水中，能承受油渍腐蚀。
