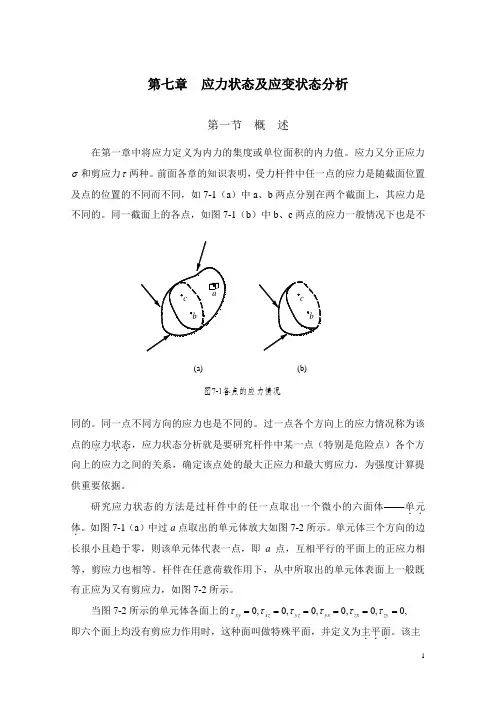

第七章 应力状态及应变状态分析第一节 概 述在第一章中将应力定义为内力的集度或单位面积的内力值。

应力又分正应力σ和剪应力τ两种。

前面各章的知识表明，受力杆件中任一点的应力是随截面位置及点的位置的不同而不同，如7-1（a ）中a 、b 两点分别在两个截面上，其应力是不同的。

同一截面上的各点，如图7-1（b ）中b 、c 两点的应力一般情况下也是不同的。

同一点不同方向的应力也是不同的。

过一点各个方向上的应力情况称为该点的应力状态．．．．，应力状态分析就是要研究杆件中某一点（特别是危险点）各个方向上的应力之间的关系，确定该点处的最大正应力和最大剪应力，为强度计算提供重要依据。

研究应力状态的方法是过杆件中的任一点取出一个微小的六面体——单元．．体．。

如图7-1（a ）中过a 点取出的单元体放大如图7-2所示。

单元体三个方向的边长很小且趋于零，则该单元体代表一点，即a 点，互相平行的平面上的正应力相等，剪应力也相等。

杆件在任意荷载作用下，从中所取出的单元体表面上一般既有正应为又有剪应力，如图7-2所示。

当图7-2所示的单元体各面上的,0,0,0,0,0,0======zy zx yx yz xz xy ττττττ 即六个面上均没有剪应力作用时，这种面叫做特殊平面，并定义为主平面．．．。

该主(a)(b)图7-1各点的应力情况平面上作用的正应力称为主应力．．．，用,,,321σσσ表示（,321σσσ≥≥），如图7-3所示。

各面均为主平面的单元体，称为主单元体．．．．。

三个主应力中若有两个等于零一个不等于零，该单元体称为单向应力状态．．．．．．，如图7-4（a ）；三个主应力中有一个等于零，两个不等于零，该单元体称为二向应．．．力状态．．．，如图7-4（b ）；三个主应力均不等于零，该单元体称为三向应力状态．．．．．．，如7-3。

单向应力状态和二向应力状态属平面应力状态，三向应力状态属空间应力状．．．．．态．。

应力、应变状态分析典型习题解析1 已知矩形截面梁，某截面上的剪力F S =120 kN 及弯矩m kN 10⋅=M 。

绘出表示1、2、3及4点应力状态的微体，并求出各点的主应力。

b = 60 mm ，h = 100 mm 。

解题分析：从图中可分析1、4点是单向应力状态，2点在中性轴上为纯剪切应力状态，31取平行和垂直与梁横截面的六个平面，构成微体。

则各点处的应力状态如图示。

2、梁截面惯性矩为点微体上既有正应力又有切应力。

解：、画各点处微体的应力状态图计算各点处主应力4843333m 1050012m 10100(106012−−−×=×××==）bh I z 1点处弯曲正应力（压应力）MPa 100Pa 10100m10500m 1050m N 101064833−=×=×××⋅×==−−z I My σ1点为单向压缩受力状态，所以021==σσ，MPa 1003−=σ2点为纯剪切应力状态，MPa 30Pa 1030m10100602N1012036263=×=×××××=−τ（向下）容易得到，MPa 301=σ，02=σ，MPa303−=σ3点为一般平面应力状态弯曲正应力MPa50Pa 1050m 10500m 1025m N 101064833=×=×××⋅×==−−z I My σ弯曲切应力σ14τ2F S =120 kN题图1中性轴324hστ25 mm 31b M =10 kN·mσ3150 mm 1MPa 5.22Pa 1050.22m10500m 1060m 105.372560N 101206483393*S =×=××××××××==−−−zz bI S F τMPa6.8MPa6.58Pa)10522()2Pa 1050(2Pa 1050)2(22626622minmax −=×+×±×=+−±+=x y x yx τσσσσσσ所以 MPa 6.581=σ，02=σ，MPa 6.83−=σ4点为单向拉伸应力状态，拉伸正应力的大小与1点相等。
