竭诚为您提供优质文档/双击可除大学物理实验报告电表改装篇一：大物实验报告指导——电表改装设计性实验电学基础【实验目的】（1）学会看电路图和连接简单的电路。
（2）掌握电学常用仪表的使用方法和仪表误差限?仪的计算方法。
（3）掌握电流表电压表的扩程改装。
（4）学习万用电表的使用方法及电路故障的判断和排除方法。
（5）学会用作图法处理数据。
【实验原理】电表的扩程和校准假定我们仅有一个测量量程很小的电表或表头，而我们要测的电流或电压大于我们拥有电表的量程，最简单可行的方法是在我们所拥有电表的基础上加以扩程，把它改装成所需量程的电流表或电压表。
下面分别简述电流表和电压表扩大量程的方法。
1）电流表扩大量程的方法电流表扩大量程的方法如图3.4.7所示，使超过量程的电流部分从分流电阻Rp流过即可。
并联不同电阻值Rp，即得到不同量程的扩程电流表。
分流电阻Rp的计算：该被扩程电流表满度电流为Ir，内阻为Rg，需要扩大到量程I，I/Ig＝n，n为扩大的倍数，由IgRg?(I?Ig)Rp 可得Rp?Rgn?1图3.4.7（3.4.9）上式表明，如果知道了被扩程电流表或表头的内阻和所需扩大的倍数，即可求得分流电阻的阻值Rp，并完成电流表的扩程。
2）电压表扩大量程的方法Rs如图3.4.8所示，电压表扩大量程的方法是在被扩程IgmV表（或表头）前串联一分压电阻Rs，使超过扩程表量程的那部分电压压降在分压电阻Rs上。
串联不同阻值的VsVgRs，可以得到不同量程的扩程电压表，Rs为分压电阻。
图3.4.8分压电阻Rs的计算：该被扩程表满量程电流为Ig，内阻为Rg，若需改装成量程为V的电压表，则Ig(Rg?Rs)?V（3.4.10）Rs?V?RgIg（3.4.11）可见，欲将量程Vg?IgRg的电压表扩大成量程为V的电压表，只需给被扩程表串联阻值?V?为??Rg?的分压电阻即可。
?Ig在电表的扩程过程中，被扩程表的满程电流Ig和内阻Rg的准确度直接影响扩程表的准确度，对这两个参量（Ig、Rg）的测量必须准确度很高。
实验：把电流表改装成大量程电流表和电压表弥勒市第四中学 张辉一、实验目的：1、用半偏法测电流表的内阻2、将电流表改装为电压表二、实验仪器电流计（表头） 滑动变阻器 开关 电阻箱 电源 导线若干三、实验原理电表在电学测量中有着广泛的应用，因此如何了解电表和使用电表就显得十分重要。
电流计（表头）由于构造的原因，一般只能测量较小的电流和电压，如果要用它来测量较大的电流或电压，就必须进行该装，以扩大其量程。
万用表的原理就是对微安表头进行多量程改装而来，在电路的测量和故障检测中得到了广泛的应用。
常见的磁电式电流计主要由放在永久磁场中的由细漆包线绕制的可以转动的线圈、用来产生机械反力矩的游丝、指示用的指针和永久磁铁所组成。
当电流通过线圈时，载流线圈在磁场中就产生一磁力矩M 磁，使线圈转动并带动指针偏转。
线圈偏转角度的大小与线圈通过的电流大小成正比，所以可由指针的偏转角度直接指示出电流值。
用Ig 表示电流计（表头）的满偏电流，Ug 表示电流计（表头）的满偏电压，Rg 表示电流计的内阻，则Ug=IgRg 即：满偏电压等于满偏电流与内阻的乘积。
1、把内阻为Rg ，满偏电流为Ig 的电流计改装成量程为U 的电压表。
所谓改装成量程为U 的电压表，其实质就是在电流计的两端加上U 的电压电流计刚好满偏，如图1所示为即将要改装的电流计，但是我们不能直接把电压U 加在电流计两端，因为电流计的满偏电压Ug=IgUg 非常小会烧坏电流计。
为了使电流计两端加上U 的电压而使电流计刚好满偏，得在电流计上串联一个电阻R 来分压，如图2所示当串联一个电阻R 后，在电流计G 和R 电阻的两端加上U 的电压，在R 的阻值为某一值时，电流计G 两端的电压刚好为满偏电压Ug ，那么如图3所示 虚线框内电流计和电阻R 就可以看成是一个量程为U 的电压表。
R=3、把内阻为Rg ，满偏电流为Ig 的电流计改装成量程为I 的电流表，所谓改装成量程为I 的电流表，其实质就是在电流计的两端加上I 的电流，电流计刚好满偏，如图1所示为即将要改装的电流计，但是我们不能直接把电流I 加在电流计两端，因为电流计的满偏电流Ig 非常小会烧坏电流计，为了使电流计两端加上电流IIg Rg 图1Ig Rg R 图2 图3而使电流计满偏，得在电流计上并联上一个电阻R 来分流，如图4所示，当并联一个电阻R 后，在电流计G 和R 电阻的两端加上I 的电流，在R 的阻值为某一值时，电流计G 两端的电流刚好为满偏电流Ig ，那么如图5所示 虚线框内电流计和电阻R 就可以看成是一个量程为I 的电流表。
物理总复习：电学实验：电表的改装 电阻的测量 练习使用多用电表【考纲要求】1、知道电流表、电压表是由表头改装而成的，知道其改装原理及其在电路中对电路结构的影响；2、知道知道伏安法侧电阻的两种电路的区别；3、知道电学实验仪器的基本选用原则，会对简单的实验进行设计及电路实物图的连接；4、知道几种测电阻的拓展方法；5、知道多用电表的表盘、欧姆档的内部结构，理解其工作原理；6、能用多用电表探测黑箱电学元件。
【考点梳理】考点一、电表的改装 1、电流表（表头）小量程的电流表G 是我们常说的“表头”，电流表G 的主要参数有三个： ①电流表G 的电阻g R ，通常叫做电流表的内阻；②指针偏转到最大刻度时的电流g I ，叫做电流表G 的满偏电流，也叫电流表G 的量程； ③电流表G 通过满偏电流时加在它两端的电压g U 叫做满偏电压，也叫电压量程。
由欧姆定律g g g U I R =可知，电流表G 的满偏电流和满偏电压一般都比较小。
2、电压表的改装要点诠释：电流表G 的电压量程g g g U I R =，当改装成量程为U 的电压表时，应串联一个电阻R ，因为串联电阻有分压作用，因此叫做分压电阻， 如图所示。
电压扩大量程的倍数gU n U =由串联电路的特点得g g g U I R I R =+ 解得(1)g g g g g g g gUR U U R R R R I I R U =-=-=- 即电压扩大量程的倍数为n 时，需要串联的分压电阻(1)g R n R =- 电压表的总电阻V g R R R =+。
3、电流表的改装要点诠释：电流表G 的量程为g I ，当改装成量程为I 的电流表时，应并联一个电阻R ，因为并联电阻R 可以起到分流作用，因此叫做分流电阻， 已知电流表G 满偏电流为g I ，扩大量程的电流表满偏 电流为I ，如图所示。
扩大量程的倍数gI n I =由并联电路的特点得()g g g I R I I R =-所以 1g g g gI R R R I I n ==--即电流扩大量程的倍数为n 时，需并联的分流电压为1g R R n =-。
电表的改装高中物理
电表的改装是一项高中物理实验，旨在让学生了解电表的工作原理，并通过改装电表来实现不同的电路测量。
实验步骤：
1.准备材料和工具：电表、电阻器、开关、导线等。
2.打开电表外壳，找到电表的电路板和电表指针。
3.在电路板上找到电表指针所连接的电路，切断连接。
4.在电路板上添加一个电阻器，将其与指针重新连接。
5.在电路中添加一个开关，使电阻器可以与电路中的其他元件进行连接或断开。
6.将改装后的电表放入不同的电路中进行测量，比较结果。
7.分析实验结果，了解电表在不同电路中的测量原理。
实验注意事项：
1.实验时要注意电流和电压的安全，避免触电。
2.在进行改装时要小心操作，避免损坏电表。
3.在电路中添加电阻器时要注意电阻值，以免使电路过载或测量不准确。

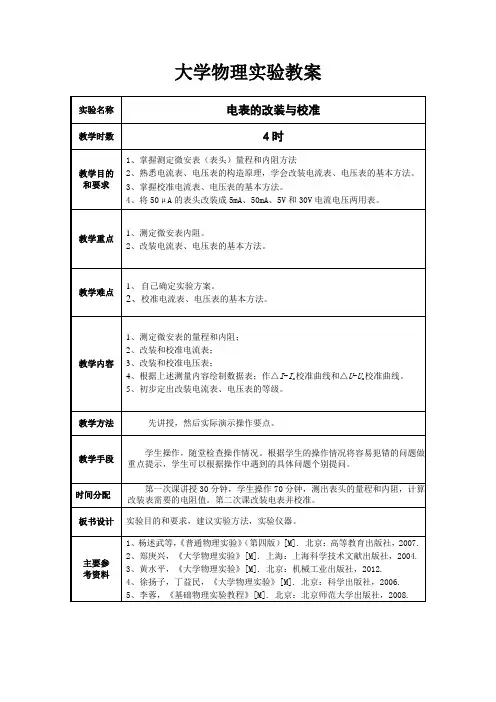

高中物理电表改装教案
教学目的：
1. 了解电表的工作原理和结构
2. 掌握电表的使用方法
3. 改装电表，使其可以测量直流电压和电流
教学内容：
1. 电表的结构和工作原理
2. 电表的使用方法
3. 改装电表的步骤和注意事项
教学步骤：
1. 理论讲解：介绍电表的结构和工作原理，让学生了解电表的基本原理。
2. 操作演示：示范如何正确使用电表进行电压和电流的测量。
3. 实验操作：让学生根据给出的改装电表的步骤进行实操操作。
4. 实验结果分析：让学生分析改装后电表的测量结果，讨论改装电表的优缺点。
5. 实验总结：让学生总结本次实验的经验和教训，并提出改进建议。
教学重点：
1. 了解电表的工作原理和结构
2. 掌握改装电表的步骤和注意事项
教学难点：
1. 确保改装电表的准确性和稳定性
2. 控制实验中的安全风险
教学评估：
1. 实验报告：学生根据实验结果撰写实验报告，包括实验目的、方法、结果和分析。
2. 实际操作：学生能够正确使用改装后的电表进行电压和电流的测量。
教学延伸：
1. 可以让学生探究如何改装电表，使其可以测量交流电压和电流。
2. 可以让学生设计自己的电表改装实验，并进行实施。
教学资源：
1. 电表
2. 电源
3. 电阻
4. 实验电路板
5. 实验报告模板
教学反思：
1. 需要严格控制实验中的安全风险，确保学生的实验安全
2. 需要引导学生独立思考和解决问题，培养其实验设计和创新能力。
电表改装【表头G】常用的电压表和电流表都是由表头G改装而成的.表头的本质是一个小量程的磁电式电流表，指针偏转的角度θ跟电流强度成正比，所以表头的表盘刻度均匀分布。
电流表G的电阻R g叫做电流表的内阻，指针偏转到最大刻度时的电流I g叫做满偏电流，电流表G通过满偏电流时，其两端的电压U g叫做满偏电压，三者服从欧姆定律U g=I g R g（1）表头G既然是电流表，就可以直接用来测电流流过电阻R的电流即表头G的示数I（2）电流通过表头G时，指针指着某一电流刻度，表示通过电流表的电流为某一数值，而且意味着表头的两接线柱之间具有一定大小的电压，因此，如果内阻R g已知，电流表G 实际上也是一个小量程的电压表．R电阻R两端的电压U=IR g【注意】此时电阻R两端的电压U=IR g是利用欧姆定律计算出来的，而不是从表头G的表盘上直接读出；如果需要直接从表盘上读出电压U，我们需要做的就只是修改表盘（改数字和单位）【例】设电流表的满偏电流I g=3mA,内阻R g=100Ω,则满偏电压U g=0.3V,则充当电流表时的表盘如图充当电压表时的表盘如图【改装】表头G的满偏电压U g和满偏电流I g一般都比较小，无论是用来测电流还是测电压，一般都不能直接测，需要先扩大量程，即改装。
测量较大的电压时要串联一个大电阻用来分压，把它改装成大量程电压表；测量较大的电流时则要并联一个小电阻用来分流，把它改装成大量程的电流表。
【示数与偏角】电流表（电压表）的示数，取决于表头G与电阻R的总电流（总电压）电流表（电压表）的偏角，取决于流过表头G的电流（偏转的角度θ跟电流强度成正比）【例】四个相同的小量程电流表G(表头)分别改装成两个电流表A1、A2和两个电压表V1、V2。
已知电流表A1的量程大于A2的量程，电压表V1的量程大于V2的量程，改装好后把它们按图示接法连入电路，比较每种接法中电表的示数与偏角θ.解析：电流表A1的量程大于A2的量程，则R1<R2，电压表V1的量程大于V2的量程，则R1>R2，。
高考回归复习—电学实验之电表的改装及校对1．有一毫伏表，它的内阻是100Ω，量程为0.2V，现要将它改装成量程为10A的电流表，则毫伏表应（）A．并联一个0.02Ω的电阻B．并联一个0.2Ω的电阻C．串联一个50Ω的电阻D．串联一个4900Ω的电阻2．如图所示，其中电流表A的量程为0.6A，表盘均匀划分为30个小格，每一小格表示0.02A；R1的阻值等于电流表内阻的13；R2的阻值等于电流表内阻的2倍．若用电流表A的表盘刻度表示流过接线柱1的电流值，则下列分析正确的是( )A．将接线柱1、2接入电路时，每一小格表示0.08AB．将接线柱1、2接入电路时，每一小格表示0.02AC．将接线柱1、3接入电路时，每一小格表示0.06AD．将接线柱1、3接入电路时，每一小格表示0.01A3．一个电流表,刻度盘的每1小格代表1uA,内阻为Rg。
如果把它改装成量程较大的电流表,刻度的每一小格代表nμA,则( )A．给它并联一个电阻,阻值为R g/nB．给它并联一个电阻,阻值为R g/（n-1）C．给它串联一个电阻,阻值为n R gD．给它串联一个电阻,阻值为(n-1)R g4．磁电式电流表(表头)最基本的组成部分是磁铁和放在磁铁两极之间的线圈，由于线圈的导线很细，允许通过的电流很弱，所以在使用时还要扩大量程．已知某一表头G，内阻R g＝30 Ω，满偏电流I g＝5mA，要将它改装为量程为0～3 A的电流表，所做的操作是 ()A．串联一个570 Ω的电阻B．并联一个570 Ω的电阻C．串联一个0.05 Ω的电阻D．并联一个0.05 Ω的电阻5．某同学利用一块表头和三个定值电阻设计了如图所示的电表，该电表有1、2两个量程．关于该电表，下列说法中正确的是（）A．测电压时，量程1一定小于量程2，与R1、R2和R3的阻值无关B．测电流时，量程1一定大于量程2，与R1、R2和R3的阻值无关C．测电压时，量程1与量程2间的大小关系与R1、R2和R3的阻值有关D．测电流时，量程1与量程2间的大小关系与R1、R2和R3的阻值有关6．如图所示，由相同的电流表G（内阻不为零）改装而成的甲、乙两个电压表，R1、R2是分压电阻，R1>R2。
物理总复习：电学实验：电表的改装 电阻的测量 练习使用多用电表【考纲要求】1、知道电流表、电压表是由表头改装而成的，知道其改装原理及其在电路中对电路结构的影响；2、知道知道伏安法侧电阻的两种电路的区别；3、知道电学实验仪器的基本选用原则，会对简单的实验进行设计及电路实物图的连接；4、知道几种测电阻的拓展方法；5、知道多用电表的表盘、欧姆档的内部结构，理解其工作原理；6、能用多用电表探测黑箱电学元件。
【考点梳理】考点一、电表的改装 1、电流表（表头）小量程的电流表G 是我们常说的“表头”，电流表G 的主要参数有三个： ①电流表G 的电阻g R ，通常叫做电流表的内阻；②指针偏转到最大刻度时的电流g I ，叫做电流表G 的满偏电流，也叫电流表G 的量程； ③电流表G 通过满偏电流时加在它两端的电压g U 叫做满偏电压，也叫电压量程。
由欧姆定律g g g U I R =可知，电流表G 的满偏电流和满偏电压一般都比较小。
2、电压表的改装要点诠释：电流表G 的电压量程g g g U I R =，当改装成量程为U 的电压表时，应串联一个电阻R ，因为串联电阻有分压作用，因此叫做分压电阻， 如图所示。
电压扩大量程的倍数gU n U =由串联电路的特点得g g g U I R I R =+ 解得(1)g g g g g g g gUR U U R R R R I I R U =-=-=- 即电压扩大量程的倍数为n 时，需要串联的分压电阻(1)g R n R =- 电压表的总电阻V g R R R =+。
3、电流表的改装要点诠释：电流表G 的量程为g I ，当改装成量程为I 的电流表时，应并联一个电阻R ，因为并联电阻R 可以起到分流作用，因此叫做分流电阻， 已知电流表G 满偏电流为g I ，扩大量程的电流表满偏 电流为I ，如图所示。
扩大量程的倍数gI n I =由并联电路的特点得()g g g I R I I R =-所以1g g ggI R RRI I n==--即电流扩大量程的倍数为n时，需并联的分流电压为1gRRn=-。
