粉体材料的粒度分析一、实验目的1.了解粉体颗粒度的物理意义及其在科研与生产中的作用;2.掌握颗粒度的测试原理及测试方法;3.学会激光法测粒度的基本操作程序。
二、实验原理粒度测试是通过特定的仪器和方法对粉体粒度特性进行表征的一项实验工作。
在的不同应用领域中,对粉体特性的要求是各不相同的,在所有反映粉体特性的指标中,粒度分布是所有应用领域中最受关注的一项指标,所以客观真实地反映粉体的粒度分布是一项非常重要的工作。
1.粒度测试的基本知识(1)颗粒:颗粒是在一定尺寸范围内具有特定形状的几何体,如图1所示。
颗粒不仅指固体颗粒,还有雾滴、油珠等液体颗粒。
由大量不同尺寸的颗粒组成的颗粒群称为粉体。

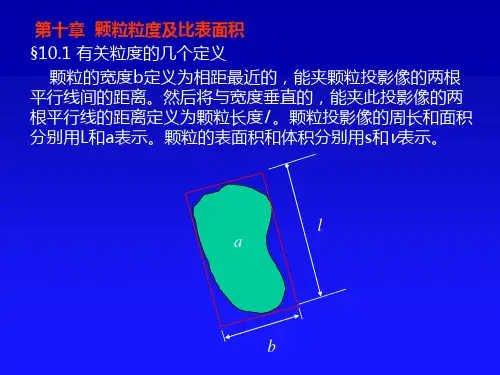

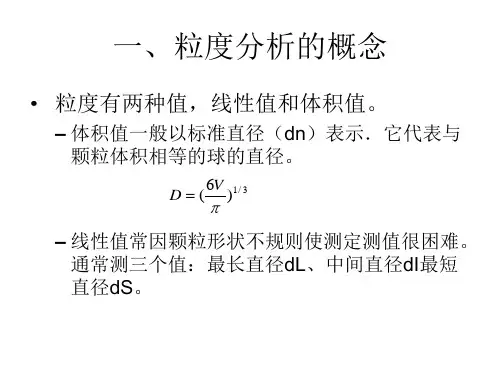

(2)等效粒径:由于颗粒的形状多为不规则体,因此用一个数值很难描述一个三维几何体的大小。
只有球型颗粒可以用一个数值来描述它的大小,因此引入等效粒径的概念。
等效粒径是指当一个颗粒的某一物理特性与同质的球形颗粒相同或相近时,我们就用该球形颗粒的直径来代表这个实际颗粒的直径,见图2。
那么这个球形颗粒的粒径就是该实际颗粒的等效粒径。
(3)粒度分布:用特定的仪器和方法反映出的不同粒径颗粒占粉体总量的百分数。
有区间分布和累计分布两种形式。
区间分布又称为微分分布或频率分布,它表示一系列粒径区间中颗粒的百分含量。
累计分布也叫积分分布,它表示小于或大于某粒径颗粒的百分含量。
2.粒度测试中的典型数据(1)体积平均径D[4,3]和面积平均径D[3,2]:D[4,3]是一个通过体积分布计算出来的表示平均粒度的数据;D[3,2]是一个通过面积分布计算出来的表示平均粒度的数据。
它们是激光粒度测试中的一个重要的测试结果。
(2)中值:也叫中位径或D50,表示累计50%点的直径(类似的,D10表示累计10%点的直径;D90,表示累计90%点的直径)。
D50准确地将总体划分为二等份,也就是说有50%的颗粒大于此值,50%的颗粒小于此值。
中值被广泛地用于评价样品平均粒度的一个量。

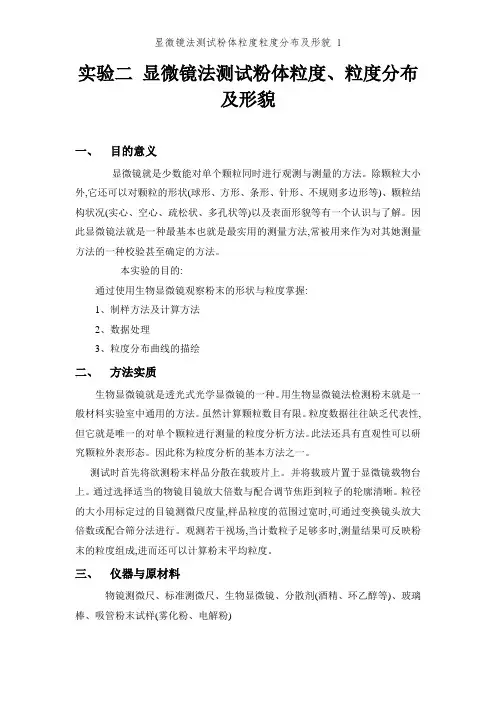

实验二显微镜法测试粉体粒度、粒度分布及形貌一、目的意义显微镜就是少数能对单个颗粒同时进行观测与测量的方法。
除颗粒大小外,它还可以对颗粒的形状(球形、方形、条形、针形、不规则多边形等)、颗粒结构状况(实心、空心、疏松状、多孔状等)以及表面形貌等有一个认识与了解。
因此显微镜法就是一种最基本也就是最实用的测量方法,常被用来作为对其她测量方法的一种校验甚至确定的方法。
本实验的目的:通过使用生物显微镜观察粉末的形状与粒度掌握:1、制样方法及计算方法2、数据处理3、粒度分布曲线的描绘二、方法实质生物显微镜就是透光式光学显微镜的一种。
用生物显微镜法检测粉末就是一般材料实验室中通用的方法。
虽然计算颗粒数目有限。
粒度数据往往缺乏代表性,但它就是唯一的对单个颗粒进行测量的粒度分析方法。
此法还具有直观性可以研究颗粒外表形态。
因此称为粒度分析的基本方法之一。
测试时首先将欲测粉末样品分散在载玻片上。
并将载玻片置于显微镜载物台上。
通过选择适当的物镜目镜放大倍数与配合调节焦距到粒子的轮廓清晰。
粒径的大小用标定过的目镜测微尺度量,样品粒度的范围过宽时,可通过变换镜头放大倍数或配合筛分法进行。
观测若干视场,当计数粒子足够多时,测量结果可反映粉末的粒度组成,进而还可以计算粉末平均粒度。
三、仪器与原材料物镜测微尺、标准测微尺、生物显微镜、分散剂(酒精、环乙醇等)、玻璃棒、吸管粉末试样(雾化粉、电解粉)四、测试方法1、显微镜使用前的准备将目镜测微尺放入所选用的目镜中,并将目镜与物镜安装在显微镜上,将标准测微尺(每小格10微米)置于载物台上通过旋转公降螺钉(注意:不得使物镜接触载玻片1),调节焦距标定目镜测微尺一格比代表的长度(u)。
2、样品的制备用显微镜测试的粉末应经过筛分,否则由于粉末粒度范围过宽,测试中需经常更换物镜或目镜,不仅造成测试工作的不便而且由于视场范围的变化引起测试的不准确。
粉末样品由于具有发达的表面积,因而有较高的表面能,使粉末颗粒产生聚集,形成团块,影响粉末粒度的测定,所以制样过程中应使颗粒聚集体分散成单个颗粒,一般就是将少量粉末样品(0.01克左右)放置在干净的载玻片上,滴上数滴分散介质,用另一干净载玻片覆盖其上。
C-M图是应用每个样品的C值和M 值绘成的图形。
C是粒度分析资料累积曲线上颗粒含量1%处对应的粒径,M值是累积曲线上50 %处对应的粒径,即粒度中值。
C值与样品中最粗颗粒的粒径相当,代表了水动力搅动开始搬运的最大能量; M 值是中值,代表了水动力的平均能量。
对于每一个样品都可以用其C值和M值,在以C值(um)为纵坐标、以M 值(um)为横坐标的双对数坐标纸(当CM单位为ф时则用线性坐标就行)上投得一个点。
为研究地层的沉积成因,需从该地层成因单元取得几十(20~30)个样品,这些样品必须属同一沉积环境的产物。
对不同岩性要分别取样,而且样品要包括该单元由粗至细的全部粒度结构类型。
几十个样品各按其C值、M值在图纸上投得一群点。
按点群的分布绘出相应的图形,这就是C—M图。
根据所得图形的形态、分布范围以及图形与C =M基线的关系等特点,与已知沉积环境的典型C-M图进行对比,再结合其他岩性特征,从而可以对该层沉积岩的沉积环境作出判断。
C-M图是帕塞加(Passega,1957,1964)提出的。
帕塞加将搬运沉积物的底流分为以下两种形式:牵引流:河流、海(湖)流、触及海(湖)底的波浪都属于牵引流,它以滚动或悬浮两种方式搬运沉积物。
在悬浮搬运中还包括递变悬浮、均匀悬浮和远洋悬浮。
浊流:这是一种流速很快的高密度流,它主要以悬浮方式搬运沉积物。
由于有大量泥、砂,甚至卵石悬浮其中,故水流十分混浊.浊流沉积与牵引流沉积在C—M 图上有较明显的区别。
在C—M图中,将C,M 点连成一条线,构成C=M基线。
浊流沉积的图形以平行于C=M基线为特征;而牵引流沉积的图形则只有较短的一部分平行C=M基线,或者完全不与 C = M 基线平行.(1) 牵引流沉积的C—M 图在C—M 图中,牵引流沉积的典型图形可划分为N—O—P-Q-R—S 各段,1 表示牵引流沉积,2 表示浊流沉积,3 表示静水悬浮沉积. Ⅰ, Ⅱ,Ⅲ,Ⅸ段表示 C 〉1000μm,Ⅳ,Ⅴ,Ⅵ,Ⅶ,Ⅷ段表示C 〈1000μm 。
