Sepam反时限保护说明

浅谈反时限保护的适用范围及整定方案摘要：白银电网负荷大部分是工业和电力提灌负荷，因此网内存在着大量的大型高压电动机。

相当一部分配网线路的定时限过流保护定值须躲电机启动电流，导致过电流定值很大，甚至有超限时速断电流定值的情况，而此时低电压及负序电压对线末没有灵敏度。

电网的快速发展，使保护配合的级数增加，部分配网及用户变电所时间级差已非常紧张。

因此，寻找能很好躲电机启动电流及缓解时间级差的保护类型显得尤为迫切，而反时限保护能很好的躲电机启动电流——只要选择适当的曲线类型和时间常数；同时其动作时限与故障电流的大小成反比，上下级保护之间只需一个时间级差配合，缓解时间级差效果明显。

一、定时限过流保护陷入窘境的几个案例 ㈠ 王岘水泥厂117水泥磨线过电流保护YJV-2×(3×120)/0.7117 水泥磨线K10.05560.64441.373王岘水泥厂5.751#4.6%0.8MVA 5.752#4.6%0.8MVA K2K3R:2800kW +560kW 0.4kV:1377kW保护型号：PMC-651F 装置版本号：V1.60.001、 参数计算1）电缆YJV-3×120/10，r=0.158Ω/㎞ x=0.0755Ω/㎞ Z=0.1751Ω/㎞ Z*=0.1588 2）短路电流：A I 7857)3(K1=)(1538)3(K2并列A I =A I3334)2(K1=A I663)2(K2=A I 3469))2((=小首A I7391)2()(=大首2、保护主要功能：1）瞬时电流速断；2）复压（方向）限时电流速断；3）复压（方向）定限时限过流；4）相电流加速；5）反时限过流；6）过负荷保护；7）零序过流；8）重合闸；9）低周、低压减载；10）绝缘监视；11）TV 断线、控制回路断线监视；12）检同期功能。

3、过电流保护整定 CT ：300/5 PT ：1001）YJV22-3×120电缆最大允许载流量：323A ；ＣＴ一次值：300A ；2）负荷电流：配电变压器，2×46.2=92.4A ；2800kW 电机，190A ；560kW 电机， 2×38=76A ；最大绕线式电机启动电流（软启动）Iqd=2Ie=2×190=380A ；Ifh ·max=92.4+76+380=548.4A 。

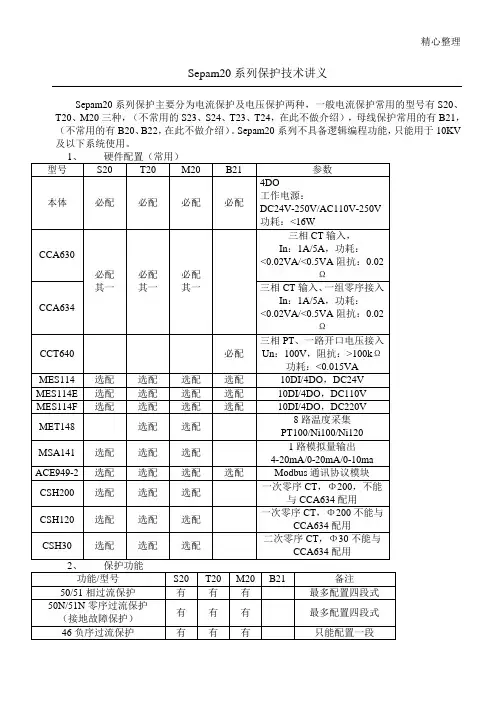

电网保护Sepam系列使用说明手册————————————————————————————————作者：————————————————————————————————日期：2施耐德SEPAM 20/40系列微机保护装置使用说明手册施耐德电气系统集成商施耐德2006年3月目录第一章 SEP AM微机保护装置的构造与功能 2 第二章面板操作说明7 第三章运行注意事项及故障显示17 第四章保护整定内容及范围19 第五章计算机软件的操作28 第六章富友嘉园10kV中心站备自投功能设置53 第七章调试、测试原则和方法59附件：富友嘉园10kV中心站保护整定清单1：进线保护整定清单2：出线保护整定清单3：分段保护整定清单4：自切保护整定清单1第一章S EPA M微机保护装置的构造与功能S e pa m20和40保护和测量单元系列产品适用于各种电压等级的工业、商业与民用等公共变电站中电力设备和配电网的保护。

保护、测量、监控等功能详见产品选型表。

S e pa m20和40系列产品是由保护和测量单元本体和逻辑输入/输出、通讯接口、温度传感器、模拟量输出等扩展模块组成。

保护和测量单元本体是保护、测量、监视及控制的中心处理部分。

它将由各个模块及信号输入所采集的数字和模拟信号加以处理，从而实现保护、测量、监视及控制的功能。

本体正面含有液晶显示面板，操作按钮及状态指示灯；背面含有电压/电流采集输入端子、四个基本的逻辑输出口和连接各种模块的接口。

逻辑输入/输出模块用于各种状态开关量的输入及控制和信号的接点输出。

按照开关量输入所相配合的辅助电源电压等级分为3种类型，分别是：ME S114 (24V~250V D C)；M ES114E (110V AC/D C)；M ES114F(220V AC/DC)。

其模块共有10个逻辑信号输入和4个逻辑信号输出。

2Sepam 20系列(含有MES114/MES114E/MES114F)逻辑输入/输出定义表: 名称端子号功能适用Sepam类型S20 T20 M20 B21, B22 逻辑输入I11 M1, M2 分闸位置其他(自定义使用)⑴■■■■■■■■I12 M4, M5 合闸位置其他(自定义使用)⑴■■■■■■■■I13 M7, M8 逻辑分辨, 接收闭锁整定组A/B切换其他(自定义使用) ■■■■■■■■■I14 M10, M11 外部复位外部跳闸4其他(自定义使用) ■■■■■■■■■■■■I21 K1, K2 外部跳闸1外部网络同步其他(自定义使用) ■■■■■■■■■■■■I22 K4, K6 外部跳闸2电动机重起其他(自定义使用) ■■■■■■■■■I23 K4, K7 外部跳闸3瓦斯报警转子旋转方向检测其他(自定义使用) ■■■■■■■■■■I24 K4, K8 储能结束位置温度报警其他(自定义使用) ■■■■■■■■■I25 K4, K9 禁止遥控SF6压力域值1其他(自定义使用) ■■■■■■■■I26 K4, K10 SF6压力域值2热整定切换闭锁热过载保护禁止重合闸其他(自定义使用) ■■■■■■■■■■■■■逻辑输出O1 A4, A5 跳闸其他(自定义使用)⑴■■■■■■■■O2 A7, A8 禁止合闸其他(自定义使用)⑴■■■■■■■■O3 A10, A11 逻辑闭锁输出其他(自定义使用) ■■■■■■■■O4 A13,A14,A15 继电器故障(看门狗)其他(自定义使用) ■■■■■■■■3其他(自定义使用)⑴■■■■O12 L5, L6 其他(自定义使用) ■■■■O13 L8, L9 其他(自定义使用) ■■■■O14 L11, L12 其他(自定义使用) ■■■■注: ⑴当使用断路器控制功能时，该功能不可使用。

施耐德SEPAM 20/40系列微机保护装置使用说明手册施耐德电气系统集成商施耐德2006年3月目录第一章 SEP AM微机保护装置的构造与功能 2 第二章面板操作说明7 第三章运行注意事项及故障显示17 第四章保护整定内容及范围19 第五章计算机软件的操作28 第六章富友嘉园10kV中心站备自投功能设置53 第七章调试、测试原则和方法59附件：富友嘉园10kV中心站保护整定清单1：进线保护整定清单2:出线保护整定清单3:分段保护整定清单4：自切保护整定清单1第一章S EPA M微机保护装置的构造与功能S e pa m20和40保护和测量单元系列产品适用于各种电压等级的工业、商业与民用等公共变电站中电力设备和配电网的保护。

保护、测量、监控等功能详见产品选型表。

S e pa m20和40系列产品是由保护和测量单元本体和逻辑输入/输出、通讯接口、温度传感器、模拟量输出等扩展模块组成.保护和测量单元本体是保护、测量、监视及控制的中心处理部分.它将由各个模块及信号输入所采集的数字和模拟信号加以处理,从而实现保护、测量、监视及控制的功能.本体正面含有液晶显示面板，操作按钮及状态指示灯；背面含有电压/电流采集输入端子、四个基本的逻辑输出口和连接各种模块的接口.逻辑输入/输出模块用于各种状态开关量的输入及控制和信号的接点输出。

按照开关量输入所相配合的辅助电源电压等级分为3种类型,分别是:M ES114 （24V~250V DC)；M ES114E (110V AC/DC）；M ES114F （220V AC/D C)。

其模块共有10个逻辑信号输入和4个逻辑信号输出.23⑴在Sepam S40,S41和S42中，此逻辑输入口可以在逻辑分辨、外部复位、外部跳闸、储能到位、禁止遥控、SF6压力、禁止重合闸、禁止合闸、分闸命令、合闸命令、相电压互感器熔丝熔断、剩余电压互感器熔丝熔断、外部正有功能量计数器、外部负有功能量计数器、外部正无功能量计数器及外部正无功能量计数器的功能中任选其一；⑵在Sepam T40和T42中，此逻辑输入口可以在逻辑分辨、外部复位、外部跳闸、瓦斯/气体跳4闸、温度跳闸、压力跳闸、瓦斯/气体报警、温度报警、压力报警、储能到位、禁止遥控、SF6压力、闭锁热过载保护、热整定切换、禁止合闸、分闸命令、合闸命令、相电压互感器熔丝熔断、剩余电压互感器熔丝熔断、外部正有功能量计数器、外部负有功能量计数器、外部正无功能量计数器及外部正无功能量计数器的功能中任选其一；⑶在Sepam M41中，此逻辑输入口可以在外部复位、外部跳闸、温度跳闸、温度报警、储能到位、禁止遥控、SF6压力、闭锁热过载保护、热整定切换、电动机重起、转子旋转方向检测、闭锁欠流保护、禁止合闸、分闸命令、合闸命令、相电压互感器熔丝熔断、剩余电压互感器熔丝熔断、外部正有功能量计数器、外部负有功能量计数器、外部正无功能量计数器及外部正无功能量计数器的功能中任选其一；⑷在Sepam G40中，此逻辑输入口可以在外部复位、外部跳闸、温度跳闸、温度报警、储能到位、禁止遥控、SF6压力、闭锁热过载保护、热整定切换、禁止合闸、分闸命令、合闸命令、相电压互感器熔丝熔断、剩余电压互感器熔丝熔断、外部正有功能量计数器、外部负有功能量计数器、外部正无功能量计数器及外部正无功能量计数器的功能中任选其一;⑸当使用断路器控制功能时，该功能不可使用。

施耐德SEPAM 20/40系列微机保护装置使用说明手册施耐德2006年3月 目录第一章 SEPAM 微机保护装置的构造与功能 2 第二章 面板操作说明 7 第三章 运行注意事项及故障显示 17 第四章 保护整定内容及范围 19 第五章 计算机软件的操作 28 第六章 富友嘉园10kV 中心站备自投功能设置 53 第七章调试、测试原则和方法 59附件：富友嘉园10kV 中心站保护整定清单施耐德电气系统集成商1：进线保护整定清单2：出线保护整定清单3：分段保护整定清单4：自切保护整定清单第一章S E PA M微机保护装置的构造与功能S e pa m 20和40保护和测量单元系列产品适用于各种电压等级的工业、商业与民用等公共变电站中电力设备和配电网的保护。

保护、测量、监控等功能详见产品选型表。

S e pa m 20和40系列产品是由保护和测量单元本体和逻辑输入/输出、通讯接口、温度传感器、模拟量输出等扩展模块组成。

保护和测量单元本体是保护、测量、监视及控制的中心处理部分。

它将由各个模块及信号输入所采集的数字和模拟信号加以处理，从而实现保护、测量、监视及控制的功能。

本体正面含有液晶显示面板，操作按钮及状态指示灯；背面含有电压/电流采集输入端子、四个基本的逻辑输出口和连接各种模块的接口。

逻辑输入/输出模块用于各种状态开关量的输入及控制和信号的接点输出。

按照开关量输入所相配合的辅助电源电压等级分为3种类型，分别是：ME S114 (24V~250V DC)；M ES114E (110V A C/DC)；ME S114F (220V A C/D C)。

其模块共有10个逻辑信号输入和4个逻辑信号输出。

Sepam 20系列(含有MES114/MES114E/MES114F)逻辑输入/输出定义表:注: ⑴当使用断路器控制功能时，该功能不可使用。

Sepam 40系列(含有MES114/MES114E/MES114F)逻辑输入/输出定义表:注:⑴在Sepam S40,S41和S42中，此逻辑输入口可以在逻辑分辨、外部复位、外部跳闸、储能到位、禁止遥控、SF6压力、禁止重合闸、禁止合闸、分闸命令、合闸命令、相电压互感器熔丝熔断、剩余电压互感器熔丝熔断、外部正有功能量计数器、外部负有功能量计数器、外部正无功能量计数器及外部正无功能量计数器的功能中任选其一；⑵在Sepam T40和T42中，此逻辑输入口可以在逻辑分辨、外部复位、外部跳闸、瓦斯/气体跳闸、温度跳闸、压力跳闸、瓦斯/气体报警、温度报警、压力报警、储能到位、禁止遥控、SF6压力、闭锁热过载保护、热整定切换、禁止合闸、分闸命令、合闸命令、相电压互感器熔丝熔断、剩余电压互感器熔丝熔断、外部正有功能量计数器、外部负有功能量计数器、外部正无功能量计数器及外部正无功能量计数器的功能中任选其一；⑶在Sepam M41中，此逻辑输入口可以在外部复位、外部跳闸、温度跳闸、温度报警、储能到位、禁止遥控、SF6压力、闭锁热过载保护、热整定切换、电动机重起、转子旋转方向检测、闭锁欠流保护、禁止合闸、分闸命令、合闸命令、相电压互感器熔丝熔断、剩余电压互感器熔丝熔断、外部正有功能量计数器、外部负有功能量计数器、外部正无功能量计数器及外部正无功能量计数器的功能中任选其一；⑷在Sepam G40中，此逻辑输入口可以在外部复位、外部跳闸、温度跳闸、温度报警、储能到位、禁止遥控、SF6压力、闭锁热过载保护、热整定切换、禁止合闸、分闸命令、合闸命令、相电压互感器熔丝熔断、剩余电压互感器熔丝熔断、外部正有功能量计数器、外部负有功能量计数器、外部正无功能量计数器及外部正无功能量计数器的功能中任选其一；⑸当使用断路器控制功能时，该功能不可使用。
