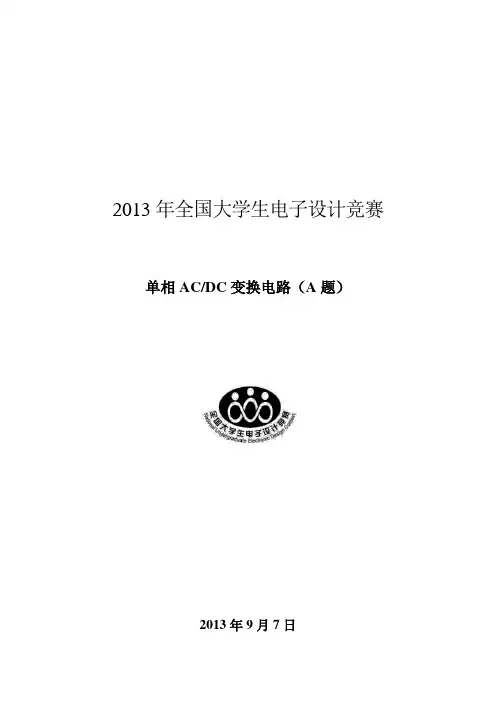

2013全国大学生电子设计大赛a

2013年全国大学生电子设计竞赛单相AC/DC变换电路（A题）2013年9月7日摘要本系统以Boost升压斩波电路为核心，采用PFC功率因数校正专用控制芯片UCC28019产生PWM波形，进行闭环反馈控制，从而实现稳压输出。

实验结果表明：电源进线的交流电压和负载电流在比较宽的范围内变化时，电源输出直流电压能够保持较高的稳定性，电源交流输入功率因数达到89%，效率达到92%，具有良好的电压调整率和负载调整率，此外，本系统还具有输出2.5A过流保护，输出功率因数的测量与显示功能。

关键词：开关电源UCC28019 Boost电路功率因数校正【Abstract】This system in order to Boost the Boost chopper circuit as the core, adopts PFC control chip dedicated power factor correction UCC28019 PWM waveforms, the closed-loop feedback control, so as to realize the voltage output. The experimental results show that the power supply into line voltage and load current changes in a comparatively wide scope, can maintain the stability of the high power output dc voltage, power supply ac input power factor reaches more than 89%, efficiency of 92%, has the good voltage regulation and load regulation, In addition, this system also has 2.5 A output over-current protection, the measurement and display of power factor of the output.目录1系统方案 (1)1.1 DC／DC变换模块的论证和选择 (1)1.2 PFC控制方案的论证和选择 (2)2系统理论分析与计算 (2)2.1电路设计的分析 (2)2.1.1主电路的分析 (2)2.1.2控制电路的分析 (3)2.1.3功率因数测量电路的分析 (6)2.2主回路器件的选择及参数计算 (6)2.3 PFC控制电路参数计算 (9)3电路与程序设计 (10)3.1电路的设计 (10)3.1.1系统总体框图 (10)3.1.2 主电路子系统框图与电路原理图 (11)3.1.3 辅助电路子系统框图与电路原理图 (12)3.1.4辅助电源 (12)3.2程序的设计 (13)3.2.1程序功能描述与设计思路 (13)3.2.2程序流程图 (13)4测试方案与测试结果 (14)4.1测试方案 (14)4.2 测试条件与仪器 (15)4.3 测试结果及分析 (15)4.3.1测试结果(数据) (15)4.3.2测试分析与结论 (16)附录1：电路原理图 (17)附录2：源程序.............................................. 错误！未定义书签。

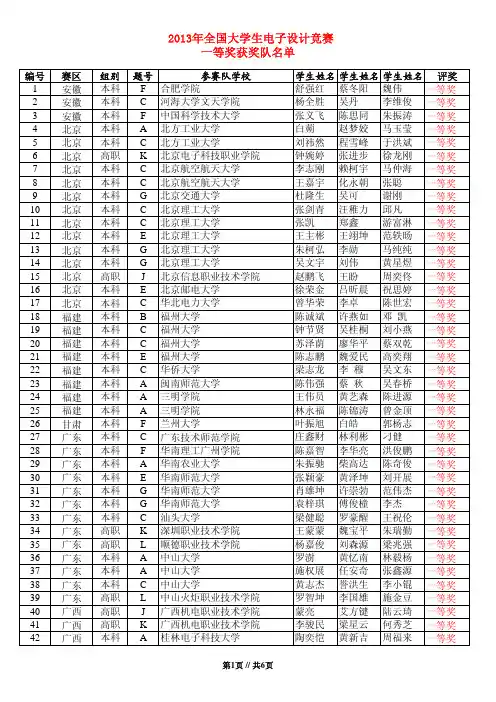

编号赛区组别题号参赛队学校学生姓名学生姓名学生姓名评奖1安徽本科F合肥学院舒强红蔡冬阳魏伟一等奖2安徽本科C河海大学文天学院杨全胜吴丹李维俊一等奖3安徽本科F中国科学技术大学张义飞陈思同朱振涛一等奖4北京本科A北方工业大学白蒴赵梦姣马玉莹一等奖5北京本科C北方工业大学刘祎然程雪峰于洪斌一等奖6北京高职K北京电子科技职业学院钟婉婷张进步徐龙刚一等奖7北京本科C北京航空航天大学李志刚赖柯宇马仲海一等奖8北京本科C北京航空航天大学王嘉宇化永朝张聪一等奖9北京本科G北京交通大学杜隆生吴可谢刚一等奖10北京本科C北京理工大学张剑青汪稚力邱凡一等奖11北京本科C北京理工大学张凯郑鑫游富淋一等奖12北京本科E北京理工大学王主彬王翊坤范轶旸一等奖13北京本科G北京理工大学朱柯弘李勋马纯纯一等奖14北京本科G北京理工大学吴文宇刘伟黄星煜一等奖15北京高职J北京信息职业技术学院赵鹏飞王盼周奕佟一等奖16北京本科E北京邮电大学徐荣金吕昕晨祝思婷一等奖17北京本科C华北电力大学曾华荣李卓陈世宏一等奖18福建本科B福州大学陈诚斌许燕如邓凯一等奖19福建本科C福州大学钟节贤吴桂桐刘小燕一等奖20福建本科C福州大学苏泽荫廖华平蔡双乾一等奖21福建本科E福州大学陈志鹏魏爱民高奕翔一等奖22福建本科C华侨大学梁志龙李穆吴文东一等奖23福建本科A闽南师范大学陈伟强蔡秋吴春桥一等奖24福建本科A三明学院王伟员黄艺森陈进源一等奖25福建本科A三明学院林永福陈锦涛曾金顶一等奖26甘肃本科F兰州大学叶振旭白皓郭杨志一等奖27广东本科C广东技术师范学院庄鑫财林利彬刁健一等奖28广东本科F华南理工广州学院陈嘉智李华亮洪俊鹏一等奖29广东本科A华南农业大学朱振驰柴高达陈奇俊一等奖30广东本科E华南师范大学张颖豪黄泽坤刘开展一等奖31广东本科G华南师范大学肖雄坤许崇勃范伟杰一等奖32广东本科G华南师范大学袁梓琪傅俊橦李杰一等奖33广东本科C汕头大学梁健聪罗豪醒王祝伦一等奖34广东高职K深圳职业技术学院王蒙蒙魏宝平朱瑞勤一等奖35广东高职L顺德职业技术学院杨嘉俊刘森源梁兆强一等奖36广东本科A中山大学罗澍黄忆南林毅杨一等奖37广东本科A中山大学施权展任安奇张鑫源一等奖38广东本科C中山大学黄志杰誉洪生李小锟一等奖39广东高职L中山火炬职业技术学院罗智坤李国雄施金豆一等奖40广西高职J广西机电职业技术学院蒙亮艾方键陆云琦一等奖41广西高职K广西机电职业技术学院李骏民梁星云何秀芝一等奖42广西本科A桂林电子科技大学陶奕恺黄新吉周福来一等奖第1页 // 共6页编号赛区组别题号参赛队学校学生姓名学生姓名学生姓名评奖43广西本科D桂林电子科技大学卢文华隋学鹏王孔宝一等奖44广西本科E桂林电子科技大学廖世恒刘青松覃武一等奖45广西本科F桂林电子科技大学苏耀东黄虹虹刘志恒一等奖46贵州本科F贵州民族大学郑泽鸿方明洪罗洪松一等奖47河北高职J承德石油高等专科学校范亚琳王文宁邢华一等奖48河北本科A河北科技大学刘艳钊牛东军朱光一等奖49河北本科A河北科技大学吕晓明武剑英李世泽一等奖50河北本科B河北科技大学马方明卞志彬周东一等奖51河北本科F河北科技大学李龙威靳培培郭悦一等奖52河北本科D军械工程学院陈鹏宇高秀峰胡亚刚一等奖53河北本科E军械工程学院石龙宇孟维嘉陆洋一等奖54河北本科G军械工程学院庄宇航孙晓明牛云一等奖55河北高职K石家庄职业技术学院郭祥宇张松石亚蒙一等奖56河北本科C燕山大学陈凯龙杨冬奎齐旭杰一等奖57河南高职L河南工程学院朱振豪王振冲王亚鹏一等奖58河南本科D解放军信息工程大学张琦李帅陈紫阳一等奖59河南本科D解放军信息工程大学孙鹏浩刘邦舟崔坤军一等奖60河南本科E解放军信息工程大学陆瑞武鲁鲁吴运达一等奖61河南本科F解放军信息工程大学许纪钧王亚东金栋一等奖62河南本科F解放军信息工程大学赵彤代桃高杨钦程一等奖63河南高职J南阳理工学院余恒周凌峰王金涛一等奖64河南本科E郑州大学郭壮举王飞虎罗欣一等奖65河南高职J郑州铁路职业技术学院邓俊东赵鹏牛亚飞一等奖66河南高职L郑州铁路职业技术学院李连阳许鹏博杨留兵一等奖67河南本科G中原工学院刘长欣张自豪衡佳音一等奖68黑龙江本科C哈尔滨工程大学陈美远刘鹏刘思琪一等奖69黑龙江本科D哈尔滨工程大学张明陈恺翔赵晨一等奖70黑龙江本科A哈尔滨工业大学靳运莘蔡费杨李怡蒨一等奖71黑龙江本科C哈尔滨工业大学张焯然苏坤岳张田飞一等奖72黑龙江本科C哈尔滨工业大学麦贵林史东东纪帅帅一等奖73湖北本科A华中科技大学章晓杰陈家乐李其琪一等奖74湖北本科A华中科技大学常远瞩赖锦木马晓东一等奖75湖北本科A华中科技大学孙赋贺暕金能一等奖76湖北本科B华中科技大学陈俊鑫黄尚岸叶锋一等奖77湖北本科C华中科技大学王涛梁伟黄源一等奖78湖北本科C华中科技大学张攀祝凯苗祥龙一等奖79湖北本科C华中科技大学刘翔高郝兵杰覃博文一等奖80湖北本科C华中科技大学李宇华苏豪李晶玲一等奖81湖北本科D华中科技大学靳京京熊峰崔浩然一等奖82湖北本科D华中科技大学纪少彬王兵韦文姬一等奖83湖北本科E华中科技大学朱建南包文博王德君一等奖84湖北本科E华中科技大学刘安世刘雪豪冯盘龙瑞萨杯第2页 // 共6页编号赛区组别题号参赛队学校学生姓名学生姓名学生姓名评奖85湖北本科G华中科技大学兰峰徐文杰贾志龙一等奖86湖北本科G华中科技大学覃元元罗登吴旭峰一等奖87湖北本科E华中师范大学纪强朱志兵张雅希一等奖88湖北本科F华中师范大学沈磊柳炎炎陶浩森一等奖89湖北本科E解放军海军工程大学钟佳盛建肖阳水一曼一等奖90湖北本科G解放军海军工程大学徐旭东任纪腾李韬一等奖91湖北本科A武汉大学侯义东刘博贞曹磊一等奖92湖北本科E武汉大学李登高子航孙绪望一等奖93湖北本科E武汉大学王佳华邹仁亭韦李军一等奖94湖北高职L武汉大学珞珈学院徐剑陈奇宇徐胜清一等奖95湖北本科C武汉理工大学刘彬黄杰军孙学凯一等奖96湖北本科C武汉理工大学李鲍李攀登孟玮一等奖97湖北本科G武汉理工大学王璐史江山林桐一等奖98湖北本科G武汉理工大学倪浩兰军健魏凯一等奖99湖北高职L襄阳职业技术学院李路明刘本海汪焕一等奖100湖北本科C中国地质大学（武汉）江帆闵德顺袁学剑一等奖101湖北本科C中国地质大学（武汉）叶建成汤立新马亮一等奖102湖北本科C中国地质大学（武汉）王超佟远曹茂林一等奖103湖北本科D中国地质大学（武汉）韩家斌茹田力郭培培一等奖104湖北本科A中南民族大学赵亮刘会毅谢志帅一等奖105湖北本科A中南民族大学李小坤郝冲冲覃尧一等奖106湖南本科D国防科学技术大学郑润东庄毅郑雪峰一等奖107湖南本科A湖南城市学院周傕张华清谭海清一等奖108湖南高职J湖南工业职业技术学院伍益君郑韬谭落其瑞萨杯109湖南高职K湖南工业职业技术学院邓浩然肖仁冬王衍明一等奖110湖南高职L湖南工业职业技术学院陈伟杨栋孙飞一等奖111湖南本科E湖南科技大学覃左栋谭新张迪一等奖112湖南本科E湖南理工学院杨晶龙元维刘江强一等奖113湖南本科C湖南人文科技学院吴超群黄建威徐全武一等奖114湖南本科D长沙理工大学刘浪陈建成方玉标一等奖115湖南本科A中南大学弓箭谯睿智叶冰清一等奖116江苏本科G常熟理工学院杨楚赵雅丛颜川一等奖117江苏本科C东南大学郝志强王伟康杨争辉一等奖118江苏本科C东南大学俞熠邵安成姜舒一等奖119江苏本科C东南大学金弘晟胡航屠晨峰一等奖120江苏本科C东南大学高海丹黄健翔冯源一等奖121江苏本科D东南大学彭富林梁振楠吴丹一等奖122江苏本科D东南大学吴凯顾立新冯文华一等奖123江苏本科D东南大学廖振星沈兵周鑫一等奖124江苏本科D东南大学刘先钊王嘉频邱旻翔一等奖125江苏本科F东南大学付宇鹏李易曹言佳一等奖126江苏高职L淮安信息职业技术学院田伟程功卢双喜一等奖第3页 // 共6页编号赛区组别题号参赛队学校学生姓名学生姓名学生姓名评奖127江苏本科C江苏大学胡智扬焦源松曹园园一等奖128江苏本科B解放军理工大学通信工程学院马伟胡金淼马凯一等奖129江苏本科D解放军理工大学通信工程学院孙崇伟张鑫朝许磊鑫一等奖130江苏本科F解放军理工大学通信工程学院刘嘉鹏李小伟一等奖131江苏本科F解放军理工大学通信工程学院王茜茜张建红邹燎原一等奖132江苏高职K南京工业职业技术学院吴清雁周燕璇何雷一等奖133江苏高职J南京铁道职业技术学院梁欢於姗姗陈进生一等奖134江苏本科C南京信息工程大学张一波杜蒙范江棋一等奖135江苏高职L南京信息职业技术学院谭春林杜煜炜李晨杰一等奖136江苏本科B南京邮电大学王立林光远林康一等奖137江苏本科F南京邮电大学马晓博刘本超宗新园一等奖138江苏本科C南通大学邹学祥李兆洋鲍文鹏一等奖139江苏高职J南通职业大学王恩圣王印李慧军一等奖140江苏高职K南通职业大学丁月琴范建路苗淼一等奖141江苏本科B苏州科技学院卢泽民朱彤丹李倩一等奖142江西本科A江西科技师范大学张紫祥王协平徐超一等奖143江西本科F江西科技师范大学唐吕金方达党蔷一等奖144江西高职L九江职业技术学院刘洋黄健苏文超一等奖145辽宁本科C大连理工大学黄佳卿谷宇朱歆垚一等奖146辽宁本科C大连民族学院杭健薛牡丹关煜涛一等奖147山东本科C德州学院徐东东高成龙田兆宇一等奖148山东本科C德州学院刘德娟柳凯翟凤禄一等奖149山东本科C德州学院姜晓道李镇谷洪浩一等奖150山东本科B青岛农业大学赵泽民王希鹏王祥宇一等奖151山东本科F山东大学刘皓刘衍青罗亚慧一等奖152山东本科G山东大学李炳燃商小宝黄城一等奖153山东本科G山东大学季策潘羿威沙跃一等奖154山东本科G山东大学刘嘉琦温妍黄启彦一等奖155山东本科C山东工商学院张明丛营营付知超一等奖156山东本科B山东交通学院张银东谢经宽吉宝一等奖157山东本科G山东交通学院蔡四敬屈中斌李静文一等奖158山东本科B山东理工大学金训波刘吉东彭超峰一等奖159山东本科B山东理工大学徐天慧孟涛颜迎金一等奖160山东高职J威海职业学院张振华吕永闯韩克山一等奖161山东本科F中国海洋大学曹刚张瑞一等奖162山西高职K山西职业技术学院赵奋祥刘富忠冯秀娟一等奖163山西本科C太原科技大学袁泽峰杨川刘菲一等奖164山西本科A中北大学樊嘉琛唐乐乐白泽森一等奖165山西本科A中北大学闵宇辉雷佳杰梁甲琛一等奖166山西本科C中北大学郭进刘浩王宏升一等奖167陕西本科A空军工程大学周瑞钊王君力蔡亮一等奖168陕西高职L空军工程大学赵守创陈荔贾梓伟一等奖第4页 // 共6页编号赛区组别题号参赛队学校学生姓名学生姓名学生姓名评奖169陕西高职K陕西工业职业技术学院朱小余武西强张婵一等奖170陕西本科G陕西科技大学廖凯李波董轩一等奖171陕西本科A西安电子科技大学陶冶博黄岸丰赵凯一等奖172陕西本科A西安电子科技大学张华童莫鸿华朱逢豪一等奖173陕西本科A西安电子科技大学邱英杰李思齐司礼晨一等奖174陕西本科C西安电子科技大学林培焕靳昆昆胡会峰一等奖175陕西本科D西安电子科技大学李小双何伟键吕鑫一等奖176陕西本科D西安电子科技大学孙景鑫温凯林潘晓佳一等奖177陕西本科F西安电子科技大学王成浩郭燕苏安子建一等奖178陕西高职L西安航空学院王磊石鑫鑫张乐一等奖179陕西高职L西安航空职业技术学院李潇冯刚李丹一等奖180陕西本科C西安交通大学陈曲范新凯袁静妮一等奖181陕西本科D西安交通大学李上葛晓宇王亚林一等奖182陕西本科D西安交通大学高超关雁铭刘锦一等奖183陕西本科E西安交通大学孟越蔡剑梅丛延东一等奖184陕西本科F西安交通大学李嘉杰许宁蒋冬冬一等奖185陕西本科G西安交通大学陈世强宗康刘欢一等奖186上海本科A上海大学彭松鹏朱文郑强一等奖187上海本科B上海理工大学秦玉键何子慧卢晶一等奖188四川高职L成都工业学院吴泽彬谢庆锐冯瑜一等奖189四川本科D成都信息工程学院苏臻吴阳张永锐一等奖190四川本科D成都信息工程学院高波赵鹏廖双一等奖191四川本科F成都信息工程学院王毅丁嘉裕马晨晨一等奖192四川本科F成都信息工程学院魏雷鸣单冬晓李梓洋一等奖193四川本科F成都信息工程学院张洪涛尚闪闪李波一等奖194四川本科F成都信息工程学院黄选利刘晓庆曾祥平一等奖195四川本科A电子科技大学黄志召吴嘉珉刘许洋一等奖196四川本科A电子科技大学黄智颖方梓成陆经营一等奖197四川本科A电子科技大学江超曹晨陈宣奇一等奖198四川本科A电子科技大学李文黄斌吴天军一等奖199四川本科B电子科技大学户孝围吴春晓何锡明一等奖200四川本科C电子科技大学张尘曾奇敦歆潢一等奖201四川本科D电子科技大学王路维贾可蒋远灿一等奖202四川本科D电子科技大学杨仕林张净植张益松一等奖203四川本科D电子科技大学余波何剑锋李翱一等奖204四川本科E电子科技大学张肖杨建伟邱双杰一等奖205四川本科G电子科技大学马宗琳孙启民章韬一等奖206四川本科C四川理工学院李博何一凡陈磊一等奖207四川本科A西南交通大学陈星星徐茂鑫刘洁颖一等奖208四川本科A西南交通大学侯聂曹梦华杨洋一等奖209四川本科A西南交通大学吉磊明焦石磊袁欢一等奖210四川本科C西南科技大学王介阳王静王悦一等奖第5页 // 共6页编号赛区组别题号参赛队学校学生姓名学生姓名学生姓名评奖211四川本科C西南科技大学袁智超吴兴铨尹秋升一等奖212四川本科C西南科技大学张帆尹涟周乐一等奖213四川本科C西南科技大学李珍珍李海龙段玉琴一等奖214四川本科C西南石油大学冯韬润刘毅赵志波一等奖215天津本科C天津大学张海洋王明爽曾键旭一等奖216天津本科D天津工业大学杨磊孙占鹏廖从勇一等奖217云南本科A昆明理工大学成洪超谷联强杨成玉一等奖218云南本科G云南师范大学字崇德杨欢李希才一等奖219浙江本科C杭州电子科技大学李亦白罗杰鲍一苓一等奖220浙江本科F杭州电子科技大学黄龙任青春徐勇一等奖221浙江本科G杭州电子科技大学俞志伟杜显彬张斌一等奖222浙江本科B杭州电子科技大学信息工程学院周先军吴添恒赵波一等奖223浙江本科A宁波大学陈伟委王田田邓荣杰一等奖224浙江本科C宁波大学张小雨王钰程冯佳勇一等奖225浙江本科F宁波大学莫君林琼张呈钰一等奖226浙江高职K宁波职业技术学院施凯宇宋高清吴寿平一等奖227浙江本科F绍兴文理学院黎祖维彭尖尖赵雄杰一等奖228浙江本科F绍兴文理学院王江祥朱凯旋吴敏一等奖229浙江本科A浙江传媒学院伍蒙军陈璐俊黄亚南一等奖230浙江本科A浙江大学城市学院方博凡刘政威朱海嘉一等奖231浙江本科C浙江大学城市学院蒋佳立季君剑龚博涵一等奖232浙江本科A浙江工业大学钟思恒周龙叶小威一等奖233浙江本科G浙江工业大学刘敏超刘全马文耀一等奖234浙江本科C浙江师范大学童政陆明伟李剑飞一等奖235浙江本科A中国计量学院任峻辰陈容峰王培林一等奖236浙江本科F中国计量学院现代科技学院俞豪李密陈瑞健一等奖237重庆本科F重庆大学岳雨豪徐涛周健一等奖238重庆本科F重庆理工大学丁宁刘雷孙荣孟一等奖239重庆本科F重庆邮电大学唐永前雷永超沈松一等奖240重庆本科G重庆邮电大学杜冰兰皓坤段智毅一等奖第6页 // 共6页。

2013年全国大学生电子设计竞赛综合测评题综合测评注意事项（1）综合测评于2013年9月16日8：00正式开始，9月16日15：00结束。

（2）本科组和高职高专组优秀参赛队共用此题。

（3）综合测评以队为单位采用全封闭方式进行，现场不能上网、不能使用手机。

（4）综合测评结束时，制作的实物及《综合测评测试记录与评分表》由全国专家组委派的专家封存，交赛区保管。

波形发生器使用题目指定的综合测试板上的555芯片和一片通用四运放324芯片，设计制作一个频率可变的同时输出脉冲波、锯齿波、正弦波Ⅰ、正弦波Ⅱ的波形产生电路。

给出设计方案、详细电路图和现场自测数据波形（一律手写、3个同学签字、注明综合测试板编号），与综合测试板一同上交。

设计制作要求如下：1、同时四通道输出、每通道输出脉冲波、锯齿波、正弦波Ⅰ、正弦波Ⅱ中的一种波形，每通道输出的负载电阻均为600欧姆。

2、四种波形的频率关系为1：1：1：3（3次谐波）：脉冲波、锯齿波、正弦波Ⅰ输出频率范围为8kHz—10kHz，输出电压幅度峰峰值为1V；正弦波Ⅱ输出频率范围为24kHz—30kHz，输出电压幅度峰峰值为9V；脉冲波、锯齿波和正弦波输出波形应无明显失真（使用示波器测量时）。

频率误差不大于10%；通带内输出电压幅度峰峰值误差不大于5%。

脉冲波占空比可调整。

3、电源只能选用+10V单电源，由稳压电源供给。

不得使用额外电源。

4、要求预留脉冲波、锯齿波、正弦波Ⅰ、正弦波Ⅱ和电源的测试端子。

5、每通道输出的负载电阻600欧姆应标示清楚、置于明显位置，便于检查。

注意：不能外加555和324芯片，不能使用除综合测试板上的芯片以外的其他任何器件或芯片。

说明：1、综合测评应在模数实验室进行，实验室应能提供常规仪器仪表、常用工具和电阻、电容、电位器等。

2、综合测评电路板检查后发给参赛队，原则上不允许参赛队更换电路板。

3、若综合测评电路板上已焊好的324和555芯片被损坏，允许提供新的324和555芯片，自行焊接，但要记录并酌情扣分；4、提供324和555芯片使用说明书。

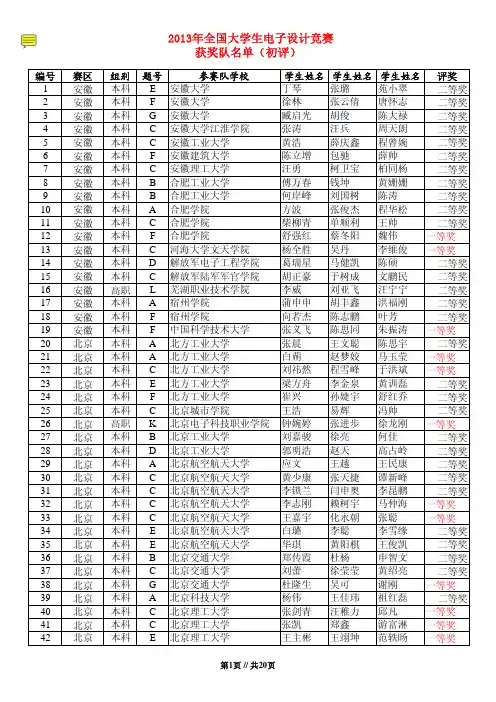

编号赛区组别题号参赛队学校学生姓名学生姓名学生姓名评奖1安徽本科E安徽大学丁琴张璐苑小翠二等奖2安徽本科F安徽大学徐林张云倩唐怀志二等奖3安徽本科G安徽大学臧启光胡俊陈大禄二等奖4安徽本科C安徽大学江淮学院张涛汪兵周天朗二等奖5安徽本科C安徽工业大学黄浩薛庆鑫程曾婉二等奖6安徽本科F安徽建筑大学陈立增包驰薛帅二等奖7安徽本科C安徽理工大学汪勇柯卫宝柏同杨二等奖8安徽本科B合肥工业大学傅万春钱坤黄姗姗二等奖9安徽本科B合肥工业大学何岸峰刘国树陈涛二等奖10安徽本科A合肥学院方波张俊杰程华松二等奖11安徽本科C合肥学院柴柳青单顺利王帅二等奖12安徽本科F合肥学院舒强红蔡冬阳魏伟一等奖13安徽本科C河海大学文天学院杨全胜吴丹李维俊一等奖14安徽本科D解放军电子工程学院葛瑞星马健凯陈硕二等奖15安徽本科C解放军陆军军官学院胡正豪于树成文鹏民二等奖16安徽高职L芜湖职业技术学院李威刘亚飞汪宁宁二等奖17安徽本科A宿州学院蒲申申胡丰鑫洪福刚二等奖18安徽本科F宿州学院向若杰陈志鹏叶芳二等奖19安徽本科F中国科学技术大学张义飞陈思同朱振涛一等奖20北京本科A北方工业大学张晨王文聪陈思宇二等奖21北京本科A北方工业大学白蒴赵梦姣马玉莹一等奖22北京本科C北方工业大学刘祎然程雪峰于洪斌一等奖23北京本科E北方工业大学梁方舟李金泉黄训磊二等奖24北京本科F北方工业大学崔兴孙婕宇舒红乔二等奖25北京本科C北京城市学院王浩易辉冯帅二等奖26北京高职K北京电子科技职业学院钟婉婷张进步徐龙刚一等奖27北京本科B北京工业大学刘嘉骏徐亮何佳二等奖28北京本科D北京工业大学郭明浩赵天高占岭二等奖29北京本科A北京航空航天大学应文王越王民康二等奖30北京本科C北京航空航天大学黄少康张天捷谭新峰二等奖31北京本科C北京航空航天大学李锁兰闫申奥李昆鹏二等奖32北京本科C北京航空航天大学李志刚赖柯宇马仲海一等奖33北京本科C北京航空航天大学王嘉宇化永朝张聪一等奖34北京本科E北京航空航天大学白璐李聪李雪缘二等奖35北京本科E北京航空航天大学华琪黄阳棋王俊凯二等奖36北京本科B北京交通大学郑传霞杜杨申智文二等奖37北京本科C北京交通大学刘蕾徐莹莹黄绍亮二等奖38北京本科G北京交通大学杜隆生吴可谢刚一等奖39北京本科A北京科技大学杨伟王佳玮祖红磊二等奖40北京本科C北京理工大学张剑青汪稚力邱凡一等奖41北京本科C北京理工大学张凯郑鑫游富淋一等奖42北京本科E北京理工大学王主彬王翊坤范轶旸一等奖第1页 // 共20页编号赛区组别题号参赛队学校学生姓名学生姓名学生姓名评奖43北京本科G北京理工大学樊睿华李涛刘强二等奖44北京本科G北京理工大学朱柯弘李勋马纯纯一等奖45北京本科G北京理工大学吴文宇刘伟黄星煜一等奖46北京本科G北京联合大学李冬冬王健民罗哲夫二等奖47北京本科F北京信息科技大学郭忠伟王玉琦孔德坤二等奖48北京高职J北京信息职业技术学院赵鹏飞王盼周奕佟一等奖49北京本科E北京邮电大学徐伟嘉崔煜喆胡兴尉二等奖50北京本科E北京邮电大学徐荣金吕昕晨祝思婷一等奖51北京本科F北京邮电大学梁舒飞李尚霖吴世娟二等奖52北京本科F北京邮电大学吕凯李响王凯二等奖53北京本科F北京邮电大学桑小康韩嘉杰张进年二等奖54北京本科B华北电力大学黄吉畴张恒友李婷婷二等奖55北京本科C华北电力大学曾华荣李卓陈世宏一等奖56北京本科D中国地质大学(北京)朱剑平陈日浩徐忙忙二等奖57北京本科G中国地质大学(北京)杨杰王博陈余浪二等奖58福建本科A福建农林大学王海傅永灵何飞二等奖59福建本科C福建农林大学徐凯汪晓东林烟泽二等奖60福建本科C福建农林大学周云飞蔡国顺苏剑辉二等奖61福建高职J福建信息职业技术学院乐上旭巫英杰陈朝宝二等奖62福建高职L福建信息职业技术学院徐天真谢振权黄辉二等奖63福建本科A福州大学徐祥旺陈开宝卓欢欢二等奖64福建本科A福州大学郑建福廖世茜罗坤辉二等奖65福建本科B福州大学陈诚斌许燕如邓凯一等奖66福建本科C福州大学林双杰赖添悦林仁庆二等奖67福建本科C福州大学张如意林世杰林阳二等奖68福建本科C福州大学钟节贤吴桂桐刘小燕一等奖69福建本科C福州大学苏泽荫廖华平蔡双乾一等奖70福建本科E福州大学林炳炎杨坚林鹏程二等奖71福建本科E福州大学王晓威吴闽星张源二等奖72福建本科E福州大学陈志鹏魏爱民高奕翔一等奖73福建本科F福州大学兰强刘德鑫张方圆二等奖74福建本科F福州大学李智学张坚定林心宇二等奖75福建本科A福州大学阳光学院叶新红翁建清颜祥健二等奖76福建本科C福州大学至诚学院朱新法陈武勇王溪松二等奖77福建本科C华侨大学刘玉德傅金源陈展华二等奖78福建本科C华侨大学梁志龙李穆吴文东一等奖79福建本科F华侨大学黄礼森魏如月黄周真二等奖80福建本科F华侨大学吴冠鸿王雄伟阳蔷二等奖81福建本科A集美大学何波陈思远蔡东扬二等奖82福建本科C集美大学林凌杰郑勇杰叶志东二等奖83福建本科C集美大学曾强刘建华上官志灿二等奖84福建高职K黎明职业大学黄小强傅荣灿刘昕炀二等奖第2页 // 共20页编号赛区组别题号参赛队学校学生姓名学生姓名学生姓名评奖85福建高职K黎明职业大学张培源郑晓强钟书婷二等奖86福建高职L黎明职业大学黄泽郑晓伟汪文才二等奖87福建高职L黎明职业大学苏晓辉蒋芳臻钟飞龙二等奖88福建本科F闽江学院陈佳荣廖传发易江瑜二等奖89福建本科A闽南师范大学陈伟强蔡秋吴春桥一等奖90福建本科C闽南师范大学苏佳明陈国文蔡东林二等奖91福建本科D泉州师范学院常冬冬黄起俞浩二等奖92福建本科A三明学院王伟员黄艺森陈进源一等奖93福建本科A三明学院林永福陈锦涛曾金顶一等奖94福建本科A厦门大学渠占广苏瑞福沈珊珊二等奖95福建本科D厦门大学柯盛帆吕荣毅周紫鹏二等奖96福建本科D厦门理工学院蔡健力李永福余松福二等奖97福建本科F厦门理工学院李昭代林世向许江龙二等奖98福建高职J漳州职业技术学院丁曦吴培辉吕永城二等奖99福建高职L漳州职业技术学院林健朱斌杜镇林二等奖100甘肃高职J甘肃畜牧工程职业技术学院王向军谢家瑶方斌二等奖101甘肃本科F兰州大学叶振旭白皓郭杨志一等奖102甘肃高职L兰州工业学院肖国梁卢耀军吴财二等奖103甘肃本科C兰州交通大学焦志远孙雷雨王虎彪二等奖104甘肃本科D兰州交通大学李久辉武文艳席金龙二等奖105甘肃本科E兰州交通大学杨有国陈广泉郑青松二等奖106甘肃本科A兰州理工大学南洋吴博杜鹏二等奖107甘肃本科C兰州理工大学崔运国岳民威童源二等奖108甘肃本科B西北民族大学冯东季丁婵娟魏琪二等奖109甘肃本科G西北师范大学钟伟邓来军王丹二等奖110广东本科A北理工珠海学院占堪光王鸿志何增辉二等奖111广东本科C北理工珠海学院方炯文林焕鸿方仕坚二等奖112广东本科C电子科大中山学院黄浩星詹晓龙吴伟健二等奖113广东本科C电子科大中山学院黄晓康龚俊铭黄立景二等奖114广东本科F东莞理工学院袁国良邹法光张志淦二等奖115广东高职J佛山职业技术学院蔡伟东陈日光周福泽二等奖116广东本科B广东工业大学柯宗泽刘柏芳邹志明二等奖117广东本科D广东工业大学黄星贺杨朝煜黄立彬二等奖118广东本科C广东机电职业技术学院陈焕源黄祥城龙石强二等奖119广东本科C广东机电职业技术学院罗佳顶吴章安卢华星二等奖120广东本科C广东技术师范学院庄鑫财林利彬刁健一等奖121广东高职J广东交通职业技术学院邓煜桢蔡顺达倪雁彬二等奖122广东本科A韩山师范学院郑琳丰李晓伟林虹波二等奖123广东本科A华南理工大学薛成戴马衡禹陈健锋二等奖124广东本科C华南理工广州学院廖福宣侯庆毅林国环二等奖125广东本科C华南理工广州学院许铭裕黄孔辉高雄二等奖第3页 // 共20页编号赛区组别题号参赛队学校学生姓名学生姓名学生姓名评奖126广东本科F华南理工广州学院陈嘉智李华亮洪俊鹏一等奖127广东本科A华南农业大学麦活鹏孙哲锐余建增二等奖128广东本科A华南农业大学吴锐斌傅东强杨泽波二等奖129广东本科A华南农业大学朱振驰柴高达陈奇俊一等奖130广东本科C华南农业大学吴志明陈显双陈健东二等奖131广东本科C华南农业大学陈柱兵黄水鸿吴卫海二等奖132广东本科D华南师范大学邓伟俊林思创彭小澎二等奖133广东本科D华南师范大学庞文丰周钟青李锐江二等奖134广东本科E华南师范大学张颖豪黄泽坤刘开展一等奖135广东本科G华南师范大学肖雄坤许崇勃范伟杰一等奖136广东本科G华南师范大学袁梓琪傅俊橦李杰一等奖137广东本科F吉林大学珠海学院张浩鲍舒明李伟权二等奖138广东本科F暨南大学叶灼楷张晓娜梁杰聪二等奖139广东本科C汕头大学梁健聪罗豪醒王祝伦一等奖140广东本科G汕头大学刘贵荣叶君仪吴贻庭二等奖141广东高职K深圳职业技术学院王蒙蒙魏宝平朱瑞勤一等奖142广东高职J顺德职业技术学院苏锦豪高昌奋陈新举二等奖143广东高职L顺德职业技术学院杨嘉俊刘森源梁兆强一等奖144广东本科A中山大学罗澍黄忆南林毅杨一等奖145广东本科A中山大学施权展任安奇张鑫源一等奖146广东本科C中山大学黄志杰誉洪生李小锟一等奖147广东本科D中山大学陈满新黄伟强黄阳欣二等奖148广东本科D中山大学李浩明陈耿杰卢怀因二等奖149广东高职L中山火炬职业技术学院罗智坤李国雄施金豆一等奖150广西本科F百色学院韦英杰蒙东成罗芝杰二等奖151广西本科E广西大学计算机与电子信息学院陈俊鸿丰彬周璟然二等奖152广西高职J广西机电职业技术学院蒙亮艾方键陆云琦一等奖153广西高职K广西机电职业技术学院李骏民梁星云何秀芝一等奖154广西高职L广西机电职业技术学院余勇陆定健蒋家裕二等奖155广西高职L广西交通职业技术学院丘佳佳梁海标陆明格二等奖156广西本科F广西科技大学茅志敏潘毓桂张其睿二等奖157广西本科D广西民族大学李伟坤韦佩玲冯明旭二等奖158广西本科A广西师范大学许金秧王星王观二等奖159广西本科B广西师范大学韦力邹中元孙浩然二等奖160广西本科F广西师范大学梁梓辰杨智策张昊鹏二等奖161广西高职K广西职业技术学院范里政荣周许凯林二等奖162广西高职L广西职业技术学院王涛刘武南陈桂萍二等奖163广西本科A桂林电子科技大学李明兰任高黄振兴二等奖164广西本科A桂林电子科技大学陶奕恺黄新吉周福来一等奖165广西本科C桂林电子科技大学凌长师王宇龙虞达应二等奖166广西本科C桂林电子科技大学凌小壮韦建帆侯肖罡二等奖167广西本科C桂林电子科技大学鲁栋姚博敏罗锡桂二等奖第4页 // 共20页编号赛区组别题号参赛队学校学生姓名学生姓名学生姓名评奖168广西本科C桂林电子科技大学吴明明黄谢声郭亚洲二等奖169广西本科D桂林电子科技大学刘杨罗学良周茶红二等奖170广西本科D桂林电子科技大学罗楗枰蔡畅屈启吉二等奖171广西本科D桂林电子科技大学潘积辰黄远志陶贞连二等奖172广西本科D桂林电子科技大学卢文华隋学鹏王孔宝一等奖173广西本科E桂林电子科技大学蔡增杰卿星群罗海文二等奖174广西本科E桂林电子科技大学康延光谢朝战雷德诚二等奖175广西本科E桂林电子科技大学廖世恒刘青松覃武一等奖176广西本科F桂林电子科技大学肖绵合刘益萍覃念祖二等奖177广西本科F桂林电子科技大学苏耀东黄虹虹刘志恒一等奖178广西本科G桂林电子科技大学赖振勇张金品聂大锐二等奖179广西本科C桂林电子科技大学信息科技学院陶耔跃万今朝梁星浩二等奖180广西本科C桂林电子科技大学信息科技学院肖乐周凌唐超二等奖181广西本科E桂林电子科技大学信息科技学院郭鑫朱詠筠王萌萌二等奖182广西高职L桂林航天工业学院刘壮李翌玄张创升二等奖183广西高职K桂林理工大学高等职业技术学院田焕泽蒙建康邓家淋二等奖184广西本科E贺州学院廖斯哲翟振斌黄凤二等奖185广西高职L南宁职业技术学院廖荣斌冉明华文恒杰二等奖186广西本科A钦州学院陈亮亮毛旭宝崔达辉二等奖187广西本科C梧州学院刘祖智覃荣沈章彬二等奖188广西本科A玉林师范学院方奕武黄英文谢日云二等奖189广西本科D玉林师范学院张明昕梁建伟黄祖德二等奖190贵州高职J贵州航天职业技术学院李朝清马国富黎卫星二等奖191贵州本科F贵州民族大学郑泽鸿方明洪罗洪松一等奖192贵州本科G贵州民族大学张文勇贺明三简家龙二等奖193海南本科A海口经济学院张晓强刘飞范倩二等奖194海南高职L海南软件职业技术学院郑伟明林明秀马勇二等奖195海南本科F琼州学院丰小山李世校殷礼康二等奖196河北高职K北华航天工业学院孟富国于海娇黄甲甲二等奖197河北高职J承德石油高等专科学校王翱王云龙王维晟二等奖198河北高职J承德石油高等专科学校范亚林王文宁邢华一等奖199河北高职L承德石油高等专科学校马强李丹丹王增刚二等奖200河北本科A东北大学秦皇岛分校高健张珊周宇二等奖201河北本科C河北工程大学陈超张鹏超陈桂东二等奖202河北本科C河北工业大学王灿刘海洋李想二等奖203河北本科E河北工业大学苏品毓李昶苏萌二等奖204河北本科A河北科技大学李敬尧王亚龙付乐二等奖205河北本科A河北科技大学刘艳钊牛东军朱光一等奖206河北本科A河北科技大学吕晓明武剑英李世泽一等奖207河北本科B河北科技大学马方明卞志彬周东一等奖208河北本科F河北科技大学李龙威靳培培郭悦一等奖209河北高职L河北师范大学李小松柒玉强李海飞二等奖第5页 // 共20页编号赛区组别题号参赛队学校学生姓名学生姓名学生姓名评奖210河北本科C华北电力大学刘野鲁振威黄世龙二等奖211河北本科F华北电力大学林陈伟张培华袁思远二等奖212河北本科D军械工程学院陈鹏宇高秀峰胡亚刚一等奖213河北本科E军械工程学院石龙宇孟维嘉陆洋一等奖214河北本科G军械工程学院庄宇航孙晓明牛云一等奖215河北高职K石家庄职业技术学院郭祥宇张松石亚蒙一等奖216河北本科C燕山大学王凯王春杰王杰二等奖217河北本科C燕山大学巫肇彬刘洋崔利洋二等奖218河北本科C燕山大学陈凯龙杨冬奎齐旭杰一等奖219河北本科G燕山大学王梦石王柳戴泽阳二等奖220河北本科C燕山大学里仁学院沈亚非郑鹏飞王玉猛二等奖221河南本科C河南工程学院姜顺天刘磊张菲菲二等奖222河南高职L河南工程学院朱振豪王振冲王亚鹏一等奖223河南本科A河南工业大学宋鹏侯延坤高国庆二等奖224河南本科A河南工业大学张治强周炳昀杨书二等奖225河南本科C河南工业大学麻等等杨梦飞袁帅二等奖226河南本科D河南理工大学赵晨洋刘明宇姜珺二等奖227河南本科F河南理工大学田晓生赵磊王鸿舸二等奖228河南本科C河南理工大学万方科技学院韩盈李攀星张磊敏二等奖229河南本科A解放军信息工程大学黄强陈泽亮付博实二等奖230河南本科D解放军信息工程大学张琦李帅陈紫阳一等奖231河南本科D解放军信息工程大学孙鹏浩刘邦舟崔坤军一等奖232河南本科E解放军信息工程大学乔凯胡焰彬张帅国二等奖233河南本科E解放军信息工程大学陆瑞武鲁鲁吴运达一等奖234河南本科F解放军信息工程大学程奎毓孙永泉王亚文二等奖235河南本科F解放军信息工程大学许纪钧王亚东金栋一等奖236河南本科F解放军信息工程大学赵彤代桃高杨钦程一等奖237河南本科C洛阳理工学院胡占雄刘魁星夏晓航二等奖238河南高职J南阳理工学院余恒周凌峰王金涛一等奖239河南高职K南阳理工学院宋冲冲马亚鹏张海涛二等奖240河南本科A郑州大学靳宏立姚尧冯子豪二等奖241河南本科C郑州大学吕娜伟李鹏翔张翔宇二等奖242河南本科C郑州大学朱行武郭梦丽周伟二等奖243河南本科E郑州大学谢寿成焦晶晶于文博二等奖244河南本科E郑州大学郭壮举王飞虎罗欣一等奖245河南本科G郑州大学任赛林于婉婉谢展腾二等奖246河南高职J郑州铁路职业技术学院邓俊东赵鹏牛亚飞一等奖247河南高职K郑州铁路职业技术学院席旭雷焦佳威刘冬二等奖248河南高职L郑州铁路职业技术学院宋大乐武勐管志威二等奖249河南高职L郑州铁路职业技术学院李连阳许鹏博杨留兵一等奖250河南本科A中原工学院亢长犬谢立林蔡港平二等奖251河南本科A中原工学院吕猛吴明涛王建彬二等奖第6页 // 共20页编号赛区组别题号参赛队学校学生姓名学生姓名学生姓名评奖252河南本科A中原工学院徐立王小星曾幼涵二等奖253河南本科C中原工学院张建海吴高阳崔松涛二等奖254河南本科C中原工学院周贺阳任心愿刘富春二等奖255河南本科G中原工学院刘长欣张自豪衡佳音一等奖256黑龙江本科A大庆师范学院李永亮张怀洋刘禄明二等奖257黑龙江本科F大庆师范学院况伟董久军赵多青二等奖258黑龙江本科F大庆师范学院钱志恒孙文通杨春超二等奖259黑龙江本科C东北林业大学张永超李双薛瑞二等奖260黑龙江本科A东北石油大学覃木春刘宇谯涛二等奖261黑龙江本科F东北石油大学胡淑桃李明宇李欣二等奖262黑龙江本科G东北石油大学刘强程国伟王瀚鹏二等奖263黑龙江本科B哈尔滨工程大学王翔郝亮亮康义二等奖264黑龙江本科C哈尔滨工程大学石俭李佳宸刘倩俐二等奖265黑龙江本科C哈尔滨工程大学魏震宇刘萍张皓渊二等奖266黑龙江本科C哈尔滨工程大学贾献强杨航康乐二等奖267黑龙江本科C哈尔滨工程大学陈美远刘鹏刘思琪一等奖268黑龙江本科D哈尔滨工程大学刘宇佳苗磊李英豪二等奖269黑龙江本科D哈尔滨工程大学吴谋炎马千里张腾二等奖270黑龙江本科D哈尔滨工程大学张晨硕陈文张猛二等奖271黑龙江本科D哈尔滨工程大学张明陈恺翔赵晨一等奖272黑龙江本科E哈尔滨工程大学李佳雨刘云超方向二等奖273黑龙江本科E哈尔滨工程大学王佳兴李文文靳鑫二等奖274黑龙江本科F哈尔滨工程大学郭强强李纱田艳慧二等奖275黑龙江本科A哈尔滨工业大学靳运莘蔡费杨李怡蒨一等奖276黑龙江本科C哈尔滨工业大学杨佳锷周文申张煌二等奖277黑龙江本科C哈尔滨工业大学张焯然苏坤岳张田飞一等奖278黑龙江本科C哈尔滨工业大学麦贵林史东东纪帅帅一等奖279黑龙江本科F哈尔滨剑桥学院李倡印李倩黄藐二等奖280黑龙江本科C哈尔滨理工大学王禹力冯永浩孙雯二等奖281黑龙江本科B黑龙江大学甄忠旭沈鹏吴玉龙二等奖282黑龙江本科C黑龙江大学张晓锋张晓杰徐剑二等奖283黑龙江本科F黑龙江工程学院孙兵兵郭连庆孙浩二等奖284黑龙江本科A黑龙江科技大学黄祖彬李兴龙庞永强二等奖285黑龙江本科A黑龙江科技大学魏学军刘蛟杨志鹏二等奖286黑龙江本科A黑龙江科技大学赵少龙张百惠张迪二等奖287黑龙江高职K黑龙江农垦科技职业学院刘德大杨金明付莹二等奖288黑龙江本科C绥化学院周德刚宋丹成吴志勇二等奖289湖北本科A华中科技大学章晓杰陈家乐李其琪一等奖290湖北本科A华中科技大学常远瞩赖锦木马晓东一等奖291湖北本科A华中科技大学孙赋贺暕金能一等奖292湖北本科B华中科技大学陈俊鑫黄尚岸叶锋一等奖293湖北本科C华中科技大学王涛梁伟黄源一等奖第7页 // 共20页编号赛区组别题号参赛队学校学生姓名学生姓名学生姓名评奖294湖北本科C华中科技大学张攀祝凯苗祥龙一等奖295湖北本科C华中科技大学刘翔高郝兵杰覃博文一等奖296湖北本科C华中科技大学李宇华苏豪李晶玲一等奖297湖北本科D华中科技大学陈旭杜喆张宏广二等奖298湖北本科D华中科技大学李鑫曾柏伟高敏二等奖299湖北本科D华中科技大学靳京京熊峰崔浩然一等奖300湖北本科D华中科技大学纪少彬王兵韦文姬一等奖301湖北本科E华中科技大学孙启霖李林涛李凯豪二等奖302湖北本科E华中科技大学朱建南包文博王德君一等奖303湖北本科E华中科技大学刘安世刘雪豪冯盘龙瑞萨杯304湖北本科G华中科技大学杜敏汪浪宫鹏飞二等奖305湖北本科G华中科技大学兰峰徐文杰贾志龙一等奖306湖北本科G华中科技大学覃元元罗登吴旭峰一等奖307湖北本科D华中师范大学邹博刘琪王选刚二等奖308湖北本科E华中师范大学纪强朱志兵张雅希一等奖309湖北本科F华中师范大学沈磊柳炎炎陶浩森一等奖310湖北本科E解放军海军工程大学钟佳盛建肖阳水一曼一等奖311湖北本科G解放军海军工程大学徐旭东任纪腾李韬一等奖312湖北本科A武汉大学侯义东刘博贞曹磊一等奖313湖北本科D武汉大学谢简策叶晓青蔡磊二等奖314湖北本科E武汉大学李登高子航孙绪望一等奖315湖北本科E武汉大学王佳华邹仁亭韦李军一等奖316湖北高职L武汉大学珞珈学院徐剑陈奇宇徐胜清一等奖317湖北高职J武汉交通职业学院胡斯哲巴强华王璐二等奖318湖北本科C武汉理工大学刘彬黄杰军孙学凯一等奖319湖北本科C武汉理工大学李鲍李攀登孟玮一等奖320湖北本科G武汉理工大学王璐史江山林桐一等奖321湖北本科G武汉理工大学倪浩兰军健魏凯一等奖322湖北高职L襄阳职业技术学院李路明刘本海汪焕一等奖323湖北高职K长江职业学院李强强陈前鹏黄燕玲二等奖324湖北本科C中国地质大学（武汉）张伟张建宇苏继威二等奖325湖北本科C中国地质大学（武汉）江帆闵德顺袁学剑一等奖326湖北本科C中国地质大学（武汉）叶建成汤立新马亮一等奖327湖北本科C中国地质大学（武汉）王超佟远曹茂林一等奖328湖北本科D中国地质大学（武汉）刘路路蒋元舒娟二等奖329湖北本科D中国地质大学（武汉）韩家斌茹田力郭培培一等奖330湖北本科A中南民族大学马文超马林威王留留二等奖331湖北本科A中南民族大学赵亮刘会毅谢志帅一等奖332湖北本科A中南民族大学李小坤郝冲冲覃尧一等奖333湖南本科C国防科学技术大学谢林海李龙卿胡悦国二等奖334湖南本科D国防科学技术大学张兴李纪伟李中仁二等奖335湖南本科D国防科学技术大学郑润东庄毅郑雪峰一等奖第8页 // 共20页。

2013全国电子设计竞赛单相AC-DC变换电路（A题）摘要：本系统以STM32单片机为核心，兼有硬件电路和软件系统。

硬件电路分为两大部分，主电路和控制电路，控制电路中有分为驱动电路和过流保护电路。

主电路由MBR2045组成的整流桥，功率开关管75NF75，绕制电感和滤波电路组成。

STM32单片机控制电路的显示以及产生PWM波和进行PID调节实现题目要求的稳压要求和功率因数的测量和功率因数的调整。

本系统采用多种有效的方法提高输出电压的稳定性，电路的效率和误差，仔细比较各种元器件的性能和参数方能得出符合要求的方案。

Abstract: STM32 MCU as the core, this system both hardware circuit and software system. Hardware circuit is divided into two parts, the main circuit and control circuit, control circuit is divided into the drive circuit and over current protection circuit. Main circuit composed of MBR2045 rectifier bridge, power switch tube 75 nf75, winding inductance and the filter circuit. STM32 MCU control circuitof display and generate PWM wave and subject demands on voltage stability of PID adjustment and power factor measurement and adjustment of power factor. This system USES a variety of effective ways to improve the stability of the output voltage, the efficiency of the circuit and error, carefully compare the performance of the various components and parameters in order to conform to the requirements of the solution are obtained.目录一、方案比较与论证 (3)1.电路的选择 (3)2.整流桥的选择 (3)3.单片机的选择 (4)4.硬件控制与软件控制的选择 (5)二、理论分析与参数计算 (6)1.提高效率的方法 (7)2.功率因数的调整方法 (7)3.稳压控制的方法 (8)三、电路与程序设计 (8)1.主回路与器件的选择 (9)2.控制电路与控制程序 (9)3.保护电路 (10)四、测试方案与测试结果 (10)1.测试方案及测试条件 (10)2.测试结果及其完整性 (11)3.测试结果分析 (12)附录：12864的转接板原理图 (13)一、方案比较与论证（1）电路的选择方案一.题目要求的是AC-DC变换，而且需要进行升压变换，选择BOOST拓扑结构，BOOST变换电路的结构还是比较简单的，也满足题中升压的要求，但是题中有一个隐含的条件，当输出电流在2A时，输入电压在20~30V变化时，电压调整率Su小于等于0.5%。
