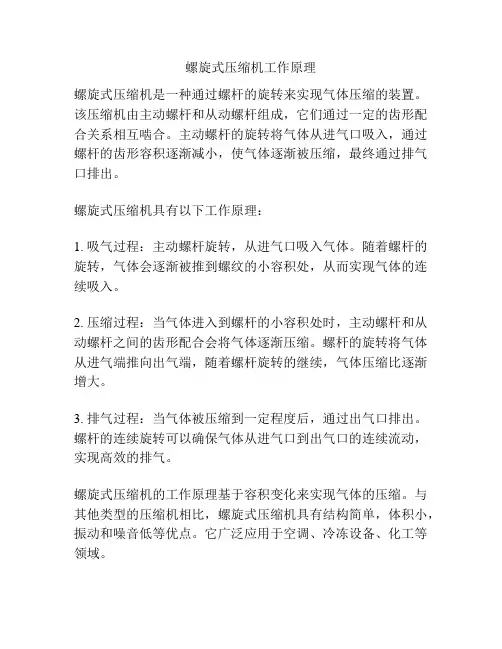

螺旋式压缩机工作原理
螺旋式压缩机是一种通过螺杆的旋转来实现气体压缩的装置。
该压缩机由主动螺杆和从动螺杆组成,它们通过一定的齿形配合关系相互啮合。
主动螺杆的旋转将气体从进气口吸入,通过螺杆的齿形容积逐渐减小,使气体逐渐被压缩,最终通过排气口排出。
螺旋式压缩机具有以下工作原理:
1. 吸气过程:主动螺杆旋转,从进气口吸入气体。
随着螺杆的旋转,气体会逐渐被推到螺纹的小容积处,从而实现气体的连续吸入。
2. 压缩过程:当气体进入到螺杆的小容积处时,主动螺杆和从动螺杆之间的齿形配合会将气体逐渐压缩。
螺杆的旋转将气体从进气端推向出气端,随着螺杆旋转的继续,气体压缩比逐渐增大。
3. 排气过程:当气体被压缩到一定程度后,通过出气口排出。
螺杆的连续旋转可以确保气体从进气口到出气口的连续流动,实现高效的排气。
螺旋式压缩机的工作原理基于容积变化来实现气体的压缩。
与其他类型的压缩机相比,螺旋式压缩机具有结构简单,体积小,振动和噪音低等优点。
它广泛应用于空调、冷冻设备、化工等领域。

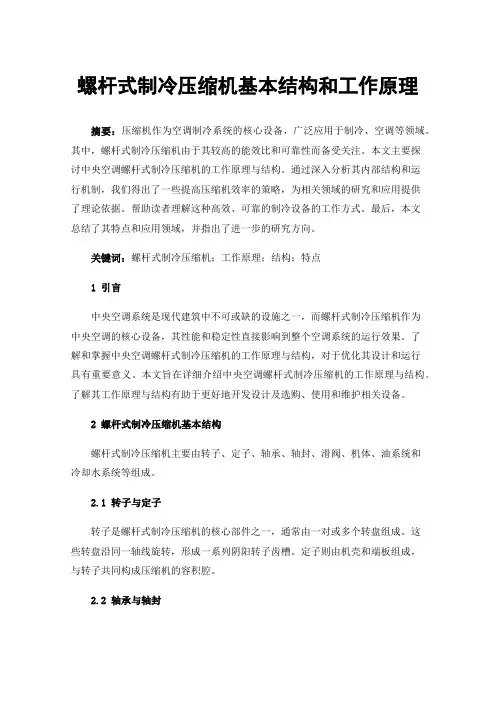

螺杆式制冷压缩机基本结构和工作原理摘要:压缩机作为空调制冷系统的核心设备,广泛应用于制冷、空调等领域。
其中,螺杆式制冷压缩机由于其较高的能效比和可靠性而备受关注。
本文主要探讨中央空调螺杆式制冷压缩机的工作原理与结构。
通过深入分析其内部结构和运行机制,我们得出了一些提高压缩机效率的策略,为相关领域的研究和应用提供了理论依据。
帮助读者理解这种高效、可靠的制冷设备的工作方式。
最后,本文总结了其特点和应用领域,并指出了进一步的研究方向。
关键词:螺杆式制冷压缩机;工作原理;结构;特点1 引言中央空调系统是现代建筑中不可或缺的设施之一,而螺杆式制冷压缩机作为中央空调的核心设备,其性能和稳定性直接影响到整个空调系统的运行效果。
了解和掌握中央空调螺杆式制冷压缩机的工作原理与结构,对于优化其设计和运行具有重要意义。
本文旨在详细介绍中央空调螺杆式制冷压缩机的工作原理与结构。
了解其工作原理与结构有助于更好地开发设计及选购、使用和维护相关设备。
2 螺杆式制冷压缩机基本结构螺杆式制冷压缩机主要由转子、定子、轴承、轴封、滑阀、机体、油系统和冷却水系统等组成。
2.1 转子与定子转子是螺杆式制冷压缩机的核心部件之一,通常由一对或多个转盘组成。
这些转盘沿同一轴线旋转,形成一系列阴阳转子齿槽。
定子则由机壳和端板组成,与转子共同构成压缩机的容积腔。
2.2 轴承与轴封轴承用于支撑转子,减少其运动时的摩擦阻力。
轴封是防止制冷剂在压缩机工作时泄漏的重要部件。
2.3 滑阀与机体滑阀是控制制冷剂流动的部件,根据制冷剂的状态在转子槽中进行滑动。
机体则是整个压缩机的外壳,为各部件提供支撑和保护。
2.4 油系统和冷却水系统油系统主要用于润滑和冷却,确保压缩机正常运行。
冷却水系统则用于将压缩机运行过程中产生的热量带走,防止过热。
2.5 中央空调螺杆式制冷压缩机的主机结构中的重要零部件中央空调螺杆式制冷压缩机的主机结构中的重要零部件包括机体、螺杆(阴、阳转子)、能量调节滑阀、轴承、吸气端座、排气端座及两端端盖等。

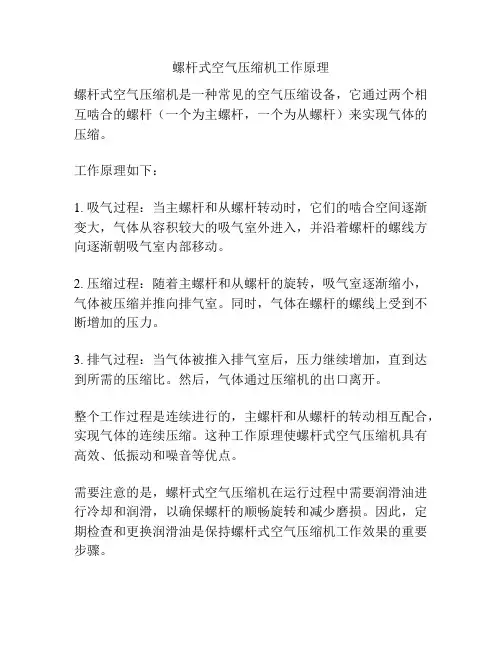

螺杆式空气压缩机工作原理
螺杆式空气压缩机是一种常见的空气压缩设备,它通过两个相互啮合的螺杆(一个为主螺杆,一个为从螺杆)来实现气体的压缩。
工作原理如下:
1. 吸气过程:当主螺杆和从螺杆转动时,它们的啮合空间逐渐变大,气体从容积较大的吸气室外进入,并沿着螺杆的螺线方向逐渐朝吸气室内部移动。
2. 压缩过程:随着主螺杆和从螺杆的旋转,吸气室逐渐缩小,气体被压缩并推向排气室。
同时,气体在螺杆的螺线上受到不断增加的压力。
3. 排气过程:当气体被推入排气室后,压力继续增加,直到达到所需的压缩比。
然后,气体通过压缩机的出口离开。
整个工作过程是连续进行的,主螺杆和从螺杆的转动相互配合,实现气体的连续压缩。
这种工作原理使螺杆式空气压缩机具有高效、低振动和噪音等优点。
需要注意的是,螺杆式空气压缩机在运行过程中需要润滑油进行冷却和润滑,以确保螺杆的顺畅旋转和减少磨损。
因此,定期检查和更换润滑油是保持螺杆式空气压缩机工作效果的重要步骤。
螺杆式压缩机工作原理
螺杆式压缩机是一种常用的压缩机类型,其工作原理如下:
1. 主要构成
螺杆式压缩机由一个固定螺杆和一个活动螺杆组成。
活动螺杆通过一个传动机构与电动机连接,使其能够旋转。
2. 吸气过程
当活动螺杆开始旋转时,两个螺杆之间的工作腔体逐渐扩大,形成一个低压区域。
此时,气体从外部环境中通过吸气阀进入腔体。
3. 压缩过程
随着活动螺杆的旋转,螺杆之间的空间逐渐减小,气体受到压缩并被推入壁挂。
4. 排气过程
当气体被压缩到一定程度后,排气阀打开,将压缩气体推出腔体。
同时,活动螺杆的旋转还将残余气体排出。
这样就完成了一个压缩循环。
5. 冷却和润滑
在工作过程中,压缩机会产生较大的摩擦热,而且螺杆之间的密封是关键。
因此,螺杆式压缩机通常需要进行冷却和润滑。
润滑油通过油循环系统不断供给螺杆,起到润滑和冷却作用。
6. 控制系统
螺杆式压缩机通常配备了一个控制系统,用于监控和控制压缩机的运行。
通过传感器监测压力、温度等参数,并通过控制器调整电动机的转速,以实现所需的运行状态。
总结:
螺杆式压缩机通过两个相互啮合的螺杆的旋转运动,将气体压缩并排出,实现压缩过程。
它具有结构简单、高效率、运行平稳等优点,广泛应用于空压机、制冷设备、工业气体输送等领域。

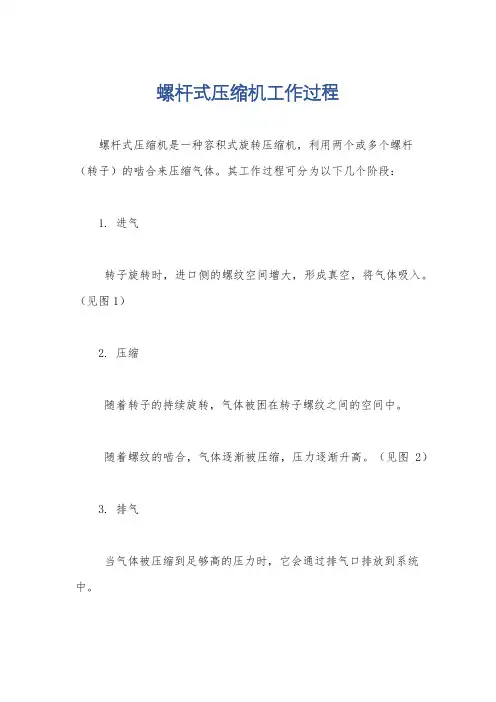

螺杆式压缩机工作过程螺杆式压缩机是一种容积式旋转压缩机,利用两个或多个螺杆(转子)的啮合来压缩气体。
其工作过程可分为以下几个阶段:1. 进气转子旋转时,进口侧的螺纹空间增大,形成真空,将气体吸入。
(见图1)2. 压缩随着转子的持续旋转,气体被困在转子螺纹之间的空间中。
随着螺纹的啮合,气体逐渐被压缩,压力逐渐升高。
(见图2)3. 排气当气体被压缩到足够高的压力时,它会通过排气口排放到系统中。
排气口位于转子的另一侧,螺纹空间在那里逐渐增大,释放出压缩气体。
(见图3)4. 注入在某些应用中,可在压缩过程中向气体注入润滑油或冷却剂。
润滑油有助于减少转子之间的摩擦,而冷却剂有助于控制温度。
5. 混合在注入情况下,润滑油或冷却剂与气体混合。
注入量和混合程度会根据应用要求而有所不同。
螺杆式压缩机的主要部件阳转子:具有凸形螺纹的转子,围绕阴转子旋转。
阴转子:具有凹形螺纹的转子,与阳转子啮合。
转子壳:包围转子并提供密封的壳体。
进口侧:气体进入压缩机的地方。
排气侧:压缩气体排出压缩机的地方。
润滑油/冷却剂注入系统:在需要的情况下,向压缩过程中注入润滑油或冷却剂的系统。
螺杆式压缩机的特点连续无脉冲输出:由于转子持续旋转,产生的气流平稳无脉冲。
高效率:螺杆式压缩机通常具有较高的效率,因为气体在压缩过程中不会被困在压缩腔中。
低振动和噪音:转子的平稳啮合以及吸音材料的使用有助于降低振动和噪音水平。
耐用性:螺杆式压缩机通常具有较长的使用寿命,因为转子之间的接触主要是滚动接触,而不是滑动接触。
可变排量:某些类型的螺杆式压缩机可以调整转子的位置,从而改变单位面积的排量。
应用螺杆式压缩机广泛应用于各种工业和商业应用,包括:气动工具驱动空气分离医疗设备食品和饮料加工制药石油和天然气勘探。

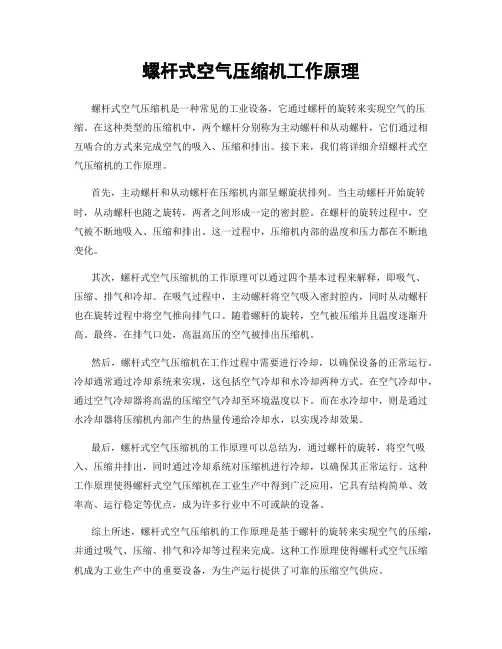

螺杆式空气压缩机工作原理螺杆式空气压缩机是一种常见的工业设备,它通过螺杆的旋转来实现空气的压缩。
在这种类型的压缩机中,两个螺杆分别称为主动螺杆和从动螺杆,它们通过相互啮合的方式来完成空气的吸入、压缩和排出。
接下来,我们将详细介绍螺杆式空气压缩机的工作原理。
首先,主动螺杆和从动螺杆在压缩机内部呈螺旋状排列。
当主动螺杆开始旋转时,从动螺杆也随之旋转,两者之间形成一定的密封腔。
在螺杆的旋转过程中,空气被不断地吸入、压缩和排出。
这一过程中,压缩机内部的温度和压力都在不断地变化。
其次,螺杆式空气压缩机的工作原理可以通过四个基本过程来解释,即吸气、压缩、排气和冷却。
在吸气过程中,主动螺杆将空气吸入密封腔内,同时从动螺杆也在旋转过程中将空气推向排气口。
随着螺杆的旋转,空气被压缩并且温度逐渐升高。
最终,在排气口处,高温高压的空气被排出压缩机。
然后,螺杆式空气压缩机在工作过程中需要进行冷却,以确保设备的正常运行。
冷却通常通过冷却系统来实现,这包括空气冷却和水冷却两种方式。
在空气冷却中,通过空气冷却器将高温的压缩空气冷却至环境温度以下。
而在水冷却中,则是通过水冷却器将压缩机内部产生的热量传递给冷却水,以实现冷却效果。
最后,螺杆式空气压缩机的工作原理可以总结为,通过螺杆的旋转,将空气吸入、压缩并排出,同时通过冷却系统对压缩机进行冷却,以确保其正常运行。
这种工作原理使得螺杆式空气压缩机在工业生产中得到广泛应用,它具有结构简单、效率高、运行稳定等优点,成为许多行业中不可或缺的设备。
综上所述,螺杆式空气压缩机的工作原理是基于螺杆的旋转来实现空气的压缩,并通过吸气、压缩、排气和冷却等过程来完成。
这种工作原理使得螺杆式空气压缩机成为工业生产中的重要设备,为生产运行提供了可靠的压缩空气供应。
螺杆式制冷压缩机是指用带有螺旋槽的一个或两个转子(螺杆)在气缸内旋转使气体压缩的制冷压缩机。
螺杆式制冷压缩机属于工作容积作回转运动的容积型压缩机,按照螺杆转子数量的不同,螺杆式压缩机有双螺杆和单螺杆两种。
第一节螺杆式压缩机的工作过程一、工作原理及工作过程1.组成螺杆式制冷压缩机主要由转子、机壳(包括中部的气缸体和两端的吸、排气端座等)、轴承、轴封、平衡活塞及输气量调节装置组成。
图3-1是典型开启螺杆式压缩机的一对转子、气缸和两端端座的外形图。
1—吸气端座 2—阴转子 3—气缸 4—滑阀 5—排气端座 6—阳转子2.工作原理螺杆式压缩机的工作是依靠啮合运动着的一个阳转子和一个阴转子,并借助于包围这一对转子四周的机壳内壁的空间完成的。
3.工作过程图3-2为螺杆式压缩机的工作过程示意图。
其中,a、b为一对转子的俯视图,c、d、e、f为一对转子由下而上的仰视图。
二、特点就压缩气体的原理而言,螺杆式制冷压缩机和往复活塞式制冷压缩机一样,同属于容积式压缩机械,就其运动形式而言,螺杆式制冷压缩机的转子和离心式制冷压缩机的转子一样,作高速旋转运动。
所以螺杆式制冷压缩机兼有二者的特点。
1.优点(1)转速较高、又有质量轻、体积小,占地面积小等一系列优点。
(2)动力平衡性能好,故基础可以很小。
(3)结构简单紧凑,易损件少,维修简单,使用可靠,有利于实现操作自动化。
(4)对液击不敏感,单级压力比高。
(5)输气量几乎不受排气压力的影响。
在较宽的工况范围内,仍可保持较高的效率。
2.缺点(1)噪声大。
(2)需要有专用设备和刀具来加工转子。
(3)辅助设备庞大。
第二节结构及基本参数一、主要零部件的结构螺杆式制冷压缩机的主要零部件包括机壳、转子、轴承、平衡活塞、轴封及输气量调节装置等。
1.机壳螺杆式制冷压缩机的机壳一般为剖分式。
它由机体(气缸体)、吸气端座、排气端座及两端端盖组成,如图3-3所示。
1—吸气端盖 2—吸气端座 3—机体 4—排气端座 5—排气端盖2.转子转子是螺杆式制冷压缩机的主要部件。
螺杆式制冷压缩机工作原理
螺杆式制冷压缩机是一种常用于大型制冷系统中的压缩机。
它的
工作原理基于两个旋转的螺杆,一个称为主轴,另一个称为从轴,两
者互相啮合并旋转以压缩制冷剂。
螺杆式制冷压缩机具有高效、低噪
音和可靠的特点,广泛应用于冷库、中央空调和工业制冷等领域。
螺杆式制冷压缩机的工作过程可以分为吸气、压缩、放热和排气
四个阶段。
在吸气阶段,制冷剂从蒸发器中进入压缩机的吸气腔。
当主轴和
从轴旋转时,制冷剂被腔体的梯形腔吸入,同时由于旋转的螺杆的几
何形状,螺杆的容积逐渐减小,使得制冷剂被压缩。
在压缩阶段,随着主轴和从轴的旋转,制冷剂被带入压缩腔,螺
杆的凸形区域压缩剂气体并增加其压力。
由于螺杆的结构,吸入的制
冷剂在腔体中逐渐压缩,并提高了其温度和密度。
然后,在放热阶段,压缩后的制冷剂进入冷却排气腔,通过冷却
排气腔和主轴的散热片来降低压缩剂的温度。
通过散热片的散热作用,制冷剂的温度被降低,从而形成液态制冷剂。
在排气阶段,压缩后的制冷剂从排气口排出,进入冷凝器。
在冷凝器中,制冷剂通过冷凝作用,将热量传递给外部环境,并转化为液态制冷剂。
螺杆式制冷压缩机通过连续旋转的螺杆的工作原理,实现了制冷剂的压缩和冷却。
它具有结构简单、工作可靠、能耗低等优点,并且能够提供高效的制冷能力。
此外,螺杆式制冷压缩机还具有较低的震动和噪音水平,适用于许多对噪音敏感的环境。

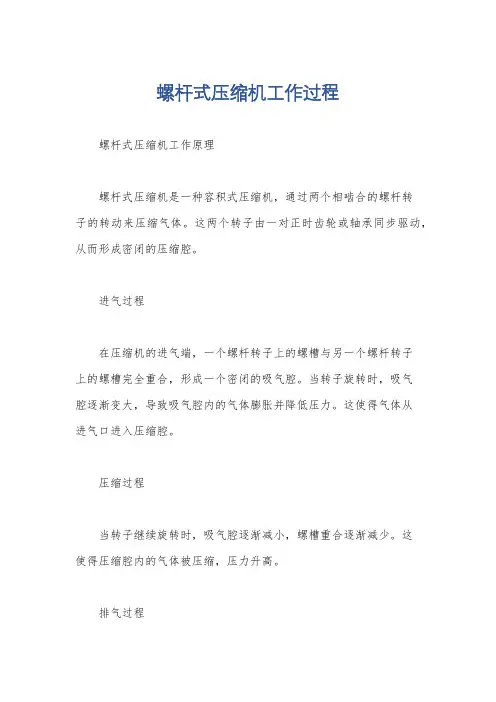

螺杆式压缩机工作过程螺杆式压缩机工作原理螺杆式压缩机是一种容积式压缩机,通过两个相啮合的螺杆转子的转动来压缩气体。
这两个转子由一对正时齿轮或轴承同步驱动,从而形成密闭的压缩腔。
进气过程在压缩机的进气端,一个螺杆转子上的螺槽与另一个螺杆转子上的螺槽完全重合,形成一个密闭的吸气腔。
当转子旋转时,吸气腔逐渐变大,导致吸气腔内的气体膨胀并降低压力。
这使得气体从进气口进入压缩腔。
压缩过程当转子继续旋转时,吸气腔逐渐减小,螺槽重合逐渐减少。
这使得压缩腔内的气体被压缩,压力升高。
排气过程当螺槽完全错开时,压缩腔内的气体被完全压缩。
这时,压缩腔的出口端与排气口相通。
由于压缩腔内的压力高于排气口处的压力,气体从压缩腔排出到排气口。
同步转动为了确保两个转子之间的正确啮合和密闭吸气腔的形成,转子必须同步转动。
这一同步由一对正时齿轮或轴承来实现。
无油润滑螺杆式压缩机通常采用无油润滑设计。
转子与气缸之间的间隙非常小,以减少泄漏和摩擦。
这消除了对油润滑的需求,从而提供了更清洁的空气。
优势高效率:螺杆式压缩机具有较高的体积效率和异方效率,这使得它们非常节能。
低噪音:由於转子之间的啮合平滑,螺杆式压缩机产生较低的噪音水平。
长寿命:由於无油润滑和低摩擦,螺杆式压缩机具有较长的使用寿命。
可靠性:螺杆式压缩机的设计简单且坚固,使其具有很高的可靠性。
适应性:螺杆式压缩机可以用于各种应用,包括工业、商业和住宅领域。
应用螺杆式压缩机广泛应用于以下领域:空气压缩机制冷系统发电厂石油和天然气行业化学工业汽车行业。
浅谈螺杆式压缩机的工作过程及工作原理
螺杆式压缩机又称螺杆压缩机,分为单螺杆式压缩机及双螺杆式压缩机。
单螺杆式压缩机是在70年代由法国辛恩开发出来,因其的结构更加合理,迅速的应用到国防领域,并被开发国家保护起来,技术一直都在相对独立。
双螺杆式压缩机最早由德国人H.Krigar在1878年提出,直到1934年瑞典皇家理工学院A.Lysholm才奠定了螺杆式压缩机SRM技术,并开始在工业上应用,取得了迅速的发展。
螺杆式压缩机工作过程
齿间基元容积(即每对齿所形成的工作容积)随着转子旋转而逐步扩大,并和机器左下方的进气孔口连通,气体通过孔口进入基元容积,进气过程开始;转子旋转到一定角度后,齿间基元容积超过进气孔口位置后,与进气孔口断开,进气过程结束;转子转到某一角度后,两个孤立的齿间基元容积由于阳螺杆的凸齿侵入阴螺杆的凹齿,基元容积同时开始缩小,实现气体的压缩过程。
直到一对基元容积与排气孔口相连通的瞬间为止;基元容积和排气孔口相连通后,排气过程开始,排气过程一直持续到两个齿完全啮合,即两个基元容积因两个转子完全啮合而等于零时。
螺杆式压缩机工作原理
螺杆式压缩机汽缸内装有一对互相啮合的螺旋形阴阳转子,两转子都有几个凹形齿,两者互相反向旋转。
转子之间和机壳与转子之间的间隙仅为5~10丝,主转子(又称阳转子或凸转子),通过由发动机或电动机驱动(多数为电动机驱动),另一转子(又称阴转子或凹转子)是由主转子通过喷油形成的油膜进行驱动,或由主转子端和凹转子端的同步齿轮驱动。
所以驱动中没有金属接触(理论上)。
转子的长度和直径决定压缩机排气量(流量)和排气压力,转子越长,压力越高;转子直径越大,流量越大。
螺旋转子凹槽经过吸气口时充满气体。
当转子旋转时,转子凹槽被机壳壁封闭,形成压缩腔室,当转子凹槽封闭后,润滑油被喷入压缩腔室,起密封。
冷却和润滑作用。
当转子旋转压缩润滑剂+气体(简称油气混合物)时,压缩腔室容积减小,向排气口压缩油气混合物。
当压缩腔室经过排气口时,油气混合物从压缩机排出,完成一个吸气-压缩-排气过程。
