等效电路

什么是等效电路？等效电路是指在电路中，把一部分电路装置（包括电源、负载等）简化为一个与之等效的电路，该电路具有相同的输入输出特性。

等效电路是电路分析中的重要概念，对于电路的设计和分析具有重要的指导意义。

本文将介绍等效电路的基本概念、分类、应用和具体实例。

一、等效电路的基本概念1. 等效电路的定义所谓等效电路，是指将一个复杂的电路简化为一个与之等效的简单电路，该简单电路具有相同的输入输出特性。

等效电路是为了方便电路的设计和分析，使用较简单的元件或电路把复杂的电路剖分出来，从而使电路的分析、计算和实现变得更加简单。

2. 等效电路的基本原理等效电路的基本原理是利用各种电学定律和电路分析方法，将一个复杂的电路转化为一个与之等效的简单电路。

常见的等效电路包括电阻、电容、电感等元件等效电路，以及放大器、滤波器等电路装置等效电路。

二、等效电路的分类1. 元件等效电路元件等效电路主要是把复杂的元件（例如电阻、电容、电感等）用一个简单的等效电路来代替。

这样做的好处是使电路分析和计算更加简单，方便设计和理解电路的工作原理。

常用的元件等效电路有串联等效电路、并联等效电路等。

2. 电路装置等效电路电路装置等效电路是将电路中的某个特定的装置（例如放大器、滤波器等）用一个简单的等效电路来代替。

这样做的好处是能够更加精确地预测电路的性能和工作特性，便于电路的设计和分析。

常见的电路装置等效电路有放大器等效电路、滤波器等效电路等。

三、等效电路的应用1. 电路分析与计算等效电路在电路分析与计算中具有重要的作用。

通过将复杂的电路转化为等效电路，可以简化电路的分析与计算过程，从而降低分析的难度。

利用等效电路，可以方便地计算电流、电压、功率等电路参数。

2. 电路设计与优化在电路设计与优化中，等效电路可以帮助工程师更好地理解电路的工作原理，从而选择合适的元件和电路装置。

通过对等效电路的分析和优化，可以提高电路的性能和效率，实现电路的设计目标。

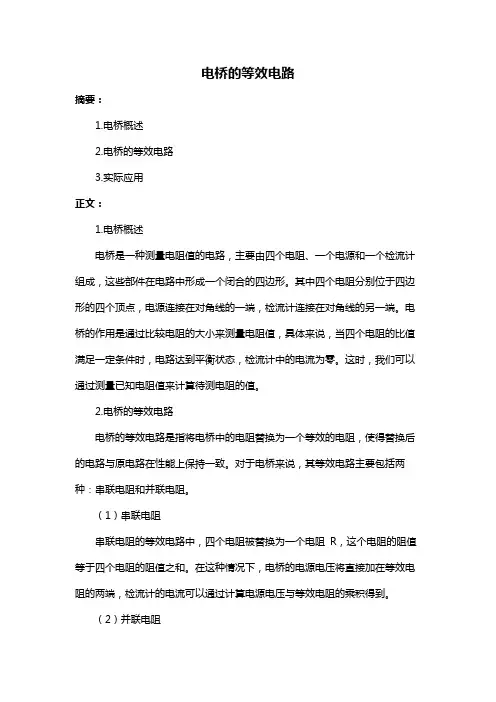

电桥的等效电路
摘要：
1.电桥概述
2.电桥的等效电路
3.实际应用
正文：
1.电桥概述
电桥是一种测量电阻值的电路，主要由四个电阻、一个电源和一个检流计组成，这些部件在电路中形成一个闭合的四边形。

其中四个电阻分别位于四边形的四个顶点，电源连接在对角线的一端，检流计连接在对角线的另一端。

电桥的作用是通过比较电阻的大小来测量电阻值，具体来说，当四个电阻的比值满足一定条件时，电路达到平衡状态，检流计中的电流为零。

这时，我们可以通过测量已知电阻值来计算待测电阻的值。

2.电桥的等效电路
电桥的等效电路是指将电桥中的电阻替换为一个等效的电阻，使得替换后的电路与原电路在性能上保持一致。

对于电桥来说，其等效电路主要包括两种：串联电阻和并联电阻。

（1）串联电阻
串联电阻的等效电路中，四个电阻被替换为一个电阻R，这个电阻的阻值等于四个电阻的阻值之和。

在这种情况下，电桥的电源电压将直接加在等效电阻的两端，检流计的电流可以通过计算电源电压与等效电阻的乘积得到。

（2）并联电阻
并联电阻的等效电路中，四个电阻被替换为一个电阻R，这个电阻的倒数等于四个电阻的倒数之和。

在这种情况下，电桥的电源电压将直接加在等效电阻的两端，检流计的电流可以通过计算电源电压与等效电阻的乘积得到。

3.实际应用
电桥广泛应用于各种测量场景，如测量电阻、电容、电感等参数。

此外，电桥还可以用于传感器信号的处理和转换，以及用于实现各种自动控制和测量系统。

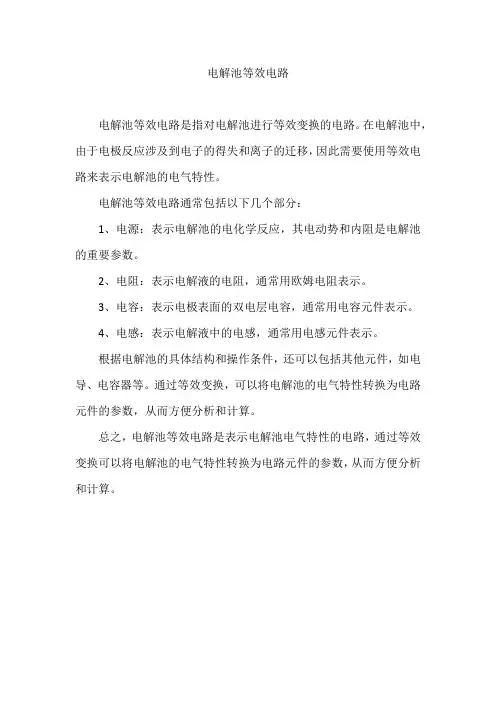

电解池等效电路
电解池等效电路是指对电解池进行等效变换的电路。

在电解池中，由于电极反应涉及到电子的得失和离子的迁移，因此需要使用等效电路来表示电解池的电气特性。

电解池等效电路通常包括以下几个部分：
1、电源：表示电解池的电化学反应，其电动势和内阻是电解池的重要参数。

2、电阻：表示电解液的电阻，通常用欧姆电阻表示。

3、电容：表示电极表面的双电层电容，通常用电容元件表示。

4、电感：表示电解液中的电感，通常用电感元件表示。

根据电解池的具体结构和操作条件，还可以包括其他元件，如电导、电容器等。

通过等效变换，可以将电解池的电气特性转换为电路元件的参数，从而方便分析和计算。

总之，电解池等效电路是表示电解池电气特性的电路，通过等效变换可以将电解池的电气特性转换为电路元件的参数，从而方便分析和计算。

等效电路图的八种画法等效电路又称“等值电路”。

在同样给定条件下，可代替另一电路且对外性能不变的电路。

电机、变压器等电气设备的电磁过程可用其相应的等效电路来分析研究。

等效电路是将一个复杂的电路，通过电阻等效、电容等效，电源等效等方法，化简成具有与原电路功能相同的简单电路。

这个简单的电路，称作原复杂电路的等效电路。

等效电路图的画法步骤1、认真审题，在草稿纸上画出原图，并把开关的状态、滑动变阻器的滑片所处的位置依题意画下；2、根据电流路径的优先走法，把没有电流经过的元件用橡皮擦擦掉，同时将断开的开关及与其串联的元件与擦掉，闭合的开关用导线代替；3、正确分析电路的连接方式，明确电流表测哪部分电路的电流，电压表测谁的电压，再将电路图整理，即画出了等效电路图；4、把已知条件尽可能标注在等效电路图上；5、找出所求的物理量与哪个等效图对应，然后根据串、并联电路的特点，特别注意电源电压不变，定值电阻的阻值不变，正确运用电学公式来分析解答。

等效电路画图的技巧第一种方法叫首尾相接法，如果是全都是首尾相连就一定是串联，如果是首首相连，尾尾相接，就一定是并联。

如果是既有首尾相连，又有首首相连，则一定是混联。

第二种方法叫电流流向法，根据电流的流向，来判断和串并联的特点，来判断串联、并联和混联电路。

第三种方法，叫手捂法，含义是任意去掉一个用电器，其他用电器都不能工作的一定是串联；任意去掉一个用电器，其他用电器都能工作就一定是并联；任意去掉一个用电器，其他用电器部分能工作的一定是混联。

第四种方法，叫节点法1、标出等势点。

依次找出各个等势点，并从高电势点到低电势点顺次标清各等势点字母。

2、捏合等势点画草图。

即把几个电势相同的等势点拉到一起，合为一点，然后假想提起该点“抖动”一下，以理顺从该点向下一个节点电流方向相同的电阻，这样逐点依次画出草图。

画图时要注意标出在每个等势点处电流“兵分几路”及与下一个节点的联接关系。

3、整理电路图。
