2016年上海中考物理二模压轴题汇总之填空：图表专题 (1)

填空压轴：图表分析1.(15年宝山区)为了“探究由光敏电阻的阻值特性与照射的光线种类的关系”，某小组同学利用由硫化镉半导体材料制成的光敏电阻、电压恒定的电源、电流表、电键和导线组成电路，并用强度相同的不同光波，做了如图6（a ）、（b ）、（c ）所示的三次实验。

请仔细观察比较图中的装置、操作和现象，然后归纳得出初步结论。

①比较（a ）和（b ）两图可以发现：在电压一定时，用强度相同的可见光线或红外光线照射到由硫化镉半导体材料制成的光敏电阻上，通过光敏电阻的电流强度是______的，因此该光敏电阻的电阻值与是否照射红外光线______关。

②比较（a ）和（c ）两图可以发现： 。

③根据上述研究情况，请你提出一个进一步研究的问题_________________________。

2.(15年奉贤区一模)如图9所示，（a ）是始于我国宋辽时期的倒装壶，它没有壶盖。

由于该壶无口无盖，只在壶底中央有一梅花形注水口，使用时须将壶倒置如图（b ），水由壶底梅花孔注入壶腹，故名“倒装壶”。

壶内置中心漏注与梅花孔衔接，水通过中心漏注流入壶内，由中心漏注来控制水面，壶嘴处有同样的隔离装置，倒置时水不致外溢，若外溢则表(21) (22) (23) (24) 图6＋ 光敏电阻AB－ 0电流表mA + 电源+-紫外光线红外光线光敏电阻+-ABmA ＋ － 0电流表电源可见光线光敏电阻+- AB mA ＋ － 0电流表电源（a ） （b ） （c ）明水已经装满。

同样，将壶正置如图（c ）或倾斜倒水时，因壶内中心漏注的上孔高于最高水面，壶底孔也不会漏水。

此壶构造奇特，设计精巧，匠心独运，充分体现了古代工匠的智慧。

（1）“倒装壶”是根据 （21） 原理制成的。

（2）某同学说：“此壶能够装的水的多少是由壶嘴处的隔离装置所决定的”，你认为该同学的说法是 （22）_的（选填“合理”或“ 不合理”）。

（3）壶中注入适量的水，将壶由图（b ）位置倒转到图（c ）位置的过程中，由于 （23） 的作用，水不会从注水口漏出。

2016年嘉定区中考物理二模卷一、选择题1.A【解析】本题考查的是天体的分类和生活常识。

常见的天体分类有恒星、行星、卫星、小行星等。

恒星是指能自己发光的球状或类球状天体，故在太阳系中，属于恒星的是太阳。

故选A。

2.D【解析】本题考查的是物理史实。

意大利科学家托里拆利，利用一根玻璃管测出了大气压所能支持的水银柱的高度，即76 厘米，这也就是后来规定的1个标准大气压的大小，其具体数值是P=ρ水银gh=13.6×103千克/米3×9.8 牛/千克×0.76 米=1.013×105帕。

3.C【解析】本题考查的是光的反射。

入射角、反射角指的是入射光线和反射光线与法线的夹角，法线垂直于镜面，故入射角为（90°－40°）=50°，又因为反射角等于入射角，故反射光线与法线的夹角为50°。

4.D【解析】本题考查的是物质的鉴别。

密度是物质的特性，不同的物质密度一般是不同的，而响度、质量、电阻不是物质的特性，和物质的种类没有关系，所以鉴别物质的种类应该利用密度的不同。

故选D。

5.C【解析】本题考查的是分子间的相互作用。

香气四溢说明分子在不断运动，选项A错误；破镜不能重圆是由于分子间的距离变大,分子间的引力几乎不存在,所以很难再合在一起，选项B错误；液体很难被压缩是由于因为固体、液体分子间的距离小于某一距离后，斥力起主要作用，可以说明分子间存在着斥力，选项C正确；磁铁与磁体相互排斥，是因为磁铁与磁体存在相互作用的斥力，并不是分子间存在斥力，选项D错误。

故选C。

6.D【解析】本题考查的是平衡力的概念。

平衡力分为多力平衡和二力平衡，二力平衡的条件是：二力大小相等、方向相反、作用在一条直线上、作用在同一个物体上，只有在D选项中满足以上条件。

故选D。

7.B【解析】本题考查的是凸透镜成像规律。

由图可以看出该点所成的是一个倒立等大的像，且此时物距u与相距v大小相等都为20 厘米，由凸透镜成像规律可以判断焦距f为10 厘米，将蜡烛在光具座上移动，向左移动会使u＞2f，成倒立、缩小的实像，向右移动会使2f ＞u＞f，成倒立、放大的实像，但不可能成虚像。

2016 年上海中考物理二模压轴题汇总【动态电路与故障电路专项】1、如图 4 所示，电源电压保持不变。

闭合电键S 后，当滑动变阻器的滑片P 向左移动时，以下说法中正确的是A ．电流表 A 示数变小，电压表V 2示数变小B．电压表 V 1示数与电流表 A 示数的比值变小C．电压表V1与电压表V 2示数的差值不变D ．电压表 V 2示数变化量与电流表 A 示数变化量之比变小答案： B2、在图2所示的电路中，电源电压保持不变，当电建S 由断开到闭合时A.电流表的示数变小B.电流表的示数不变C.电压表的示数变小D.电压表的示数不变答案： D3、在图 2 所示的电路中，电源电压不变，闭合电键S，电路正常工作。

一段时间后，发现两个电表示数都发生变化，且灯熄灭。

电路中除灯L 和电阻 R 以外的元件均保持完好，则下列判断中正确的是A若电流表示数增大， R 一定短路B若电流表示数增大， L 可能短路C若电压表示数增大， R 一定断路D若电压表示数减小， L 可能断路答案： D 图 24、在图 2 所示的电路，电键S 从断开到闭合，下列说法中正确的是（）A.V 表示数不变， A 1表示数不变B. A 1表示数不变， A 表示数变小C.V 表示数变大， A 1表示数不变D.V 表示数变小， A 表示数变大答案： C5、在图 3 所示的电路中，电源电压保持不变。

当电键S 闭合后，电压表V 1的示数小于电压表V 2的示数。

电路中的灯 L 、电阻 R 可能存在故障。

下列关于电路的判断，正确的是①若灯 L 发光，电路一定完好。

V 1V 2②若灯 L 不发光，一定是灯L 短路。

RS③若灯 L 不发光，可能是电阻R 短路。

L图 3④若灯 L 不发光，可能是灯L 短路且电阻 R 断路。

A. ①和②B. ②和③C. ①和④D. ③和④答案： C6、如图 4 所示电路中，电源电压保持不变，当电键S 由断开到闭合时，则A．电流表的示数变小，电压表的示数变小B．电流表的示数变小，电压表的示数变大C．电流表的示数不变，电压表的示数变小D．电流表的示数不变，电压表的示数不变图 4 答案： D7、在图 3 所示的电路中，电源电压保持不变。

2016年上海市嘉定区中考物理⼆模试卷及参考答案2016年上海市嘉定区中考物理⼆模试卷⼀、选择题（共8⼩题，每⼩题2分，满分16分）1．（2分）太阳系中属于恒星的是（）A．太阳B．地球C．⽉亮D．冥王星2．（2分）⾸先测出⼤⽓压值的物理学家是（）A．伽利略B．安培C．奥斯特D．托⾥拆利3．（2分）光斜射到镜⾯上时，⼊射光线与镜⾯的夹⾓为40°，则反射光线与法线的夹⾓为（）A．0°B．40°C．50°D．100°4．（2分）下列物理量中，能⽤来鉴别物质种类的是（）A．响度B．质量C．电阻D．密度5．（2分）下列现象中，能说明分⼦间存在斥⼒的是（）A．⾹⽓四溢B．破镜不能重圆C．液体很难压缩D．同名磁极相互排斥6．（2分）如图所⽰的各物体中，所受的两个⼒属于⼀对平衡⼒的是（）A．推拉⽅向盘B．推⼿C．推拉⼩车D．提着⽔桶不动7．（2分）在验证凸透镜成像实验中，蜡烛、凸透镜和光屏在光具座上的位置如图所⽰，此时在光屏上得到烛焰清晰的像：若保持透镜位罝不变，将蜡烛在光具座上移动5厘⽶，对于此时成像的性质判断正确的是（）A．⼀定是缩⼩的实像B．可能是放⼤的实像C．⼀定是正⽴的虚像D．可能是放⼤的虚像8．（2分）在如图所⽰的电路中，电源电压保持不变．闭合电键S，电路正常⼯作．⼀段时间后，有⼀个电表的⽰数增⼤：然后将电流表A与电阻R1位置互换后，发现电压表的⽰数不变．若故障只发⽣在电阻R1、R2上，则（）A．R1⼀定短路B．R2⼀定短路C．R1可能短路D．R2可能断路⼆、填空题（共26分）9．（3分）测量家庭消耗电能的仪表是表．标有“220V 40W”字样的⽇光灯正常⼯作时，加在它两端的电压为伏，它连续正常⼯作25⼩时耗电度．10．（3分）3⽉20⽇，中国运动员董斌在国际⽥联室内世锦赛三级跳⽐赛中以17.33⽶的成绩获得⾦牌．⽤⼒助跑和踏跳使他快速起跳，这说明⼒可以改变物体的：腾空后由于的缘故他会向前飞去：由⼦始终受到竖直向的重⼒作⽤，他最终落⼊沙坑．11．（3分）电调预约出租车，是通过来传递信息的（选填“⽆线电波”或“次声波”）：在出租车⾏驶过程中，以轿车为参照物．乘客是的（选填“运动”或“静⽌”）；若当司机听到车外的汽笛声越来越（选填“轻”或“响”）时，。

2016年上海市徐汇区中考物理二模试卷一、选择题（共16分）1．（2分）人的正常体温约为（）A．30℃B．33℃C．37℃D．39℃2．（2分）太阳系中，月球是地球的（）A．恒星B．行星C．彗星D．卫星3．（2分）敲音叉时，先轻轻敲，后用力敲，两次发出的声音（）A．音调不同B．响度不同C．音色不同D．频率不同4．（2分）光线从空气斜射入水中，若入射角为30°，则折射角为（）A．0°B．22°C．30°D．42°5．（2分）竖直向上抛出重为G的篮球，篮球在空中所受阻力小于G．在竖直上升的过程中，篮球受到的合力（）A．大于G B．等于G C．小于G D．等于06．（2分）如图所示，电冰箱内有一个通过冰箱门来控制的弹簧开关，当冰箱门打开时，弹簧弹起，开关闭合，冰箱内的小灯发光．在选项中的四个电路中，能正确表示冰箱开门状态下其内部照明电路原理的是（）A．B． C．D．7．（2分）甲、乙两物体先后从同地沿同方向做匀速直线运动．甲比乙先运动2秒，甲运动6秒时通过的路程为6米，此时甲、乙间的距离为3米．若乙运动的s﹣t图为如图所示a、b、c三条图线中的一条，则（）A．一定是图线a B．一定是图线b C．可能是图线b D．可能是图线c 8．（2分）在如图所示的电路中，电源电压保持不变．当电键S断开时，有一个电表的示数为零．若电路中的故障只发生在电阻R1或R2处，则电键S闭合后，一定为零的是（）A．电流表A的示数B．电压表V2的示数C．电压表V1与电压表V2示数的差D．电压表V1与电流表A示数的比值二、填空题（共23分）9．（3分）上海家庭电路中，电灯正常工作的电压为伏；电灯所消耗的电能是通过输电线路从远方输送而来的（选填“高压”或“低压”）．额定功率为1千瓦的用电器正常工作2小时，耗电度．10．（3分）四冲程汽油机工作过程中，将机械能转化为内能的是冲程．汽车的发动机选用水做冷却剂，主要是由于水的比热容较的缘故．发动机冷却过程是通过的方式来改变内能．11．（3分）若10秒内通过某导体横截面的电荷量为2库，电流所做的功为6焦，则通过导体的电流为安，此时导体两端的电压为伏．若增大导体两端的电压，导体的电阻（选填“变大”、“不变”和“变小”）．12．（3分）如图所示，突然用力向右拉动放在水平桌面上的水杯，杯子就会运动，说明力可以改变物体的；杯中的水将会向溢出，说明物体具有的性质，这种性质称作惯性．13．（3分）如图所示，A、B是由同种材料制成的大小规格相同的实心长方体，长方体的密度为ρ，长度为l、高度为h，现将两长方体按图甲、乙所示的方式放置，则甲图中A对地面的压力F甲与乙图中B对地面的压力F乙的关系F甲F乙（选填“大于”、“等于”或“小于”）．若甲图中A对地面的压强为p甲，乙图中B对地面的压强为p乙，则p甲可表示为，p甲和p乙的比值为．14．（2分）在如图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P自左端向中点移动时，电压表V1的示数将，电压表V2示数变化量大小与电流表A示数变化量大小的比值将．（均选填“变大”、“不变”或“变小”）15．（4分）某小组同学通过查阅资料知道：做直线运动的物体，快慢不变的运动称作“匀速直线运动”、快慢改变的运动称作“变速直线运动”．他们决定通过实验研究物体的直线运动情况．他们在玻璃管中装入液体，并在管中留一个气泡，观察并记录气泡的运动情况．实验前，先将玻璃管有气泡的一端向下倾斜，让气泡在玻璃管中向上缓慢运动，气泡运动过程中保持玻璃管的倾角不变．玻璃管旁放一把刻度尺，用秒表记录气泡通过某一位置的时间，用记号笔在玻璃管上标出此时气泡的位置．该小组同学两次实验记录的数据如图（a）、（b）所示，请分析他们的实验数据，判断气泡的运动情况．①分析比较图（a）中的相关数据可得：，由此可判断物体在做直线运动．②分析比较图（b）中的相关数据可得：，由此可判断物体在做直线运动．三、作图题（共8分）16．（2分）如图所示，OA是轻质杠杆，物C重为6牛，在动力F作用下杠杆处于静止状态，请用力的图示法画出杠杆受到的阻力．17．（2分）在图中根据通电螺线管的N极，标出磁感线方向、电流方向、电源正、负极．18．（4分）在如图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上．补上后要求：①电压表测滑动变阻器两端电压；②闭合电键S，向右端移动滑动变阻器的滑片P，小灯变亮．四、计算题（共25分）19．（5分）质量为1千克的铝块温度升高了40℃，求铝块吸收的热量Q吸．[C铝=0.9×103焦/（千克•℃）]．20．（5分）某物体在50N的水平拉力作用下沿水平面作作匀速直线运动，10秒内前进了6米．求此过程中拉力做的功W和功率P．21．（7分）如图（a）所示，质量为6千克、体积为4×10﹣3米3的“凸”柱状金属块放在水平地面上．若将金属块放入圆柱形容器中，再向容器内加水，水面从A逐渐上升到B、C、D处，如图（b）所示．求：①金属块的密度．②金属块对地面的压强．与容器对地面压强变化量③水面上升过程中，水对容器底部压强的变化量△p水△p的最大比值．地22．（8分）如图（a）所示，电源电压为18伏保持不变，定值电阻R1的阻值为10欧，滑动变阻器R 2标有“150Ω 1Α”字样，电压表V1和电压表V2表盘相同如图（b）所示．闭合电键S后，电流表示数为0.5安．求：①电压表V1的示数；②电阻R2接入电路的阻值；③要求：选择适当的量程，闭合电键后，移动变阻器的滑片P，在保证各元件都能正常工作的情况下，使电流表达到某个量程的满刻度，且使电压表V2的变化量最大．第一，满足上述要求，计算出可以替换R1的定值电阻R0；第二，满足上述要求，电路消耗电功率的范围．五、实验题（共18分）23．（4分）在“探究二力平衡的条件”实验中，应保持物体处于或匀速直线运动状态进行研究．图中（a）、（b）所示的实验过程说明所探究的两个力需作用在上，物体才能平衡．在“探究平面镜成像的特点”实验中，要用作为平面镜，并将其放置在水平桌面上．24．（4分）如图所示的情景，是为了验证原理．实验中，用量筒测出两次示数差（V2﹣V1），这是为了进一步算出力的大小．在“验证凸透镜成像规律”的实验中，实验前要记下凸透镜的．在测量牛奶密度的实验中，要多次测量牛奶的质量和对应的体积，这样做是为了．25．（5分）某小组同学研究用水平拉力F匀速拉动物体时力的大小和哪些因素有关．他们将不同的物块分别放置在不同材料的水平面上，并用弹簧测力计沿水平方向匀速拉动物块，如图所示．实验数据分别记录在表一、表二、表三中．表一木块在木板上运动表二木块在橡胶板上运动表三钢块在木板上运动表四 铸铁放在纸板上①根据该小组的实验设计，可以判断他们是在研究用水平拉力F 匀速拉动物体时力大小与 的关系．②分析比较实验序号1与2与3或4与5与6或7与8与9的数据及相关条件，可得出的初步结论是：在同一水平面上，沿水平方向匀速拉动物体， ． ③分析比较实验序号1与4或2与5或3与6的数据及相关条件，可得出的初步结论是： ．④另一小组同学也进行了实验，拿出其中的一组实验数据（如表四）和表三进行比较．小徐认为：用水平拉力F 匀速拉动物体时，物体的质量相同，拉力大小也相同，与其他因素无关．小佳认为：用水平拉力F 匀速拉动物体时，物体的质量相同，拉力大小不一定相同．你认为 （选填“小徐”或“小佳”）的观点是错误的，理由是 ．26．（7分）小嘉做“测定小灯泡的电功率”实验，小灯的额定电压可能为2.2伏或3.8伏，且额定功率小于1瓦．实验室提供了电压为2伏的电池若干节．她正确连接电路，并将滑片移到滑动变阻器的一端，闭合电键观察到电压表的示数如图（a ）所示，小灯的亮度很暗．然后她将变阻器的滑片向另一端移动，观察到电流表示数变小；当滑片到达另一端时，电压表、电流表的示数如图（b ）、（c ）所示．①小嘉在器材选择和在操作过程中均存在问题，她在操作过程中存在的问题是 ；图（a ）中电压表的读数为 ．②小嘉改正了上述问题，重新设计电路进行实验．当她移动变阻器的滑片到中点位置（即变阻器接入电路的电阻为最大值的一半）时，小灯泡恰好正常发光，此时电压表指针恰好位于刻度线上，求小灯泡额定功率．2016年上海市徐汇区中考物理二模试卷参考答案与试题解析一、选择题（共16分）1．（2分）人的正常体温约为（）A．30℃B．33℃C．37℃D．39℃【解答】解：人的正常体温约为37℃．故选C．2．（2分）太阳系中，月球是地球的（）A．恒星B．行星C．彗星D．卫星【解答】解：地球为围绕太阳转动的行星；太阳为能够发光发热的、离我们最近的恒星；在太阳系中，月球是地球的卫星．故选D．3．（2分）敲音叉时，先轻轻敲，后用力敲，两次发出的声音（）A．音调不同B．响度不同C．音色不同D．频率不同【解答】解：大小不同的力先后两次敲击同一个音叉时，音叉振幅不同，所以发出声音的响度就不同．与其他因素无关．故选B．4．（2分）光线从空气斜射入水中，若入射角为30°，则折射角为（）A．0°B．22°C．30°D．42°【解答】解：由光的折射定律可知：光从光疏介质射入光密介质时，折射角小于入射角．现在光线从空气斜射入水中，是光从光疏介质（空气）射入光密介质（水），折射角小于入射角．若入射角为30°，则折射角小于30°，只有选项B符合题意．故选B．5．（2分）竖直向上抛出重为G的篮球，篮球在空中所受阻力小于G．在竖直上升的过程中，篮球受到的合力（）A．大于G B．等于G C．小于G D．等于0【解答】解：在篮球向上运动的过程中，篮球受竖直向下的重力G，竖直向下的=G+f＞G．空气阻力f，则篮球受的合力F合故选A．6．（2分）如图所示，电冰箱内有一个通过冰箱门来控制的弹簧开关，当冰箱门打开时，弹簧弹起，开关闭合，冰箱内的小灯发光．在选项中的四个电路中，能正确表示冰箱开门状态下其内部照明电路原理的是（）A．B． C．D．【解答】解：根据题意可知，关门时，弹簧受压，此时灯泡不亮，开关是处于断开状态；开门时，弹簧弹起恢复原状，灯泡亮，开关是处于闭合状态；A、图中的弹簧处于弹起状态，冰箱门打开，但开关是断开的，电路没有接通，灯泡不亮，A项不符合题意；B、图中的弹簧处于压缩状态，当弹簧弹起时，冰箱门打开，但开关是断开的，电路没有接通，灯泡不亮，B项不符合题意；C、图中的弹簧处于弹起状态，冰箱门打开，开关是闭合的，电路接通，灯泡亮，C项符合题意；D、图中的弹簧处于压缩状态，当弹簧弹起时，冰箱门打开，但开关是断开的，电路没有接通，灯泡不亮，D项不符合题意；故选C．7．（2分）甲、乙两物体先后从同地沿同方向做匀速直线运动．甲比乙先运动2秒，甲运动6秒时通过的路程为6米，此时甲、乙间的距离为3米．若乙运动的s﹣t图为如图所示a、b、c三条图线中的一条，则（）A．一定是图线a B．一定是图线b C．可能是图线b D．可能是图线c 【解答】解：由题知，甲比乙先运动2秒，甲运动6s，所以乙运动时间t=4s，此时甲、乙间的距离为3m，所以乙运动的路程可能是s=s+3m=6m+3m=9m，也甲﹣3m=6m﹣3m=3m，可能是s′=s甲由v=可得，乙的速度可能是v===2.25m/s，也可能是v′===0.75m/s．由图线a，当s=10m时，t=4.5s，所以图线a表示的速度v a=≈2.22m/s；由图线b，当s=10m时，t=5.5s，所以图线b表示的速度v b=≈1.82m/s；由图线c，当s=5m时，t=5.5s，所以图线c表示的速度v c=≈0.91m/s．计算可知，图线a表示的速度与乙的速度最为接近，所以a一定是乙的s﹣t的图线，故A正确，BCD错误．故选A．8．（2分）在如图所示的电路中，电源电压保持不变．当电键S断开时，有一个电表的示数为零．若电路中的故障只发生在电阻R1或R2处，则电键S闭合后，一定为零的是（）A．电流表A的示数B．电压表V2的示数C．电压表V1与电压表V2示数的差D．电压表V1与电流表A示数的比值【解答】解：当开关断开时，电路连接如下图：当开关闭合时，电路连接如下图：A、开关闭合后，电阻R1和R2并联，电路总电阻减小，电源电压一定时干路电流增大，电流表示数增大．此选项错误；B、开关闭合后，电压表V2相当于与导线并联，而导线的电阻为零，所以电压表V2的示数也为零．此选项正确；C、开关闭合后，电压表V2示数为零，所以V1、V2之差仍为电源电压，不为零．此选项错误；D、开关闭合后，电压表V1与电流表示数之比为并联后电路的总电阻，不为零．此选项错误．故选B．二、填空题（共23分）9．（3分）上海家庭电路中，电灯正常工作的电压为220伏；电灯所消耗的电能是通过高压输电线路从远方输送而来的（选填“高压”或“低压”）．额定功率为1千瓦的用电器正常工作2小时，耗电2度．【解答】解：据课本知识可知，我国家庭电路电压是220V；在输送功率一定时，电压越高，电流越小，输送过程中能量损失越小，所以从发电站到用电区采用高压输电；据题目信息可知，此时消耗的电能是：W=Pt=1kW×2h=2kW•h=2度；故答案为：220；高压；2．10．（3分）四冲程汽油机工作过程中，将机械能转化为内能的是压缩冲程．汽车的发动机选用水做冷却剂，主要是由于水的比热容较大的缘故．发动机冷却过程是通过热传递的方式来改变内能．【解答】解：（1）发动机工作时，做功冲程将内能转化为机械能，压缩冲程将机械能转化为内能．（2）汽车发动机工作时产生大量热量，这些热量如果不迅速转移，就可能损害发动机，因此利用水的比热容大的特点把这些热迅速吸收，使发动机的温度不致升得太高；（3）发动机冷却过程是通过热传递的方式来改变内能的．故答案为：压缩；大；热传递．11．（3分）若10秒内通过某导体横截面的电荷量为2库，电流所做的功为6焦，则通过导体的电流为0.2安，此时导体两端的电压为3伏．若增大导体两端的电压，导体的电阻不变（选填“变大”、“不变”和“变小”）．【解答】解：通过电阻的电流：I===0.2A，由W=UIt=UQ得，导体两端的电压：U===3V；因电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关，所以，增大导体两端的电压，导体的电阻不变．故答案为：0.2；3；不变．12．（3分）如图所示，突然用力向右拉动放在水平桌面上的水杯，杯子就会运动，说明力可以改变物体的运动状态；杯中的水将会向左溢出，说明物体具有保持原有运动状态不变的性质，这种性质称作惯性．【解答】解：水杯在力的作用下向右运动，表明力可以改变物体的运动状态；杯子原来静止，在力的作用下突然向右运动，杯内的水由于惯性，保持原来静止状态，所以会向左溢出；说明物体具有保持原有运动状态不变的性质，这种性质称作惯性．故答案为：运动状态；左；保持原有运动状态不变．13．（3分）如图所示，A 、B 是由同种材料制成的大小规格相同的实心长方体，长方体的密度为ρ，长度为l 、高度为h ，现将两长方体按图甲、乙所示的方式放置，则甲图中A 对地面的压力F 甲与乙图中B 对地面的压力F 乙的关系F 甲 等于 F 乙（选填“大于”、“等于”或“小于”）．若甲图中A 对地面的压强为p 甲，乙图中B对地面的压强为p 乙，则p 甲可表示为 2ρgl ，p 甲和p 乙的比值为．【解答】解：已知A 、B 是由同种材料制成的大小规格相同的实心长方体，所以m A =m B ，则G A =G B =G ，甲图把B 叠放在A 上后，A 对地面的压力等于A 、B 的重力之和，F 甲=G A +G B =2G 乙图把A 叠放在B 上后，B 对地面的压力等于A 、B 的重力之和，F 乙=G A +G B =2G ， 则F 甲等于F 乙，p 甲======2ρgl ，p 乙=====2ρhg ，则==．故答案为：等于；2ρgl ；．14．（2分）在如图所示的电路中，电源电压保持不变．闭合电键S ，当滑动变阻器的滑片P 自左端向中点移动时，电压表V 1的示数将 不变 ，电压表V 2示数变化量大小与电流表A 示数变化量大小的比值将 不变 ．（均选填“变大”、“不变”或“变小”）【解答】解：由电路图可知，电键S闭合，R1与R2串联，电压表V1测电源两端的电压，电压表V2测R2两端的电压，电流表测电路中的电流，因电源电压U不变，所以电压表V1的示数不变；又因电压表V2测量的是滑动变阻器两端的电压U2，根据串联电路电压特点和欧姆定律可知U2=U﹣U1=U﹣IR1，当滑动变阻器的滑片P自左端向中点移动时，电压表V2的示数变化为△U2=U2﹣U2′=（U﹣I1R1）﹣（U﹣I2R1）=（I2﹣I1）R1=△IR1，即=R1，因定值电阻R1的阻值不变，所以电压表V2示数的变化值与电流表A示数变化值的比值不变．故答案为：不变；不变．15．（4分）某小组同学通过查阅资料知道：做直线运动的物体，快慢不变的运动称作“匀速直线运动”、快慢改变的运动称作“变速直线运动”．他们决定通过实验研究物体的直线运动情况．他们在玻璃管中装入液体，并在管中留一个气泡，观察并记录气泡的运动情况．实验前，先将玻璃管有气泡的一端向下倾斜，让气泡在玻璃管中向上缓慢运动，气泡运动过程中保持玻璃管的倾角不变．玻璃管旁放一把刻度尺，用秒表记录气泡通过某一位置的时间，用记号笔在玻璃管上标出此时气泡的位置．该小组同学两次实验记录的数据如图（a）、（b）所示，请分析他们的实验数据，判断气泡的运动情况．①分析比较图（a）中的相关数据可得：通过相同的路程时，气泡运动所用时间越来越短，由此可判断物体在做变速直线运动．②分析比较图（b）中的相关数据可得：在相同的运动时间内，物体（气泡）运动所通过的路程越来越大，由此可判断物体在做变速直线运动．【解答】解：①分析比较图（a）中的相关数据可得：经过相同的路程，所用的时间不同，且时间越来越少，即物体做变速运动；②分析比较图（b）中的相关数据可得：在相同的运动时间内，物体（气泡）运动所通过的路程越来越大，即物体是做变速运动；故答案为：①通过相同的路程时，物体（气泡）运动所用时间越来越短；变速；②在相同的运动时间内，物体（气泡）运动所通过的路程越来越大；变速．三、作图题（共8分）16．（2分）如图所示，OA是轻质杠杆，物C重为6牛，在动力F作用下杠杆处于静止状态，请用力的图示法画出杠杆受到的阻力．【解答】解：由图可知，杠杆受到的阻力就是重物对杠杆的拉力，其作用点在B 点，方向竖直向下，选取标度为3N，过阻力的作用点，沿阻力的方向画一条有向线段，使线段长度为标度的2倍，如图所示：17．（2分）在图中根据通电螺线管的N极，标出磁感线方向、电流方向、电源正、负极．【解答】解：螺线管的右端为N极，磁感线从磁体的N极出发，回到S极，所以可以确定螺线管周围磁场的方向是从右向左的．根据螺线管的右端为N极，以及线圈的绕向利用安培定则可以确定螺线管中电流是从螺线管的左端流入右端流出．根据电流方向与电源正负极之间的关系：在电源外部电流从正极流出，回到负极，可以确定电源的正负极：右端为负极，左端为正极．如下图所示：18．（4分）在如图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上．补上后要求：①电压表测滑动变阻器两端电压；②闭合电键S，向右端移动滑动变阻器的滑片P，小灯变亮．【解答】解：电压表应与变阻器并联；闭合电键S，变阻器能改变小灯亮度，说明滑动变阻器就与灯泡串联，且向右端移动滑动变阻器的滑片P，灯变亮，说明电路是电流变大，所以电阻变小，则应将变阻器的b接线柱接入电路．实物连接如图所示：四、计算题（共25分）19．（5分）质量为1千克的铝块温度升高了40℃，求铝块吸收的热量Q吸．[C铝=0.9×103焦/（千克•℃）]．【解答】解：铝块吸收的热量：Q吸=c铝m△t=0.9×103J/（kg•℃）×1kg×40℃=3.6×104J．答：铝块吸收的热量为3.6×104J．20．（5分）某物体在50N的水平拉力作用下沿水平面作作匀速直线运动，10秒内前进了6米．求此过程中拉力做的功W和功率P．【解答】解：水平拉力做功：W=Fs=50N×6m=300J；拉力做功功率：P===30W．答：此过程中拉力做的功为300J，功率为30W．21．（7分）如图（a）所示，质量为6千克、体积为4×10﹣3米3的“凸”柱状金属块放在水平地面上．若将金属块放入圆柱形容器中，再向容器内加水，水面从A逐渐上升到B、C、D处，如图（b）所示．求：①金属块的密度．②金属块对地面的压强．③水面上升过程中，水对容器底部压强的变化量△p与容器对地面压强变化量水的最大比值．△p地【解答】解：①金属块的密度：ρ金===1.5×103kgm3；②金属块对水平地面的压力等于其重力，金属块对地面的压强：p=====2.94×103Pa；③由p=ρgh可知，水对容器底压强的变化量：△p水=ρ水g△h，容器对地面压力的变化量：△F=△G水=△m水g=ρ水△V水g=ρ水（S容﹣S金）△hg，容器对地面压强的变化量：△p地==，压强变化量之比：==，当S金=600cm2时，最大，═==．答：①金属块的密度为1.5×103kgm3．②金属块对地面的压强为2.94×103Pa．③水面上升过程中，水对容器底部压强的变化量△p水与容器对地面压强变化量△p地的最大比值为5：2．22．（8分）如图（a）所示，电源电压为18伏保持不变，定值电阻R1的阻值为10欧，滑动变阻器R2标有“150Ω 1Α”字样，电压表V1和电压表V2表盘相同如图（b）所示．闭合电键S后，电流表示数为0.5安．求：①电压表V1的示数；②电阻R2接入电路的阻值；③要求：选择适当的量程，闭合电键后，移动变阻器的滑片P，在保证各元件都能正常工作的情况下，使电流表达到某个量程的满刻度，且使电压表V2的变化量最大．第一，满足上述要求，计算出可以替换R1的定值电阻R0；第二，满足上述要求，电路消耗电功率的范围．【解答】解：①由图a知，R1、R2串联，电流表测电路中电流，电压表V1测R1两端电压，电压表V2测R2两端电压，串联电路中电流处处相等，所以I=I1=I2=0.5A，由I=可得，电压表V 1的示数：U V1=U1=IR1=0.5A×10Ω=5V；②串联电路中，总电压等于各部分电路两端电压之和，所以U2=U﹣U1=18V﹣5V=13V，由I=可得，R2接入电路的阻值：R2===26Ω；③第一：滑动变阻器R2标有“150Ω 1Α”所以允许通过它的电流最大为1A，若电流表使用0﹣3A量程，电流表满偏时超过变阻器允许通过的最大电流1A，所以电流表应使用0﹣0.6A量程．所以电路中的最大电流，I最大=0.6A，若V1使用0﹣3V量程，则V2最小电压为18V﹣3V=15V，则移动滑片后，V2超过15V，不合理，所以V2使用0﹣15V量程；而又要使V2的示数变化量最大，所以电压表都要选用0﹣15V量程．由串联电路分压原理，当取代R1的定值电阻R0两端电压最大时通过的电流最大，所以R0===25Ω，第二：使电压表V2的变化量最大，当V2示数15V，变阻器R2连入阻值最大，此时电路中电流最小，此时R0两端电压最小，所以：I最小====0.12A，由P=UI可得，电路消耗的最小功率：P最小=UI最小=18V×0.12A=2.16W，电路消耗的最大功率：P最大=UI最大=18V×0.6A=10.8W．即电路消耗电功率的范围为2.16W～10.8W．答：①电压表V1的示数为5V；②电阻R2接入电路的阻值为26Ω；③第一，可以替换R1的定值电阻R0为25Ω；第二，电路消耗电功率的范围为2.16W～10.8W．五、实验题（共18分）23．（4分）在“探究二力平衡的条件”实验中，应保持物体处于静止或匀速直线运动状态进行研究．图中（a）、（b）所示的实验过程说明所探究的两个力需作用在同一直线上，物体才能平衡．在“探究平面镜成像的特点”实验中，要用玻璃板作为平面镜，并将其竖直放置在水平桌面上．【解答】解：（1）静止状态或匀速直线运动状态属于平衡状态，所以在“探究二力平衡的条件”实验中，应保持物体处于静止状态或匀速直线运动状态进行研究．（a）两个力不在同一直线上，物体没有平衡，（b）两个力在同一直线上，物体静止，处于平衡状态，所以该实验过程说明一对平衡力需作用在同一直线上；（2）“探究平面镜成像的特点”实验中，要用透明的薄玻璃板作为平面镜，因为玻璃板透明，既可以成像也可以透光，便于确定像的位置，比较像与物体的大小关系；将玻璃板竖直放置在水平桌面上，这样像和物体在同一水平面，才能够使玻璃板后面的蜡烛与像完全重合．故答案为：（1）静止；（2）同一直线；（3）玻璃板；（4）竖直．24．（4分）如图所示的情景，是为了验证阿基米德原理．实验中，用量筒测出两次示数差（V2﹣V1），这是为了进一步算出排开液体所受的重力的大小．在“验证凸透镜成像规律”的实验中，实验前要记下凸透镜的焦距．在测量牛奶密度的实验中，要多次测量牛奶的质量和对应的体积，这样做是为了减小误差．。

2016年上海市金山区中考物理二模试卷一、选择题（共16分）下列各题均只有一个正确选项1．（2分）人体的正常体温是（）A．27℃B．32℃C．37℃D．42℃2．（2分）吉他是一种弦乐器，用大小不同的力拨动同一根琴弦，主要改变声音的（）A．响度B．音调C．音色D．频率3．（2分）光射到平面镜上，入射角为30°，反射角为（）A．15°B．20°C．30°D．60°4．（2分）在实验事实的基础上，通过科学假设和推理得出的物理规律是（）A．欧姆定律B．牛顿第一定律C．光的反射定律D．凸透镜成像规律5．（2分）在四冲程汽油机的工作过程中，把机械能转化为内能的是（）A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程6．（2分）质量相同的甲、乙两物体各自在水平拉力的作用下，在同一水平面上做直线运动，它们的s﹣t图象如图所示，则下列判断正确的是（）A．甲的速度可能小于乙的速度B．甲和乙的机械能可能相等C．甲受到的拉力一定大于乙D．12秒内，甲、乙间的距离可能变小7．（2分）在图所示的电路中，电源电压保持不变．闭合电键S后，当滑动变阻器的滑片向右移动时，在①、②、③、④各情况中，数据变大的有（）①电压表V的示数②电流表A2的示数③电压表V示数与电流表A示数的比值④电流表A1示数与电流表A示数的比值．A．只有①B．②和③C．只有③D．③和④8．（2分）如图所示，水平面上的薄壁圆柱形容器分别盛有甲、乙两种液体．甲、乙液体对各自容器底部的压力相等．现两容器中各放入一个物体（液体不溢出），若两物体均漂浮在液面上，则下列说法中能成立的是（）A．两物体的质量相等，甲对容器底部的压强一定大于乙B．两物体的质量相等，甲对容器底部的压强一定小于乙C．两物体的体积相等，甲对容器底部的压强一定等于乙D．两物体的体积相等，甲对容器底部的压强一定大于乙二、填空题（共23分）9．（3分）上海地区家用照明电路的电压为伏；用电器工作时把能转化为其他形式的能；额定功率为0.1千瓦的电视机正常工作3小时，耗电度．10．（3分）高铁列车运行过程中，以列车为参照物，路边的树是的（选填“运动”或“静止”）．列车减速进站时，速度越来越慢，它的动能将，在此过程中，列车的惯性将（选填“变大”、“不变”或“变小”）．11．（3分）根据图中标出的通电螺线管的磁感线方向可知：通电螺线管的右端为极，小磁针的右端为极（以上两格均选填“N”或“S”），电源的端为正极（选填“左”或“右”）．12．（3分）若10秒内通过某导体横截面的电荷量为5库，则通过该导体的电流为安，这段时间内，电流所做的功为15焦，该导体两端的电压为伏；当该导体两端的电压为6伏时，导体的电阻为欧．13．（3分）如图所示，小明利用滑轮匀速提升货物，使用该滑轮的好处是；该货物重100牛，在拉力F的作用下，4秒钟升高了1米，若不计摩擦和绳的重力，则在这段时间内，拉力F做功为焦，拉力F的功率为瓦．14．（2分）在如图所示的电路中，电源电压保持不变，闭合电键S后，电流表、电压表示数均为零，其中电阻R1、R2可能出现了故障．现用一个完好的电阻R 替换R2，闭合电键，①若只有电压表示数不为零，则原来的故障是．②若只有电流表示数不为零，则原来的故障是．15．（4分）某校初三同学在做重力势能相关实验的时候，发现自由下落的弹性小球碰撞地面后反弹上升的最大高度总小于原来下落的高度，这说明弹性小球在碰撞地面过程中有机械能损失．为了探究自由下落的弹性小球在碰撞地面过程中损失的机械能的大小△E与哪些因素有关，他们分别让同一弹性小球从某一高度自由下落碰撞地面，通过测量该弹性小球下落高度与反弹上升的最大高度的差值△h，来比较损失的机械能的大小△E，实验过程如图（a）、（b）和（c）所示（△h3＜△h1＜△h2）．请仔细观察图中的现象和测量结果，并分析归纳得出初步结论．①分析比较图中的（a）和（b）两图可知：自由下落的同一弹性小球碰撞同种材料的地面，下落高度较大时，．②分析比较图中的（b）和（c）两图可知：．三、作图题（共7分）16．（2分）如图所示，物体在2牛水平向右的拉力F作用下保持静止，请用力的图示法画出拉力F．17．（2分）根据平面镜成像特点，在图中作出物体AB在平面镜MN中所成的像A′B′．18．（3分）在如图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上．要求：闭合电键S，①电压表测小灯两端电压；②向左端移动滑动变阻器的滑片P时，小灯变暗．四、计算题（共26分）19．（4分）物体的体积为5×10﹣4米3，浸没在水中，求该物体所受浮力的大小．20．（6分）如图所示，在轻质杠杆OB的B端挂一个重为100牛的物体，OA为0.4米，AB为0.2米．若使杠杆能在水平位置保持静止，求：作用在A点最小力F的大小及方向．21．（8分）在如图所示的电路中，电源电压保持不变，电阻R1的阻值为30欧，滑动变阻器铭牌已模糊不清，只能辨识出标有“1A”字样．电键S断开时，电流表A的示数为0.4安．①求电源电压U．②闭合电键S，将滑动变阻器滑片P移到某点M处，然后将滑片P从M点向左移动，发现电流表A的示数的最大变化量为0.2安，将滑片P从M点向右移动，发现电流表A的示数的最大变化量也为0.2安，求滑片P在M点时电流表A的示数．③求在第②小题滑片P移动过程中，滑动变阻器R2的取值范围．22．（8分）如图所示，实心正方体甲和轻质柱形容器乙放在水平地面上．正方体甲的边长为0.1米，密度为2×103千克/米3；容器乙的底面积为1×10﹣2米2，内盛有0.15米深的水，且容器乙足够高．求：①实心正方体甲的质量；②水对容器乙底部的压强；③现从正方体甲中挖出一个高度为0.1米，底面积为S的柱体，并将该柱体放入容器乙中，请通过计算比较正方体甲剩余部分对地面的压强p′和放入柱状物体甲′的大小关系及其对应S的取值范围．后水对容器乙底部的压强p乙五、实验题（共18分）23．（5分）如图所示的仪器为，实验时应将它与被测量的用电器联；在“验证凸透镜成像规律”的实验时，为了使像能成在光屏的中央，实验前要调整凸透镜的光心、光屏的中心与烛焰的中心大致在；实验时，若物距小于凸透镜的一倍焦距，则应从一侧观察像（选填“蜡烛”或“光屏”）．24．（5分）在“探究物质质量与体积的关系”实验中，若某次测量时，天平上的砝码和游码的示数如图（a）所示，则物块的质量为克；若将该物块放入盛有20厘米3水的量筒中后，水面位置如图（b）所示，则该物块的体积为厘米3；实验中，对于某种物质的质量和体积的测量，应该测量数据（选填“一组”或“多组”），为了得到可靠的结论，应该选择物质的物块进行实验（选填“一种”或“多种”）．25．（5分）为了研究物质的某种特性，某小组同学做了如下实验：他们在如图所示的两只完全相同的白色小瓶内分别装入50克的水和50克的煤油，实验时，将两只小瓶都放在太阳下暴晒，并利用温度计测量液体升高的温度，用计时器测量加热的时间，并将实验数据整理、记录在表一和表二中．（设两只小瓶晒相同时间吸收的热量相等）表一：50克水表二：50克煤油表三：50克水①分析比较实验序号1～5或6～10的数据及相关条件，可得出的初步结论是：．②分析比较实验序号的数据及相关条件，可得出的初步结论是：质量相同的不同种物质，升高的温度相同，吸收的热量不同．③进一步综合分析比较表一、表二中的数据及相关条件，并归纳得出结论．（a）分析比较表一或表二中的数据及相关条件，可得出的结论是：质量相同的同种液体，．（b）分析比较表一和表二中的数据及相关条件，可得出的结论是：．④另一小组的同学将图16的小瓶表面涂成黑色，在瓶内装入50克的水进行实验，得到如表三所示的数据．通过分析表一和表三的数据及相关条件，可得出的结论是：．26．（5分）小明在做“测定小灯泡的电功率”的实验时，实验器材齐全并完好，其中：电源电压为4.5伏且不变，待测小灯泡L标有“2.5V”字样，滑动变阻器R p有“20Ω 2A”和“50Ω 1A”两种规格可选．他正确串联实验器材，闭合电键，逐步移动滑片P的位置，并观察电压表的示数，当电压表的示数分别高于、等于、低于2.5伏时，分别观察电流表的示数，并将实验数据记录在如表中．①请画出小明同学连接的实验电路图．②小明实验中选用的滑动变阻器的规格为，理由是．③请根据相关信息计算出小灯泡L的额定功率．（需写出计算过程）．2016年上海市金山区中考物理二模试卷参考答案与试题解析一、选择题（共16分）下列各题均只有一个正确选项1．（2分）人体的正常体温是（）A．27℃B．32℃C．37℃D．42℃【解答】解：正常情况下，人的体温在37℃左右，变化幅度很小．故选C．2．（2分）吉他是一种弦乐器，用大小不同的力拨动同一根琴弦，主要改变声音的（）A．响度B．音调C．音色D．频率【解答】解：用大小不同的力拨动同一根琴弦，用力大的时候弦振动的振幅大，发出声音的响度大，用力小的时候弦振动的振幅小，发出声音的响度小；因此用大小不同的力拨动同一根琴弦主要改变声音的响度．故选A．3．（2分）光射到平面镜上，入射角为30°，反射角为（）A．15°B．20°C．30°D．60°【解答】解：由题意知，入射角为30°，根据光的反射定律的内容中反射角等于入射角，可知反射角也为30°．故选C．4．（2分）在实验事实的基础上，通过科学假设和推理得出的物理规律是（）A．欧姆定律B．牛顿第一定律C．光的反射定律D．凸透镜成像规律【解答】解：欧姆定律、光的反射定律、凸透镜成像规律都是通过实验直接得出的结论，牛顿第一定律，是在实验的基础上，通过推理得出的．故选B．5．（2分）在四冲程汽油机的工作过程中，把机械能转化为内能的是（）A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程【解答】解：在压缩冲程中，活塞压缩汽油与空气形成的燃料混合物，活塞对气体做功，将机械能转化为气体的内能．故选B．6．（2分）质量相同的甲、乙两物体各自在水平拉力的作用下，在同一水平面上做直线运动，它们的s﹣t图象如图所示，则下列判断正确的是（）A．甲的速度可能小于乙的速度B．甲和乙的机械能可能相等C．甲受到的拉力一定大于乙D．12秒内，甲、乙间的距离可能变小【解答】解：A、由图象知：甲的速度：v===0.4m/s；乙的速度：v'===0.1m/s；所以甲的速度大于乙的速度．故A错误．B、甲、乙两物体质量相同，在同一水平面上做直线运动，即高度相同，甲的速度大于乙的速度，则甲、乙两物体的重力势能相同，甲的动能大于乙的动能，所以甲的机械能大于乙的机械能．故B错误．C、由图象可知，甲、乙两物体均作匀速直线运动，又因为甲、乙两物体质量相同，在同一水平面上，则甲、乙对水平面的压力相同，接触面粗糙程度相同，甲、乙受到的摩擦力相同，所以，甲受到的拉力一定等于乙．故C错误．D、由题意结合图象可知，甲、乙两物体在同一水平面上做匀速直线运动，且甲的速度大于乙的速度，所以12s内若甲、乙两物体运动方向相同，则甲、乙间的距离变小．若甲、乙两物体运动方向不相反，则甲、乙间的距离变大．故D正确．故选D．7．（2分）在图所示的电路中，电源电压保持不变．闭合电键S后，当滑动变阻器的滑片向右移动时，在①、②、③、④各情况中，数据变大的有（）①电压表V的示数②电流表A2的示数③电压表V示数与电流表A示数的比值④电流表A1示数与电流表A示数的比值．A．只有①B．②和③C．只有③D．③和④【解答】解：由电路图可知，R1、R2并联，电流表A测干路电流，电流表A1测R1所在支路电流，电流表A2测滑动变阻器R2所在支路电流，电压表测量并联电路两端电压；因为电源电压不变，所以电压表的示数不变；当滑动变阻器的滑片P向右移动时，滑动变阻器接入电路的阻值变大，并且电源电压不变，由欧姆定律可知，通过滑动变阻器R2支路的电流变小，通过R1支路的电流不变，即电流表A1的示数不变，电流表A2的示数变小；由于并联电路中，干路电流等于各支路电流之和，所以干路电流变小，即电流表A的示数变小；因为电压表V示数不变，电流表A的示数变小，所以电压表V示数与电流表A 示数的比值变大；因为电流表A1的示数不变，电流表A的示数变小，所以电流表A1示数与电流表A示数的比值变大．故选D．8．（2分）如图所示，水平面上的薄壁圆柱形容器分别盛有甲、乙两种液体．甲、乙液体对各自容器底部的压力相等．现两容器中各放入一个物体（液体不溢出），若两物体均漂浮在液面上，则下列说法中能成立的是（）A．两物体的质量相等，甲对容器底部的压强一定大于乙B．两物体的质量相等，甲对容器底部的压强一定小于乙C．两物体的体积相等，甲对容器底部的压强一定等于乙D．两物体的体积相等，甲对容器底部的压强一定大于乙【解答】解：AB、甲、乙均漂浮，所以受到的浮力等于重力，若两物体的质量相等，则所受浮力相等，容器底增大的压力等于物体的重力，由图知，甲的底面积大于乙的底面积，所以甲对容器底部的压强一定小于乙，故A错误，B正确；CD、由于甲、乙V排的大小无法判断，无法得出液面上升的情况，故无法比较对容器底压强的大小关系．故选B．二、填空题（共23分）9．（3分）上海地区家用照明电路的电压为220伏；用电器工作时把电能转化为其他形式的能；额定功率为0.1千瓦的电视机正常工作3小时，耗电0.3度．【解答】解：（1）上海地区家用照明电路的电压为220V；（2）用电器工作时将电能转化为其他形式的能．（3）已知电视机的功率：P=P=0.1kW，额由P=可得，正常工作3小时消耗的电能W=Pt=0.1kW×3h=0.3kW•h=0.3度．故答案为：220；电；0.3．10．（3分）高铁列车运行过程中，以列车为参照物，路边的树是运动的（选填“运动”或“静止”）．列车减速进站时，速度越来越慢，它的动能将变小，在此过程中，列车的惯性将不变（选填“变大”、“不变”或“变小”）．【解答】解：如果以行驶的列车为参照物，树木相对于列车的位置发生了改变，因此树木是运动的．动能大小与质量和速度有关，列车进站时速度越来越慢，质量不变，速度减小，所以动能减小．惯性的大小与质量有关，与速度无关，列车的质量不变，故惯性不变．故答案为：运动；变小；不变．11．（3分）根据图中标出的通电螺线管的磁感线方向可知：通电螺线管的右端为S极，小磁针的右端为N极（以上两格均选填“N”或“S”），电源的左端为正极（选填“左”或“右”）．【解答】解：在磁体的周围，磁感线是从磁体的N极出发，回到S极，所以图示的螺线管的左端为N极．据磁极间的作用规律可知，小磁针的左端是S极，右端是N极；根据螺线管的N极和线圈的绕向，利用右手螺旋定则可以确定电流是从螺线管的左端流入，右端流出．从而可以确定电源的左端为正极；故答案为：S；N；左．12．（3分）若10秒内通过某导体横截面的电荷量为5库，则通过该导体的电流为0.5安，这段时间内，电流所做的功为15焦，该导体两端的电压为3伏；当该导体两端的电压为6伏时，导体的电阻为6欧．【解答】解：通过电阻的电流：I===0.5A，由W=UIt=UQ得，导体两端的电压：U===3V；因电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关，所以，当该导体两端的电压为6伏时的阻值不变，与电流是0.5A时的阻值相同；由I=可得导体电阻：R===6Ω．故答案为：0.5；3；6．13．（3分）如图所示，小明利用滑轮匀速提升货物，使用该滑轮的好处是改变用力的方向；该货物重100牛，在拉力F的作用下，4秒钟升高了1米，若不计摩擦和绳的重力，则在这段时间内，拉力F做功为100焦，拉力F的功率为25瓦．【解答】解：由定滑轮的定义可知，此装置是定滑轮，不省力也不费力，但可以改变力的方向．不计滑轮的重力和摩擦，F=G=100N，小李同学在4s内将重为100N物体匀速向上移动1m，则拉力作用点移动距离s为1m，拉力F做的功：W=Fs=100N×1m=100J，拉力F的功率：P===25W．故答案为：改变用力的方向；100；25．14．（2分）在如图所示的电路中，电源电压保持不变，闭合电键S后，电流表、电压表示数均为零，其中电阻R1、R2可能出现了故障．现用一个完好的电阻R 替换R2，闭合电键，①若只有电压表示数不为零，则原来的故障是R1、R2断路．②若只有电流表示数不为零，则原来的故障是R2断路和R1短路．【解答】解：分析电路可知R1、R2串联，电压表V测量R1两端电压．若电流表示数为零，说明电路故障是断路，若只有R1断路，则电压表会有示数，根据电压表也没有示数，说明R2一定断路；用完好的电阻R替换R2，闭合电键，若只有电压表示数不为零，即电流表示数还是零，说明R1也断路；如果只有电流表示数不为零，那说明R1没有断路，但电压表示数为零，那说明电阻R1短路了．故答案为：①R1、R2断路；②R2断路和R1短路．15．（4分）某校初三同学在做重力势能相关实验的时候，发现自由下落的弹性小球碰撞地面后反弹上升的最大高度总小于原来下落的高度，这说明弹性小球在碰撞地面过程中有机械能损失．为了探究自由下落的弹性小球在碰撞地面过程中损失的机械能的大小△E与哪些因素有关，他们分别让同一弹性小球从某一高度自由下落碰撞地面，通过测量该弹性小球下落高度与反弹上升的最大高度的差值△h，来比较损失的机械能的大小△E，实验过程如图（a）、（b）和（c）所示（△h3＜△h1＜△h2）．请仔细观察图中的现象和测量结果，并分析归纳得出初步结论．①分析比较图中的（a）和（b）两图可知：自由下落的同一弹性小球碰撞同种材料的地面，下落高度较大时，损失的机械能的大小△E较大．②分析比较图中的（b）和（c）两图可知：同一弹性小球从相同高度自由下落，碰撞不同材料的地面，损失的机械能的大小△E不同．【解答】解：①分析比较图中的（a）和（b）两图可以看出，碰撞的接触面的材料相同，小球下落的高度不同，最终下落高度与反弹上升的最大高度的差值△h 不同，说明机械能的损失情况不同．故可得出结论：：自由下落的同一弹性小球碰撞同种材料的地面，下落高度较大时，损失的机械能的大小△E较大．②分析比较图中的（b）和（c）两图可以看出，小球下落的高度相同，碰撞接触面的材料不同，最终下落高度与反弹上升的最大高度的差值△h不同，说明机械能的损失情况不同．故可得出结论：同一弹性小球从相同高度自由下落，碰撞不同材料的地面，损失的机械能的大小△E不同．故答案为：①损失的机械能的大小△E较大；②同一弹性小球从相同高度自由下落，碰撞不同材料的地面，损失的机械能的大小△E不同．三、作图题（共7分）16．（2分）如图所示，物体在2牛水平向右的拉力F作用下保持静止，请用力的图示法画出拉力F．【解答】解：先选取一段表示1N的线段，然后过物体的重心作水平向右的大小为2N的拉力F，其长短为标度的2倍，图示如下：17．（2分）根据平面镜成像特点，在图中作出物体AB在平面镜MN中所成的像A′B′．【解答】解：分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像．如图：18．（3分）在如图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上．要求：闭合电键S，①电压表测小灯两端电压；②向左端移动滑动变阻器的滑片P时，小灯变暗．【解答】解：电压表要测小灯两端电压应与灯泡并联；滑动变阻器要改变灯泡亮度，应一上一下串联入电路中．滑片左移灯变暗，说明电路中电流变小，电阻变大，所以应将变阻器的右下接线柱接入电路中．如图所示：四、计算题（共26分）19．（4分）物体的体积为5×10﹣4米3，浸没在水中，求该物体所受浮力的大小．【解答】解：因为物体浸没在水中，所以V排=V=5×10﹣4m3，物体所受浮力：F浮=ρ水gV排=1×103kg/m3×9.8N/kg×5×10﹣4m3=4.9N．答：物体所受的浮力为4.9N．20．（6分）如图所示，在轻质杠杆OB的B端挂一个重为100牛的物体，OA为0.4米，AB为0.2米．若使杠杆能在水平位置保持静止，求：作用在A点最小力F的大小及方向．【解答】解：由图可知：L1=OA=0.4m，L2=OA+AB=0.4m+0.2m=0.6m，F2=G=100N，根据杠杆平衡的条件可得：FL1=F2L2，即：F×0.4m=100N×0.6m，解得：F=150N．由于作用在A点最小力F需要阻碍杠杆向下转动，则方向是竖直向上．答：作用在A点最小力F的大小为150N，方向是竖直向上．21．（8分）在如图所示的电路中，电源电压保持不变，电阻R1的阻值为30欧，滑动变阻器铭牌已模糊不清，只能辨识出标有“1A”字样．电键S断开时，电流表A的示数为0.4安．①求电源电压U．②闭合电键S，将滑动变阻器滑片P移到某点M处，然后将滑片P从M点向左移动，发现电流表A的示数的最大变化量为0.2安，将滑片P从M点向右移动，发现电流表A的示数的最大变化量也为0.2安，求滑片P在M点时电流表A的示数．③求在第②小题滑片P移动过程中，滑动变阻器R2的取值范围．【解答】解：①由图知，S断开时，只有R1接入电路，由I=可得：U=U1=I1R1=0.4A×30Ω=12V；②由图知，闭合电键S，R1和R2并联，并联电路中支路间互不影响，所以R1的电流保持不变，P向M点左移，R2连入阻值变小，电流表示数变大，变化量最大0.2A，且滑动变阻器允许通过最大电流1A，所以P在M点的电流为：I2=1A﹣0.2A=0.8A，所以此时电流表示数为：I=I1+I2=0.4A+0.8A=1.2A；③由并联电路电压特点知，U=U1=U2=12V，P从M点左移后，通过R2的最大电流为1A，此时R2连入阻值最小，===12Ω，所以：R2最小P从M点右移后，R2的连入阻值变大，电流变小，电流表变化量最大0.2A，所通过R2的最小电流为0.8A﹣0.2A=0.6A，此时R2连入阻值最大，所以：R2===20Ω，最大即：P在M点向左和右移动后R2的取值范围为：12Ω～20Ω．答：①电源电压为12V．②滑片P在M点时电流表A的示数为0.8A．③滑片P移动过程中，滑动变阻器R2的取值范围为：12Ω～20Ω．22．（8分）如图所示，实心正方体甲和轻质柱形容器乙放在水平地面上．正方体甲的边长为0.1米，密度为2×103千克/米3；容器乙的底面积为1×10﹣2米2，内盛有0.15米深的水，且容器乙足够高．求：①实心正方体甲的质量；②水对容器乙底部的压强；③现从正方体甲中挖出一个高度为0.1米，底面积为S的柱体，并将该柱体放入′和放入柱状物体容器乙中，请通过计算比较正方体甲剩余部分对地面的压强p甲后水对容器乙底部的压强p′的大小关系及其对应S的取值范围．乙【解答】解：①由ρ=可得，正方体甲的质量m 甲=ρ甲V 甲=2×103kg/m 3×（0.1m ）3=2kg ；②水对容器乙底部的压强p 乙=ρ水gh=1.0×103kg/m 3×9.8N/kg ×0.15m=1470Pa ； ③当p 甲′=p 乙′时，ρ甲gh 甲=ρ水g （h 乙+）已知S=5×10﹣3m 2当p 甲′＞p 乙′时，S ＜5×10﹣3m 2；当p 甲′＜p 乙′时，S ＞5×10﹣3m 2．答：①实心正方体甲的质量为2kg ；②水对容器乙底部的压强为1470Pa ；③当p 甲′＞p 乙′时，S ＜5×10﹣3m 2；当p 甲′＜p 乙′时，S ＞5×10﹣3m 2．五、实验题（共18分）23．（5分）如图所示的仪器为 电流表 ，实验时应将它与被测量的用电器 串 联；在“验证凸透镜成像规律”的实验时，为了使像能成在光屏的中央，实验前要调整凸透镜的光心、光屏的中心与烛焰的中心大致在 同一高度 ；实验时，若物距小于凸透镜的一倍焦距，则应从 光屏 一侧观察像（选填“蜡烛”或“光屏”）．【解答】解：（1）图示中表盘上标有“A”字样，故这是电流表，使用时应串联在电路中；（2）蜡烛、凸透镜、光屏在同一直线上，为了使像呈在光屏的中心，烛焰、凸。

2016年上海市虹口区中考物理二模试卷一、选择题（共16分）下列各题均只有一个正确选项1．（2分）下列星球中，属于恒星的是（）A．地球B．月球C．土星D．太阳2．（2分）声纹锁能辨别不同的人发出的声音，主要是依据声音的（）A．音色B．音调C．响度D．速度3．（2分）四冲程内燃机工作时，将机械能转化成内能的冲程是（）A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程4．（2分）甲、乙同时同地开始沿同一方向作直线运动，它们的s﹣t图象分别如图（a）和（b）所示．经过6秒，两车的位置关系是（）A．甲在乙前面1.2米处 B．乙在甲前面1.2米处C．甲在乙前面0.6米处 D．乙在甲前面0.6米处5．（2分）在如图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，变大的是（）A．电流表A示数B．电压表V示数与电流表A1示数的比值C．电流表A1示数D．电压表V示数与电流表A示数的比值6．（2分）如图所示，小车运动时木块向右倾倒，则小车运动状态变化的情况是（）A．一定向左加速B．一定向右加速C．可能向左减速D．可能向右减速7．（2分）在光具座的A点处放置一发光物体，从焦距f甲为5厘米、f乙为10厘米、f丙为20厘米的凸透镜中选择一个放置在如图所示的位置，在BC间移动光屏时可在光屏上得到清晰的像，则选择的凸透镜为（）A．甲B．乙C．甲、乙D．乙、丙8．（2分）如图所示，轻质圆柱形容器A、B、C分别盛有质量相同的不同液体（S A＜S B＜Sc），现有质量相同的甲、乙两实心物体（ρ甲＞ρ乙），若选择其中一个物体放入某个容器中，物体浸没且液体没有溢出，此时液体对容器底部的压强为p 液，则（）A．甲放入B中p液最小B．甲放入C中p液最小C．乙放入A中p液最大D．乙放入B中p液最大二、填空题（共23分）9．（3分）一节新干电池的电压为伏．光的三原色是绿、蓝．1标准大气压下，冰水混合物的温度为℃．10．（3分）如图所示，排球比赛时球被扣出主要表明力可以改变物体的，运动员在向上跃起的过程中，重力势能（选填“增大”、“不变”或“减小”）．以地面为参照物，扣球运动员是的（选填“运动”或“静止”）．11．（3分）如图所示的滑轮是滑轮（选填“定”或“动”），它的实质是杠杆（选填“省力”或“等臂”），若重为10牛的物体A在力F作用下上升2米，此过程中拉力F做的功为焦．12．（3分）10秒内通过某导体的电流为0.2安，通过该导体横截面的电荷量为库，若该导体两端的电压为2伏，它的阻值为欧．若通过该导体的电流为0.4安，10秒内电流做功为焦．13．（3分）一正方体漂浮在水中，排开水的体积为5×10﹣4米3，它受到的浮力＜为牛，排开水的质量为千克．若该正方体漂浮在酒精中（ρ酒精ρ水），与水中相比它下表面受到的压力将（选填“变大”、“不变”或“变小”）．14．（4分）在如图所示的电路中，已知出现了断路故障且只发生在电阻R1、R2上．①在AB接入电流表，CD接入电压表，EF接入电源，闭合电键S，发现两电表均无示数，则可判断一定有故障的是（选填“R1”、“R2”或“R1和R2”）．②接着，为了判断是否发生断路故障，应改变电表和电源接入的位置，则AB接入的是，CD接入的是．（只需写出一种情况）15．（4分）小明同学在复习时对所学的部分物理量进行了分类归纳．v=p=、电阻R=P=①请判断：小明的分类（选填“合理”或“不合理”），理由是．②你认为可以归为一类的物理量是，理由是．（只需写出一种情况）三、作图题（共7分）16．（2分）在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角的度数．17．（3分）根据图中通电螺线管的N极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极．18．（2分）在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上，补上后要求：灯L1和L2并联，电流表测量通过灯L1的电流．四、计算题（共26分）19．（6分）质量为1千克的铝块温度升高了20℃，求铝块吸收的热量Q吸．[c铝=0.9×103焦/（千克•℃）]．20．（6分）质量为0.2千克的物体竖直上抛时，受到竖直向下的阻力为1牛．求：①物体受到的重力G．②物体受到的合力F．21．（7分）在图（a）所示的电路中，电源电压为18伏保持不变，电阻R1的阻值为10欧，滑动变阻器标有“50Ω 1Α”字样．闭合电键S后，电流表A的示数如图（b）所示．①求电阻R 1两端的电压U 1．②求此时滑动变阻器R 2连入电路的阻值．③在移动变阻器滑片P 的过程中电压表示数的变化量△U 最大，求该最大变化量△U 最大．22．（7分）如图所示，圆柱体甲的质量为3.6千克，高为0.2米，密度为1.8×103千克/米3． ①求甲的体积．②求甲竖直放置时对水平桌面的压强．③现有一薄壁圆柱形容器乙，质量为0.8千克．在容器乙中倒入某种液体，将甲竖直放入其中，并分别测出甲放入前后容器对水平桌面的压强p 容、液体对容器底部的压强p 液，如表所示．（a ）求容器的底面积． （b ）求液体密度的最小值．五、实验题（共18分）23．（4分）实验室中，常用天平来测量物体的 ，测量前将游码置于标尺的零刻度后，调节 ，使天平在水平位置平衡．在“探究平面镜成像的特点”实验中，采用 作为平面镜；为了确定 的位置，需移动未点燃的蜡烛，直到它看上去好像点燃一样．24．（4分）在“探究二力平衡的条件”实验中，小王同学用如图所示的装置探究当物体甲受到水平方向两个力的作用而处于 时，这两个力的 和方向关系，此时测力计的示数为 牛；若甲物体在这两个力作用下向右作匀速直线运动，这时向右的拉力 向左的拉力（选填“大于”、“等于”或“小于”）．25．（4分）为了研究液体从容器侧壁水平喷出的距离s与哪些因素有关，某小组同学将侧壁开有A、B、C三个小孔的甲容器放置在水平桌面上，在容器中先后注满盐水、水，将液体水平喷出的距离s、小孔在液体中的深度h和距水平面的高度H分别记录在表一、表二中，实验现象如图所示（图中所标s、h、H以C 点为例）．接着他们换用侧壁开有小孔的乙、丙容器重复上述实验，将数据记录在表三、表四中．表一（盐水；甲容器）表二（水；甲容器）表三（水；乙容器）表四（水；丙容器）①分析比较表一和表二中实验序号 的数据可以得出：当h 和H 相同时， ．②分析比较表二和表三中实验序号4、7或5、8或6、9的数据可以得出： ． ③分析比较实验序号8、10或9、12或1、11的数据可以得出： ．26．（6分）小红、小华两位同学做“用电流表、电压表测电阻”和“测定小灯泡的电功率”的实验．现有如下器材：电压为3伏、6伏的电源各一个，标有“10Ω 1A”、“20Ω 2A”字样的滑动变阻器各一个，标有“2.5V”字样的小灯泡，待测电阻及其它所需器材．他们各自选择不同电源、不同变阻器后，正确连接电路，实验步骤正确，闭合电键后，将电流表的示数记录在各自表格的序号1中．接着各自移动变阻器的滑片，两位同学发现电流表示数都为0.24安时，其中一位同学所做实验的小灯泡恰好正常发光．他们继续完成实验，并记录了相应的实验数据．表一、表二分别是他们的部分数据，其中一位同学将变阻器滑片移动到阻值最小处时记录了实验序号3的数据． 表一 小红表二小华①实验“测定小灯泡的电功率”是哪位同学所做？求出小灯泡的额定功率．②小红同学实验时所选电源电压为多少伏？简述理由．③请将表一、表二填写完整．2016年上海市虹口区中考物理二模试卷参考答案与试题解析一、选择题（共16分）下列各题均只有一个正确选项1．（2分）下列星球中，属于恒星的是（）A．地球B．月球C．土星D．太阳【解答】解：地球、土星为围绕太阳转动的行星；太阳为能够发光发热的，是离我们最近的恒星；而月球是地球的一颗卫星；故选D．2．（2分）声纹锁能辨别不同的人发出的声音，主要是依据声音的（）A．音色B．音调C．响度D．速度【解答】解：不同人声音的音色不同，区别出谁在说话，是因为音色不同的原因，声纹锁主要是依据声音的音色来辨别主人的。

姓名，年级：时间：虹口区2016学年度第二学期期中教学质量监控测试初三理化 试卷(满分150分，考试时间100分钟） 2017。

4物 理 部 分考生注意：1．本试卷物理部分含五个大题。

2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸，本试卷上答题一律无效。

一、选择题（共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B 铅笔填涂在答题纸的相应位置上，更改答案时,用橡皮擦去，重新填涂.1．下列粒子中，带负电的是A ．电子B ．中子C ．质子D ．核子 2．我们能分辨男高音、男低音,这主要是根据声音有不同的 A ．振幅B ．响度C ．音调D ．音色3．上海冬天的早晨，自来水龙头流出水的温度最接近A ． 5℃B ． 20℃C ． 30℃D ．40℃ 4．光射到平面镜上,若反射角为40°，则入射角为 A ．30°B ．40°C ．50°D ．60°5．四冲程汽油机在工作过程中，内能转化为机械能的是A ．吸气冲程B ．压缩冲程C ．做功冲程D ．排气冲程 6．甲、乙两物体运动的s —t 图像分别如图1（a ）、（b)所示，则A ．甲通过的路程一定大于乙通过的路B ．甲通过的路程一定等于乙通过的路程CD ．甲的速度一定等于乙的速度7．将重为G 的物体挂于弹簧测力计下，使它们先以大小为v 1的速度向上做匀速直线运动,后以大小为v 2的速度向下做匀速直线运动，且v 1＞v 2.若前后两次物体受到的合力分别为F 1、F 2（不计空气阻力），则A ．F 1一定大于G ，F 2可能等于G B ．F 1一定等于G ，F 2可能小于G图1（a ）C ．F 1、F 2均一定大于GD ．F 1、F 2均一定小于G8．在图2所示的电路中，电源电压保持不变。

闭合电键S 1、S 2，电路正常工作。

下列操作中,只能使一个电表示数变小的是A ．断开电键S 1B ．断开电键S 2C ．向右移动R 1的滑片D ．向左移动R 1的滑片二、填空题（共23分)请将结果填入答题纸的相应位置。

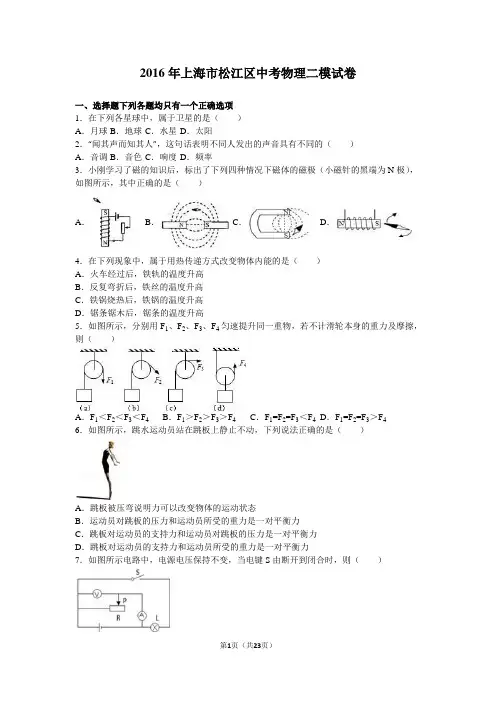

2016年上海市松江区中考物理二模试卷一、选择题下列各题均只有一个正确选项1．在下列各星球中，属于卫星的是（）A．月球 B．地球 C．水星 D．太阳2．“闻其声而知其人”，这句话表明不同人发出的声音具有不同的（）A．音调 B．音色 C．响度 D．频率3．小刚学习了磁的知识后，标出了下列四种情况下磁体的磁极（小磁针的黑端为N极），如图所示，其中正确的是（）A．B．C．D．4．在下列现象中，属于用热传递方式改变物体内能的是（）A．火车经过后，铁轨的温度升高B．反复弯折后，铁丝的温度升高C．铁锅烧热后，铁锅的温度升高D．锯条锯木后，锯条的温度升高5．如图所示，分别用F1、F2、F3、F4匀速提升同一重物，若不计滑轮本身的重力及摩擦，则（）A．F1＜F2＜F3＜F4B．F1＞F2＞F3＞F4C．F1=F2=F3＜F4D．F1=F2=F3＞F46．如图所示，跳水运动员站在跳板上静止不动，下列说法正确的是（）A．跳板被压弯说明力可以改变物体的运动状态B．运动员对跳板的压力和运动员所受的重力是一对平衡力C．跳板对运动员的支持力和运动员对跳板的压力是一对平衡力D．跳板对运动员的支持力和运动员所受的重力是一对平衡力7．如图所示电路中，电源电压保持不变，当电键S由断开到闭合时，则（）A．电流表的示数变小，电压表的示数变小B．电流表的示数变小，电压表的示数变大C．电流表的示数不变，电压表的示数变小D．电流表的示数不变，电压表的示数不变8．如图所示，底面积不同的甲、乙圆柱形轻质容器，分别盛有密度为ρ甲、ρ乙两种液体，甲液体对容器底部的压强等于乙液体对容器底部的压强．现将体积相同，质量、密度为m A、m B、ρA、ρB的A、B两实心球分别浸没在甲、乙两容器的液体中（无液体溢出），若甲容器对地面的压力等于乙容器中液体对容器底部的压力，则下列关系式一定成立的是（）A．ρA＞ρ乙B．ρ甲=ρ乙C．m A=m B D．ρB＜ρA二、填空题（共26分）9．在家庭电路中，表用来测量用户消耗的电能．一只标有“220V 110W”字样的用电器正常工作时，通过的电流为安．为了减小输电线上的电能损失，远距离输电常采用输电．10．汽车已进入百姓家庭，小华驾车兜风，以路边的树木为参照物，他是的（选填“运动”或“静止”），当汽车撞上障碍物时会停下来，说明力；车上的头枕可以预防车被追尾时由于而造成的危害．11．甲、乙两辆质量相同的小车在平直的路面上同时、同地出发向正南方向运动，小明测出它们运动的路程和时间，并依据数据作出了相应的s﹣t图象，如图所示．由图中给出的信息可知，小车甲速度大小为米/秒，10秒后，甲、乙两车相距米，车的动能较大（选填“甲”或“乙”）．12．在原子核中，带正电的粒子是．吸烟者“吞云吐雾”时会波及周围人群，这是由于分子在不停地做运动造成的．17世纪，发现了光的色散现象．13．某物体漂浮在水面上，排开水的体积为2×10﹣4米3，该物体受到的浮力为牛，物体所受的重力为牛；水面下0.1米深处的水的压强为帕．14．某导体两端电压为6伏，通过它的电流为0.5安，10秒内通过该导体横截面的电荷量为库，电流做功为焦，一盏10瓦的节能灯亮度相当于一盏100瓦的白炽灯，若它们都正常发光10小时，节能灯与白炽灯相比，可节能千瓦时．15．如图所示电路中，电源电压不变，且R1＞R2．当闭合S1，断开S2，电压表有示数；断开S1，闭合S2，发现电压表的示数变小．若故障只发生在电阻R1、R2上，则故障可能是；用一个完好的小灯替换R后，当闭合S1，断开S2，小灯发光；断开S1，闭合S2，小灯不发光，则一定存在的故障是．16．如图甲是研究“物体动能的大小与哪些因素有关”的实验装置，实验中让质量不同的钢球从斜面上同一高度由静止滚下，推动同一木块移动一段距离．图乙是研究“牛顿第一定律”的实验装置，实验中让同一小车从斜面上相同的高度由静止滚下，在粗糙程度不同的水平面上运动．请回答以下问题：①设计甲实验的目的是研究钢球动能的大小与的关系；设计乙实验的目的是研究小车的运动与所受的关系．②甲实验是通过观察，从而间接判断钢球动能的大小；乙实验是通过观察小车在粗糙程度不同的水平面上运动的远近，推理得出：．三、作图题（共8分）17．在图中，重为4牛的物体静止在水平地面上，用力的图示法画出它受到的重力G．18．在图中，根据给出的入射光线画出折射光线．19．在图所示的电路中，有两根导线尚未连接，请以笔画线代替导线补上，补上后要求：①电压表测小灯两端的电压．②闭合电键，当变阻器的滑片向右移动时，电压表的示数变大．四、计算题（共22分）20．物体在50牛的水平拉力作用下沿水平方向做匀速直线运动，5秒内前进了3米．求此过程中拉力做的功W和功率P．21．在图（a）所示的电路中，电源电压为12伏保持不变，滑动变阻器R2标有“20Ω2A”字样．闭合电键，将滑片移到某一位置时，电流表A1与A的示数分别为0.8安和2安．①求电阻R1的阻值．②若不改动电路各元件的连接，在保证电路所有元件安全使用的情况下，求电阻R2消耗电．功率的最大值P2最大要求通过移动变阻器滑片使电流表示数的变化量最大，电流表表盘如图（）所示，电路正常工作．（a）能够实现上述要求的R1′、R2′组合的编号是．（b）求滑动变阻器连入电路的阻值范围．22．如图所示，边长为4h的正方体A和轻质薄壁圆柱形容器B置于水平桌面上，容器B=0.8×103千克/米3）．中盛有高为5h、体积为5×10﹣3米3的某液体乙（ρ乙①求液体乙的质量m．乙②若正方体A的质量为5千克，边长为0.1米，求正方体A对地面的压强p A．③已知ρA=1.5ρ，从物体A的上方水平切去高为△h的部分，并从容器B中抽出深度同为乙△h的液体，使物体A和容器B对水平桌面的压强分别为p A'和p B'，通过计算比较p A′和p B′的大小关系及△h对应的取值范围．五、实验题（共18分）23．在图（a）中温度计示数为℃．如图（b）所示，弹簧测力计的读数为牛．如图（c）所示的实验仪器名称是．在电学实验中，电流表应在电路中（选填“串联”或“并联”）．24．如图（a）所示，一束激光沿直线射到空水槽底部O点，形成一个光斑．向水槽中注入适量水后，水槽底部光斑移动到O点的（选填“左”或“右”）侧．继续沿水槽壁缓慢注水，在此过程中，折射角（选填“增大”、“不变”或“减小”）．如图（b）是探究凸透镜成像规律实验装置，光屏上得到了一个清晰的像（光屏上像未给出），则该像为倒立的实像；保持透镜不动，将蜡烛向左移动，为使光屏上再次出现清晰的像，应将光屏向移动（选填“左”或“右”）．25．在“测定小灯泡的电功率”实验中，按实验要求提供了两套器材，其中电源电压都为1.5V 的整数倍，滑动变阻器分别标有“20Ω2A”、“10Ω2A”字样，小灯分别标有“2.5V”、“3.8V”字样，所有器材均完好．小强和小明各选一套器材进行实验，他们正确串联电路，把电压表并联在电路中，实验步骤正确．闭合电键后，两电压表的示数如图所示，此时电流表示数均为0.2安，他们在移动滑片P时，小强发现电压表的示数不变，小明发现电压表的示数逐渐变小．他们重新正确连接电路，且实验步骤正确，移动滑动变阻器的滑片，当小灯正常发光时，小强实验的电流表、电压表的指针与刚闭合电键时相比正好分别偏转了3小格、5小格．①据题中的信息可判断：小强所用电源的电压值为伏；②小明同学选用的滑动变阻器标有“”字样；③求：小强同学所测小灯的额定功率．（本小题需写出计算过程）．26．某小组同学通过实验探究液体吸收热量的多少与哪些因素有关，他们用相同的酒精灯对一定质量的水进行加热，并测出水升高的温度和相应的加热时间，实验结果如表一所示．然后他们改变水的质量继续进行探究，水升高的温度和相应的加热时间结果如表二、表三所示．（设水在相等时间内吸收的热量相等）1004、5、6或7、8、9中的相关实验数据，可得出的初步结论是：质量相等的水，成正比．②分析比较实验序号中相关实验数据，可以得出的初步结论是：质量不等的水，升高相同的温度，质量越大，吸收的热量越多．③进一步综合分析比较实验序号1、4或2、5或3、6中的相关实验数据，可得：当水的时，吸收的热量相等．④为了结论更具有普遍性，小张认为还需进一步进行实验，请在表四中填入拟进行实验的数据，以完善他们的探究实验．2016年上海市松江区中考物理二模试卷参考答案与试题解析一、选择题下列各题均只有一个正确选项1．在下列各星球中，属于卫星的是（）A．月球 B．地球 C．水星 D．太阳【考点】人类探究太阳系及宇宙的历程．【分析】解答本题应掌握：能够自身发光发热的星体称为恒星，离我们最近的恒星为太阳；绕着恒星转动的是行星；绕着行星运转的是卫星．【解答】解：地球、水星为围绕太阳转动的行星；太阳能够发光发热，是离我们最近的恒星；而月球是地球的一颗卫星．故选A．2．“闻其声而知其人”，这句话表明不同人发出的声音具有不同的（）A．音调 B．音色 C．响度 D．频率【考点】音色．【分析】音色反映了声音的品质与特色．不同物体发出的声音，其音色是不同的，因此我们才能分辨出不同人的讲话、不同乐器的演奏等．【解答】解：因每个人的音色都不同，所以我们才可“闻其声而知其人”，这句话表明不同人发出的声音具有不同的音色，故选B．3．小刚学习了磁的知识后，标出了下列四种情况下磁体的磁极（小磁针的黑端为N极），如图所示，其中正确的是（）A．B．C．D．【考点】磁感线及其特点；通电螺线管的磁场．【分析】根据磁场的性质及磁感线的特点分析即可；某点磁场的方向实际就是小磁针静止时北极所指的方向，而在磁体外部磁感线的方向是由N出发回到S极，实际磁场的方向与磁感线方向是一致的；根据上述规律即可选择出正确的选项．【解答】解：A、由安培定则可以判定螺线管的上端是S极，则磁感线方向是回到S极的，故小磁针的N极指向也是指向S极，故A正确；B、磁感线的方向与小磁针N极的指向是相同的，故B错误；C、磁感线的方向与小磁针N极的指向是相同的，故C错误；D、根据磁极间相互作用的规律可知：异名磁极相互吸引，则小磁针将按逆时针方向旋转，故D错误．故选A．4．在下列现象中，属于用热传递方式改变物体内能的是（）A．火车经过后，铁轨的温度升高B．反复弯折后，铁丝的温度升高C．铁锅烧热后，铁锅的温度升高D．锯条锯木后，锯条的温度升高【考点】热传递改变物体内能．【分析】解决此类问题要知道改变物体内能的方式有两种：做功和热传递，热传递过程是能量的转移过程，而做功过程是能量的转化过程．【解答】解：A、火车轮子与轨道相互摩擦做功，机械能转化为木头的内能，是通过做功的方式增加了物体的内能，不符合题意；B、弯折铁丝时，机械能转化为铁丝的内能，内能增大温度升高，是通过做功改变了物体的内能，不符合题意；C、加热铁锅，是通过热传递改变锅的内能，符合题意；D、锯木头时，锯子和木头相互摩擦做功，机械能转化为内能，故不符合题意；故选C．5．如图所示，分别用F1、F2、F3、F4匀速提升同一重物，若不计滑轮本身的重力及摩擦，则（）A．F1＜F2＜F3＜F4B．F1＞F2＞F3＞F4C．F1=F2=F3＜F4D．F1=F2=F3＞F4【考点】定滑轮及其工作特点；动滑轮及其工作特点．【分析】根据定滑轮不省力，动滑轮省一半力的特点进行分析即可．【解答】解：不计滑轮本身的重力及摩擦的情况下；a、b、c图是定滑轮，只能改变力的方向，不省力也不费力；故F1=F2=F3=G．d图用的是动滑轮；能够省一半的力，故F4=G．所以，F1=F2=F3＞F4．故选D．6．如图所示，跳水运动员站在跳板上静止不动，下列说法正确的是（）A．跳板被压弯说明力可以改变物体的运动状态B．运动员对跳板的压力和运动员所受的重力是一对平衡力C．跳板对运动员的支持力和运动员对跳板的压力是一对平衡力D．跳板对运动员的支持力和运动员所受的重力是一对平衡力【考点】力的作用效果；平衡力的辨别．【分析】力的作用效果：力可以改变物体的运动状态，也可以改变物体的形状；二力平衡的条件是：二力大小相等、方向相反、作用在一条直线上、作用在同一个物体上；【解答】解：A、跳板被压弯，而跳水运动员站在跳板上静止不动，说明跳板的形状发生了改变，运动员的运动状态没有发生改变，故A错误；B、运动员对跳板的压力和运动员所受的重力的受力物体分别是跳板和运动员；这两个力不是作用在同一物体上，不是一对平衡力．故B错误；C、跳板对运动员的支持力和运动员对跳板的压力的受力物体分别是运动员和跳板，这两个力不是作用在同一物体上，不是一对平衡力，故C错误；D、跳板对运动员的支持力和运动员所受的重力受力物体是运动员，这两个力作用在同一物体上，二力大小相等、方向相反、作用在一条直线上，是一对平衡力；故D正确；故选D．7．如图所示电路中，电源电压保持不变，当电键S由断开到闭合时，则（）A．电流表的示数变小，电压表的示数变小B．电流表的示数变小，电压表的示数变大C．电流表的示数不变，电压表的示数变小D．电流表的示数不变，电压表的示数不变【考点】欧姆定律的应用．【分析】由电路图可知，电键S断开时，电路为滑动变阻器的简单电路；电键S闭合时，滑动变阻器与灯泡并联，电压表始终测电源的电压，电流表始终测通过滑动变阻器的电流，根据电源的电压不变可知电压表示数的变化，根据并联电路中各支路独立工作、互不影响可知电流表示数的变化．【解答】解：由电路图可知，电键S断开时，电路为滑动变阻器的简单电路，电压表测电源电压；电键S 闭合时，滑动变阻器与灯泡并联，电压表始终测电源电压，电流表始终测通过滑动变阻器的电流．电源电压不变，无论当电键S由断开到闭合时，电压表都测的是电源电压，所以其示数不变；因为并联电路中各支路独立工作、互不影响；所以当电键S由断开到闭合时，通过滑动变阻器的电流不变，即电流表的示数不变．故选D．8．如图所示，底面积不同的甲、乙圆柱形轻质容器，分别盛有密度为ρ甲、ρ乙两种液体，甲液体对容器底部的压强等于乙液体对容器底部的压强．现将体积相同，质量、密度为m A、m B、ρA、ρB的A、B两实心球分别浸没在甲、乙两容器的液体中（无液体溢出），若甲容器对地面的压力等于乙容器中液体对容器底部的压力，则下列关系式一定成立的是（）A ．ρA ＞ρ乙B ．ρ甲=ρ乙C ．m A =m BD ．ρB ＜ρA【考点】液体压强计算公式的应用；压力及重力与压力的区别．【分析】（1）根据液体的压强公式为p=ρgh 可判断液体的密度关系；（2）根据压强的定义式p=，变形后可得F=pS ；结合题目条件可做出增大的压力之间的关系；然后将增大的压力与液体的重力相联系，进而判断出两球质量和密度之间的大小关系．【解答】解：（1）因为是圆柱形容器，液体对容器底部的压力等于液体的重力，根据p=可知，压强相等时，受力面积越小，压力也越小，所以G 甲＜G 乙；而甲容器对地面的压力F 甲=G 甲+G A =G 甲+ρA gV A （轻质容器，容器的质量可忽略不计）， 乙容器中液体对容器底的压力F 乙液=G 乙+G 排=G 乙+ρ乙gV B ；根据甲容器对地面的压力等于乙容器中液体对容器底部的压力及G 甲＜G 乙，可判断ρA gv A ＞ρ乙gv B所以ρA ＞ρ乙，故A 正确；（2）根据p=ρgh 可知，压强相等的情况下，深度大的液体密度小，即ρ甲＜ρ乙，故B 错误；（3）乙容器对地面的压力F 乙=G 乙+G B ，根据乙容器对地面的压力大于乙容器中液体对底部的压力得到G 乙+G B ＞G 甲+G A 而G 甲＜G 乙所以无法判断G B 和G A 的大小关系，也就不能确定质量和密度的关系，所以C 和D 不一定成立．故选：A ．二、填空题（共26分）9．在家庭电路中， 电能 表用来测量用户消耗的电能．一只标有“220V 110W ”字样的用电器正常工作时，通过的电流为 0.5 安．为了减小输电线上的电能损失，远距离输电常采用 高压 输电．【考点】电功率与电压、电流的关系；电功的测量．【分析】①用来测量用户消耗的电能仪表是电能表．②已知白炽灯的电功率和工作时间，根据公式P=UI 求出该用电器的正常工作的电流． ③远距离输电，当功率一定时，提高电压，从而使电线中的电流减小，则电线上损失的电能减小．【解答】解：①电能表是用来测量用户消耗电能的，②根据P=UI 可得，通过该用电器的正常工作的电流：I===0.5A ．③当输出功率一定时，若提高电压，则由P=IU 可知，电流降低，从而使电线上电阻的损失的功率减小，进而减小电能的损失．故答案为：电能；0.5；高压．10．汽车已进入百姓家庭，小华驾车兜风，以路边的树木为参照物，他是运动的（选填“运动”或“静止”），当汽车撞上障碍物时会停下来，说明力可以改变物体的运动状态；车上的头枕可以预防车被追尾时由于惯性而造成的危害．【考点】参照物及其选择；力的作用效果；惯性．【分析】①解答此题的关键是看被研究的物体与所选的标准，即参照物之间的相对位置是否发生了改变，如果发生改变，则物体是运动的；如果未发生变化，则物体是静止的；②力的作用效果：改变物体的形状，改变物体的运动状态；③惯性是保持原来运动状态不变的性质．【解答】解：小华驾车兜风，当以路边的树木为参照物时，人和车相对于树木的位置在改变，所以小华是运动的；当汽车撞上障碍物时会停下来，说明力可以改变物体的运动状态；刹车时，人由于具有惯性，要保持原来的运动状态，很容易向前撞去，所以要使用安全带；而汽车被追尾时，人由于具有惯性，要保持原来的运动状态，很容易向后撞去，因此汽车座位上的头枕，可以预防汽车被追尾时造成的危害．故答案为：运动；可以改变物体的运动状态；惯性．11．甲、乙两辆质量相同的小车在平直的路面上同时、同地出发向正南方向运动，小明测出它们运动的路程和时间，并依据数据作出了相应的s﹣t图象，如图所示．由图中给出的信息可知，小车甲速度大小为1米/秒，10秒后，甲、乙两车相距5米，甲车的动能较大（选填“甲”或“乙”）．【考点】速度公式及其应用；动能和势能的大小变化．【分析】解答本题首先要明确各图象中横纵坐标表示的物理量分别是什么；其次注意认清横坐标和纵坐标上各表示的最小分格的数值大小和单位；再次是明确图象所表示的物理意义；最后对照各个选项提出的问题作出判断．【解答】解：由图象知甲车的速度v甲===1m/s；乙的速度v乙===0.5m/s；甲、乙两辆小车在平直的路面上同时、同地出发向正南方向运动，根据v=可得10s后甲车通过的距离：=v甲t=1m/s×10s=10m，由图象可知10s后乙车通过的距离：=5m，则10秒后，甲、乙两车相距10m﹣5m=5m；甲、乙两辆小车质量相同，v甲＞v乙，所以，甲车的动能较大．故答案为：1；5；甲．12．在原子核中，带正电的粒子是 质子 ．吸烟者“吞云吐雾”时会波及周围人群，这是由于分子在不停地做 无规则 运动造成的．17世纪， 牛顿 发现了光的色散现象．【考点】分子的运动；原子的核式模型；光的色散．【分析】（1）根据对原子核组成的了解答题．（2）扩散现象，是指分子在永不停息地做无规则运动．吸烟时，烟分子在空气中进行扩散．（3）17世纪，英国物理学家牛顿发现了光的色散现象．【解答】解：（1）原子核由带正电的质子与不带电的中子组成；（2）只要有人在房间里吸烟，由于烟分子在空气中进行不停地无规则运动，一会儿房间会充满烟味，这是分子的扩散现象；（3）最早发现日光的色散现象的物理学家是牛顿．故答案为：质子；无规则；牛顿．13．某物体漂浮在水面上，排开水的体积为2×10﹣4米3，该物体受到的浮力为 1.96 牛，物体所受的重力为 1.96 牛；水面下0.1米深处的水的压强为 980 帕．【考点】浮力大小的计算；液体的压强的计算．【分析】（1）物体漂浮在水面上，知道排开水的体积，利用阿基米德原理求物体受到的浮力；（2）利用漂浮条件求物体所受的重力；（3）根据液体压强公式p=ρgh 求水面下0.2米深处的水的压强．【解答】解：（1）物体受到的浮力：F 浮=ρ水V 排g=1.0×103kg/m 3×2×10﹣4m 3×9.8N/kg=1.96N ；（2）因为物体漂浮在水面上，所以物体重力：G=F 浮=1.96N ；（3）水面下0.1m 深处的水的压强：p=ρgh=1×103kg/cm 3×9.8N/kg ×0.1m=980Pa ．故答案为：1.96；1.96；980．14．某导体两端电压为6伏，通过它的电流为0.5安，10秒内通过该导体横截面的电荷量为 5 库，电流做功为 30 焦，一盏10瓦的节能灯亮度相当于一盏100瓦的白炽灯，若它们都正常发光10小时，节能灯与白炽灯相比，可节能 0.9 千瓦时．【考点】电量及其计算；电功的计算．【分析】已知通过的电流和通电时间，根据公式Q=It 可求电荷量，根据公式W=QU 可求电流做的功，先计算一盏节能灯比一盏白炽灯节省的功率，再根据公式W=Pt 可求节省的电能．【解答】解：10秒内通过该导体横截面的电荷量Q=It=0.5A ×10s=5C ，电流做功W=QU=5C ×6V=30J ，节能灯与白炽灯相比，可节能△W=（P 1﹣P 2）t=（0.1kw ﹣0.01kW ）×10h=0.9kw •h ． 故答案为 5；30；0.9．15．如图所示电路中，电源电压不变，且R1＞R2．当闭合S1，断开S2，电压表有示数；断开S1，闭合S2，发现电压表的示数变小．若故障只发生在电阻R1、R2上，则故障可能是R1短路、R2断路或R1短路同时R2断路；用一个完好的小灯替换R后，当闭合S1，断开S2，小灯发光；断开S1，闭合S2，小灯不发光，则一定存在的故障是2断路．【考点】电流表、电压表在判断电路故障中的应用．【分析】（1）当闭合S1，断开S2，R1和R串联，电压表测量R两端电压；断开S1，闭合S2，R2和R串联，电压表测量R两端电压，根据串联电路电压的特点可知电路故障的原因；（2）用一个完好的小灯替换R后，当闭合S1，断开S2，R1和灯泡串联；断开S1，闭合S2，R2和灯泡串联，根据灯泡的发光情况可知电路发生短路还是断路．【解答】解：（1）当闭合S1，断开S2，R1和R串联，电压表测量R两端电压；断开S1，闭合S2，R2和R串联，电压表测量R两端电压；而电压表的示数变小；当R1发生短路时，闭合S1，断开S2，电压表测量电源电压；因此当断开S1，闭合S2时，电压表的示数变小；当R2断路时，断开S1，闭合S2时，电压表示数变为零；因此电压表示数变小的故障原因可能是R1短路、R2断路或R1短路同时R2断路；（2）用一个完好的小灯替换R后，当闭合S1，断开S2，R1和灯泡串联；断开S1，闭合S2，R2和灯泡串联；灯泡由发光到不发光，说明灯泡不发光的原因为电路发生断路，即R2断路．故答案为：R1短路、R2断路或R1短路同时R2断路；R2断路．16．如图甲是研究“物体动能的大小与哪些因素有关”的实验装置，实验中让质量不同的钢球从斜面上同一高度由静止滚下，推动同一木块移动一段距离．图乙是研究“牛顿第一定律”的实验装置，实验中让同一小车从斜面上相同的高度由静止滚下，在粗糙程度不同的水平面上运动．请回答以下问题：①设计甲实验的目的是研究钢球动能的大小与质量的关系；设计乙实验的目的是研究小车的运动与所受摩擦力的关系．②甲实验是通过观察木块移动的距离，从而间接判断钢球动能的大小；乙实验是通过观察小车在粗糙程度不同的水平面上运动的远近，推理得出：物体不受力的作用，运动状态不发生改变．【考点】探究影响物体动能大小的因素．【分析】①动能的大小与物体的质量和速度有关，探究动能与质量关系时，控制速度不变；探究动能与速度关系时，控制质量不变．图乙是研究小车的运动与所受摩擦力的关系，此时应该让接触面的粗糙程度不同；。

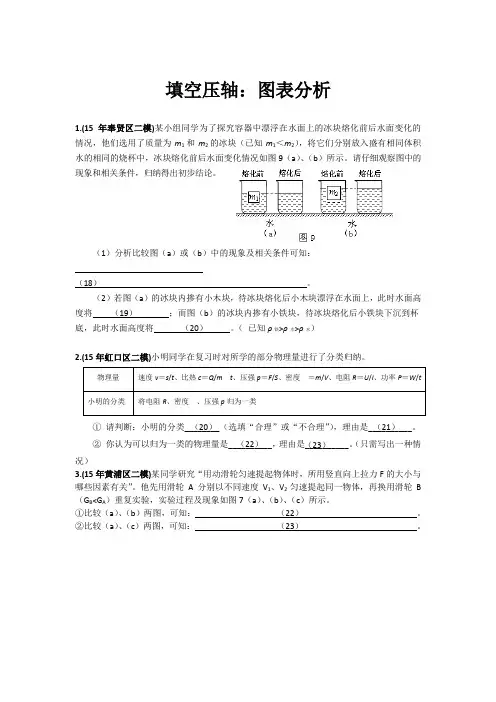

填空压轴：图表分析1.(15年奉贤区二模)某小组同学为了探究容器中漂浮在水面上的冰块熔化前后水面变化的情况，他们选用了质量为m 1和m 2的冰块（已知m 1＜m 2），将它们分别放入盛有相同体积水的相同的烧杯中，冰块熔化前后水面变化情况如图9（a ）、（b ）所示。

请仔细观察图中的现象和相关条件，归纳得出初步结论。

（1）分析比较图（a ）或（b ）中的现象及相关条件可知：（18） 。

（2）若图（a ）的冰块内掺有小木块，待冰块熔化后小木块漂浮在水面上，此时水面高度将 （19） ；而图（b ）的冰块内掺有小铁块，待冰块熔化后小铁块下沉到杯底，此时水面高度将 （20） 。

（ 已知ρ铁>ρ水>ρ木）2.(15年虹口区二模)小明同学在复习时对所学的部分物理量进行了分类归纳。

物理量 速度v ＝s /t 、比热c ＝Q /m t 、压强p ＝F /S 、密度＝m /V 、电阻R ＝U /I 、功率P ＝W /t小明的分类将电阻R 、密度、压强p 归为一类① 请判断：小明的分类________（选填“合理”或“不合理”），理由是__________。

② 你认为可以归为一类的物理量是__________，理由是__________。

（只需写出一种情况）3.(15年黄浦区二模)某同学研究“用动滑轮匀速提起物体时，所用竖直向上拉力F 的大小与哪些因素有关”。

他先用滑轮A 分别以不同速度V 1、V 2匀速提起同一物体，再换用滑轮B （G B <G A ）重复实验，实验过程及现象如图7（a ）、（b ）、（c ）所示。

①比较（a ）、（b ）两图，可知： （22） 。

②比较（a ）、（c ）两图，可知： （23） 。

（20） （21） （22） （23）图7 密度概念定义、定义式 单位 物质特性之一 测量原理： （18）方法 应用 鉴别物质（19）4.(15年闵行区二模)某小组同学为了探究运动物体做功本领的大小与哪些因素有关，从实验室借取了弹射器、纸盒、质量与形状不同的物体（已知m 甲=m 丙＜m 乙=m 丁），在同一水平地面上进行了实验。

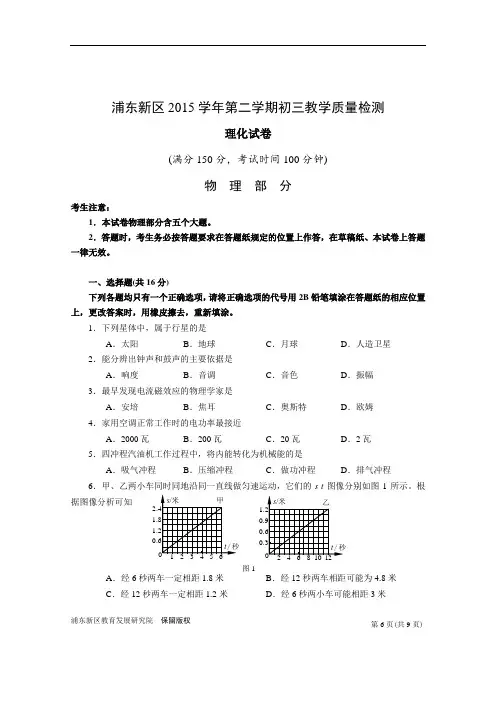

浦东新区教育发展研究院 保留版权第6页(共9页)浦东新区2015学年第二学期初三教学质量检测理化试卷(满分150分，考试时间100分钟)物 理 部 分考生注意：1．本试卷物理部分含五个大题。

2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一律无效。

一、选择题(共16分)下列各题均只有一个正确选项，请将正确选项的代号用2B 铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。

1．下列星体中，属于行星的是A ．太阳B ．地球C ．月球D ．人造卫星2．能分辨出钟声和鼓声的主要依据是A ．响度B ．音调C ．音色D ．振幅3．最早发现电流磁效应的物理学家是A ．安培B ．焦耳C ．奥斯特D ．欧姆4．家用空调正常工作时的电功率最接近A ．2000瓦B ．200瓦C ．20瓦D ．2瓦5．四冲程汽油机工作过程中，将内能转化为机械能的是A ．吸气冲程B ．压缩冲程C ．做功冲程D ．排气冲程6．甲、乙两小车同时同地沿同一直线做匀速运动，它们的s -t 图像分别如图1所示。

根据图像分析可知A ．经6秒两车一定相距1.8米B ．经12秒两车相距可能为4.8米C ．经12秒两车一定相距1.2米D ．经6秒两小车可能相距3米图1浦东新区教育发展研究院 保留版权第6页(共9页)7．图2所示电路中，由于灯L 、电阻R 发生故障，闭合电键后，灯不发光。

以下检测故障的方法中，有可能造成电源被短路的是A ．用电流表替换灯LB ．用完好的灯L ʹ替换电阻RC ．把电压表并联在灯L 两端D ．把电流表串联在电路中8．甲、乙两个等高的实心均匀圆柱体置于水平地面上，对地面的压强为p 甲前和p 乙前，如图3所示。

把它们分别沿水平方向截去相同厚度后，甲剩余部分质量大于乙；再将甲截下部分置于乙上方中央，乙截下部分置于甲上方中央，此时它们对地面的压强分别为p 甲后和p 乙后。

下列判断中正确的是A ．p 甲前可能等于p 乙前B ．p 甲后一定等于p 乙后C ．p 乙前可能大于p 甲后D ．p 甲前一定大于p 乙后二、填空题(共26分)请将结果填入答题纸的相应位置。

2016年上海市闸北区中考物理二模试卷一、选择题（共16分）下列各题均只有一个正确选项1．今年元旦至今，上海气温变化较大，最低温度接近（）A．22℃ B．12℃ C．2℃D．﹣8℃2．太阳系八大行星中体积最大的是（）A．木星 B．水星 C．金星 D．地球3．地球表面存在大气，大气压强的大小直接影响了人类的生存，经过长期适应，人类已经适应的大气压强值约为（）A．100帕B．1000帕C．10000帕D．100000帕4．机动车鸣号所产生的声污染，其主要原因在于鸣号声的（）A．响度 B．音调 C．音色 D．时间5．生活中利用杠杆原理的情况极为常见，如图所示的杠杆中不能省力的是（）A．用撬棒撬箱盖B．用滑轮提取重物C．用手推车运送重物D．用扳手开启瓶盖6．如图所示的电路中，电源电压保持不变，R1为定值电阻，滑动变阻器的滑片P在变阻器中间位置，当电键S从断开到闭合，下列说法中正确的是（）A．电流表示数变大，电压表示数变大B．电流表示数变小，电压表示数变小C．电流表示数变大，电压表示数变小D ．电流表示数变小，电压表示数变大7．甲、乙两物体先后从同地沿同方向做匀速直线运动，甲比乙先运动2秒，甲运动6秒时通过的路程为6米，此时甲、乙间的距离为2米，在图所示的a 、b 、c 三条图线中，乙的s ﹣t 图（ ）A ．一定是图线aB ．一定是图线bC ．可能是图线bD ．可能是图线c8．如图所示，水平面上的两个圆柱形容器中分别盛有甲、乙两种液体，现在两容器中分别抽去部分液体，抽去液体后，使两容器中液体的高度均为h ．若此时甲、乙剩余部分液体对容器底部的压力相等，则两容器中甲、乙液体原先对容器底部的压强p 甲、p 乙和压力F 甲、F 乙的关系是（ ）A ．p 甲＜p 乙，F 甲＞F 乙B ．p 甲＜p 乙，F 甲＜F 乙C ．p 甲＞p 乙，F 甲＞F 乙D ．p 甲＞p 乙，F 甲＜F 乙二、填空题（共23分）9．家用照明电路的电压为 伏，当标有“220V 40W ”字样的白炽灯正常工作时，通过的电流为 安，白炽灯工作时消耗 能，转化成内能． 10．用手推墙，手也受到墙的推力，说明力的作用是 的，如果脚上有滑板车，人就会运动起来，这时，人有 能（选填“动”、“重力势”或“弹性势”），人从运动到静止，人的惯性 （选填“增大”、“不变”或“减小”）．11．如图所示，同时用力F 1和F 2匀速提起相同的重物C 和D ，两个物体上升的速度相同，若以物体C 为参照物，物体D 是 的（选填“运动”或“静止”）；滑轮 可以看作省力杠杆（选填“A ”或“B ”）；若滑轮重及摩擦不计，力F 1 F 2（选填“大于”、“等于”或“小于”）．12．10秒内通过某导体横截面的电荷量为12库，通过它的电流为 安；若它两端的电压为24伏，其电阻为 欧；若沿长度方向，将该导体截去一段后接入原电路，通过它的电流将 （选填“变小”、“不变”或“变大”）．13．重为10牛的物体浸没在水中，受到水向下的压力为12牛、向上的压力为16.9牛，则物体受到的浮力为 牛，体积为 米3．当物体在水底静止时，物体受到的重力和浮力的合力为 牛．14．在如图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作．一段时间后，发现灯泡L不亮，故障发生在电阻R、灯L上，其他元件仍保持完好．①用一个完好的小灯替换原来的灯泡L后，小灯（选填“一定发光”、“一定不发光”或“可能发光”）．②在原故障电路中，将电流表A与灯L位置互换后，电压表V的示数不发生变化，电路中可能存在的故障是（写出所有可能情况）．15．打开一瓶香水，不久就会闻到香味，这是一种扩散现象．扩散现象也可以发生在液体之间．为了探究液体中影响分子扩散快慢的因素，某小组同学用烧杯、冷水、热水、酒精、胶头滴管和红墨水等进行实验．实验中，他们先在两个相同的烧杯中装入体积相同、温度相等的酒精和水如图（a）、（b）所示，在两杯液体中滴入相同的红墨水，观察到两杯液体变成红色的时间不同．然后又在两个相同的烧杯中装入体积相同、温度不同的冷水和热水，如图（b）（c）所示，同样滴入相同的红墨水，热水变成红色的时间较短，冷水变成红色的时间较长．请仔细观察图中的操作和现象，然后归纳得出结论．①比较（a）和（b）两图可知：．②比较（b）和（c）两图可知：．三、作图题（共7分）16．在图中，重为4牛的物体静止在水平地面上，用力的图示法画出它受到的重力G．17．在图中画出物体AB在平面镜中的像A′B′．18．在图中，根据电源的正负极，标出通电螺线管的N、S极和磁感线的方向．四、计算题（共26分）19．质量为0.4千克的水温度升高20℃，求水吸收的热量Q吸．（c水=4.2×103焦∕（千克•℃））20．把重为20牛的物体匀速提升到5米高处，用时40秒．求：①拉力所做的功W．②拉力所做功的功率P．21．如图所示，实心正方体A、B放置在水平地面上，受到的重力均为64牛，A的边长为0.2米，B的边长为0.3米．①正方体A对水平地面的压强p A．②正方体A、B的密度之比．③若在正方体A和B上沿水平方向分别截去相同的体积V后，A、B剩余部分对水平地面的压强为p A′、p B′，请通过计算比较它们的大小关系及其对应的V的取值范围．22．在如图所示的电路中，电源电压为12伏且保持不变．电阻R1的阻值为20欧，滑动变阻器上标有“50Ω2A”字样．闭合电键S．①求通过R1的电流I1．②若变阻器连入电路中的阻值为50欧时，求干路的电流I总．③当滑动变阻器阻值从30欧开始，两次移动滑动变阻器的滑片P，使变阻器R2连入电路中的电阻变化均为10欧，求两个电流表示数的变化量．五、实验题（共18分）23．弹簧测力计是用来测量的大小的工具，在“探究杠杆平衡条件”的实验中通常用它来探究动力和阻力在杠杆支点（选填“同侧”或“异侧”）情况下杠杆平衡的条件．“测定物质密度”的实验中除了要用到量筒，另一个主要的实验器材是，它工作时相当于一个杠杆（选填“省力”、“费力”或“等臂”）．24．某小组同学在做“探究凸透镜成像规律”的实验时，他们都将凸透镜放置于光具座的A点（50厘米刻度处）且保持不变，如图所示．现有焦距为10厘米或15厘米的凸透镜可选择．①一位同学将点燃的蜡烛放在凸透镜的一侧，在光具座另一侧68厘米刻度处的光屏上得到一个倒立、缩小的实像，则凸透镜的焦距可能是厘米．②另一位同学先后两次将点燃的蜡烛放在图13中距B点6厘米处（B点位置为30厘米刻度处），在凸透镜的（选填“左”或“右”）侧移动光屏，可在光屏上得到大小不同的两个像．比较两次所成的像，当蜡烛置于光具座上厘米刻度处时所成的像较小，凸透镜的焦距可能是厘米．25．李清同学在做电学实验时，发现一小灯泡额定电压模糊不清，老师告诉他此小灯的额定功率是0.5瓦．李清同学为了确定该灯的额定电压，他选取了电源（4.5伏）、电流表、电压表、滑动变阻器、电键和若干导线，并参照“测小灯泡电功率”的实验电路进行实验．他正确连接电路，实验操作规范，闭合电键后观察到小灯发光较暗，此时电压表和电流表的示数分别为1.3伏和0.16安．他继续实验，发现当把滑动变阻器的滑片移至中点时，小灯功率刚好为0.5瓦．①实验所用的变阻器最大阻值是欧．②请求出该实验中所用小灯泡的额定电压．（保留计算过程）．26．某同学探究同一直线上二力的合成，合力的大小与二个分力大小、合力的方向与二个分力方向之间的关系．于是，他利用橡皮筯、弹簧测力计进行了实验研究．橡皮筯的原长为AB，在F=4牛的拉力作用下橡皮筯从AB伸长到AC，如图（a）所示；换用二个弹簧测力计，同时作用在橡皮筋的B点，保持二个弹簧测力计用力的方向不变（与拉力F的方向相同），两个拉力的大小分别为F1和F2，这时，也能使橡皮筯伸长同样的长度（BD=BC），如图（b）所示；保持二个弹簧测力计拉力的方向不变，三次改变拉力的大小使橡皮筯伸长同样的长度，测力计的示数记录在表一中．接着，使F1和F2沿相反方向同时拉橡皮筋的B点，三次改变拉力的大小使橡皮筯伸长同样的长度（橡皮筋的长度与前面实验相同），弹簧测力计的示数记录在表二中．实验前，将弹簧测力计沿水平方向．②根据表一中的实验数据，比较F和F1、F2的大小方向之间的关系，归纳得出：同一直线上方向相同的两个力的合力大小等于，合力方向为．③根据表二中的实验数据，比较F和F1、F2的大小方向之间的关系，归纳得出：．④实验过程中应用的科学方法为．2016年上海市闸北区中考物理二模试卷参考答案与试题解析一、选择题（共16分）下列各题均只有一个正确选项1．今年元旦至今，上海气温变化较大，最低温度接近（）A．22℃ B．12℃ C．2℃D．﹣8℃【考点】温度．【分析】此题考查我们对常见环境温度的认识，结合对生活的了解和对温度单位摄氏度的认识，选出符合实际的选项．【解答】解：上海一月份最低气温一般在0℃左右，但2016年度过了一个最冷的一月份，最低温度达到了创纪录的﹣8℃．故选D．2．太阳系八大行星中体积最大的是（）A．木星 B．水星 C．金星 D．地球【考点】人类探究太阳系及宇宙的历程．【分析】根据对八大行星基本概况的掌握作答．【解答】解：科学观测发现，假设地球的体积为1，水星的体积最小，为0.056；而木星的体积最大，为1313．其它行星的体积介于两者之间，所以太阳系中体积最大的行星是木星．故选A．3．地球表面存在大气，大气压强的大小直接影响了人类的生存，经过长期适应，人类已经适应的大气压强值约为（）A．100帕B．1000帕C．10000帕D．100000帕【考点】大气压的综合应用．【分析】一个标准大气压可以支持76cm高的水银柱，具体的大小是1.013×105Pa．人类长期生活在这一环境当中，其适应的大气压值接近标准大气压．【解答】解：一个标准大气压为1.013×105Pa．人类长期生活在这一环境当中，其适应的大气压值接近标准大气压．即100000帕左右，只有D符合题意．故选D．4．机动车鸣号所产生的声污染，其主要原因在于鸣号声的（）A．响度 B．音调 C．音色 D．时间【考点】声音的等级和噪声的危害；响度．【分析】噪音是一种污染，对人的身心造成伤害，声音的等级用分贝表示，指声音的响度，为保护听力声音不能超过90分贝，为保障工作和学习声音不超过70分贝，为保证休息和睡眠声音不超过50分贝．【解答】解：机动车鸣号所产生的声污染，其主要原因在于鸣号声的响度较大，对人们的正常生活造成了一定的影响，属于噪声．故选A．5．生活中利用杠杆原理的情况极为常见，如图所示的杠杆中不能省力的是（）A．用撬棒撬箱盖B．用滑轮提取重物C．用手推车运送重物D．用扳手开启瓶盖【考点】杠杆的分类．【分析】结合图片和生活经验，先判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆．【解答】解：A、用撬棒撬箱盖时，动力臂大于阻力臂，是省力杠杆，不合题意；B、用滑轮提取重物时，图中是定滑轮，相当于等臂杠杆，不省力也不费力，符合题意；C、用手推车运送重物时，动力臂大于阻力臂，是省力杠杆，不合题意；D、用扳手开启瓶盖时，动力臂大于阻力臂，是省力杠杆，不合题意．故选B．6．如图所示的电路中，电源电压保持不变，R1为定值电阻，滑动变阻器的滑片P在变阻器中间位置，当电键S从断开到闭合，下列说法中正确的是（）A．电流表示数变大，电压表示数变大B．电流表示数变小，电压表示数变小C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变大【考点】欧姆定律的应用．【分析】当开关断开时，电路处于断开状态，电压表通过R2可以测量电源电压，当开关闭合时，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流．当电键S从断开到闭合，根据欧姆定律可知电路中电流的变化和R1两端的电压变化．【解答】解：当电键断开时，电路处于断开状态，电流表没有示数，电压表通过R2可以测量电源电压．当电键闭合时，R1与R2串联，电压表测R1两端的电压，根据串联电路的电压特点可知：R1两端的电压一定小于电源电压；电流表测电路中的电流．所以，电键S从断开到闭合，电路中电流由无到有，即电流表的示数变大，故BD错误．电压表示数由测量电源电压，变为测R1两端的电压，即电压表的示数变小，故A错误，C 正确．故选C．7．甲、乙两物体先后从同地沿同方向做匀速直线运动，甲比乙先运动2秒，甲运动6秒时通过的路程为6米，此时甲、乙间的距离为2米，在图所示的a、b、c三条图线中，乙的s ﹣t图（）A．一定是图线a B．一定是图线b C．可能是图线b D．可能是图线c【考点】速度与物体运动．【分析】由甲运动时间可得到乙的运动时间，由甲、乙6s后相距2m，得到乙通过的距离，由此计算出乙的速度．根据图象得到a、b、c的速度判断即可．【解答】解：由题，甲比乙先运动2秒，甲运动6s，所以乙运动时间t=4s，此时甲、乙间的距离为2m，所以乙运动的路程可能是s=s+2m=6m+2m=8m，也可能是s′=s甲﹣2m=6m﹣2m=4m，甲由v=，乙的速度可能是v===2m/s，也可能是v′===1m/s．由图线a，当s=8m时，t=4s，所以图线a表示的速度v a==2m/s；由图线b，当s=8m时，t=5.5s，所以图线b表示的速度v b=≈1.45m/s；由图线c，当s=6m时，t=6s，所以图线c表示的速度v c==1m/s．由此可知，a、c都有可能是乙的s﹣t的图线，所以ABC错误，D正确．故选D．8．如图所示，水平面上的两个圆柱形容器中分别盛有甲、乙两种液体，现在两容器中分别抽去部分液体，抽去液体后，使两容器中液体的高度均为h．若此时甲、乙剩余部分液体对容器底部的压力相等，则两容器中甲、乙液体原先对容器底部的压强p 甲、p 乙和压力F 甲、F 乙的关系是（ ）A ．p 甲＜p 乙，F 甲＞F 乙B ．p 甲＜p 乙，F 甲＜F 乙C ．p 甲＞p 乙，F 甲＞F 乙D ．p 甲＞p 乙，F 甲＜F 乙【考点】压强大小比较；压力及重力与压力的区别．【分析】利用公式p=ρgh 抽去部分液体后，两容器中液体的高度均为h ，控制单一变量后再进行分析．【解答】解：甲乙剩余部分压力相同，甲的面积S 大，故压强p 甲剩＜p 乙剩，根据p=ρgh ，剩余部分h 相同，所以ρ甲＜ρ乙，液体原先深度h 甲＜h 乙，所以液体原先对容器底部的压强p 甲总＜p 乙总；由于剩下部分压力相同、重力相等，而根据图中，上部体积V 甲上＜V 乙上，ρ甲＜ρ乙，所以G 甲上＜G 乙上，而题中提到G 甲剩=G 乙剩，故G 甲总＜G 乙总，因此总压力也是甲小于乙，即F 甲＜F 乙．故选B ．二、填空题（共23分）9．家用照明电路的电压为 220 伏，当标有“220V 40W ”字样的白炽灯正常工作时，通过的电流为 0.18 安，白炽灯工作时消耗 电 能，转化成内能．【考点】家庭电路工作电压、零线火线的辨别方法；电功的实质；电功率与电压、电流的关系．【分析】（1）我国家用照明电路电压为220V ；（2）在家庭电路中，据P=UI 计算出电流即可；（3）判断出该过程中消耗了哪种形式的能，进而产生了哪种形式的能即可．【解答】解：据课本知识可知，家用照明电路的电压为220V ，当标有“220V 40W ”字样的白炽灯正常工作时，据P=UI 得通过的电流为：I==≈0.18A ；在白炽灯工作时消耗电能，产生内能，所以是将电能转化成内能的过程．故答案为：220；0.18；电．10．用手推墙，手也受到墙的推力，说明力的作用是 相互 的，如果脚上有滑板车，人就会运动起来，这时，人有 动 能（选填“动”、“重力势”或“弹性势”），人从运动到静止，人的惯性 不变 （选填“增大”、“不变”或“减小”）．【考点】力作用的相互性；惯性；动能和势能的概念．【分析】（1）力的作用是相互的，施力物体同时也是受力物体；（2）一切运动的物体都具有动能；（3）惯性的大小与物体的质量有关，与速度无关．【解答】解：（1）用手推墙，手也受到墙的推力，说明力的作用是相互的．（2）一切运动的物体都具有动能，所以运动的人具有动能；（3）人从运动到静止，质量不变，所以惯性不变．11．如图所示，同时用力F1和F2匀速提起相同的重物C和D，两个物体上升的速度相同，若以物体C为参照物，物体D是静止的（选填“运动”或“静止”）；滑轮B可以看作省力杠杆（选填“A”或“B”）；若滑轮重及摩擦不计，力F1大于F2（选填“大于”、“等于”或“小于”）．【考点】参照物及其选择；定滑轮及其工作特点；动滑轮及其工作特点．【分析】①判断物体运动或静止时，要先选择参照物，再看物体相对于参照物的位置是否发生改变；②定滑轮的实质是等臂杠杆，不能省力，但可以改变力的方向．动滑轮的实质是动力臂为阻力臂二倍的杠杆，省一半力，但不能改变力的方向．【解答】解：①重物C和D上升的过程中，两个物体上升的速度相同，相对位置没有发生改变，所以以物体C为参照物，物体D是静止的；②滑轮B为动滑轮，其实质是动力臂为阻力臂二倍的杠杆，因此，可以省一半的力；而滑轮A为定滑轮，不能省力，拉力等于物重，所以，若不计滑轮重及摩擦，F1=2F2，故F1＞F2．故答案为：静止；B；大于．12．10秒内通过某导体横截面的电荷量为12库，通过它的电流为 1.2安；若它两端的电压为24伏，其电阻为20欧；若沿长度方向，将该导体截去一段后接入原电路，通过它的电流将变大（选填“变小”、“不变”或“变大”）．【考点】欧姆定律的应用；电流的大小．【分析】（1）知道10秒内通过某导体横截面的电荷量，根据I=求出通过它的电流，根据欧姆定律求出电阻的大小；（2）导体的电阻与导体的材料、长度、横截面积和温度有关，其他条件不变时，导体越短电阻越小．【解答】解：（1）通过它的电流：I===1.2A，∵I=，∴导体的电阻R===20Ω；（2）∵导体的电阻与导体的材料、长度、横截面积和温度有关，且其他条件不变时，导体越短电阻越小，∴若沿长度方向，将该导体截去一段后接入原电路，根据欧姆定律可知电压表不变时，通过它导体的电流将变大．13．重为10牛的物体浸没在水中，受到水向下的压力为12牛、向上的压力为16.9牛，则物体受到的浮力为 4.9 牛，体积为 5×10﹣4 米3．当物体在水底静止时，物体受到的重力和浮力的合力为 5.1 牛．【考点】浮力大小的计算；力的合成与应用；阿基米德原理． 【分析】（1）浮力大小等于物体受到向上和向下的压力差．（2）知道浮力、水的密度，根据阿基米德原理求出物体的体积．（3）物体受到的重力和浮力在同一直线上方向相反的两个力，合力大小等于这个两个力的差．【解答】解：（1）物体浸没在水中受到的浮力为；F 浮=F 向上﹣F 向下=16.9N ﹣12N=4.9N ． （2）∵F 浮=ρ水gV 排，∴V=V 排===5×10﹣4m 3．（3）F 合=G ﹣F 浮=10N ﹣4.9N=5.1N ． 故答案为：4.9；5×10﹣4；5.1．14．在如图所示的电路中，电源电压保持不变，闭合电键S ，电路正常工作．一段时间后，发现灯泡L 不亮，故障发生在电阻R 、灯L 上，其他元件仍保持完好．①用一个完好的小灯替换原来的灯泡L 后，小灯 可能发光 （选填“一定发光”、“一定不发光”或“可能发光”）．②在原故障电路中，将电流表A 与灯L 位置互换后，电压表V 的示数不发生变化，电路中可能存在的故障是 R 断路、L 短路、R 断路且L 短路 （写出所有可能情况）．【考点】电流表、电压表在判断电路故障中的应用．【分析】电路故障一般是断路或短路，根据实验现象一一分析其原因即可．【解答】解：①灯泡不亮的原因可能是发生了短路或断路，如果故障原因是小灯泡，换掉小灯泡，小灯会发光，如果原因是电阻R ，则换上好的灯泡还是不会发光，所以小灯可能发光；②在原故障电路中，电压表测R 两端电压，将电流表A 与灯L 位置互换后，电压表测电源电压，正常情况电压表的示数是变大的，示数不变，说明原电路故障R 断路了或灯L 短路．R 断路，与之并联的电压表与灯L 串联，电压表的示数最大接近电源电压；灯L 短路，电压表直接测量电源电压．故答案为：可能发光；R 断路、L 短路、R 断路且L 短路．15．打开一瓶香水，不久就会闻到香味，这是一种扩散现象．扩散现象也可以发生在液体之间．为了探究液体中影响分子扩散快慢的因素，某小组同学用烧杯、冷水、热水、酒精、胶头滴管和红墨水等进行实验．实验中，他们先在两个相同的烧杯中装入体积相同、温度相等的酒精和水如图（a）、（b）所示，在两杯液体中滴入相同的红墨水，观察到两杯液体变成红色的时间不同．然后又在两个相同的烧杯中装入体积相同、温度不同的冷水和热水，如图（b）（c）所示，同样滴入相同的红墨水，热水变成红色的时间较短，冷水变成红色的时间较长．请仔细观察图中的操作和现象，然后归纳得出结论．①比较（a）和（b）两图可知：分子在温度相同的不同物质中，扩散的快慢不同．②比较（b）和（c）两图可知：同种物质，温度越高，分子扩散越快．【考点】扩散现象．【分析】物质都是由分子组成的，分子在永不停息地做无规则运动；分子的无规则运动与物质的种类、温度有关，温度越高运动越激烈．【解答】解：①比较（a）和（b）两图可知：两个相同的烧杯中酒精和水体积相同、温度相等，滴入相同的红墨水，两杯液体变成红色的时间不同，说明分子在温度相同的不同物质，扩散的快慢不同；②比较（b）和（c）两图可知：两个相同的烧杯中装入体积相同、温度不同的冷水和热水，滴入相同的红墨水，热水变成红色的时间较短，冷水变成红色的时间较长，说明同种物质，温度越高，分子扩散越快．故答案为：①分子在温度相同的不同物质，扩散的快慢不同；②同种物质，温度越高，分子扩散越快．三、作图题（共7分）16．在图中，重为4牛的物体静止在水平地面上，用力的图示法画出它受到的重力G．【考点】重力示意图．【分析】先画出标度，然后根据规则物体的重心在物体的几何中心，过重心表示出重力的大小和方向．【解答】解：画出大小表示2N的标度，然后过物体重心作竖直向下的重力，使线段长度为标度的2倍．如图所示：．17．在图中画出物体AB在平面镜中的像A′B′．【考点】平面镜成像的相关作图．【分析】平面镜成像的特点是：像物大小相等、到平面镜的距离相等、连线与镜面垂直、左右相反，即像物关于平面镜对称，利用这一对称性作出AB的像【解答】解：分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像．如图：18．在图中，根据电源的正负极，标出通电螺线管的N、S极和磁感线的方向．【考点】通电螺线管的磁场；磁感线及其特点．【分析】由电源的正负极及右手螺旋定则可判断螺线管的极性，则可知磁感线的方向．【解答】解：电流由右侧流入，由右手螺旋定则知螺线管的左侧为N极，右侧为S极；外部磁感线由N极指向S极．故答案如图：四、计算题（共26分）19．质量为0.4千克的水温度升高20℃，求水吸收的热量Q吸．（c水=4.2×103焦∕（千克•℃））【考点】热量的计算．【分析】已知水的质量0.4kg，温度升高20℃，可直接利用热量计算公式Q吸=cm△t求解．【解答】解：Q吸=cm△t=4.2×103J/（kg•℃）×0.4kg×20℃=33600J．答：水吸收的热量Q吸为33600J．20．把重为20牛的物体匀速提升到5米高处，用时40秒．求：①拉力所做的功W．②拉力所做功的功率P．【考点】功的计算；功率的计算．【分析】①匀速提升物体时，拉力等于物体的重力，利用W=Fs求拉力做的功；②知道时间，利用P=求拉力的做功功率．【解答】解：①匀速提升物体时，拉力：F=G=20N，拉力做的功：W=Fs=20N×5m=100J；②拉力做功的功率：P===2.5W．答：①拉力所做的功为100J；②拉力所做功的功率为2.5W．21．如图所示，实心正方体A、B放置在水平地面上，受到的重力均为64牛，A的边长为0.2米，B的边长为0.3米．①正方体A对水平地面的压强p A．②正方体A、B的密度之比．③若在正方体A和B上沿水平方向分别截去相同的体积V后，A、B剩余部分对水平地面的压强为p A′、p B′，请通过计算比较它们的大小关系及其对应的V的取值范围．【考点】压强的大小及其计算；密度公式的应用．【分析】①正方体A对水平地面的压力和自身的重力相等，根据面积公式求出A的底面积即为受力面积，根据p=求出对水平地面的压强；②实心正方体A、B的重力相等，根据G=mg可知它们的质量相等，根据题意公式求出两者的体积，根据ρ=求出正方体A、B的密度之比；③在正方体A、B上沿水平方向分别截去相同的体积V后，受力面积不变，求出剩余部分对地面的压力、压强；根据剩余部分对地面的压强相等，列出方程求V的大小；进而得出它们对水平地面的压强大小关系及其对应的V的取值范围．【解答】解：①正方体A对水平地面的压力：F A=G A=64N，正方体A的底面积：S A=a2=（0.2m）2=0.04m2，正方体A对水平地面的压强：p A===1600Pa；②由于A、B受到的重力均为64牛，因此，由G=mg可得，AB的质量之比为1：1，即m A：m B=1：1，正方体A、B的体积分别为：。

2016上海中考物理试题及答案一、选择题（每题2分，共20分）1. 以下哪种现象不是机械运动？A. 地球围绕太阳公转B. 汽车在公路上行驶C. 学生在操场上跑步D. 植物生长答案：D2. 以下哪种物质是导体？A. 橡胶B. 塑料C. 铜D. 玻璃答案：C3. 以下哪种物质是绝缘体？A. 铁B. 陶瓷C. 铝D. 石墨答案：B4. 以下哪种现象是光的折射？A. 影子的形成B. 镜子成像C. 彩虹的形成D. 透镜成像答案：C5. 以下哪种现象是光的反射？A. 影子的形成B. 彩虹的形成C. 透镜成像D. 镜子成像答案：D6. 以下哪种现象是光的直线传播？A. 彩虹的形成B. 影子的形成C. 透镜成像D. 镜子成像答案：B7. 以下哪种现象是光的衍射？A. 影子的形成B. 彩虹的形成C. 透镜成像D. 光绕过障碍物答案：D8. 以下哪种现象是光的干涉？A. 影子的形成B. 彩虹的形成C. 透镜成像D. 光波相遇产生明暗条纹答案：D9. 以下哪种现象是光的散射？A. 影子的形成B. 彩虹的形成C. 透镜成像D. 光在不均匀介质中传播答案：D10. 以下哪种现象是光的偏振？A. 影子的形成B. 彩虹的形成C. 透镜成像D. 光波振动方向的选择性答案：D二、填空题（每题2分，共20分）1. 声音的传播需要______。

答案：介质2. 声音的传播速度在固体中比在气体中______。

答案：快3. 光在真空中的传播速度是______米/秒。

答案：3×10^84. 光的三原色是红、绿、______。

答案：蓝5. 物体的颜色是由它反射的光决定的，不透明物体的颜色是由它反射的______决定的。

答案：光的颜色6. 物体的密度等于物体的质量除以物体的______。

答案：体积7. 物体的浮沉条件是：若物体的密度大于液体的密度，则物体______。

答案：下沉8. 物体的浮沉条件是：若物体的密度小于液体的密度，则物体______。

普陀区2016届九年级质量调研（二模）试题理化试题物理部分2016.4考生注意：1．本试卷物理部分含五个大题。

2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸，本试卷上答题一律无效。

一、选择题（共16 分）下列各题均只有一个正确选项，请将正确选项的代号用2B 铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。

1．下列带正电的是（）A.原子B.质子C.电子D.中子2．二胡演奏时，表演者手指不断上下滑动控制琴弦，为改变的是（）A.响度B.音调C.音色D.声音传播距离3．下列实例中，利用大气压工作的是（）A.船闸B.订书机C.温度计D.脱排油烟机4．某同学站在平面镜前，在他远离平面镜的过程中，下列说法中正确的是（）A.镜中的像逐渐变小B.镜中的像与平面镜的距离逐渐变小C.镜中的像逐渐变大D.镜中的像与平面镜的距离逐渐变大5．以下事例中运用相同科学研究方法的是（）①研究同一直线力的合成时，引入“合力”概念②研究串联电路特点时，引入“总电阻”概念③研究磁场分布时，引入“磁感线”A.①②③B.①③C.①②D.②③6．如图1 所示，重物受到30 牛的水平向右拉力作用，在水平地面上作匀速直线运动。

下列用力的图示法正确表示物体所受摩擦力f 的是（）7．在图2 所示的电路，电键S 从断开到闭合，下列说法中正确的是（）A.V 表示数不变，A1 表示数不变B.A1 表示数不变，A 表示数变小C.V 表示数变大，A1 表示数不变D.V 表示数变小，A 表示数变大8．如图3 所示，圆柱形容器中分别装有甲、乙两种液体和体积相同的物块A、B，液面保持相平。

将A、B 从容器中取出后，甲液体对容器底部的压力变化量小于乙液体对容器底部的压力变化量，甲容器对水平面的压力变化量大于乙容器对水平面的压力变化量，则此时液体对容器底的压强p甲和p乙，液体对容器底的压力F甲和F乙，A和B 的密度ρA 和ρB 的关系，下列说法中正确的是（）A.p甲＜p乙F甲＜F乙ρA＞ρBB.p甲＞p乙F甲＞F乙ρA＞ρBC.p甲＜p乙F甲＜F乙ρA＜ρBD.p甲＝p乙F甲＝F乙ρA＞ρB二、填空题（共26 分）请将结果填入答题纸的相应位置。

2016年上海市黄浦区中考物理二模试卷一、选择题（共8小题，每小题3分，满分24分）1．（3分）在太阳系中，唯一的恒星是（）A．太阳B．地球C．月球D．火星2．（3分）能区分男高音和男低音的主要依据是（）A．响度B．音色C．音调D．振幅3．（3分）图（a）、（b）、（c）、（d）中的情景表示了力的作用效果，其中主要表示力能使物体的运动状态发生改变的是（）A．（a）和（b）B．（c）和（d）C．（a）和（c）D．（b）和（d）4．（3分）光从空气射入水中，入射角为45°，折射角可能为（）A．0°B．32°C．45°D．65°5．（3分）2016年1月，申城遭遇“最冷一周”，最低气温约为（）A．﹣20℃B．﹣8℃C．4℃D．12℃6．（3分）地铁启动离站的加速过程中，其惯性（）A．先变大后不变B．先不变后变大C．一直变大D．一直不变7．（3分）在右图所示的电路中，电源电压保持不变．当电键S由断开到闭合时，正确的判断是（）A．电流表的示数变小B．电流表的示数不变C．电压表的示数变小D．电压表的示数不变8．（3分）如图所示，甲、乙两个均匀正方体对水平地面的压强相等．现沿水平方向在它们的上部分切去相同的体积，并将切去部分叠放在对方剩余部分上，此时甲、乙剩余部分对地面压力F甲、F乙和压强p甲、p乙的关系是（）A．F甲＜F乙，p甲＜p乙B．F甲＞F乙，p甲＜p乙C．F甲＜F乙，p甲＞p乙D．F甲＞F乙，p甲＞p乙二、解答题（共18小题，满分76分）9．（3分）标有“220V 120W”字样的用电器正常工作时将能转化为其他形式的能，两端电压为伏，10小时耗电度．10．（3分）甲、乙两物体由同一地点沿同一直线运动的s﹣t图象分别如图（a）、（b）所示，以乙为参照物：甲是的（选填“静止”或“运动”）；此过程中甲的动能（选填“增大”、“不变”或“减小”），经过3秒甲、乙间的距离最多为米．11．（3分）首先发现电流磁效应的物理学家是．在如图所示A、B、C三点中磁场最弱的是点；根据通电螺线管周围磁感线方向，可判断电源的左端是极．12．（3分）用炉火加热一壶水，水的温度升高了10℃，这是通过方式改变其内能；若水的质量为2千克，水吸收的热量为焦，水沸腾后会顶起=4.2×103壶盖，此过程能量转化情况与四冲程汽油机的冲程相似．[c水焦/（千克•℃]．13．（3分）木块在大小为5N的水平拉力作用下，10s内在水平面上沿拉力方向前进2m，拉力做功为J，功率为W；若木块重15N，在此过程中重力对木块做功为J．14．（3分）某导体两端的电压为6伏，10秒内通过该导体横截面的电荷量为6库，通过该导体的电流为安，这段时间内电流做功为焦，该导体的电阻为欧．15．（3分）在如图所示的电路中，电源电压保持不变，闭合电键S电路正常工作，一段时间后，发现灯L熄灭，电路中至少有一个电表示数变小，故障发生在电阻R、灯L上，其他元件仍保持完好，现在故障电路中将电流表A与灯L位置互换．①电流表A的示数，灯L的亮暗情况（均选填“一定不变”、“一定变化”或“可能变化”）②若电压表V示数发生变化，则故障可能是．16．（2分）某同学研究“使用动滑轮匀速提起物体时，所用竖直向上拉力F的大小与哪些因素有关”．他先用滑轮A分别以不同速度v1、v2匀速提起同一物体，再换用滑轮B（G B＜G A）重复实验，实验过程及现象如图（a）、（b）、（c）所示．①比较（a）、（b）两图，可知：．②比较（a）、（c）两图，可知：．17．（3分）在图中，重为20牛的物体静止在水平面上，用力的图示法画出它所受的支持力F．支18．（3分）如图，根据给出的入射光线AO画出反射光线OB，并标出反射角及其度数．19．（6分）杠杆平衡时，动力F1的大小为10牛，动力臂L1为0.1米，阻力臂L2为0.2米，求阻力F2的大小．20．（6分）把一个质量为0.1千克的小球竖直向上抛出，若小球在上升过程中受到空气阻力的大小恒为0.02牛，求：①小球所受的重力G．的大小和方向．②小球在上升过程中所受合力F合21．（6分）如图所示，薄壁圆柱形容器内盛有质量为3千克的水，置于水平面上．．①求容器内水的体积V水．②求水面下0.2米处水产生的压强p水③现将一个边长为a的实心均匀正方体放入容器内的水中后（水未溢出），容器对水平面的压强增加量恰好等于水对容器底部的压强增加量，求正方体密度ρ的范围．22．（6分）在图（a）所示的电路中，电阻R1的阻值为15欧，滑动变阻器R2上标有“10Ω 2A”字样，所用电流表如图（b）所示．①若电源电压为6伏且不变，求通过R1的电流I1．②若电源电压可变，为使电流表A的示数能达到最大，求电源电压的范围．23．（4分）“用电流表、电压表测电阻”的实验中，在连接电路时电键应处于状态，电流应从电流表的接线柱流入；在闭合电键前应使滑动变阻器连入电路电阻最；需直接测量的物理量是待测电阻的．24．（5分）在“探究二力平衡的条件”实验中，按如图1进行操作时，应观察放手（选填“前”或“后”），硬纸板A是否能保持状态，如图2所示为“验证阿基米德原理”实验的操作和测量结果，为达到实验目的，需由（a）、（c）两图得出物体受到的浮力F浮=；需由（b）、（c）两图得出=ρ液（V2﹣V1）g．25．（6分）某小组同学研究物体通体凸透镜所成实像的高度与哪些因素有关，他们把同一物体分别放在焦距为f1和f2的凸透镜前（f1＜f2），按正确的方法安装和调节好实验装置，进行了多次实验，每次都在光屏上得到物体清晰的像，并记下相应的物距u和像距v，测出像的高度h，记录在表一、二中．表一：透镜焦距f1表二：透镜焦距f2①根据实验序号3或8中的数据可判断：物体的高度为厘米．②分析比较表一或表二中像的高度h随物距u的变化关系及相关条件，可得出的初步结论是：．③分析比较实验序号中物距u，像高度h的数据及相关条件，可得出的初步结论是：同一物体通过凸透镜成像，当物距u相同时，透镜焦距最大，像的高度越高．④分析比较实验序号1、2、3、6、7或8中物距u和相距v的大小关系、物体高度和像高度的大小关系及相关条件，可得出的初步结论是：．26．（8分）小华同学做“测得小灯泡的电功率”实验，所用器材有电源（电压有4、6和8伏三档）、待测小灯（额定电压为“2.5V”或“4.5V”）、滑动变阻器（“20Ω 2A”或“50Ω 1A”）、电压表、电流表、电键以及导线若干．他选用某档电源电压，正确串联实验器材，把电压表并联在电路中，然后将变阻器的滑片置于某一端．闭合电键后，把变阻器滑片向另一端移动的过程中，观察到小灯发光始终较暗，电压表的示数逐渐变小且始终大于零．①画出小华同学放闭合电键时的实验电路图．②经过思考，小华对电源的档位进行调整，按正确方法重新实验，当小灯正常发光时，电流表的示数如图所示，变阻器的滑片在中点附近某位置，请通过计算说明．（a）电流表的示数．（b）小灯的额定功率．（c）所用电源电压和滑动变阻器规格．2016年上海市黄浦区中考物理二模试卷参考答案与试题解析一、选择题（共8小题，每小题3分，满分24分）1．（3分）在太阳系中，唯一的恒星是（）A．太阳B．地球C．月球D．火星【解答】解：A、太阳能够发光发热，是离我们最近的恒星，也是太阳系唯一的恒星，符合题意；BD、地球和火星都是太阳系中的行星，不是恒星，不合题意；C、月球是地球的一颗卫星，不合题意．故选A．2．（3分）能区分男高音和男低音的主要依据是（）A．响度B．音色C．音调D．振幅【解答】解：男高音和男低音的主要区别是他们声带振动的频率不同，造成可以达到的音调高低不同，因此，能区分男高音和男低音的主要依据是音调．故选C．3．（3分）图（a）、（b）、（c）、（d）中的情景表示了力的作用效果，其中主要表示力能使物体的运动状态发生改变的是（）A．（a）和（b）B．（c）和（d）C．（a）和（c）D．（b）和（d）【解答】解：（a）图中左边那个运动员使足球由静止变为运动，右边的那个运动员改变了足球的运动方向，上边的那个运动员使足球由运动变为静止，都是改变足球的运动状态；（b）图中，在熊猫力的作用下，竹子的形状发生了改变，即力可以改变物体的形状；（c）图中的网球经过球拍后，其运动的方向发生了改变，即改变了运动状态；（d）图中，对气球施加的力使气球的形状发生了变化，即力改变了物体的形状．故力改变物体运动状态的是（a）图和（c）图．故选C．4．（3分）光从空气射入水中，入射角为45°，折射角可能为（）A．0°B．32°C．45°D．65°【解答】解：因为光从空气射入水中，折射角小于入射角，所以，若入射角为45°，则折射角一定大于0°，小于45°．故B可能正确，ACD一定错误．故选B．5．（3分）2016年1月，申城遭遇“最冷一周”，最低气温约为（）A．﹣20℃B．﹣8℃C．4℃D．12℃【解答】解：申城，也就是上海市，位于我国南部地区，2016年1月遭遇历史上“最冷一周”，最低气温约为﹣8℃左右．故选B．6．（3分）地铁启动离站的加速过程中，其惯性（）A．先变大后不变B．先不变后变大C．一直变大D．一直不变【解答】解：惯性大小只跟物体的质量大小有关，跟物体是否受力、是否运动、运动速度等都没有关系，地铁启动离站的加速过程中，其质量不变，只是速度的变化，所以，列车的惯性一直不变．故选D．7．（3分）在右图所示的电路中，电源电压保持不变．当电键S由断开到闭合时，正确的判断是（）A ．电流表的示数变小B ．电流表的示数不变C ．电压表的示数变小D ．电压表的示数不变 【解答】解：当开关断开时，等效电路图如图所示：∵R 、L 串联，∴电路中的电流I 1=，电压表测电源的电压U ，即U 1=U ； 当开关都闭合时，等效电路图如图所示：电流表的示数I 2=，电压表测电源的电压U ，即U 2=U ； 综上所述可知：I 1＜I 2，U 1=U 2． 故选D ．8．（3分）如图所示，甲、乙两个均匀正方体对水平地面的压强相等．现沿水平方向在它们的上部分切去相同的体积，并将切去部分叠放在对方剩余部分上，此时甲、乙剩余部分对地面压力F 甲、F 乙和压强p 甲、p 乙的关系是（ ）A ．F 甲＜F 乙，p 甲＜p 乙B ．F 甲＞F 乙，p 甲＜p 乙C ．F 甲＜F 乙，p 甲＞p 乙D ．F 甲＞F 乙，p 甲＞p 乙 【解答】解：地面上放置的正方体物体，地面受到的压强：p======ρgh ，因为两物体对水平面的压强相同，则p=ρ甲gh 甲=ρ乙gh 乙， 由图知h 甲＞h 乙， 所以ρ甲＜ρ乙；由沿水平方向截去相同体积△V后，切去部分的质量m甲＜m乙，切去部分的重力G甲＜G乙，已知S甲＞S乙，由V=Sh可知截去的高度关系：△h甲＜△h乙，减小的压强：△p甲=ρ甲g△h甲，△p乙=ρ乙g△h乙，△p甲＜△p乙，因为原来压强相等，所以将切去部分叠放在对方剩余部分上，此时甲、乙剩余部分对地面压强p甲＞p 乙；因为F=pS，S甲＞S乙，所以剩余的物体对水平面的压力：F甲＞F乙．故选D．二、解答题（共18小题，满分76分）9．（3分）标有“220V 120W”字样的用电器正常工作时将电能转化为其他形式的能，两端电压为220伏，10小时耗电 1.2度．【解答】解：用电器工作时将电能转化为其他形式的能；由“220V 1000W”可知，用电器的额定电压是220V；由P=可得，它正常工作10小时，消耗的电能W=Pt=0.12kW×10h=1.2kW•h=1.2度．故答案为：电；220；1.2．10．（3分）甲、乙两物体由同一地点沿同一直线运动的s﹣t图象分别如图（a）、（b）所示，以乙为参照物：甲是运动的（选填“静止”或“运动”）；此过程中甲的动能不变（选填“增大”、“不变”或“减小”），经过3秒甲、乙间的距离最多为7米．【解答】解：图象是路程时间图象，由图象知，甲与乙都做匀速直线运动．由图可求出，甲的速度v甲===1m/s，乙的速度v乙==≈1.3m/s；甲、乙两物体的速度不同，如果以甲为参照物，则乙相对于甲的位置不断变化，乙是运动的．甲物体在过程中质量不变，速度不变，所以动能不变．由于甲、乙两物体由同一地点沿同一直线运动，由图可知，如果甲、乙的运动方向相反，经过3秒甲、乙的距离最远为s=4m+3m=7m．故答案为：运动；不变；7．11．（3分）首先发现电流磁效应的物理学家是奥斯特．在如图所示A、B、C三点中磁场最弱的是C点；根据通电螺线管周围磁感线方向，可判断电源的左端是正极．【解答】解：首先发现电流磁效应的物理学家是丹麦物理学家奥斯特；在磁场中用磁感线的疏密来描述磁场的强弱，磁场强的地方磁感线密集，磁场弱的地方磁感线稀疏，所以A点磁场最强，C点磁场最弱；根据安培定则，伸出右手，使右手大拇指指示通电螺线管的N极（右端），则四指弯曲所指的方向为电流的方向，即电流是从螺线管的左端流入的，右端流出，所以电源的左端为正极，右端为负极．故答案为：奥斯特；C；正．式改变其内能；若水的质量为2千克，水吸收的热量为8.4×104焦，水沸腾后会顶起壶盖，此过程能量转化情况与四冲程汽油机的做功冲程相似．[c水=4.2×103焦/（千克•℃]．【解答】解：（1）用火炉加热水，水的温度会升高，是通过热辐射即热传递的一种形式增加了水的内能；（2）水吸收的热量Q=cm△t=4.2×103J/（kg•℃）×2kg×10℃=8.4×104J；（3）水沸腾后会顶起壶盖，此过程水蒸气的内能转化为机械能，与四冲程汽油机的做功冲程相似．故答案为：（1）热传递；（2）8.4×104；（3）做功．13．（3分）木块在大小为5N的水平拉力作用下，10s内在水平面上沿拉力方向前进2m，拉力做功为10J，功率为1W；若木块重15N，在此过程中重力对木块做功为0J．【解答】解：拉力做功：W=Fs=5N×2m=10J；拉力做功功率：P===1W．木块在水平方向上运动，在重力方向上没有移动距离，重力做功为0．故答案为：10；1；0．14．（3分）某导体两端的电压为6伏，10秒内通过该导体横截面的电荷量为6库，通过该导体的电流为0.6安，这段时间内电流做功为36焦，该导体的电阻为10欧．【解答】解：通过该导体的电流：I===0.6A，电流做的功：W=UIt=UQ=6V×6C=36J．由I=可得，导体的电阻：R===10Ω．故答案为：0.6；36；10．15．（3分）在如图所示的电路中，电源电压保持不变，闭合电键S电路正常工作，一段时间后，发现灯L熄灭，电路中至少有一个电表示数变小，故障发生在电阻R、灯L上，其他元件仍保持完好，现在故障电路中将电流表A与灯L位置互换．①电流表A的示数一定不变，灯L的亮暗情况一定不变（均选填“一定不变”、“一定变化”或“可能变化”）②若电压表V示数发生变化，则故障可能是L断路，L断路且R断路，L断路且R短路．【解答】解：闭合电键S电路正常工作，一段时间后，发现灯L熄灭，则电路故障为灯泡短路或灯泡断路或R断路，则可能情况如下：a、L短路时，电压表测电源电压，电压表示数变大，由于总电阻减小，所以电流表示数变大，不符合“有一个电表示数变小”，故排除L短路；b、L断路时，电流表和电压表示数均为0；将电流表A与灯L位置互换时，电压表测电源电压，则电压表示数变大，此时电路仍然断路，电流表示数仍然为零，灯泡仍然不亮，符合题意；c、R断路时，电流表示数为0，电压表测电源电压，电压表有示数；将电流表A 与灯L位置互换，电压表测电源电压，则电压表示数不变，此时电路仍然断路，电流表示数仍然为零，灯泡仍然不亮，符合题意；综上所述，①电流表A的示数一定不变；灯泡的亮暗情况一定不变；②若电压表V示数发生变化，由上面b的分析可知，可能是L断路；由上面c的分析可知，只有R断路时，电压表V示数不变，与题意不符；由于电路中的故障可能有2处，所以还可能是L断路且R断路，还可能是L断路且R短故答案为：①一定不变；一定不变；②L断路，L断路且R断路，L断路且R短路．16．（2分）某同学研究“使用动滑轮匀速提起物体时，所用竖直向上拉力F的大小与哪些因素有关”．他先用滑轮A分别以不同速度v1、v2匀速提起同一物体，再换用滑轮B（G B＜G A）重复实验，实验过程及现象如图（a）、（b）、（c）所示．①比较（a）、（b）两图，可知：用同一动滑轮提升相同的重物时，拉力的大小与提升速度无关．②比较（a）、（c）两图，可知：用不同的动滑轮提升相同的重物时，动滑轮越重，所用拉力越大．【解答】解：①比较（a）、（b）两图，可以看出，动滑轮相同，提升的物体相同，只是提升速度不同，但拉力大小相同，故可得出结论：用同一动滑轮提升相同的重物时，拉力的大小与提升速度无关．②比较（a）、（c）两图，可以看出，提升的速度相同，提升的物重相同，只是动滑轮的重不同，故可得出结论：用不同的动滑轮提升相同的重物时，动滑轮越重，所用拉力越大．故答案为：①用同一动滑轮提升相同的重物时，拉力的大小与提升速度无关．②用不同的动滑轮提升相同的重物时，动滑轮越重，所用拉力越大．17．（3分）在图中，重为20牛的物体静止在水平面上，用力的图示法画出它所．受的支持力F支【解答】解：物体静止在水平面上，处于平衡状态，所以受到的重力和桌面的支持力是一对平衡力，两者大小相等，所以支持力等于重力等于20N，支持力的方向与重力方向相反，竖直向上．如下图所示：18．（3分）如图，根据给出的入射光线AO画出反射光线OB，并标出反射角及其度数．【解答】解：由入射角为30°，可得反射角也为30°，在法线右侧画出反射光线，度数等于入射角为30°即可，如图所示：19．（6分）杠杆平衡时，动力F1的大小为10牛，动力臂L1为0.1米，阻力臂L2为0.2米，求阻力F2的大小．【解答】解：由杠杆平衡条件得：F1×L1=F2×L2，即：10N×0.1m=F2×0.2m，则动力F2=5N．答：阻力F2的大小为5N．20．（6分）把一个质量为0.1千克的小球竖直向上抛出，若小球在上升过程中受到空气阻力的大小恒为0.02牛，求：①小球所受的重力G．的大小和方向．②小球在上升过程中所受合力F合【解答】解：（1）小球所受的重力为G=mg=0.1kg×9.8N/kg=0.98N；（2）小球在上升过程中，受到竖直向下的重力G和竖直向下的阻力f作用；答：（1）小球所受的重力为0.98N；（2）小球在上升过程中，所受合力大小为1N，方向竖直向下．21．（6分）如图所示，薄壁圆柱形容器内盛有质量为3千克的水，置于水平面上．．①求容器内水的体积V水．②求水面下0.2米处水产生的压强p水③现将一个边长为a的实心均匀正方体放入容器内的水中后（水未溢出），容器对水平面的压强增加量恰好等于水对容器底部的压强增加量，求正方体密度ρ的范围．【解答】解：①由ρ=得，===3×10﹣3m3；容器中水的体积V水=ρgh=1.0×103kg/m3×10N/kg×0.2m=2×103Pa．②压强p水③设物体的质量为m，则容器对地面压强的增加量：△p1==，水对容器底部压强的增加量：△p2=ρ水△hg=ρ水g，由题知，△p1=△p2，g，即：=ρ水m=ρ水V排，ρ物V=ρ水V排，≤V，因为V排所以0＜ρ≤ρ．水答：①容器内水的体积为3×10﹣3m3；．②水面下0.2米处水产生的压强为2×103Pa．22．（6分）在图（a）所示的电路中，电阻R1的阻值为15欧，滑动变阻器R2上标有“10Ω 2A”字样，所用电流表如图（b）所示．①若电源电压为6伏且不变，求通过R1的电流I1．②若电源电压可变，为使电流表A的示数能达到最大，求电源电压的范围．【解答】解：①由图知R1与R2并联，电流表测干路电流．并联电路中各支路电压与电源电压都相等，所以U1=U2=U=6V，由欧姆定律可得通过R1的电流：I1===0.4A；②滑动变阻器规格“10Ω 2A”，允许通过的最大电流2A，并联电路中干路电流等于各支路电流之和．由图（b）可知电流表示数达到最大值3A时，通过R1的最小电流：I1最小=I﹣I2最大=3A﹣2A=1A，所以此时电源电压最小：U最小=U1最小=I1最小R1=1A×15Ω=15V；当滑动变阻器连入阻值最大为10Ω时，通过变阻器的电流最小，R1的电流最大，R1的电压最大，即此时电源电压最大，则有：+=3A，即：+=3A，解得：U最大=18V，所以为使电流表A的示数能达到最大，电源电压的范围为15V～18V．答：①电源电压为6伏且不变，通过R1的电流为0.4A．②若电源电压可变，为使电流表A的示数能达到最大，电源电压的范围为15V～18V．23．（4分）“用电流表、电压表测电阻”的实验中，在连接电路时电键应处于断连入电路电阻最大；需直接测量的物理量是待测电阻的电压和通过导体的电流．【解答】解：实物未连接好，并且不确定电路没有发生短路的情况下，开关必须是断开的，防止烧坏电路元件；闭合开关前，应使滑动变阻器的滑片处与最大阻值处，目的也是防止电路中电流过大，烧坏电路元件．使用电流表时，电流应从它的正接线柱流入，负接线柱流出；用电流表、电压表测电阻”的实验原理是R=，所以需要测量电阻两端的电压以及通过导体的电流．所用的仪表是电压表和电流表．故答案为：断开；正；大；电压和通过导体的电流．24．（5分）在“探究二力平衡的条件”实验中，按如图1进行操作时，应观察放手后（选填“前”或“后”），硬纸板A是否能保持静止状态，如图2所示为“验证阿基米德原理”实验的操作和测量结果，为达到实验目的，需由（a）、（c）两图得出物体受到的浮力F浮=F1﹣F2；需由（b）、（c）两图得出F浮=ρ液（V2﹣V1）g．【解答】解：（1）由图中可知，将硬纸板A转动到如图所示位置，此时力的大小相等、方向相反、作用在同一个物体上，但不在同一直线上，应观察放手后，硬纸板A会发生转动，不能保持静止状态；（2）浸入液体中的一切物体都会受到浮力的作用，即用测力计时，在水中的比在空气中减小的示数即为该物体所受的浮力，故F浮=F1﹣F2；放入物体后的V排=V2﹣V1；故据阿基米德原理可知，此时的F浮与（V2﹣V1）应满足的关系是F浮=ρ故答案为：后；静止；F1﹣F2；F．浮25．（6分）某小组同学研究物体通体凸透镜所成实像的高度与哪些因素有关，他们把同一物体分别放在焦距为f1和f2的凸透镜前（f1＜f2），按正确的方法安装和调节好实验装置，进行了多次实验，每次都在光屏上得到物体清晰的像，并记下相应的物距u和像距v，测出像的高度h，记录在表一、二中．表一：透镜焦距f1表二：透镜焦距f2①根据实验序号3或8中的数据可判断：物体的高度为6厘米．②分析比较表一或表二中像的高度h随物距u的变化关系及相关条件，可得出的初步结论是：使用同一凸透镜时，随着物距的增大，像高越来越小．③分析比较实验序号2和6中物距u，像高度h的数据及相关条件，可得出的初步结论是：同一物体通过凸透镜成像，当物距u相同时，透镜焦距最大，像的高度越高．④分析比较实验序号1、2、3、6、7或8中物距u和相距v的大小关系、物体高度和像高度的大小关系及相关条件，可得出的初步结论是：凸透镜成实像时，物距u和相距v的比值、物体高度和像高度的比值相等．【解答】解：①由实验序号3或8中的数据可知，此时的物距等于像距，所以成②使用同一凸透镜时，焦距不变，分析表一或表二中数据可以看出，随着物距的增大，像高越来越小；③在表一、二中数据8可知，物距等于像距，物距等于二倍焦距，f1为9cm，f2为12cm，根据2和6、5和9的数据可知：当物距相同时，焦距大的，像的高度越大；④数据1：物距u和相距v的比值为：；物体高度和像高度的比值为：；数据2：物距u和相距v的比值为：；物体高度和像高度的比值为：；以此类推，计算3、6、7或8中物距u和相距v的比值、物体高度和像高度的比值，发现这两个比值是相等的，故结论为：凸透镜成实像时，物距u和相距v 的比值、物体高度和像高度的比值相等．故答案为：①6；②使用同一凸透镜时，随着物距的增大，像高越来越小；③2和6；④凸透镜成实像时，物距u和相距v的比值、物体高度和像高度的比值相等．26．（8分）小华同学做“测得小灯泡的电功率”实验，所用器材有电源（电压有4、6和8伏三档）、待测小灯（额定电压为“2.5V”或“4.5V”）、滑动变阻器（“20Ω 2A”或“50Ω 1A”）、电压表、电流表、电键以及导线若干．他选用某档电源电压，正确串联实验器材，把电压表并联在电路中，然后将变阻器的滑片置于某一端．闭合电键后，把变阻器滑片向另一端移动的过程中，观察到小灯发光始终较暗，电压表的示数逐渐变小且始终大于零．①画出小华同学放闭合电键时的实验电路图．②经过思考，小华对电源的档位进行调整，按正确方法重新实验，当小灯正常发光时，电流表的示数如图所示，变阻器的滑片在中点附近某位置，请通过计算说明．（a）电流表的示数0.3A．（b）小灯的额定功率 1.35W．（c）所用电源电压和滑动变阻器规格8V、“20Ω 2A”．。

2016学年奉贤区6．甲、乙两辆小车从同一地点出发，沿水平地面在一条直线上运动，它们的s -t 图像如图3所示，由图像可知A ．甲车的速度比乙车小B ．甲车所受合力比乙车大C ．运动6秒两车可能相距3.8米D ．运动3秒两车可能相距4.2米7．已知甲、乙两个薄壁圆柱形容器的底面积为S 甲和S 乙，且S 甲＜S 乙，先将两种不同液体分别倒入甲、乙容器中且使两容器底受到液体的压强相等。

再将两容器中的液体全部交换倒入对方容器中，液体没有溢出。

设两容器底受到液体压强的变化量分别为△P 甲和△P 乙，则以下说法中正确的是A ．甲底受到液体的压强减小，△P 甲一定小于△P 乙B ．乙底受到液体的压强增大，△P 甲可能小于△P 乙C ．甲底受到液体的压强增大，△P 甲一定大于△P 乙D ．乙底受到液体的压强减小，△P 甲可能等于△P 乙8．如图4所示，电源电压保持不变。

闭合电键S 后，当滑动变阻器的滑片P 向左移动时，以下说法中正确的是A ．电流表A 示数变小，电压表V 2示数变小B ．电压表V 1示数与电流表A 示数的比值变小C ．电压表V 1与电压表V 2示数的差值不变D ．电压表V 2示数变化量与电流表A 示数变化量之比变小二、填空题（共23分）请将结果填入答题纸的相应位置。

14．如图8所示，闭合电键后，移动滑片P 的过程中，标有“2.5V ”字样的小灯L 始终不亮。

为了查找电路故障，用电压表进行检测，先将电压表的正接线柱与A 接线柱相连，电压表的负接线柱依次与电路中的其它接线柱相连，对应的电压表示数如表所示。

若只有R 、L 可能出现了故障，则可判断电路中可能存在故障的是 （16） ；若电路中串联一个电流表，发现电流表有示数，则判断电路中存在的故障可能是 （17）。

15．某小组同学为了探究容器中漂浮在水面上的冰块熔化前后水面变化的情况，他们选用了质量为m1和m2的冰块（已知m1＜m2），将它们分别放入盛有相同体积水的相同的烧杯中，冰块熔化前后水面变化情况如图9（a）、（b）所示。

2016 届宝山、嘉定区九年级下学期期中考试（二模）卷理化物理部分考生注意：1．本试卷物理部分含五大题。

2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一律无效。

一、选择题（共16 分）下列各题均只有一个正确选项，请将正确选项的代号用2B 铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。

1．太阳系中属于恒星的是（）A．太阳B．地球C．月亮D．冥王星2．首先测出大气压值的物理学家是（）A．伽利略B．安培C．奥斯特D．托里拆利3．光斜射到镜面上时，入射光线与镜面的夹角为40º，则反射光线与法线的夹角为（）A．0ºB．40ºC．50ºD．100º4．下列物理量中，能用来鉴别物质种类的是（）A．响度 B. 质量 C. 电阻 D. 密度5．下列现象中，能说明分子间存在斥力的是（）A．香气四溢B．破镜不能重圆C．液体很难压缩D．同名磁极相互排斥6．图1 所示的各物体中，所受的两个力属于一对平衡力的是（）7．在验证凸透镜成像实验中，蜡烛、凸透镜和光屏在光具座上的位置如图2所示，此时在光屏上得到烛焰清晰的像；若保持透镜位置不变，将蜡烛在光具座上移动5厘米，对于此时成像的性质判断正确的是（）A．一定是缩小的实像B．可能是放大的实像C．一定是正立的虚像D．可能是放大的虚像8. 在图3 所示的电路中，电源电压保持不变。

闭合电键S，电路正常工作。

一段时间后，有一个电表的示数增大；然后将电流表 A 与电阻R1 位置互换后，发现电压表的示数不变。

若故障只发生在电阻R1、R2 上，则（）A．R1一定短路B．R2 一定短路C．R1可能短路D．R2可能断路二、填空题（共26 分）请将结果填入答题纸的相应位置。

9. 测量家庭消耗电能的仪表是__⑴___表。

标有“220V 40W”字样的日光灯正常工作时，加在它两端的电压为__⑵ ____伏，它连续正常工作25 小时耗电__⑶___度。

如图5所示，A 、B 是由同种材料制成的大小规格相同的实心长方体，长方体的密度为ρ，长度为l 、高度为h ，现将两长方体按图5甲、乙所示的方式放置，则甲图中A 对地面的压力F 甲与乙图中B 对地面的压力F 乙的关系F 甲 F 乙（选填“大于”、“等于”或“小于”）。

若甲图中A 对地面的压强为p 甲，乙图中B 对地面的压强为p 乙，则p 甲可表示为 ，p 甲和p 乙的比值为 。

如图3所示，甲、乙两个均匀正方体对水平地面的压强相等，现沿水平方向在它们的上部分切去相同的体积，并将切去部分叠放在对方剩余部分上，此时甲、乙剩余部分对地面的压力F 甲、F 乙和压强P 甲、P 乙关系是A.F 甲<F 乙，P 甲<P 乙 B .F 甲>F 乙，P 甲<P 乙 C.F 甲<F 乙 ，P 甲>P 乙 D .F 甲>F 乙，P 甲>P 乙如图3所示，实心均匀正方体甲、乙对水平地面的压强均为p 0。

若沿水平方向切去相同的体积，并将切去部分放置在对方剩余部分的上表面，此时它们对地面的压强为p 甲 、p 乙。

则下列判断正确的是（ ）A p 甲＜p 乙＜p 0B p 甲＜p 0 ＜p 乙C p 乙＜p 0 ＜p 甲D p 乙＜p 甲 ＜p 0如图4所示，均匀圆柱体甲和乙放置在水平地面上，现使甲沿竖直虚线切去一半、乙沿水平虚线切去一半．若此时甲、乙的剩余部分对地面的压强相等，则甲、乙原先对地面的压强P 甲、P 乙和压力F 甲、F 乙的关系是（ ）A ．P P <甲乙，F F >甲乙B ．P P <甲乙，F F <甲乙C ．P P >甲乙，F F >甲乙D ．P P >甲乙，F F <甲乙lh甲 乙BA hl A B图3（图4）甲乙如图5所示，轻质圆柱形容器A 、B 、C 分别盛有质量相同的不同液体（SA ＜SB ＜Sc ），现有质量相同的甲、乙两实心物体（ 甲＞ 乙），若选择其中一个物体放入某个容器中，物体浸没且液体没有溢出，此时液体对容器底部的压强为p 液，则 A ．甲放入B 中p 液最小 B ．甲放入C 中p 液最小 C ．乙放入A 中p 液最大 D ．乙放入B 中p 液最大如图5所示，底面积不同的甲、乙圆柱形轻质容器，分别盛有密度为ρ甲、ρ乙两种液体，甲液体对容器底部的压强等于乙液体对容器底部的压强。
