CGM灌浆料施工技术方法正式版
下载提示:此管理规范资料适用于团体或社会组织中,需共同遵守的办事规程或行动准则并要求其成员共同遵守,不同的行业不同的部门不同的岗位都有其具体的做事规则,目的是使各项工作按计划按要求达到预计目标。文档可以直接使用,也可根据实际需要修订后使用。
CGM灌浆料的施工技术方法
第一章总则
第1条为了正确使用CGM高强无收缩灌浆料,确保工程质量,提高工效和加快进度,特制定本施工技术方法。
第2条 CGM高强无收缩灌浆料的施工不仅应符合本施工技术方法的规定,尚应符合现行《混凝土结构工程施工及验收规范》(GB50204)、《混凝土结构设计规范》(GBJ10)、《混凝土结构加固技术规范》(CECS25)及《水泥基灌浆材料施工技术规程》(YB/T9261-98)中的有关规定。
第二章名词、术语
第3条 CGM高强无收缩灌浆料,是以高强度材料作为骨料,以水泥作为结合剂,辅以高流态、微膨胀、防离析等物质配制而成。在施工现场加入一定量的水,搅拌均匀后即可使用。以下简称CGM灌浆料
第4条自重法,是在CGM灌浆料施工中,利用该材料流动性好的特点,在灌浆范围内自由流动,满足灌浆要求的方法。
第5条高位漏斗法,是在CGM灌浆料施工中,仅靠其流动性不能满足要求时,利用提高灌浆的位能差,满足灌浆要求的方法。
第6条压力灌浆法,是在CGM灌浆料
施工中,采用灌浆增压设备,满足灌浆要求的方法。
第三章 CGM灌浆料的适用范围
第7条 CGM灌浆料适用范围(见表1)
型号适用范围最低施工温度(℃)
CGM-1(普通型)地脚螺栓锚固、栽埋钢筋,灌浆层厚度30mm 5
CGM-2(加固型)灌浆层厚度≥150mm 的设备基础二次灌浆。建筑物的梁、板、柱、基础和地坪的补强加固(修补厚度
≥40mm)。 5
CGM-4(超流态)灌浆层厚度在2mm -5
(表1)
第8条 CGM灌浆料的施工应在规定的温度范围施工。否则,应采取相应措施。
第四章施工前的准备
第9条 CGM灌浆料施工前应准备:
1.机械搅拌:混凝土搅拌机或砂浆搅拌机;
2.人工搅拌:搅拌槽及铁铲若干;
3.水桶若干;
4.台秤若干;
5.高位漏斗、灌浆管及管接头;
6.流槽;
7.灌浆助推器(尺寸可视现场情况而定,见图1)
图1 灌浆助推器形式
8.模板(钢模、木模);
9.草袋、岩棉被等;
10.棉纱;
11.胶带
第10条 CGM灌浆料的验收应符合表2、表3的规定。
CGM灌浆料的常规物理性能
型号抗压强度(MPa) 竖向膨胀率(%)流动度(mm) 坍落度(mm)
1天 3天 28天
CGM-1(普通型)≥30~50 ≥45~60 ≥65~85 ≥0.02 ≥300 /
CGM-1(加固型)≥30~50 ≥45~55 ≥65~85 ≥0.02 / ≥270
CGM-2(普通型)≥22~27 ≥38~45 ≥55~65 ≥0.02 ≥270 /
CGM-2(加固型)≥22~27 ≥38~45 ≥55~65 ≥0.02 / ≥270
CGM-4(超流态)≥18~25 ≥32~38 ≥45~55 ≥0.02 ≥ 350 /
(表2)
CGM-1灌浆料对钢筋的锚固强度
钢筋直径 (KN) 设计拉力 D (mm)
标准拉力(KN)极限拉力(KN)埋设深度≥15D,24小时后的抗拉力(KN)
10 24 26 40 ≥40
12 35 38 58 ≥58
14 48 52 78 ≥78
16 62 67 102 ≥102
18 79 85 130 ≥130
20 97 105 160 ≥160
22 118 127 194 ≥194
25 152 164 250 ≥250
28 178 206 302 ≥302
32 233 269 394 ≥394
36 295 341 499 ≥499
40 364 421 615 ≥615
(表3)
说明:
Ⅱ级钢筋钢筋直径D:10~25
fy=310N/mm2 ;fyk=335 N/mm2 ;fs=510 N/mm2;钢筋直径D:28~40
fy=290N/mm2 ;fyk=335 N/mm2 ;fs=490 N/mm2
第11条 CGM灌浆料的验收以实验室检验为标准,检验项目应包括流动度或坍落
度、竖向膨胀率、抗压强度。检验方法除执行现行的有关规定外,尚应符合附录A 的有关规定。
第五章 CGM灌浆料的配制
第12条 CGM灌浆料的配制
1. CGM灌浆料拌和时,加水量应按随货提供的产品合格证上的推荐用水量加入,搅拌均匀即可使用。对于地脚螺栓锚固和栽埋钢筋,用水量可根据工程实际情况适当减少。拌和用水应采用饮用水,使用其它水源时,应符合现行《混凝土拌和用水标准》(JGJ63)的规定。
2. CGM灌浆料的拌和可采用机械搅拌或人工搅拌。推荐采用机械搅拌方式,搅拌时间一般为1~2分钟(严禁使用手电钻
式搅拌器)。采用人工搅拌时,应先加入
2/3的用水量拌和2
分钟,其后加入剩余水量搅拌至均匀。
3.搅拌地点应尽量靠近灌浆施工地点,距离不宜过长。
4.每次搅拌量应视使用量多少而定,以保证40分钟以内将料用完。
5.冬季施工时,CGM灌浆料及拌和水应符合现行《钢筋混凝土工程施工及验收规范》(GB50204)的有关规定。
6.现场使用时,严禁在CGM灌浆料中掺入任何外加剂、外掺料。
第六章地脚螺栓锚固及钢筋栽埋
第13条地脚螺栓常用形式见-图2
第14条钻孔或预留孔,根据螺栓直
径应符合表4的要求。
螺栓直径(mm) 螺栓表面至孔壁的距离(mm)
10~14 ≥8
16~22 ≥15
24~42 ≥20
48~64 ≥30
76~100 ≥40
>100 ≥50
(表4)
第15条螺栓锚固及栽埋钢筋的埋设
深度应满足设计规范的要求。螺栓形式见
图2,推荐埋设深度:≥15d (d:螺栓直径) 第16条施工准备
1.采用CGM灌浆料进行地脚螺栓锚固和栽埋钢筋,其工艺应符合附录B的要求。
2.地脚螺栓成孔时,基础混凝土强度不得小于20MPa,螺栓孔的水平偏差不得大于2mm,垂直度偏差不得大于1%。
3.地脚螺栓的油污和铁锈必须清除干净。
4.成孔后,应除去孔内杂物、检测孔的深度,并用水充分湿润孔壁。灌浆前应清除孔内积水。
5.螺栓插入后应校正其水平位置及顶部的高度,并予以固定。
第17条 CGM灌浆料的配制应按本施工技术方法第12条规定进行。
第18条 CGM灌浆料锚固地脚螺栓时,应符合下列要求。
1.将拌和好的CGM灌浆料灌入螺栓孔中,灌浆过程中严禁震捣、插捣。灌浆结束后不得调整螺栓。
2.灌浆施工不易直接灌入时,宜采用流槽辅助施工。
第七章设备基础二次灌浆
第19条 CGM灌浆料二次灌浆,其工艺应符合附录C的要求。
第20条设备基础二次灌浆前,应根据实际情况按本规程第2章的规定选择相应的灌浆方式。
第21条施工准备
1.设备基础表面应进行凿毛处理。清
扫设备基础表面,不得有碎石、浮浆、浮灰、油污和脱模剂等杂物。灌浆前24小时,设备基础表面应充分湿润。灌浆前1小时,清除积水;
2.按灌浆施工图支设模板。模板与基础、模板与模板间的接缝处用水泥浆、胶带等封缝,达到整体模板不漏水的程度;
3.模板与设备底座四周的水平距离应控制在100mm左右,以利于灌浆施工;
4.模板顶部标高应高出设备底座上表面50mm;
5.灌浆中如出现跑浆现象,应及时处理。
第22条 CGM灌浆料的配制应按本施工技术方法第12条规定进行。
第23条较长设备或轨道基础的灌浆(参见附录D图附D01-1、图附D01-2),应采用分段施工。即采用跳仓法施工。第24条用高位漏斗法灌浆,从设备底座中央或一侧开始灌浆(参见附录D图附D02-1、图附D02-2)。
第25条 CGM灌浆料进行二次灌浆时,应符合下列要求:
1. CGM灌浆料二次灌浆时,应从一侧或相邻的两侧多点进行灌浆,直至从另一侧溢出为止,以利于灌浆过程中的排气。不得从四侧同时进行灌浆;
2.灌浆开始后,必须连续进行,不能间断。并尽可能缩短灌浆时间;
3.在灌浆过程中严禁振捣。必要时
可用灌浆助推器沿灌浆层底部推动CGM灌浆料,严禁从灌浆层的中、上部推动,以确保灌浆层的匀质性;
4.设备基础灌浆完毕后,应在灌浆后3~6小时沿设备边缘向外切45℃斜角(见图3 )以防止自由端产生裂缝。如无法进行切边处理,应在灌浆后3~6小时用抹刀将灌浆层表面压光。
图3 示意图
第26条当灌浆层厚度超过150mm 时,应采用CGM灌浆料(加固型)。
第27条当设备基础灌浆量较大时,CGM灌浆料(加固型)的搅拌应采用机械搅拌方式,以保证灌浆施工。
第八章混凝土结构加固和修补
第28条混凝土梁、板、柱的加固应采用CGM灌浆料(加固型),混凝土梁、板、柱应符合《混凝土结构加固技术规范》(CECS25)的要求。
第29条 CGM灌浆料(加固型)配制,应符合本施工技术方法第12条的有关规定。
第30条 CGM灌浆料(加固型)加固混凝土结构时,应符合下列要求:
1.将拌和好的CGM灌浆料灌入已支设好的模板中;
2.灌浆过程中允许适当振捣或适当敲击模板;
3.拆模时间应符合本施工技术方法表5的规定。
第31条用CGM灌浆料进行混凝土孔洞修补时,其孔洞的处理、施工准备及施工方法应符合下列要求:
1.将孔洞周围已松动的混凝土剔除;
2.材料的配制应符合本施工技术方法第12条的规定;
3.施工准备应符合本施工技术方法第21条的有关规定;
4.施工方法应符合本施工技术方法第30条的有关规定。
第九章养护
第32条灌浆完毕后30分钟内应立即加盖湿草袋或岩棉被。并保持湿润。
第33条冬季施工时,养护措施还应符合现行《钢筋混凝土工程施工及验收规
范》(GB50204)的有关规定。
第34条 CGM灌浆料达到拆模时间后,可进行设备安装,具体时间可参见表5。
日最低气温(℃) 拆模时间(h) 养护时间(d)
-10 ~ 0 96 14
0 ~ 5 72 10
5 ~ 15 48 7
≥ 15 24 7
(表5)
第35条在设备基础灌浆完毕后,如有要剔除部分,可在灌浆完毕3~6小时后,即灌浆层硬化前用抹刀或铁锹等工具轻轻铲除。
第36条不得将正在运转的机器的震
动传给设备基础,在二次灌浆后应停机24~36小时,以避免损坏未结硬的灌浆层。
第十章施工验收
第37条施工验收应按设计要求及现行《钢筋混凝土工程施工及验收规范》(GB50204)的有关规定执行。
附录A 检验内容及方法
根据本施工技术方法第12条规定检验项目应包括流动度、竖向膨胀率、抗压强度。试验方法应符合下列规定。
A.0.1 实验室的温度和湿度应符合现行《水泥胶砂强度试验方法》(GB177)中第3章的有关规定。
A.0.2 灌浆料流动度及强度检验方法
《基础处理用环氧树脂灌浆料》 行业标准编制说明 1 工作简介 1.1 任务来源 根据工信部工信厅科[2011]134号文件《关于印发2011年第二批行业标准制修订计划的通知》,下达了《基础处理用环氧树脂灌浆料》行业标准(项目编号:2011-0972T-JC)的标准制定项目。该标准由建筑材料工业技术监督研究中心和长江水利委员会长江科学院等负责,由中国建材检验认证集团股份有限公司、中科院广州化灌工程有限公司、广州市泰迪斯固结补强材料有限公司、中国水电基础局有限公司、杭州国电大坝安全工程有限公司、深圳市亿居建筑材料有限公司等单位参加起草。 1.2 主要工作过程 2011年10月25日,标准负责起草单位在湖北省武汉市召开了第一次行业标准工作会议。在会上交流了产品生产与应用情况,讨论了标准制定的内容,安排了调研与验证试验内容,明确了分工,制定了工作方案与计划,筹组了标准起草小组。会上,经讨论达成了如下共识:1)标准名称初步拟改为“基础与地基处理用环氧树脂灌浆材料”;2)初步界定标准的适用范围为:工厂生产的用于水利、交通、采矿、建筑等行业的地基与基础处理用环氧树脂类灌浆材料;3)将固化物毒性指标作为一般要求,明确了环氧树脂灌浆材料的毒性指标;4)环氧树脂灌浆材料的浆液性能包括:浆液密度、初始粘度、可操作时间、浆液表面张力和浆液与标准玻璃试片接触角;5)环氧树脂灌浆材料固化物性能包括:抗压强度、压缩弹性模量、剪切抗拉强度、抗拉强度、粘结强度、抗渗压力、渗透压力比和固化体收缩率。 行业标准的起草由标准负责起草单位主持,验证试验工作由长江科学院与中国建材检验认证集团股份有限公司负责,试验样品由参加标准起草单位长江水利委员会长江科学院(CW511、CW512)、中国水电基础局有限公司(JX-8T、JX-8H)、中科院广州化灌工程有限公司(XT-Ⅱ、XT-Ⅲ)、比利时迪尼夫建筑化学公司、广州泰迪斯固结补强材料有限公司、深圳市亿居建筑材料有限公司和杭州国电大坝安全工程有限公司等生产企业提供。第一阶段试验由长江科学院负责,主要对采用的试验方法进行研究并细化,以减少不同试验室的试验误差,提高方法的复演性、可比性和准确性。第二阶段试验由长江科学院和中国建材检验认证集团股份有限公司负责,对生产企业所送试样一式两份进行并行试验。第一、二阶段试验2012年12月前完成后。标准负责起草单位根据调研与验证试验结果起草行业标准征求意见稿(草案)。 2013年1月23日,标准负责起草单位在广东省广州市召开了第二行业标准工作会议,共有生产与施工企业、科研院所与质检机构等12家单位的16名代表参加会议。在会上,汇报了第一、二阶段验证试验情况与试验结果,对行业标准征求意见稿(草案)提出了修改意见,并提出进行第三阶段补充验证试验的建议,对下一阶段行业标准制定工作作了安排。会上对征求意见稿(草案)作了如下修改:1)英文译名改为“Epoxy resin grouts for groud and foundation treatment”;2)范围改为“本标准适用于水利水电、交通、采矿、工业与民用建筑等领域的基础与地基加固、防渗处理用的环氧树脂灌浆材料产品”;3)术语和定义改为“JC/T 1041—2007界定的以及下列术语和定义适用于本文件”,删除了标准中JC/T 1041中已有的术语,仅保留“渗透性”;4)表2中删除“体积收缩率”,因标准中已有粘结强度、抗渗压力等指标,现用的体积收缩率测定方法不能准确反映材料的实际使用性能,测定数值偏高,会误导用户。会议认为:现在起草的《基础与地基处理用环氧树脂灌浆材料》行业标准与已分布实施的JC/T 1041—2007《混凝土裂缝用环氧树脂灌浆材料》行业标准有共性部分,即都是环氧树脂灌浆材料,但也有差异部分:即应用对象不同。本标准应用于
CGM高强无收缩灌浆料施工技术方法 中冶集团建筑研究总院 北京冶建新技术公司 2003年5月编制
第一章总则 第1条为正确使用CGM高强无收缩灌浆料,使之在施工、养护及使用中达到最佳的效果,确保工程质量,提高工效和加快速度,特制定本施工技术方法。 第2条在CGM高强无收缩灌浆料的施工过程中,除应符合本施工技术方法的规定外,尚应符合现行《混凝土结构工程施工及验收规范》(GB50204)、《混凝土结构设计规范》(GBJ10)、《混凝土结构加固技术规范》(CECS25)及《水泥基灌浆材料施工技术规程》(YB/T9261-98)中的有关规定。 第二章名词、术语 第3条 CGM高强无收缩灌浆料 CGM高强无收缩灌浆料是以高强度材料作为骨料,以水泥作为接合剂,辅以高流态、微膨胀、防离析等物质配制而成。在施工现场加入一定量的水,搅拌均匀后即可使用。第4条自重法 自重法是在CGM高强无收缩灌浆料施工中,利用该材料流动性好的特点,在灌浆范围自由流动,满足灌浆要求的方法。 第5条高位漏斗法 高位漏斗法是在CGM高强无收缩灌浆料施工中,仅靠CGM高强无收缩灌浆料的流动性不能满足要求时,利用提高灌浆的位能差,满足灌浆要求的方法。 第6条压力灌浆法 压力灌浆法是在CGM高强无收缩灌浆料施工中,采用灌浆增压设备,满足灌浆要求的方法。 第三章一般规定 第7条下列混凝土工程使用CGM高强无收缩灌浆料时,应符合本施工技术方法的规定:地脚螺栓锚固、设备基础的二次灌浆、栽埋钢筋、混凝土结构加固和改造。 第8条 CGM高强无收缩灌浆料的适用温度规定为–100℃~600℃。 第9条 CGM高强无收缩灌浆料的施工温度规定为–10℃~40℃,否则应采取相应措施。 第四章施工准备 第10条 CGM高强无收缩灌浆料施工前,应准备搅拌机具、灌浆设备模板及养护物品。 10.1 搅拌机具 10.1.1 机械搅拌:强制式混凝土搅拌机或砂浆搅拌机; 10.1.2 人工搅拌:搅拌槽及铁铲若干; 10.1.3 水桶、手推车、台称若干。
灌浆料现场使用说明 一)使用说明 1.基础处理: 灌浆料接触的混凝土表面凿毛、并将其清理干净。 混凝土结构缺陷修补,应剔除酥松的混凝土并使其露出钢筋,将修补区域边缘成垂直形状。 灌浆前24小时,混凝土基础表面应充分湿润,灌浆前1小时清除积水,浇灌时不得有积水。 2 .支模: 设备就位调整后,根据基础施工图的要求在梁和柱周围支上模板。 模板应支设严密,防止漏浆。灌浆中如出现跑浆现象,应及时处理。 3.灌浆料配制 加水量:每袋灌浆料(25kg)一般用水量3.25—3.5kg,如施工不需要较大流动度可相应减少用水量。拌和用水应采用饮用水。 搅拌程序:拌和可采用机械搅拌或人工搅拌。推荐采用机械搅拌方式,搅拌时间一般为3—5分钟。采用人工搅拌时,应先加入2/3的用水量拌和2分钟,其后加入剩余水量搅拌至均匀,搅拌好的灌浆料表面不应有浮浆。 每次搅拌量应视使用量多少而定,以保证40分钟以内将料用完。 现场使用时,严禁在灌浆料中掺入任何外加剂、外掺剂。不得与其他厂家生产的灌浆料混用,以确保工程质量。 4.灌浆施工方法 较长的梁或柱,应采用分段施工。 搅拌好的灌浆料应及时浇灌。浇灌时,尽可能从一侧注入,并适当敲击模板。必要时,可采用竹片等工具导流。 灌浆开始后必须连续进行,不能间断。并尽可能缩短灌浆时间。 在灌浆过程中严禁振捣。必要时可用灌浆助推器沿灌浆层底部推动灌浆料,严禁从灌浆料层中、上部推动,以确保灌浆层的匀质性。
二)养护说明 为了保证灌浆料的施工质量,应该严格做好养护工作。 (1)用水量严格控制在13.0-14.0%之间。 (2)灌浆料凝结之后,应立刻在灌浆料表面覆盖湿润的草袋或毡布,并洒水养护,保证灌浆料表面湿润,每天洒水3-6次。养护期为7天。 (3)浇灌完成后,24小时内不得使设备和灌浆层受到振动、碰撞。 三)注意 请严格按照上面的使用说明和养护说明进行施工,保证施工的质量。 山东华迪建筑科技有限公司
华茂1958 B区1#楼 环氧树脂灌浆料施工方案 编制人: 审核人: 批准人: 上海同固结构工程有限公司2013年5月06日
一、编制说明: 本方案适用于安庆华茂1958 B区1#楼五层2/K~N轴、3/K~N轴、M/1~4轴、L/1~4轴后张预应力框架梁用灌浆料替代普通混凝土施工操作。 二、编制依据: 2、《混凝土结构工程施工及验收规范》(GB50204-2002); 3、《建筑工程施工质量验收统一标准》(GB50300-2001) 4、《水泥基灌浆材料施工技术规范》(YB/T9261---98) 三、工程概况: 1、工程名称:华茂1958 B区1#楼 2、施工内容:提前对五层2/K~N轴、3/K~N轴、M/1~4轴、L/1~4轴四跨后张预应力框架梁用灌浆料连续浇筑且留好灌浆料和混凝土交界面施工缝。 3、建设地点:安庆纺织南路80号。 4、建设单位:安庆市华茂中辰置业有限公司 设计单位:安徽寰宇建筑设计院 监理单位: 总包单位: 分包单位: 5、质量标准:合格,单位工程质量一次合格率达100% 6、HSE要求:零事故、零伤害、零环境污染 四、施工部署 1、现场施工管理组织体系: 安全生产、文明施工是企业生存与发展的前提条件,是实现HSE总体目标的基础,
是达到安全无伤亡零事故的必然保障,为此以启东建筑公司项目经理为组长的施工和安全防护领导小组,其机构组成、人员及责任分工如下: 组长:范×××(项目经理)——负责协调工作 副组长:宋×××(施工员)——现场施工总指挥 成员:张×××(技术负责人)——方案编制、技术交底 黄×××(工长)-------现场的施工组织 施×××(安全员)——安全巡视检查 2、现场施工管理组织机构图(附图) 3、施工现场准备: 1)机具准备 拟投入主要施工机械设备情况表 2)材料准备 HGM—100型无收缩环氧灌浆料 3、技术准备: 针对该工程的特点,项目部做了如下技术准备工作: 1)、对项目部测量放线所需的各类测量仪器,包括水准仪、经纬仪、5米钢卷尺、5米塔尺等测量仪设备均己进行了自检,凡是已超过检定周期的全部重新送交相关部门校验,并报验合格后,方准使用,以保证项目所使用的各种测量仪器的准确性。 2)、根据设计蓝图进行认真核对,并对轴线及控制线复核,在复核准确无误的前提下方可进行下一道工序的施工。
Different positions have their own specific rules of doing things, in order to make the work achieve the expected goal according to the plan and requirements. CGM灌浆料施工技术方法 正式版
CGM灌浆料施工技术方法正式版 下载提示:此管理规范资料适用于团体或社会组织中,需共同遵守的办事规程或行动准则并要求其成员共同遵守,不同的行业不同的部门不同的岗位都有其具体的做事规则,目的是使各项工作按计划按要求达到预计目标。文档可以直接使用,也可根据实际需要修订后使用。 CGM灌浆料的施工技术方法 第一章总则 第1条为了正确使用CGM高强无收缩灌浆料,确保工程质量,提高工效和加快进度,特制定本施工技术方法。 第2条 CGM高强无收缩灌浆料的施工不仅应符合本施工技术方法的规定,尚应符合现行《混凝土结构工程施工及验收规范》(GB50204)、《混凝土结构设计规范》(GBJ10)、《混凝土结构加固技术规范》(CECS25)及《水泥基灌浆材料施工技术规程》(YB/T9261-98)中的有关规定。
第二章名词、术语 第3条 CGM高强无收缩灌浆料,是以高强度材料作为骨料,以水泥作为结合剂,辅以高流态、微膨胀、防离析等物质配制而成。在施工现场加入一定量的水,搅拌均匀后即可使用。以下简称CGM灌浆料 第4条自重法,是在CGM灌浆料施工中,利用该材料流动性好的特点,在灌浆范围内自由流动,满足灌浆要求的方法。 第5条高位漏斗法,是在CGM灌浆料施工中,仅靠其流动性不能满足要求时,利用提高灌浆的位能差,满足灌浆要求的方法。 第6条压力灌浆法,是在CGM灌浆料
灌浆料使用说明 CGM高强无收缩灌浆料是一种含有高强水泥和经严格选择级配的天然骨料,配合复合外加剂,和矿物掺合料等原材料,经工业化生产的具有合理级分的干混料。对钢筋无锈蚀作用,当与一定量的水充分混合后,便具有可灌浆的流动度、微膨胀、高的早期和后期强度,不泌水等性能。 特性: 具有优异的流动度 高的早期和后期强度 微膨胀,补偿收缩 自密实、防渗和防冻融 具有良好的粘结性 30分钟内浆体可保留较好的流动度 防止锈蚀钢结构/设备基础 适用范围: 机械、电器设备无垫板安装灌浆 地脚螺栓锚固、柱基灌浆 重型设备、高精密度设备基础的一、二次灌浆 混凝土结构的加固、抢修工程及后张预应力混凝土结构孔道灌浆 产品特点: 1、早强、高强 1天抗压强度≥25Mpa;3天抗压强度≥45Mpa;28天抗压强度≥65Mpa。 2、微膨胀性 保证设备与基础之间紧密接触,二次灌浆后无收缩。 3、自流性高 可填充全部空隙,满足设备二次灌浆的要求 4、抗离析 克服了现场使用中因加水量偏多所导致的离析现象。 5、抗开裂 现场使用中因加水量不确定、环境温度不确定以及养护条件限制等因素裂纹现象。 6、耐久性强 经上百万次疲劳试验50次冻融循环实验强度无明显变化。在机油中浸泡30天后强度明显提高。 7、可冬季施工 允许在-10℃气温下进行室外施工。 产品用途: 1、用于设备基础二次灌浆。 2、用于地脚螺栓锚固及钢筋栽埋。 3、用于混凝土结构加固和修补。 技术参数: 产品选择 1、灌浆层厚度δ≥150mm时,选用CGM-1或CGM-2;
2、灌浆层厚度30mm<δ<150mm时,选用CGM1或CGM-2 ; 3、灌浆层厚度δ≤30mm时,选用CGM-1或CGM-3型; 4、路面快速抢修,选用CGM-3型。 施工前的准备 1、机器搅拌:混凝土搅抖机或砂浆搅抖机; 2、人工搅拌:搅拌槽及铁铲若干; 3、水桶若干; 4、台秤若干; 5、流槽; 6、高位漏斗、灌浆管及管接头; 7、灌浆助推器; 8、模板(钢模、木模); 9、草袋、岩棉被等; 10、棉纱、胶带; 灌浆施工 第一步:基础处理 基础表面应进行凿毛处理。清洁基础表面,不得有碎石、浮浆、浮灰、油污和脱模剂等杂物。灌 浆前24小时,基础表面应充分湿润,灌浆前1小时,清除积水。 第二步:支摸 1、按灌浆施工图支设模板。模板与基础、模板与模板间的接缝处用水泥浆、胶带等封缝,达到整 体模板不漏水的程度。 2、模板与设备底座四周的水平距离应控制在100mm左右,以利于灌浆施工。 3、模板顶部标高应高出设备底座上表面50mm。 4、灌浆中如出现跑浆现象,应及时处理。 第三步:灌浆料配 1、一般地,按通用加固型按14-15%的标准加水搅拌,豆石加固型按9-10%的标准加水搅拌。 2、推荐采用机械搅拌方式,搅拌时间一般为1-2分钟(严禁用手电钻式搅拌器)。采用人工搅拌时,应 先加入2/3的用水量拌和2分钟,其后加入剩余水量搅拌至均匀。 3、每次搅拌量应视使用量多少而定,以保证40分钟以内将料用完。 4、现场使用时,严禁在FGM灌浆料中掺入任何外加剂、外掺料。 第四步:灌浆施工方法 1、较长设备或轨道基础,应采用分段施工。 2、几种常用灌浆方式图示 3、二次灌浆时,应符合下列要求。 ①、二次灌浆时,应从一侧或相邻的两侧多点进行灌浆,直至从另一侧溢出为止,以利于灌浆过 程中的排气。不得从四侧同时进行灌浆。 ②、灌浆开始后,必须连续进行,不能间断。并尽可能缩短灌浆时间。 ③、在灌浆过程中严禁振捣。必要时可用灌浆助推器沿灌浆层底部推动FGM灌浆料,严禁从灌浆层中、上部推动,以确保灌浆层的匀质性。 ④、设备基础灌浆完毕后,应在灌浆后3-6小时沿设备边缘向外切45度斜角(见下图)以防止自由端 产生裂缝,如无法进行切边处理,应在灌浆后3-6小时后用抹刀将灌浆层表面压光。 ⑤、当灌浆层厚度超过150mm时,应采用豆石加固型高强无收缩灌浆料。 ⑥、当设备基础灌浆量较大时,豆石加固型灌浆料的搅拌应采用机械搅拌方式,以保证灌浆施工。 第五步:养护 1、灌浆完毕后30分钟内应立即加盖湿草盖或岩棉被,并保持湿润。
灌浆料技术手册 The latest revision on November 22, 2020
施工技术手册 目录 1JYGM高强灌浆料的技术性能-----------------------------------------3 1.1技术指标-----------------------------------------------------3 1.2主要特点-----------------------------------------------------3 1.3使用范围-----------------------------------------------------3 1.4材料性能及影响因素-------------------------------------------4 1.5与钢筋粘结强度-----------------------------------------------7 1.6与老混凝土的粘结及抗渗实验-----------------------------------7 1.7弹性模量-----------------------------------------------------7 1.8锚固和栽筋---------------------------------------------------7 2JYGM高强灌浆料的使用方法----------------------------------------9 2.1施工准备----------------------------------------------------9 2.2设备的二次灌浆施工------------------------------------------11 2.3混凝土结构加固和修补----------------------------------------13 2.4钢筋和地脚螺栓的锚固----------------------------------------14 2.5养护--------------------------------------------------------15 2.6验收--------------------------------------------------------15 2.7包装贮运要求------------------------------------------------16 1JYGM高强无收缩灌浆料的技术性能JYGM自流型高强灌浆料是一种水泥基无收缩砂浆,具有良好的流动性、微膨胀性、早强性和抗渗性,是机械设备安装、修补加固和防油防渗工程的理想材料。保证在灌浆时充分填充工作空间,并提供适当的膨胀应力;保证设备安装定位、结构修补或栽筋锚固在一天内完成,大大缩短了施工周期,达到省工、省时、早运转或早承载的技术经济效果。 1.1JYGM高强无收缩灌浆料的技术指标 20℃标养、试块尺寸:40×40×160㎜
二次灌浆工程施工方案 1. 主要施工工艺流程 一个独立的灌浆区域的灌浆作业应连续,材料、人力都要有足够的准备,除管理人员坚守岗位外,施工人员应稍有富余,以便应付突发事件。灌浆配合比应使用重量比,尽量使用搅拌机搅拌,条件不允许时也可使用人工搅拌,但一定注意要搅拌均匀。灌浆一旦开始,就要保证连续进行。除严格遵循西卡产品技术说明书做法外,基本工艺还需遵循下述做法。 1基本施工流程 基础与设备基座的清理→灌浆接触面的湿润→支设模板→灌浆料搅拌、灌浆→养护→拆模清理 2清理 按图纸设计要求需灌浆部分在安装前要凿掉20mm后混凝土,标高由原混凝土面13.54m凿至13.52m,并在此标高处将螺栓套管切割掉,待设备就位后灌无收缩高强度灌浆料。灌浆前要对混凝土表面进行清理,用棉纱、破布、空压机、压力水等去除汽机台板(设备基座底板)表面的油脂、松散材料和灰尘,不得留有松动的碎石、浮浆、浮灰、油污等。 3灌浆接触面的湿润 由于汽机基座厚度、面积等均较大,灌浆前24小时内对灌浆部位进行浇水湿润,注意应将砼接触面湿透,并在灌浆前对沟槽、凹槽内的积水吸干,在二次灌浆前基础表面及螺栓孔内不得有积水。 4支设模板 因灌浆料流动性较大,因此模板支设要牢固,所有模板之间缝隙,模板和砼之间的缝隙必须进行密封,避免浆液露出,模板上口应高出灌浆面100㎜。 汽机基座内侧模板,由于汽机安装后已无施工操作面,因此,安装前应预先支设模板,根据设计图纸要求,模板采用250mm宽,3mm厚钢板与已经预留的预埋件T1010A焊接。保证挡板与原混凝土构件接触面严密。但在灌浆前应检查钢板是否已遭破坏,如破坏,应尽量恢复密致。 模板应提前加工完成,灌浆高度50~100㎜时,可使用木方将周围模板连成
表C2-1 工程名称交底日期2017年7月20日 施工单位分项工程名称装配式结构 交底提要钢筋套筒灌浆施工技术交底 交底内容: 1、主要材料 超高强无收缩钢筋连接灌浆料:本工程灌浆套筒连接用灌浆料采用上海利物宝建筑科技有限公司生产的灌浆料,与灌浆套筒为同一厂家,满足使用及强度要求。特点:1)高强、早强;2)高流态、微膨胀;3)无毒、无害;4)流动度高,可操作时间长,不泌水;5)对水质、周围环境无污染,对钢筋无锈蚀,耐久性好。 密封砂浆:墙体长度大于1.5米时坐浆分仓专用; 2、主要机具 灌浆机、灌浆枪、抹子、锤花、手提变速搅拌机、搅料桶、电子称、量筒、截锥圆模、小水桶、橡胶塞等。 3、作业条件 3.1技术准备 1)在预制墙板灌浆施工之前对操作人员进行培训,通过培训增强操作人员对灌浆质量重要性的意识,明确该操作行为的一次性,且不可逆的特点,从思想上重视其所从事的灌浆操作; 2)首次灌浆作业前,择有代表性的部位进行试制作、试灌浆;通过施工人员灌浆作业的模拟操作培训,规范灌浆作业操作流程,熟练掌握灌浆操作要领及其控制要点; 3)灌浆前,由项目技术人员依据预制构件专项方案及有关规程、施工工艺标准编写灌浆施工技术交底,并组织专门会议现场对灌浆班组进行详细交底; 4)灌浆过程由项目管理人员全程监控,留存影像资料及相关记录; 5)已邀请设计院及灌浆料厂家相关人员对灌浆全程进行技术指导; 6)对所有施工人员进行三级安全教育,并经考试合格后方可上岗操作。 3.2现场准备 1)钢筋套筒比主体结构晚1-2层即可开始灌浆施工,严禁晚于主体结构超过两层以上方才注浆,避免对结构安全造成影响。 2)墙板吊装分仓前,根据墙边线,混凝土工对墙体根部剔除、凿毛处理,直至漏出混凝土石子,最后将施工缝位置松动石子及混凝土渣子清除并用水冲洗干净,确保构件与灌浆料接触面干净,
南京特恒建材科技有限公司强度是60的高强灌浆料有没有材料检测报告?H60灌浆料如何才算到达标准应该如何评定?下面为大家简单介绍高强无收缩灌浆料施工使用方法,一起来看看吧~ 1、基础处理:清扫设备基础表面,不得有碎石、浮浆、灰尘、油污和脱模剂等杂物。灌浆前24h,设备基础表面应充分湿润。灌浆前1h应吸干积水。 2、确定灌浆方式:根据设备机座的实际情况,选择相应的灌浆方式,由于CGM具有很好的流动性能,一般情况下,用"自重法灌浆"即可,即将浆料直接自模板口灌入,完全依靠浆料自重自行流平并填充整个灌注空间;若灌注面积很大、结构特别复杂或空间很小而距离很远时,可采用"高位漏斗法灌浆"或"压力法灌浆"进行灌浆,以确保浆料能充分填充各个角落。 3、支模:根据确定的灌浆方式和灌浆施工图支设模板,模板定位标高应高出设备底座上表面至少50mm,模板须支设严密、稳固,以防松动、漏浆。 4、灌浆料的搅拌:按产品合格证上推荐的水料比确定加水量,拌和用水应
南京特恒建材科技有限公司 采用饮用水,水温以5~40为宜,可采用机械或人工搅拌。采用机械搅拌时搅拌时间一般为1~2分钟。采用人工搅拌时宜先加入2/3的用水量搅拌2分钟其后加入剩余用水量继续搅拌至均匀。 5、灌浆灌浆施工时应符合下列要求: 1)浆料应从一侧灌入,直至另一侧溢出为止,以利于排出设备机座与混凝土基础之间的空气,使灌浆充实,不得从四侧同时进行灌浆。 2)灌浆开始后,须连续进行,不能间断,并应尽可能缩短灌浆时间。 3)在灌浆过程中不宜振捣,必要时可用竹板条等进行拉动导流。 4)每次灌浆层厚度不宜超过100mm。 5)较长设备或轨道基础的灌浆,应采用分段施工。每段长度以7m为宜。 6)灌浆过程中如发现表面有泌水现象,可布撒少量CGM干料,吸干水份。 7)对灌浆层厚度大于1000mm大体积的设备基础灌浆时可在搅拌灌浆料时按总量比1:1加入0.5mm石子但需经试验确定其可灌性是否能达到要求。 8)设备基础灌浆完毕后,要剔除的部分应在灌浆层终凝前进行处理。 9)在灌浆施工过程中直至脱模前,应避免灌浆层受到振动和碰撞,以免损坏未结硬的灌浆层。 10)模板与设备底座的水平距离应控制在100mm左右,以利于灌浆施工。 11)灌浆中如出现跑浆现象,应及时处理。 12)当设备基础灌浆量较大时,应采用机械搅拌方式,以保证灌浆施工。 H60灌浆料多少钱?在此建议大家还是直接和厂家联系比较好。南京特恒建材科技有限公司https://www.doczj.com/doc/1b6217446.html,/index.aspx是中国建筑材料科学研
高强无收缩灌浆料施工技术方法 施工前的准备 CGM灌浆料施工前应准备 ■机械搅拌:混凝土搅拌机或砂浆搅拌机; ■人工搅拌:搅拌槽及铁铲若干; ■水桶若干; ■台秤若干; ■高位漏斗、灌浆管及管接头; ■流槽; ■灌浆助推器(尺寸可视现场情况而定,见图1) ■模板(钢模、木模); ■草袋、岩棉被等; ■棉纱; ■胶带; ■图1 灌浆助推器形式 第五章CGM灌浆料的拌和 ■CGM灌浆料拌和时,加水量应按随货提供的产品合格证上的推荐用水量加入,搅拌均匀即可使用。对于地脚螺栓锚固和栽埋钢筋,用水量可根据工程实际情况适当减少。拌和用水应采用饮 用水,使用其它水源时,应符合现行《混凝土拌和用水标准》(JGJ63)的规定。 ■CGM灌浆料的拌和可采用机械搅拌或人工搅拌。推荐采用机械搅拌方式,搅拌时间一般为1~2 分钟。采用人工搅拌时,应先加入2/3的用水量拌和2分钟,其后加入剩余水量搅拌至均匀。 ■搅拌地点应尽量靠近灌浆施工地点,距离不宜过长。 ■每次搅拌量应视使用量多少而定,以保证40分钟以内将料用完。 ■冬期施工CGM灌浆料及拌和水应符合现行《钢筋混凝土工程施工及验收规范》(GB50204)的有关规定。当环境温度低于5℃时按冬期施工要求操作: 1 )灌浆前采取措施预热基础表面,使其温度保持在10℃以上,并清除积水; 2 )采用60℃左右的温水拌和灌浆材料,浆体的入模温度在10℃以上。 3 )受冻前,灌浆料抗压强度不得低于5MPa。冬季施工时,养护措施还应符合现行《钢筋混凝土工程施工及验收规范》(GB50204)的有关规定。 ■现场使用时,严禁在CGM灌浆料中掺入任何外加剂、外掺料。 第六章地脚螺栓锚固及钢筋栽埋 ■螺栓锚固及栽埋钢筋的埋设深度应满足设计规范的要求。推荐埋设深度:≥15d (d:螺栓直径 ) ■施工准备 1.采用CGM灌浆料进行地脚螺栓锚固和栽埋钢筋,其工艺应符合附录B的要求。 2.地脚螺栓成孔时,基础混凝土强度不得小于20MPa,螺栓孔的水平偏差不得大于2mm,垂直度偏差不得大于1%。 3.地脚螺栓的油污和铁锈必须清除干净。 4.成孔后,应除去孔内杂物、检测孔的深度,并用水充分湿润孔壁。灌浆前应清除孔内积水 。 5.螺栓插入后应校正其水平位置及顶部的高度,并予以固定。 ■CGM灌浆料锚固地脚螺栓时,应符合下列要求。 1.将拌和好的CGM灌浆料灌入螺栓孔中,灌浆过程中严禁震捣、插捣。灌浆结束后不得调整螺
二次灌浆施工工艺 This model paper was revised by the Standardization Office on December 10, 2020
二次灌浆工程施工方案 1.主要施工工艺流程 一个独立的灌浆区域的灌浆作业应连续,材料、人力都要有足够的准备,除管理人员坚守岗位外,施工人员应稍有富余,以便应付突发事件。灌浆配合比应使用重量比,尽量使用搅拌机搅拌,条件不允许时也可使用人工搅拌,但一定注意要搅拌均匀。灌浆一旦开始,就要保证连续进行。除严格遵循西卡产品技术说明书做法外,基本工艺还需遵循下述做法。 1基本施工流程 基础与设备基座的清理→灌浆接触面的湿润→支设模板→灌浆料搅拌、灌浆→养护→拆模清理 2清理 按图纸设计要求需灌浆部分在安装前要凿掉20mm后混凝土,标高由原混凝土面凿至,并在此标高处将螺栓套管切割掉,待设备就位后灌无收缩高强度灌浆料。灌浆前要对混凝土表面进行清理,用棉纱、破布、空压机、压力水等去除汽机台板(设备基座底板)表面的油脂、松散材料和灰尘,不得留有松动的碎石、浮浆、浮灰、油污等。 3灌浆接触面的湿润 由于汽机基座厚度、面积等均较大,灌浆前24小时内对灌浆部位进行浇水湿润,注意应将砼接触面湿透,并在灌浆前对沟槽、凹槽内的积水吸干,在二次灌浆前基础表面及螺栓孔内不得有积水。
4支设模板 因灌浆料流动性较大,因此模板支设要牢固,所有模板之间缝隙,模板和砼之间的缝隙必须进行密封,避免浆液露出,模板上口应高出灌浆面100㎜。 汽机基座内侧模板,由于汽机安装后已无施工操作面,因此,安装前应预先支设模板,根据设计图纸要求,模板采用250mm宽,3mm厚钢板与已经预留的预埋件T1010A焊接。保证挡板与原混凝土构件接触面严密。但在灌浆前应检查钢板是否已遭破坏,如破坏,应尽量恢复密致。 模板应提前加工完成,灌浆高度50~100㎜时,可使用木方将周围模板连成整体。灌浆高度大于100㎜时,可用普通工艺进行配模,模板支设完成后,可采用12#铅丝将模板与设备底板整体拉结,保证灌浆过程中模板不产生整体位移。 如灌浆部位平面尺寸与设备基础平面尺寸相等,灌浆的侧模下口应伸入原有砼面以下500㎜,并采用可靠加固措施。 模板接缝处贴海绵条,使模板接缝严密,同时应控制模板内表面的平整度和接缝高低差。 模板下口,即模板与已浇筑砼接触面应粘贴2~3到海绵条,待模板支设完成后可以采用砂浆进行封堵。 5灌浆料的搅拌及灌浆 灌浆料搅拌

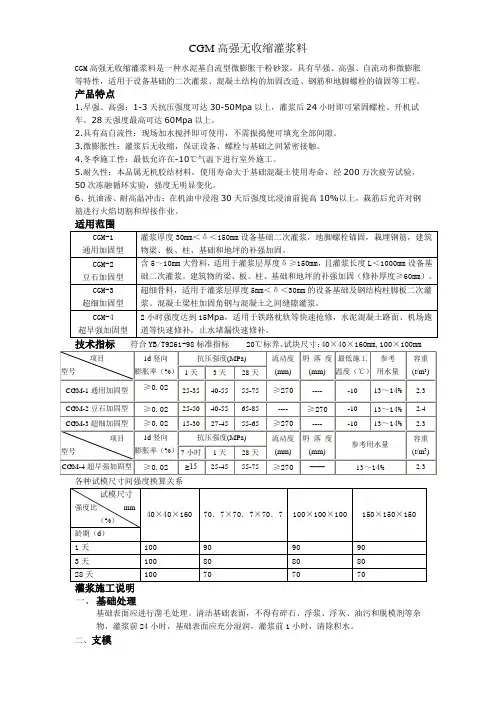

CGM高强无收缩灌浆料 CGM高强无收缩灌浆料是一种水泥基自流型微膨胀干粉砂浆,具有早强、高强、自流动和微膨胀等特性,适用于设备基础的二次灌浆、混凝土结构的加固改造、钢筋和地脚螺栓的锚固等工程。产品特点 1.早强、高强:1-3天抗压强度可达30-50Mpa以上,灌浆后24小时即可紧固螺栓、开机试车。28天强度最高可达60Mpa以上。 2.具有高自流性:现场加水搅拌即可使用,不需振捣便可填充全部间隙。 3.微膨胀性:灌浆后无收缩,保证设备、螺栓与基础之间紧密接触。 4.冬季施工性:最低允许在-10℃气温下进行室外施工。 5.耐久性:本品属无机胶结材料,使用寿命大于基础混凝土使用寿命,经200万次疲劳试验,50次冻融循环实验,强度无明显变化。 6、抗油渗、耐高温冲击:在机油中浸泡30天后强度比浸油前提高10%以上,栽筋后允许对钢筋进行火焰切割和焊接作业。 各种试模尺寸间强度换算关系 一、基础处理 基础表面应进行凿毛处理。清洁基础表面,不得有碎石、浮浆、浮灰、油污和脱模剂等杂物,灌浆前24小时,基础表面应充分湿润,灌浆前1小时,清除积水。 二、支模
