预应力管桩监理要点

预应力管桩监理控制要点（二）引言概述：预应力管桩是一种常用于基础工程中的结构。

在施工过程中，为了确保管桩的质量和安全性，监理工作起着重要的作用。

本文将重点探讨预应力管桩监理的控制要点，以指导监理人员的工作。

正文内容：一、施工前的准备工作1. 撰写施工方案：监理人员在施工前应仔细审查施工方案，确保其中包含了合理的施工工序、施工设备的选择和预应力管桩的灌注方式等相关内容。

2. 安全措施的规划：监理人员需要确保施工中的安全措施充分准备，包括建立安全管理制度、检查安全设备的完好性和指导工人进行安全操作等。

二、预应力管桩灌注过程的监理控制1. 肋条钢筋的布置：在灌注前，监理人员需要检查肋条钢筋的布置情况，确保其符合设计要求，避免出现钢筋交叉、断钢筋等质量问题。

2. 灌注材料的选择：监理人员应对灌注材料进行抽样检测，确保其质量达到要求，并进行施工记录的保存。

3. 灌注过程的控制：监理人员需要对灌注过程进行严格的监控，确保灌注混凝土的均匀性和浇注质量。

同时，还需要定期检查灌注后的管桩是否出现裂缝、冒浆等问题，并及时进行处理。

三、预应力管桩固结期监理控制1. 固结期的时间控制：监理人员需要对预应力管桩的固结期进行准确测定，并保证施工单位按时进行浇水养护，以确保管桩的强度和稳定性。

2. 基坑排水的管理：监理人员应检查基坑排水系统的设置是否合理，并进行监测，及时发现和处理问题，以防止地下水对管桩产生不良影响。

3. 监测数据的采集与分析：监理人员需要对预应力管桩的固结期进行定期监测，并将监测数据进行记录和分析，评估固结期内的管桩变形情况和安全性。

四、预应力管桩施工结束后的验收工作1. 管桩质量的检查与评估：监理人员应对预应力管桩进行全面检查，包括外观质量、几何尺寸和预应力张拉质量等方面，确保其符合设计要求。

2. 管桩试验的进行：监理人员需组织进行相关管桩试验，如静载试验、成桩试验等，以验证管桩的承载能力和稳定性。

3. 缺陷处理与整改：如发现管桩施工中存在缺陷，监理人员需要指导施工单位进行整改，并对整改情况进行记录和验收。

预应力混凝土管桩施工监理实施细则编制人：审批人:青岛＊＊建设监理有限公司目录第一章工程项目特点及编制依据。

.。

.。

.。

.。

....。

..。

...。

...。

.。

.。

.。

.。

.2 第二章监理工作范围及监理工作重点 .....。

...。

...。

.。

.。

.。

...。

...。

..。

.。

.2第三章监理工作流程 .。

..。

..。

..。

.。

..。

.。

......。

.。

.。

...。

..。

..。

..。

..。

..。

.。

.. (4)第四章施工阶段监理工作控制要点、目标及监控手段。

.。

...。

.。

.。

..。

5第五章监理工作方法及措施 .。

..。

..。

.。

.。

.。

.。

.。

.。

.。

.。

..。

...。

...。

.。

.。

. 13 第六章安全施工及注意事项。

.。

....。

....。

..。

.。

.。

.。

.......。

..。

(17)第一章工程项目特点及编制依据1 工程概况本工程位于河滩淤积区域，且施工区域面积大，地形复杂，本工程场区土石填方量较大，施工范围内多水塘、冲沟、乱掘区等，根据设计要求采用混凝土预制管桩,采用锤击法进行施工.2工程特点（1)由于预应力管桩是工厂化生产，离心法成型,故混凝土致密, 强度高,抵抗地下水和其他腐蚀的性能好.（2)厂房静载和设备动载全部由桩基承受。

（3）管桩施工,必须满足设计单桩承载力的要求。

3 编制依据：1）、建筑桩基技术规范JGJ94—94;2）、建筑工程施工质量验收统一标准GB50300-2013；3）、建筑地基与基础施工质量验收规范GB50202-2012；4）、砼结构工程施工质量验收规范GB50204—2015；6)、先张法预应力砼管桩GB13476-1999；7）、预应力混凝土管桩（图集）03SG409.8）、《地质勘察报告》9)、设计施工图10）、《监理合同》11）、《监理规划》12）、已批准的《施工组织设计》第二章监理工作范围及监理工作重点第一节监理工作范围1检查施工单位预应力管桩实施性组织设计和施工工艺设计落实情况；2检查施工单位的原材料情况和桩机的情况；3检查施工单位的资质及分包单位资质情况;4检查岗位作业人员的资质和持证上岗情况;5测量复核桩位布置；6检查预应力管桩质量是否符合设计和规范要求；7旁站预应力管桩沉桩过程,终压值和收锤标准、控制管桩垂直度和焊接质量等成桩质量控制。

工程监理控制的重点包括：控制桩的稳定性、倾斜度、合理的施工顺序、单桩承载力和桩身完整性等，尤其是单桩单柱的管桩也应严格进行监控，以保证桩位的准确性预应力混凝土管桩吊运要符合下列规定：1、对桩基施工方案审核：机具、劳力、现场组织状况、进度计划、施工工艺及流程，打桩路线。

2、检查现场施工管理班子到位状况。

3、管桩外观质量及出厂合格证书。

4、管桩出厂前应做出厂检查，其规格、批号、制作日期应符合所属的验收批号内容及管桩的质量合格证书相关文件；5、在吊运过程中应轻吊轻放，避免剧烈碰撞；6、单节桩可采用专用吊钩勾住桩两端内壁直接进行水平起吊；7、管桩运至现场时应进行检查验收，严禁使用质量不合格及在吊运过程中产生裂缝的桩。

8、施工单位对施工前期的各项准备工作完成后，应向现场监理书面报告，经监理审核批准后可进行正式施工；对特种作业人员应具备上岗资格证书；各种材料及成品进场均应按市建设主管部门要求，向监理报申进场材料清单，经批准后方可用于工程。

质量的事中控制1、检查施工单位项目管理人员到位情况。

2、检查当天成品管桩进场数量及质量。

3、对当日计划完成任务进行全过程施工工序抽检，并作记录。

4、在施工单位自检查合格的基础上，核实鉴证当日完成工作。

5、作好工作交接及监理日记记录。

3. 质量的事后控制3.1 核对桩数量及桩位偏差。

3.2 对桩基的静压、动测等检测试验。

3.3 完成监理报告。

预应力薄壁管桩监理工作流程和控制要点12、监理工作要点监理工作步骤一、桩基工程开工准备阶段1、认真阅读地质勘探报告、设计文件，了解工程桩基概况，特别是要了解是否进行试桩，为了更好地做好桩基工程的监理工作，笔者建议监理人员应介入试桩阶段，进而全面了解场地的地质情况、压桩参数、桩机的选定。

2、根据设计文件要求，认真进行现场考察，主要了解①场地周边环境，考虑沉桩方案、作业顺序；②场地条件：看施工场地地耐力及桩机工作距离能否满足施工需要；场地标高与设计桩顶标高的关系，看是否需进行场地处理；③现场三通一平情况：主要是运输道路、供电问题是否会影响正常沉桩作业。

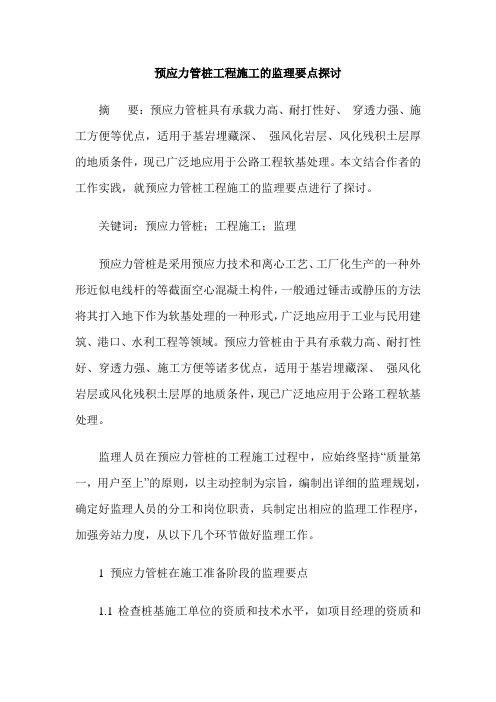

预应力管桩工程施工的监理要点探讨摘要：预应力管桩具有承载力高、耐打性好、穿透力强、施工方便等优点，适用于基岩埋藏深、强风化岩层、风化残积土层厚的地质条件，现已广泛地应用于公路工程软基处理。

本文结合作者的工作实践，就预应力管桩工程施工的监理要点进行了探讨。

关键词：预应力管桩；工程施工；监理预应力管桩是采用预应力技术和离心工艺、工厂化生产的一种外形近似电线杆的等截面空心混凝土构件，一般通过锤击或静压的方法将其打入地下作为软基处理的一种形式，广泛地应用于工业与民用建筑、港口、水利工程等领域。

预应力管桩由于具有承载力高、耐打性好、穿透力强、施工方便等诸多优点，适用于基岩埋藏深、强风化岩层或风化残积土层厚的地质条件，现已广泛地应用于公路工程软基处理。

监理人员在预应力管桩的工程施工过程中，应始终坚持“质量第一，用户至上”的原则，以主动控制为宗旨，编制出详细的监理规划，确定好监理人员的分工和岗位职责，兵制定出相应的监理工作程序，加强旁站力度，从以下几个环节做好监理工作。

1 预应力管桩在施工准备阶段的监理要点1.1检查桩基施工单位的资质和技术水平，如项目经理的资质和类似工程的工作经验，技术人员的相关资质证书和上岗证，以及施工单位的技术力量和施工水平等。

1.2严格审查施工单位的静力压桩施工组织设计，重点审查现场的平面布置、施工工艺、打桩顺序、打桩机械、人员配备、材料堆放、质量保证、安全措施、文明施工等措施，对不合理的部分要求施工单位进行调整, 使其更加科学。

1.3做好预应力管桩的进场验收工作，包括数量和质量的验收。

对所有进场的预应力管桩仔细查验数量, 并检查外观质量、型号是否与设计相符，是否与出厂单位相符。

另外还要检查管桩得出厂合格证明，具体包括原材料的合格证、钢筋检测报告、预应力钢筋张拉记录、混凝土强度报告、桩体的力学性检测以及蒸汽养护记录等。

2 预应力管桩在静压过程中的监理要点2.1试压桩在试压桩时，监理单位应会同业主、设计、勘察、施工等单位一并参加，重点确定压桩的终压条件及桩长。

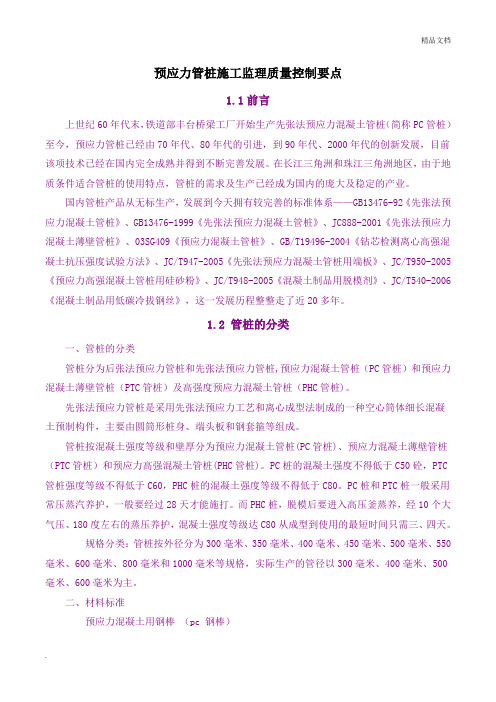

预应力管桩施工监理质量控制要点1.1前言上世纪60年代末，铁道部丰台桥梁工厂开始生产先张法预应力混凝土管桩（简称PC管桩）至今，预应力管桩已经由70年代、80年代的引进，到90年代、2000年代的创新发展，目前该项技术已经在国内完全成熟并得到不断完善发展。

在长江三角洲和珠江三角洲地区，由于地质条件适合管桩的使用特点，管桩的需求及生产已经成为国内的庞大及稳定的产业。

国内管桩产品从无标生产，发展到今天拥有较完善的标准体系——GB13476-92《先张法预应力混凝土管桩》、GB13476-1999《先张法预应力混凝土管桩》、JC888-2001《先张法预应力混凝土薄壁管桩》、03SG409《预应力混凝土管桩》、GB/T19496-2004《钻芯检测离心高强混凝土抗压强度试验方法》、JC/T947-2005《先张法预应力混凝土管桩用端板》、JC/T950-2005《预应力高强混凝土管桩用硅砂粉》、JC/T948-2005《混凝土制品用脱模剂》、JC/T540-2006《混凝土制品用低碳冷拔钢丝》，这一发展历程整整走了近20多年。

1.2 管桩的分类一、管桩的分类管桩分为后张法预应力管桩和先张法预应力管桩,预应力混凝土管桩（PC管桩）和预应力混凝土薄壁管桩（PTC管桩）及高强度预应力混凝土管桩（PHC管桩)。

先张法预应力管桩是采用先张法预应力工艺和离心成型法制成的一种空心筒体细长混凝土预制构件，主要由圆筒形桩身、端头板和钢套箍等组成。

管桩按混凝土强度等级和壁厚分为预应力混凝土管桩(PC管桩)、预应力混凝土薄壁管桩（PTC管桩）和预应力高强混凝土管桩(PHC管桩)。

PC桩的混凝土强度不得低于C50砼，PTC 管桩强度等级不得低于C60，PHC桩的混凝土强度等级不得低于C80。

PC桩和PTC桩一般采用常压蒸汽养护，一般要经过28天才能施打。

而PHC桩，脱模后要进入高压釜蒸养，经10个大气压、180度左右的蒸压养护，混凝土强度等级达C80从成型到使用的最短时间只需三、四天。

预应力管桩监理控制要点预应力管桩的沉桩方式有锤击机械和静压机械两种。

此外，预应力混凝土管桩分为三种类型：预应力高强混凝土管桩（PHC）、预应力混凝土管桩（PC）和预应力混凝土薄壁管桩（PTC）。

在施工前，需要审查施工单位的资质，包括地基与基础工程专业承包企业资质和分包单位资质。

同时，施工单位人员的资质也需要进行审查，包括现场管理人员和特种工种人员。

在施工组织设计/方案方面，需要检查技术参数是否符合设计要求、管理人员和项目组织架构是否合理、是否违反规范强制性标准、桩位偏差是否符合规定、质量保证措施是否符合规范要求、桩机行走路线图是否与实际情况相符以及安全技术措施是否到位。

最后，在图纸会审时需要注意设计图纸是否加盖设计人员注册章及设计单位出图专用章、地质勘察资料是否齐全、平面位置、尺寸、标高是否一致、桩尖的型号、壁厚、封底混凝土的强度及有效桩长是否明确以及桩端进入持力层及单桩承载力设计参数是否考虑了抗浮和抗拔桩布置及设计参数。

最后，需要对桩机的性能进行检查。

在进行管桩施工前，需要对投入工程的机械设备性能进行检查，以确保符合要求。

对于锤击桩机，需要检查桩机桩锤重量是否符合设计要求，钢丝绳是否有磨损，电机等是否正常运转，以及是否存在带病工作现象。

对于静压桩机，除了上述检查，还需要重点检查压力表是否灵敏，标定是否在有效期内，以及压力、重力换算表是否与本机型号相符。

管桩进场质量是监理质量控制的重要要点之一。

在管桩进场时，需要检查出厂合格证及管桩结构性能检测报告，并对管桩外观进行检查，包括有无蜂窝、露筋、裂缝，色感均匀、桩顶处无孔隙等。

此外，还需要对管桩尺寸进行检查，包括桩径、管壁厚度、桩尖中心线、顶面平整度和桩体弯曲。

管桩强度等级必须达到设计强度的100%，并且要达到龄期。

管桩堆放场地应坚实、平整，以防不均匀沉降造成损桩，并采取可靠的防滚、防滑措施。

在现场堆放时，不得超过四层。

试桩也是监理质量控制的重要环节。

预应力管桩工程施工质量监理限制要点一、预应力砼管桩施工质量的事前监理1、熟悉设计图纸、标准图、桩位图，确定预制桩现场堆放位置及方法。

2、审核施工单位提交的施工组织设计方案。

3、调查核实桩基础施工区域内地上、地下原有管线和其它障碍物及可能影响桩基施工有关资料。

4、核实规划部门供应的测量基准线和水准BM点标高资料。

5、会同业主单位召开第一次监理交底会，设计单位和质监部门施工单位一道在现场参加试桩，并由设计单位以书面形式确定成桩限制标准。

6、会同质监部门对桩架配重进行测量。

7、探讨和熟悉预应力管桩施工规范和施工工艺。

二、预应力砼管桩施工过程中的质量监理1、桩位复核：监理人员参和现场施上人员在打桩前对桩位进行复核。

2、监理人员应细致检查场地的预应力管桩的产品出厂合格证、制作日期、水泥质量、钢材质量、砂石质量、砼试件报告级配等级资料。

3、检查预应力管桩外观质量是否符合下列要求：(1)局部粘皮和麻面累计面积不大于桩总面积的0.5%，每处粘皮和麻面的深度不大于10mm。

(2)漏浆深度不大于主筋爱惜层厚度，每处漏浆长度不大于300mm，累计长度不大于桩身长度的10%，或对称漏浆的搭接长度不大于100mm。

(3)局部磕损深度不大于10mm，每处面积不大于5㎡(4)内外表面不允许露筋。

(5)桩身裂缝不允许。

(6)断筋、脱头不允许，但预应力为钢丝时，断丝和滑脱钢丝数量不得大于钢丝总数的3%。

(7)桩端面平整度：管桩端面混凝土及主筋墩头不高出端板平面。

(8)桩套箍凹隐：隐，凹深度不大于10mm。

(9)桩套箍和桩身结合面：漏浆深度不大于主筋爱惜厚度，漏浆长度不大于周长的1/4，空洞和蜂窝不允许。

4、检查管桩尺寸在允许偏差范围内方可运用，下面为管桩尺寸允许偏差：见下表5、试桩前的桩架配重称重压力表应核实无误，严格监督施工单位按确定的打桩依次施工，以保证对已成桩的压力最小，土体隆起幅度最小，对四周的相邻建筑物和管线挤压破坏最小，边随时视察土体的隆起状况。

预应力混凝土管桩监理实施细则一、工程概况工程名称工程位于具体地点，总建筑面积为X平方米。

本工程基础采用预应力混凝土管桩，桩型为具体桩型，桩长为X米，桩数为X根。

二、编制依据1、《建筑工程施工质量验收统一标准》（GB50300-2013）2、《建筑地基基础工程施工质量验收规范》（GB50202-2018）3、《预应力混凝土管桩技术规程》（JGJ/T406-2017）4、本工程的地质勘察报告5、本工程的设计图纸及相关文件6、经审批的施工组织设计及专项施工方案三、监理工作流程1、施工准备阶段监理工作流程审查施工单位资质、人员资格及质保体系。

审查施工方案。

检查施工机械设备、测量仪器的性能及检定情况。

原材料构配件的进场检验与验收。

2、施工过程监理工作流程桩位测量放线复核。

打桩过程旁站监理。

接桩质量检查。

桩顶标高控制。

3、竣工验收阶段监理工作流程组织桩身完整性检测及承载力检测。

审查施工单位提交的竣工资料。

组织工程预验收，提出整改意见。

参加工程竣工验收。

四、监理工作的控制要点及目标值1、原材料构配件质量控制预应力混凝土管桩的规格、型号、质量应符合设计要求和相关标准的规定。

检查管桩的出厂合格证、检验报告等质量证明文件。

对进场的管桩进行外观质量检查，其表面应平整、密实，无裂缝、掉角、露筋等缺陷。

检查管桩的尺寸偏差，包括桩径、桩长、壁厚等，其允许偏差应符合规范要求。

2、施工机械设备控制打桩机的型号、性能应满足施工要求，其设备的完好率应达到规定标准。

检查打桩机的配重、垂直度调整装置等是否齐全有效。

测量仪器应定期检定，精度符合要求。

3、桩位测量放线控制复核施工单位测放的桩位，其偏差应符合规范要求。

控制桩位的保护措施，防止桩位被破坏或移动。

4、打桩过程控制打桩顺序应符合施工方案的要求，一般应遵循先长桩后短桩、先大直径桩后小直径桩的原则。

桩的入土深度、贯入度应符合设计要求。

当贯入度达到设计要求而桩端标高未达到时，应继续锤击 3 阵，每阵 10 击的平均贯入度不应大于设计规定的数值。

预应力管桩(PHC)工程监理实施细则沪通铁路工程监理Ⅲ标预应力管桩（PHC）监理实施细则一、编制依据本监理实施细则的编制依据为《中华人民共和国建筑法》、《中华人民共和国工程建设监理条例》、《中华人民共和国铁路法》及相关标准规范。

二、专业工程特点及其技术、质量标准1、工程概况本工程为沪通铁路工程监理Ⅲ标预应力管桩（PHC）施工工程。

2、专业工程特点本工程的特点是采用预应力管桩（PHC）技术，具有承载力强、施工周期短、适用范围广等优点。

3、专业技术标准及质量标准本工程的专业技术标准及质量标准应符合国家相关标准规范要求，确保工程质量符合设计要求。

三、监理工作范围及重点1、监理工作范围本监理实施细则的监理工作范围包括预应力管桩（PHC）施工的全过程，包括材料采购、加工、运输、安装、预应力张拉等环节。

2、监理工作重点本监理实施细则的监理工作重点包括材料质量监控、施工方案审核、现场监理、验收、质量检测等环节，确保工程质量符合设计要求。

四、监理工作流程1、预应力管桩（PHC）施工监理工作流程图本监理实施细则的预应力管桩（PHC）施工监理工作流程图详见附录一。

2、材料报验流程材料报验流程详见附录二。

沪通铁路工程监理Ⅲ标预应力管桩（PHC）监理实施细则一、编制依据本实施细则的编制依据为铁路混凝土工程施工质量验收标准TB-2010和铁路桥涵工程施工质量验收标准TB-2003.二、监理任务监理人员需要对预应力管桩（PHC）的施工过程进行全程监管，确保施工质量符合相关标准和规范要求。

三、监理工作流程监理人员需要在施工前、施工过程中和施工后进行多次检查，以确保施工质量符合要求。

具体流程如下：1.施工前：监理人员需要对施工方案、材料选用、施工设备等进行审核，并对施工现场进行勘察和检查，确保施工前的准备工作符合要求。

2.施工过程中：监理人员需要对现场施工情况进行监督和检查，包括混凝土浇筑、钢筋绑扎、预应力张拉等。

同时，对施工中出现的问题及时提出处理意见，确保施工质量符合要求。
