02-07 机械零件的设计方法

常用机械零件的设计引言在机械设计中，常用的机械零件起到了重要的作用，它们连接、固定和传递力量，是机械设备的重要组成部分。

本文将介绍常用机械零件的设计原则和要点，并针对其中的几个常见机械零件进行详细分析。

一、轴轴是一种常见的机械零件，用于连接和传递转动力矩。

在设计轴时，需要考虑以下几个要点：1.强度计算：根据轴的工作条件、所受力和承载能力要求，进行强度计算，以确保轴能够承受工作载荷而不发生破坏。

2.材料选择：合理选择轴的材料，考虑到轴的强度和刚度要求，以及成本和加工性能等因素。

3.轴的直径和长度：根据应用需求和设计要求确定轴的直径和长度，考虑到受力情况、转动速度和形变限制等因素。

4.表面处理：根据工作环境和性能要求，对轴进行适当的表面处理，如镀铬、淬火等，以提高耐磨性和抗腐蚀性。

二、齿轮齿轮是一种常用的传动机构，用于实现转动的传递和变速。

在设计齿轮时，需要注意以下几个方面：1.齿轮的模数和齿数：根据传动比和转速要求，确定合适的齿轮模数和齿数，以实现所需的传动比和工作效果。

2.齿轮材料：齿轮需要具备足够的强度和硬度来承受工作载荷和磨损，因此选用合适的齿轮材料很关键，常见的材料包括高碳钢、合金钢和铸铁等。

3.齿轮的齿面硬化：为了提高齿轮的耐磨性和寿命，通常会对齿面进行硬化处理，常见的硬化方法有渗碳、淬火等。

4.齿轮的几何结构：根据齿轮的使用条件和传动要求，选择适当的齿轮剖面曲线和齿轮配合间隙，以确保传动平稳和效率高。

三、联轴器联轴器用于连接和传递两个轴的转动力矩。

在设计联轴器时，需要考虑以下几个要点：1.联轴器的刚度：通过计算和选择合适的联轴器刚度，使得联轴器能够承受转动力矩并保持转动精度。

2.联轴器的传动能力：根据应用需求和工作条件，选择合适的联轴器类型和尺寸，以确保联轴器能够承受所需的转速和转矩。

3.联轴器的装配和拆卸：考虑到机械设备的维护和检修需求，设计联轴器时应便于装配和拆卸，以减少维护时间和成本。

机械零件设计的基本准则与步骤引言机械零件设计是机械工程中非常重要的一环。

它涉及到零件的功能、结构、材料、加工工艺等方面的考虑。

在设计过程中，遵循一定的准则和步骤可以提高设计的效率和质量。

本文将介绍机械零件设计的基本准则与步骤，以帮助工程师们更好地完成机械零件的设计工作。

一、机械零件设计准则在进行机械零件设计时，需要考虑以下准则：1. 功能性机械零件的设计首先要满足其预定的功能要求。

因此，在设计之初，需要明确该零件的功能需求，并结合整个机械系统的工作原理和要求，确定该零件所承担的功能角色。

在设计过程中，要时刻关注功能性需求，确保设计的零件能够准确、可靠地完成其预定的功能。

2. 结构合理性机械零件的结构设计要合理，即要考虑零件的外形、尺寸、连接方式、布置等因素。

要尽量使结构简单、紧凑，减少零件的数量和体积。

此外，还要注意结构之间的配合与协调，确保零件可以良好地配合使用。

3. 强度与刚度机械零件在运行过程中会承受一定的载荷，因此要保证设计的零件具有足够的强度和刚度，以防止因载荷引起的变形、断裂等失效问题。

在设计过程中，需要进行强度和刚度的计算与分析，以确定合适的材料选择和尺寸设计。

4. 可靠性与安全性机械零件设计要确保零件的可靠性与安全性。

可靠性是指零件在规定条件下连续正常工作的能力，而安全性则是指零件在工作过程中不会产生意外事故或造成人员伤害的能力。

因此，在设计过程中，需要充分考虑零件的耐久性、稳定性、故障率等因素，并遵循相关的安全标准和规范。

5. 经济性机械零件的设计还要考虑经济性。

设计师应该在保证零件功能和质量的前提下，力求减少材料、加工和使用成本，提高设计的经济效益。

在设计过程中，需要综合考虑成本与性能的平衡，选择合适的材料、工艺和加工方式。

二、机械零件设计步骤在进行机械零件设计时，可以按照以下步骤进行：1. 确定设计要求首先，明确机械零件的功能要求以及所处的工作环境和使用条件。

了解零件的工作原理和特点，分析其受力情况和运动要求。

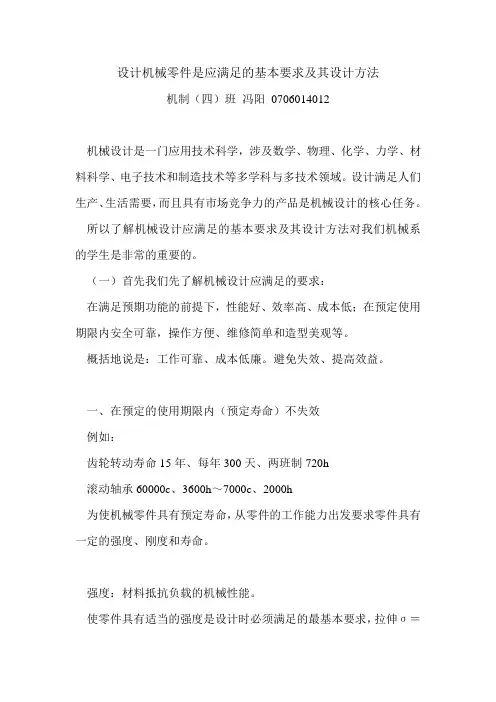

设计机械零件是应满足的基本要求及其设计方法机制（四）班冯阳0706014012机械设计是一门应用技术科学，涉及数学、物理、化学、力学、材料科学、电子技术和制造技术等多学科与多技术领域。

设计满足人们生产、生活需要，而且具有市场竞争力的产品是机械设计的核心任务。

所以了解机械设计应满足的基本要求及其设计方法对我们机械系的学生是非常的重要的。

（一）首先我们先了解机械设计应满足的要求：在满足预期功能的前提下，性能好、效率高、成本低；在预定使用期限内安全可靠，操作方便、维修简单和造型美观等。

概括地说是：工作可靠、成本低廉。

避免失效、提高效益。

一、在预定的使用期限内（预定寿命）不失效例如：齿轮转动寿命15年、每年300天、两班制720h滚动轴承60000c、3600h～7000c、2000h为使机械零件具有预定寿命，从零件的工作能力出发要求零件具有一定的强度、刚度和寿命。

强度：材料抵抗负载的机械性能。

使零件具有适当的强度是设计时必须满足的最基本要求，拉伸σ＝KF/A≤[σ]= σvm/S否则将发生断裂和残余变形。

提高强度的措施：采用高强度材料采用合理的剖面形加大危险剖面尺寸通过热处理提高表面强度提高制造精度降低动载荷刚度：承受单位载荷时的变形对精密零件或弹性变形过大会影响机器工作性能零件刚度整体变形刚度：零件整体伸长，扭转，抗曲表面接触刚度：表面微观变形，导致相对位置发生变化提高刚度方法：整体：剖面尺寸跨距表面：提高加工精度寿命：在特定条件下，零件工作持续时间称为零件寿命。

由于质量、磨损、腐蚀等原因，零件达不到预期寿命，例如疲劳实验机，影响零件寿命的主要因素：材料疲劳绝大多数零件是在变应力状况下工作的，疲劳失效是主要形式，例如在齿轮、轴承、轴、带传动。

一般通过限制是变应力≤疲劳极限应力来保证寿命。

磨损牵引齿轮缸套轴承钢轨绝缘防止：材料、密封、润滑腐蚀带来损失占总产值的３～４％防止：选用防腐材料：不锈钢、铜、铝合金、轴承蜗轮表面保护：镀层：铬、锌，活塞喷漆：法国埃菲尔铁塔仅６０年的维修费超过造价。

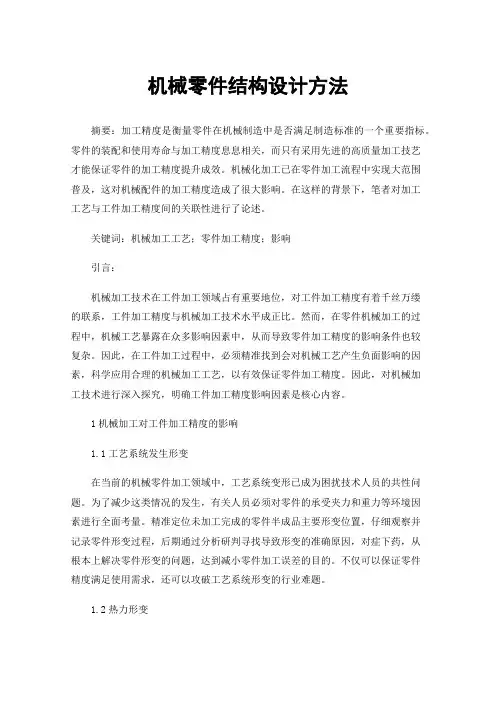

机械零件结构设计方法摘要：加工精度是衡量零件在机械制造中是否满足制造标准的一个重要指标。

零件的装配和使用寿命与加工精度息息相关，而只有采用先进的高质量加工技艺才能保证零件的加工精度提升成效。

机械化加工已在零件加工流程中实现大范围普及，这对机械配件的加工精度造成了很大影响。

在这样的背景下，笔者对加工工艺与工件加工精度间的关联性进行了论述。

关键词：机械加工工艺；零件加工精度；影响引言：机械加工技术在工件加工领域占有重要地位，对工件加工精度有着千丝万缕的联系，工件加工精度与机械加工技术水平成正比。

然而，在零件机械加工的过程中，机械工艺暴露在众多影响因素中，从而导致零件加工精度的影响条件也较复杂。

因此，在工件加工过程中，必须精准找到会对机械工艺产生负面影响的因素，科学应用合理的机械加工工艺，以有效保证零件加工精度。

因此，对机械加工技术进行深入探究，明确工件加工精度影响因素是核心内容。

1机械加工对工件加工精度的影响1.1工艺系统发生形变在当前的机械零件加工领域中，工艺系统变形已成为困扰技术人员的共性问题。

为了减少这类情况的发生，有关人员必须对零件的承受夹力和重力等环境因素进行全面考量。

精准定位未加工完成的零件半成品主要形变位置，仔细观察并记录零件形变过程，后期通过分析研判寻找导致形变的准确原因，对症下药，从根本上解决零件形变的问题，达到减小零件加工误差的目的。

不仅可以保证零件精度满足使用需求，还可以攻破工艺系统形变的行业难题。

1.2热力形变在使用机械加工零件时，各加工环节中都会出现零件与空气、加工设备摩擦的情况。

在这种情况下，摩擦生热，从而使工件表面温度不断升高。

在热力作用下，加工系统发生热转换，热能转化为零件内能导致零件变形。

这不仅会降低零件的加工精度，更对加工机械设备和部位等产生负面影响，导致机械加工设备无法控制加工零件的精度。

[1]工艺机械系统内部和加工零件表面都会因实际热量的增加而出现形变的情况。

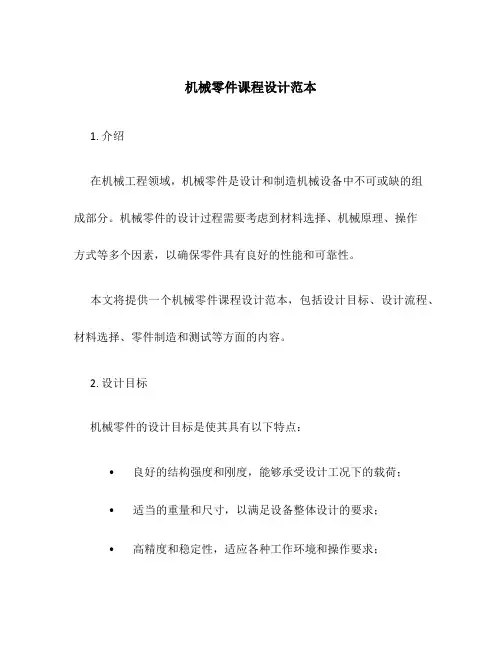

机械零件课程设计范本1. 介绍在机械工程领域，机械零件是设计和制造机械设备中不可或缺的组成部分。

机械零件的设计过程需要考虑到材料选择、机械原理、操作方式等多个因素，以确保零件具有良好的性能和可靠性。

本文将提供一个机械零件课程设计范本，包括设计目标、设计流程、材料选择、零件制造和测试等方面的内容。

2. 设计目标机械零件的设计目标是使其具有以下特点：•良好的结构强度和刚度，能够承受设计工况下的载荷；•适当的重量和尺寸，以满足设备整体设计的要求；•高精度和稳定性，适应各种工作环境和操作要求；•可靠性和耐久性，能够长时间使用而不发生失效；•易于制造和维修，降低成本和维护难度。

3. 设计流程机械零件的设计流程通常包括以下步骤：1.确定设计需求和工作条件：包括载荷、工作环境、使用寿命等要求。

2.初步设计和选型：根据设计需求，初步选择设计方案和适当的材料。

3.详细设计和分析：进行实际零件的详细设计，并使用计算和仿真工具进行结构和强度分析。

4.材料选择：根据设计要求和材料特性，选择合适的材料。

5.零件制造：根据设计图纸进行零件的制造和加工。

6.质量测试：对制造的零件进行尺寸、质量和性能测试，确保其符合设计要求。

7.优化改进：根据测试结果对设计进行优化和改进，最终得到满足要求的零件。

4. 材料选择在机械零件的设计过程中，材料的选择至关重要。

常见的材料包括金属、塑料和复合材料等。

金属材料：常用的金属材料有钢、铝、铜等。

钢具有良好的强度和耐久性，常用于承受大载荷的零件。

铝具有良好的重量和导热性能，适用于轻负载和热传导要求较高的零件。

铜具有良好的导电性和可靠性，适用于电气连接件。

塑料材料：塑料材料具有较低的密度和良好的绝缘性能，适用于轻负载和绝缘要求较高的零件。

常用的塑料材料有聚乙烯、聚丙烯等。

复合材料：复合材料由多种材料组合而成，具有高强度、低密度和良好的耐腐蚀性能。

常用的复合材料有碳纤维复合材料、玻璃纤维复合材料等。

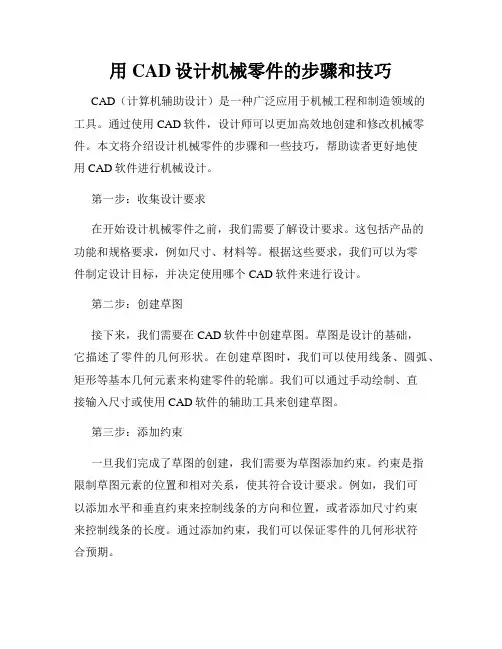

用CAD设计机械零件的步骤和技巧CAD（计算机辅助设计）是一种广泛应用于机械工程和制造领域的工具。

通过使用CAD软件，设计师可以更加高效地创建和修改机械零件。

本文将介绍设计机械零件的步骤和一些技巧，帮助读者更好地使用CAD软件进行机械设计。

第一步：收集设计要求在开始设计机械零件之前，我们需要了解设计要求。

这包括产品的功能和规格要求，例如尺寸、材料等。

根据这些要求，我们可以为零件制定设计目标，并决定使用哪个CAD软件来进行设计。

第二步：创建草图接下来，我们需要在CAD软件中创建草图。

草图是设计的基础，它描述了零件的几何形状。

在创建草图时，我们可以使用线条、圆弧、矩形等基本几何元素来构建零件的轮廓。

我们可以通过手动绘制、直接输入尺寸或使用CAD软件的辅助工具来创建草图。

第三步：添加约束一旦我们完成了草图的创建，我们需要为草图添加约束。

约束是指限制草图元素的位置和相对关系，使其符合设计要求。

例如，我们可以添加水平和垂直约束来控制线条的方向和位置，或者添加尺寸约束来控制线条的长度。

通过添加约束，我们可以保证零件的几何形状符合预期。

第四步：细化设计在完成草图和约束之后，我们可以开始细化设计。

这包括创建特征、切割、挤压、拉伸等操作，以添加和移除材料，形成零件的具体形状。

我们可以使用CAD软件提供的各种工具来执行这些操作，并根据设计要求调整零件的形状和尺寸。

第五步：应用材料和纹理完成设计后，我们可以为零件应用材料和纹理。

这可以帮助我们更好地展示零件的外观和质感。

通过选择合适的材料和纹理，并将其应用于零件的表面，我们可以模拟实际零件的外观，并使其更加逼真。

第六步：进行测试和分析设计零件后，我们可以使用CAD软件进行测试和分析。

这可以帮助我们评估零件的性能和可靠性。

例如，我们可以进行强度和运动分析，以确保零件在工作条件下能够承受设计要求。

通过进行测试和分析，我们可以及早发现潜在问题，并进行必要的调整和改进。

第七步：生成制图和文档最后，我们需要生成制图和文档，以便制造和安装零件。

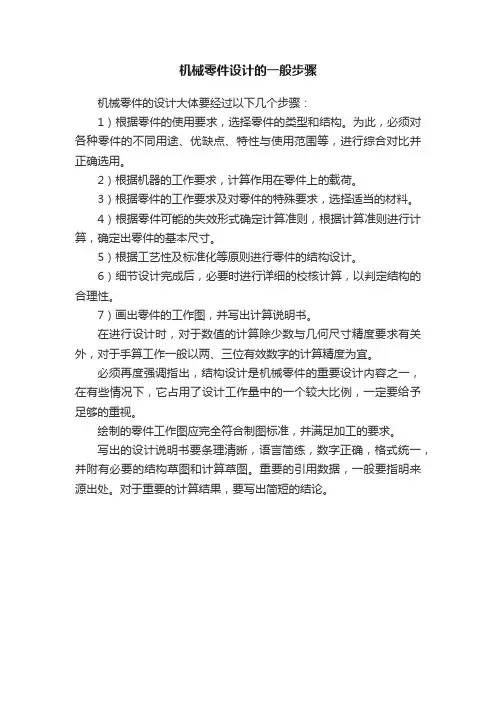

机械零件设计的一般步骤
机械零件的设计大体要经过以下几个步骤：
1）根据零件的使用要求，选择零件的类型和结构。

为此，必须对各种零件的不同用途、优缺点、特性与使用范围等，进行综合对比并正确选用。

2）根据机器的工作要求，计算作用在零件上的载荷。

3）根据零件的工作要求及对零件的特殊要求，选择适当的材料。

4）根据零件可能的失效形式确定计算准则，根据计算准则进行计算，确定出零件的基本尺寸。

5）根据工艺性及标准化等原则进行零件的结构设计。

6）细节设计完成后，必要时进行详细的校核计算，以判定结构的合理性。

7）画出零件的工作图，并写出计算说明书。

在进行设计时，对于数值的计算除少数与几何尺寸精度要求有关外，对于手算工作一般以两、三位有效数字的计算精度为宜。

必须再度强调指出，结构设计是机械零件的重要设计内容之一，在有些情况下，它占用了设计工作量中的一个较大比例，一定要给予足够的重视。

绘制的零件工作图应完全符合制图标准，并满足加工的要求。

写出的设计说明书要条理清晰，语言简练，数字正确，格式统一，并附有必要的结构草图和计算草图。

重要的引用数据，一般要指明来源出处。

对于重要的计算结果，要写出简短的结论。
