运行SolidWorks的一些建议作者 DDSoft：张勇成 罗迪 无锡天贝：严海军 DRY：张一心 SolidWorks：郭健不少用户反映安装SolidWorks2008以后机器性能跟不上，甚至出现死机或蓝屏的情况，造成这些结果既有客观原因：比如机器配置不够高，盗版的系统不稳定、显卡驱动不稳定等，也存在许多主观原因，比如软件操作习惯不好，同时打开多个应用程序导致不能合理利用当前的硬件资源，造成硬件速度出现瓶颈，这里简单总结几个技巧，提出几个改善方法，希望能缓解此类问题：一、操作系统相关：1、首先确保您的系统是能够满足SolidWorks需求，当前SolidWorks对操作系统的需求如下：SolidWorks对硬件需求如下：内存：最小512M（SolidWorks2009 1G）建议1G以上（SolidWorks2009或更高版本 2G以上）大型建模：64位处理器，同时配备6G或以上的内存（大型建模指零件特征数目超过1000、装配体零件数目超过10000或者模型超出32位系统的运行极限）显卡：请使用经过SolidWorks测试认证的图形显卡及驱动程序，具体显卡型号及支持的SolidWorks功能从下面的网页链接查询/pages/services/VideoCardTesting.html?lsrc=quick_linksCPU：Intel或者AMD的处理器都是可以的注：SolidWorks目前不支持苹果（Mac）机器电子图档（eDrawing）可以在苹果机器上得到支持其它：鼠标或者其他指针设备DVD光驱Microsoft Excel 2002、2003或者2007Web浏览器版本6.x或者7.xPDF阅读浏览器Adobe Acrobat版本7.0.7或更高网络：Novell公司出品的网络以及其他非Windows平台的网络存储设备没有经过SolidWorks的测试，不建议客户使用。
网络许可服务器需求：具备USB端口或者并行端口操作系统：Windows XP Professional或者Windows Server2003推荐具备DVD光驱2、当运行SolidWorks时系统变慢或不稳定：首先您需要注意，当运行SolidWorks而系统的物理内存不足时，SolidWorks将访问虚拟内存，这将影响软件的运行效果，虚拟内存的设置（右键我的电脑->属性）如下：3、运行SolidWorks过程中出现内存不足：当SolidWorks调用诸如材料明细表或系列零件设计表之类 Microsoft Office 应用程序时容易发生内存不足的情况，对此最有效的方法就是增加您机器上的物理内存量，同时也可以在您的系统上分派更多的虚拟内存以满足当前使用。

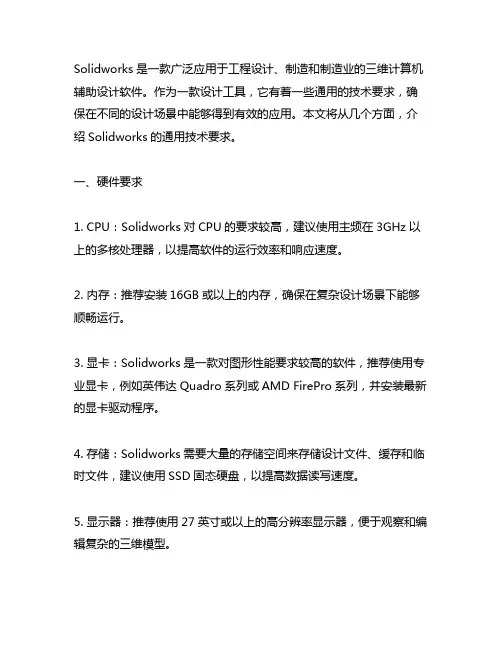

Solidworks是一款广泛应用于工程设计、制造和制造业的三维计算机辅助设计软件。
作为一款设计工具，它有着一些通用的技术要求，确保在不同的设计场景中能够得到有效的应用。
本文将从几个方面，介绍Solidworks的通用技术要求。
一、硬件要求1. CPU：Solidworks对CPU的要求较高，建议使用主频在3GHz以上的多核处理器，以提高软件的运行效率和响应速度。
2. 内存：推荐安装16GB或以上的内存，确保在复杂设计场景下能够顺畅运行。
3. 显卡：Solidworks是一款对图形性能要求较高的软件，推荐使用专业显卡，例如英伟达Quadro系列或AMD FirePro系列，并安装最新的显卡驱动程序。
4. 存储：Solidworks需要大量的存储空间来存储设计文件、缓存和临时文件，建议使用SSD固态硬盘，以提高数据读写速度。
5. 显示器：推荐使用27英寸或以上的高分辨率显示器，便于观察和编辑复杂的三维模型。
二、操作系统要求1. Solidworks支持Windows操作系统，包括Windows 7、Windows 8.1和Windows 10，建议使用64位操作系统以支持更大内存和更高性能。
2. 安装Solidworks时，需要关闭杀毒软件和防火墙，以确保软件安装过程顺利进行并正常运行。
三、软件要求1. Solidworks需要.NET Framework的支持，因此在安装Solidworks前需要确保系统已安装最新版本的.NET Framework。
2. 安装Solidworks时，需要安装Solidworks Explorer、Solidworks Toolbox和Solidworks Simulation等附加组件，以实现更丰富的功能和工具支持。
3. Solidworks支持多国语言界面，用户可以根据需要选择安装中文、英文或其他语言的界面。
四、网络要求1. 如果需要多用户共享Solidworks设计文件，可以选择安装Solidworks PDM系统，实现设计文件的版本控制和协同编辑。

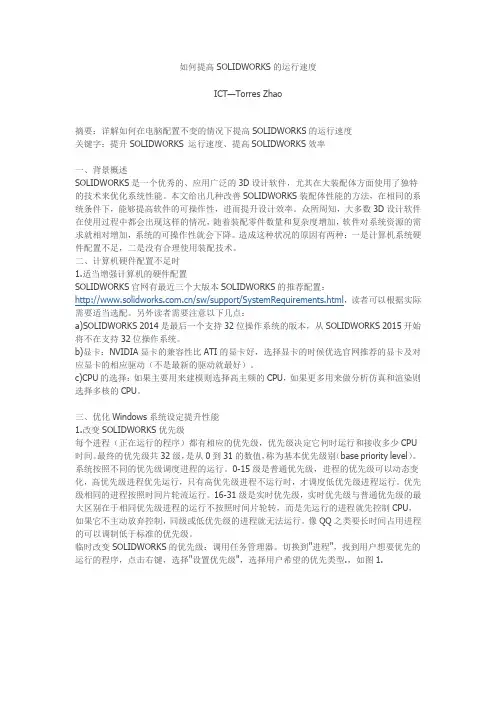

如何提高SOLIDWORKS的运行速度ICT—Torres Zhao摘要：详解如何在电脑配置不变的情况下提高SOLIDWORKS的运行速度关键字：提升SOLIDWORKS 运行速度、提高SOLIDWORKS效率一、背景概述SOLIDWORKS是一个优秀的、应用广泛的3D设计软件，尤其在大装配体方面使用了独特的技术来优化系统性能。
本文给出几种改善SOLIDWORKS装配体性能的方法，在相同的系统条件下，能够提高软件的可操作性，进而提升设计效率。
众所周知，大多数3D设计软件在使用过程中都会出现这样的情况，随着装配零件数量和复杂度增加，软件对系统资源的需求就相对增加，系统的可操作性就会下降。
造成这种状况的原因有两种：一是计算机系统硬件配置不足，二是没有合理使用装配技术。
二、计算机硬件配置不足时1.适当增强计算机的硬件配置SOLIDWORKS官网有最近三个大版本SOLIDWORKS的推荐配置：/sw/support/SystemRequirements.html，读者可以根据实际需要适当选配。
另外读者需要注意以下几点：a)SOLIDWORKS 2014是最后一个支持32位操作系统的版本，从SOLIDWORKS 2015开始将不在支持32位操作系统。
b)显卡：NVIDIA显卡的兼容性比ATI的显卡好，选择显卡的时候优选官网推荐的显卡及对应显卡的相应驱动（不是最新的驱动就最好）。
c)CPU的选择：如果主要用来建模则选择高主频的CPU，如果更多用来做分析仿真和渲染则选择多核的CPU。
三、优化Windows系统设定提升性能1.改变SOLIDWORKS优先级每个进程（正在运行的程序）都有相应的优先级，优先级决定它何时运行和接收多少CPU 时间。
最终的优先级共32级，是从0到31的数值，称为基本优先级别（base priority level）。
系统按照不同的优先级调度进程的运行。
0-15级是普通优先级，进程的优先级可以动态变化，高优先级进程优先运行，只有高优先级进程不运行时，才调度低优先级进程运行。

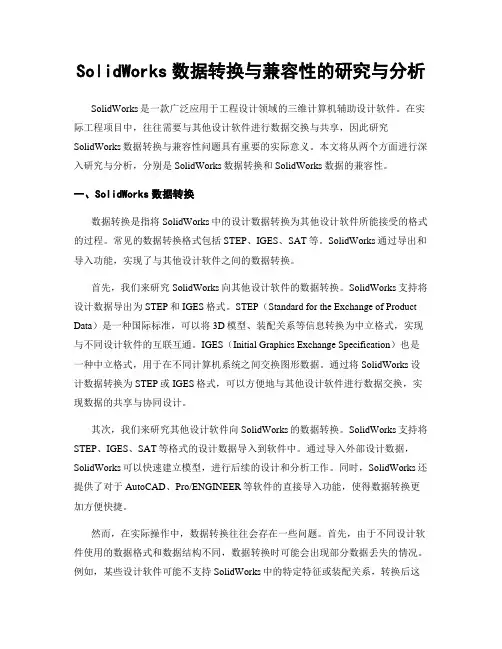

SolidWorks数据转换与兼容性的研究与分析SolidWorks是一款广泛应用于工程设计领域的三维计算机辅助设计软件。
在实际工程项目中，往往需要与其他设计软件进行数据交换与共享，因此研究SolidWorks数据转换与兼容性问题具有重要的实际意义。
本文将从两个方面进行深入研究与分析，分别是SolidWorks数据转换和SolidWorks数据的兼容性。
一、SolidWorks数据转换数据转换是指将SolidWorks中的设计数据转换为其他设计软件所能接受的格式的过程。
常见的数据转换格式包括STEP、IGES、SAT等。
SolidWorks通过导出和导入功能，实现了与其他设计软件之间的数据转换。
首先，我们来研究SolidWorks向其他设计软件的数据转换。
SolidWorks支持将设计数据导出为STEP和IGES格式。
STEP（Standard for the Exchange of Product Data）是一种国际标准，可以将3D模型、装配关系等信息转换为中立格式，实现与不同设计软件的互联互通。
IGES（Initial Graphics Exchange Specification）也是一种中立格式，用于在不同计算机系统之间交换图形数据。
通过将SolidWorks设计数据转换为STEP或IGES格式，可以方便地与其他设计软件进行数据交换，实现数据的共享与协同设计。
其次，我们来研究其他设计软件向SolidWorks的数据转换。
SolidWorks支持将STEP、IGES、SAT等格式的设计数据导入到软件中。
通过导入外部设计数据，SolidWorks可以快速建立模型，进行后续的设计和分析工作。
同时，SolidWorks还提供了对于AutoCAD、Pro/ENGINEER等软件的直接导入功能，使得数据转换更加方便快捷。
然而，在实际操作中，数据转换往往会存在一些问题。
首先，由于不同设计软件使用的数据格式和数据结构不同，数据转换时可能会出现部分数据丢失的情况。

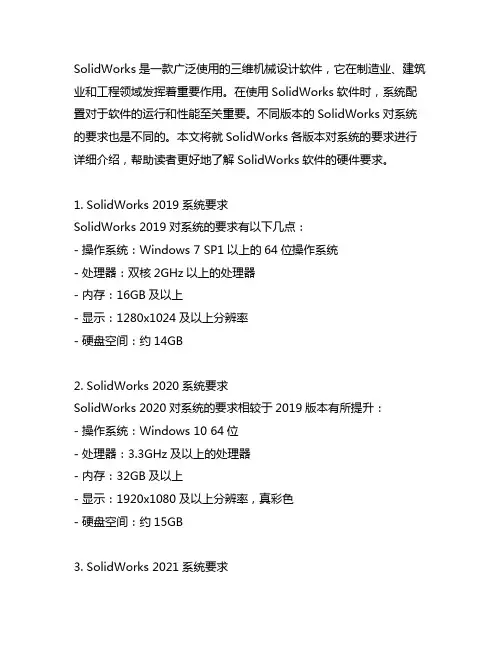

SolidWorks是一款广泛使用的三维机械设计软件，它在制造业、建筑业和工程领域发挥着重要作用。
在使用SolidWorks软件时，系统配置对于软件的运行和性能至关重要。
不同版本的SolidWorks对系统的要求也是不同的。
本文将就SolidWorks各版本对系统的要求进行详细介绍，帮助读者更好地了解SolidWorks软件的硬件要求。
1. SolidWorks 2019系统要求SolidWorks 2019对系统的要求有以下几点：- 操作系统：Windows 7 SP1以上的64位操作系统- 处理器：双核2GHz以上的处理器- 内存：16GB及以上- 显示：1280x1024及以上分辨率- 硬盘空间：约14GB2. SolidWorks 2020系统要求SolidWorks 2020对系统的要求相较于2019版本有所提升：- 操作系统：Windows 10 64位- 处理器：3.3GHz及以上的处理器- 内存：32GB及以上- 显示：1920x1080及以上分辨率，真彩色- 硬盘空间：约15GB3. SolidWorks 2021系统要求SolidWorks 2021相对于2020版本对系统的要求有所提升：- 操作系统：Windows 10 64位- 处理器：3.3GHz及以上的处理器- 内存：32GB及以上- 显示：1920x1080及以上分辨率，真彩色- 硬盘空间：约15GB4. SolidWorks 2022系统要求SolidWorks 2022对系统的要求如下：- 操作系统：Windows 10 64位- 处理器：3.3GHz及以上的处理器- 内存：32GB及以上- 显示：1920x1080及以上分辨率，真彩色- 硬盘空间：约15GB5. SolidWorks的硬件要求总结从以上对SolidWorks各版本对系统的要求的介绍可以看出，随着版本更新，SolidWorks对系统的要求也在不断提高。

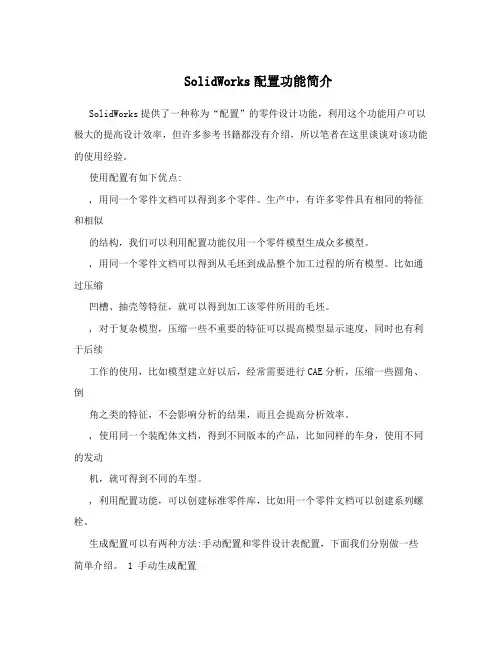

SolidWorks配置功能简介SolidWorks提供了一种称为“配置”的零件设计功能，利用这个功能用户可以极大的提高设计效率，但许多参考书籍都没有介绍，所以笔者在这里谈谈对该功能的使用经验。
使用配置有如下优点:, 用同一个零件文档可以得到多个零件。
生产中，有许多零件具有相同的特征和相似的结构，我们可以利用配置功能仅用一个零件模型生成众多模型。
, 用同一个零件文档可以得到从毛坯到成品整个加工过程的所有模型。
比如通过压缩凹槽、抽壳等特征，就可以得到加工该零件所用的毛坯。
, 对于复杂模型，压缩一些不重要的特征可以提高模型显示速度，同时也有利于后续工作的使用，比如模型建立好以后，经常需要进行CAE分析，压缩一些圆角、倒角之类的特征，不会影响分析的结果，而且会提高分析效率。
, 使用同一个装配体文档，得到不同版本的产品，比如同样的车身，使用不同的发动机，就可得到不同的车型。
, 利用配置功能，可以创建标准零件库，比如用一个零件文档可以创建系列螺栓。
生成配置可以有两种方法:手动配置和零件设计表配置，下面我们分别做一些简单介绍。
1 手动生成配置首先打开一个模型(这里的模型是笔者已经创建好的)，用鼠标点击特征管理器底部的配置管理器标签，切换到配置管理器。
缺省情况下，配置管理器中只有一个配置，其名称为“默认”，这个配置包含了模型设计的整个过程，将配置名称改为“标准模型”。
用鼠标右键单击配置根目录，弹出如图1所示快捷菜单。
从中选择〖添加配置〗命令，出现图2所示“添加配置”对话框。
在“配置名称”中输入新的配置的名称，还可以在“备注”中输入一段注解，以便其他人了解该配置的特点。
如果希望在新的配置中的模型使用别的颜色，可图1 以使“使用指定配置颜色”复选框有效，然后单击【颜色…】命令按钮，在出现的“颜色”对话框中选择自己喜欢的颜色。
这里输入新配置的名称为“剖视模型”，在备注中输入适当注释，确定。
您会发现，剖视模型配置项出现在配置目录中，同时标准模型配置项变为灰黑色(图3所示)，说明原配置关闭，而剖视模型配置被激活。

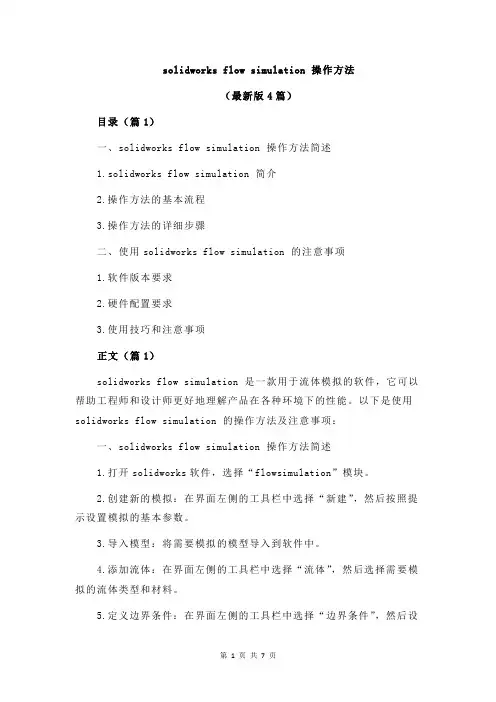

solidworks flow simulation 操作方法（最新版4篇）目录（篇1）一、solidworks flow simulation 操作方法简述1.solidworks flow simulation 简介2.操作方法的基本流程3.操作方法的详细步骤二、使用solidworks flow simulation 的注意事项1.软件版本要求2.硬件配置要求3.使用技巧和注意事项正文（篇1）solidworks flow simulation 是一款用于流体模拟的软件，它可以帮助工程师和设计师更好地理解产品在各种环境下的性能。
以下是使用solidworks flow simulation 的操作方法及注意事项：一、solidworks flow simulation 操作方法简述1.打开solidworks软件，选择“flowsimulation”模块。
2.创建新的模拟：在界面左侧的工具栏中选择“新建”，然后按照提示设置模拟的基本参数。
3.导入模型：将需要模拟的模型导入到软件中。
4.添加流体：在界面左侧的工具栏中选择“流体”，然后选择需要模拟的流体类型和材料。
5.定义边界条件：在界面左侧的工具栏中选择“边界条件”，然后设置流体在模型中的流动边界条件，如压力、速度等。
6.运行模拟：点击“运行”按钮，开始模拟。
7.分析结果：在模拟结束后，软件会自动生成模拟结果，包括速度、压力、流量等数据。
工程师可以根据结果进行优化设计。
二、使用solidworks flow simulation 的注意事项1.软件版本要求：solidworks flow simulation 需要在solidworks 2016或更高版本中使用。
2.硬件配置要求：软件对电脑硬件要求较高，建议使用配置较高的电脑运行。
3.使用技巧和注意事项：在使用软件时，需要注意模型的导入和边界条件的设置，以及结果的准确性和可靠性。
目录（篇2）一、solidworks flow simulation 操作方法概述1.solidworks flow simulation 是一款用于模拟流体流动的软件。
SolidWorks入门教程(很全面) SolidWorks入门教程(很全面)SolidWorks是一款功能强大的三维计算机辅助设计（CAD）软件，广泛应用于机械设计、工程绘图、产品设计等领域。
本教程将为您提供全面的入门指导，帮助您快速上手使用SolidWorks。
一、SolidWorks简介SolidWorks是由达索系统公司开发的一款基于参数化的三维CAD 软件，其强大的建模功能和直观的用户界面受到广大设计师和工程师的喜爱。
它可以在二维和三维环境中进行设计，并支持实体建模、曲面建模、装配等操作。
二、系统要求在开始学习SolidWorks之前，您需要确保计算机系统满足以下最低要求：- 操作系统：Windows 7及以上版本- 处理器：双核2 GHz以上- 内存：8 GB以上- 显卡：支持OpenGL 4.0及以上的显卡- 存储空间：20 GB以上的可用空间三、安装与激活1. 下载SolidWorks安装包并双击运行，按照提示完成安装向导。
2. 安装完成后，打开SolidWorks，并选择“激活产品”选项。
3. 输入您的激活码并按照提示完成激活过程。
四、界面介绍SolidWorks的用户界面分为以下几个主要部分：1. 菜单栏：包含各种操作命令和功能选项。
2. 工具栏：提供快速访问常用工具和命令。
3. 特征栏：显示当前操作的特征信息。
4. 绘图区：主要用于进行实体建模、装配等操作。
5. 属性管理器：用于编辑和调整实体的属性。
6. 命令管理器：提供对于命令和操作的快速访问。
五、基本操作1. 创建零件：选择“新建”命令，根据需要选择适当的零件模板。
2. 绘制草图：在绘图区中进行2D草图的绘制，可以使用线条、圆弧、多边形等工具。
3. 创建实体：使用拉伸、旋转、镜像等命令将草图转换为实体。
4. 建立装配：将多个零件组装在一起，确保正确的配合关系。
5. 进行分析：利用SolidWorks提供的分析工具，检查零件和装配的强度、刚度等参数。
solidworks对cpu的要求SolidWorks是一种用于计算机辅助设计（CAD）和计算机辅助制造（CAM）的软件，被广泛应用于工程设计和制造领域。
在使用SolidWorks进行设计和建模时，计算机的CPU性能起着至关重要的作用。
本文将探讨SolidWorks对CPU的要求，并解释为什么CPU对SolidWorks的性能至关重要。
SolidWorks是一个基于三维模型的设计软件，它使用复杂的算法来处理和渲染大量的几何数据。
这些算法需要大量的计算能力来完成，尤其是在处理复杂的装配体和大型模型时。
因此，SolidWorks对CPU的要求非常高。
一般来说，SolidWorks对CPU的主要要求包括多核心处理器、高主频和大缓存容量。
多核心处理器是SolidWorks对CPU的基本要求之一。
由于SolidWorks可以同时处理多个任务和线程，拥有多个核心的CPU能够更好地分配和处理这些任务，提高工作效率。
通常，SolidWorks 建议使用四核心或更多的CPU来获得更好的性能和稳定性。
高主频也是SolidWorks对CPU的重要要求之一。
主频指的是CPU的时钟频率，它决定了CPU每秒钟能够执行的指令数量。
SolidWorks 需要大量的计算能力来处理和渲染复杂的几何数据，因此需要具有较高主频的CPU来加快计算速度。
一般来说，SolidWorks建议使用主频在3.0 GHz以上的CPU。
大缓存容量也是SolidWorks对CPU的要求之一。
缓存是CPU内部用于临时存储和传输数据的高速存储器，它能够提供更快的数据访问速度。
在SolidWorks中，大量的几何数据需要被频繁地读取和处理，因此需要具有大缓存容量的CPU来提高数据访问速度和处理效率。
一般来说，SolidWorks建议使用至少8MB缓存容量的CPU。
除了以上基本要求，SolidWorks还对CPU的架构和技术有一些特殊要求。
例如，SolidWorks建议使用支持64位操作系统的CPU，以获得更好的性能和稳定性。
SolidWorks 2014电脑配置要求
1.CPU芯片：Intel或AMD，支持SSE2，建议使用64位CPU。
2.内存：一般要求在2GB以上。
如果要装配大型部件或产品，
进行结构、运动仿真分析或产生数控加工程序，则建议使用8GB以上的内存。
3.显卡：一般要求支持Open_GL的3D显卡，分辨率为1024
×768像素以上，推荐使用至少64位独立显卡，显存512MB。
如果显卡性能太低，打开软件后会自动退出。
4.网卡：以太网卡
5.硬盘：安装SolidWorks 2014软件系统的基本模块需要
6.0GB左右的磁盘空间，考虑到软件启动后虚拟内存及获
取联机帮助的需要，建议在硬盘上准备8GB以上的空间。
6.操作系统：SolidWorks 2014和SolidWorks Enterprise PDM
2014将不能在Windows XP系统上安装，推荐使用Windows 7或Windows Vista系统；Internet Explorer要求是IE8或IE9；Excel和Word版本要求2007或2010版。
7.硬盘格式：建议使用NTES格式，FAT也可。
8.网络协议：TCP/IP协议。
目录SolidWorks安装及管理指南 (5)单机安装或管理映像 (5)启动SolidWorks安装 (6)单机安装 (7)在单台计算机上安装 (7)单机安装的管理 (9)修改安装 (9)修复安装 (9)将单机安装退回到先前的Service Pack (9)移除安装 (10)升级到新的发行版 (10)产品共存规则 (11)多个安装 (12)调用到多个客户端 (12)使用管理映像 (12)从安装管理程序创建管理映像 (12)管理映像选项编辑器 (13)通过电子邮件将管理映像调用到客户端 (15)将管理映像宣传给客户端 (16)命令行调用 (16)从命令行创建管理映像 (16)准备客户端以便通过命令行从管理映像进行安装 (17)通过命令行从管理映像安装 (24)命令行属性 (26)使用Microsoft Active Directory调用管理映像 (34)多个安装的管理 (36)将管理映像升级到新的发行版 (36)Service Pack产品更新管理 (38)移除安装 (40)Workgroup PDM (41)Workgroup PDM Viewer (42)安装Workgroup PDM服务器 (43)为客户端配置Workgroup PDM (43)配置Workgroup PDM Viewer以连接到其它库位置 (43)为文档下载配置Mime类型 (43)Workgroup PDM客户端访问 (44)Workgroup PDM VaultAdmin管理 (44)初次登录到Workgroup PDM VaultAdmin (44)升级Workgroup PDM Vault Server (45)升级Workgroup PDM客户端 (45)许可管理 (47)管理个人许可 (47)激活许可 (47)转移许可 (48)使用SolidNetWork许可管理器管理许可 (48)激活SolidNetWork许可 (49)转移SolidNetWork许可 (50)安装和配置SolidNetWork许可 (50)SolidNetWork许可管理 (55)疑难解答 (60)安装管理程序日志文件 (60)SolidWorks安装管理程序下载文件夹 (60)SolidNetWork许可故障排除 (62)访问SolidNetWork许可日志文件 (62)无法获得SolidWorks许可。
Solidworks2021安装及优化1 硬件配置推荐
能流畅使用Solidworks2021的配置及推荐配置如下：
2 安装
安装前卸载原有版本的Solidworks，注意进入高级选项，将注册表、和所有非必要资料全部删除。
卸载后重启，再开始按照软件自带的安装教程进行安装。
3 优化
优化一：删除三个会导致toolbox载入极慢的三个文件。
由于ProgramData这个文件夹默认是隐藏的，所以我们要把文件隐藏属性打开。
①打开“我的电脑”，然后点击顶部的【查看】-【选项】：
②打开文件夹选项后，点击查看-找到显示隐藏的文件、文件夹和驱动器，并选中。
并且把“隐藏受保护的系统文件”前边的对勾去掉。
找到C:\ProgramData\FLEXnet文件夹，将下面的图示文件sw_D_三个文件删除，或者剪切到别的地方备份，如果不行好在粘回来(推荐)。
如果正在被使用，无法删除，打开任务管理器——详细信息，右键结束相应的任务，就可以删除了。
优化二：取消SolidWorks的启动加载项
打开SolidWorks后，点击上方菜单栏的小齿轮图标，然后选择“插件”。
把插件启动列的勾全部去掉，只留Toolbox library，注意是下图红色方框里边的对勾，点击确定。
SolidWorks对计算机硬件和操作系统的配置要求很多公司和个人并不是十分清楚SolidWorks对计算机硬件和操作系统的配置要求，更不太了解 SolidWorks不同模块部分对计算机硬件配置要求的区别，经常花大价钱购买的计算机/图形工作站其实是没有必要的、是多余的。
一、计算机硬件的选择Solidworks是最优秀的3D CAD软件产品之一，为了使这一三维软件顺畅运行，需要配备与设计、计算规模相当的计算机硬件，其相关硬件对SolidWorks 工作性能的影响由大到小排序如下：内存＞CPU＞显卡＞硬盘和显示器下面分别对其各个硬件部分进行阐述说明，并在最后给出建议，大家可以根据自己的经济情况酌情进行选择。
1、内存对于复杂的零部件建模及其有限元分析来说，Solidworks软件对其计算机内存的需求很大，一旦物理内存不足，系统将自动启用位于硬盘上的虚拟内存。
这样的话，计算机本身的运算效率就会大大降低，并且出错率也会极大地增加。
以ThinkStation P410进行某次有限元分析为例，当物理内存耗尽，系统启动虚拟内存前后，监控到的数据读写的错误率由0次/秒激增到最大600次/秒，不仅大大降低分析的效率，也为结果的可靠性带来隐患。
（1）三维结构设计对内存的需求计算机内存的具体需求跟设计产品复杂度和设计方法有关（初学者和专业者的区别），例如采用自下而上（Bottom-Up）设计方法，对内存的需求如下：单一零件特征<200个，单一装配体包含零件数<1000个：4G；单一零件特征<1000个，单一装配体包含零件数<10000个：8G；单一零件特征>1000个，单一装配体包含零件数>10000个：12G以上：（2）有限元分析对内存的需求对于入门级SW Simulation（仿真分析）分析而言，4G内存就基本能满足需求，但是对于大自由度的复杂问题，划分网格、求解和结果显示都需要更多的内存。
大型Solidworks装配设计与仿真工作站配置推荐主要内容（一）三维设计与仿真计算卡顿、计算慢问题分析（二） UltraLAB图形工作站件硬件配置2.1 大型三维建模工作站配置推荐2.2 大型装配设计、仿真模拟工作站配置推荐（一）三维设计与仿真计算的卡顿、计算慢问题分析Solidworks是CAD专业领域全球装机量最大的软件，具有三维设计、动画、仿真模拟计算、数据库管理等简单易用、功能全面强大特点，广泛应用于航空航天、机车、食品、机械、国防、交通、模具、电子通讯、医疗器械、娱乐工业、日用品/消费品、离散制造等领域，在设计每个阶段，为客户提供非常逼真相片级三维模型，大大加速产品设计与仿真计算。
随着三维机械CAD的应用深入，模型的配件数、仿真精度规格不断提升：➢模型复杂度---装配零件数量超过>1000以上，➢仿真求解的精度---网格数量超过1000万以上，一方面，图形工作站硬件技术日新月异，性能不断提升工作站的关键指标，例如CPU、图卡、硬盘io性能都在大幅提升，但是市面上常规图形工作站的硬件性能，还是无法满足上述Solidworks日益增长应用要求，主要表现：设计、装配过程等，模型经常卡顿仿真计算时间太长，无法承受另一方面用户希望图形工作站销售商或软件厂家，提供更快的工作站硬件配置建议，但是问题还是解决不了，用户通过互联网，用关键词“solidworks 卡顿”搜索，各种解决办法，网上各种办法汇总一下：CPU：设计、装配为主，建议CPU尽量频率高，仿真计算为主，建议CPU核数提升，内存要保证足够，不能用尽硬盘，建议用SSD显卡，用solidworks认证的整机品牌推荐：HP，DELL，联想。
软件优化：打开solidworks在设置方面调整，模型规模优化：尽量简化模型，降低计算量。
就是按照网上各种建议，所买的工作站使用实际情况是，卡顿、计算速度慢依然不理想，不满意，造成卡顿、计算慢主要原因: 模型越来越复杂、网格精度越来越高，市场上图形工作站配置不合理或性能不足，软件代理商，对软件计算特点不了解，配置和软件的功能要求不匹配，那么到底有没有更快的图形工作站，满足上述设计与仿真的要求（二） UltraLAB三维机械设计、仿真计算工作站硬件配置推荐西安坤隆计算机科技有限公司是一家全球领先的定制图形工作站专业提供商，拥有丰富图形工作站产品规格和专业经验，根据3D设计与仿真计算（三维数字化设计、预装配、仿真模拟计算、数据管理）计算特点，提供先进的计算架构，保证面对复杂3D模型、高精度计算情形，提供快速实时图形生成及高速计算能力的硬件配置方案2.1大型3D机械设计、虚拟装配工作站配置方案应用定位大型复杂的3D零件和装配体设计/建模、CAD动画、相片级渲染、干涉检查等，保证应用过程中三维模型移动、旋转、缩放流畅自如UltraLAB H360在设计环节突出优势：（1）提供最强大三维实时建模的图形几何计算、几何渲染计算能力，大型复杂模型交互操作、装配、动画等操作流畅而不卡顿（2）提供完美、理想的超清晰、精细图形显示（32”2560x1440分辨率，10位色彩），显示内容丰富3.2设计与仿真超高性能工作站配置方案应用定位一机多能、多用，设计与仿真两者表现均很优秀，针对结构分析、热分析、结构优化、疲劳分析、电子冷却、运动分析等仿真计算，具有高速、高效的计算能力UltraLAB H490在设计与仿真计算方面突出优势：（1）设计环节：具备最强大三维实时建模的图形几何计算、几何渲染计算能力，大型复杂模型交互操作、装配、动画等操作流畅而不卡顿（2）仿真计算环节：在数据预处理、初始化、求解器并行求解过程，每个环节计算都能保证高速、高效，整个计算过程无等待、无延迟，比双Xeon（多核低频率）更完美加速缩短并行计算时间。
SolidWorks最低电脑配置要求实测台式：华硕z270-dragon主板i7-7700K(4.2GHz 4核8线程), ddr4 2400Mhz 8g*2双通， GTX1070Ti-8g，系统盘SSD128G+存储盘希捷机械盘1T可能是5400转的，画总装图，其实也bai没太多东西，图形文件大小大概400M左右吧，非常吃力，改颜色的时候动不动就崩溃。
一天崩溃不下10次。
运行的时候，我打开任务管理器看过，基本吃不到显卡，占用率很低，Nvidia面板我开了独显了。
内存也还好，占用基本在5G左右。
渲染比较吃cpu,渲染的时候cpu都是满占用。
笔记本：i7-8750H(2.2GHz 6核12线程), ddr4 2400Mhz 8g*2双通， GTX1060-6g, 系统盘256G PCI-E固态+存储希捷1T 7200转，这是我笔记本的配置，同样的solidworks文件，明显比上面的台式要流畅，虽然也崩溃过一两次，但是可以接受。
渲染明显比i7-7700k的快。
去Nvidia官网查了下，推荐Quadro的显卡 K5000，p2000之类的，据说是专业显卡良品率高而且普通游戏卡GTX系列阉割了双浮点计算的功能不适用solidworks,但我看了GPU占用率感觉显卡不是什么问题，基本用不到显卡,主要还是吃cpu。
从我这两台电脑的使用感受上来说，个人觉得多线程多核心应该是必须的，主频高不高好像也没什么差别（网上也有人说solidworks工作的时候单核运行，所以主频越高越好，这个我没感觉出来），intel 至强Xeon系列的cpu可能会效果比较好（但是我没用过Xeon的cpu不太敢打保票），内存16G比较稳，显卡就去弄个丽台的吧感觉K5000贵了，可以选低一些的，感觉P2000应该够用（猜的），其实最主要考虑价格。
话说回来，其实solidworks不适合做大型项目的总装，只适合中小型产品。
大型总装用Catia比较好。
