钢结构课程设计说明书作者姓名:专业、班级:学号: 31120700 指导教师:郑新志设计时间:2015。
07。
05河南理工大学Henan Polytechnic University河南理工大学《钢结构设计》课程设计说明书目录1。
1设计资料 (1)1。
1。
1 车间一般情况 (1)1。
1.2 钢材和焊条的选用 (1)1。
1.3 屋架形式、尺寸及支撑布置 (1)1。
2荷载及内力计算 (2)1。
2。
1荷载计算 (2)1.2.2内力计算 (2)1。
3 杆件计算 (4)1。
3.1 上弦杆 (4)1。
3。
2 下弦杆 (5)1。
3。
3 端斜杆“aB” (5)1.3.4 斜腹杆“Kg—ge" (6)1.3.5 竖杆“Ie” (7)1.4 节点设计 (12)1.4。
1 下弦节点“b” (12)1。
4。
2上弦节点“B” (13)1.4。
3屋脊节点“K" (14)1.4。
4支座节点“a” (15)某工厂钢屋架设计说明书1.1 设计资料 1。
1.1 车间一般情况某桥天津某厂机器加工车间,跨度30m ,长度180m ,柱距6m ,车间内设有一台起重量为30t 的中级工作制桥式吊车。
采用1.56m ⨯预应力钢筋混凝土大型屋面板和80mm 泡沫混凝土保护层,屋架支撑在钢筋混凝土柱上,混凝土强度等级为C20。
1.1.2 钢材和焊条的选用屋架钢材选用Q235B,要求保证屈服点和含碳量。
旱田选用E43型,手工焊。
1.1。
3 屋架形式、尺寸及支撑布置由于采用1.56m ⨯预应力钢筋混凝土大型屋面板,故选用梯形屋架。
屋架计算跨度: 030029700L L mm =-= 屋架端部高度: 0200H mm = 跨中高度: 002970020000.134********L H H i mm =+=+⨯=≈ 屋架高跨比:034901297008.5H L == 为了使屋架节点受荷,配合屋面板1.5m 宽,腹杆体系大部分采用下弦节点间为3m 的人字形式,仅在跨中,考虑到腹杆的适宜倾角,采用再分式干洗,屋架跨中起拱按0500L 计算为,几何尺寸如图1—1所示。
钢结构课程设计班级:姓名:学号:指导老师:2013年12月30日梯形钢屋架课程设计一、设计资料(1) 题号72,屋面坡度1:10,跨度30m ,长度102m ,,地点:哈尔滨,基本风压:0.45kN/m 2,基本雪压:0.45 kN/m 2。
该车间内设有两台200/50kN 中级工作制吊车,轨顶标高为8.000m 。
(2) 采用1.5m ×6m 预应力混凝土大型屋面板,80mm 厚泡沫混凝土保护层,卷材屋面,屋面坡度i=1/10。
屋面活荷载标准值0.7kPa ,血荷载标准值为0.1 kN/m 2,积灰荷载标准值为0.6 kN/m 2。
屋架绞支在钢筋混凝土柱上,上柱截面为400mm ×400mm 。
(3) 混凝土采用C20,,钢筋采用Q235B 级,焊条采用 E43型。
(4) 屋架计算跨度:l 0=30m-2×0.15m=29.7m(5) 跨中及端部高度:采用无檩无盖方案。
平坡梯形屋架,取屋架在30m 轴线处的端部高度m h 210.20=',屋架的中间高度h=3.710(为lo/8)。
屋架跨中起拱按500/0l 考虑,取60mm 。
二、结构形式与布置屋架形式及几何尺寸如下图:梯形钢屋架支撑布置如下图:1、荷载计算屋面荷载与雪荷载不会同时出现,计算时取较大值进行计算,故取屋面活荷载0.7 kN/m 2进行计算。
屋架沿水平投影面积分布的自重(包括支撑)按经验公式2(0.120.011)/k g l kN m =+(1) 全跨永久荷载+全跨可变荷载:kN F 629.5565.1)82.1361.4(=⨯⨯+=(2) 全跨永久荷载+半跨可变荷载 全跨节点永久荷载:kN F 249.3965.1361.41=⨯⨯=半跨节点可变荷载:kN F 38.1665.182.12=⨯⨯=(3)全跨屋架(包括支撑)自重+半跨屋面板自重+半跨屋面活荷载 全跨节点屋架自重:kN F 47.565.1608.03=⨯⨯=半跨接点屋面板自重及活荷载:kN F 83.2565.1)98.089.1(4=⨯⨯+=(1)、(2)为使用节点荷载情况,(3)为施工阶段荷载情况。
钢结构操作平台课程设计一、教学目标本课程旨在让学生了解和掌握钢结构操作平台的相关知识,包括其结构、设计、施工和维护等方面的内容。
通过本课程的学习,使学生能够:1.知识目标:理解钢结构操作平台的基本概念、类型和应用;掌握钢结构操作平台的设计和施工技术;了解钢结构操作平台的安全和维护要求。
2.技能目标:能够运用所学知识进行钢结构操作平台的设计和计算;具备一定的实际操作能力,如组装、焊接和调试等;能够对钢结构操作平台进行维护和保养。
3.情感态度价值观目标:培养学生对钢结构的兴趣和热情,使其认识到钢结构在建筑行业中的重要性;培养学生严谨、细致的工作态度,提高其工程实践能力。
二、教学内容本课程的教学内容主要包括以下几个部分:1.钢结构操作平台的基本概念、类型和应用;2.钢结构操作平台的设计原理和方法;3.钢结构操作平台的施工技术;4.钢结构操作平台的安全和维护要求。
具体安排如下:第一课时:钢结构操作平台的基本概念、类型和应用第二课时:钢结构操作平台的设计原理和方法第三课时:钢结构操作平台的施工技术第四课时:钢结构操作平台的安全和维护要求三、教学方法为了提高教学效果,本课程将采用以下几种教学方法:1.讲授法:通过教师的讲解,使学生掌握钢结构操作平台的基本知识和设计方法。
2.案例分析法:通过分析实际案例,使学生了解钢结构操作平台的应用和施工技术。
3.实验法:学生进行实验操作,培养学生的实际操作能力和安全意识。
四、教学资源为了支持教学内容和教学方法的实施,丰富学生的学习体验,我们将准备以下教学资源:1.教材:选用权威、实用的钢结构操作平台教材,为学生提供系统的理论知识。
2.参考书:提供相关的钢结构操作平台参考书籍,拓展学生的知识视野。
3.多媒体资料:制作精美的课件和教学视频,帮助学生更好地理解和掌握知识。
4.实验设备:准备充足的实验设备,确保每个学生都能得到充分的实践机会。
五、教学评估本课程的评估方式包括平时表现、作业和考试三个部分,旨在全面客观地评价学生的学习成果。
目录1、设计资料 (1)2、结构形式和布置 (2)3、荷载计算 (4)4、内力计算 (6)5、杆件设计 (8)5.1.上弦杆 (8)5.2.下弦杆 (9)5.3 端斜杆aB (10)5.4 腹杆eg-gk (10)5.5 腹杆Bb、bD、Dc、cF、Fd、dH、He、gI (11)5.6竖杆Ie (16)6、节点设计 (18)(1)下弦节点“b” (18)(2)下弦节点“c” (19)(3)下弦节点“d” (21)(4)下弦节点“e” (22)(5)上弦节点“B” (23)(6)节点“g” (25)(7)屋脊节点“K” (26)(8)支座节点“a” (28)7、填板设计 (30)1、设计资料某车间跨度为30m,厂房总长度102m,柱距6m,车间内设有两台50/10t中级工作制软钩桥式吊车,地区计算温度高于-20℃,无侵蚀性介质,地震设防烈度为6度,屋架下弦标高为18m;采用1.5×6 m预应力钢筋混凝土大型屋面板,Ⅱ级防水,卷材屋面,桁架采用梯形钢桁架,两端铰支在钢筋混凝土柱上,上柱截面尺寸为450×450mm,混凝土强度等级为C25。
屋架采用的钢材及焊条为:Q235B钢,焊条为E43型。
屋面坡度1/12i ,端部高度为1.98米。
荷载(标准值):永久荷载:改性沥青防水层0.4kN/m220厚1:2.5水泥砂浆找平层0.4kN/m2150厚加气混凝土保温层0.9kN/m2预应力混凝土大型屋面板(包括灌缝) 1.4kN/m2悬挂管道0.10N/m2屋架和支撑自重为(0.120+0.011L)kN/m2可变荷载基本风压:0.40 kN/m2基本雪压:(不与活荷载同时考虑)0.5kN/m2积灰荷载0.7kN/m2不上人屋面活荷载0.7kN/m2(可变荷载可按水平投影面积计算) 桁架的计算跨度为:m 7.2915.02-30l 0=⨯=在30m 轴线处端部高度: m 980.1h 0= 桁架的中间高度: m 230.3h = 在29.7m 处的端部高度: m 9925.1h 1= 桁架的跨中起拱60mm (=L/500)。
钢结构课程设计班级:姓名:学号:指导老师:2013年12月30日梯形钢屋架课程设计一、设计资料(1) 题号72,屋面坡度1:10,跨度30m ,长度102m ,,地点:哈尔滨,基本风压:0.45kN/m 2,基本雪压:0.45 kN/m 2。
该车间内设有两台200/50kN 中级工作制吊车,轨顶标高为8.000m 。
(2) 采用1.5m ×6m 预应力混凝土大型屋面板,80mm 厚泡沫混凝土保护层,卷材屋面,屋面坡度i=1/10。
屋面活荷载标准值0.7kPa ,血荷载标准值为0.1 kN/m 2,积灰荷载标准值为0.6 kN/m 2。
屋架绞支在钢筋混凝土柱上,上柱截面为400mm ×400mm 。
(3) 混凝土采用C20,,钢筋采用Q235B 级,焊条采用 E43型。
(4) 屋架计算跨度:l 0=30m-2×0.15m=29.7m(5) 跨中及端部高度:采用无檩无盖方案。
平坡梯形屋架,取屋架在30m 轴线处的端部高度m h 210.20=',屋架的中间高度h=3.710(为lo/8)。
屋架跨中起拱按500/0l 考虑,取60mm 。
二、结构形式与布置屋架形式及几何尺寸如下图:梯形钢屋架支撑布置如下图:1、荷载计算屋面荷载与雪荷载不会同时出现,计算时取较大值进行计算,故取屋面活荷载0.7 kN/m 2进行计算。
屋架沿水平投影面积分布的自重(包括支撑)按经验公式2(0.120.011)/k g l kN m =+(1) 全跨永久荷载+全跨可变荷载:kN F 629.5565.1)82.1361.4(=⨯⨯+=(2) 全跨永久荷载+半跨可变荷载 全跨节点永久荷载:kN F 249.3965.1361.41=⨯⨯=半跨节点可变荷载:kN F 38.1665.182.12=⨯⨯=(3)全跨屋架(包括支撑)自重+半跨屋面板自重+半跨屋面活荷载 全跨节点屋架自重:kN F 47.565.1608.03=⨯⨯=半跨接点屋面板自重及活荷载:kN F 83.2565.1)98.089.1(4=⨯⨯+=(1)、(2)为使用节点荷载情况,(3)为施工阶段荷载情况。
《结构力学》课程教学大纲课程英文名称:Structural Mechanics课程编号:193991660课程类别:专业课课程性质:必修课学分:3学时:48(其中:讲课学时:48 课程设计学时:0 上机学时:0 )适用专业:工程管理本科专业开课部门:土木工程与建筑学院一、课程教学目的和课程性质本课程属于工程管理专业的主要专业基础课。
本课程主要介绍结构的组成规律、合理组成形式、结构计算简图的合理选择、结构内力和变形的计算、影响线的应用。
通过对本课程的学习,使学生掌握杆件结构的内力、变形计算原理和方法,了解常见各类结构的受力性能,为学习有关后续专业课程以及进行结构设计和科学研究打好力学基础,逐步培养学生的计算能力及综合运用结构力学知识去分析、解决实际工程问题的能力。
二、本课程与相关课程的关系先修课程:高等数学、线性代数、工程力学后修课程:钢筋混凝土、建筑结构、高层建筑施工、土木工程施工技术等三、课程的主要内容及基本要求(一)理论学时部分第一单元绪论(3学时)[知识点]结构力学的研究对象与研究任务;杆件结构的计算简图;平面杆件结构的分类;荷载的分类。
[重点]结构力学的研究对象与研究任务;杆件结构的计算简图。
[难点]如何将实际结构简化为相应的计算简图。
[基本要求]1、识记:平面杆件结构的分类、结构的分类及受力性能、荷载的分类;2、领会:平面杆件结构支座的简化、结点的简化、荷载的简化;3、简单应用:杆件结构的计算简图;4、综合运用:计算简图的合理选择。
第二单元平面体系的几何组成分析(9学时)[知识点]几何不变体系、几何可变体系、几何瞬变体系、刚片、自由度、约束、必要约束与多余约束、实铰与虚铰的概念;平面体系的计算自由度及其计算方法;平面几何不变体系的基本组成规则及其运用。
[重点]几何不变体系的基本组成规及其运用;静定结构与超静定结构的概念。
[难点]运用基本组成规则分析平面体系的几何组成性质。
[基本要求]1、识记:几何不变体系、几何可变体系、几何瞬变体系、刚片、自由度、约束、必要约束与多余约束、实铰与虚铰的概念;2、领会:平面几何不变体系的基本组成规则;平面体系的计算自由度及其计算方法;3、简单应用:几何不变体系的基本组成规则及其运用;4、综合运用:平面体系的几何组成性质的判定。
钢结构课程设计班级:姓名:学号:指导老师:201X年 12月 30日梯形钢屋架课程设计一、设计资料(1) 题号72,屋面坡度1:10,跨度30m ,长度102m ,,地点:哈尔滨,基本风压:0.45kN/m 2,基本雪压:0.45 kN/m 2。
该车间内设有两台200/50kN 中级工作制吊车,轨顶标高为8.000m 。
(2) 采用1.5m ×6m 预应力混凝土大型屋面板,80mm 厚泡沫混凝土保护层,卷材屋面,屋面坡度i=1/10。
屋面活荷载标准值0.7kPa ,血荷载标准值为0.1 kN/m 2,积灰荷载标准值为0.6 kN/m 2。
屋架绞支在钢筋混凝土柱上,上柱截面为400mm ×400mm 。
(3) 混凝土采用C20,,钢筋采用Q235B 级,焊条采用 E43型。
(4) 屋架计算跨度:l 0=30m-2×0.15m=29.7m(5) 跨中及端部高度:采用无檩无盖方案。
平坡梯形屋架,取屋架在30m 轴线处的端部高度m h 210.20=',屋架的中间高度h=3.710(为lo/8)。
屋架跨中起拱按500/0l 考虑,取60mm 。
二、结构形式与布置屋架形式及几何尺寸如下图:梯形钢屋架支撑布置如下图:1、荷载计算屋面荷载与雪荷载不会同时出现,计算时取较大值进行计算,故取屋面活荷载0.7 kN/m2进行计算。
屋架沿水平投影面积分布的自重(包括支撑)按经验公式2(0.120.011)/k g l kN m =+计算,跨度单位为米(m )。
荷载计算表如下:荷载名称标准值(kN/m 2)设计值(kN/m 2) 预应力混凝土大型屋面板 1.41.4×1.35=1.89三毡四油防水层 0.4 0.4×1.35=0.54 找平层(厚20mm) 0.2×20=0.4 0.4×1.35=0.54 80厚泡沫混凝土保护层 0.08×6=0.480.48×1.35=0.648 屋架和支撑自重 0.12+0.011×030=0.450.45×1.35=0.608 管道荷载 0.1 0.1×1.35=0.135永久荷载总和 3.23 4.361 屋面活荷载 0.7 0.7×1.4=0.98 积灰荷载 0.6 0.6×1.4=0.84可变荷载总和 1.31.82设计屋架时,应考虑以下三种荷载组合 (1) 全跨永久荷载+全跨可变荷载:kN F 629.5565.1)82.1361.4(=⨯⨯+=(2) 全跨永久荷载+半跨可变荷载 全跨节点永久荷载:kN F 249.3965.1361.41=⨯⨯=半跨节点可变荷载:kN F 38.1665.182.12=⨯⨯=(3)全跨屋架(包括支撑)自重+半跨屋面板自重+半跨屋面活荷载 全跨节点屋架自重:kN F 47.565.1608.03=⨯⨯=半跨接点屋面板自重及活荷载:kN F 83.2565.1)98.089.1(4=⨯⨯+=(1)、(2)为使用节点荷载情况,(3)为施工阶段荷载情况。

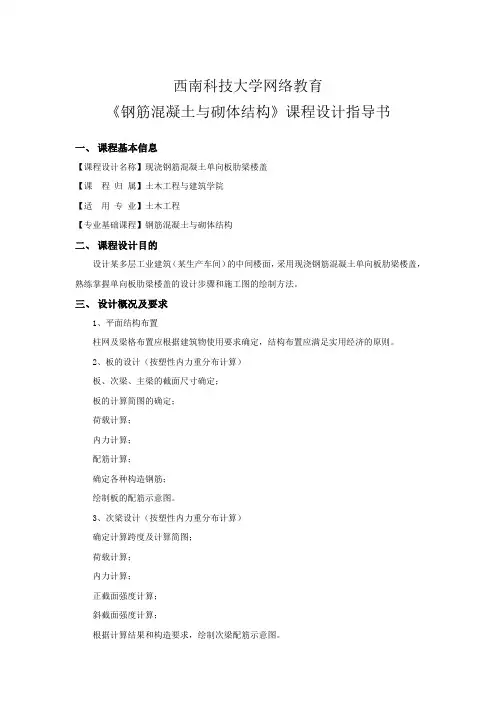

西南科技大学网络教育《钢筋混凝土与砌体结构》课程设计指导书一、课程基本信息【课程设计名称】现浇钢筋混凝土单向板肋梁楼盖【课程归属】土木工程与建筑学院【适用专业】土木工程【专业基础课程】钢筋混凝土与砌体结构二、课程设计目的设计某多层工业建筑(某生产车间)的中间楼面,采用现浇钢筋混凝土单向板肋梁楼盖,熟练掌握单向板肋梁楼盖的设计步骤和施工图的绘制方法。
三、设计概况及要求1、平面结构布置柱网及梁格布置应根据建筑物使用要求确定,结构布置应满足实用经济的原则。
2、板的设计(按塑性内力重分布计算)板、次梁、主梁的截面尺寸确定;板的计算简图的确定;荷载计算;内力计算;配筋计算;确定各种构造钢筋;绘制板的配筋示意图。
3、次梁设计(按塑性内力重分布计算)确定计算跨度及计算简图;荷载计算;内力计算;正截面强度计算;斜截面强度计算;根据计算结果和构造要求,绘制次梁配筋示意图。
4、主梁设计(内力按弹性理论计算) 确定计算跨度及计算简图; 荷载计算; 内力计算; 正截面强度计算; 斜截面强度计算; 主梁吊筋计算;根据计算结果及构造要求绘制主梁配筋示意图。
5、绘制结构施工图四、 设计内容、步骤及要求1、题号第*题(见表1,表中有39道题目,学生可以选择不同的题目,表中长度单位为米) 2、生产车间(图1)的四周外墙均为承重砖墙,内设钢筋混凝土柱,其截面尺寸为350mm ×350mm 。
3、荷载(1)楼面活荷载,单位为2kN/m (见表1) (2)楼面面层:水磨石地面0.652kN/m (3)楼盖自重:钢筋混凝土容重325kN/m γ= (4)平顶粉刷:0.252kN/m 4、材料(1)混凝土:C20、 C25或C30。
(2)钢筋:主梁及次梁受力筋用Ⅱ级钢筋,板内及梁内的其它钢筋可以采用Ⅰ级钢筋或Ⅱ级钢筋。
五、时间安排1、平面结构布置(2学时)2、板的设计(2学时)3、次梁设计(2学时)4、主梁设计(4学时)5、绘制结构施工图(6学时)六、评分标准1、课程设计成果:(1)计算书(2)设计图纸2、课程设计评分依据:设计成果(包括计算书和设计图纸):设计条理是否清晰;设计方案是否正确合理;设计方案的确定是否经过充分论证;设计参数的选择是否正确;设计计算书是否符合规范、内容是否完整、书写是否清楚、层次是否分明;文字是否流畅;设计图纸是否符合规范、满足施工图的要求。

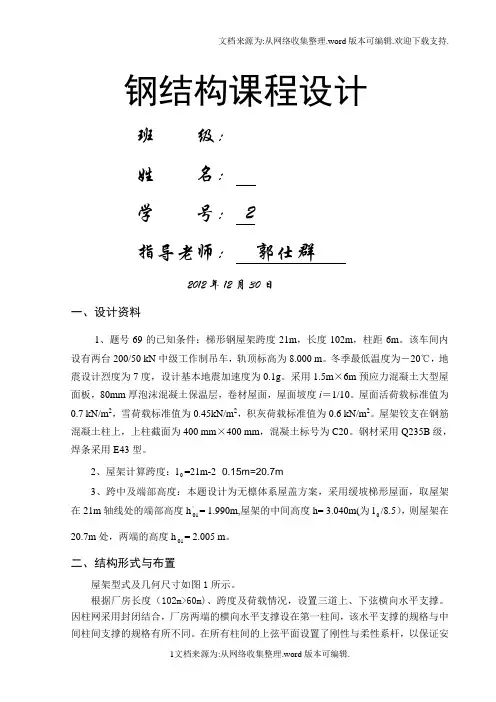

钢结构课程设计班级:姓名:学号:2指导老师:郭仕群2012年12月30日一、设计资料1、题号69的已知条件:梯形钢屋架跨度21m,长度102m,柱距6m。
该车间内设有两台200/50 kN中级工作制吊车,轨顶标高为8.000 m。
冬季最低温度为-20℃,地震设计烈度为7度,设计基本地震加速度为0.1g。
采用1.5m×6m预应力混凝土大型屋面板,80mm厚泡沫混凝土保温层,卷材屋面,屋面坡度i=1/10。
屋面活荷载标准值为0.7 kN/m2,雪荷载标准值为0.45kN/m2,积灰荷载标准值为0.6 kN/m2。
屋架铰支在钢筋混凝土柱上,上柱截面为400 mm×400 mm,混凝土标号为C20。
钢材采用Q235B级,焊条采用E43型。
2、屋架计算跨度:l=21m-2×0.15m=20.7m3、跨中及端部高度:本题设计为无檩体系屋盖方案,采用缓坡梯形屋面,取屋架在21m轴线处的端部高度h'01= 1.990m,屋架的中间高度h= 3.040m(为l/8.5),则屋架在20.7m处,两端的高度h01= 2.005 m。
二、结构形式与布置屋架型式及几何尺寸如图1所示。
根据厂房长度(102m>60m)、跨度及荷载情况,设置三道上、下弦横向水平支撑。
因柱网采用封闭结合,厂房两端的横向水平支撑设在第一柱间,该水平支撑的规格与中间柱间支撑的规格有所不同。
在所有柱间的上弦平面设置了刚性与柔性系杆,以保证安装时上弦杆的稳定,在各柱间下弦平面的跨中及端部设置了柔性系杆,以传递山墙风荷载。
在设置横向水平支撑的柱间,于屋架跨中和两端各设一道垂直支撑。
梯形钢屋架支撑布置如图2所示。
图1 屋架形式及几何尺寸图2 屋架支撑布置6000*17=102000符号说明:SC—上弦支撑XC—下弦支撑CC—垂直支撑GG—刚性系杆LG—柔性系杆三、荷载计算屋面活荷载和雪荷载不会同时出现,计算时,取较大的荷载标准值进行计算。
钢结构课程设计班级:姓名:学号:2指导老师:2012年12月30日梯形钢屋架课程设计一、设计资料(1) 题号72,屋面坡度1:10,跨度30m ,长度102m ,,地点:哈尔滨,基本风压:0.45kN/m 2,基本雪压:0.45 kN/m 2。
该车间内设有两台200/50kN 中级工作制吊车,轨顶标高为8.000m 。
(2) 采用1.5m ×6m 预应力混凝土大型屋面板,80mm 厚泡沫混凝土保护层,卷材屋面,屋面坡度i=1/10。
屋面活荷载标准值0.7kPa ,血荷载标准值为0.1 kN/m 2,积灰荷载标准值为0.6 kN/m 2。
屋架绞支在钢筋混凝土柱上,上柱截面为400mm ×400mm 。
(3) 混凝土采用C20,,钢筋采用Q235B 级,焊条采用 E43型。
(4) 屋架计算跨度:l 0=30m-2×0.15m=29.7m(5) 跨中及端部高度:采用无檩无盖方案。
平坡梯形屋架,取屋架在30m 轴线处的端部高度m h 210.20=',屋架的中间高度h=3.710(为lo/8)。
屋架跨中起拱按500/0l 考虑,取60mm 。
二、结构形式与布置屋架形式及几何尺寸如下图:梯形钢屋架支撑布置如下图:1、荷载计算屋面荷载与雪荷载不会同时出现,计算时取较大值进行计算,故取屋面活荷载0.7 kN/m 2进行计算。
屋架沿水平投影面积分布的自重(包括支撑)按经验公式2(0.120.011)/k g l kN m =+计算,跨度单位为米(m )。
荷载计算表如下:荷载名称标准值(kN/m 2)设计值(kN/m 2) 预应力混凝土大型屋面板 1.41.4×1.35=1.89三毡四油防水层 0.4 0.4×1.35=0.54 找平层(厚20mm) 0.2×20=0.4 0.4×1.35=0.54 80厚泡沫混凝土保护层 0.08×6=0.480.48×1.35=0.648 屋架和支撑自重 0.12+0.011×030=0.450.45×1.35=0.608 管道荷载 0.1 0.1×1.35=0.135永久荷载总和 3.23 4.361 屋面活荷载 0.7 0.7×1.4=0.98 积灰荷载 0.6 0.6×1.4=0.84可变荷载总和 1.31.82设计屋架时,应考虑以下三种荷载组合 (1) 全跨永久荷载+全跨可变荷载:kN F 629.5565.1)82.1361.4(=⨯⨯+=(2) 全跨永久荷载+半跨可变荷载 全跨节点永久荷载:kN F 249.3965.1361.41=⨯⨯=半跨节点可变荷载:kN F 38.1665.182.12=⨯⨯=(3)全跨屋架(包括支撑)自重+半跨屋面板自重+半跨屋面活荷载 全跨节点屋架自重:kN F 47.565.1608.03=⨯⨯=半跨接点屋面板自重及活荷载:kN F 83.2565.1)98.089.1(4=⨯⨯+=(1)、(2)为使用节点荷载情况,(3)为施工阶段荷载情况。
4、内力计算屋架在上述三种荷载组合作用下的计算简图如下:由数解法解得F=1时的屋架各杆件的内力系数(F=1作用于全跨\左半跨和右半跨).然后进行组合,如下表:杆件名称内力系数(F=1)第一种组合F×①第二种组合第三种组合计算杆件内力(kN) 全跨①左半跨②右半跨③F1×①+F2×②F1×①+F2×③F3×①+F4×②F3×①+F4×③上弦AB 0.03 0.03 0.00 1.67 1.67 1.18 0.94 0.16 1.67 BC、CD-10.21-7.67-2.82-567.97 -526.37 -446.92-253.96-128.69-567.97 DE、EF-16.63-11.98-5.18-925.11-848.94-737.56-400.41-224.77-925.11 FG、GH-19.87-13.51-7.08-1105.35-1001.07 -895.85-457.65-291.57-1105.35HI-20.78-13.01-8.64-1155.97-1028.70 -957.12-449.71-336.84-1155.97 IJ、JK-21.24-13.49-8.62-1181.56-1054.61 -974.84-464.63-338.84-1181.56下弦ab 5.40 4.13 1.42 300.40 279.59 135.20 136.22 66.22 300.40 bc13.8210.184.05 768.79 709.17 608.76 338.54 180.21 768.79 cd18.512.976.15 1029.14 938.56 826.84 436.21 260.05 1029.14 de20.4813.417.86 1139.28 1023.48 932.57 458.41 315.05 1139.28 ef19.8110.919.91 1102.01956.23939.85 390.17 364.34 1102.01斜腹杆aB-10.95-8.39-2.85-609.14 -567.20 -476.46-276.61-133.51-609.14 Bb 8.87 6.53 2.60 493.43 455.10 390.73 217.19 115.68 493.43 bD-7.44-5.18-2.52-413.88 -376.86 -333.29-174.5-105.79-413.88 Dc 5.56 3.54 2.25 309.30 276.21 255.08 121.85 88.53 309.30 cF-4.31-2.34-2.2-239.76 -207.49 -205.20 -84.02 -80.40 -239.76 Fd 2.83 1.04 1.98 157.43 128.11 143.51 42.34 66.62 157.43 dH-1.680.08-1.95-93.46 -64.63 -97.88 -2.12 -59.56 -97.88 He0.48-1.121.78 26.70 0.49 48.00 -26.30 48.6048.60-26.30 eg 1.38 3.27-2.0976.77 107.73 19.93 92.01 -46.44107.73-46.44gK2.093.96-2.09 76.77 107.73 19.93 92.01 -46.44 107.73-42.55 gI 0.66 0.68 -0.0336.72 37.04 25.41 21.17 2.84 37.04Aa -0.50 -0.500 -27.81 -27.81 -19.62 -15.65 -2.74 -27.81竖杆 Cb 、Ec -1 -1 0 -55.63 -55.63 -39.25 -31.30 -5.47 -55.63 Gd -1 -1 0 -55.63 -55.63 -39.25 -31.30 -5.47 -55.63 Jg -1 -1 0 -55.63 -55.63 -39.25 -31.30 -5.47 -55.63 Ie -1.51 -1.530 -84.00 -84.33 -58.94 -47.78 -7.74 -84.33Kf 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.005、杆件设计 (1) 上弦杆整个上弦采用等截面,按IJ 、JK 杆件的最大设计内力设计,即 N= -1181.56kN 上弦杆计算长度:屋架平面内:为节间轴线长度,即m l l ox 507.10==屋架平面外:由于屋架为无檩体系,并且认为大型屋面板只起到刚性系杆作用,根据支持布置和内力变化情况,取y l 0为支撑点间的距离,即y l 0=3×1.507=4.521m根据屋架平面外上弦杆的计算长度,上弦截面选用两个不等肢角钢,短肢相并,如图:腹杆最大内力N= -609.14kN ,查表得中间节点板厚度选用12mm ,支座节点板厚度选用14mm 。
设λ=60,查Q235钢的稳定系数表,得807.0=ϕ(由双角钢组成的T 形和十字形截面均属b 类),则需要的截面积为:2395.6809215807.01056.1181mm f N A =⨯⨯=⨯=ϕ需要的回转半径: mm m l i oxx 1.2560507.1===λmm l i oyy 4.7560521.4===λ根据需要A 、x i 、y i 查角钢表,选用2∟180×110×14,肢背间距a=12mm ,则:A=78002mm ,x i =30.8mm ,y i =88.0mm验算:38.510.88452193.488.301507======yoy y x ox x i l i l λλ由于[λ]=150,所以满足细长比要求。
因为x y λλ>,只需求y ϕ,查表得y ϕ=0.847,则MPa MPa MPa A N y 21585.1787800847.01056.11813<=⨯⨯=ϕ 故所选截面符合要求。
(2) 下弦杆整个下弦杆采用同一截面,按最大内力所在的杆计算. N=1139.28kNm l ox 3000=,14850229700==oy l (因跨中有通长系杆),所需截面为:2299.5298.52982151139280cm mm f N A ====选用2∟180×110×12,因ox oy l l >>,故用不等肢角钢,短肢相并,如下图cm i cm i cm cm A y x 75.8,10.3,31.5740.6722==>=3507.16975.8148535077.9610.330000<===<===yy y x x x i l i l λλ故所选截面符合要求。
(3) 端斜杆aB杆件轴力: N= -609.14kN 计算长度: mm l l oy ox 2535==因为oy ox l l =,故采用不等肢角钢,长肢相并,使oy ox l l ≈.选用2∟140×90×10,则A=44.6cm 2,cm i x 47.4=, cm i y 73.3= 71.5647.45.253===x ox x i l λ 96.6773.35.253===yoy y i l λ 因为y x λλ>,只需要求y ϕ,查表得0.764,则MPa MPa A N y 21577.1784460764.01014.6093<=⨯⨯==ϕσ所以所选截面符合要求。
