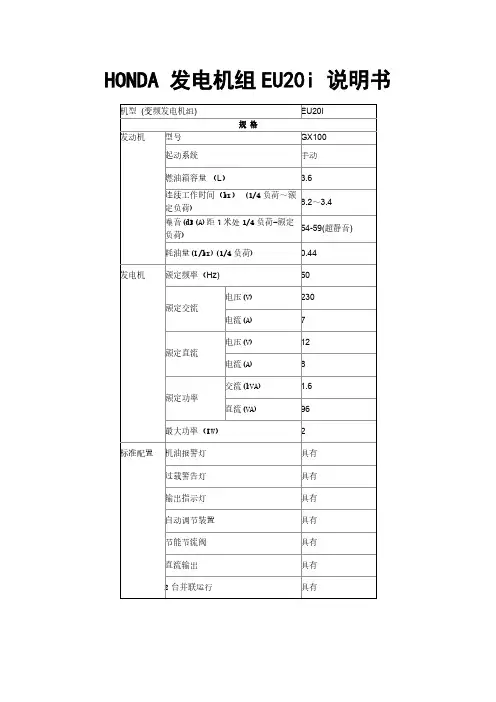

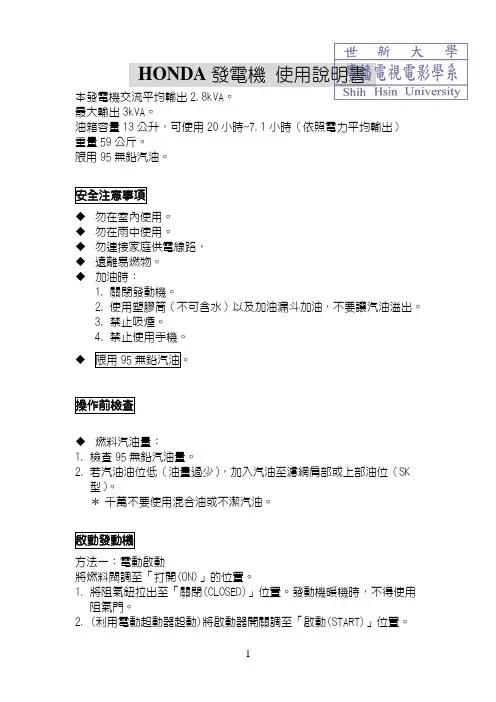

一、安全注意事项1、请勿在室内使用！2、请勿在潮湿的环境使用！3、请勿连接到家庭电路。
4、当水银灯（放电管）及或其它灯熄灭时，待冷却后再打开。
5、请远离易燃物！加油时：关闭发动机！请勿将油溢出！请勿吸烟！二、操作前检查注：每次使用前，请查看发动机周围和底部是否有机油或汽油泄漏迹象。
机油位1、检查机油位。
（建议使用适应于所有气温的机油型号SAE 10W-30）2、如果油位低，请加机油至注入口颈部的低位界线。
燃油位1、检查汽油位。
2、若汽油位低，加汽油至上部油位。
3、千万不要使用混合汽油或不洁汽油。
空气滤清器1.卸下保养罩，再卸下空气滤清器罩。
2.检查空气滤清器滤芯，确认其是清洁的而且处于良好状态。
清洗：清洁滤芯时挤压并吸干水分。
不要扭绞，在机油（4冲程机油）中浸一下，挤压使机油排出，不要扭绞。
3.重新安装空气滤清器滤芯，空气滤清器罩和保养罩。
三、启动发动机1.转动燃油注入口盖通气手柄，顺时针方向完全调至ON位置。
注：当搬运发电机时，应将燃油注入口盖通气手柄调至OFF位置。
2.将发动机开关调至“打开（ON）”位置。
3.轻轻拉起启动抓手直至感到阻力为止，然后用力拉起。
4.把阻风门杆移到打开（OPEN）位置。
5.把阻风门杆移到关闭（CLOSED）位置，发动机暖机时，不得使用阻气门。
机油警告系统机油警告系统用于防止曲轴箱的油量不足所致发动机故障。
若机油警告系统关闭发动机，当操作启动装置时，机油警告指示灯将闪烁，发动机将不运转。
此时，应补充发动机机油。
四、发电机组的使用如下所示，使发电机组在机械和电气方面均保持最佳状态。
为避免因装置故障发生电击，应将发电机组接地。
生态节气门打开生态节气门开关后，通过自动调节发动机的速度来调整到所需的发电机功率。
关闭生态节气门开关后，发动机按照恒定速度运转，保持额定功率。
输出和超载指示灯正常操作情况下，输出指示灯（绿色）保持常亮。
而且，输出指示灯具有简易的计时器功能。
启动发动机时，指示灯根据发电机的累计工作时间如下闪烁：*不闪烁： 0—100小时 *闪烁3次：300—400小时*闪烁1次： 100—200小时 *闪烁4次：400—500小时*闪烁2次： 200—300小时 *闪烁5次：500小时以上如果发电机超载，或如果连接设备发生短路，超载指示灯（红色）将点亮，连接设备的电流将被切断，并且输出指示灯（绿色）将熄灭。
汽油发电机操作方法1.查看发电机的说明书：在开始操作发电机之前，仔细阅读发电机的使用说明书，了解其技术参数、操作方法和安全注意事项。
2.准备工作：a.发电机位置：选择一个平坦、干燥、通风的位置放置发电机，确保离墙、设备和可燃物等安全距离。
b.汽油：检查发电机的油箱，确保油箱中有足够的汽油，根据发电机的要求选择正确的汽油类型。
c.电器设备：将待供电的电器设备连接到发电机的插座，确保连接牢固可靠，不漏电。
3.连接电池：大多数汽油发电机都配置了电池，用于启动发电机。
检查电池的电量，确保电池有足够的电力来启动发电机。
将电池正确连接到发电机，红色线连接正极，黑色线连接负极。
确保电池导线连接稳固，不松动。
4.启动发电机：a.开启油门：将发电机的油门关闭到最低位置。
b.油气开关：将发电机的燃油开关从关闭位置转到开启位置。
c.启动开关：将发电机的启动开关转到启动位置，按下启动按钮，启动发电机。
d.开启油门：当发电机启动后，逐渐将油门转到适当位置，以达到稳定运行的状态。
5.监测发电机运行状况：a.稳定运行：监测发电机的运行状况，确保其稳定运行，没有异常音或振动。
b.电压输出：使用电压表检测发电机的输出电压，确保其稳定在正常范围内。
c.烟雾排放：观察发电机的排气管道，确保排放的烟雾无异常，并符合环境排放标准。
6.停止发电机：a.关闭电器设备：在停止发电机之前，首先关闭连接到发电机的电器设备，避免突然断电。
b.关闭油门：将发电机的油门调至最低位置。
c.关闭油气开关：将发电机的燃油开关转回关闭位置。
d.关闭发电机：将发电机的启动开关转回停止位置。
e.断电：将电池的正负极纽扣拔掉，断开发电机与电池的连接。
7.维护保养：a.清洁发电机：定期清洁发电机外壳、散热器和排气管，确保其良好的散热和通风。
b.更换机油：根据发电机的使用频率和要求，定期更换发电机的机油，确保发电机的润滑和运行效率。
c.检查空气滤清器：定期检查和清洁发电机的空气滤清器，确保发电机的空气流通畅通。
插头A(□)(44芯)处的ECM/PCM输入和输出凹头插头端子侧说明：蓄电池标准电压为12V。
端子号导线颜色端子名称说明信号39 棕BKSWNC(制动踏板位置开关)测试踏板位置开关信号打开点火开关至ON(II)，制动踏板释放：蓄电池电压打开点火开关至ON(II)，制动踏板下压：约0V40 淡绿BKSW(制动踏板位置开关)测试踏板位置开关信号制动踏板释放：约0V制动踏板下压：蓄电池电压41*2淡蓝CRMTCLS(巡航离合器踏板位置开关)测试离合器踏板位置信号打开点火开关至ON(II)，离合器踏板释放：约0V打开点火开关至ON(II)，离合器踏板释放：蓄电池电压42 红WEN(写启动信号) 测试写启动信号打开点火开关至ON(II)：约0V44 粉红S-NET5V(防起动装置串行通信)发送通信信号打开点火开关至ON(II)：脉冲关闭点火开关：约5.0V*2：带巡航控制的手动变速器插头B(△)(44芯)处的ECM/PCM输入和输出凹头插头端子侧说明：蓄电池标准电压为12V。
端子号导线颜色端子名称说明信号1 黑PG2(电源地线) ECM/PCM电路地线任何时间均低于1.0V2 蓝/红EGR(废气再循环阀) 启动EGR阀EGR运转时：负荷控制EGR未运转时：约0V3 黄/蓝PCS(燃油蒸发(EVAP)活性炭罐净化阀)启动EVAP活性炭罐净化阀发动机运转、发动机冷却液温度低于60°C(140 °F)时：蓄电池电压发动机运转、发动机冷却液温度高于60°C(140 °F)时：负荷控制4 黑/白SO2SHTC(辅助加热氧传感器(副HO2S)加热器(传感器2)启动后副HO2S加热器(传感器2)打开点火开关至ON(II)时：蓄电池电压工作温度下发动机运转时：负荷控制7 黄/红OPSW(油压开关) 测试发动机油压信号关闭点火开关时：约0V发动机运转时：蓄电池电压8*1蓝/黄OP2SW(变速箱2档离合器液压开关)测试变速箱2档离合器液压开关输入打开点火开关至ON(II)时：无2档离合器压力时：约5.0V处于2档离合器压力时：约0V9*1黑/红OP3SW(变速箱3档离合器液压开关)测试变速箱3档离合器液压开关输入打开点火开关至ON(II)时：无3档离合器压力时：约5.0V处于3档离合器压力时：约0V10*1蓝SHA(换档电磁阀A) 启动换档电磁阀A 发动机在位置2和D(2、4档)和D3位置(位于2档位)运转时：蓄电池电压发动机在P、R、N和1位置(1、3和5档)和D3位置(位于1、3档)运转时：约0V11*1绿/红SHD(换档电磁阀D) 启动换档电磁阀D 发动机在P和R位置运转时：蓄电池电压发动机在驻车档、R档、空档、1档或D、D3位置(位于1、3、4档)运转时：约0V12*1红/黑APTN(变速箱空档位开关)测试变速箱档位开关N位置信号输入位于N位置时：约0V位于N位置以外的任何位置时：约5.0V13*1蓝/黑ATPP(变速箱驻车档位开关)测试变速箱驻车档位开关位置信号输入位于驻车位置时：约0V位于任何位置时：蓄电池电压14*1白/绿ATPR(变速箱档位开关R)测试变速箱档位开关R位置信号输入位于R位置时：约0V位于R位置以外的任何位置时：蓄电池电压15*1红ATPD3(变速箱档位开关D3)测试变速箱档位开关D3位置信号输入位于D3位置时：约0V位于D3位置以外的任何位置时：蓄电池电压*1：自动变速箱(续)插头B(△)(44芯)处的ECM/PCM输入和输出凹头插头端子侧说明：蓄电池标准电压为12V。
燃油和排放燃油和排放系统专用工具.......................................... 11-2一般故障处理说明 ........................... 11-3DTC故障检修索引 .......................... 11-10 故障症状处理索引 ........................... 11-13 系统说明.......................................... 11-15PGM-FI系统组件位置索引 .................................. 11-61 DTC故障处理................................. 11-63 F-CAN电路故障处理 ...................... 11-162 MIL电路故障处理 ........................... 11-170 DLC电路故障处理.......................... 11-171 喷油嘴的检测 .................................. 11-186 喷油嘴的更换 .................................. 11-187 A/F传感器的更换............................ 11-189 副HO2S的更换 .............................. 11-189 CMP传感器的更换 ......................... 11-190 CKP传感器的更换.......................... 11-190 输出轴(中间轴)速度传感器的更换 ... 11-191 爆震传感器的更换........................... 11-191 MAP传感器的更换 ......................... 11-192 MAF传感器/IAT传感器的更换........ 11-192 ECT传感器1的更换 ...................... 11-193 ECT传感器2的更换 ...................... 11-193 ECM/PCM的更换........................... 11-194电子节气门控制系统组件位置索引.................................. 11-196 DTC故障处理................................. 11-197 APP传感器信号的检查................... 11-236 加速踏板模块的拆卸/安装............... 11-237VTEC组件位置索引.................................. 11-238 DTC故障处理 ................................ 11-239 VTEC系统机油压力故障处理......... 11-255 摇臂油控制阀的拆卸/安装............... 11-258 EOP传感器的拆卸/安装................. 11-258怠速控制系统组件位置索引 ................................. 11-259 DTC故障处理 ................................ 11-260 空调(A/C)信号电路故障处理........... 11-265 交流发电机FR信号电路故障处理.. 11-266 PSP开关信号电路故障处理........... 11-267 制动踏板位置开关信号电路故障处理....................................................... 11-269 怠速检查 ........................................ 11-271 ECM/PCM怠速学习程序................ 11-272 燃油供给系统组件位置索引................................... 11-273 燃油泵电路故障处理........................ 11-275 燃油压力的释放 ............................... 11-279 燃油压力的测试 ............................... 11-281 燃油箱的排空................................... 11-282 燃油管路的检查 ............................... 11-283 燃油管路/快速接头操作前注意事项.. 11-285 燃油管路/快速接头的拆卸................ 11-286 燃油管路/快速接头的安装................ 11-287 燃油箱装置的拆卸/安装 ................... 11-290 燃油压力调节器的更换 .................... 11-292 燃油滤清器的更换............................ 11-292 燃油泵/燃油表发送装置的更换......... 11-293 燃油箱的更换................................... 11-294 燃油表发送装置的测试 .................... 11-295 低燃油液位指示灯的测试................. 11-296进气系统组件位置索引................................... 11-297 DTC故障处理.................................. 11-298 节气门体的测试 ............................... 11-307 节气门体的清洁 ............................... 11-307 空气滤清器的拆卸/安装 ................... 11-308 空气滤清器的检查/更换 ................... 11-308 共振腔的拆卸/安装........................... 11-309 IMT执行器的拆卸/安装 ................... 11-309 IMT阀的更换................................... 11-310 节气门体的拆卸/安装....................... 11-311 节气门体的拆解/重新组装................ 11-312催化转换器系统DTC故障处理 ................................. 11-313 催化转换器的检查 ........................... 11-315 催化转换器的拆卸/安装 ................... 11-315EGR系统组件位置索引 .................................. 11-316 DTC故障处理 ................................. 11-317 EGR阀的更换................................. 11-331 EGR管路的拆卸/安装 ..................... 11-331PCV系统PCV阀的检查.................................. 11-332 PCV阀的更换.................................. 11-332EVAP系统组件位置索引 .................................. 11-333 DTC故障处理................................. 11-334 EVAP系统故障处理........................ 11-338 EVAP双通阀的测试........................ 11-339 EVAP活性炭罐的更换 .................... 11-340 EVAP双通阀的更换........................ 11-340 EVAP活性炭罐净化阀的更换 ......... 11-341专用工具序号工具编号工具名称数量07AAA-SNA0100 燃油泵模块锁紧螺母扳手 107LAA-PT50101 传感器套筒扳手22×90L 107NAJ-P070100 机油压力表附件 107YAJ-0010610 压力表组件 107ZAJ-S5A0101 燃油压力表组件 107ZAJ-S5A0200 机油压力软管 107406-0070002 低压力表 107406-0040004 燃油压力表 107410-5790501 管接头适配器 1一般故障处理说明间歇性故障“间歇性故障”是指系统曾出现过故障，而在检查时却正常。
2006款东风本田思域发动机燃油与排放系统培训手册（5）DTC故障处理(续)DTC U0028：F-CAN故障(总线-关)说明：进行故障处理之前，先记录冻结数据以及所有仪表快摄数据，再查阅一般故障处理说明(见11-3页)。
1. 打开点火开关至ON(II)。
2. 使用HDS清除DTC。
3. 使用HDS检查DTC 或临时DTC。
是否显示DTCU0028？是－如果11-156DTC U0122：F-CAN故障(VSA-ECM/ PCM)说明：进行故障处理之前，先记录冻结数据以及所有仪表快摄数据，再查阅一般故障处理说明(见11-3页)。
1. 打开点火开关至ON(II)。
2. 使用HDS清除DTC。
3. 使用HDS检查DTC或临时DTC。
是否显示DTCU0122？是－进行第4步。
7. 检查VSA控制装置37芯插头1号端子与15号端子之间的导通性。
VSA控制装置37芯插头凹头插头导线侧是否导通？是－使用运行良好的VSA控制装置替换，然后进行第15步，并重新检查。
如果无DTC显示，则更换原来的VSA控制装置，然后进行第15步。
否－排除VSA控制装CANL(红)CANL(白)11-157DTC故障处理(续)9. 关闭点火开关。
10. 断开VSA控制装置37芯插头。
11. 打开点火开关至ON(II)。
12. 测量VSA 控制装置37芯插头28号端子与车身地线之间的电压。
VSA控制装置37芯插头凹头插头导线侧是否为蓄电池电压？13. 关闭点火开关。
14. 检查控制装置37芯插头36号端子与车身地线之间的导通性。
VSA控制装置37芯插头凹头插头导线侧是否导通？是－使用运行良好的VSA控制装置替换，然后进行第15步，并重新检查。
如果无DTC显示，则更换原来的VSA控制装置，然后进行第15步。
否－排除VSA控制装置与车身地线(G202)之间的导线断路故障，然后进行第15步。
15. 重新连接VSA控制装置37芯插头。
16. 打开点火开关至ON(II)。
