凝固偏析

关于偏析概念及分类合金液在铸型中凝固以后，铸件断面各个部分，以及晶粒内部，往往有化学成分不均匀的现象，这就是偏析。

偏析是一种铸造缺陷。

由于铸件各部分化学成分不一致，势必使其机械及物理性能也不一样，这样就会影响铸件的工作效果和使用寿命。

因此，在铸造生产中，必须防止合金在凝固过程中产生偏析。

偏析可分为三种类型，即晶内偏析、区域偏析和比重偏析。

对于某一种合金而言，所产生的偏析往往有一种主要型式，但有时，由于铸造条件的影响，几种偏析也可能同时出现。

一、晶内偏析晶内偏析，又称树枝状晶偏析，简称枝晶偏析。

其特征是同一个晶粒内，各部分化学成分不一致，并且往往在初晶轴线上含有熔点较高的成分多。

如锡青铜在晶粒轴线上往往含铜较多，含锡较少，而枝晶边缘则相反，这就是晶内偏析。

铸件内产生晶内偏析，一般有二个先决条件，第一，合金的凝固有一定的温度范围；第二，合金结晶凝固过程中原子扩散速度小于结晶生长速度。

一般的情况下，合金的凝固温度范围愈大，铸件结晶及冷却速度愈快，则原子扩散愈难于进行完全，晶内偏析现象愈严重。

因此，晶内偏析多产生于凝固温度范围较大，能形成固熔体的合金中。

为了防止某些合金的晶内偏析，可以采取细化晶粒措施，以缩短原子扩散距离；或适当提高浇注温度，延缓冷却速度，以延长原子扩散时间但浇注温度不得过高，否则会造成氧化、吸气、晶粒粗大等弊病。

当铸件内已存在晶内偏析时，可考虑采用长则间的扩散退火热处理，以求得到改善。

二、区域偏析区域偏析，即在整个铸件断面上，各部分化学成分不一致的现象，它主要由于合金进行选择凝固所引起的。

区域偏析可分为正向和逆向偏析正向偏析是熔点较低的成分或合金元素熔质集中在铸件的中心和上部，其含量从铸件边缘至中心逐渐增加。

逆向偏析则相反，熔点较低的成分或合金元素熔质集聚在铸件边缘。

如在铜合金中，硅黄铜易出现正向偏析现象，即铸件中心含硅较多；锡青铜则易产生逆向偏析现象，即铸件表面层含锡较多。

合金在一定温度范围内结晶，是产生区域偏析的基本原因。

凝固微观偏析一、引言凝固微观偏析是材料科学领域一个重要的研究课题，它涉及到合金在凝固过程中溶质元素的微观分布不均现象。

这种现象对于材料的性能，特别是力学性能、耐腐蚀性以及后续加工性能等具有显著影响。

因此，深入理解凝固微观偏析的形成机制、影响因素以及控制方法对于优化材料性能具有重要意义。

二、凝固微观偏析的形成机制在合金凝固过程中，由于溶质元素在固相和液相中的溶解度不同，导致在凝固前沿出现溶质再分配现象。

当凝固速度较快时，溶质元素来不及完全扩散，就会在固相中形成浓度梯度，从而产生微观偏析。

此外，固相和液相之间的密度差异、界面能以及动力学因素等也会导致凝固微观偏析的形成。

三、影响凝固微观偏析的因素1. 合金成分：合金成分是影响凝固微观偏析的主要因素之一。

不同成分的合金具有不同的凝固特性，从而导致不同程度的微观偏析。

一般来说，合金元素含量越高，凝固微观偏析越严重。

2. 冷却速度：冷却速度是影响凝固微观偏析的另一个重要因素。

当冷却速度较快时，溶质元素来不及扩散，容易在固相中形成浓度梯度，导致微观偏析加剧。

相反，当冷却速度较慢时，溶质元素有足够的时间进行扩散，微观偏析程度相对较轻。

3. 温度梯度：温度梯度也是影响凝固微观偏析的重要因素之一。

在凝固过程中，温度梯度的存在会导致热流和溶质流的耦合作用，从而影响溶质元素的分布和微观偏析的形成。

四、凝固微观偏析的控制方法为了降低凝固微观偏析对材料性能的不利影响，研究者们提出了多种控制方法。

以下是一些常用的控制策略：1. 合金成分优化：通过调整合金成分，可以改变合金的凝固特性和溶质分配系数，从而降低微观偏析程度。

例如，添加微量元素或进行合金化处理等。

2. 凝固工艺优化：优化凝固工艺参数，如降低冷却速度、减小温度梯度等，有助于减轻微观偏析程度。

此外，采用先进的凝固技术，如定向凝固、快速凝固等，也可以有效控制微观偏析。

3. 热处理：对凝固后的合金进行适当的热处理，可以促进溶质元素的扩散和均匀化，从而降低微观偏析程度。

凝固过程中的偏析嘿，咱今儿来聊聊凝固过程中的偏析这事儿哈！你说这凝固，就像是一场奇妙的旅程，而偏析呢，就像是旅途中的小插曲。

想象一下，在那凝固的过程中，各种元素就像一群小伙伴，本来应该均匀地分布在一起，快快乐乐的。

可偏不，有些元素就爱搞特殊，非要聚集在一块儿，这就出现偏析啦！就好像一群人去参加聚会，有的人就老是扎堆在一个角落，不愿意到处走走逛逛。

这偏析啊，可不是啥小打小闹的事儿。

它能对材料的性能产生大影响呢！好比说，一块材料本来应该坚固无比，可就是因为偏析，这儿弱了那儿强了，整体质量就不那么可靠啦。

这就好像盖房子，要是砖头分布不均匀，这房子能结实吗？咱再深入说说，偏析有好几种类型呢。

有宏观偏析，那家伙，一出现就是大场面，影响范围可广啦。

还有微观偏析，虽然没那么显眼，但也在偷偷搞小动作呢。

就像一个大家庭里，有那种大大咧咧很显眼的问题，也有一些细微的小摩擦。

那怎么对付这偏析呢？这可得好好琢磨琢磨。

咱可以从源头抓起呀，在材料的制备过程中就多留意，就像照顾小孩子一样，精心呵护，尽量让那些元素乖乖听话，均匀分布。

或者通过一些特殊的工艺手段，来调整它们的分布情况，这就像是给调皮的小伙伴立规矩一样。

而且啊，不同的材料在凝固过程中偏析的情况还不一样呢！有的材料可能比较容易出现偏析，有的就相对好一些。

这就跟人的性格似的，各不相同。

那咱就得根据不同的材料特点，想出不同的应对办法来。

你说这凝固过程中的偏析是不是挺有意思？它虽然有时候会给我们带来些小麻烦，但也正是因为有了它，我们才更要去深入研究，去想办法解决呀！这样才能让我们的材料变得更好，更符合我们的需求。

所以啊，可别小瞧了这小小的偏析，它背后可有大学问呢！咱可得认真对待，好好研究，让它在我们的掌控之中，为我们所用，而不是给我们捣乱哟！。

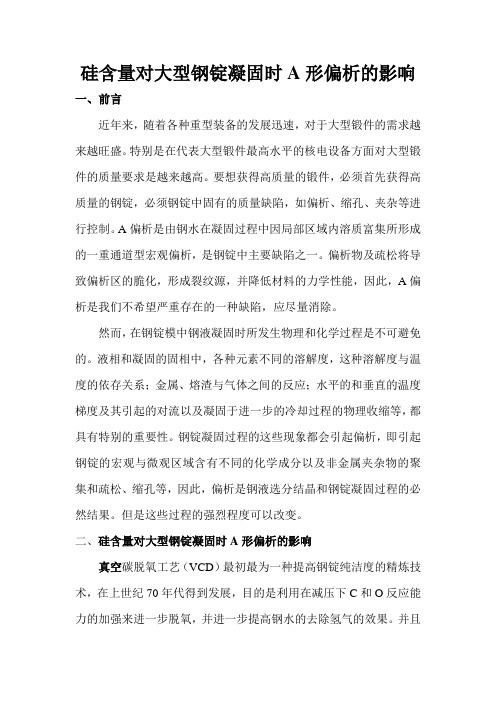

硅含量对大型钢锭凝固时A形偏析的影响一、前言近年来，随着各种重型装备的发展迅速，对于大型锻件的需求越来越旺盛。

特别是在代表大型锻件最高水平的核电设备方面对大型锻件的质量要求是越来越高。

要想获得高质量的锻件，必须首先获得高质量的钢锭，必须钢锭中固有的质量缺陷，如偏析、缩孔、夹杂等进行控制。

A偏析是由钢水在凝固过程中因局部区域内溶质富集所形成的一重通道型宏观偏析，是钢锭中主要缺陷之一。

偏析物及疏松将导致偏析区的脆化，形成裂纹源，并降低材料的力学性能，因此，A偏析是我们不希望严重存在的一种缺陷，应尽量消除。

然而，在钢锭模中钢液凝固时所发生物理和化学过程是不可避免的。

液相和凝固的固相中，各种元素不同的溶解度，这种溶解度与温度的依存关系；金属、熔渣与气体之间的反应；水平的和垂直的温度梯度及其引起的对流以及凝固于进一步的冷却过程的物理收缩等，都具有特别的重要性。

钢锭凝固过程的这些现象都会引起偏析，即引起钢锭的宏观与微观区域含有不同的化学成分以及非金属夹杂物的聚集和疏松、缩孔等，因此，偏析是钢液选分结晶和钢锭凝固过程的必然结果。

但是这些过程的强烈程度可以改变。

二、硅含量对大型钢锭凝固时A形偏析的影响真空碳脱氧工艺（VCD）最初最为一种提高钢锭纯洁度的精炼技术，在上世纪70年代得到发展，目的是利用在减压下C和O反应能力的加强来进一步脱氧，并进一步提高钢水的去除氢气的效果。

并且由于其脱氧产物时候CO气体溢出不会污染钢水而得到应用。

真空碳脱氧工艺（VCD）为了达到C-O反应的激烈，需要钢水处于半镇静钢状态，即要求钢中Si要小于0.1%，否则C-O反应不激烈，影响脱气效果。

事实证明采用真空碳脱氧工艺（VCD）确实是产品的质量得到了提高。

在研究真空碳脱氧工艺（VCD）的过程中人们发现，Si含量降低同时还会明显改善钢锭凝固过程中的A偏析，并由此为锻件带来良好的均匀性和减少脆化倾向等好处，因此低Si钢的应用就更加广泛了。

表1列出了采用低硅钢和正常硅的性能对比（1）表1 低硅法用于不同钢号的效果那么，化学成分大钢锭A偏析有怎样的影响呢？众多的科学家进行了深入的研究。

轴承钢偏析产生的原因
轴承钢偏析是指在轴承钢中出现成分不均匀的现象，通常是指
碳偏析和合金元素偏析。

碳偏析是指在钢中碳含量不均匀，主要原
因有以下几点：
1. 凝固过程中的偏析，在钢铁凝固过程中，由于碳元素的固溶
度随温度的变化而变化，容易导致在凝固过程中碳元素向晶界偏析，从而形成碳偏析。

2. 过高的浇注温度，如果浇注温度过高，会导致钢液中的碳元
素在凝固过程中不充分固溶，从而促进了碳元素的偏析。

3. 过长的凝固时间，凝固时间过长会使得碳元素有更多的时间
向晶界偏析。

合金元素偏析是指合金元素在晶体凝固过程中向晶界偏析，导
致晶体内部和晶界的成分不均匀。

合金元素偏析的原因包括：
1. 晶体生长速度不同，在晶体生长过程中，合金元素的固溶度
随着温度的变化而变化，不同晶体生长速度会导致合金元素向晶界
偏析。

2. 晶界活性差异，晶界通常是合金元素的偏析位点，晶界活性的差异会导致合金元素向晶界偏析。

除了以上原因外，还有一些其他因素可能会导致轴承钢偏析，例如原材料的质量、熔炼工艺、冷却速度等都可能对钢的偏析产生影响。

因此，为了减少轴承钢偏析的产生，需要在生产过程中严格控制原材料的质量、优化熔炼工艺、控制合金元素的含量和加强对凝固过程的监控等措施。

凝固过程中产生宏观偏析的条件一、引言凝固是指物质从液态到固态的过程。

在凝固过程中，由于温度、成分、结构等因素的影响，会产生宏观偏析现象。

本文将从原理、条件和实例三个方面详细介绍凝固过程中产生宏观偏析的条件。

二、原理1. 凝固过程凝固是指物质从液态到固态的过程。

在凝固过程中，物质由于失去热量而形成晶体结构，晶体结构的形成使得原子或分子排列有序，形成了具有一定性质和形态的晶体。

2. 宏观偏析宏观偏析是指在凝固过程中，由于温度、成分、结构等因素的影响，在晶体内部或表面出现成分不均匀现象。

它是晶体中局部组织结构和化学组成差异所造成的结果。

三、条件1. 温度梯度温度梯度是指液相和固相之间存在着明显的温差。

在凝固前期，液相温度高于其周边区域，因此会向周边区域散热，形成温度梯度。

当温度梯度达到一定程度时，就会出现宏观偏析现象。

2. 成分偏离成分偏离是指凝固过程中，由于化学组成的差异，导致晶体中某些区域的成分与整体不同。

这种偏离可以是由于溶质浓度的变化、原子半径的差异、原子电荷数目的不同等因素引起。

3. 晶体结构晶体结构是指晶体内部原子或分子的排列方式。

在凝固过程中，由于晶体结构不同区域的组织结构和化学性质不同，因此会出现宏观偏析现象。

四、实例1. 铜合金凝固过程中的宏观偏析在铜合金凝固过程中，由于铜和其他元素之间存在着化学亲和力差异，在凝固过程中会产生宏观偏析现象。

例如，在铜-镍合金凝固过程中，镍元素在晶界处富集，而铜元素则在晶内富集。

2. 钢凝固过程中的宏观偏析在钢凝固过程中，碳元素是影响钢性能的重要因素。

在凝固过程中，由于温度梯度、成分偏离等因素影响，会导致钢中碳元素的宏观偏析现象。

例如，在低碳钢凝固过程中，由于碳元素在晶界处富集，因此晶界处的硬度和脆性更高。

五、总结本文从原理、条件和实例三个方面详细介绍了凝固过程中产生宏观偏析的条件。

温度梯度、成分偏离和晶体结构是产生宏观偏析的主要条件。

在工业生产和科学研究中，我们需要认真研究这些条件，并采取相应措施来消除或利用它们，以达到优化材料性能的目的。
