基于单片机的篮球记分器

基于单片机的篮球计时计分器设计设计篮球计时计分器是一种用于篮球比赛计时和计分的设备。

基于单片机的篮球计时计分器设计可以实现自动计时、计分、显示比分等功能，使得篮球比赛更加准确和便捷。

本文将介绍基于单片机的篮球计时计分器的设计和实现。

设计思路：基于单片机的篮球计时计分器主要由显示模块、计时模块、计分模块、控制模块等组成。

其中，显示模块用于实时显示比赛时间和比分情况；计时模块用于计时并显示剩余时间；计分模块用于记录比赛双方的得分情况；控制模块用于整合各个模块的功能和控制比赛的进行。

首先，我们需要选择一款适合的单片机来实现篮球计时计分器。

一般情况下，AT89S52是比较常用的单片机，它具有较强的计算和控制能力，可以满足篮球计时计分器的需求。

接下来，我们需要确定显示模块的类型。

一种常见的显示模块是七段数码管，用于显示比赛时间和比分情况。

七段数码管可以通过单片机的IO口进行控制，显示时间和比分的变化。

计时模块可以通过在单片机中设置定时器来实现。

定时器可以定期产生一个中断信号，通过处理中断信号来实现计时功能。

可以设置定时器的初值和中断次数来实现精确的计时。

计分模块可以通过增加加减分按钮和设置相关的IO口来实现。

当按下加分按钮时，计分模块将调用相应的函数来增加得分；当按下减分按钮时，计分模块将调用相应的函数来减少得分。

计分模块还可以实现显示当前比分的功能。

控制模块是整个篮球计时计分器的核心模块。

通过对各个模块的控制和操作，实现比赛的正常进行。

控制模块还可以增加暂停和继续比赛的功能，通过设置相应的标志位来实现。

接下来，我们需要根据设计思路进行硬件电路的连接和单片机程序的编写。

硬件电路的连接包括七段数码管的连接、计时器连接、按钮连接等。

单片机程序的编写需要包括显示模块的控制程序、计时模块的中断处理程序、计分模块的加减分函数等。

最后，我们需要进行测试和优化。

测试可以通过模拟篮球比赛的环境，模拟时间和比分的变化，检查计时计分器的功能是否正常。

编号毕业实践报告题目基于单片机的篮球赛计时计分器设计学生姓名姜韬学号 07110414专业通信技术班级 071104指导教师刘佳2010年 5 月目录摘要 (4)第一章绪论 (5)1.1 引言 (5)1.2 选题的背景和意义................................................................... .. (5)第二章设计的总体方案 (6)2.1 系统构成框图 (6)2.2 器件选择 (6)2.3 基本功能介绍 (7)2.3.1 赛程时间设置 (7)2.3.2 赛程时间启动/停止设置 (7)2.3.3 比分交换控制 (7)2.3.4 比分刷新控制 (7)2.3.5 24s显示控制 (7)2.3.6 计时计分显示 (8)2.3.7 计时结束后报警 (8)第三章硬件部分设计 (9)3.1 AT89C51单片机 (9)3.1.1 AT89C51功能特性 (9)3.2 计时电路设计 (9)3.2.1显示器及其接口 (9)3.2.2 定时器/计数器 (15)3.2.3 报警电路 (18)3.2.4 计时电路 (19)3.3 计分电路设计 (19)3.3.1 串行接口 (19)3.3.2比分校正控制电路 (23)3.3.3 计分电路 (23)3.4 计时计分器的工作过程 (24)第四章系统的软件设计 (26)4.1 主程序 (27)4.1.1 主程序流程图 (27)4.1.2 主程序 (28)4.2 中断程序设计 (32)第五章系统调试 (34)结束语 (35)致谢 (36)参考文献 (37)附录 (38)基于单片机的篮球赛计时计分器设计摘要随着单片机在各个领域的广泛应用，许多用单片机作控制的球赛计时计分器也应运产生，如用单片机控制LCD液晶显示器的计时计分器，用单片机控制LED七段显示器的计时计分器等等。

本设计的篮球赛计时计分器以AT89C51单片机为核心元件，利用它内部的计数器T0完成比赛的计时，通过7段共阴LED来显示比分和时间。

摘要随着电子产品的逐渐发展，单片机在电子产品中占据着越来越重要的部位，篮球计时计分器就是以单片机为核心，分为计时电路，计分电路，时间暂停以及修改时间的，倒计时提醒电路，复位电路等。

在篮球比赛中作为记录比分和时间的重要依据[1]。

计时电路：根据篮球比赛的时间要求，设置好比赛的规定时间，通过编程，在显示器上显示出来，进而连接在大屏幕上，可供观众观看。

计分电路：在比赛开始后，每对进一个球，都会要有相应的得分，通过程序的设定也要把比分显示在显示器上，以便能够实时的传递给观众。

时间暂停和修改时间电路：在比赛过程中，可能会发生一些事情，需要更改时间或暂停时间，在这里我们选择应用按键的方式来改变比赛的时间。

复位电路：是单片机本身的外接电路，当程序进入死循环是或想要实现的功能没实现时，我们可以尝试着进行复位，看电路是否可以正常工作。

倒计时提醒电路：在比赛的最后，为了让运动员有心理准备，我们设置了倒计时提醒功能，在最后十秒时用蜂鸣器发声来提醒运动员，比赛即将结束。

本次实验通过以51单片机为核心，LCD显示屏进行显示，通过Proteus软件进行仿真，得到了预期的结果。

关键词：单片机；显示器；按键；ProteusAbstractWith the gradual development of electronic products, electronic products, SCM occupyan increasingly important part of basketball time points is microcontroller as the core, into the timing circuit, scoring circuit, time pause and modify time countdown Alert circuit, reset circuit.Timing circuit: According to the time requirements basketball game, good game settings specified time, through programming, show up on the display, and then connected to the big screen for the audience to watch.Scoring circuit: After the start of the game, for each goal scored will have the appropriate score, by setting the score of the program is displayed on the display should to be able to transfer to the audience in real time.Time to pause and modification time circuit: during the game, something might happen, you need to change the time or pause time, where we choose to apply the key ways to change the game time.Reset circuit: the external circuit microcontroller itself when the program enters an infinite loop or function you want to achieve is not achieved; we can try to reset, to see whether the circuit is working properly.Countdown to remind Circuit: In the last game, in order to allow the athletes have been psychologically, we set the countdown reminder, in the final ten seconds with a small light flashes to remind players, the game is about to end.The experiments with 51 microcontroller core, LCD screen display, through the Proteus simulation software, to get the desired results.Keywords: microcontroller; monitor; button; Proteus目录摘要 (I)Abstract (I)1.1 目的及意义 (1)1.1.1设计（论文）的目的 (1)1.1.2设计（论文）的意义 (1)1.2 研究现状 (2)1.3 论文的主要工作 (2)1.4 章节安排 (2)第2章设计方案 (3)2.1 设计要求 (3)2.2 设计思路 (3)2.3 系统的硬件框图 (3)第3章器件介绍 (5)3.1 AT89C51单片机 (5)3.1.1 简介 (5)3.1.2主要功能 (6)3.1.3管脚说明 (6)3.2 LCD1602显示器 (8)3.2.1 DS1602的特性 (8)3.2.2管脚功能 (9)3.3 晶振 (10)3.4 蜂鸣器 (10)3.4.1 蜂鸣器的分类 (11)3.4.2 蜂鸣器的驱动方式 (12)3.5 排阻 (13)3.6 按键 (14)3.7 三极管 (14)3.7.1 三极管的分类 (15)3.7.2 三极管的工作状态 (15)3.8 电容 (16)第4章软件设计 (17)4.1 Proteus软件 (17)4.2 Keil软件 (18)4.2.1 Keil C51单片机软件开发的整体结构 (19)4.3 Proteus仿真实验结果 (20)4.3.1 时间显示 (21)4.3.2 分数显示 (22)4.3.3 倒计时功能 (23)4.3.4 24秒报警电路 (24)4.3.5 第二小节比赛 (25)4.3.6 交换电路 (26)4.3.7 按键电路 (26)4.3.8 复位电路 (27)4.3.8 晶振电路 (28)第5章硬件设计 (29)5.1 Protel DXP 软件 (29)5.2 Protel 原理图 (30)5.2.1 原理图绘制的步骤 (30)5.3 PCB版图 (31)5.4制板 (32)5.5 焊接、调试 (32)5.6实物图 (32)结论 (35)致谢 (36)参考文献 (37)第1章绪论1.1目的及意义1.1.1设计（论文）的目的随着科学技术的发展，单片机在我们生活中越来越被广泛的使用，由于单片机的集成度高，功能强，通用性好，具有体积小，重量轻，能耗低，价格便宜，可靠性高，抗干扰能力强和使用方便等优点使单片机迅速得到广泛的应用，现在已经成为各种电子产品中的关键部分。

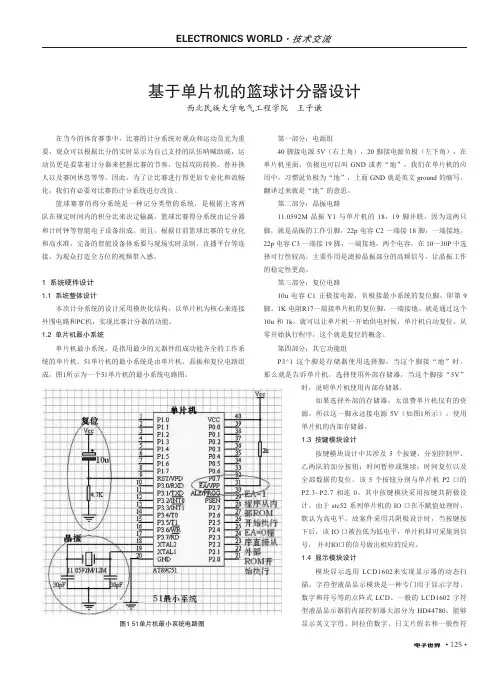

• 125•在当今的体育赛事中，比赛的计分系统对观众和运动员尤为重要，观众可以根据比分的实时显示为自己支持的队伍呐喊助威，运动员更是要靠着计分器来把握比赛的节奏，包括攻防转换、替补换人以及赛间休息等等。

因此，为了让比赛进行得更加专业化和流畅化，我们有必要对比赛的计分系统进行改良。

篮球赛事的得分系统是一种记分类型的系统，是根据主客两队在规定时间内的积分比来决定输赢。

篮球比赛得分系统由记分器和计时钟等智能电子设备组成。

而且，根据目前篮球比赛的专业化和高水准，完备的智能设备体系要与现场实时录制、直播平台等连接，为观众打造全方位的视频带入感。

1 系统硬件设计1.1 系统整体设计本次计分系统的设计采用模块化结构，以单片机为核心来连接外围电路和PC 机，实现比赛计分器的功能。

1.2 单片机最小系统单片机最小系统，是指用最少的元器件组成功能齐全的工作系统的单片机。

51单片机的最小系统是由单片机、晶振和复位电路组成。

图1所示为一个51单片机的最小系统电路图。

第一部分：电源组40 脚接电源 5V （右上角），20 脚接电源负极（左下角），在单片机里面，负极也可以叫 GND 或者“地”，我们在单片机的应用中，习惯说负极为“地”，上面 GND 就是英文 ground 的缩写，翻译过来就是“地”的意思。

第二部分：晶振电路11.0592M 晶振 Y1 与单片机的 18，19 脚并联，因为这两只脚，就是晶振的工作引脚，22p 电容 C2 一端接 18 脚，一端接地，22p 电容 C3 一端接 19 脚，一端接地，两个电容，在 10～30P 中选择可行性较高，主要作用是滤掉晶振部分的高频信号，让晶振工作的稳定性更高。

第三部分：复位电路10u 电容 C1 正极接电源，负极接最小系统的复位脚，即第 9 脚。

1K 电阻R17一端接单片机的复位脚，一端接地。

就是通过这个 10u 和 1k ，就可以让单片机一开始供电时候，单片机自动复位，从零开始执行程序，这个就是复位的概念。

基于单片机的篮球计分器设计（C语言）篮球比赛是一项充满激情和竞争的体育运动，而比赛中的计分系统则是至关重要的。

为了简化裁判员的工作，提高比赛的进行效率，我们需要设计一个基于单片机的篮球计分器。

本文将基于C语言来设计一个简单而实用的篮球计分器，并且通过详细的步骤和代码解释来展示整个过程。

一、需求分析在设计篮球比赛计分器时，我们首先要明确需求，包括但不限于：1. 计分功能：能够记录两支球队的得分，并且在比赛进行中能够进行加减分操作。

2. 计时功能：能够记录比赛的时间，并在比赛开始和结束时进行提示。

3. 显示功能：能够在LED或LCD上清晰地显示比赛的得分和时间。

4. 操作功能：提供简单的按钮操作来实现计分和计时的控制。

二、硬件设计基于需求分析，我们需要准备以下硬件设备：1. 单片机：选择一款常见的单片机，如STC89C52或者Arduino等。

2. 显示器件：可以选择LED数码管、LCD液晶显示器等。

3. 按钮开关：用于进行得分和时间的控制操作。

4. 电源供应：提供单片机和显示器件所需的电源。

三、软件设计1. 硬件连接：将单片机与显示器件、按钮开关进行合理的连接。

2. 编码开发：编写C语言程序，实现计分、计时和显示功能。

3. 调试测试：通过单片机仿真器或者实际硬件进行测试，确保程序的稳定可靠。

4. 优化完善：根据测试结果进行程序的优化和完善，确保篮球计分器能够满足实际比赛需求。

四、C语言程序设计在C语言程序设计过程中，我们需要着重考虑以下几个方面：1. 硬件端口定义：定义单片机与显示器件、按钮开关的硬件端口连接。

2. 初始化设置：初始化单片机和显示器件，包括显示模式、按键响应等。

3. 计分功能实现：编写加减分的逻辑判断和显示更新代码。

4. 计时功能实现：编写定时器中断和计时显示更新代码。

5. 用户操作响应：编写按钮按键中断的响应代码，实现得分和时间的控制。

五、程序调试在程序编写完成后，需要进行充分的调试测试，以确保程序的稳定性和可靠性。

宁波技师学院课程设计报告设计课题：单片机——篮球计分器专业班级：学生姓名：指导教师：宁波技师学院电气技术系二零一三年9月摘要进入21世纪，伴随着电子，信息通信技术的应用与普及开发，人们对电子技术的要求也越来越高。

目前嵌入式单片机渗透到我们生活的各个领域，按照历史性、本质性普遍性要求，嵌入式系统应定义为：“嵌入到对象体系中的专用计算机系统”。

对于嵌入式即可分软件部分和硬件部分。

以MCU为核心，就是各种各样的单片机，是嵌入式硬件部分的实现方式之一，它主要是因为把处理器和存储器等部件集成在一块芯片上。

在探索单片机的发展道路时，有过两种模式，即“Σ模式”与“创新模式”。

“Σ模式”将通用计算机系统中的基本单元进行裁剪后，集成在一个芯片上，构成单片微型计算机“创新模式”则完全按嵌入式应用要求设计全新的，满足嵌入式应用要求的体系结构、微处理器、指令系统、总线方式、管理模式等。

Intel公司的MCS-48、MCS-51就是按照创新模式发展起来的单片形态的嵌入式系统。

MCS-51是在MCS-48探索基础上，进行全面完善的嵌入式系统，成为单片嵌入式系统的典型结构体系。

体育比赛计分器是对体育比赛过程中所产生的比分等数据进行快速采集记录、加工处理、传递利用的工具。

篮球比赛的计分器是一种得分类型的工具。

它由计分器等多种电子设备组成。

虽然篮球比赛中很早就开始研究应用了电子计分器，通常都是利用模拟电子器件、数字电子器件或是模拟、数字混合组成的，其稳定性和高准确度计分仍存在一些问题。

以单片机为核心的篮球比赛计分器，计分准确，具有体积小，重量轻，能耗低，价格便宜，可靠性高，抗干扰能力强和使用方便等独特的优点。

目录一总体设计方案 (3)1.1系统设计方案 (3)1.2系统结构框图 (4)二系统硬件设计 (4)2.1晶振电路 (5)2.2复位电路 (5)2.3数码管电路 (7)2.4LED指示电路 (8)2.5按钮加分电路 (6)三软件设计 (7)3.1主流程图 (7)3.2程序图 (9)四制作与调试 (18)五结论 (19)六致谢 (20)附录1 系统实物原来图 (21)2实验原理图 (23)3系统仿真图 (24)4PCB原理图 (25)5分工表 (29)一总体设计方案1.1系统设计方案篮球计分系统主要由：复位电路、晶振电路、数码管显示电路、LED灯指示输赢电路、甲乙加分电路等部分电路组成。

可编辑修改精选全文完整版基于单片机的篮球赛计时计分器的设计一系统设计方案1.1 设计题目篮球计时计分器1.2 系统功能要求本系统可实现功能如下：（1）主控部分：选择单片机为核心元件构成系统。

（2）计时部分：能记录整个赛程的比赛时间，并能修改时间、暂停时间。

（3）计分部分：能随时刷新甲、乙两队在整个赛程中的比分。

（4）中场交换比赛场地时，能交换甲、乙两队比分的位置。

（5）比赛时间结束时，能发出报警指令。

1.3 系统总体方案设计本设计由AT89C51编程控制LED七段数码管作球赛计时计分系统具有赛程定时设置、赛程时间暂停、性能稳定、操作方便且易携带等特点。

1.3.1系统设计方案论证本设计是基于89C52单片机的键盘控制及显示电路设计，从系统的设计功能上看，系统可分为两大部分，即键盘输入控制部分和显示部分，对于每一个部分都有不同的设计方案，起初我拟订了下面两种方案：第一种方案：键盘控制采用矩阵扫描键盘，可以用普通按键构成4×4矩阵键盘，直接接到89C51单片机的P0口，高四位作为行，低四位作为列，通过软件完成键盘的扫描和定位。

显示部分采用动态显示，采用移位寄存器74LS164和译码器74LS138通过显示驱动程序驱动七段数码管显示。

此方案成本低，所用到的两个外围芯片价格都很低廉，而且单片机的I/O口占用较少，可以节约单片机接口资源。

第二种方案：键盘控制采用独立是式键盘，每个按键的"接零端"均接地，每个按键的"测试端"各接一条输入线，通过检测输入线的电平状态就可以很容易地判断哪个键被按下了，这种方法操作速度高而且软件结构很简单。

这种方法比较适合按键较少或操作速度较高的场合。

显示部分采用静态显示方法，所谓静态显示，就是每一个显示器都要占用单独的具有锁存功能的接口用于笔划段字形代码。

这样单片机只要把要显示的字形代码发送到接口电路，就不用管它了，直到要显示新的数据时，再发送新的字形码，因此，使用这种方法单片机中CPU 的开销小。

1 概述............................................ 错误!未定义书签。

1.1 研究背景................................... 错误!未定义书签。

1.2 基本功能及设计思绪......................... 错误!未定义书签。

2 总体方案设计.................................... 错误!未定义书签。

2.1 方案选取...................................... 错误!未定义书签。

2.2 总体设计...................................... 错误!未定义书签。

3 硬件电路设计.................................... 错误!未定义书签。

3.1 电源电路................................... 错误!未定义书签。

3.2 晶振电路................................... 错误!未定义书签。

3.3 键盘电路................................... 错误!未定义书签。

3.4 复位电路................................... 错误!未定义书签。

3.5 显示电路................................... 错误!未定义书签。

4 系统软件设计.................................... 错误!未定义书签。

4.1 主程序设计................................. 错误!未定义书签。

4.2 加分程序设计............................... 错误!未定义书签。

4.3 互换程序设计............................... 错误!未定义书签。

基于STC89C51单片机的篮球计时计分器的设计摘要随着科技的日益发展进步，单片机技术已经被广泛应用在科研、工作等重要领域内，目前也已经普及到我们的日常生活中，扮演着十分重要的角色。

本次设计是基于单片机的篮球计分器，以基本篮球规则为依据，设计结构简单且方便操作，对篮球比赛实现实时控制。

此次设计的计分器总共包括四个模块，他们是24秒显示、计时器、记分器、计节器。

实现的功能是：24秒显示能按键控制24秒计时器，当控球时间超过24秒时，可发出报警信号。

计时器可按键调节，可以随时暂停计时，暂停比赛，在每节结束和全场结束时报警。

记分器记录两队的积累分数，可通过按键分别加1、2、3分。

设计分为硬件设计和软件设计。

硬件设计的主要包括的是：LED数码管显示、按键控制系统设计以及辅助功能的设计。

软件设计包括：功能选择、倒计时的实现。

本文主要介绍了用单片机设计实现篮球计分器的整个流程，采用C语言编写程序。

设计引用MAX7219专用LED驱动芯片，解决了多位LED数码管同时显示的问题。

其中时间显示和比分显示部分由两组共阴极LED数码管显示。

时间显示部分可以以分为单位进行计时调整。

比分显示部分可以实现在半场结束后手动换场，两个显示模块均采用动态扫描方式进行显示。

按键控制部分采用独立按键，共设八个按键，实现调整分数、调整时间、比赛的开始/暂停、复位键和交换场地键等功能。

报警部分由蜂鸣器加三级管驱动，实现了发出按键声音和结束报警的功能。

采用单片机控制使这个系统按键操作使用简单，安装方便。

解决了篮球比赛计数器的安装问题，节约了线材，适合在各种规模的体育场馆使用，完全可以代替传统的用钟表进行计时的方法，当然稍加改动也可以用于其他球类比赛，是体育器材向智能化发展的一个实例。

关键词:STC89C51单片机；温度控制；恒温箱；DS18B20AbstractWith the increasing development of advances in technology, chip technology has be en widely applied in the important areas of research, work, etc., now also has spread int o our daily lives, it has developed into a more mature technology, the design will focus on SCM medical incubator temperature control system to do in-depth research. Smart th ermostat not only have a number of functions, which are extremely versatile. It can not only make the upper limit for the precise control of temperature control, but when the te mperature is not set within the range of time, but also through the relay to drive the co rresponding load of work, and at the same time the buzzer and warning lights will issue a warning signal, a very intelligent.Most of microcontroller-based incubator temperature control system is in use in lab oratory, industrial, pharmaceutical, agriculture. In the laboratory especially biological labor atories, we have to get more accurate experimental data, for constant temperature test en vironment demanding. So for the laboratory, the role of the incubator is very important. In the industrial production process, we incubator for relatively more stringent requiremen ts, such as heat, cold treatment products, etc., directly affect the quality of the product. I n medicine medical incubator is mainly used for storing drugs and reagents, transport, vaccines, Refrigerated blood, warmed dialysate, saline warming the like. From the above we can clearly see the important role of the incubator. In agriculture greenhouse, the te mperature control system is essential for the growth of crops for agriculture, so that all aspects of life in the temperature control system is always in a very important position.Keywords: MCU—80C51; Incubator; Temperature control目录摘要..................................... 错误!未定义书签。

毕业论文毕业论文基于单片机的篮球计时计分器设计摘要：本设计是基于AT89C51单片机的篮球计时计分器，利用7段共阴LED作为显示器件。

在此设计中共接入了1个四位一体7段共阴LED显示器，2个三位一体7段共阴LED显示器，前者用来记录赛程时间，其中2位用于显示分钟，2位用于显示秒钟，后者用于记录甲乙队的分数，每队2个LED显示器显示范围可达到0~999分。

赛程计时采用倒计时方式，比赛开始时启动计时，直至计时到0为止。

为了配合计时器和计分器校正调整时间和比分，我们特定在本设计中设立了7个按键，用于设置，调整时间，启动，调整分数和暂停等功能。

采用单片机控制是这个系统按键操作使用简洁，LED显示，安装方便。

关键词：单片机 ； 计时 ； 计分 ； 显示器 ； 接口关键词Design of Basketball timing Scoring Device Based onSCMAbstract：The design is based on AT89C51 microcontroller timing basketball scoring device, the use of 7 as a common cathode LED display.In this design, the CPC has an access to one of four 7-segment common cathode LED display, 2 Trinity 7 common cathode LED displays, the former is used to record the race of time, of which 2 used to display the minutes, 2 seconds to displayminutes, which is used to record scores and B teams, each team two LED display shows the range of 0 to 999 points can be achieved.Schedule time with the countdown mode, the game starts the beginning of time until the timer to 0 so far.To cope with calibration timer and scoring device to adjust the time and score, we design a specific set in the 7 buttons, for setting, adjusting the time, start, adjust the score and pause functions.The system uses single chip control is to use simple button operation, LED display, easy to install.Key words：microcontroller ；timer ；score；display ；interface目 录1绪论 (1)2系统方案说明 (3)2.1 方案选择 (3)2.1.1 篮球赛计时计分器设计的现状 (3)2.1.2系统总体设计方案 (3)3统硬件电路设计 (7)3.1篮球赛计时计分器电路工作过程 (8)3.2系统硬件电路组成 (8)3.2.1 主要器件选择及介绍 (8)3.2.2显示模块 (17)3.2.3报警模块 (17)3.2.4时钟电路模块 (18)3.2.5 复位电路模块 (19)3.3篮球赛计时计分电路原理图 (19)4 软件编程及调试 (20)4.1 软件总体设计方案 (21)4.2 软件设计具体过程 (22)4.2.1延时模块设计 (23)4.2.2 显示时间,分数子程序模块设计 (23)4.2.3 按键控制子程序设计模块 (27)4.2.4 中断程序设计模块 (35)4.2.5 主函数设计模块 (37)总结 (41)致谢 (43)参考文献 (45)1绪论随着单片机在各个领域的广泛应用，许多用单片机做控制的球赛计时计分系统也应运而生，如用单片机控制LCD液晶显示器计时计分器，用单片机控制LED 七段显示器计时计分器等。

毕业论文（设计）题目基于单片机的篮球计时记分器设计内容提要随着单片机在各个领域的广泛应用，许多用单片机作控制的球赛计时计分器也应运而生，如用单片机控制LCD液晶显示器的计时计分器，用单片机控制LED七段显示器的计时计分器等。

本设计以基本篮球规则为依据，可对篮球比赛实现实时控制，解决篮球比赛时计分与计时的问题。

该装置包含硬件设计和软件编程，主要是以AT89C51单片机为核心元件，编程控制LED七段数码管作显示的球赛计时计分系统，计时部分采用CD4511（七段BCD码译码器）进行硬件译码；计分部分采用CD4094（8位移位存储总线寄存器）作为串行口扩展显示器接口，并利用74LS21（双四输入与门）来实现比分的刷新功能。

报警部分采用蜂鸣器为音响器件。

该系统具有赛程定时设置，赛程时间暂停，及时刷新甲、乙双方的成绩以及赛后成绩暂存等功能。

且价格低廉、操作简单、携带方便，适合学校单位举办友谊比赛等赛事的计时计分辅助工具。

关键词单片机；篮球赛计时；篮球赛计分；显示Design of Timing and Scoring of Basketball Competition Based on microcontrollerAuthor: yang lu Tutor: wang danAbstractWith a wide range of SCM applications in various fields, many with a sinle chip timing for the control of the game scoring device have emerged, such as liquid crystal display LCD with MCU control the timing of scoring device, LED seven segment display with MCU timing control points and more.This design based on the basic rules of basketball, the game of basketball can achieve real-time control, total points and timing can be solved in the game of basketball. The device includes hardware design and software programming, mainly based on AT89C51 MCU as the core components, and programmed to control the LED segment digital tube for the display of the game time scoring，Part time using CD4511 (seven segment BCD decoder) for hardware decoding; scoring part is CD4094 (8-bit shift register storage bus) serial port expansion, monitor port, and use 74LS21 (Dual four-input AND gate) to achieve the score of the refresh function. Buzzer to sound the alarm part of the device used. The system is set up with the schedule from time to time, schedule time to pause, refresh in time A, B, and after the two sides achieved a temporarysuccess functions. It is inexpensive, stable performance, easy to operate and easy to carry and so on. A wide range suitable for all types of schools or small groups as time-points race.key wordsMCU; basketball time; basketball scoreboard; Show目录错误！未找到引用源。

单片机实训——基于单片机的篮球计分器设计班级：电子09-2班指导老师：王先彪组员：陈燕黄利平李剑锋学号：0505090213 0505090219 0505090247摘要传统的篮球计分器计分过程都是由人工完成，计时精度不能达到要求，而计分完全由人工通过翻计分簿的方法来完成，不但浪费人力，还导致计分的实时性差，不能把比赛的最新动态呈现给观众。

为了避免以上的现象发生，我们小组设计了基于A T89C51单片机的篮球计分器，其计时精度高，并且能够及时带给观众实时的比赛动态。

该计分器拥有多个开关按键，能够迅速地进行比分加减，时间的调整，并且通过L C D显示出结果来。

1.A T89单片机介绍A T89C51A T M E L公司生产的低电压，高性能的C M O S8位单片机，片内含4K的可反复擦写的只读程序存储器和256B随机存取数据存储器，器件采用A T M E L公司的高密度、非易失性存储技术生产，与标准的M C S-51指令系统及8052产品管脚兼容，适用于许多较为复杂的控制应用场合。

其时钟电路由A T89C51的18、19管脚的时钟端（X T A L1及X T A L2）以及12M H z 晶振、30p F的电容组成，采用片内振荡方式。

复位电路采用简易的上电复位电路，主要由电阻，电容、开关组成，分别接至A T89C51的R S T复位输入端。

时钟电路复位电路2.设计目的以及设计意义2.1设计并制作一个可以用于赛场的篮球计时计分器，能实现如下基本功能：I.能记录整个赛程的比赛时间，并能修改比赛时间，暂停比赛时间。

I I.能随时刷新甲、乙两队在整个赛程中的比分。

I I I.中场交换场地时，能交换甲、乙两队比分的位置。

2.2设计意义通过篮球计分器的制作，了解单片机开发设计实例的过程，并加深对单片机的理解和运用以及掌握单片机与外围接口的一些方法和技巧，这主要表现在以下的一些方面：I.篮球计分器包含了8051系列单片机的最小应用系统的构成，同时在此基础上扩展一些实用性强的外围接口。

基于AT89S52单片机的篮球比赛计时计分器摘要篮球比赛计时计分器是为了解决篮球比赛时计分与计时准确方便，灵活适用的问题。

此装置利用单片机AT89S52完成了计时和计分的功能。

本文详细地介绍了系统硬件与软件的设计过程，采用该装置可根据实际情况进行比分修改和时间的准确显示，具有低功耗，可靠性，安全性以及低成本等特点。

关键词：单片机，篮球赛,LCDABSTRACTThis time basketball scoring is deviced in order to solve the basketball game scoring exactly the problem and timing. The device is completed by using microcontroller AT89S52 for timing and scoring functions. This paper introduces the hardware and software’s designing process,the device can be modified according to the actual situation and the time of the accurate score, and display with low power consumption, reliability, safely , low cost and so on.Key words: Single Chip Microcomputer , basketball, LCD目录1 绪论 (3)1.1 背景知识介绍 (3)1.2 设计内容 (3)1.3 设计任务和要求 (4)1.4 设计意义 (4)2 系统总体方案设计及硬件设计介绍 (4)2.1 系统总体方案设计 (4)2.2 硬件电路设计 (5)2.2.1 时钟电路模块 (7)2.2.2 复位电路模块 (7)2.2.3 显示模块 (8)2.2.4 报警模块 (9)2.2.5 系统电源设计 (9)2.2.6 ISP下载线接口 (10)2.2.7 键盘接口 (10)2.3 系统硬件电路总电路图 (11)3 软件设计 (12)3.1 软件设计环境介绍 (12)3.2 软件总体设计方案 (12)3.2.1 延时子函数 (13)3.2.2 液晶显示分数刷新子程序 (14)3.2.3 T0中断程序 (15)3.2.4 设置时间子函数 (16)4 硬件焊接与调试 (17)5 PROTEUS仿真实验效果 (18)6 总结 (19)参考文献 (20)附录源程序 (21)致谢 (32)1 绪论1.1 背景知识介绍体育比赛计时计分系统是对体育比赛过程中所产生的时间、比分等数据进行快速采集记录，加工处理，传递数据的信息系统。

基于单片机的篮球比赛计分器设计篮球比赛计分器是一种基于单片机的设备，用于记录和显示篮球比赛的比分、时间和犯规次数等信息。

本文将对基于单片机的篮球比赛计分器设计进行详细介绍。

一、设计背景和需求分析篮球比赛计分器是一种必备设备，用于记录篮球比赛的比分，时间和犯规次数等信息。

传统的篮球比赛计分器通常是由人工进行计分，存在计分错误的可能性。

为了提高计分准确性和效率，我们需要设计一种基于单片机的篮球比赛计分器。

设计需求如下：1.计分准确：确保每次计分都准确无误。

2.显示清晰：提供清晰易读的比分和时间显示。

3.操作简便：方便使用者进行计分的增减操作。

4.多功能：能够记录比赛时间、球队比分以及犯规次数等信息。

二、硬件设计1.显示屏：选择适合篮球比赛计分显示的大屏幕液晶显示器，确保信息显示清楚易读。

3.蜂鸣器：用于发出声音提示，例如在比赛结束时发出音乐。

三、软件设计1.初始化：对计分器进行初始化设置，例如重置比分、时间和犯规次数等信息。

2.计分控制：根据按键输入进行计分的增加或减少，并更新相应的显示。

3.时间控制：设置比赛时间，并进行倒计时操作，同时显示剩余时间。

4.比分显示：实时显示比分，确保显示清晰易读。

5.犯规次数：记录每个球队的犯规次数，并进行显示。

6.比赛结束：在比赛结束时，发出声音提示，并清零比分、时间和犯规次数。

四、功能拓展1.数据存储：添加存储器，用于记录比赛结果和相关数据，方便后续查看和分析。

2.通信功能：添加通信模块，可以与其他设备进行数据传输和控制，方便进行联网比赛。

五、设计实施1.硬件搭建：按照硬件设计要求进行电路搭建和连接，确保各个硬件模块正常工作。

2.软件编程：根据软件设计需求，编写单片机的程序代码，实现功能。

3.调试测试：将程序烧录到单片机中，进行调试测试，确保计分器正常运行并满足设计要求。

4.生产制造：在完成实施和测试后，进行批量生产制造，以满足市场需求。

六、总结基于单片机的篮球比赛计分器是一种高效、准确、易用的计分设备，通过对比分、时间和犯规次数等信息的实时记录和显示，提高了篮球比赛的计分准确性和效率。
