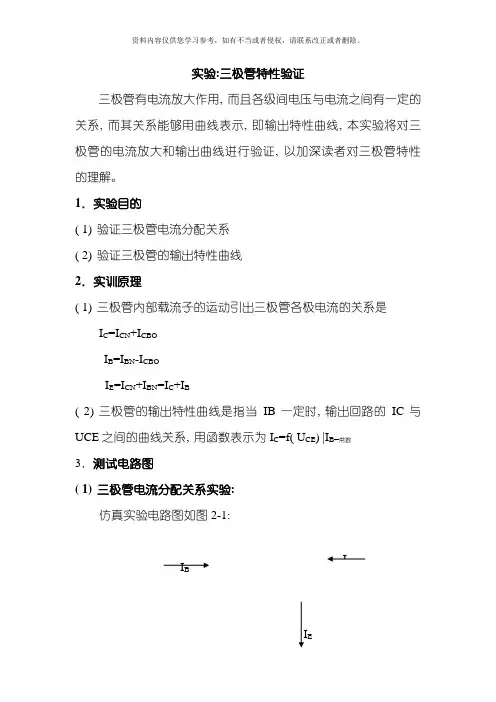

三极管特性实验报告
篇一：三极管伏安特性测量实验报告
实验报告
课程名称：__电路与模拟电子技术实验_______指导老师：_____干于_______成绩：__________________ 实验名称：_______三极管伏安特性测量______实验类型：________________同组学生姓名：__________ 一、实验目的和要求（必填）二、实验内容和原理（必填）三、主要仪器设备（必填）四、操作方法和实验步骤五、实验数据记录和处理六、实验结果与分析（必填）七、讨论、心得
一、实验目的
1．深入理解三极管直流偏置电路的结构和工作原理2．深入理解和掌握三极管输入、输出伏安特性
二、实验原理

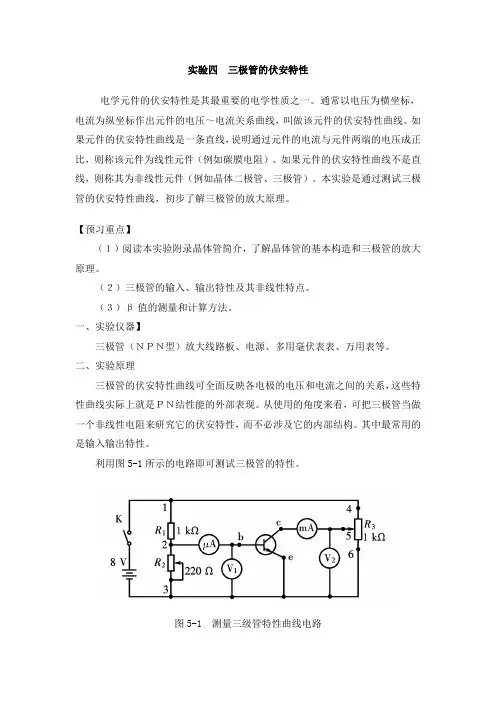

三极管的伏安特性曲线可全面反映各电极的电压和电流之间的关系，这些特性曲线实际上就是ＰＮ结性能的外部表现。从使用的角度来看，可把三极管当做一个非线性电阻来研究它的伏安特性，而不必涉及它的内部结构。其中最常用的是输入输出特性。１）输入特性曲线
输入特性曲线是指在输入回路中，Ｕce为不同常数值时的Ｉb～Ｕbe曲线。分两种情形来讨论。
（１）从图（ａ）来看，Ｕce＝０，即ｃ、ｅ间短路。
此时Ｉb与Ｕbe间的关系就是两个正向二极
管并联的伏安特性。每改变一次Ｕbe，就可读到一组数据（Ｕbe，Ｉb），用所得数据在坐标纸上作图，就得到图（ｂ）中Ｕce＝０时的输入特性曲线。
２）输出特性曲线
输出特性曲线是指在Ｉb为不同常量时输出回路中的Ｉc～Ｕce曲线。测试时，先固定一个Ｉb，改变Ｕce，测得相应的Ｉc值，从而可在Ｉc～Ｕce直角坐标系中画出一条曲线。Ｉb取不同常量值时，即可测得一系列Ｉc～Ｕce曲线，形成曲线族，如图所示。
三、实验仪器
三极管，HY3003D-3型可调式直流稳压电源，万用表、电子技术实验箱。
四、实验步骤
1．输入特性的测量
Rb=100KΩ。取Vcc=0以及5V，输入不同的Vbb，测出Vbe以及VRb，间接测出ib。将所得的数据写入表格并画出图线。 2.输出特性的测量
Vbb=5V，Rc=470Ω。取Rb=100KΩ和400KΩ。输入不同的Vcc，测量Vce和VRc，间接测量出ic。将所得的数据写入表格并画出图线。
五、数据记录与处理
六、实验结果与误差分析
实验得到的图形与理论大致符合：Vcc = 0的一条曲线与二极管的正向特性相似，Vcc由零开始逐渐增大时输入特性曲线右移；ib逐渐增加时，输出特性曲线上移，饱和区几乎重叠。不一致的地方由各种误差造成：1.输出电源的实际值与现实的数值不符 2．取点数目不够
3.各个仪器的视在值与实际值不一致
4.仪器的有效位数有限
篇二：Lab3 三极管特性实验报告丁俐夫
实验报告
课程名称：_______________________________指导老师：________________成绩：__________________ 实验名称：_______________________________实验类型：________________同组学生姓名：__________ 一、实验
目的和要求（必填）二、实验内容和原理（必填）三、主要仪器设备（必填）四、操作方法和实验步骤五、实验数据记录和处理六、实验结果与分析（必填）七、讨论、心得
一、实验目的
1. 2. 3. 4. 1. 2. 3. 4.
理解三极管的基本结构、工作原理与工作特性
理解三极管非门电路的基本原理，会设计基本的三极管
非门电路学会测量三极管非门电路的特性
理解集成门电路的基本构造，学会测试集成门电路的静态逻辑功能，并测量集成门电路的特性使用万用表或Multisim仿真测试三极管的特性
利用三极管设计简单的非门电路，测试三极管非门电压传输的特性测量集成门电路的输入输出信号与静态逻辑功能测试集成非门电压传输的特性
二、实验内容
三、实验原理
1. 万用表判断三极管类型与极性的方法
1）导通法测量类型与极性
假定我们并不知道被测三极管是NPN型还是PNP型，也分不清各管脚是什么电极。
首先判断哪个管脚是基极。这时，我们任取两个电极(如这两个电极为1、2)，用万用表二极管蜂鸣档位正反向测量，再取1、3电极和2、3电极，分别正反向测量。在这三次颠倒测量中，必然有一次正反向均不导通，这一次的两极分别为集电极（c）和发射极（e），剩下的一个管脚必然是要寻找的基极（b）。
找到基极后我们可以判断三极管的类型。
将万用表置于二极管蜂鸣档位，把红表笔接在基极上，将黑表笔先后接在其余两个极上，如果两次均导通，则为NPN
型，否则为PNP型。
最后判断集电极与发射极。对NPN型二极管用二极管档位，红表笔与基极相连，把红表笔接在基极上，将黑表笔先后接在其余两个极上，有两次读数，大的一次就是发射极。
2）hFE档位测量测量放大倍数
判断出三极管的三个极（b，c，e），然后插入相应的插孔，万用表屏幕上就会显示该三极管的电流放大倍数。
2. 测试三极管特性的方法：
1）伏安法
先测量输入特性，取Uce = 0，分别测量Ib与Ube之间的函数关系。（工程分析中近似认为输入特性曲线不随Uce 移动,故只需求Uce为0的输入特性曲线）
再测量输出特性，测量当Ube取不同值时， Ic与Uce 的函数关系。整理数据描点作图即可 2）Multisim仿真法伏安表法逐点测量
直流扫描DC Sweep 固定 Uce = 0，在ce端加电压，通过线性增大Ube得到Ib的变化得到输入特性曲线。固定Ib 不变，通过线性增大Uce得到Ic的变化得到输出特性曲线。
示波器观测法方法与测二极管特性曲线相同，只能同时测量一条输出特性曲线。 3. 三极管设计简单的非门电路对上图电路，Vi作为输入信号，Vo作为输出信号，可模拟非门电路，现对其作出分析：
