浅谈通信机房防雷措施

通信机房防雷工作内容评析论文通信机房防雷工作内容评析论文雷电带给通信机房的危害十分严重，它不仅仅可以造成通信终端，影响到信息消费群体的数据传输服务有效获取，同时还有可能会造成通信机房内部以及外设天线的硬性损伤，给通信网络维护工作带来难度，并且也间接为通信服务提供单位带来一定程度的经济损失。

在实际工作中，依据通信机房的实际情况，可以考虑针对如下几个方面的薄弱环节展开避雷工作。

1接收天线防雷工作卫星以及微波等接收天线，通常都会放置于建筑物外部，通常出现在建筑物屋顶或者空旷地面，也存在某些小型天线放置于窗外的情况。

这种突兀于建筑物之外的天线，是通信系统中最容易招致雷击的结构，其中以直接雷作为主要的危害形式。

针对于此种状况，安置避雷针并且确保避雷系统引下线的连通，即确保天线放置于避雷针构成的避雷锥保护之下，同时还应当注意引下线的有效性以及接地环节电阻设置的合理状况。

2电源系统防雷工作通信机房中，大量放置了有源电气设备，在相对狭小的空间内无疑成为雷电袭击的重点对象。

通过对通信机房电源系统展开防雷，已经成为公认的能够抵御通信环境雷击损伤的重要手段之一。

针对于电源系统容易招致感应雷的特征，通常会在低压配电盘上安装一个浪涌抑制器，作为一个高阻抗元件，浪涌抑制器当其两端电压达到其设定的.临街电压时，其阻抗会突然减小，因此在雷电流混入电源正常电流的时候，浪涌抑制器能够实现将其顺利导入大地的作用。

3通信机房建筑环境防雷工作避雷工作的重要内容之一，就是对通信机房所在建筑物以及其具体环境展开避雷保护。

对于通信机房所在建筑而言，除了要确保雷电引地导入线路畅通，整个建筑位于避雷锥的覆盖之下以外，还应当在机房的屋顶以及四周设置等压带，并用引入线与围绕设备敷设在房外的水平闭合接地端相连。

这种手法可以进一步确保在雷击的过程中实现雷电的均匀发散，减少感应电压的产生。

与此同时，与信号接收设备相连的导线应当确保屏蔽层完整，并且其屏蔽层的两端应当与接电线相连。

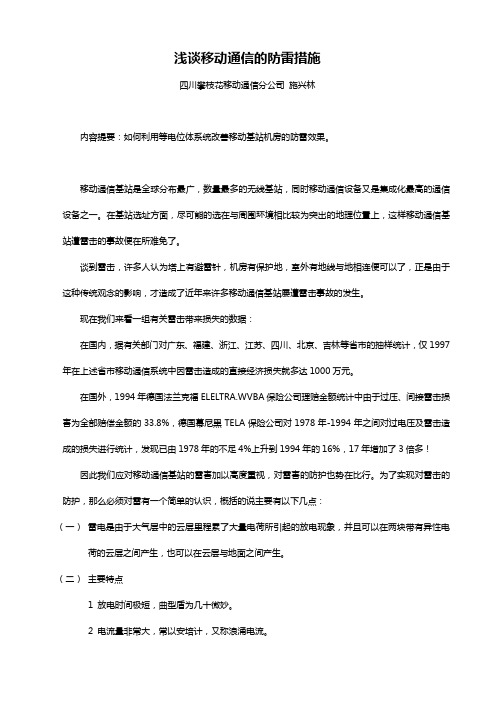

浅谈移动通信的防雷措施四川攀枝花移动通信分公司施兴林内容提要：如何利用等电位体系统改善移动基站机房的防雷效果。

移动通信基站是全球分布最广，数量最多的无线基站，同时移动通信设备又是集成化最高的通信设备之一。

在基站选址方面，尽可能的选在与周围环境相比较为突出的地理位臵上，这样移动通信基站遭雷击的事故便在所难免了。

谈到雷击，许多人认为塔上有避雷针，机房有保护地，室外有地线与地相连便可以了，正是由于这种传统观念的影响，才造成了近年来许多移动通信基站屡遭雷击事故的发生。

现在我们来看一组有关雷击带来损失的数据：在国内，据有关部门对广东、福建、浙江、江苏、四川、北京、吉林等省市的抽样统计，仅1997年在上述省市移动通信系统中因雷击造成的直接经济损失就多达1000万元。

在国外，1994年德国法兰克福ELELTRA.WVBA保险公司理赔金额统计中由于过压、间接雷击损害为全部赔偿金额的33.8%，德国幕尼黑TELA保险公司对1978年-1994年之间对过电压及雷击造成的损失进行统计，发现已由1978年的不足4%上升到1994年的16%，17年增加了3倍多！因此我们应对移动通信基站的雷害加以高度重视，对雷害的防护也势在比行。

为了实现对雷击的防护，那么必须对雷有一个简单的认识，概括的说主要有以下几点：（一）雷电是由于大气层中的云层里程累了大量电荷所引起的放电现象，并且可以在两块带有异性电荷的云层之间产生，也可以在云层与地面之间产生。

（二）主要特点1 放电时间极短，曲型盾为几十微妙。

2 电流量非常大，常以安培计，又称浪涌电流。

3 由于浪涌电流持续时间短，致使占有很宽的频谱，但其主要集中在上频附近。

（三）雷的种类，主要有四种：1直击雷：是雷电与地面，树林，建筑等直接放电而形成的。

2雷点侵入波：雷电发生时，雷电经架空线路或者金属管道等金属体产生冲击电压，这些冲击电压有随着这些金属的走向而迅速扩散，以致形成危害。

3 球雷：是一种紫色或灰色的在不停滚动的雷，它能沿地面滚动或在空中漂动，能从烟囱，门窗等缝隙，孔洞窜入室内，遇到人体或物体就会爆炸。

机房设备的防雷接地及环境要求措施一、通信设备的防雷措施（一）天馈线避雷1．通信局（站）的天线必须安装避雷针，避雷针必须高于天线最高点的金属部分lm以上，避雷针与避雷引下线良好焊接，引下线直接与地网线连接。

2．天线馈线金属护套应在顶端及进入机房人口处的外侧作保护接地。

3．出人站的电缆金属护套，在人站处作保护接地，电缆内芯线在进站处应加装保安器。

4．在架空避雷线的支柱上严禁悬挂电话线、广播线、电视接收天线及低压架空线等。

5．通信局（站）建筑物上的航空障碍信号灯、彩灯及其他用电设备的电源线，应采用具有金属护套的电力电缆，或将电源线穿人金属管内布放，其电缆金属护套或金属管道应每隔l0m就近接地一次。

电源芯线在机房入口处应就近对地加装保安器。

（二）供电系统避雷1．交流变压器避雷（1）交流供电系统应采用三相五线制供电方式。

当电力变压器设在站外时，宜在上方架设良导体避雷线。

（2）电力变压器高、低压侧均应各装一组避雷器，避雷器应尽量靠近变压器装设。

2．电力电缆避雷（1）当电力变压器设在站内时，其高压电力线应采用地埋电力电缆进入通信局（站），电力电缆应选用具有金属恺装层的电力电缆或其他护套电缆穿钢管埋地引入通信局（站）。

（2）电力电缆金属护套两端应就近接地。

（3）地埋电力电缆与地埋通信电缆平行或交叉跨越的隔距应符合设计要求。

严禁采用架空交、直流电力线引出通信局（站）。

（4）通信局（站）内的工频低压配电线，宜采用金属暗管穿线的布设方式，其垂直部分应尽可能靠近墙，金属暗管两端及中间应就近接地。

3．电力设备避雷（三）太阳电池、风力发电机组、市电混合供电系统防雷措施（四）接地系统的检查二、通信设备的环境要求（一）机房温度要求1．根据不同用途的机房，温度要求各不相同。

2.在正常情况下，机房温度是指在地板上l.5m和设备前方0.4m处测得的数值。

3．长期工作的设备，机房温度一般保持在18~28℃之间。

4.短期工作的设备，机房温度一般保持在10~35℃之间。

浅谈通信机房防雷措施摘要：随着大规模集成电路在通信设备的广泛应用，使得通信设备的防雷要求越来越高。

本文简要介绍了雷电危害的基本知识，介绍了通信机房的综合防护原则以及通信机房的防雷措施。

关键词：雷电危害；综合防护；防雷措施一、雷电的危害雷电灾害是最严重的自然灾害之一，雷电危害被认为是不可抗拒的。

作为现代数字化通信设备的控制计算机对雷电极为敏感，即使几公里以外的高空雷闪都极有可能导致这些通信设备的控制单元损坏。

雷电危害形式主要包括直击雷、感应雷、雷电波侵入和地电位反击。

（1）当雷电直接击在建筑物上，强大的雷电流使建筑物水分受热汽化膨胀，从而产生很大的机械力，导致建筑物燃烧或爆炸。

（2）感应雷包括静电感应雷和电磁感应雷两种。

由于雷电流变化梯度很大，会产生强大的交变磁场，使得周围的金属构件产生感应高压，这种高压可能向周围物体放电，如果附近有可燃物就会引发火灾和爆炸。

而感应高压通过导线会对设备产生强烈的破坏性。

（3）当雷电接近架空管线时，高压冲击波会沿架空管线侵入室内，造成高电流引入，这样可能引起设备损坏或人身伤亡事故。

（4）雷电流通过地网流入大地，由地网上产生的地电位变化，称为雷电“反击”，从而导致通信设备损坏。

二、通信机房雷电防护的原则应将通信系统及其运行环境作为一个整体进行考虑，防护也应该针对整体进行，采用综合防护原则。

通信机房的防护可以分成线路和电子设备两部分，两者相辅相成，缺一不可。

电子设备的防护主要指经过适当的防护，使电子设备免受雷击损坏。

通信机房里电子设备设施比较多，并且抗磁干扰能力和抗过电压能力都比较低。

一般来说，机房常用的电子设备包括主机、服务器、UPS供电系统、交换机、程控交换机等电子设备设施，其主要部件都为半导体器件。

半导体器件对于静电干扰和电磁干扰非常敏感。

机房内设备耐压性能也低，感应雷击时容易造成感应高压，击穿元件和设备，导致短路或损坏设备。

线路防护的主要目的是降低起源处的过电压、过电流，减小对系统各部分的危害（包括对线路本身的危害）。

浅谈通信设施雷电过电压防护措施通信设施在雷电过电压防护方面是一个非常重要的问题。

雷电过电压是由于大气中的雷暴活动产生的一种非常强大的电流脉冲，如果不采取有效的防护措施，就有可能对通信设施及其设备造成严重的损害甚至是毁坏。

因此，通信设施的雷电过电压防护措施至关重要。

一、了解雷电过电压的特点和危害雷电过电压是由雷暴活动产生的一种极短脉冲的高压电流，其特点是峰值电流大、上升速度快、持续时间短、频率宽等。

这种过电压如果进入通信设施，就有可能对其中的电子设备产生较大的热量、电流冲击和电压冲击等危害。

二、合理设计通信设施的接地系统接地是通信设施防雷的基础，通过合理的接地设计可以将雷电过电压导入地面，保护设备的安全。

接地系统包括高效的接地装置和良好的接地导体，其中接地电阻值不能过大。

三、使用合适的防雷器材防雷器材是防止雷电过电压对设施产生危害的关键。

通常采用的防雷器材包括避雷针、雷电接地装置、避雷器等。

避雷针是最常见的防雷装置，通过将电荷放电到空中，以降低雷电击中设施的可能性。

雷电接地装置是一种将过电压引入接地的设备，可以有效地保护设备免受过电压的侵害。

避雷器能够通过快速放电来吸收过电压，降低设施内的电压。

四、加强通信设施的绝缘保护通信设施需要采用合适的绝缘材料和绝缘结构，防止雷电过电压从外部进入设施。

绝缘材料可以阻止电流通过，从而保护设施内的电子设备不受过电压的侵害。

绝缘结构则是指在设施内部设置合适的屏蔽和分隔措施，防止不同设备之间的过电压相互影响。

五、加强设施内的避雷保护通信设施还需要设置避雷装置和避雷电器，以保护设施内的电子设备。

避雷装置可以将过电压导入地面，避免对设备产生损害。

避雷电器能够将设备内部的电压和电流降低到安全范围内，保护设备。

六、定期检测和维护通信设施的雷电过电压防护措施需要定期检测和维护，以确保其有效性。

定期检测可以通过测量接地电阻、绝缘电阻等参数，判断防护措施是否正常工作。

定期维护可以包括清洁接地导体、更换老化的防雷器材等。

通信机房设备系统的防雷措施有关通信机房设备系统的防雷措施，分析了雷击的产生及危害，雷电侵入通信设备的途径，通信机房综合防雷技术措施，防雷接地系统改造，电源系统防雷，以及各种信号防雷的方法。

通信机房设备系统的防雷措施1.雷电的产生及危害雷电的产生是个多而杂多变的过程，其产生的原因是由运动云层受高能射线或带电粒子的作用而渐渐积累大量电荷，当带电云层相互靠近，或距地表较近时，通过空气会发生电脉冲放电，这种现象被称为雷电或雷击。

雷电的危害雷电重要以直击雷、感应雷等形式进行破坏，雷击对设备的毁坏和人员的损害是特别严重的。

例如，发生感应雷击时，由于电磁感应原理会形成强电磁场，当通信大楼的电力电缆以某种走线方式经过该强电磁场区时，将会在电缆上感应出很高的共模电压，假如没有过压保护装置，将会造成交流系统与地之间的纵向击穿。

而当雷击大地或接地体时，会引起被击处的地电位蓦地上升，造成设备外壳电位同地电位一同上升，相对设备内的电路来看等效于施加了一个共模电压，同样会使设备的绝缘遭到破坏，而且由于大地电阻的不同将会造成雷击处的地电位严重不平衡，这对工作在不平衡地电位的两点上而又具有相互关系的设备来说，损坏是特别严重的，有时还会危及到人身安全。

2.雷电侵入通信设备的途径从近几年南通地区通信设备遭雷击损坏情况看，雷电侵入通信设备的途径重要有以下几种：◆雷电直击户外输配电线路，而后雷电波沿电力线侵入机房电源设备，损坏通信电源开关、保险及整流模块等。

【通信机房设备系统的防雷措施】◆雷电直击微波天线铁塔，雷电波沿天馈线快速侵入通信设备，直接损坏与馈线相连的微波收发信机，造成设备损坏。

◆雷电直击在通信架空光缆或电缆线路上，在线路上产生的瞬间过电压，沿光缆或电缆金属外皮或加强芯快速向线路两端扩展进入机房，损坏与光缆直接相连的金属机盘，或损坏与通信电缆直接相连的音频或数字配线架、造成用户电路板损坏。

◆雷电直击变电站内避雷针，雷电流通过避雷针引下线流入接地网，造成地电位上升。

机房作为存放重要设备和数据的地方，需要采取适当的防雷击措施以保护设备和数据的安全。

以下是一些常见的机房防雷击措施：
1.接地系统：建立良好的接地系统是机房防雷的基础。

确保机房内各种设备、金属结构和
防雷设备都能够有效接地，以便将雷电能迅速引入地下。

2.避雷针：在机房附近或顶部安装避雷针，可以吸收和分散雷电的冲击，减少雷电对机房
的影响。

3.避雷装置：在机房内安装专业的防雷设备，如避雷器、避雷垫等，用于吸收和分流雷电
能量，保护设备免受雷击损害。

4.防雷接地网：在机房周围建立防雷接地网，将周边区域的雷电引入地下，减少雷电对机
房的影响。

5.雷电监测系统：安装雷电监测系统，可以及时感知雷电活动，并采取相应的预警措施，
确保人员安全和设备保护。

6.绝缘保护：对于机房内的设备，采取适当的绝缘措施，如使用绝缘材料、绝缘涂层等，
减少雷电冲击的直接影响。

7.路径优化：在设计机房布局时，合理规划线缆、设备和通信路径，避免雷电通过这些路
径传导到关键设备上。

8.周期性检查和维护：定期检查和维护机房的防雷设备和接地系统，确保其正常运行和有
效防护能力。

请注意，以上仅为一般性的建议，具体的防雷措施还应根据机房的具体情况和需求进行设计和实施。

建议在设计和安装防雷系统时咨询专业的工程师或机电工程师，以确保防雷措施的可靠性和有效性。

浅谈通信机房防雷接地措施作者：卢山来源：《中国新通信》2020年第02期摘要：各类通信机房数量众多，分布于全国各地，地理地形、环境气象等条件复杂多样，且通信机房内电子设备及各类线缆众多，这些都是易受雷电灾害影响的特点。

因此，做好通信机房防雷接地措施，保护各类设备免受雷灾损坏，保障通信联络通畅，显得尤为必要。

关键词：通信机房;防雷接地通信机房防雷接地措施主要分为三类：一是外部保护，将绝大部分雷电流引入地下泄散;二是内部保护，即阻塞沿电源线或数据线、信号线侵入波危害设备;三是过电压保护，限制被保护设备上雷电过压幅值。

一、常见雷击类型（一）直击雷带电云层与大地之间发生的迅猛放电现象。

直击雷只有在雷云对地闪击时才会对地面造成灾害，也就是说直击雷发生的几率较低，而且直击雷发生时一般只袭击小范围的目标。

但是由于放电现象发生过程迅猛，被直接击中的目标由于放电电流过大会造成严重损坏。

（二）感应雷雷电在雷云间或雷云对地放电时，附近的室外信号线、地埋电力线、设备连接线上产生电磁感应并侵入设备，使串联在线路中间或终端的电子设备遭到损害的放电现象。

感应雷虽然没有直击雷猛烈，但其发生的几率比直击雷高得多。

感应雷不论雷云对地闪击还是雷云对雷云之间闪击，都可能发生并造成灾害。

哪怕是一次雷闪击都可以在较大范围内的多个电子设备间产生感应雷过电压现象，并且这种感应高压可以通过机房供电线和信号线等引入，并通过传输使雷害范围扩大。

（三）球形雷一种特殊的雷电现象，一般是橙色或红色的发光球体，直径一般为10-20厘米，最大直径可达一米，存在时间约为百分之几秒至几分钟，一般为3-5秒，遇到物体或电气设备时会产生燃烧或爆炸。

主要是沿建筑物的孔洞或開着的门窗进入室内，有的由烟囱或通气管道进入房间，多数沿带电体消失。

球形雷一般较少发生，只在某些特殊地理环境的机房发生。

可通过铁塔避雷系统、机房避雷系统、围墙避雷系统等构成多层次机房营区防护系统加以防范。

Telecom Power Technology运行维护管理浅析通信机房的综合防雷童迎（中国电信安徽公司池州分公司，安徽文中简单阐述了雷电对机房通信设备侵入途径和针对通信设备的工作特性和雷电侵入机理；探讨了通信机房通信设备的综合防护措施；重点论述了通信设备防护感应雷的措施和综合防雷地线的合理布线。

感应雷防护；联合接地；等电位连接；合理布线；综合防雷Analysis on Integrated Lightning Protection of Communication Machine RoomTONG YingChina Telecom Anhui Chizhou Branch，Chizhoulightning invasion to communicationequipment and the mechanismequipment from the inducedcomprehensive lightning protection ground wire are emphatically discussed.integrated grounding；equipotential connection 2020年9月第37卷增刊1Telecom Power TechnologyＳｅｐ．　２０２０，Ｖｏｌ．　３７　Ｎｏ．　Ｓ１　童 迎：浅析通信机房的综合防雷2.1 通信设备的外部防护通信设备的外部防雷首先是使用建筑物的避雷针将主要的雷电流引入大地；其次是在将雷电流引入大地的时候尽量将雷电流分流，避免造成过电压危害设备；第三是利用建筑物中的金属部件以及钢筋可以作为不规则的法拉第笼，起到一定的屏蔽作用，所有均压环采用避雷带等电位连接；第四是建筑物各点的电位均衡，避免由于电位差危害设备；第五是保障建筑物有良好的接地，降低雷击建筑物时接点电位损坏设备。

2.2 通信设备的内部保护从电磁兼容的观点来看，防雷保护由外到内应划分为多级保护区。

浅析变电站通信机房防雷方案随着现代化社会的不断发展，电力行业也得以快速发展，变电站作为电力系统的重要组成部分，其正常运行对电力供应的连续性和电能质量具有极为重要的影响。

在变电站中，通信机房被视作核心设施，其安全可靠的运行直接关系到变电站的通信和控制功能。

然而，由于其设备和功能的特殊性，通信机房经常受到雷击影响，如果未采取有效的防雷措施，将可能对通信设备和系统的正常工作造成严重的破坏。

因此，本文将浅析变电站通信机房的防雷方案。

1. 防雷接地设计防雷接地是防雷工程中的重要内容，是最基本和最需要做好的防雷措施之一。

通信机房应采用多点接地的防雷接地方式，通过建立一个由许多接地极点连接成的区域接地电网来实现周围土壤的电位平衡。

同时，应根据通信机房的具体情况，对防雷接地的深度和面积进行评估和设计，保证接地电阻足够小，接地面积足够大，并采用可靠的接地装置进行接地。

2. 外部防雷措施通信机房的防雷措施不仅仅是在机房内进行，还需要采取一些外部的防雷措施。

首先，应在通信机房周围设置避雷针，并对针尖进行绝缘处理，将雷电能量引入地下导体中，以确保通信机房周围的雷电流通往深部。

其次，应在机房周围设置防雷带，将机房围栏与避雷带可靠地接地，通过避雷带将雷电能量引向深处，保证机房内设备的安全运行。

3. 内部防护措施通信机房内的防雷措施至关重要。

通信机房内的设备和设施应由厂家根据当地的雷电特点和防雷等级要求进行规范的选择和设置。

在此基础上，应采用双重的防雷措施，第一重是采用类似防雷器的避雷器和宽频保护器等设备，在电信设备和光缆接口处进行设置，确保设备和线缆的安全；第二重是进行屏蔽，对于通信机房的内部线缆、电缆等设备，应进行金属屏蔽，以保护其免受外界的雷电干扰。

4. 其他防雷措施此外，还有其他的防雷措施需要考虑。

如可采用雷电检测与预警系统，及时发现雷暴天气、雷击点等情况，对通信机房周围的设备进行实时监测，并提前安排预防措施，避免发生雷害事故；对于较大的变电站，还可采用铁路线电磁屏蔽器等较高级的防雷设备进行防护。
