电缆重量表

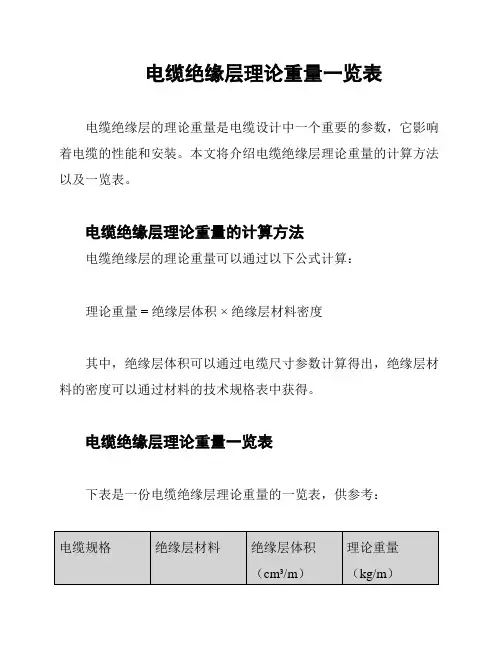

电缆绝缘层理论重量一览表
电缆绝缘层的理论重量是电缆设计中一个重要的参数，它影响着电缆的性能和安装。

本文将介绍电缆绝缘层理论重量的计算方法以及一览表。

电缆绝缘层理论重量的计算方法
电缆绝缘层的理论重量可以通过以下公式计算：
理论重量 = 绝缘层体积 ×绝缘层材料密度
其中，绝缘层体积可以通过电缆尺寸参数计算得出，绝缘层材料的密度可以通过材料的技术规格表中获得。

电缆绝缘层理论重量一览表
下表是一份电缆绝缘层理论重量的一览表，供参考：
以上数据仅供参考，具体的电缆绝缘层理论重量可能会根据不同的电缆规格和绝缘层材料而有所差异。

实际选择时应根据具体情况进行计算。

结论
电缆绝缘层的理论重量是设计和安装电缆时需要考虑的重要参数。

通过计算绝缘层的体积和绝缘层材料的密度，可以得出电缆绝缘层的理论重量。

本文提供了一份电缆绝缘层理论重量的一览表，但仅供参考，请根据具体情况进行计算和选择。

YJV22 8.7/10KV 交联电缆技术参数
.
5、产品规格及技术参数：
① 电缆规格如表2
② 电缆技术参数如表5-表16
表2
6、技术性能：
①导体应符合GB/T3956的规定，直流电阻如表3。

②在最高额定温度下，绝缘电阻常数K1应不小于3.67兆欧•千米。

③施加交流电压1.5Uo时，额定电压为Uo为18KV及以下的电缆放是量应不大于20pc,额定电压Uo为18KV以上的电缆放电量应不大于10PC。

④电缆能经受规定的交流电压试验，施加电压持续5分钟，绝缘应不击穿，单相试验电压值如表4。

表3
表4
表5 YJV、YJLV—0.6/1KV单芯交联聚乙烯绝缘电力电缆
表6 YJV、YJLV—0.6/1KV三芯交联聚乙烯绝缘电力电缆
表7 YJV22 YJL V22—0.6/1KV三芯交联聚乙烯绝缘钢带铠装电力电缆
表8 YJV、YJLV-3.6/6KV单芯交联聚乙烯绝缘电力电缆
表9 YJV、YJLV-3.6/6KV三芯交联聚乙烯绝缘电力电缆
表10 YJV22、、YJL V22、-3.6/6KV三芯交联聚乙烯绝缘钢带铠装电力电缆
表11 YJV、YJLV-6/6，6/10KV单芯交联聚乙烯绝缘电力电缆
表12 YJV、YJLV-6/6，6/10KV三芯交联聚乙烯绝缘电力电缆
表13 YJ V22 、YJL V22 、-6/6，6/10KV三芯交联聚乙烯绝缘钢带铠装电力电缆
8.7/15KV单芯交联聚乙烯绝缘电力电缆
表14 YJV、YJLV—8.7/10，
表16 YJ V22 、YJL V22-8.7/10,8.7/15KV三芯交联聚乙烯绝缘钢带铠装电力电缆。

电力电缆重量表以下是300/500V 227IEC01（BV）型电线电缆重量及载流量参考：在20℃时，导体电阻的最大值如下：12.1 Ω/km7.41 Ω/km4.61 Ω/km3.08 Ω/km1.83 Ω/km0.727 Ω/km0.524 Ω/km0.387 Ω/km0.263 Ω/km0.193 Ω/km0.153 Ω/km0.124 Ω/km0.0991 Ω/km0.0754 Ω/km允许载流量A和标称截面mm2如下：1.5mm2，24A2.5mm2，24A4mm2，32A6mm2，32A10mm2，42A16mm2，42A25mm2，55A35mm2，55A50mm2，75A70mm2，105A95mm2，138A120mm2，170A150mm2，215A185mm2，265A240mm2，325A460mm2，375A550mm2，430A绝缘厚度规定平均外径上限和参考重量如下：1.5mm2，0.7mm，3.3mm，19.2kg/km2.5mm2，0.7mm，3.4mm，19.8kg/km4mm2，0.8mm，3.9mm，30.8kg/km6mm2，0.8mm，4.2mm，32.5kg/km10mm2，0.8mm，4.4mm，45kg/km16mm2，0.8mm，4.8mm，45kg/km25mm2，0.8mm，4.9mm，65.5kg/km35mm2，0.8mm，5.4mm，67.1kg/km50mm2，1.0mm，6.8mm，108kg/km70mm2，1.0mm，8.0mm，163kg/km95mm2，1.2mm，9.8mm，256kg/km120mm2，1.2mm，11.0mm，346kg/km150mm2，1.4mm，13.0mm，470kg/km185mm2，1.4mm，15.0mm，662kg/km240mm2，1.6mm，17.0mm，912kg/km460mm2，1.8mm，21.0mm，1400kg/km550mm2，2.0mm，23.5mm，1758kg/km以下是300/500V 227IEC01（BVR）型电线电缆重量及载流量参考：BVR型450/750V铜芯聚氯乙烯绝缘电线，导体电阻的最大值如下：7.41 Ω/km4.61 Ω/km3.08 Ω/km1.83 Ω/km1.15 Ω/km0.727 Ω/km允许载流量A和绞合导体中单绝缘厚度规定平均外径上限如下：2.5mm2，32A，0.8mm4mm2，42A，0.8mm6mm2，55A，0.8mm10mm2，75A，1.0mm16mm2，105A，1.0mm25mm2，138A，1.2mm线最少根数值和参考重量如下：19根，32.2kg/km，1.2mm，0.524Ω/km，2.5mm219根，46.9kg/km，1.4mm，0.387Ω/k m，4mm219根，68.8kg/km，1.4mm，0.268Ω/km，6mm249根，120kg/km，1.7mm，0.170Ω/km，10mm249根，172kg/km，1.9mm，0.121Ω/km，16mm298根，283kg/km，2.2mm，0.106Ω/km，25mm2参考重量、外径和载流量表格下面是0.6/1kV单芯交联聚乙烯绝缘（钢带铠装）电力电缆的重量、外径和载流量参考表格。

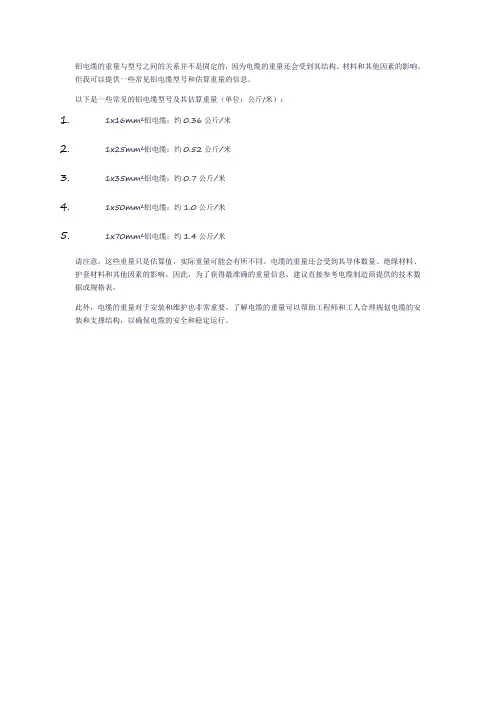

铝电缆的重量与型号之间的关系并不是固定的，因为电缆的重量还会受到其结构、材料和其他因素的影响。

但我可以提供一些常见铝电缆型号和估算重量的信息。

以下是一些常见的铝电缆型号及其估算重量（单位：公斤/米）：
1.1x16mm²铝电缆：约0.36公斤/米
2.1x25mm²铝电缆：约0.52公斤/米
3.1x35mm²铝电缆：约0.7公斤/米
4.1x50mm²铝电缆：约1.0公斤/米
5.1x70mm²铝电缆：约1.4公斤/米
请注意，这些重量只是估算值，实际重量可能会有所不同。

电缆的重量还会受到其导体数量、绝缘材料、护套材料和其他因素的影响。

因此，为了获得最准确的重量信息，建议直接参考电缆制造商提供的技术数据或规格表。

此外，电缆的重量对于安装和维护也非常重要。

了解电缆的重量可以帮助工程师和工人合理规划电缆的安装和支撑结构，以确保电缆的安全和稳定运行。

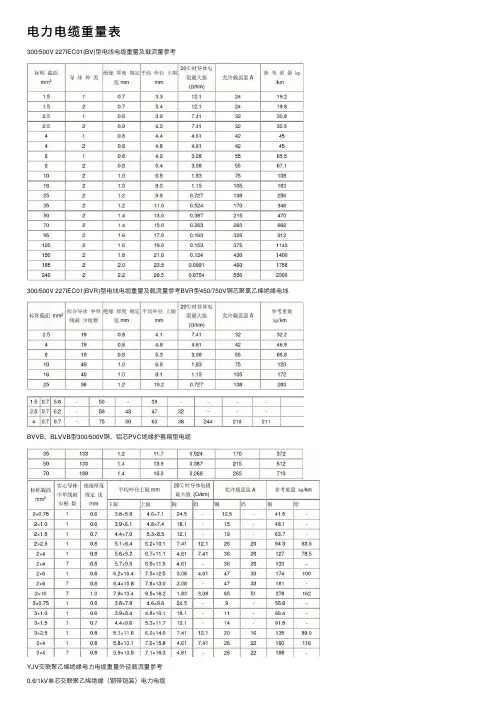

电⼒电缆重量表
300/500V 227IEC01(BV)型电线电缆重量及载流量参考
300/500V 227IEC01(BVR)型电线电缆重量及载流量参考BVR型450/750V铜芯聚氯⼄烯绝缘电线
BVVB、BLVVB型300/500V铜、铝芯PVC绝缘护套扁型电缆
YJV交联聚⼄烯绝缘电⼒电缆重量外径载流量参考
0.6/1kV单芯交联聚⼄烯绝缘（钢带铠装）电⼒电缆
YJV交联聚⼄烯绝缘电⼒电缆重量外径载流量参考
0.6/1kV⼆芯交联聚⼄烯绝缘（钢带铠装）电⼒电缆
YJV交联聚⼄烯绝缘电⼒电缆重量外径载流量参考
0.6/1kV（3+1芯）交联聚⼄烯绝缘（钢带铠装）电⼒电缆
YJV交联聚⼄烯绝缘电⼒电缆重量外径载流量参考
0.6/1kV四芯等截⾯交联聚⼄烯绝缘（钢带铠装）电⼒电缆
VV聚氯⼄烯绝缘电⼒电缆重量外径载流量参考
0.6/1kV单芯PVC绝缘（钢带铠装）电⼒电缆
VV聚氯⼄烯绝缘电⼒电缆重量外径载流量参考0.6/1kV⼆芯PVC绝缘（钢带铠装）电⼒电缆
VV聚氯⼄烯绝缘电⼒电缆重量外径载流量参考
0.6/1kV三芯PVC绝缘（钢带铠装）电⼒电缆
VV聚氯⼄烯绝缘电⼒电缆重量外径载流量参考
0.6/1kV（三⼤⼀⼩）PVC绝缘（钢带铠装）电⼒电缆
VV聚氯⼄烯绝缘电⼒电缆重量外径载流量参考0.6/1kV四芯等截⾯PVC绝缘（钢带铠装）电⼒电缆。
