风管风速表
风管风速（m/s）
风口风速（m/s）（已考虑折减系数）
金属风管
土建风井
排烟口
7-8
排烟
17-20
13-15
补风口
7~8
正压送风
17-20
13-15
平时送排风口
3-4
补风
17-20
13-15
正压送风口
4.5-5.6
平时送排风出口
≤10
＞8（设止回阀管段）
8-10
室外百叶排烟口
补风口
5-6
平时送排风入口
≤10（控制9-10）
8-10
室外百叶送排风口
3.5-4.5
室外百叶正压送风口
3.5-4.2
风管风速表
风口计算举例：
正压送风口尺寸选取：风速控制在4-6m/s，计算方法：(风口风量/3600)/风口尺寸=4~6即可。
注：1、地下排烟、通风按照双速风机设计
2、排烟（排风）双速风机优先选用HTFC-Ⅳ型柜式离心风机；补风（送风）机选用HTFC-III型柜式风机；正压送风机优先选用SWF-I型混流风机。
3、电梯机房进风百叶安装在机房下部距地0.25米处、风速不大于1.8m/s（折减后的）。
风口风速（m/s）（已考虑折减系数）
金属风管
土建风井
排烟口
7-8
排烟
17-20
13-15
补风口
7~8
正压送风
17-20
13-15
平时送排风口
3-4
补风
17-20
13-15
正压送风口
4.5-5.6
平时送排风出口
≤10
＞8（设止回阀管段）
8-10
室外百叶排烟口
补风口
5-6
平时送排风入口
≤10（控制9-10）
8-10
室外百叶送排风口
3.5-4.5
室外百叶正压送风口
3.5-4.2
风管风速表
风口计算举例：
正压送风口尺寸选取：风速控制在4-6m/s，计算方法：(风口风量/3600)/风口尺寸=4~6即可。
注：1、地下排烟、通风按照双速风机设计
2、排烟（排风）双速风机优先选用HTFC-Ⅳ型柜式离心风机；补风（送风）机选用HTFC-III型柜式风机；正压送风机优先选用SWF-I型混流风机。
3、电梯机房进风百叶安装在机房下部距地0.25米处、风速不大于1.8m/s（折减后的）。
风管风速表
镀锌板风管摩擦阻力表室风管风速选择表1、低速风管系统的推荐和最大流速m/s2、低速风管系统的最大允许速m/s注：民用住宅≤35dB（A），商务办公≤45dB（A）。
四、室风口风速选择表1、送风口风速m/s2、以噪音标准控制的允许送风流速4、送风口之最大允许流速m/s5、回风口风速6、回风格栅的推荐流速m/s百叶窗的推荐流速m/s8、逗留区流速与人体感觉的关系9、顶棚散流器送风量10、侧送风口送风量五、通风系统设计1、送风口布置间距回风口应根据具体情况布置一般原则：（1）人不经常停留的地方; （2）房间的边和角; （3）有利于气流的组织。
2、标准型号风盘所接散流器的尺寸表-办公室注:办公室推荐送风口流速:2.5-4.0m/s风机盘管接风管的风速：通常为1.5—2.0m/s之间，不能大于2.5m/s，否则会将冷凝水带出来。
3、散流器布置散流器平送时，宜按对称布置或者梅花型布置，散流器中心与侧墙的距离不宜小于1000mm；圆形或方形散流器布置时，其相应送风围（面积）的长宽比不宜大于1：1.5，送风水平射程与垂直射程（平顶至工作区上边界的距离）的比值，宜保持在0.5~1.5之间。
实际上这要看装饰要求而定，如250*250的散流器，间距一般在3.5米左右，320*320在4.2米左右。
4、空调房间允许最大送风温差℃舒适性空调的送风温差送风高度H小于等于5m，送风温差小于等于10度；送风高度H大于5m，送风温差小于等于15度。
为防止出风口结露，应使送风干球温度高于室空气的露点温度2-3度。
5、工艺性空气调节空调房间允许最大送风温差.注:生活区或工作区处于下送气流的扩散区时,送风温差应通过计算确定。
民用建筑最小新风量《空调通风工程系统运行管理规》(征求意见稿)：空调通风系统运行期间，新风量宜满足下表的规定值，或者满足空气调节房间二氧化碳浓度小于0.1%。
民用建筑主要房间人员所需新风量〔m3/（h·P）〕《采暖通风与空气调节设计规》（报批稿）第3.1.9条：（强制性条文）建筑物室人员所需最小新风量，应符合以下规定：①民用建筑人员所需最小新风量按现行有关卫生标准确定；②工业建筑应保证每人少于30 m3/h的新风量。
(整理)风管风口风速表

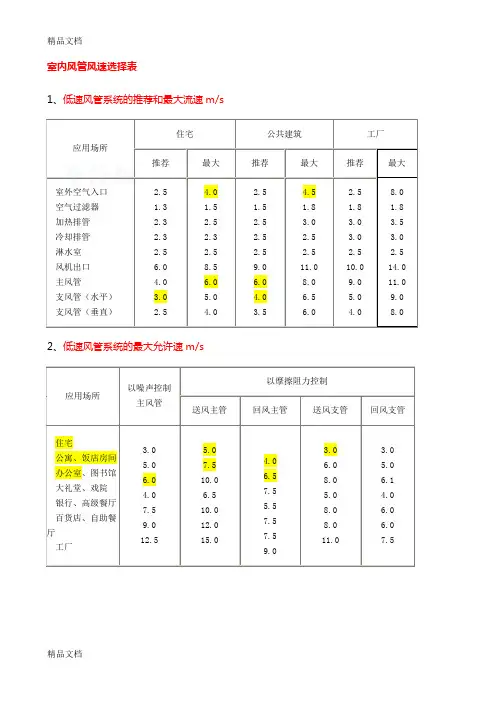

室内风管风速选择表1、低速风管系统的推荐和最大流速m/s2、低速风管系统的最大允许速m/s注：民用住宅≤35dB（A），商务办公≤45dB（A）。
四、室内风口风速选择表1、送风口风速3m/s室2、以噪音标准控制的允许送风流速m/s3、推荐的送风口流速m/s4、送风口之最大允许流速m/s饭店房间、会客室 百货公司、剧场5、回风口风速6、回风格栅的推荐流速m/s百叶窗的推荐流速m/s8、逗留区流速与人体感觉的关系0.380.38--1.529、顶棚散流器送风量10、侧送风口送风量2.5300*1501151351000*75五、通风系统设计1、送风口布置间距回风口应根据具体情况布置一般原则：（1）人不经常停留的地方; （2）房间的边和角; （3）有利于气流的组织。
2、标准型号风盘所接散流器的尺寸表-办公室注:办公室推荐送风口流速:2.5-4.0m/s风机盘管接风管的风速：通常为1.5—2.0m/s之间，不能大于2.5m/s，否则会将冷凝水带出来。
3、散流器布置散流器平送时，宜按对称布置或者梅花型布置，散流器中心与侧墙的距离不宜小于1000mm；圆形或方形散流器布置时，其相应送风范围（面积）的长宽比不宜大于1：1.5，送风水平射程与垂直射程（平顶至工作区上边界的距离）的比值，宜保持在0.5~1.5之间。
实际上这要看装饰要求而定，如250*250的散流器，间距一般在3.5米左右，320*320在4.2米左右。
4、空调房间允许最大送风温差℃4舒适性空调的送风温差送风高度H小于等于5m，送风温差小于等于10度；送风高度H大于5m，送风温差小于等于15度。
为防止出风口结露，应使送风干球温度高于室内空气的露点温度2-3度。
5、工艺性空气调节空调房间允许最大送风温差.注:生活区或工作区处于下送气流的扩散区时,送风温差应通过计算确定。
民用建筑最小新风量《空调通风工程系统运行管理规范》(征求意见稿)：空调通风系统运行期间，新风量宜满足下表的规定值，或者满足空气调节房间内二氧化碳浓度小于0.1%。
风管风速表
镀锌板风管摩擦阻力表矩型风管mm风量(m3/h)/摩擦阻力(Pa)v=2m/s v=3 m/s v=4 m/s v=5 m/s v=6 m/s120x120104/156/207/259/311/ 160x120138/207/277/346/415/ 160x160184/277/369/461/553/ 200x120173/259/346/432/734/ 200x160230/346/461/576/691/ 250x120216/324/432/540/648/ 250x160288/432/576/720/864/ 250x200360/540/720/900/1080/ 320x120269/403/537/672/806/ 320x160369/553/737/922/1106/ 320x200461/691/9221/1152/1382/ 320x250576/864/1152/1440/1728/ 400x120336/504/673/841/1009/ 400x160461/691/922/1152/1382/ 400x200576/864/1152/1440/1728/ 400x250720/1080/1440/1800/2160/ 500x160576/ 864/1152/1440/1728/ 500x200720/1080/1440/1800/2160/500x250900/1350/1800/2250/2700/ 500x3201152/1728/2304/2880/3456/ 500x4001440/2160/2880/3600/4320/ 630x160726/1089/1452/1814/2177/ 630x200907/1361/1814/2268/2722/ 630x2501134/1701/2268/2835/3402/ 630x3201452/2177/2903/3629/4355/ 630x4001814/2722/3629/4536/5443/ 630x5002268/3402/4536/5670/6804/ 800x160922/1382/1843/2304/2765/ 800x2001152/1728/2304/2880/3456/ 800x2501440/2160/2880/3600/4320/ 800x3201843/2765/3686/4608/5530/ 1000x2001440/2160/2880/3600/4320/ 1000x2501800/2700/3600/4500/5400/ 1000x3202304/3456/4608/5760/6912/室内风管风速选择表1、低速风管系统的推荐和最大流速m/s应用场所住宅公共建筑工厂推荐最大推荐最大推荐最大室外空气入口空气过滤器加热排管冷却排管淋水室风机出口主风管支风管（水平）支风管（垂直）2、低速风管系统的最大允许速m/s应用场所以噪声控制主风管以摩擦阻力控制送风主管回风主管送风支管回风支管住宅公寓、饭店房间办公室、图书馆大礼堂、戏院银行、高级餐厅百货店、自助餐厅工厂室内允许噪声dB（A）主管风速m/s支管风速m/s25-353-4≤235-504-62-3注：民用住宅≤35dB（A），商务办公≤45dB（A）。
