冷轧半成品常见缺陷及改正措施专题

冷轧带钢边鼓缺陷产生原因与控制措施全文共四篇示例，供读者参考第一篇示例：冷轧带钢是一种重要的金属材料，广泛应用于建筑、汽车、机械制造等领域。

在生产过程中，冷轧带钢常常会出现边鼓缺陷，影响产品质量。

本文将从冷轧带钢边鼓缺陷的产生原因和控制措施两方面进行探讨。

一、冷轧带钢边鼓缺陷产生原因：1. 轧辊质量不良：轧辊表面粗糙度大、硬度不足或不均匀，会导致轧件表面质量不良，进而引起边鼓缺陷的产生。

2. 轧辊边缘磨损严重：轧辊边缘磨损加剧，造成轧件边部挤压不平整，易产生边鼓缺陷。

3. 轧件冷却不均匀：冷却水量不足或水压不稳定会导致轧件温度分布不均匀，使得边部冷却速度不一致，进而引发边鼓缺陷。

4. 锯切不准确：如果在冷轧带钢的切割过程中，锯切位置不准确或锯切刀具损坏，容易导致边部挤压变形，产生边鼓缺陷。

5. 压下力控制不好：在轧制过程中，如果压下力控制不好，会造成轧辊与轧件之间的挤压不均匀，容易形成边鼓缺陷。

1. 提高轧辊质量：选用优质的轧辊材料，确保轧辊表面光滑、硬度均匀，减少轧辊对轧件表面的损伤。

2. 加强轧辊维护：定期检查轧辊边缘磨损情况，及时更换或修复磨损严重的轧辊，确保轧辊边缘的平整度。

3. 控制冷却工艺：合理设置冷却水量和水压，确保轧件冷却均匀，避免轧件边部出现温差过大的情况。

4. 加强锯切管理：对切割设备进行定期维护保养，确保切割精度和品质，避免因切割不准确导致的边鼓缺陷。

冷轧带钢边鼓缺陷的产生原因复杂多样，需要生产企业在生产过程中严格控制各项工艺参数，加强设备维护保养，提高操作技术水平，才能有效避免边鼓缺陷的产生，确保产品质量。

希望通过本文的介绍，能够对冷轧带钢生产企业提供一定的参考和帮助。

【以上内容仅供参考】。

第二篇示例：冷轧带钢是一种重要的金属材料，广泛应用于各种领域。

但是在生产过程中，冷轧带钢边鼓缺陷是经常出现的一种质量问题，给生产造成了一定的影响。

本文将从边鼓缺陷的产生原因和相应的控制措施进行探讨，希望对相关行业提供一些参考。

目 录一、冷轧卷缺陷辊印 (4)粘结 (5)压痕 (6)锯齿边 (7)树纹 (8)划伤 (9)凹坑 (10)锈-1 (11)锈-2 (12)锈-3 (13)氧化皮 (14)氧化色 (15)污板 (16)振纹 (17)碳化边 (18)边部折皱 (19)脱脂不良 (20)油斑 (21)卷印 (22)擦伤 (23)撞伤 (24)浪形 (25)刀印 (26)中间折皱 (27)燕窝 (28)二、热轧卷缺陷边部开裂 (29)分层 (30)条伸 (31)夹杂 (32)孔洞 (33)缺陷名：辊印(ROLL-MARK）不良代码：12发生形态：1）沿轧制方向有周期性的，板面有点状、块状、条状突起或凹陷进去的有间隔的不良。

2）平整辊印与轧钢辊印的区分：平整辊印伤疤处无粗糙度且发亮；轧钢辊印伤疤处发暗，有一定的粗糙度。

发生原因：1）轧钢辊表面受损2）TM辊表面粘有异物3）ANN不良产生氧化皮后，脱落粘附在TM辊上，TM时产生4）作业各Line其它辊面受损对产品的影响：1）外观不良，加工(冲压)时易发生破裂2）影响镀层效果防止对策：1）需要防止由各种杂质飞入钢带影响辊面质量2）对轧钢及TM工程中工作辊的硬度确认（爆辊）3）ANN保护气体的纯净度保证，防止氧化皮的产生缺陷名：压痕（DENT）不良代码：10发生形态：1）有一定周期性的压痕：异物粘附于发生原因：1）作业line各辊上粘有凸起的异物引起2）钢卷摆放位置有异物，导致产生3）小车压痕4）行车吊钩撞击后产生对产品的影响：对产品的影响：缺陷名：锈-1（RUST）不良代码：01发生形态：1）贯穿与钢带表面不规则或局部存在，多发生原因：ECL机组在生产宽料时，热风燥机烘干不良，加上卷取速度快，钢卷边部残留水迹，ANN后，边部成灰白色锈迹，后工程涂油后成黑色或黑褐色。

缺陷名：锈-2（RUST）不良代码：01发生形态：1）贯穿与钢带表面不规则或局部存在，多发生原因：1）渗透状锈主要是ANN前库和后库，由于下雨漏水和行车漏油造成2）ANN钢卷出炉时，炉罩漏水造成对产品的影响：缺陷名：锈-3（RUST） 不良代码：01 发生原因：1）主要是作业周期太长，（ECL→ANN→TM缺陷名：边部折皱(EDGE-BREAK) 不良代码：15发生形态：发生原因：1）TM在拉矫过程中，当超过屈服点时发生不均匀的塑性变形，开卷时沿开卷方向发生局部屈服。

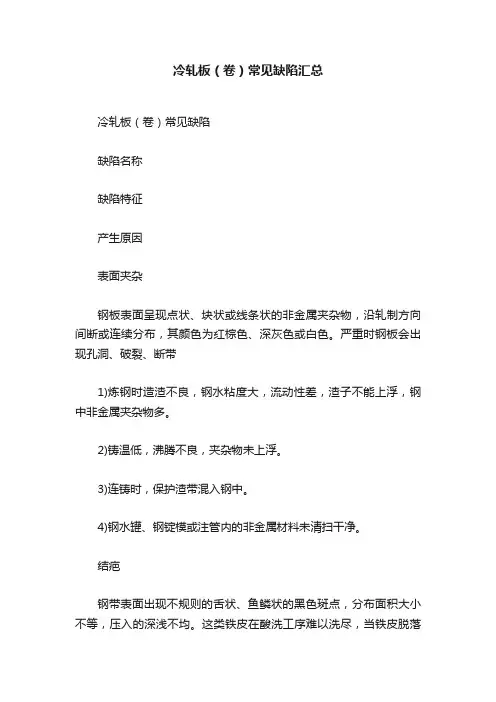

冷轧板（卷）常见缺陷汇总冷轧板（卷）常见缺陷缺陷名称缺陷特征产生原因表面夹杂钢板表面呈现点状、块状或线条状的非金属夹杂物，沿轧制方向间断或连续分布，其颜色为红棕色、深灰色或白色。

严重时钢板会出现孔洞、破裂、断带1)炼钢时造渣不良，钢水粘度大，流动性差，渣子不能上浮，钢中非金属夹杂物多。

2)铸温低，沸腾不良，夹杂物未上浮。

3)连铸时，保护渣带混入钢中。

4)钢水罐、钢锭模或注管内的非金属材料未清扫干净。

结疤钢带表面出现不规则的舌状、鱼鳞状的黑色斑点，分布面积大小不等，压入的深浅不均。

这类铁皮在酸洗工序难以洗尽，当铁皮脱落时形成口坑。

1)炼钢方面锭模内壁清理不净，模壁掉肉．上注时，钢腐飞溅，粘于模壁，发生氧化，铸温低，有时中断注流，继续注钢时，形成翻皮下注锭，保护渣加八不当一造成钢液飞溅。

2)轧钢方面板坯表面残余结疤未清除干净，经轧制后留在钢板上。

压入氧化铁皮缺陷呈点状、条状或鱼鳞状的黑色斑点，分布面积大小不等，压人的深浅不。

这类铁皮在酸洗工序难以洗尽，当铁皮脱落时形成口坑1)板坯加热温度过高，时间过长炉内呈强氧化气氛，炉生氧化铁皮轧制时压入。

2)高压水压力不足，连轧前氧化铁皮未清除干净。

3)高压水喷咀堵塞，局部氧化铁皮未清除。

4)集鳞管道打开组数不足，除鳞不干净。

欠酸洗带钢上下表面严重时整个板面呈现条片状、黑灰色条斑，无光泽1)热轧带钢各部分温度和冷却速度不同，即沿带钢长度方向的头、中、尾以及沿宽度方面的边部和中部的温度和冷却速度不同，使同带钢各部份的铁皮结构和厚度不同，一般说，热轧带钢的头、中部比尾部温度高30-50℃，因此，头部铁皮较厚，尾部铁皮较薄，因而，在酸洗速度相同的情况下，易产生局部未洗净。

2)酸洗工艺不适当，如酸洗的浓度、温度偏低，酸洗速度太快，酸洗时间不足，或亚铁浓度高未及时补充酸液等。

3)拉伸除鳞机拉伸系数不够，使铁皮未经充分破碎、剥离、影响酸洗效果。

4)带钢外形差，如镰月弯、浪形等，使机械除鳞效果差，易造成局部欠酸洗。

轧制缺陷及质量控制一、引言轧制是金属加工过程中的一种重要工艺，用于将金属坯料通过压力和摩擦力的作用，使其产生塑性变形，从而得到所需形状和尺寸的金属产品。

然而，在轧制过程中，由于各种因素的影响，可能会出现一些缺陷，如裂纹、气孔、夹杂物等，这些缺陷会极大地影响产品的质量和性能。

因此，对轧制缺陷进行有效的控制和管理至关重要。

二、轧制缺陷的分类根据轧制缺陷的性质和形态，可以将其分为以下几类：1. 表面缺陷：包括轧痕、划伤、氧化皮等，主要是由于轧辊和金属表面之间的摩擦和压力引起的。

2. 内部缺陷：包括夹杂物、气孔、裂纹等，主要是由于金属内部的不均匀组织或外来杂质引起的。

3. 尺寸偏差：包括厚度不均匀、宽度不一致等，主要是由于轧制过程中的工艺参数不当或设备故障引起的。

三、轧制缺陷的原因分析1. 材料因素：材料的成分和结构对轧制缺陷有重要影响。

例如，含有夹杂物或杂质的金属坯料容易在轧制过程中产生裂纹和气孔。

2. 工艺因素：轧制工艺参数的选择和控制对缺陷的形成和控制至关重要。

例如，轧制温度、轧制速度、轧制力等参数的不合理调整都可能导致缺陷的产生。

3. 设备因素：轧机的性能和状态对缺陷的形成和控制也有重要影响。

例如，轧辊的磨损、轧辊的几何形状、轧机的润滑和冷却系统等都会影响产品的质量。

四、轧制缺陷的质量控制措施为了有效控制轧制缺陷，提高产品的质量和性能，可以采取以下措施：1. 优化材料选择：选择质量好、含杂质少的金属坯料，减少夹杂物和杂质对产品质量的影响。

2. 严格控制工艺参数：根据不同的金属材料和产品要求，合理选择轧制温度、轧制速度、轧制力等参数，确保轧制过程中的温度和力的均匀分布。

3. 定期维护设备：定期对轧机进行维护和检修，保证轧辊的几何形状和表面光洁度，确保润滑和冷却系统的正常运行。

4. 引入先进的检测技术：利用先进的无损检测技术，如超声波检测、磁粉检测等，对轧制产品进行全面、准确的检测，及时发现和处理缺陷。

冷轧半成品常见缺陷及改正措施专题一、压痕特征：带钢表面呈周期性凹状印痕原因：1、因勒带或穿带甩尾不正常，带钢在工作辊表面造成堆焊或粘接2、在轧机空转时预压力过小，造成工作辊与支撑辊点接触而使支撑辊周长方磨损,受损支撑辊反过来造成新更换工作辊表面压印而造成带钢表面压痕3、支撑辊掉肉造成工作辊表面压印,即在带钢表面产生压痕措施：1、轻微小面积压痕可对工作辊进行修磨（用砂石)，严重压痕应更换工作辊2、轧机空转时给一定轧制压力或采用正弯辊,以避免局部损伤轧辊，发现支撑辊局部损伤，避免使用负弯辊,减轻轧辊表面压痕深度，勤换工作辊，必要时及时更换支撑辊二、压印特征:带钢表面呈周期性凸状印痕原因:工作辊表面产生裂纹或掉皮措施：1、更换新工作辊之前，严格检查轧辊表面质量，防止未磨净裂纹辊投入使用，（轧辊间应确保应有磨削量,特别是粘钢辊，以完全消除裂纹层)2、确保各机架工艺润滑良好，轧制液温度、浓度、压力在正常范围，防止喷嘴堵塞,避免轧辊局部温度过高3、发现压印及时更换轧辊，更换新辊后，要进行一定预热,同时，开轧头几卷钢要严格控制升速制度三、划伤特征：带钢沿轧制方向的直线凹状缺陷原因：1、各种导辊与带钢速度不一样2、带钢与辅助设备异常接触3、生产线设备有异物措施：1、定期检查辅助传动辊是否转动灵活及表面状况2、固定辅助设备与带钢应保持一定间隔3、及时检查、清除生产线设备中的异物4、发现带钢表面有划伤，应从后向前逐个检查，查出事故原因后,根据情况采取的办法给予处理四、裂边特征：带钢边部局部开裂或呈锯齿形裂口原因:1、酸洗剪切边部状况不好，造成轧后带钢裂边2、热轧板本身边部裂口或龟裂3、吊运中夹钳碰撞,使带钢边部碰损措施：1、酸洗剪切边剪刃间隙，应按剪切的不同厚度规格精确调节2、热轧原板边部缺陷应在酸洗工序尽量切除（呈月牙形）3、吊运钢卷时,夹钳应稳、准、轻，防止吊具将钢卷边部碰损五、热划伤特征：带钢表面沿轧制方向无规律的局部条状凹痕原因：1、轧辊和带钢温升过高2、轧制薄规格时,在高速高压下，轧制油的油膜强度不够，使润滑不良所致措施:1、正确选择轧制油浓度和轧制油类型，确保良好的润滑性能2、使各机架的负荷分配尽量均匀3、正确选择轧制液的温度、压力,确保良好的冷却性4、选择适当的轧制速度，在润滑和冷却不好的情况下，轧制速度不应超过1000mpm5、当已经发现有较严重的热划伤时，立即更换工作辊六、轧穿特征：带钢表面呈周期性孔洞原因：1、工作辊表面严重粘接2、严重粘辊裂纹（一般前架板面产生压印，经后架轧钢延伸造成轧穿）3、轧辊表面凹状缺陷措施：1、更换新工作辊2、防止异物掉入轧机进入辊缝，避免轧辊表面损伤七、板形缺陷A、双边浪特征：带钢两边呈可见波纹状原因：轧辊凸度小，轧制压力过大，轧制温度低、正负弯辊使用不当措施：减小轧制压力或加大后张力,合理控制好辊型，将工作辊中间部分轧制液流量尽量减小，增大正弯辊B、单边浪特征：带钢一边呈可见波浪状原因：有浪一边轧制力过大，轧辊温度不均，工作辊水平未调好，来料厚度不均（楔形）措施：通过压下双摆，将有浪一边轧制力减小，严格要求原料同板厚差不超规定，头尾有镰刀弯在酸洗一定。

产品缺陷介绍一、冷轧产品缺陷1、表面夹层1、缺陷特征表面夹层形状不规则，呈片状折叠并伴有非金属夹杂物。

2、产生原因表面夹层是由连铸工序中非金属夹杂导致，开始存在与皮下，加工后暴露于外。

2、孔洞1、缺陷特征孔洞是材料非连续的、贯穿带钢上下表面的缺陷。

2、产生原因材料撕裂产生孔洞。

钢质不纯，有非金属夹杂物，轧制后会出现孔洞。

带钢越薄，其现象越明显。

3、氧化铁皮1、缺陷特征氧化铁皮压入是由热轧中被轧入带钢表面的氧化铁皮引起的，氧化铁皮可在酸洗工序中去除，但留下的印点在冷轧过程中也不能完全消除，这种缺陷的外观可为麻点、线痕或大面积的压痕。

2、产生原因氧化铁皮压入是由于热轧除鳞高压水压力不够，氧化铁皮被轧入带钢。

4 、乳化液斑1、缺陷特征乳化液斑是残留在带钢表面的裂化乳化液。

它们随机地分布在带钢表面，形状不规则，颜色发暗。

2、产生原因乳化液斑是残留在带钢表面的乳化液发生裂化作用。

由于在退火过程中残余的乳化液没有被完全蒸发，带钢上多余的乳化液没有被吹净。

5、辊印（凸起）1、缺陷特征凸起辊印是在带钢表面周期性的点状凸起。

2、产生原因凸起辊印是由于冷轧或平整过程中工作辊上有压痕造成的。

6、辊印（凹入）1、缺陷特征凹入辊印在带钢表面呈一定周期性的压痕或印痕。

2、产生原因由工作辊粘有杂物引起。

7、边浪、中浪1、缺陷特征边浪和中浪是沿轧制方向产生的波浪，未扩展到整个带钢宽度。

2、产生原因由辊缝形状与轧件入口形状不匹配造成。

可能是入口轧件有凸度或辊缝设置不合理；也可能是支撑辊凸度或支撑辊位置不合适。

边浪也可能由于园盘剪刀片位置不合理造成。

8、隆起1、缺陷特征隆起是沿轧制方向带状增厚，特别是当带钢被卷起时，可导致不均匀的程度增加；在极端情况下，隆起可能导致波浪、厚度起伏、带卷破裂。

2、产生原因隆起主要发生在热轧机上，而且一旦发生，则在随后的冷轧中也不能消除。

因为钢卷取时，厚度增加会因放大效应而变的越来越明显。

9、氧化色1、缺陷特征氧化色发生在退火后的冷轧带卷上。

冷轧板带缺陷及消除方法一浪形浪形是指沿轧制方向高低起伏呈波浪形弯曲，根据分布部位不同分为中间浪、单侧浪、双侧浪、二肋浪等。

浪形的大小是用单位长度内浪峰的高度来衡量的。

浪形发生在钢板边部称为边浪，钢板一侧有浪为单边浪，两侧有浪称为双边浪。

浪形发生在钢板中间的叫中间浪（如图1-25，1-26所示），发生在边部与中部之间的位置上称二肋浪。

如果波形周期性出现则称为周期浪。

各种浪形缺陷的形态、产生原因如表1－12所示。

浪形的改善或消除1、严格把好原料关，保证来料板形。

2、按轧制周期定期换辊。

3、合理调节弯曲与倾斜，分段冷却：（1）通过合理调节轧辊倾斜，改善或消除单边浪。

（2）对于双边浪，合理增大弯辊力改善或消除。

（3）合理减小弯辊力改善或消除中间浪。

（4）根据二肋浪产生部位正确选择分段冷却来改善或消除。

二瓢曲瓢曲是指带钢中间呈凸形向上或向下鼓起，切成钢板时，四角向上翘起。

（一）产生原因：1、工作辊凸度太大，或在轧制时轧辊中间温度太高，使带钢中间延伸大于两边。

2、由于某种原因压下量变小，产生中心延伸大于两边。

3、原料瓢曲大，轧后不易消除。

4、板形调节不当。

（二）改善或消除措施：1、合理分配辊型，正确分配压下量。

2、精心操作，勤观察板形。

3、原料横向厚度公差应尽量小。

三辊印辊印是一种常见的缺陷，各工序都能产生。

一般由辊面凸凹缺陷引起，缺陷的部位确定并有周期性。

酸洗辊辊印主要是金属碎块粘在张力辊表面上，又压在带钢表面上产生，压印有规律性。

轧制辊印种类比较多，但其特点是周期出现，印坑形状大小相同。

周期长度L Y与工作辊径D有关，即：L Y = ｕπ D在成品道次时ｕ＝l，其它道次可根据延伸情况计算出来。

按缺陷特点辊印可分为4种形式：第一种是粘辊辊印。

它是由于轧辊表面粘有金属，从而在轧制时，在带钢表面形成压印。

其形状与粘有金属形式一致，多呈点状、条状或块状。

当原料有破边、折叠等缺陷进入轧机，或者穿带、甩尾时，辊缝不大，带钢与轧辊接触并相对滑动，造成金属粘于轧辊表面上，称做粘辊，如不磨除干净，就在轧制时造成辊印。

冷轧板带缺陷及消除方法浪形浪形是指沿轧制方向高低起伏呈波浪形弯曲，根据分布部位不同分为中间浪、单侧浪、双侧浪、二肋浪等。

浪形的大小是用单位长度内浪峰的高度来衡量的。

浪形发生在钢板边部称为边浪，钢板一侧有浪为单边浪，两侧有浪称为双边浪。

浪形发生在钢板中间的叫中间浪(如图1-25，1-26所示)，发生在边部与中部之间的位置上称二肋浪。

如果波形周期性出现则称为周期浪。

各种浪形缺陷的形态、产生原因如表1-12所示表1-12浪形缺陷比较1、严格把好原料关，保证来料板形。

2、按轧制周期定期换辊。

3、合理调节弯曲与倾斜，分段冷却：(1)通过合理调节轧辊倾斜，改善或消除单边浪。

(2)对于双边浪，合理增大弯辊力改善或消除。

(3)合理减小弯辊力改善或消除中间浪。

(4)根据二肋浪产生部位正确选择分段冷却来改善或消除瓢曲瓢曲是指带钢中间呈凸形向上或向下鼓起，切成钢板时，四角向上翘起。

（一）产生原因：1、工作辊凸度太大，或在轧制时轧辊中间温度太高，使带钢中间延伸大于两边。

2、由于某种原因压下量变小，产生中心延伸大于两边。

3、原料瓢曲大，轧后不易消除。

4、板形调节不当。

（二）改善或消除措施：1、合理分配辊型，正确分配压下量。

2、精心操作，勤观察板形。

3、原料横向厚度公差应尽量小。

三辊印辊印是一种常见的缺陷，各工序都能产生。

一般由辊面凸凹缺陷引起，缺陷的部位确定并有周期性。

酸洗辊辊印主要是金属碎块粘在张力辊表面上，又压在带钢表面上产生，压印有规律性。

轧制辊印种类比较多，但其特点是周期出现，印坑形状大小相同。

周期长度L Y 与工作辊径D 有关，即：L Y = u 冗D在成品道次时u= l，其它道次可根据延伸情况计算出来。

按缺陷特点辊印可分为4 种形式：第一种是粘辊辊印。

它是由于轧辊表面粘有金属，从而在轧制时，在带钢表面形成压印。

其形状与粘有金属形式一致，多呈点状、条状或块状。

当原料有破边、折叠等缺陷进入轧机，或者穿带、甩尾时，辊缝不大，带钢与轧辊接触并相对滑动，造成金属粘于轧辊表面上，称做粘辊，如不磨除干净，就在轧制时造成辊印。

轧制缺陷及质量控制一、介绍轧制是金属加工的一种常用方法，用于制造各种形状的金属产品。

然而，在轧制过程中，由于材料的物理性质和工艺参数的变化，可能会导致一些缺陷的产生。

为了保证轧制产品的质量，需要进行缺陷控制和质量控制。

本文将介绍轧制缺陷的常见类型以及相应的质量控制方法。

二、轧制缺陷的常见类型1. 表面缺陷表面缺陷是指轧制产品表面出现的不良状况，如划痕、氧化、斑点等。

这些缺陷可能会降低产品的外观质量，甚至影响其使用寿命。

2. 内部缺陷内部缺陷是指轧制产品内部存在的不良状况，如气孔、夹杂物、晶粒结构不均匀等。

这些缺陷可能会降低产品的强度和韧性，从而影响其机械性能。

三、质量控制方法1. 原材料选择选择高质量的原材料是保证轧制产品质量的关键。

原材料应具有良好的化学成分和物理性能，以确保轧制过程中的缺陷最小化。

2. 工艺参数控制控制轧制过程中的工艺参数对于减少缺陷的产生至关重要。

例如，控制轧制温度、轧制速度和轧制力度等参数，可以有效地减少表面缺陷和内部缺陷的产生。

3. 检测技术应用应用先进的检测技术对轧制产品进行质量检测是必不可少的。

常用的检测技术包括超声波检测、X射线检测和磁粉检测等。

这些技术可以有效地检测出轧制产品中的缺陷，并及时采取措施进行修复或淘汰。

4. 质量控制流程建立建立完善的质量控制流程是确保轧制产品质量的重要保障。

流程中应包括原材料检验、工艺参数控制、产品检测和质量记录等环节，以确保每个环节都能得到有效的控制和监督。

5. 员工培训和意识提升员工的素质和技能对于质量控制至关重要。

因此，对轧制工人进行培训，提高他们的专业知识和技能，增强他们的质量意识，可以有效地提高轧制产品的质量。

四、总结轧制缺陷及质量控制是保证轧制产品质量的重要环节。

通过选择优质原材料、控制工艺参数、应用先进的检测技术、建立质量控制流程以及提升员工的素质和意识，可以有效地减少轧制产品的缺陷，提高产品的质量和竞争力。

在今后的轧制过程中，应不断改进和完善质量控制方法，以适应市场的需求和发展。

轧制缺陷及质量控制一、引言轧制是金属加工中常见的一种方法，用于将金属块或板材通过辊轧机进行塑性变形，以获得所需的形状和尺寸。

然而，在轧制过程中，由于材料的物理特性和加工条件的变化，可能会产生各种缺陷，如裂纹、疲劳、气泡等。

因此，实施有效的质量控制措施对于确保轧制产品的质量至关重要。

二、轧制缺陷的分类及原因1. 表面缺陷：包括划痕、氧化皮、锈蚀等。

这些缺陷可能由于材料表面的污染、辊轧机的磨损或加工条件的不当而产生。

2. 内部缺陷：包括气孔、夹杂物、裂纹等。

这些缺陷可能由于材料的不均匀性、热处理不当或轧制过程中的应力积累而产生。

三、质量控制措施1. 原材料选择：选择高质量的原材料，并进行严格的质量检查，以确保材料的均匀性和无明显缺陷。

2. 加热控制：控制轧制前的加热温度和时间，以确保材料的均匀加热，降低内部应力。

3. 辊轧机调整：定期检查和调整辊轧机的辊面形状和间隙，以确保均匀的轧制压力和变形。

4. 冷却控制：控制轧制后的冷却速度和方式，以避免快速冷却引起的应力和变形。

5. 检测技术：使用先进的检测技术，如超声波检测、X射线检测等，对轧制产品进行无损检测，及时发现和修复缺陷。

6. 质量记录和分析：建立完善的质量记录系统，记录每批轧制产品的质量数据，并进行分析，以识别潜在的质量问题和改进措施。

四、质量控制的效益1. 提高产品质量：通过有效的质量控制措施，可以减少轧制缺陷的发生，提高产品的表面光洁度和内部质量。

2. 降低生产成本：及早发现和修复轧制缺陷，可以减少废品率，降低生产成本。

3. 提高客户满意度：提供高质量的轧制产品，可以满足客户对产品质量的需求，提高客户满意度。

4. 保护品牌形象：通过实施有效的质量控制措施，可以保护企业的品牌形象，树立良好的企业信誉。

五、结论轧制缺陷及质量控制是轧制过程中不可忽视的重要环节。

通过选择优质原材料、控制加工条件、使用先进的检测技术和建立完善的质量记录系统，可以有效减少轧制缺陷的发生，提高产品质量，降低生产成本，提高客户满意度，保护企业品牌形象。

冷轧各工序质量缺陷汇总冷轧带钢的生产工序流程主要包括:热轧来料、推拉式盐酸酸洗、单机可逆冷轧、电解脱脂清洗、全氢（或氮氢）退火炉、单机平整、重卷纵切（或横切）、拉伸弯曲矫直、包装储存和运输等。

为使全体干部职工对各生产工序有可能造成的产品质量缺陷有一全面了解，以达到全员、全过程控制的目的，现将冷轧各工序有可能产生或存在的质量缺陷汇总如下：一、酸洗工序在酸洗过程中由于工艺参数控制不当，操作不认真或操作失误，将影响酸洗质量，产生各种缺陷，归纳起来缺陷的品种有：酸洗气泡（氢气病），过酸洗，欠酸洗，锈蚀，夹杂，划伤，压痕等，占冷轧产品缺陷的2%左右。

1、酸洗气泡由于酸与裸露的金属作用，生成氢所造成的，外观特征是条状的小鼓泡，破裂后呈黑色细裂缝，冷轧时气泡破裂及延伸扩大，降低产品的冲击韧性。

2、过酸洗金属在酸液中停留时间过长，使金属表面在酸液作用下变得粗糙麻面的现象。

产生的主要原因：开卷、焊接时间过长，穿带时间过长，机械故障停机，调配酸液浓度时停机等，使金属在酸液中滞留时间过长所致，一旦出现过酸洗，将严重影响带材质量，也给轧制生产带来困难：延伸性降低，容易断带、粘轻，很难轧出成品。

3、欠酸洗带钢酸洗后，表面残留局部未酸洗掉的氧化铁皮时称为欠酸洗。

产生的原因：带钢表面严重氧化，氧化皮厚薄不均，较厚的氧化皮需较长的酸洗时间。

酸液的温度低，浓度低，运行速度快，铁盐含量过高等，另外矫直不彻底，波浪大，酸洗时局部未浸泡在酸液中，也容易产生欠酸洗。

一旦出现欠酸洗，在轧制时使产品表面出现暗色，严重时氧化皮压入，形成条状照斑。

4、锈蚀带钢酸洗后表面重新出现锈层的现象叫锈蚀。

产生的原因：清洗槽水中的酸含量超标，带钢清洗后没有完全干燥，表面上还残留有酸和水而使表面重新生锈。

另外，酸洗后在清洗槽中停留时间过长，也将导致锈蚀。

1防止措施：严格执行酸洗、清洗、烘干操作规程，及时进行钝化或涂油处理，并堆放到干燥的地方。

5、窝边、划伤、压痕等由于设备问题、操作不认真引起，上卷时夹盘未对正，运行时跑偏易造成窝边。

轧制缺陷及质量控制轧制是金属加工过程中常见的一种方法，但在轧制过程中可能会出现各种缺陷，影响产品质量。

因此，对轧制缺陷的控制是非常重要的。

本文将从轧制缺陷的定义、分类、原因、检测方法和质量控制措施等方面进行详细介绍。

一、轧制缺陷的定义1.1 轧制缺陷是指在金属轧制过程中出现的各种缺陷，如裂纹、气泡、夹杂物等。

1.2 这些缺陷可能会导致产品表面不平整、内部组织不均匀、性能下降等问题。

1.3 轧制缺陷的存在严重影响产品的质量和使用寿命。

二、轧制缺陷的分类2.1 表面缺陷：如划痕、皱纹、氧化皮等。

2.2 内部缺陷：如夹杂物、气泡、夹杂等。

2.3 尺寸缺陷：如厚度不均匀、偏差过大等。

三、轧制缺陷的原因3.1 材料原因：如原材料质量差、含杂质过多等。

3.2 工艺原因：如轧制温度、轧制速度、轧制压力等参数控制不当。

3.3 设备原因：如轧机设备老化、维护不及时等。

四、轧制缺陷的检测方法4.1 目视检测：通过肉眼观察产品表面和截面来检测缺陷。

4.2 磁粉探伤：利用磁粉粒在缺陷处产生磁粉堆积，通过观察磁粉分布来检测缺陷。

4.3 超声波探伤：利用超声波在材料内部传播的原理来检测内部缺陷。

五、轧制缺陷的质量控制措施5.1 加强原材料质量控制，确保原材料无夹杂物、氧化皮等缺陷。

5.2 优化轧制工艺参数，合理控制轧制温度、速度、压力等参数。

5.3 定期维护和保养轧机设备，确保设备运行稳定、精度高。

综上所述，轧制缺陷是金属加工过程中常见的问题，但通过严格的质量控制措施和有效的检测方法，可以有效减少轧制缺陷的发生，提高产品质量和生产效率。

希望本文的介绍能对相关行业的从业人员有所帮助。

轧制缺陷及质量控制一、引言轧制是金属加工中常用的一种工艺，用于将金属块材或者板材通过辊道进行塑性变形，从而得到所需的形状和尺寸。

然而，由于材料的性质、设备的使用以及操作人员的技术水平等因素的影响，轧制过程中往往会浮现一些缺陷，如表面裂纹、厚度不均匀等，这些缺陷会直接影响产品的质量和性能。

因此，轧制缺陷的控制是保证产品质量的关键环节。

二、轧制缺陷分类及原因1. 表面缺陷表面缺陷是指在轧制过程中金属表面浮现的缺陷，如裂纹、气泡、氧化皮等。

这些缺陷通常由以下原因引起：- 材料的表面质量不良，存在夹杂物或者氧化皮；- 轧机辊道不平整或者磨损严重；- 轧制过程中润滑不良，导致金属与辊道之间磨擦增大。

2. 几何缺陷几何缺陷是指轧制过程中金属产品的形状和尺寸偏差，如厚度不均匀、边部不直等。

这些缺陷通常由以下原因引起：- 轧机辊道调整不当，导致金属材料厚度不均匀；- 轧机辊道磨损严重，失去了原有的几何形状；- 轧机操作人员技术水平不高，操作不当。

三、轧制缺陷的控制方法为了控制轧制过程中的缺陷，提高产品的质量和性能，可以采取以下措施：1. 材料预处理在轧制之前，对原材料进行预处理是非常重要的。

首先，对材料的表面进行清洁，去除氧化皮和夹杂物。

其次，对材料进行退火处理，以提高其塑性和可加工性。

最后，对材料进行表面润滑处理，减少与辊道的磨擦。

2. 轧机设备维护保持轧机设备的良好状态对于控制缺陷至关重要。

定期检查和维护轧机辊道，确保其平整度和几何形状的精确性。

同时，及时更换磨损严重的辊道，以保证轧制过程的稳定性和一致性。

3. 润滑控制在轧制过程中，适当的润滑是减少磨擦、防止表面缺陷的关键。

选择合适的润滑剂，并确保润滑剂的供应充足、均匀。

同时，及时清洗辊道和润滑系统，避免杂质对产品质量的影响。

4. 操作人员培训轧制过程需要经验丰富的操作人员进行操作和监控。

因此，对轧机操作人员进行培训，提高其技术水平和操作规范性是非常重要的。

结疤1、缺陷特征：附着在钢带表面，形状不规则翘起的金属薄片称结疤。

呈现叶状、羽状、条状、鱼鳞状、舌端状等。

结疤分为两种，一种是与钢的本体相连结，并折合到板面上不易脱落；另一种是与钢的本体没有连结，但粘合在板面上，易于脱落，脱落后形成较光滑的凹坑。

2、产生原因及危害产生原因：板坯表面原有的结疤、重皮等缺陷未清理干净，轧后残留在钢带表面上；板坯表面留有火焰清理后的残渣，经轧制压入钢带表面。

危害：导致后续加工使用过程中出现金属剥离或产生孔洞。

3、预防及消除方法加强板坯质量验收，发现板坯表面存在结疤或火焰清理后残渣应清理干净。

4、检查判断用肉眼检查：不允许存在结疤缺陷，对局部结疤缺陷，允许修磨或切除带有结疤部分带钢的方法清除。

如结疤已脱落，则比照压痕缺陷处理。

表面夹杂1、缺陷特征：板坯中的夹杂或夹渣经轧制后在钢带表面暴露的块状或长条状的夹杂缺陷称表面夹杂。

其颜色一般呈棕红色、黄褐色、灰白色或灰黑色。

2、产生原因及危害产生原因：板坯下夹杂轧后暴露或板坯原有的表面夹杂轧后残留在带钢表面。

危害：可能导致后续加工过程中产生孔洞、开裂、分层。

3、预防及消除方法加强板坯检查验收，不使用表面存在严重夹杂或夹渣的板坯。

4、检查判断用肉眼检查：钢带带表面不允许存在夹杂缺陷。

对局部夹杂缺陷允许用修磨的方法清除，但不得超过标准规定的深度和范围。

分层1、缺陷特征：钢带断面出现连续或断续的线条状分离的现象称分层。

2、产生原因及危害产生原因：板坯内部聚焦过多的非金属夹杂或夹渣；板坯内部存在严重的中心裂纹或中心疏松，经多道次轧制未能焊合。

危害：导致后续加工使用过程中出现分层或焊接不良，在冷轧轧制时可能断带。

3、预防及消除方法加强炼钢冶炼、浇铸过程控制，提高钢质纯净度；加强板坯质量验收，不使用存在严重中心裂纹或中心疏松的板坯。

4、检查判断用肉眼检查：不允许存在分层缺陷。

中心线缺陷1、缺陷特征：在钢带横断面的中心部位出现明显的连续或断续的细线状缺陷称中心线缺陷。
