110KV变电站站用电负荷统计及配电计算

电力职业技术学院继电保护及其自动化专业毕业设计任务书标题:110KV变电站继电保护的设计与整定计算原始数据:1.设计一座110KV降压变电站(1)110KV侧有L101、L103两条出线，35KV侧有L302、L303、L304、L305、L306五条出线，10KV侧有八条出线。

(2)与电力系统的连接；①110KV侧线路L101接入110kv系统:②35KV侧一路通过306开关接入35KV区域供电系统。

(3)主变压器数量及容量:1、每台变压器容量:31.5MVA绕组类型及接线组别:三相三绕组，yo/y/△-12-11；额定电压:110/38.5/11KV；短路百分比:高-中(17)，高-低(10)，中-低(6.5):绝缘类型:分级绝缘。

(4)110kv、35KV、10KV母线侧线路后备保护最大动作时间分别为110kv:2.5S、35kv:2.5S、10kv:2S。

2.电力系统的主要参数:(1)1)110kv系统最大等效正序电抗*ma*为6.6ω，最小等效正序电抗*ma*为5.3ω，最大等效电抗*ma* = 5.3Ω，35KV系统为9.2ω，最小等效电抗*.ma*为8.1ω。

(2)部分线路的主要参数如下表所示:L101:额定电压110KV长度52KM最大(额定)负载为51MVA每单位长度正序电抗(ω/km) 0.4L302:额定电压35KV长度18KM最大(额定)负载为6.3MVA每单位长度正序电抗(ω/km) 0.4L303:额定电压35KV长度16公里；最大(额定)负载为6.3MVA每单位长度正序电抗(ω/km) 0.4L304额定电压35KV长度32KM最大(额定)负载为4MVA每单位长度正序电抗(ω/km) 0.4L305:额定电压35KV长21公里；最大(额定)负载为4MVA每单位长度正序电抗(ω/km) 0.4L306:额定电压35KV长度25公里；最大(额定)负载为13.2MVA每单位长度正序电抗(ω/km) 0.4二、设计的主要要求1.根据本变电站主变压器的类型和容量，配置主变压器的继电保护方案，计算其主保护的整定；2.配置L303和L304线路的继电保护方案，并进行相应的整定计算。

110KV变电站站用电负荷统计及配电计算初步设计研究报告变电一次批准：审定：校核：编制：目录摘要 (4)前言 (5)第一章 110KV变电站选址 (6)第二章电气主接线设计以及主变电压器容量选择 (6)第三章主变压器的选择 (7)第四章变电站主接线的原则 (7)第五章主接线设计方案 (8)第六章负荷计算 (16)第七章电气主设备的选择及校验 (16)第八章隔离开关的选择及校验 (23)第九章熔断器的选择 (28)第十章电流互感器的选择及校验 (29)第十一章电压互感器的选择 (36)第十二章避雷器的选择及检验 (39)第十三章母线及电缆的选择及校验 (49)第十四章防雷保护规划 (47)第十五章变电所的总体布置简图 (21)摘要：根据设计任务书的要求，本次设计110KV变电站站用电负荷统计及配电计算并绘制电气主接线图，防雷接地，以及其它附图。

该变电站设有两台主变压器，站内主接线分为110kV、35kV和10kV三个电压等级。

各电压等级配电装置设计、直流系统设计以及防雷保护的配置。

本设计以《35～110kV变电所设计规范》、《供配电系统设计规范》、《35～110kV 高压配电装置设计规范》《工业与民用配电设计手册》等规范规程为设计依据，主要内容包括：变电站负荷计算、短路电流计算、变压器的选型、保护、电气主接线的设计、设备选型以及效验！前言变电站的简况：变电站是电力系统中重要的一个环节，有变换分配电能的作用。

电气主接线是变电站设计的第一环节，也是电力系统中最重要的构成部分；设备选型要严格按照国家相关规范选择，设备的选型好坏直接关系到变电站的长期发展，利用效率，以及实用性。

第一章110KV变电站选址1）接近负荷中心2）接近电源侧3）进出线方便4）运输设备方便5）不应设在有剧烈振动和高温场所6）不宜设在多沉或有腐蚀性气体的场所7）不宜设在厕所、浴室或其它经常积水场所的正下方，不宜相临贴8）不应设在地势低洼和可能积水的场所9）不应设在有爆炸危险的区域内10）不宜设在有火灾危险区域的正上方或正下方第二章电气主接线设计以及主变电压器容量选择1）主变压器的台数和容量，根据当地的供电条件，气候，负荷性质，用电容量和运行方式，近期和远期发展的关系，做到远近期相结合，以近期为主，并应考虑未来的负荷供应。

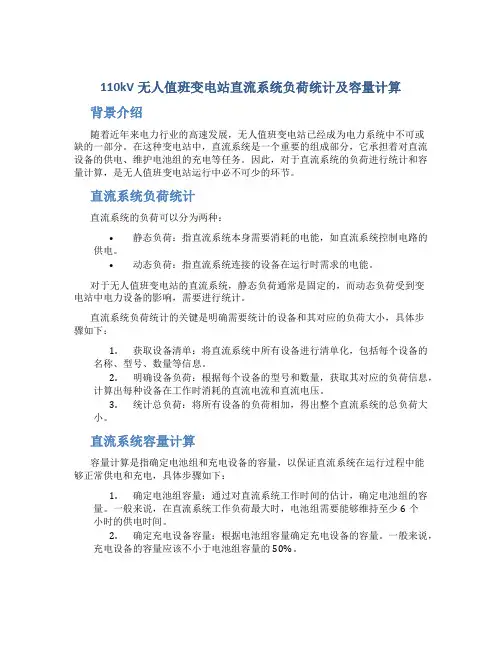

110kV无人值班变电站直流系统负荷统计及容量计算背景介绍随着近年来电力行业的高速发展，无人值班变电站已经成为电力系统中不可或缺的一部分。

在这种变电站中，直流系统是一个重要的组成部分，它承担着对直流设备的供电、维护电池组的充电等任务。

因此，对于直流系统的负荷进行统计和容量计算，是无人值班变电站运行中必不可少的环节。

直流系统负荷统计直流系统的负荷可以分为两种：•静态负荷：指直流系统本身需要消耗的电能，如直流系统控制电路的供电。

•动态负荷：指直流系统连接的设备在运行时需求的电能。

对于无人值班变电站的直流系统，静态负荷通常是固定的，而动态负荷受到变电站中电力设备的影响，需要进行统计。

直流系统负荷统计的关键是明确需要统计的设备和其对应的负荷大小，具体步骤如下：1.获取设备清单：将直流系统中所有设备进行清单化，包括每个设备的名称、型号、数量等信息。

2.明确设备负荷：根据每个设备的型号和数量，获取其对应的负荷信息，计算出每种设备在工作时消耗的直流电流和直流电压。

3.统计总负荷：将所有设备的负荷相加，得出整个直流系统的总负荷大小。

直流系统容量计算容量计算是指确定电池组和充电设备的容量，以保证直流系统在运行过程中能够正常供电和充电，具体步骤如下：1.确定电池组容量：通过对直流系统工作时间的估计，确定电池组的容量。

一般来说，在直流系统工作负荷最大时，电池组需要能够维持至少6个小时的供电时间。

2.确定充电设备容量：根据电池组容量确定充电设备的容量。

一般来说，充电设备的容量应该不小于电池组容量的50%。

110kV无人值班变电站直流系统负荷统计和容量计算是无人值班变电站运行中非常重要的一部分。

通过明确直流系统的负荷和容量，可以保证无人值班变电站运行的稳定和可靠。

在实际操作中，还需要注意设备型号和数量的准确性，以及电池组和充电设备的安全运行。

目录前言 (2)第1章变电站负荷分析计算及主变的选择 (3)第2章电气主接线的设计 (6)第3章无功补偿装置及容量的确定 (8)第4章短路电流计算 (10)第5章各级电压配电装置设计 (19)第6章主要电气设备的选择及校验 (20)结束语 (35)参考文献 (37)附录 (38)前言根据电力工程系发电厂及电力系统专业课程的要求，为了让同学们更好的掌握电力系统部分的发电、变电、输电、主系统的的构成、设计和运行的基本理论及计算方法、并注重加强对电气设备性能和原理灵活应用于实践，培养自己的分析和计算能力，结合自己签约单位，所以选择毕业设计题目为110kV降压变电站电气部分设计。

本次毕业设计主要介绍了110/35/10KV(降压)变电站的电气部分的设计，其中主要涵盖了以下六个方面的内容：1、负荷分析及主变的选择；2、电气主接线的设计：从可靠性、灵活性、经济性及安全性四个方面为出发点进行定性分析、方案论证，并确定最终优化方案；3、无功补偿装置的形式及容量的确定；4、短路电流的计算：绘出主接线等值电路图，简化网络（等值电路），并对主要短路点进行了短路电流的计算，计算结果数据绘制一张短路电流计算结果表，并用作相关一次设备的动稳定及热稳定校验；5、各级电压配电装置的设计；6、主要电气设备的选择及校验：主变压器、断路器、隔离开关、互感器、母线（户外软母线、户内硬母线）及避雷器等的选择，并相应地对其进行了热稳定、动稳定的校验，以确定选择的正确性、合理性。

附录：1、绘制了本变电所一次主接线图，并确定了设备型号及参数。

2、短路电流计算结果表。

作为电力能源传输与供给的中转机构变电站的规划、设计、运行管理等工作显得尤为重要。

如何提高电力系统运行的安全性、可靠性、经济性及向全自综控发展仍然是当今需要研究的主要课题。

变电站设计及设备选择的出发点要尽量紧密结合生产实际需要，不盲目选用虽为最先进产品，但存在性能不稳定、价格昂贵的产品；重点突出运行的经济性、可靠性及安全性。

计算书目录第一章负荷资料的统计分析 (2)第二章短路电流的计算 (4)第一节最大运行方式下的短路电流计算 (4)第二节最小运行方式下的短路电流计算 (10)第三章主要电气设备的选择及校验 (18)第一节设备的选择 (18)第二节隔离开关的选择 (20)第三节导线的选择 (22)第四节互感器的选择 (24)第四章布置形式 (26)第一章负荷资料的统计分析一、10KV侧供电负荷统计S10＝（1.6+1.4+2.6+0.5+2.2+1.02+1.2+4.00）×1.05×0.9/0.85＝16142.82KVA二、35KV侧供电负荷统计S35＝（5+6+5+6）×1.05×0.9/0.85＝24458.82KVA三、所用电负荷统计计算负荷可按照下列公式近似计算：所用电计算负荷S=照明用电+生活区用电+其余经常的或连续的负荷之和×0.85（KVA）根据任务书给出的所用负荷计算：S所用＝（3.24+3.24+4.5+2.7+1.1+2.5+9.7+10+20+4.5+5+10.6）×0.85/0.85＝77.08KVA四、110KV供电负荷统计S110＝（S10 ＋S35 ＋S所用）×1.05＝（16142.82+24458.82+77.08）×1.05＝42712.66KVA五、主变压器的选择经计算待设计变电所的负荷为42712.66KVA。

单台主变容量为Se=∑P*0.6＝42712.66*0.6=25627.59KVA六、主变型式确定选用传递功率比例100/100/5035KV侧输送功率为31500×0.8＝25200KW≥31796.5×0.8×0.5×1.15＝14626.39KW经比较合理10KV侧输送功率为31500×0.8×0.5＝12600KW≥18677.6×0.8×0.5×1.15＝8591.7KW经比较合理因此，三绕组变压器选用传递功率比例100/100/50SFS7－31500/110三绕组变压器参数：额定容量：31500KVA额定电压:110±2×2.5%/38.5±2×2.5%/11KV连接组别：YN，yn0,d11空载损耗：46kW 短路损耗：175kW空载电流：1.0%阻抗电压：Uk1-3%=17 Uk2-3%=6 Uk1-2%=10.5七、经济比较计算综合投资Z:Z=Z0(1+a/100) =1.9 Z0 (万元)计算年运行费用U：U=a*△A*10+U1+U2 = 2△A+0.08Z（万元）式中：U1——小修、维护费，一般为（0.022-0.042）本次设计取0.022Z（变电工程）U2——折旧费，一般为（0.005-0.058）Z，本次设计取0.058Z。

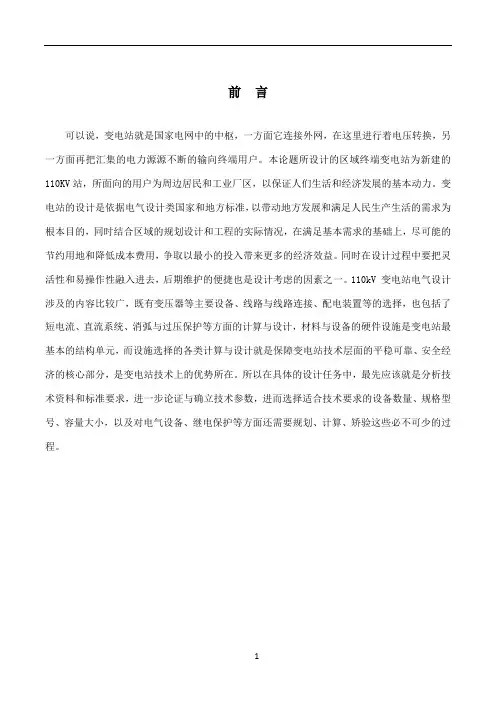

前言可以说，变电站就是国家电网中的中枢，一方面它连接外网，在这里进行着电压转换，另一方面再把汇集的电力源源不断的输向终端用户。

本论题所设计的区域终端变电站为新建的110KV站，所面向的用户为周边居民和工业厂区，以保证人们生活和经济发展的基本动力。

变电站的设计是依据电气设计类国家和地方标准，以带动地方发展和满足人民生产生活的需求为根本目的，同时结合区域的规划设计和工程的实际情况，在满足基本需求的基础上，尽可能的节约用地和降低成本费用，争取以最小的投入带来更多的经济效益。

同时在设计过程中要把灵活性和易操作性融入进去，后期维护的便捷也是设计考虑的因素之一。

110kV 变电站电气设计涉及的内容比较广，既有变压器等主要设备、线路与线路连接、配电装置等的选择，也包括了短电流、直流系统、消弧与过压保护等方面的计算与设计，材料与设备的硬件设施是变电站最基本的结构单元，而设施选择的各类计算与设计就是保障变电站技术层面的平稳可靠、安全经济的核心部分，是变电站技术上的优势所在。

所以在具体的设计任务中，最先应该就是分析技术资料和标准要求，进一步论证与确立技术参数，进而选择适合技术要求的设备数量、规格型号、容量大小，以及对电气设备、继电保护等方面还需要规划、计算、矫验这些必不可少的过程。

摘要随着我国科学技术的快速发展，变电站不仅从设备和技术上，都有了新的革新，110KV变电站是我国变电站的重要组成部分，其电气设计工作十分重要。

在整个电力系统中，变电站在实际上发挥着其监控和中转机构的作用，是从高压输电向终端输电的重要模块，所以如何在变电站的新建过程中，在基于现代科学技术和规范的基础上，电气主接线、重要设备类型和连接方式等都直接影响着使用过程中的经济、安全和可靠性等，这不仅体现了建设设计的重要性和可持续发展，也体现了在设施设备选择上的科学严谨的态度。

对于设计人员来说，把握这些内容做到心里有数才能更好的完成任务。

本论文就是基于110kV 变电站电气部分的整体设计，把握设计过程中的每一个部分，包括了设施设备的选择、设计与论证以及安全与检修方面等内容，其目标主要是在合乎技术规范的基础上，集约、经济、有效、安全、可靠的完成电气化设计工作，同时也是为行业技术领域的发展提供一个参考模板，共同努力把这块工作做的更好。

110KV电气主接线设计姓名：专业：发电厂及电力系统年级：指导教师：摘要根据设计任务书的要求，本次设计为110kV变电站电气主接线的初步设计，并绘制电气主接线图。

该变电站设有两台主变压器，站内主接线分为110kV、35kV和10kV三个电压等级。

110KV电压等级采用双母线接线，35KV和10KV电压等级都采用单母线分段接线。

本次设计中进行了电气主接线的设计、短路电流计算、主要电气设备选择及校验（包括断路器、隔离开关、电流互感器、电压互感器、母线、熔断器等）、各电压等级配电装置设计。

本设计以《35～110kV变电所设计规范》、《供配电系统设计规范》、《35～110kV高压配电装置设计规范》等规范规程为依据，设计的内容符合国家有关经济技术政策，所选设备全部为国家推荐的新型产品，技术先进、运行可靠、经济合理。

关键词：降压变电站；电气主接线；变压器；设备选型目录摘要 (Ⅰ)1 变电站电气主接线设计及主变压器的选择 (1)1.1 主接线的设计原则和要求 (1)1.1.1 主接线的设计原则 (1)1.1.2 主接线设计的基本要求 (2)1.2 主接线的设计 (3)1.2.1 设计步骤 (3)1.2.2 初步方案设计 (3)1.2.3 最优方案确定 (4)1.3 主变压器的选择 (5)1.3.1 主变压器台数的选择 (5)1.3.2 主变压器型式的选择 (5)1.3.3 主变压器容量的选择 (6)1.3.4 主变压器型号的选择 (6)1.4 站用变压器的选择 (9)1.4.1 站用变压器的选择的基本原则 (9)1.4.2 站用变压器型号的选择 (9)2 短路电流计算 (10)2.1 短路计算的目的、规定与步骤 (10)2.1.1 短路电流计算的目的 (10)2.1.2 短路计算的一般规定 (10)2.1.3 计算步骤 (10)2.2 变压器的参数计算及短路点的确定 (11)2.2.1 变压器参数的计算 (11)2.2.2 短路点的确定 (11)2.3 各短路点的短路计算 (12)2.3.1 短路点d-1的短路计算(110KV母线) (12)2.3.2 短路点d-2的短路计算(35KV母线) (13)2.3.3 短路点d-3的短路计算(10KV母线) (13)2.3.4 短路点d-4的短路计算 (14)2.4 绘制短路电流计算结果表 (14)3 电气设备选择与校验 (16)3.1 电气设备选择的一般规定 (16)3.1.1 一般原则 (16)3.1.2 有关的几项规定 (16)3.2 各回路持续工作电流的计算 (16)3.3 高压电气设备选择 (17)3.3.1 断路器的选择与校验 (17)3.3.2 隔离开关的选择及校验 (21)3.3.3 熔断器的选择····················错误!未定义书签。

110k v降压变电站电气部分设计-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN110KV降压变电站电气部分设计摘要近年来随着地区经济的发展，城镇用电量呈大副增长趋势。

随之带来一系列在网运行问题，其中在网负荷量不足尤为重要，为保证城镇正常用电，配套变电站的建设成为重中之重。

今拟建一座110KV变电站，向该地区用10KV电压等级供电。

设计110KV线路2回、10KV线路10回，架空出线。

关键词：变电站电气设计参数计算设备选择第一篇前言总则变电所的设计，必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件，结合国情合理得确定设计方案；同时变电所的设计，必须坚持节约用电的原则。

绪论在本次设计过程中，初步体现了工程设计的精髓内容，如根据规程选择方案，用对比的方法对方案评价等。

教会了我们在工程中运用所学专业知识，锻炼了我们用实际工程的思维方法去分析和解决问题的能力。

一、对电力系统的基本要求（一）保证可靠的持续供电：供电中断将使生产停顿，生活混乱，甚至危及人身和设备安全，形成十分严重的后果。

停电给国民经济造成的损失远远超过电力系统本身的损失，因此，电力系统运行首先要满足可靠、持续供电的要求。

（二）可扩性的具体要求：扩建时，可容易地从初期接线过度为最终接线二、设计原则(一)本地区电网规划、电网调度自动化系统规划和通信规划，根据电网结构、变电站理环境、交通、消防条件、站地区社会经济状况，因地制宜地制定设计方案；(二)除按照电网规划中规定的变电站在电网中地位和作用考虑其控制方式外，其与电网配合、继电保护及安全自动装置等均应能满足运行方式的要求；(三)自动化技术装备上要坚持安全、可靠、经济实用、正确地处理近期建设与远期发展关系，做到远近结合；(四)节约用电，减少建筑面积，既降低电网造价，又满足了电网安全经济运行；(五)对一、二次设备及土建进行必要简化，取消不必要措施；(六)应满足备用电源自投、无功功率和电压调节。

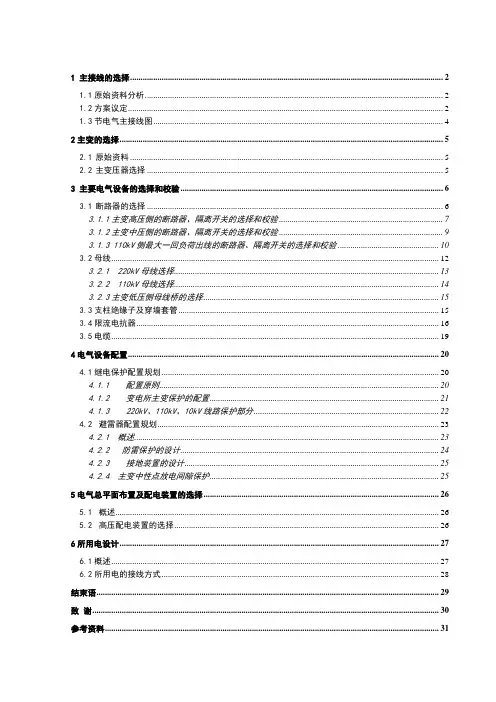

1 主接线的选择 (2)1.1原始资料分析 (2)1.2方案议定 (2)1.3节电气主接线图 (4)2主变的选择 (5)2.1原始资料 (5)2.2主变压器选择 (5)3 主要电气设备的选择和校验 (6)3.1断路器的选择 (6)3.1.1主变高压侧的断路器、隔离开关的选择和校验 (7)3.1.2主变中压侧的断路器、隔离开关的选择和校验 (9)3.1.3 110kV侧最大一回负荷出线的断路器、隔离开关的选择和校验 (10)3.2母线 (12)3.2.1 220kV母线选择 (13)3.2.2 110kV母线选择 (14)3.2.3主变低压侧母线桥的选择 (15)3.3支柱绝缘子及穿墙套管 (15)3.4限流电抗器 (16)3.5电缆 (19)4电气设备配置 (20)4.1继电保护配置规划 (20)4.1.1 配置原则 (20)4.1.2 变电所主变保护的配置 (21)4.1.3 220kV、110kV、10kV线路保护部分 (22)4.2避雷器配置规划 (23)4.2.1 概述 (23)4.2.2 防雷保护的设计 (24)4.2.3 接地装置的设计 (25)4.2.4 主变中性点放电间隙保护 (25)5电气总平面布置及配电装置的选择 (26)5.1概述 (26)5.2高压配电装置的选择 (26)6所用电设计 (27)6.1概述 (27)6.2所用电的接线方式 (28)结束语 (29)致谢 (30)参考资料 (31)1 主接线的选择1.1原始资料分析变电所规模及其性质： 1. 电压等级220/110/10 kV2. 线路回数 220kV出线6回（其中备用2回）110kV 出线8回（其中备用2回）10kV 出线10回（其中备用2回）区域变电所建成后与110kV 和220kV 电网相连，并供给近区用户供电。

3．归算到220kV 侧系统参数（B S =100MVA,UB=230kV ）220kV 侧电源近似为无穷大系统，归算至本所220kV 母线侧阻抗为0.015(B S =100MVA)4．归算到110kV 侧系统参数（B S =100MVA,UB=115kV ）110kV 侧电源容量为500MVA ，归算至本所110kV 母线侧阻抗为0.36(B S =100MVA) 5．110kV 侧负荷情况：110kV 侧有两回出线供给远方大型冶炼厂，其容量为75000kVA ，其他作为一些地区变电所进线，最小负荷与最大负荷之比为0.65。

第二章 负荷及短路电流计算一、负荷计算同时系数，出线回路较少的时候，可取，出线回路数较多时，取；针对课题实 际情况可知同时系数取。

在不计同时系数时计算得：1、主变负荷计算由所给原始资料可知：110KV 侧负荷量为： < =(7000x 2 + 6300x 2 + 3000+ 2000+4000x2)x0.9 = 35640KW=(7000x04358x2 + 6300x04749x2 + 3000x04358+2000x04358+4000x0.4749x2)x0.9= 16256X ：var35KV 侧负荷量为: .=(8000x 2 + 5000 x 2 + 900+990 + 700x 2) x 0.9 = 2636 \KW ^,=(8000x 0.4358x 2 + 5000 x 0.4559x 2 + 900x 0.4749+ 990x 0.4358 + 700 x 0.4358x 2)x0.9=11700^^Sg =思+Q$ = 28840 KVA变电站站用负荷量:S” = 0.5% x (S 》(j + ) = 0.5% x (39172+ 28840) = 340.06AVAP/ = SyCos© = 340.06x0.88 = 299.2528Kw0》、=S 》、Sin © = 340.06x0.47 = 159.8282Kvar因为变电站站用负荷是从35KV 侧通过站用降压变压器得到，35KV 出线考虑5%的损耗；考虑站用电的损耗和站用变压器的效率，取损耗为5%：因为选用一台220KV 到35KV 的三绕组主变，故主变35KV 侧的容量为：在计及同时系数时：n (S 刃 + Sy) X1.05 X 0.9 = 27275KVA如果再考虑该变电站5〜10年的10%发展，则:S 三绕 13% 二(S 》i + ：) x 1.05 x 0.9 x 1.1 =30332KVA考虑110KV 出线5%的损耗，主变220KV 到门0KV 侧容量为：S 三绕|；1 l0kv , >Sg)xl.05x0.9 = 37017KVA如果再考虑该变电站5-10年的10%发展则：° J 绕上35kv = 39172 KVAS三妇110te, >Sy xl.05x0.9xl.1=40719KVA因为变电站最大负荷为：»和= (40719 +30332 +340.06)x0.9 = 64251 KVA则主变压器容量为：S } = 0.9 x (70% ~ 80% ) Smax = 40478 ~ 46260 KVA所以主变三绕变选择0SFPS3-63000/220型：64251*63000+2 = 50.99%> 15%这样选择变压器三绕变满足每个绕组的通过容量可超过额定容量的15%, 一台主变退出运行时，另一台主变容量可满足所有负荷70%-80%的需要，且三绕组变压器的中低压侧容量分别为63000/31500KVA的额定容量也可以满足110KV与35KV两个电压等级之间有功与无功的相互交换要求，故变压器的选择满足要求。

110kV无人值班变电站直流系统负荷统计及容量计算摘要：本文结合某110kV无人值班变电站工程实例，通过对站内直流系统的负荷（经常负荷、事故负荷、冲击负荷）进行统计、分析，按照行业设计的规范、要求，对蓄电池组的容量进行选择计算。

关键词：变电站直流系统；直流负荷统计；蓄电池组容量计算；110kV无人值班变电站1 引言电力系统和电力设备运行的安全、可靠关系着国家的发展和人民群众的生产、生活。

电力系统中的二次系统就显得尤为重要了。

直流系统能够在变电站正常运行时为二次保护、控制装置提供高品质的工作电源，而且还能在发生交流停电故障时在为二次保护、控制装置提供可靠的、不间断的应急电源，保证电力系统的运行。

合理设计、运维的直流系统可以避免事故波及范围的扩大，减少人身及财产的损失。

2 直流负荷分类说明直流系统中负荷按性质种类划分可分为三种，分别为经常负荷、事故负荷和冲击负荷。

2.1 变电站规模概况本光伏电站工程建设容量为100MWp，并网电压为110kV，为无人值班变电站。

主要一次设备包含：2台110kV变压器、3个110kV断路器、10台35kV集电线柜、2台35kV SVG柜、2台35kV PT柜、1台35kV站用变柜、2台35kV 出线柜等。

2.2 经常负荷经常负荷：在变电站正常运行和发生交流停电故障时，需要由直流系统可靠供电的负荷。

本系统经常负荷主要为：信号装置、继电保护装置、微机保护装置、微机测控装置等。

2.3 事故负荷事故负荷：在变电站发生交流停电故障时，需要由蓄电池组供电的负荷。

本系统事故负荷主要为：信号装置、继电保护装置、UPS 不间断电源等。

由于该变电站的48V通信电源系统单独配有1组蓄电池（24节2V100AH铅酸蓄电池），所以无需将DC/DC 通信模块考虑到事故负荷内。

2.4 冲击负荷冲击负荷：主要发生在变电站发生交流停电故障的初期（事故初期1min）、末期或随机（事故过程中的瞬时5s）。

第一章短路电流计算1、短路计算的目的、规定与步骤1.1短路电流计算的目的在发电厂和变电站的电气设计中，短路电流计算是其中的一个重要环节。

其计算的目的主要有以下几方面：在选择电气主接线时，为了比较各种接线方案，或确定某一接线是否需要采取限制短路电流的措施等，均需进行必要的短路电流计算。

在选择电气设备时，为了保证设备在正常运行和故障情况下都能安全、可靠地工作，同时又力求节约资金，这就需要进行全面的短路电流计算。

例如：计算某一时刻的短路电流有效值，用以校验开关设备的开断能力和确定电抗器的电抗值；计算短路后较长时间短路电流有效值，用以校验设备的热稳定；计算短路电流冲击值，用以校验设备动稳定。

在设计屋外高压配电装置时，需按短路条件校验软导线的相间和相相对地的安全距离。

1.2短路计算的一般规定(1)计算的基本情况1）电力系统中所有电源均在额定负载下运行。

2）所有同步电机都具有自动调整励磁装置（包括强行励磁）。

3）短路发生在短路电流为最大值时的瞬间。

4）所有电源的电动势相位角相等。

5）应考虑对短路电流值有影响的所有元件，但不考虑短路点的电弧电阻。

对异步电动机的作用，仅在确定短路电流冲击值和最大全电流有效值时才予以考虑。

(2)接线方式计算短路电流时所用的接线方式，应是可能发生最大短路电流的正常接线方式（即最大运行方式），不能用仅在切换过程中可能并列运行的接线方式。

1.3 计算步骤(1)画等值网络图。

1）首先去掉系统中的所有分支、线路电容、各元件的电阻。

2）选取基准容量d S 和基准电压c U （一般取各级电压的1.05倍）。

3）将各元件的电抗换算为同一基准值的标幺值的标幺电抗。

4）绘制等值网络图，并将各元件电抗统一编号。

(2)选择计算短路点。

(3)化简等值网络：为计算不同短路点的短路值，需将等值网络分别化简为以短路点为中心的辐射形等值网络，并求出各电源与短路点之间的总电抗的标幺值*X ∑。

(4)求计算无限大容量系统三相短路电流周期分量有效值的标幺值(3)*k I 。

110kV变电站无功补偿容量计算及合理配置摘要：电力系统的无功补偿与无功平衡，是保证电压质量的基本条件。

有效的电压控制和合理的无功补偿，不仅能保证电压质量，而且提高了电力系统运行的稳定性和安全性，充分发挥了经济效益。

110kV变电站多为终端和分支变电所，其合理的无功配置对提高负荷功率因数、减少电网有功损耗和改善电能质量有着十分重要的意义。

在110kV变电站的设计中，应根据地区特点对无功补偿容量进行合理配置和选择。

本文通过实例对110kV变电站无功补偿的配置原则和容量计算方法进行探讨分析，并提出合理配置110kV变电站无功补偿的要点。

关键词：电力系统；110kV变电站；无功补偿1 无功补偿的原则无功补偿应按国家有关规定执行，广西地区还要满足南方电网的技术原则。

（1）电力系统的无功补偿应按分（电压）层分（供电）区基本平衡的原则进行配置。

分（电压）层无功平衡的重点是220kV及以上电压等级层面的无功平衡，分（供电）区就地平衡的重点是110kV及以下配电系统的无功平衡。

无功补偿配置应根据电网情况，实施分散就地补偿与变电站集中补偿相结合，电网补偿与用户补偿相结合，高压补偿与低压补偿相结合，满足降损和调压的需要。

（2）变电站应结合电网规划和电源建设，合理配置适当规模、类型的无功补偿装置。

所装设的无功补偿装置应不引起系统谐波明显放大，并应避免大量的无功电力穿越变压器。

（3）110kV变电站无功补偿以补偿主变压器无功损耗为主，并适当补偿部分线路的无功损耗。

根据《电力系统电压和无功电力技术导则》（SD 325-1989），补偿容量可按主变压器容量的0.10～0.30确定，并满足110kV主变压器最大负荷时，其二次侧功率因数110kV不低于0.95，35kV、10kV不低于0.9。

（4）对于大量采用10kV～220kV电缆线路的城市电网，在新建110kV及以上电压等级的变电站时，应根据电缆进、出线情况在相关变电站分散配置适当容量的感性无功补偿装置。

110kV变电站电气设计（按电力规范设计、包含电气参数详细选择及计算过程）XXXXXXXXXXXXXXXXXXXXxxx年xx月 XXXXX目录1 概述 (2)1.1设计依据 (2)1.2建设规模 (2)1.3技术特性 (2)1.4设计范围 (3)2 电力系统方案 (3)2.1负荷需求及分析 (3)2.2变压器的容量、台数及型式的选择 (4)2.3变电站接入电网方案 (6)3 电气设计 (8)3.1电气主接线方案 (8)3.2短路电流计算及导体、主要电气设备选择及校验 (9)3.3电气总平面布置 (18)3.4绝缘配合及过电压保护和接地 (19)3.5直击雷保护 (21)3.6接地方案 (22)1概述1.1设计依据GB 50059-2011 35kV～110kV变电站设计规范GB 50060-2008 3～110kV高压配电装置设计规范GB/T 50065-2011 交流电气装置的接地设计规范GB 50227-2008 并联电容器装置设计规范GB 50229-2006 火力发电厂与变电站设计防火规范GB 50016-2014 建筑设计防火规范DL 5056-2007 变电站总布置设计技术规程DL/T 5103-2012 35kV-220kV无人值班变电站设计技术规程DL/T 5222-2005 导体和电器选择设计技术规定DL/T 5352-2006 高压配电装置设计技术规程DL/T 620-1997 交流电气装置的过电压保护和绝缘配合DL 5027-2015 电力设备典型消防规程1.2建设规模1.3技术特性设计方案技术特点详见表1.3-2 。

表1.3-2 主要技术特点1.4设计范围本工程设计范围为变电站围墙内的电气设计，土建、通信、给排水及消防等全部不包括在本设计范围内。

2电力系统方案2.1负荷需求及分析电力负荷需求详见下表2.1-1、2.1-2。

（1）35kV侧负荷表 2.1-1 电力负荷需求表单位：MW（2）10kV侧负荷表 2.1-2 电力负荷需求表单位：MW从负荷需求表可知，35kV最大负荷为20MW，10kV最大负荷为14MW，总负荷为34MW。

浅谈110kv变电站容量计算摘要:介绍变电站容量选择需要考虑的因素和变压器经济运行应具备的条件，依据供电区域内负荷性质,结合实际应用实例进行分析计算，选择变压器的容量。

关键词:变电站：变压器；容量选择；经济运行变电所设计规程规定：主变压器的台数和容量应根据地区供电条件、负荷性质、用电容量和运行方式等条件综合考虑确定.建设、扩建和变压器增容的台数和容量的选择,一般根据常规经验和设计者的观点来进行,结合相关规程制度,一般都应考虑如下因素：(1）新建变电站变压器容量应满足5～10年规划负荷的需要，应能满足供电区域内用电负荷的需要。

（2）有重要负荷的变电所应考虑当一台主变停运时，其余变压器容量在计及过负荷能力后的允许时间内,保证用户的一级和二级负荷；一般性变电所，当一台主变停运时,其余变压器应能保证全部负荷的70％~80%.实施变压器的经济运行,一般应具备和满足以下（1）新建变电站分期建设，考虑负荷的增长首期一台变压器时，要结合最终规模确定变压器容量，变压器的负载率应贴近最佳经济运行区域，一般在75％以下为最佳，若短期内不进行扩建，变压器不宜满负荷运行.（2）并列运行的多台变压器应满足并联条件。

(3）变压器的技术参数，应以变压器整体可靠性为基础,综合考虑技术参数的先进性和合理性，兼顾对系统安全的影响,充分考虑变压器自身固有的综合损耗，在负载损耗基本相同时，尽量选用空载损耗小的变压器。

下面结合某公司三个变电站和供电区域内不同的负荷性质,计算变压器的容量并对经济运行进行分析。

一、供电区域内为稳定负荷某市变电站区域内的用电负荷稳定，基本在35000kW左右，且全部为一、二类负载，为此，选择两台双绕组、型式为SFZ7-40000/110的变压器,变电站110kV电源侧双回线路供电;考虑供电的安全可靠和电网的经济运行，110kV线路一主一备，装设无压自投装置；两台变压器并列运行,10kV负荷侧单母线分段，投分段开关保护。
