光纤分布系统MDAS介绍-京信通信

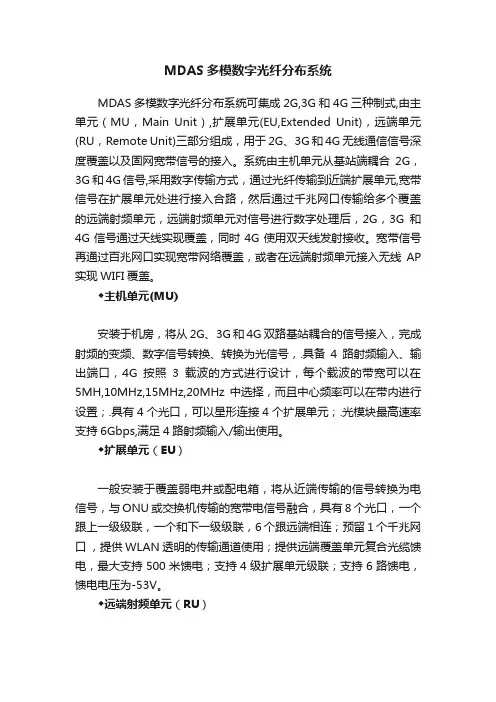

MDAS多模数字光纤分布系统MDAS多模数字光纤分布系统可集成2G,3G和4G三种制式,由主单元（MU，Main Unit）,扩展单元(EU,Extended Unit)，远端单元(RU，Remote Unit)三部分组成，用于2G、3G和4G无线通信信号深度覆盖以及固网宽带信号的接入。

系统由主机单元从基站端耦合2G，3G和4G信号,采用数字传输方式，通过光纤传输到近端扩展单元,宽带信号在扩展单元处进行接入合路，然后通过千兆网口传输给多个覆盖的远端射频单元，远端射频单元对信号进行数字处理后，2G，3G和4G信号通过天线实现覆盖，同时4G使用双天线发射接收。

宽带信号再通过百兆网口实现宽带网络覆盖，或者在远端射频单元接入无线AP 实现WIFI覆盖。

◆主机单元(MU)安装于机房，将从2G、3G和4G双路基站耦合的信号接入，完成射频的变频、数字信号转换、转换为光信号，.具备4路射频输入、输出端口，4G按照3载波的方式进行设计，每个载波的带宽可以在5MH,10MHz,15MHz,20MHz中选择，而且中心频率可以在带内进行设置；.具有4个光口，可以星形连接4个扩展单元；.光模块最高速率支持6Gbps,满足4路射频输入/输出使用。

◆扩展单元（EU）一般安装于覆盖弱电井或配电箱，将从近端传输的信号转换为电信号，与ONU或交换机传输的宽带电信号融合，具有8个光口，一个跟上一级级联，一个和下一级级联，6个跟远端相连；预留1个千兆网口，提供WLAN透明的传输通道使用；提供远端覆盖单元复合光缆馈电，最大支持500米馈电；支持4级扩展单元级联；支持6路馈电，馈电电压为-53V。

◆远端射频单元（RU）远端射频单元设备可安装于内室或室外空间，具有防水功能；天线一体化型的设备内置有板状天线，无需外接天线；将扩展单元的信号解调放大，路射频输入/输出，其中4G采用三片数字芯片的方式支持3载波;支持复合光缆馈电；支持WLAN透明传输；远端覆盖单元和扩展单元之间采用6Gbps光模块进行传输；输出功率为23/27dBm。

京信光纤分布系统MDAS 京信光纤分布系统 MDAS介绍 介绍京信通信系统（中国）有限公司V .01 22 Mar 2013 (NDR)目录光纤分布系统(MDAS)产品介绍 光纤分布系统 光纤分布系统(MDAS) (MDAS)工程应用事项 工程应用事项  光纤分布系统 光纤分布系统(MDAS) (MDAS)分场景解决方案 分场景解决方案2光纤分布系统（MDAS）系统架构 三层架构  四网融合，灵活配置  光纤传输  小功率精确覆盖  多类型远端适应不同场景  全系统监控，资产可视化管理光纤分布系统（MDAS）性能参数 设备主要性能指标——机械特性分类 工作电源 MAU：DC48V或AC220V MEU：AC220V或DC380V MRU：DC48V（远程供电） DCS_MAU：约25W TD/LTE_MAU：约35W MEU（本机）：15W ； MEU（POE供电一拖八远端）：约415W ； MRU：最大45W DCS_MAU：440mm×360mm×88mm TD/LTE_MAU：435mm×315mm×90mm MEU：555mm×330mm×118mm MRU：386mm×148mm×121mm（全向双极化天线） 325mm×148mm×121mm（外接分布系统型，不带天线） DCS_MAU：约6.5kg； TD/LTE_MAU：约7.5kg； MEU：约9kg； MRU：约8kg 特性电源功耗外形尺寸(高×宽×深)重 量光纤分布系统(MDAS)特点 — 室分LTE MIMO的有效实现现有电缆室分架构光纤分布系统室分架构MIMO1 功率平衡 MIMO2天线贴近远端有效保证 LTE的MIMO性能 远端天线一体化设计， 没有链路损耗  双通道功率单独可调， 保证功率平衡光纤分布系统(MDAS)特点 — 有效降低邻区干扰 降低邻区干扰 尽量降低小区间重叠覆盖度，采用室内外协同方式整体规划A B C D A B B C 采用小功率精确覆盖，结合远端 功率可调，减少小区重叠面积， 控制覆盖边界光纤分布系统(MDAS)特点 — 扩容升级方便不改变原有传输链路，仅需增加扩容信源和接入控制单元光纤分布系统(MDAS)特点 — 有效降低无源互调干扰 大功率输入的无源互调： 输入功率为40dBm 小功率输入的无源互调： 输入功率为27dBm小功率输出，基本不使用无源器件，有效降低无源互调干扰光纤分布系统(MDAS)特点 — 有效降低物业协调和施工难度室内型扩展单元 室外型扩展单元光纤分布系统(MDAS)特点 — 有效降低物业协调和施工难度 采用光纤/网线走线方式，减少对楼宇装修的破坏，隐蔽性强，方便物业协调现有分布设备安装现有同轴线缆安装现有分布天线安装MDAS设备安装MDAS光纤/网线安装MDAS美化天线光纤分布系统(MDAS)特点 — 有效降低物业协调和施工难度 光纤直流远程供电  网线POE远程供电 集中取电、方便管理  降低取电难度和成本采用光纤远供和POE供电，有效降低施工和物业协调难度 集中供电，可靠稳定光纤分布系统(MDAS)特点 — 端到端设计无需链路预算双天馈系统图 现有双天馈系统图  链路预算复杂，功率误差 不易控制  设计余量受限，调整、调试、 优化空间有限MDAS系统图  端到端设计，无需链路预算  远端可调，系统调整、调试、 优化方便方案设计简单易行光纤分布系统(MDAS)特点 — 全系统监控，资产有效管理从信源接入至末端所 有节点全面监控，实 现全网资产和网络质 量的可视化管理目录光纤分布系统 光纤分布系统(MDAS)产品介绍 介绍 光纤分布系统(MDAS)工程应用事项  光纤分布系统 光纤分布系统(MDAS) (MDAS)分场景解决方案 分场景解决方案14光纤分布系统工程管理界面信源室分系统 光纤分布系统与常规室内分布系统工程管理界面相同网管接入 实现网络拓扑各节点实时全监控MDAS方 案全网监控 监控能力有限，对网络拓扑的其它节点无法监控传 统 方 案监控盲区网管接入网管能直观展示MDAS的详细拓扑结构图，可视化管理，方便MDAS系统设备 的管理维护。

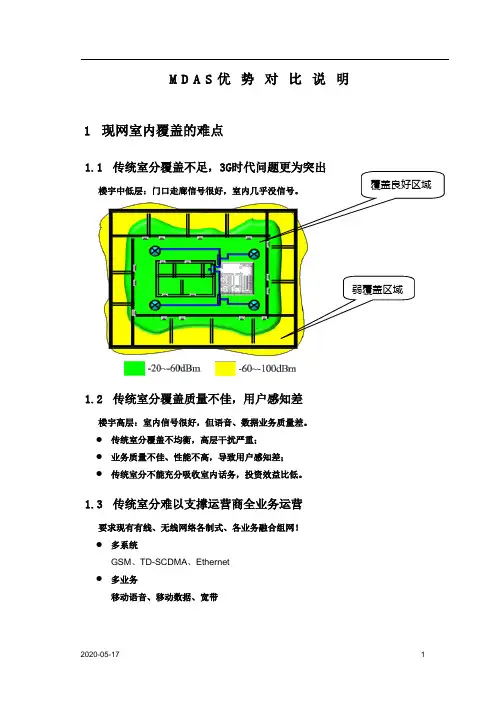

M D A S 优势对比说明1 现网室内覆盖的难点1.1 传统室分覆盖不足，3G时代问题更为突出楼宇中低层：门口走廊信号很好，室内几乎没信号。

1.2 传统室分覆盖质量不佳，用户感知差楼宇高层：室内信号很好，但语音、数据业务质量差。

● 传统室分覆盖不均衡，高层干扰严重； ● 业务质量不佳、性能不高，导致用户感知差； ● 传统室分不能充分吸收室内话务，投资效益比低。

1.3 传统室分难以支撑运营商全业务运营要求现有有线、无线网络各制式、各业务融合组网！ ● 多系统GSM 、TD-SCDMA 、Ethernet ● 多业务移动语音、移动数据、宽带覆盖良好区域弱覆盖区域2 MDAS—室分最佳解决方案2.1解决方案示意图融合驻地网，全业务分布式接入，室内精确覆盖。

2.2组网拓扑图系统组网能力：1台MAU星型拖4台MEU，每台MEU星型拖8台MRU，MEU自身可级联8台（TD-SCDMA制式只能级联4台），即1台MAU带：4*8*8=256台MRU，或者4*4*8=128台MRU （TD-SCDMA）。

2.3 产品介绍(京信参考)产品规格：产品系列：● TD-SCDMA+GSM+WIFI ● DCS+WIFI3 MDAS 相比传统室分的优势● 全新建设模式：融合驻地网建设，无需重新布放任何线缆、无需链路计算，物业协调容易，快速建网；MAU MEUMRU （室分型）MRU （入户型）●全数字化：数字化端到端解决方案，实现所有设备端的监控；●全业务：融合移动网和固网业务，实现运营商全业务统一规划、建设、优化和维护；●全覆盖：实现室内全方位覆盖（公共区域覆盖、入户深度覆盖）。

4MDAS能给运营商带来新的价值1.解决运营商现网深度覆盖不足这一最大难题，提升网络语音、数据业务质量，改善用户感知；2.为运营商全业务运营构建多业务入户平台，提供宽带、2G、3G入户接入，助力运营商多业务发展；3.促进行业建设方式的转变：无需链路计算、无需布线，大幅度简化网络规划和设计的难度，极大的降低了物业协调和工程实施的难度；4.快速建网：充分利用现有资源，实现低成本快速建网，从而提早收益。

MDAS1简介MDAS（Mutiservice Distributed Access System Solution），是一种多业务分布系统，可支持多家运营商，多制式，多载波，并集成WLAN系统，一步解决语音及数据业务需求，与传统模拟分布系统相比，同时具备混合组网、时延补偿、自动载波跟踪、上行底噪低等特点；MDAS由接入单元（MAU）、扩展单元（MEU）和远端单元（MRU）组成。

MDAS中的数字化系统细分有CDMA系统、GSM/DCS/WCDMA双制式系统、GSM/DCS/TD-SDMA双制式系统，在提供2G、3G移动通信服务的同时，集成WLAN 系统，满足用户的高速率无线数据传输需求。

2多业务分布系统的主要类型全数字光纤多业务分布系统接入单元、扩展单元、远端单元都是使用光纤数字信号处理方式；全光纤多业务分布系统接入单元、扩展单元、远端单元都是使用光纤传输处理方式；数字光纤混合多业务分布系统接入单元、扩展单元使用数字信号处理，扩展单元与远端单元使用光纤传输处理方式；数字光纤五类线混合多业务分布系统接入单元、扩展单元使用数字信号处理，扩展单元与远端单元使用五类线传输处理方式；3基本工作原理下面以数字多业务分布系统为例：下行链路：接入单元将基站/RRU的信号接入到系统然后将信号进行数字处理打包，通过光纤传输至扩展单元；扩展单元将接入单元传输过来的信号进行处理后，通过光纤，传输到覆盖单元；覆盖单元将扩展单元传输的信号处理放大后，通过天线，传输给用户。

上行链路：覆盖单元接收到用户的信息后，通过覆盖单元信号处理后，通过光纤传输到扩展单元；扩展单元将所有覆盖单元传输的信号进行数字化处理打包后，通过光纤传输至接入单元；接入单元将扩展单元的数字信号打包还原后，传输回基站/RRU。

系统主要应用的技术有：射频变频技术、数模转换技术、数字化处理技术、光电转换技术、千兆/百兆以太网技术。

4MDAS解决方案特点网线/光纤传输介质，隐蔽施工，降低物业协调难度“小功率、多天线”方式实现定点/精确覆盖射频单元靠近用户端，改善系统信噪比，提升系统效率全网监控，提高维护及优化效率端到端设计，系统调整、调试、优化方便多业务解决方案降低多业务系统对无源器件的要求5系统组网组网能力：1台MAU可带4台MEU，1台MEU可级联8台，1台MEU可带8台MRU。

信息通信INFORMATION & COMMUNICATIONS2020年第9期(总第213期)2020(Sum. No 213)5G 时代光纤分布系统MDAS 在室分中的应用周澜峰(中国联合网络通信有限公司郴州市分公司，湖南郴州423000)摘要:文章主要介绍目前各大通信运营商推广比较普遍的光纤分布系统的MDAS ,浅论如何解决5G 时代住宅小区的信 号覆盖，以及相关原理,让各类读者对MDAS 的应用场景更清晰更明确。

关键词:5GMDAS ;分布式应用场景;信号覆盖中图分类号:TN929.5 文献标识码:B文章编号:1673-1131(2020 )03-0207-031 MDAS 系统介绍1.1系统概述从2013年4G 网络商用开始，发展至今已经进入成熟期,2G 和3G 面临即将退网，4G 不但要承载数据业务,也要承载语音业务，实现了人与人之间的移动互联，基本能满足人们日 常生活的通信需要。

随着通信行业的进一步发展，实现万物 互联将是下一代移动通信的目标，也就是第五代移动通信5G, 一张更高速率、更大带宽、更强能力的多业务多技术融合的网 络，打造出一个以用户为中心的信息生态系统。

目前,我国的5G 网络已进入建设期，三大运营商将于2020年在重点城市开 始正式商用,相比上一代通信技术,5G 具有高速率、大容量、高 覆盖率、高安全等突出的特点，也正因如此,5G 网络覆盖的要 求比4G 更高，特别是室内覆盖,传统的室内覆盖大多采用同 轴电缆分布方式，已无法满足5G 网络对覆盖效果的要求，比如:多网融合困难、不利于扩容升级、传输损耗大、布线安装难度大、取电不方便、设备无法监控等。

光纤分布系统MDAS 恰好能解决5G 网络室内覆盖的诸 多难点问题，其支持多网协同覆盖,缩短网络建设的周期，完 美补齐了传统室内覆盖方案的短板，可作为室外基站与室内 外分布系统相结合的综合性解决方案。

1.2设备舷态表]MDAS 组成单元的参数环境工作制式/频珮接入草元察内--DCS+LTE 1800 卜 WCDMALTE2100+WCDMADCS+LTE 1800 * WCDMA+LTE2100DCSiLTE I.8G+LTE2.1 G4 WCDMA扩展 单元--DCS+LTE 18CXH WCDM A LTE2100+WCDMADCS+LTE 1800+WCDMA+LTE2100DCS+LTE L8G+LTE2.1G+WCDMA室外-■DCS+LTE 1800+WCDMALTE2100+WCDMADCS+LTE 1800十W CDMA+LTE2100DCS+LTE L8G-^LTE2.1G+WCDM A远端 单尤室夕卜/每通迫500mW 内虽宦 向/全向DCS+LTE 180O+WCDMALTE2100+WCDMADCS+LTE 1800 ► WCDMA 卜 LTE2100DCS+ LTE 1.8G+ LTE2」G4 WCDMA每通道500mW外接DCS+LTE 1 800+WCDMALTE2100+WCDMADCS+LTE 1800+WCDMA+LTE2100DCS+LTE 1.8G+LTE2.1 G+WCDMA收稿日期：2020』7-028作者简介:周澜峰(1979-),男,湖南岳阳市人，中南大学电子信息工程专业,通信工程师,从事移动通信行业近18年,现任中国联通郴州市 分公司系统集成中心方案支撑经理，主要负责政府信息化项目的售前方案和招投标、售中合同谈判和签订、售后实施与维保全流程支撑与 服务,研究方向为互联网冷息化等信息技术。

MDAS1简介MDAS（Mutiservice Distributed Access System Solution），是一种多业务分布系统，可支持多家运营商，多制式， 多载波，并集成WLAN系统，一步解决语音及数据业务需求，与传统模拟分布系统相比，同时具备混合组网、时延补偿、自动载波跟踪、上行底噪低等特点；MDAS由接入单元（MAU）、扩展单元（MEU）和远端单元（MRU）组成。

MDAS中的数字化系统细分有CDMA系统、GSM/DCS/WCDMA双制式系统、GSM/DCS/TD‐SDMA双制式系统，在提供2G、3G移动通信服务的同时，集成 WLAN 系统，满足用户的高速率无线数据传输需求。

2多业务分布系统的主要类型全数字光纤多业务分布系统接入单元、扩展单元、远端单元都是使用光纤数字信号处理方式；全光纤多业务分布系统接入单元、扩展单元、远端单元都是使用光纤传输处理方式；数字光纤混合多业务分布系统接入单元、扩展单元使用数字信号处理，扩展单元与远端单元使用光纤传输处理方式；数字光纤五类线混合多业务分布系统接入单元、扩展单元使用数字信号处理，扩展单元与远端单元使用五类线传输处理方式；3基本工作原理下面以数字多业务分布系统为例：下行链路：接入单元将基站/RRU的信号接入到系统然后将信号进行数字处理打包，通过光纤传输至扩展单元；扩展单元将接入单元传输过来的信号进行处理后，通过光纤，传输到覆盖单元；覆盖单元将扩展单元传输的信号处理放大后，通过天线，传输给用户。

上行链路：覆盖单元接收到用户的信息后，通过覆盖单元信号处理后，通过光纤传输到扩展单元；扩展单元将所有覆盖单元传输的信号进行数字化处理打包后，通过光纤传输至接入单元；接入单元将扩展单元的数字信号打包还原后，传输回基站/RRU。

系统主要应用的技术有：射频变频技术、数模转换技术、数字化处理技术、光电转换技术、千兆/百兆以太网技术。

4MDAS解决方案特点网线/光纤传输介质，隐蔽施工，降低物业协调难度“小功率、多天线”方式实现定点/精确覆盖射频单元靠近用户端，改善系统信噪比，提升系统效率全网监控，提高维护及优化效率端到端设计，系统调整、调试、优化方便多业务解决方案降低多业务系统对无源器件的要求5系统组网组网能力：1台MAU可带4台MEU，1台MEU可级联8台，1台MEU可带8台MRU。
