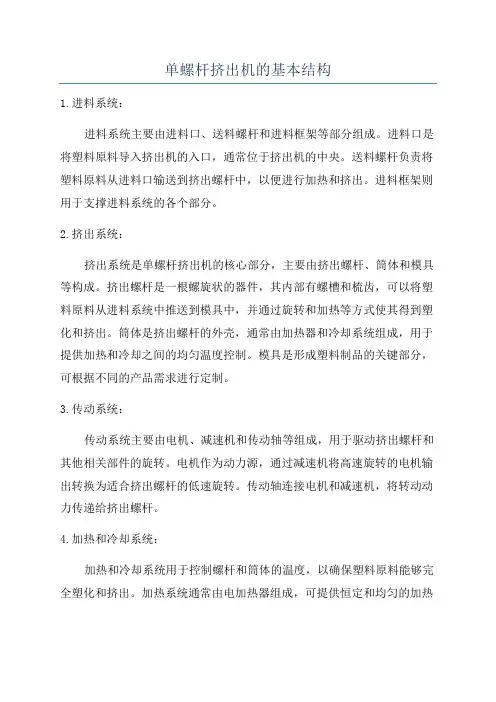

单螺杆挤出机的基本结构1.进料系统：进料系统主要由进料口、送料螺杆和进料框架等部分组成。
进料口是将塑料原料导入挤出机的入口，通常位于挤出机的中央。
送料螺杆负责将塑料原料从进料口输送到挤出螺杆中，以便进行加热和挤出。
进料框架则用于支撑进料系统的各个部分。
2.挤出系统：挤出系统是单螺杆挤出机的核心部分，主要由挤出螺杆、筒体和模具等构成。
挤出螺杆是一根螺旋状的器件，其内部有螺槽和梳齿，可以将塑料原料从进料系统中推送到模具中，并通过旋转和加热等方式使其得到塑化和挤出。
筒体是挤出螺杆的外壳，通常由加热器和冷却系统组成，用于提供加热和冷却之间的均匀温度控制。
模具是形成塑料制品的关键部分，可根据不同的产品需求进行定制。
3.传动系统：传动系统主要由电机、减速机和传动轴等组成，用于驱动挤出螺杆和其他相关部件的旋转。
电机作为动力源，通过减速机将高速旋转的电机输出转换为适合挤出螺杆的低速旋转。
传动轴连接电机和减速机，将转动动力传递给挤出螺杆。
4.加热和冷却系统：加热和冷却系统用于控制螺杆和筒体的温度，以确保塑料原料能够完全塑化和挤出。
加热系统通常由电加热器组成，可提供恒定和均匀的加热温度。
冷却系统包括循环水路和冷却器等部件，用于降低挤出系统的温度并保持稳定。
5.控制系统：控制系统用于监控和控制挤出机的运行状态，可根据产品要求实时调整挤出螺杆和相关部件的转速、温度和压力等参数。
控制系统一般包括电气仪表、PLC控制器和触摸屏等，操作简单方便。
除了以上基本结构，单螺杆挤出机通常还配备其他附属设备，如真空系统、加料器、料斗和中间筒等，以提高生产效率和产品质量，并满足特定的产品加工要求。
总的来说，单螺杆挤出机的基本结构由进料系统、挤出系统、传动系统、加热和冷却系统以及控制系统等部分组成，每个部分都发挥着重要的作用，共同完成塑料加工的工艺过程。

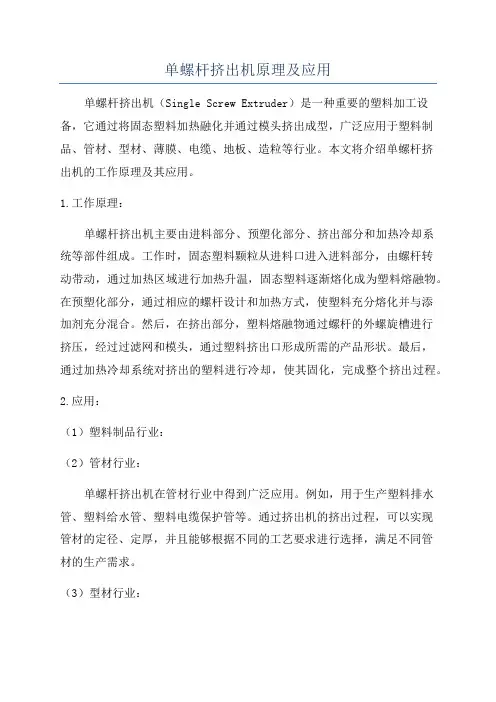

单螺杆挤出机原理及应用单螺杆挤出机（Single Screw Extruder）是一种重要的塑料加工设备，它通过将固态塑料加热融化并通过模头挤出成型，广泛应用于塑料制品、管材、型材、薄膜、电缆、地板、造粒等行业。
本文将介绍单螺杆挤出机的工作原理及其应用。
1.工作原理：单螺杆挤出机主要由进料部分、预塑化部分、挤出部分和加热冷却系统等部件组成。
工作时，固态塑料颗粒从进料口进入进料部分，由螺杆转动带动，通过加热区域进行加热升温，固态塑料逐渐熔化成为塑料熔融物。
在预塑化部分，通过相应的螺杆设计和加热方式，使塑料充分熔化并与添加剂充分混合。
然后，在挤出部分，塑料熔融物通过螺杆的外螺旋槽进行挤压，经过过滤网和模头，通过塑料挤出口形成所需的产品形状。
最后，通过加热冷却系统对挤出的塑料进行冷却，使其固化，完成整个挤出过程。
2.应用：（1）塑料制品行业：（2）管材行业：单螺杆挤出机在管材行业中得到广泛应用。
例如，用于生产塑料排水管、塑料给水管、塑料电缆保护管等。
通过挤出机的挤出过程，可以实现管材的定径、定厚，并且能够根据不同的工艺要求进行选择，满足不同管材的生产需求。
（3）型材行业：单螺杆挤出机在塑料型材生产领域也有广泛应用，如生产塑料门窗型材、塑料板材、塑料隔断、塑料围栏等。
通过单螺杆挤出机的工作原理，可以通过合适的模头和挤出机操作参数，实现对塑料的挤出成型，生产出符合要求的塑料型材。
（4）造粒行业：综上所述，单螺杆挤出机是一种重要的塑料加工设备，其工作原理是利用螺杆的旋转和加热系统的作用，将塑料颗粒加热融化后进行挤出成型。
它在塑料制品、管材、型材、薄膜、电缆、地板、造粒等领域有广泛的应用，能够满足不同行业的生产需求。

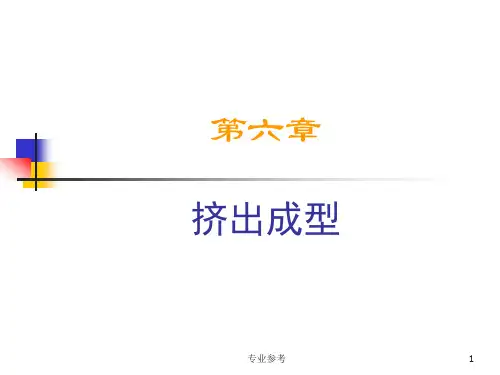

![挤出成型：单螺杆挤出机的基本结构、成型原理、工艺与流程[专业参考]](https://uimg.taocdn.com/9f17c9dd804d2b160b4ec0c7.webp)

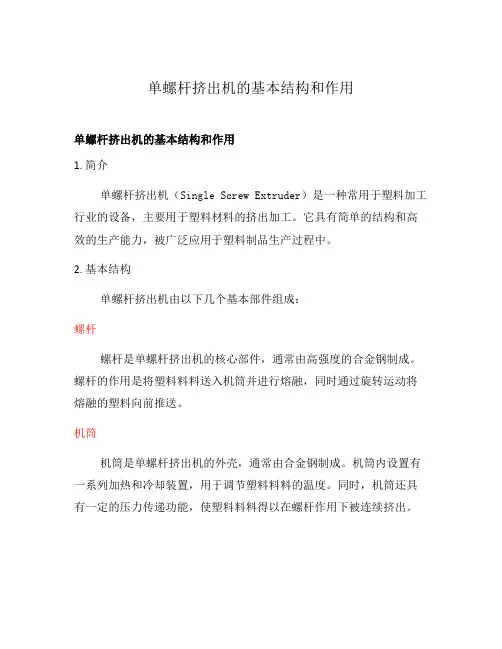

单螺杆挤出机的基本结构和作用单螺杆挤出机的基本结构和作用1. 简介单螺杆挤出机（Single Screw Extruder）是一种常用于塑料加工行业的设备，主要用于塑料材料的挤出加工。
它具有简单的结构和高效的生产能力，被广泛应用于塑料制品生产过程中。
2. 基本结构单螺杆挤出机由以下几个基本部件组成：螺杆螺杆是单螺杆挤出机的核心部件，通常由高强度的合金钢制成。
螺杆的作用是将塑料料料送入机筒并进行熔融，同时通过旋转运动将熔融的塑料向前推送。
机筒机筒是单螺杆挤出机的外壳，通常由合金钢制成。
机筒内设置有一系列加热和冷却装置，用于调节塑料料料的温度。
同时，机筒还具有一定的压力传递功能，使塑料料料得以在螺杆作用下被连续挤出。
进料口和出料口进料口位于机筒一端，用于将塑料料料送入机筒。
出料口位于机筒另一端，用于挤出已熔融的塑料，形成所需的产品形状。
传动系统传动系统由电机、减速机和联轴器组成，主要负责驱动螺杆的旋转运动。
通过调节传动系统的转速和扭矩，可以控制挤出机的塑化能力和生产速度。
控制系统控制系统采用计算机或PLC控制，用于监测和调整挤出机的工作状态。
通过控制系统，可以实现对挤出机的温度、压力、转速等参数进行精确控制，以确保生产过程的稳定性和产品的质量。
3. 挤出过程和作用单螺杆挤出机的工作过程主要包括以下几个阶段：进料和塑化塑料料料由进料口进入机筒，经过螺杆的旋转和外力的作用，逐渐被推送到出料口。
在此过程中，塑料料料会被加热和熔融，形成熔融塑料，同时塑料料料中的气体被排出。
挤出和冷却熔融塑料通过出料口挤出，通过模具或模板形成所需的物体。
同时，通过冷却装置对挤出的塑料进行快速冷却，使其固化成型。
切割和收集已固化的塑料被切割成所需长度，并通过传送带或其他方式收集起来。
单螺杆挤出机的作用主要有以下几个方面：•实现塑料料料的塑化和熔融，使其具备挤出的可塑性；•通过调节挤出机的参数和工艺，实现对挤出产品的形状、尺寸和性能的控制；•提高生产效率，实现连续、高速的生产过程；•降低生产成本，提高产品的竞争力。
单螺杆挤出机的介绍单螺杆挤出机（Single Screw Extruder）是一种常用的塑料机械设备，它广泛应用于塑料加工行业。
该设备通过将塑料颗粒或粉末送入进料口，经过加热、熔融、挤出、塑化等工艺过程，将塑料材料挤出成各种形状的制品。
单螺杆挤出机可以根据需要改变螺杆、模具等配件来实现不同的挤出加工工艺。
单螺杆挤出机的主要部件包括进料系统、螺杆、机筒、加热系统、挤出头、冷却系统等。
其中，进料系统负责将塑料颗粒或粉末送入机筒，螺杆则是完成塑料熔融、塑化、挤出等工艺的核心部件。
机筒一般由多段组成，通过控制不同机筒段的温度来实现对塑料的熔融和塑化。
加热系统则是提供足够的热能来使塑料材料融化和保持所需的工艺温度。
挤出头将熔融的塑料经过模具挤出，形成所需的产品形状。
冷却系统则对挤出的制品进行快速冷却，使其保持形状并提高质量。
单螺杆挤出机的工作原理是将固态塑料材料加热至熔融状态，经由螺杆的旋转运动，将熔融的塑料材料推进到机筒内，然后通过模具或挤出头挤出成所需的形状。
在挤出过程中，螺杆的径向间隙逐渐减小，从而产生很大的剪切力和挤压力，使塑料材料充分熔融和塑化。
同时，通过控制螺杆的转速和机筒的温度，可以调节挤出的速度和品质。
1.结构简单，成本低：相对于双螺杆挤出机而言，单螺杆挤出机的结构更为简单，部件更少，因此成本相对较低，适合于中小型企业使用。
2.运行稳定，易操作：单螺杆挤出机的运行稳定性较好，易于操作和维护，且故障率相对较低，适合于长时间连续生产。
3.应用范围广：单螺杆挤出机适用于各种塑料材料的挤出加工，如聚乙烯、聚丙烯、聚氯乙烯、聚苯乙烯等。
4.能耗较低：相对于其他挤出机而言，单螺杆挤出机的能耗相对较低，适合于需要长时间连续生产的企业使用。
5.环保高效：单螺杆挤出机采用电加热方式，热能利用效率高，减少能源的浪费。
同时，挤出过程中无需使用化学添加剂，更加环保高效。
然而，单螺杆挤出机也存在一些局限性和不足之处：1.适用产品有限：由于单螺杆挤出机的挤出能力相对较低，其适用于一些简单形状、要求不太高的制品生产，对于复杂形状、高精度、高品质的产品可能无法满足要求。

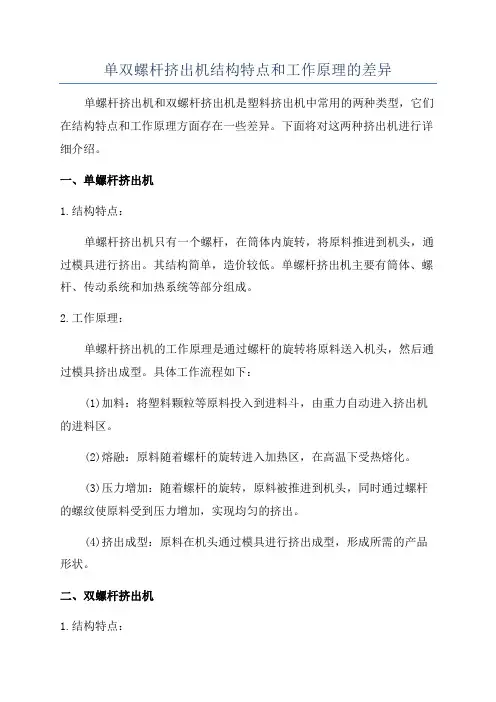

单双螺杆挤出机结构特点和工作原理的差异单螺杆挤出机和双螺杆挤出机是塑料挤出机中常用的两种类型，它们在结构特点和工作原理方面存在一些差异。
下面将对这两种挤出机进行详细介绍。
一、单螺杆挤出机1.结构特点：单螺杆挤出机只有一个螺杆，在筒体内旋转，将原料推进到机头，通过模具进行挤出。
其结构简单，造价较低。
单螺杆挤出机主要有筒体、螺杆、传动系统和加热系统等部分组成。
2.工作原理：单螺杆挤出机的工作原理是通过螺杆的旋转将原料送入机头，然后通过模具挤出成型。
具体工作流程如下：(1)加料：将塑料颗粒等原料投入到进料斗，由重力自动进入挤出机的进料区。
(2)熔融：原料随着螺杆的旋转进入加热区，在高温下受热熔化。
(3)压力增加：随着螺杆的旋转，原料被推进到机头，同时通过螺杆的螺纹使原料受到压力增加，实现均匀的挤出。
(4)挤出成型：原料在机头通过模具进行挤出成型，形成所需的产品形状。
二、双螺杆挤出机1.结构特点：双螺杆挤出机有两个同心旋转的螺杆，在挤出过程中的加工效果更好，适用于更多复杂的产品加工。
双螺杆挤出机的结构相对复杂，由筒体、螺杆、传动系统和加热系统等多个部分组成。
2.工作原理：双螺杆挤出机的工作原理主要是通过两个同心旋转的螺杆将原料进行挤压。
具体工作流程如下：(1)加料：将原料投入到进料斗，由重力自动进入挤出机的进料区，同时通过螺杆的螺纹将原料向前推进。
(2)熔融：原料在两个螺杆的作用下受到高温加热，快速熔化。
(3)压力和剪切：螺杆的旋转使得原料在其螺纹间经历高压力和高剪切力，从而使得原料更加均匀地混合。
(4)挤出成型：原料在挤出机的机头通过模具进行挤出成型，形成所需的产品形状。
总结起来，单螺杆挤出机相对简单，适用于一些简单的挤出加工；而双螺杆挤出机结构相对复杂，适用于需要更好的加工效果和更复杂形状的产品加工。

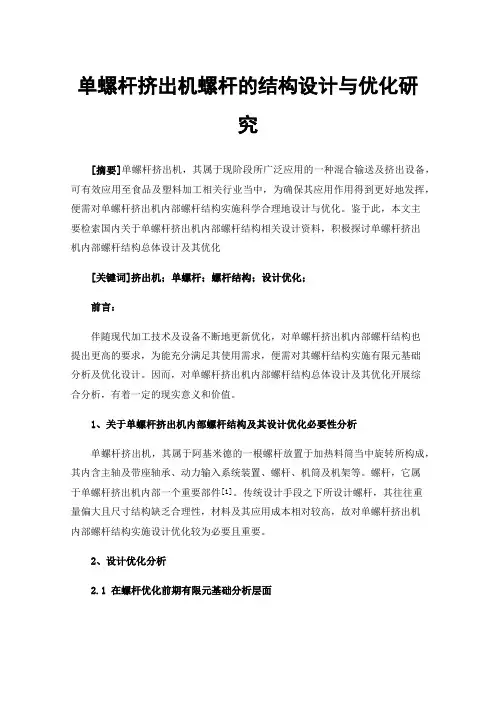

单螺杆挤出机螺杆的结构设计与优化研究[摘要]单螺杆挤出机，其属于现阶段所广泛应用的一种混合输送及挤出设备，可有效应用至食品及塑料加工相关行业当中，为确保其应用作用得到更好地发挥，便需对单螺杆挤出机内部螺杆结构实施科学合理地设计与优化。
鉴于此，本文主要检索国内关于单螺杆挤出机内部螺杆结构相关设计资料，积极探讨单螺杆挤出机内部螺杆结构总体设计及其优化[关键词]挤出机；单螺杆；螺杆结构；设计优化；前言：伴随现代加工技术及设备不断地更新优化，对单螺杆挤出机内部螺杆结构也提出更高的要求，为能充分满足其使用需求，便需对其螺杆结构实施有限元基础分析及优化设计。
因而，对单螺杆挤出机内部螺杆结构总体设计及其优化开展综合分析，有着一定的现实意义和价值。
1、关于单螺杆挤出机内部螺杆结构及其设计优化必要性分析单螺杆挤出机，其属于阿基米德的一根螺杆放置于加热料筒当中旋转所构成，其内含主轴及带座轴承、动力输入系统装置、螺杆、机筒及机架等。
螺杆，它属于单螺杆挤出机内部一个重要部件[1]。
传统设计手段之下所设计螺杆，其往往重量偏大且尺寸结构缺乏合理性，材料及其应用成本相对较高，故对单螺杆挤出机内部螺杆结构实施设计优化较为必要且重要。
2、设计优化分析2.1 在螺杆优化前期有限元基础分析层面一是，在静力学层面。
单螺杆挤出机内部，螺杆材料选取45号钢，弹性模量为210GPa，密度为7800kg·m-3，泊松比为0.3。
45号钢呈较高强度、优良机械加工操作性能，广泛应用至螺杆相关零件当中。
单螺杆挤出机，其内部螺杆结构极具复杂性，网格划分期间需着重考虑四面体的网格单元等向细化这一特点，以四面体为方式，促使网格生成。
网格单元为6mm，经划分过后，网格的节点数及其单元数分别是125176、67737，将螺杆的有限元基础模型确立起来。
结合螺杆和轴承、驱动轴相互间的配合方式，把螺杆处于轴承部位安装位置上轴向及其径向位移均设为零，并对该螺杆体则施加相应的恒定扭矩，结合各项资料，螺杆上面扭矩确定为30N·m。
单螺杆挤出机的介绍首先，单螺杆挤出机由机架、传动系统、螺杆、机头、温控系统等组件构成。
机架是整个挤出机的支撑框架，承受着设备的重量和各种外部力，具有良好的刚性和稳定性。
传动系统包括电机和减速器，通过电机的转动和减速器的传动，将动力传递给螺杆，实现材料的挤出过程。
螺杆是挤出机的核心部件，它分为进料段、压缩段和排料段，通过螺杆的旋转将塑料颗粒加热、熔化、压缩和挤出。
机头是螺杆出料的最后一道工序，通过机头的结构和设计，可以对挤出的产品进行成型和切割。
温控系统用于对挤出机各部位的温度进行控制，确保挤出过程中温度的稳定性。
其次，单螺杆挤出机的工作原理如下：首先，将塑料颗粒装入进料段，并通过螺杆的旋转将颗粒逐渐推进到压缩段。
在压缩段，螺杆的螺距逐渐减小，使塑料颗粒受到较强的挤压力，从而加热和熔化。
随后，熔融塑料进入排料段，螺杆通过转动将熔融塑料挤出机头，经过机头的结构和冷却装置，最终形成所需产品。
整个挤出过程中，还需要通过温控系统对挤出机各部位的温度进行控制，以确保挤出的产品质量。
单螺杆挤出机的应用领域非常广泛。
在塑料制品生产方面，单螺杆挤出机可以生产各种塑料制品，如塑料管材、塑料板材、塑料薄膜、塑料丝等。
在塑料回收再利用方面，单螺杆挤出机可以将废旧塑料进行熔融再生，生产出符合要求的再生塑料颗粒，实现资源的有效利用。
此外，单螺杆挤出机还可以用于塑料改性，将其他添加剂与基础塑料进行混炼，改变塑料的性能，提高塑料的使用价值。
单螺杆挤出机相比双螺杆挤出机具有一些优点。
首先，单螺杆挤出机结构简单，制造成本较低，易于操作和维修。
其次，由于螺杆结构的限制，单螺杆挤出机在塑料制品的颜色变化和产品切换上更加方便快捷。
此外，单螺杆挤出机的生产能力较大，适合大规模的生产需求。
总结来说，单螺杆挤出机是一种重要的塑料加工设备，具有广泛的应用领域和一些优点。
随着塑料工业的不断发展和需求的增加，单螺杆挤出机的发展前景将更加广阔。
单螺杆挤出机的主要组成及用途。
单螺杆挤出机是一种常见的塑料加工设备，它主要由进料系统、压力传递系统、螺杆系统、加热系统、冷却系统和控制系统等组成。
本文将详细介绍单螺杆挤出机的主要组成部分及其用途。
一、进料系统进料系统包括进料斗、送料器和送料筒。
其主要功能是将原料送入螺杆机的螺杆腔中。
进料斗是原料的存放和供给装置，送料器通过旋转螺杆将原料推送到螺杆腔中，而送料筒则起到了密封螺杆腔的作用。
二、压力传递系统压力传递系统由电机、减速器、联轴器和螺杆组成。
电机通过减速器和联轴器驱动螺杆旋转，将电能转化为机械能，进而推动螺杆进行挤压作业。
螺杆是单螺杆挤出机的核心部件，其螺杆槽中的螺纹起到了挤出、熔化和混合原料的作用。
三、加热系统加热系统主要由电加热器和温度控制器组成。
电加热器通过加热螺杆和螺杆筒，使原料在挤出过程中达到所需的熔化温度。
温度控制器能够实时监测和调节螺杆和螺杆筒的温度，确保挤出过程的稳定性和一致性。
四、冷却系统冷却系统一般包括风冷和水冷两种方式。
风冷通过风扇将挤出机产生的热量带走，起到散热的作用。
而水冷则通过水循环系统，将冷却水流过螺杆和螺杆筒，以达到降温的目的。
冷却系统的作用是防止原料在挤出过程中过热，保证产品的质量。
五、控制系统控制系统是单螺杆挤出机的智能化核心。
通过控制系统，操作人员可以对挤出机的工作参数进行监控和调节，实现自动化生产。
控制系统还能够实时显示螺杆转速、温度、压力等重要参数，并具备故障报警和自动停机保护功能，确保生产过程的安全性和稳定性。
单螺杆挤出机主要用于塑料加工和制造行业。
具体应用包括：1.挤出成型：单螺杆挤出机能够将熔化的塑料挤出成型，制作出各种塑料制品，如管材、板材、薄膜、线缆等。
2.注塑成型：通过配合注射模具，单螺杆挤出机可以将熔化的塑料注射到模具腔中，制作出具有复杂形状的塑料制品。
3.片材挤压：单螺杆挤出机可以将熔化的塑料挤出成片材，用于制作包装膜、塑料袋、塑料板等。
单螺杆挤出机的主要组成及用途1.进料系统：进料系统由进料斗、送料器和蓄料器组成，用于将原料送入机器的填料部分。
进料系统的工作原理是运用送料器将原料输送到螺杆的进料段。
蓄料器可保持一定的原料数量，以确保挤出机长时间连续运行。
2.主螺杆系统：主螺杆是整个挤出机的核心部件，它通常由一个或多个螺杆组成。
螺杆用来加热、熔化、混合和压缩原料，并将其输送到挤出机的出料端。
3.加热和冷却系统：为了使原料达到熔化状态，单螺杆挤出机需要通过电加热器或蒸汽加热器加热螺杆和机筒。
加热器通常布置在螺杆和机筒的外侧。
同时，冷却系统也是必要的，以防止机器过热。
4.挤出头：挤出头是将熔融的原料从螺杆中挤出并注入模具的部分。
挤出头通常由一对模具和螺杆尖端组成，以确保原料的流动和塑型。
5.模具系统：模具系统是将熔融的原料形成所需产品形状的部分。
它通常由模具和模具支撑系统组成。
模具系统的设计决定了产品的形状和尺寸。
6.控制系统：控制系统由电气和控制元件组成，用于控制整个挤出机的运行。
控制系统可以设置并调整挤出机的参数，如温度、压力、速度等。
1.塑料挤出加工：单螺杆挤出机广泛应用于塑料制品的加工行业，如塑料管、板材、薄膜、线缆、地板、塑料袋、塑料制品等。
挤出机能够将塑料颗粒加热、熔化，并通过模具挤出所需形状的产品。
2.橡胶挤出加工：单螺杆挤出机也适用于橡胶制品的生产，如橡胶管、橡胶密封件、橡胶条等。
橡胶料在单螺杆挤出机中被加热、熔化，并通过挤出头挤出，形成所需形状的橡胶制品。
3.化工材料挤出加工：挤出机还可以用于化工材料、聚合物等非塑料材料的加工。
通过调整挤出机的参数、温度和压力等，可以实现对各种材料的熔化和挤出。
总之，单螺杆挤出机是一种重要的塑料加工设备，它通过加热、熔化、混合和挤出的工艺过程，将原料形成所需形状的产品。
不仅在塑料行业有广泛应用，还适用于橡胶、化工等材料的加工。
单螺杆挤出机的基本结构英文回答：Basic Structure of a Single Screw Extruder.A single screw extruder is a machine that converts raw materials into a uniform melt. It is a key component in the production of plastics, rubber, and other materials. The basic structure of a single screw extruder consists of the following components:Screw: The screw is the main component of the extruder. It is a helical-shaped shaft that rotates inside a barrel. The screw conveys the material through the extruder and generates the pressure necessary for melting.Barrel: The barrel is a cylindrical chamber that surrounds the screw. It is heated to a specific temperature to melt the material.Die: The die is located at the end of the barrel. Itis a shaped opening through which the molten material is forced. The shape of the die determines the shape of thefinal product.Feed hopper: The feed hopper is located at the top of the extruder. It holds the raw material that is to be extruded.Drive system: The drive system powers the screw. It consists of a motor, gearbox, and couplings.Temperature control system: The temperature control system maintains the desired temperature in the barrel and die. It consists of thermocouples, temperature controllers, and heaters.Cooling system: The cooling system cools the extruder after use. It consists of water jackets, fans, and chillers.中文回答：单螺杆挤出机基本结构。
单螺杆挤出机的主要组成及用途单螺杆挤出机是一种常见的塑料加工设备，主要用于将塑料料粒或粉末加热、熔化、塑化并挤出成型，广泛应用于塑料制品的生产中。
单螺杆挤出机的主要组成部分包括进料系统、螺杆和筒体、加热和冷却系统、驱动系统以及控制系统。
进料系统是将塑料料粒或粉末输送到螺杆的部分，通常由进料斗、输料机构和送料机构组成。
进料斗用于存放塑料料粒或粉末，输料机构负责将料粒或粉末从进料斗中输送到螺杆，送料机构则控制料粒或粉末的输送速度。
螺杆和筒体是单螺杆挤出机的核心部分，主要负责塑料的加热、熔化和塑化。
螺杆是由螺纹和螺纹槽组成的旋转零件，螺纹槽将塑料料粒或粉末从进料端逐渐输送到出料端，并在输送过程中与筒体内壁摩擦产生的热量将塑料加热熔化。
筒体是螺杆的外壳，通常由加热和冷却系统组成。
加热系统通过电加热装置或燃气加热装置将筒体加热，使塑料料粒或粉末能够熔化。
冷却系统则通过循环水或风扇将筒体冷却，确保塑料在出料端得到充分冷却并固化。
驱动系统是单螺杆挤出机的动力来源，通常由电机和减速机组成。
电机提供动力，减速机将电机的高速旋转转换为螺杆的适宜旋转速度。
控制系统是单螺杆挤出机的智能化部分，用于控制整个挤出过程的参数和工艺。
控制系统通常包括温度控制、压力控制、速度控制等功能，可根据生产需要进行调整。
单螺杆挤出机主要用途是将塑料料粒或粉末加热、熔化、塑化并挤出成型。
它广泛应用于塑料制品的生产中，包括塑料管材、塑料板材、塑料薄膜、塑料型材、塑料注塑制品等。
通过调整螺杆的结构和温度控制系统，单螺杆挤出机还可以实现特殊塑料的挤出加工，如橡胶、聚氨酯等。
单螺杆挤出机是一种用于将塑料料粒或粉末加热、熔化、塑化并挤出成型的设备，由进料系统、螺杆和筒体、加热和冷却系统、驱动系统以及控制系统组成。
它广泛应用于塑料制品的生产中，是塑料加工行业中不可或缺的设备之一。
