最新《机械制图》尺寸标注

机械制图尺寸标注标准机械制图尺寸标注标准一、尺寸及公差标注原则1、尺寸标注应准确，符合国家标准要求，单位选择应统一；2、尺寸标注应清晰明了，上下表示应统一；3、尺寸不能部分标注；4、公差应标明，并应完全体现出整个误差包络范围；5、标注的尺寸应压缩为采用全数字表示方式，仅字母或缩写不明确其正确意义时，可采用字母或缩写加上相应解释；6、有些由科学取精、取偏后计算而来的尺寸，应当标注可用计算方式计出；7、特殊尺寸标注应注明计算方法，并有明确的计算公式；二、尺寸表示方法1、直接标注：正确而简洁的表示方式，适用于直锥、内圆孔、倒角和螺纹等，采用数字和单位组合，在图面上用线表示位置；2、间接标注：以箭头或虚线圆弧两点连线的中点表示，适用于圆柱孔、抛两个圆弧的中心点的距离表示；三、尺寸简写1、公差表示简写：标注安全尺寸时，可用负号“――”代替加减号“±”。

如内圆孔直径一般标注D～代表D-负公差D+正公差；2、单位简写：通用简写可在米、厘米、毫米或其他单位简写前加上“n”，n表示通用简写意义；3、特殊简写：比如，可有尺寸简写1/4形式m，r表示半径，A、B表示平行边长；四、尺寸表示规范1、量具尺寸表示应以整数标注，小数不能大于2位；2、表示的尺寸和公差要一一对应，误差不能交叉；3、图面标注的尺寸及公差数值不能大于部件实际外形尺寸，而表示公差不能小于实际公差范围；4、通用尺寸及公差，可不必表示明确。

如4-4H、4H，均表示M4-4H；5、尺寸及公差不能缺，但可用中文表示工件型式，如：“平面”“曲面”；6、应将螺纹公差表示在螺纹标注处，但螺纹种类、级数和气孔位置可在其他视图注明；7、标注的各尺寸的位置及其标注方式，应统一，不混用或各自另注；8、坐标传递应统一，“X”、“Y”、“Z”等坐标系统应靠下加标注，但可使用角度代替X、Y或Z轴；9、组件尺寸一律在上表面标注；10、标注样式、大小、位置等应统一，不应影响视觉清晰度；11、标注不够清楚，应另附描述说明。

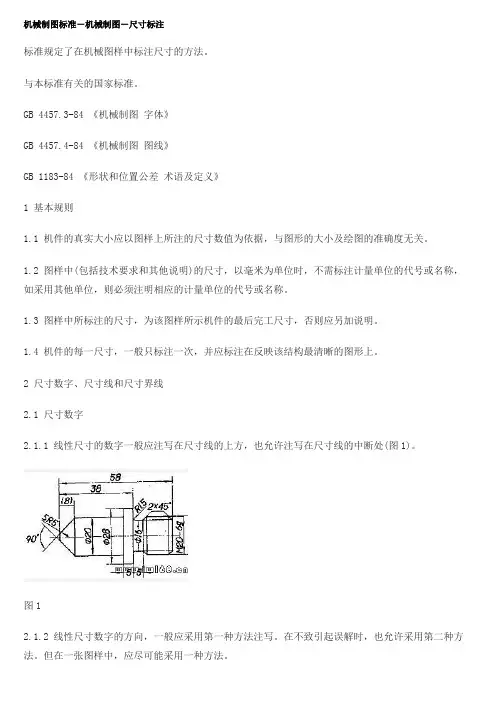

机械制图标准－机械制图－尺寸标注标准规定了在机械图样中标注尺寸的方法。

与本标准有关的国家标准。

GB 4457.3-84 《机械制图字体》GB 4457.4-84 《机械制图图线》GB 1183-84 《形状和位置公差术语及定义》1 基本规则1.1 机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。

1.2 图样中(包括技术要求和其他说明)的尺寸，以毫米为单位时，不需标注计量单位的代号或名称，如采用其他单位，则必须注明相应的计量单位的代号或名称。

1.3 图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。

1.4 机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。

2 尺寸数字、尺寸线和尺寸界线2.1 尺寸数字2.1.1 线性尺寸的数字一般应注写在尺寸线的上方，也允许注写在尺寸线的中断处(图1)。

图12.1.2 线性尺寸数字的方向，一般应采用第一种方法注写。

在不致引起误解时，也允许采用第二种方法。

但在一张图样中，应尽可能采用一种方法。

方法1：数字应按图2所示的方向注写，并尽可能避免在图示30°范围内标注尺寸，当无法避免时可按图3的形式标注。

方法2：对于非水平方向的尺寸，其数字可水平地注写在尺寸线的中断处(图4、5)。

2.1.3 角度的数字一律写成水平方向，一般注写在尺寸线的中断处(图6)。

必要时也可按图7的形式标注。

2.1.4 尺寸数字不可被任何图线所通过，否则必须将该图线断开(图8)。

图82.2 尺寸线2.2.1 尺寸线用细实线绘制，其终端可以有下列两种形式：a. 箭头：箭头的形式如图9所示，适用于各种类型的图样。

b. 斜线：斜线用细实线绘制，其方向和画法如图10所示。

当尺寸线的终端采用斜线形式时，尺寸线与尺寸界线必须相互垂直，如图11所示。

图11当尺寸线与尺寸界线相互垂直时，同一张图样中只能采用一种尺寸线终端的形式。

当采用箭头时，在地位不够的情况下，允许用圆点或斜线代替箭头(图16)。

机械制图标准－机械制图－尺寸标注标准规定了在机械图样中标注尺寸的方法。

与本标准有关的国家标准。

GB 4457.3-84 《机械制图字体》GB 4457.4-84 《机械制图图线》GB 1183-84 《形状和位置公差术语及定义》1 基本规则1.1 机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。

1.2 图样中(包括技术要求和其他说明)的尺寸，以毫米为单位时，不需标注计量单位的代号或名称，如采用其他单位，则必须注明相应的计量单位的代号或名称。

1.3 图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。

1.4 机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。

2 尺寸数字、尺寸线和尺寸界线2.1 尺寸数字2.1.1 线性尺寸的数字一般应注写在尺寸线的上方，也允许注写在尺寸线的中断处(图1)。

图12.1.2 线性尺寸数字的方向，一般应采用第一种方法注写。

在不致引起误解时，也允许采用第二种方法。

但在一张图样中，应尽可能采用一种方法。

方法1：数字应按图2所示的方向注写，并尽可能避免在图示30°范围内标注尺寸，当无法避免时可按图3的形式标注。

方法2：对于非水平方向的尺寸，其数字可水平地注写在尺寸线的中断处(图4、5)。

2.1.3 角度的数字一律写成水平方向，一般注写在尺寸线的中断处(图6)。

必要时也可按图7的形式标注。

2.1.4 尺寸数字不可被任何图线所通过，否则必须将该图线断开(图8)。

图82.2 尺寸线2.2.1 尺寸线用细实线绘制，其终端可以有下列两种形式：a. 箭头：箭头的形式如图9所示，适用于各种类型的图样。

b. 斜线：斜线用细实线绘制，其方向和画法如图10所示。

当尺寸线的终端采用斜线形式时，尺寸线与尺寸界线必须相互垂直，如图11所示。

图11当尺寸线与尺寸界线相互垂直时，同一张图样中只能采用一种尺寸线终端的形式。

当采用箭头时，在地位不够的情况下，允许用圆点或斜线代替箭头(图16)。

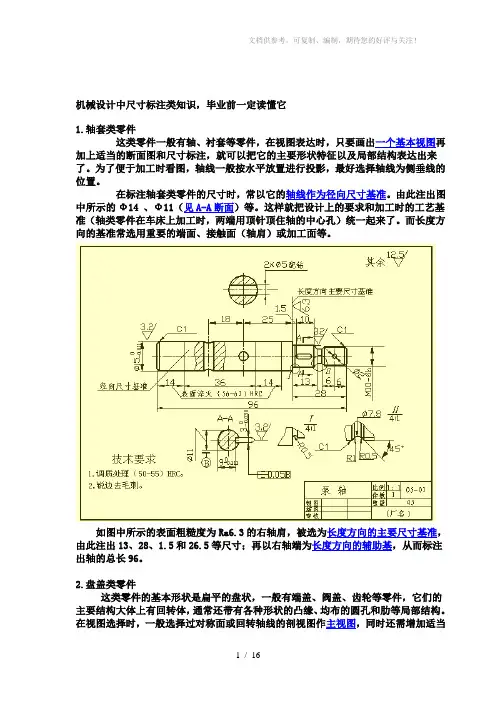

机械设计中尺寸标注类知识，毕业前一定读懂它1.轴套类零件这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。

为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。

在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。

由此注出图中所示的Ф14 、Ф11（见A-A断面）等。

这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。

而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。

如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。

2.盘盖类零件这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。

在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。

如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。

在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。

3.叉架类零件这类零件一般有拨叉、连杆、支座等零件。

由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。

对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。

踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比较合适。

在标注叉架类零件的尺寸时，通常选用安装基面或零件的对称面作为尺寸基准。

机械制图尺寸标注在“修改标注样式”窗口的“调整”页面上将“标注特性比例”选成“使用全局比例”，并将比例设成图纸比例的倒数以后就可以在模型空间里进行尺寸标注了。

通常将标注放在单独的“标注”图层，所以标注前应该在图层下拉列表里点选“标注”图层。

对长度尺寸进行标注用的是“线性”命令。

第一步，操作菜单“标注”→“线性”，命令行窗口提示“指定第一条尺寸界线原点或<选择对象>：”，点击图形上要标注尺寸的起始点，比如要标注矩形的长度，就在矩形的左上角上点击鼠标。

第二步，命令行窗口提示“指定第二条尺寸界线原点：”，点击图形上要标注尺寸的终点，这里是点击矩形的右上角。

第三步，命令行窗口接着提示“指定尺寸线位置或[多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R)]：”，将鼠标向上移动一段距离后点击一下，尺寸就标注好了，标注上的文字是AutoCAD自动测量后放上去的。

如图1中矩形上边的尺寸标注。

点击已经完成的尺寸标注，选中它，再右击鼠标，在快捷菜单上有许多选项，其中“标注文字位置”非常有用，点选“置中”后文字就跑到尺寸线中间去了，比如图1中矩形右边标注的那样。

点选“单独移动文字”后可以用鼠标将文字灵活地移动，比如图1中矩形下边标注的样子。

点选“与引线一起移动”后移动文字的时候会添加文字引线，象图1中矩形左边标注的那样。

在“特性”窗口里可以对选中的标注进行非常多的修改。

图2中左边的标注文字原先是“90”，在“特性”窗口“文字”类别的“文字替代”文本框键入“%%c90”后就替换成了表示直径的格式。

在“特性”窗口“主单位”类别的“标注前缀”文本框内键入“%%c”也可以取得同样的效果。

图2中上边的标注文字原先是“200”，在“特性”窗口“文字”类别的“文字替代”文本框键入“200\S+0.2^-0.1”后就替换成了带上下偏差的格式了。

在“特性”窗口“公差”类别的“显示公差”里选择“极限偏差”，并在“公差下偏差”和“公差上偏差”文本框里分别键入“0.1”和“0.2”也能得到同样的效果，由于下偏差的负号是AutoCAD自动加上的，所以当需要下偏差为正数如“+0.1”的时候，可以在“公差下偏差”里键入“-0.1”，负负得正，显示的就是“+0.1”。

第一节国家标准中对制图的一般规定一图纸的幅面和格式(GB/T 14689-1993)1 图纸的幅面为了使图纸幅面统一，便于装订和保管以及符合缩微复制原件要求，绘制技术图样时，应按以下规定选用图纸幅面。

（1）应优先选用基本幅面（表1－1）。

（2）必要时，允许选用加长幅面。

但是加长后幅面的尺寸必须是由基本幅面的短边成整数倍增加后得出。

表1－1 图纸幅面尺寸代号A0A1A2A3A4幅面尺寸841×1189594×841420×594297×420210×297 a25c105e20102 图框格式在图纸上必须用粗实线画出图框，图样必须绘制在图框内部。

其格式分为留装订边和不留装订边两种。

同一产品的图样只能采用一种图框格式。

3 标题栏每张图纸上必须有标题栏，标题栏位于图纸的右下角，其格式遵守GB／T10609.1-1989的规定。

当标题栏的长边置于水平方向且与图纸的长边平行时，构成X型图纸；若标题栏的长边与图纸的长边垂直时，则构成Y型图纸。

二比例1 术语（1）比例：图与实物相应要素的线性尺寸之比。

（2）原值比例：比值为1的比例，即1：1。

（3）放大比例：比值大于1的比例，如2：1。

（4）缩小比例：比值小于1的比例，如1：4。

2 比例系列绘制图样是，应根据需要按表1－2中规定的优选选择系列中选取适当的比例。

为了从图样上直接反映出事物的大小，绘图时应尽量采用原值比例。

3 标注方法（1）比例符号应以“：”表示，如1：1，2：1等。

（2）比例一般标注在标题栏中的比例栏内。

不论采用何种比例，图形中所标注的尺寸数值必须是实物的实际大小，与图形的比例无关。

表1－2 比例系列种类优先选择系列允许选择系列原值比例1：1－放大比例5：1 2：15×10n：1 2×10n：14：1 2.5：14×10n：1 2.5×10n：1缩小比例1：2 1：5 1：101：2×10n 1：5×10n 1：10×10n1：1.5 1：2.5 1：3 1：4 1：61：1.5×10n 1：2.5×10n 1：3×10n1：4×10n 1：6×10nb三字体1在图样中书写的汉字、数字和字母，都必须做到“字体工整、笔划清楚、间隔均匀、排列整齐”。
