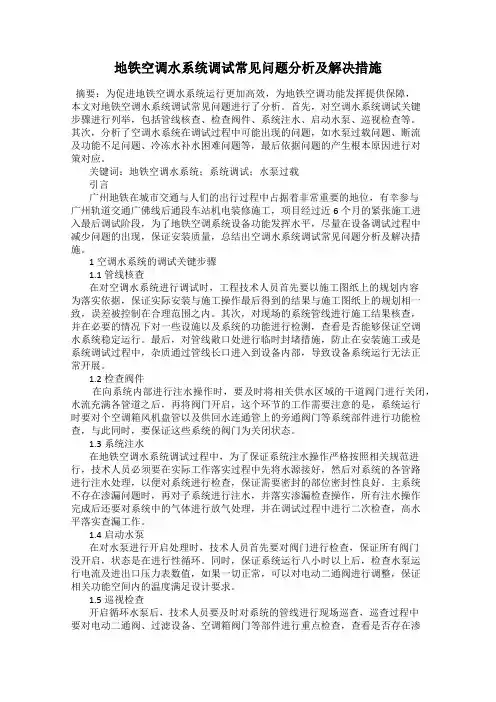

地铁空调水系统调试常见问题分析及解决措施
摘要：为促进地铁空调水系统运行更加高效，为地铁空调功能发挥提供保障，本文对地铁空调水系统调试常见问题进行了分析。首先，对空调水系统调试关键步骤进行列举，包括管线核查、检查阀件、系统注水、启动水泵、巡视检查等。其次，分析了空调水系统在调试过程中可能出现的问题，如水泵过载问题、断流及功能不足问题、冷冻水补水困难问题等，最后依据问题的产生根本原因进行对策对应。
关键词：地铁空调水系统；系统调试；水泵过载
引言
广州地铁在城市交通与人们的出行过程中占据着非常重要的地位，有幸参与广州轨道交通广佛线后通段车站机电装修施工，项目经过近6个月的紧张施工进入最后调试阶段，为了地铁空调系统设备功能发挥水平，尽量在设备调试过程中减少问题的出现，保证安装质量，总结出空调水系统调试常见问题分析及解决措施。
1空调水系统的调试关键步骤
1.1管线核查
在对空调水系统进行调试时，工程技术人员首先要以施工图纸上的规划内容为落实依据，保证实际安装与施工操作最后得到的结果与施工图纸上的规划相一致，误差被控制在合理范围之内。其次，对现场的系统管线进行施工结果核查，并在必要的情况下对一些设施以及系统的功能进行检测，查看是否能够保证空调水系统稳定运行。最后，对管线敞口处进行临时封堵措施，防止在安装施工或是系统调试过程中，杂质通过管线长口进入到设备内部，导致设备系统运行无法正常开展。
1.2检查阀件
在向系统内部进行注水操作时，要及时将相关供水区域的干道阀门进行关闭，水流充满各管道之后，再将阀门开启，这个环节的工作需要注意的是，系统运行时要对个空调箱风机盘管以及供回水连通管上的旁通阀门等系统部件进行功能检查，与此同时，要保证这些系统的阀门为关闭状态。
1.3系统注水
1.1 空调水系统试压及冲洗方案
1.1.1 系统试压：
1).主要机具
空压机、临时水管（软管），、压力表、试压泵、对讲机、数码相机、手电筒等。
2).试压前的准备：
a).密封：检查管路所有部位的流量控制阀为开启状态，末端及排水部位阀门等封闭位置为关闭状态。
b).检查可能的泄漏点：系统中可能存在的薄弱环节以及泄漏部位，在试压时不能泄漏，根据系统走向、排水口位置等做好标记，并做好应急措施，设置排水阀门，紧急时打开，出口连接至排水点。管路系统充水试压的工程中，相 应人员对管路系统中可能的泄漏点进行巡视，若有异常情况立即停车泄水检修， 禁止带压操作。
c).设备连接：部分设备不能承受管路系统的试验压力，只能工作在工作压力下，此部分设备必须断开，有必要的需做末端连通。
d).排气点的设置：排气点设置在管路系统每个试压层管路的最高点。
e).系统排水点的设置：管路排水设置在系统最低点处和试压泵最低点位置，再将排水管路连接统一排入就近 的排水总管。
f).自来水给水点的设置：临时自来水接水点与业主商定,（如正式给水系统完成则直接接至正式给水点）。
g).排放试压水总位置的确定：管路系统试压水通过软管就近排，排放具体点由业主指定 (如正式排水系统完成则直接接至正式排水点)。
h).检查通知：准备工作做好后我司人员自行检查,等检查无误后通知业主、管理公司、监理进行检查。
a).试压的方式
各系统分区试压，试压区域按照各栋，各系统划。
先气压、后水压
试压的顺序依照现场管路安装的进度确定。
序号 施工条件及施工阶段 试压介质 试验压力 测试时间
1 管道安装完成后 空气（氮气） 系统压力 3小时
2
气压完成无问题后
水 系统压力的1.5倍 30分钟
确定的系统压力 24小时
b). 区域试压：对相对独立的局部区域的管道进行试压
连接：将试压泵与试压管线连接，试压用的阀门及压力表等装在管路中，在管路最高点已装好排气阀，最低点已装好泄水阀。 打开排气阀4、球阀3，关闭泄水阀5、闸阀2，利用自来水本身压力向试压管路灌水，当自动排气阀2连续不断地向外排水时，关闭排气阀4，充水完成。（如下图所示：）
２ｏｉ４￣３ｍ ｉ Ｐ ｅｓＳｕｒｅ ｒｅ． 爨ｄ ｐｌ耩ｌ爨ｇ —图日 亘｜ Ｉ ｌ

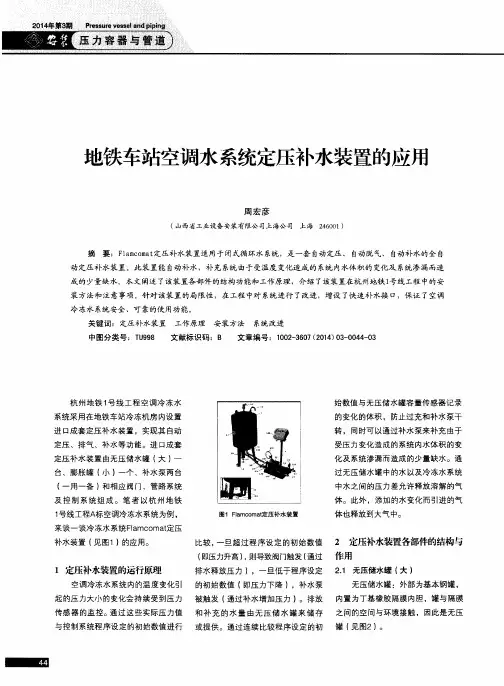

地铁车站空调水系统定压补水装置的应用
周宏彦
（山西省工业设备安装有限公司上海公司上海２４６００１）
摘要：Ｆｌａｍｃｏｍａｔ定压补水装置适用于闭式循环水系统，是一套自动定压、自动脱气、自动补水的全自
动定压补水装置。此装置能自动补水，补充系统由于受温度变化造成的系统内水体积的变化及系统渗漏而造
成的少量缺水。本文阐述了该装置各部件的结构功能和工作原理，介绍了该装置在杭州地铁１号线工程中的安 装方法和注意事项。针对该装置的局限性，在工程中对系统进行了改进，增设了快速补水接口，保证了空调
冷冻水系统安全、可靠的使用功能。
关键词：定压补水装置工作原理安装方法 系统改进
中图分类号：ＴＵ９９８ 文献标识码：Ｂ 文章编号：１００２－３６０７（２０１４）０３—００４４—０３
杭州地铁１号线工程空调冷冻水
系统采用在地铁车站冷冻机房内设置
进口成套定压补水装置，实现其自动
定压、排气、补水等功能。进口成套
定压补水装置由无压储水罐（大）一
台、膨胀罐（小）一个、补水泵两台
（一用一备）和相应阀门、管路系统 及控制系统组成。笔者以杭州地铁
１号线工程Ａ标空调冷冻水系统为例。
来谈一谈冷冻水系统Ｆｌａｍｃｏｍａｔ定压
补水装置（见图１）的应用。
１定压补水装置的运行原理
空调冷冻水系统内的温度变化引
起的压力大小的变化会持续受到压力
传感器的监控。通过这些实际压力值
与控制系统程序设定的初始数值进行 图１ Ｆｌａｍｃｏｍａｔ定压补水装置
比较，一旦超过程序设定的初始数值
（即压力升高），则导致阀门触发（通过
排水释放压力），一旦低于程序设定
的初始数值（即压力下降），补水泵
被触发（通过补水增加压力）。排放
和补充的水量由无压储水罐来储存
或提供。通过连续比较程序设定的初 始数值与无压储水罐容量传感器记录
的变化的体积。防止过充和补水泵干
2019年第01 期 Ventilation & air conditioning通风与空调)
地铁空调水系统调试常见问题分析及角军决措施杨鹏飞(山西省工业设备安装集团有限公司 太原030032 )摘要：本文结合地铁工程中空调水系统调试的实践，从调试过程中出现的问题分析入手，提出解决措 施，可为类似地铁空调水系统调试提供借鉴.关键词：空调水系统水力失调压差设定值中图分类号：TU745. 3 文献标识码：B 文章编号：1002-3607 (2019)01-0032-03地铁出行已成为人们首选的交通 工具，地铁中舒适的环境是空调系统 起到的作用。空调系统设备运行的好 坏，直接影响到乘客搭乘的舒适性， 同时也影响着地铁运营管理成本，所 以空调设备安装调试质量是施工质量 的一个重要标志。本文通过对地铁空 调水系统调试及维保工作中出现的问 题进行分析总结，为类似地铁空调水 系统调试提供借鉴。1地铁空调水系统设备概况上海地铁7号线岚皋路站空调机 房设在站厅两端，机房内设有两台冷 水机组，两台冷冻、冷却水泵，泵与 机组----对应，相同扬程流量的两台泵对称并联布置，水泵无变频功能， 水系统为异程布置，末端空调箱及风 机盘管都安装有两通调节阀，分水器 集水器之间安装有机械动态平衡阀。2空调水系统调试主要步骤(1 )管线核查。空调水系统调 试前，以施工图纸为依据，现场核查 系统管线是否均已按图施工完毕，管 线敞口处是否已做好临时封堵措施。(2 )阀件检查。在系统注水前应 按供水区域关闭相应干道的阀门，然 后开启阀门逐步注水至各管道支路， 系统运行时各阀门应保持开启状态。 特别要注意检查各空调箱、风机盘管 的供回水连通管上的旁通阀门，应保 持关闭状态。(3)系统注水。首先接好水源， 对系统管路进行注水，并对系统进行严 格检查，确保无渗漏后对支系统进行注 水，待支系统注满水，检查无渗漏后， 进行设备的注水、放气、查漏工作。(4 )启动水泵。启动空调水系 统的循环水泵前，检查阀门是否开启 再进行系统循环，经8h运行卩在过 程中观察水泵的运行电流及进出口 的压力表数值，正常后，调整电动二 通阀，使房间的温度达到设计要求。(5 )巡视检查。在循环水泵开启 后，沿系统管线进行现场巡查，特别 需要注意检查电动二通阀、过滤器、 设备空调箱、阀门、放气阀等是否有 渗漏现象，并做好记录。3空调水系统在调试中出现的问 题及解决措施根据“保证水泵平稳运行，保障 末段供水压力，保持机组安全流量， 兼顾降低耗电量”的原则。应先从管 道系统的水力失调方面入手，同时确 定水泵的合理工作点。根据设计要求可知，地下车站 在设计时是按照高峰人流的远景规划 来计算热负荷的。而刚运行时，客流 少且地下车站建成投入运营的时间不 长，车站内温度不高(结构和周围土 层的热容量很大，在相当一段时间内 可以维持较低的温度)。所以，刚开 始运营时开一台冷水机组基本能够满 足负荷需要。这样一来，单机单泵运 行就成为常态。基于这样的原因，需调节冷冻 水管系中的阀门，使管道特性满足水 泵单台运行时的要求(不超载)。同 时，在调节的过程中还要在一定程度 上改善原先水力失调的状态。3.1水泵过载问题分析及解决措施 3.1.1水泵过载问题分析水泵过载基本都发生在空调系 统只运行一台机组一台水泵，两台 水泵同时运行就不会出现过载。如某 车站冷冻泵电机功率22kW,额定电 流44A,扬程36m,流量 130m3/h； 单台主机冷冻水额定流量136m3/ho 在两台水泵同时开启时，水泵的进
