由实物图画电路图

1、解：分析电路，可见开关S1在干路，S2与灯L2串联在一个支路，L1在一个支路，两灯并联，电路图如图所示：2、解：从正极开始分支，一支经灯泡L2，另一支经灯泡L1和开关K1，两支电流会和K2后回到负极，如图所示：3、解：电动机和灯泡并联连接，一个开关控制整个电路，另外两个开关分别控制两条支路，电路图如下：4、解：从正极开始连接，依次是开关、电流表A1；然后分支，一支经灯泡L1回到负极；另一支经电流表A2、灯泡L2回到负极；如答图所示：5、6、解：由实物电路图知，两灯泡并联，开关S1控制干路，电流表测干路电流，开关S2控制灯L2，电压表测并联电路电压，据此作出电路图如图所示；7、解：由图知：电流从电源的正极流出，经开关S后分成两支：①灯L1；②开关S1和灯L2；然后再汇合到一起回到电源的负极．如图所示：8、解：图中有电压表、有电流表，可以首先对电压表采用“先摘除再复原”的处理方法，然后将电流表视作导线，再判断电路的连接方式：电流从电源正极出发，流经开关S后，分成两支：一支通过灯L2和电流表回到电源的负极，另一支通过滑动变阻器和灯L1回到电源的负极；再将电压表复原，发现电压表测的是灯L1两端的电压；综上可知：此电路是并联电路，开关控制整个电路，且电流表测L2支路的电流，电压表测灯泡L1两端的电压．9、电流从电源正极出发，流经开关S后，分成两支：①通过灯L1和电流表；②通过灯L2；两路汇合后回到电源的负极；再将电压表复原，发现电压表测的是灯L2两端的电压；综上可知：此电路是并联电路，开关控制整个电路，两灯并联，且电流表测L1支路的电流，电压表测各支路两端的电压．10、解：从实物图中可以看出，两只灯泡并联，电键K3控制整个电路，电键K1控制灯泡L1，电键K2控制灯泡L2，电流表A测量通过灯泡L2中的电流；电压表测量并联电路两端电压．在电源外部电流总是从电源正极流向电源负极．从正极开始，电流经过电键K3后进行分支，一支经电键K1、灯泡L1；另一支经电键K2、灯泡L2和电流表A；然后两路汇合共同经过开关后回到电源负极；电压表并联在并联电路两端；并表出电流的方向．如图所示：11、12、13、解：该电路为串联电路，开关控制整个电路，滑动变阻器控制电路中的电流，用导线将电源、开关、滑动变阻器和小灯泡顺次连接起来，电压表并联在灯泡两端．如图所示：14、解：从正极开始连接，经开关后分支，一支经电流表、灯泡L1回到负极；另一支经灯泡L2回到负极。

专题1 电路图与实物图画电路图、连接实物图是电学中必备技能，是不少省市中考的必考点。

通过电路图连接实物图、实物图画电路图能很好的反映考生对电路的结构、特点的认识，是学好后面电学知识的关键。

一、由实物图画电路图：1、观察实物连接图，从电源的正极开始顺着电流的方向分析电流有几条路径回到电源负极，每个路径上都有哪些元件；2、用规定的符号从电源的正极开始，依次用符号代替各元件，注意电流路径有几条，电流从哪里分开，又从哪里汇合，直到回到电源负极（也可以从电源的正极开始，先完成一条电流路径上的元件符号，再并入其他条路径上的元件符号，注意从分流点和汇合点并入）3、在对应的符号旁边标明对应的字母符号。

例题1 （2021湖北鄂州）请根据实物图，画出对应的电路图。

【答案】见解析。

【解析】方法1：根据电流流向法画电路图。

先画出电池，电流从电池的正极出发，依次经过开关、电流表A2分流出两条路径：一条支路电流经过灯泡L2、电流表A1，另外一条支路电流经过灯泡L1，两支电流汇合后，回到负极，故电路图如下：方法2：从电源的正极开始，先完成A2、L2、A1这条电流路径上的元件符号，回到电源负极，再从A2的流出端A（或L2的流入端B）并入L1这条路径上的元件符号，回到A1的流出端，考点透视迷津点拨与点对点讲作图如下：或。

【点拨】（1）画电路图要求：不多不少、符号规范、画线横平竖直、转弯处取直角、均匀分布、美观实用。

（2）电路图中元件符号的位置要尽量与实物图中实物位置一致。

（3）电流从电流表的正接线柱分开，测支路电流，从负接线柱分开，测干路电流；电流汇合到电流表的正接线柱，测干路电流，汇合到负接线柱开，测支路电流。

（4）实物图中从一根导线的两端引线是一样的，都可以。

对点练：（2021四川射洪九年级期中）请将下面的实物图所对应的电路图画到实线框内。

【答案】见解析。

【解析】由实物图知，两灯并联，开关S1和电流表A在干路上，开关S2在L2支路上，电压表测L1两端电压，由此画出电路图如图所示：二、由电路图连接实物图：（1）串联电路：连接电路时，从电源的正极上用导线依次接好各个元件，最后接到电源的负极上。

12 画电路图和连接实物图（含电表）专题训练一、根据实物图画电路图1．请将下面的实物图所对应的电路图。

【答案】【详解】由实物图知，两灯并联，开关S1和电流表A在干路上，开关S2在L2支路上，电压表测L1两端电压，由此画出电路图，如图所示：2．请根据如图所示的实物，在虚线框中画出相应的电路图。

【答案】【详解】分析电路可知，两灯泡并联，电流表测量L2的电流，电压表测量并联电路的电压，开关在干路上，电路图如图所示：3．根据实物图画电路图。

【答案】【详解】由实物图可知，闭合两开关后，定值电阻、滑动变阻器、电流表依次串联在电源两极上，电压表测定值电阻和滑动变阻器的总电压。

电路图如图所示：4．根据图所示的实物图，在虚线框内画出对应的电路图。

【答案】【详解】电流从电源正极出发，经过电流表、灯泡L1、开关、灯泡L2，最后回到电源负极，电压表并联接在电流表和灯L1的两端，电路图如图所示：5．根据如图实物电路，画出对应的电路图。

【答案】【详解】由图可知两灯泡串联接入电路，电流表测通过电路的电流，电压表测灯泡L1两端的电压，如图所示：6．根据如图1所示的实物电路，在图2虚线框中画出对应的电路图。

【答案】【详解】由实物图知，电流表、L1、L2、开关依次连接在电源两极上，即两灯串联，电压表并联在L1两端，电路图如图所示：7．如图所示是小明同学在某次实验时的实物图，请在虚线框内画出对应的电路图。

【答案】【详解】由实物图知，灯泡L1与灯泡L2串联，电流从电源正极出发经电流表、灯泡L1、开关、灯泡L2回负极，电压表并联在开关、灯泡L1、电流表的两端，如图所示：8．在边线框内画出下面实物图对应的电路图。

【答案】【详解】由实物图知，开关、灯泡、滑动变阻器依次连接在电源两极上，电压表并联在灯泡两端，电路图如图。

9．根据电路实物图，画出对应的电路图（电流表位置可以变动，但要符合使用规则）。

【答案】【详解】从电源的正极开始，按照闭合开关后电流的方向，依次串联各元件符号，到电源的负极，最后把电压表并联在灯泡两端。

根据实物图作电路图的画法长期以来，实物图和电路图的相互转化，是许多同学感到棘手的问题，许多同学，在此失去了学习电学的兴趣，所以，能够快速，弄清电路的连接，准确的作出电路图，连接好实物图，为后续的，电路分析打下良好的基础，也为学习电学知识，激发起浓厚的学习电路知识的兴趣铺上路。

下面我们举一个常见的例子，来做一个说明。

如图一实物图所示，请画出正确的电路图，同学们常见的错误是将电路图画成图二或图三，也就是将开关s1画在干路或将灯L画在干路。

怎样才能避免这样的错误呢！怎样才能正确地分析出干路和支路的元件，避免将干路元件画在支路，将支路元件画在干路。

我觉得在教学过程中应该让学生掌握：第一，就是利用电流法，物理课本里面规定，电流总是从正极出发，通过其他元件回到负极，利用分析电流的流向和路径，帮助我们画出正确的电路图。

首先我们要弄清楚电路的连接方式是串联或是并联，如果是并联，干路和支路的元件分别有哪些？如图一，这是个并联电路，我们先用电流法分析一下，电流的路径：电流从正极出发，先到达A点，在A（分流点）点分成两条支路，一条，经过S1和L1，到B（汇合点）点，另一条从A点，进入S2，再经过L到B点，这两条支路在B点汇合以后回到负极。

由以上分析，可以知道干路只有电源一个元件，两个支路，每个支路分别有两个元件，分别是S1和L1一条支路、S2和L是另一条支路。

现在很清楚的知道了图二和图三的错误，图二是，将控制L的开关S2画在了干路上；图三是，将支路电灯L画在了干路上。

电流法在分析电路中可以有效的避免电流路径上元件的顺序颠倒的其他错误问题。

所以在平时的练习中要求学生们应该多利用电流法，分析并联电路中，电流的路径，并用箭头标出电流的方向，做到熟练掌握这个方法。

第二，弄清元件的结构，材料等。

没有弄清楚接线柱，和元件的工作部位的关系，也不能正确的判断元件在电路中，的具体位置，比如图四，是一个开关的结构图，从图中可以看出，开关的两个接线柱和开关的工作部位（图中的黑色部分）还有一段距离，他们之间是由导线连接的，将图四的开关和导线用电路符号表示，就是图五所示，可以看出来，开关的接线柱C和D和开关之间还有一段导线。

初中电路图和实物图大全第一章电流和电路第1节电流和电路一、根据实物图画电路图：简单电路1、根据实物图，画出电路图。

2、下图是常用手电筒的剖面图，观察他的结构，电路是怎样连接的，画出它的电路图。

3、根据实物图，画出电路图。

4、根据实物图，画出电路图。

参考答案1、答案如图：2、答案如图：3、答案如图：4、答案如图：二、根据电路图连接实物图：简单电路1、下图是玩具电风扇的电路图，请在图乙中连接它的电路。

2、根据电路图连接实物图3、根据电路图连接实物图4、在下图中连接电子门铃的电路，并画出它的电路图。

参考答案1、答案如图：2、答案如图：3、答案如图：4、答案如图：三、电路改错1、如图所示，电路连接正确的是（）A．B．C．D．2、如图是某人连接的电路，小电动机能转吗？在接错的那根导线上打一个“×”，表示这根导线不要，再把正确接法的导线画出来，并在三根导线上分别标出电流的方向。

再根据实物图画出对应的电路图。

3、在图中，有一根导线接错而使小灯泡被短接，请把这根导线找到，在上面打“×”。

4、在图中，有一根导线接错而使小灯泡被短接，请把这根导线找到，在上面打“×”。

参考答案1、B2、答案如图：3、答案如图：4、答案如图：第2节串联和并联一、根据实物图画电路图：串联和并联1、根据实物图画电路图2、根据实物图画电路图3、根据实物图画电路图4、根据实物图画电路图5、根据实物图画电路图6、根据实物图画电路图7、根据实物图画电路图8、根据实物图画电路图9、根据实物图画电路图10、根据实物图画电路图参考答案1、答案如图：2、答案如图：3、答案如图：4、答案如图：5、答案如图：6、答案如图：7、答案如图：8、答案如图：9、答案如图：10、答案如图：二、有电动机或二极管的电路1、根据实物图画电路图2、根据实物图画电路图3、根据实物图画电路图参考答案1、答案如图：2、答案如图：3、答案如图：三、根据电路图连接实物图：串联和并联1、根据电路图连接实物图2、根据电路图连接实物图3、根据电路图连接实物图4、根据电路图连接实物图5、根据电路图连接实物图6、根据电路图连接实物图7、根据电路图连接实物图8、根据电路图连接实物图9、根据电路图连接实物图10、根据电路图连接实物图参考答案1、答案如图：2、答案如图：3、答案如图：4、答案如图：5、答案如图：6、答案如图：7、答案如图：8、答案如图：9、答案如图：10、答案如图：四、串联和并联，电路设计：简单的类型重要提示：先定串联并联；再定元件位置。

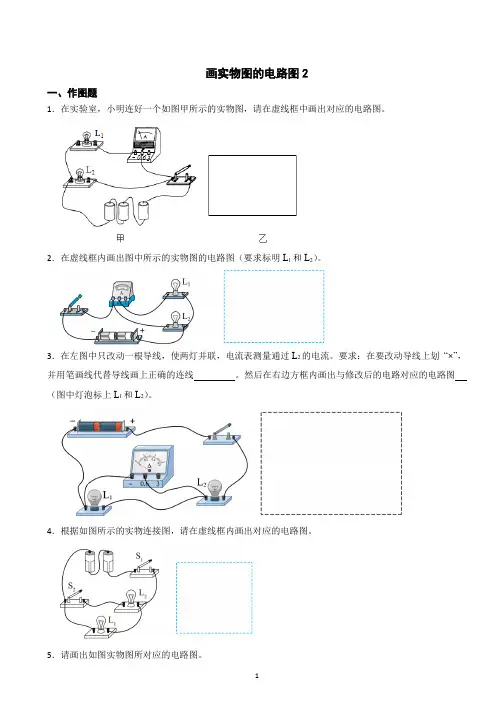

画实物图的电路图2一、作图题1．在实验室，小明连好一个如图甲所示的实物图，请在虚线框中画出对应的电路图。

2．在虚线框内画出图中所示的实物图的电路图（要求标明L1和L2）。

3．在左图中只改动一根导线，使两灯并联，电流表测量通过L2的电流。

要求：在要改动导线上划“×”，并用笔画线代替导线画上正确的连线。

然后在右边方框内画出与修改后的电路对应的电路图（图中灯泡标上L1和L2）。

4．根据如图所示的实物连接图，请在虚线框内画出对应的电路图。

5．请画出如图实物图所对应的电路图。

6．请根据如图所示的实物图，在方框中画出对应的电路图。

7．根据实物图画出相应的电路图：8．如图所示的电路实物图，请根据实物图在方框内画出相应的电路图。

9．根据实物图，在图中画出对应的电路图。

10．根据如图所示的实物图，画出对应的电路图。

11．根据图所示的实物图，在虚线框内画出对应的电路图。

12．请根据图所示的实物图，在虚线框内画出对应的电路图。

13．根据实物图在方框中画出电路图。

14．根据实物图，在方框内画出相应的电路图。

15．根据实物图在方框中画出电路图。

16．请根据如图所示的实物图，请画出对应的电路图。

17．根据图的实物图，把相应的电路图画在方框内。

18．根据如图所示的实物图，在如图的框中画出电路图。

19．根据如图所示实物图在虚线框内画出相应的电路图。

20．请根据图所示的实物图，在方框内画出对应的电路图。

答案解析部分1．【答案】【解析】【解答】根据实物图分析，两灯泡并联，电流表和灯泡L1串联，开关在干路上，画出电路图，如图。

【分析】根据各用电器的连接方式，画出电路图。

2．【答案】解：如图所示：【解析】【解答】由实物图知，两灯并联，电流表在L1支路上，开关在干路上，由此画出电路图，如图所示：【分析】根据实物图，判断电路的连接方式，电流表与被测部分串联，据此画出电路图。

3．【答案】；【解析】【解答】原电路中，电流表与灯泡L1并联，导致这个灯短路，电路为L2的简单电路，不符合要求。

专题7 实物图与电路图互画互连（不含电压表）题型讲解：电路图的连接、互画 ▲ 由实物图画电路图从电源正极开始根据电流路径法，若是串联电路，则将各元件及导线画出来即可；若是并联电路，则先确定分流点和汇流点，对照实物图在电路图上将分流点和汇流点之间的并联部分画出来，然后再从分流点倒推回电源正极，从汇流点正推到电源负极（串联部分），依次用导线连接各元件。

（先并后串）分流点汇流点▲ 由电路图连接实物图从电源正极开始根据电流路径法，若是串联电路，则将各元件首尾连接即可；若是并联电路，则先确定分流点和汇流点，对照电路图在实物图上将分流点和汇流点之间的并联部分连接，然后再从分流点倒推回电源正极，从汇流点正推到电源负极（串联部分），依次连接各元件及导线到电源两极。

（先并后串）L 1L 2S 2S 1SS注意：①电压表放到最后来画；②电流在元件正极分流，则该元件在支路上，电流在元件正极汇流，则该元件在干路上。

③在由电路图连接实物图时，实物图上的分流点和汇流点的位置不唯一。

④电池组的串联：前一个电池的负极与后一个电池的正极依次连接而成，如图所示。

电路作图规范（1）电流表与电压表的连接：①电流通过电表时要遵循“正进负出”原则，电压表与被测电路（或用电器）并联，电流表与被测电路（或用电器）串联； ②电流表量程的选取：a.已知电源电压、灯泡或定值电阻的大概阻值，利用欧姆定律RUI =求得通过电路的最大电流； b.已知小灯泡的额定功率及电压，利用功率公式UPI =计算通过小灯泡的额定电流。

③电压表量程的选取：a.电源电压；b.实物图中电池的节数（一节新干电池两端的电压是1.5 V）；c.小灯泡的额定电压（由小灯泡铭牌信息可得）。

（2）滑动变阻器要遵循“一上一下”原则，注意“远大近小”（滑片离下接线柱越远，接入的阻值越大）。

（3）连线时导线不交叉，导线不能横穿用电器，导线的端点必须接在各元件的接线柱上；（4）电路图最好画成长方形，横平竖直，标注各元件的符号名称，符合规范。
