eplan 教程

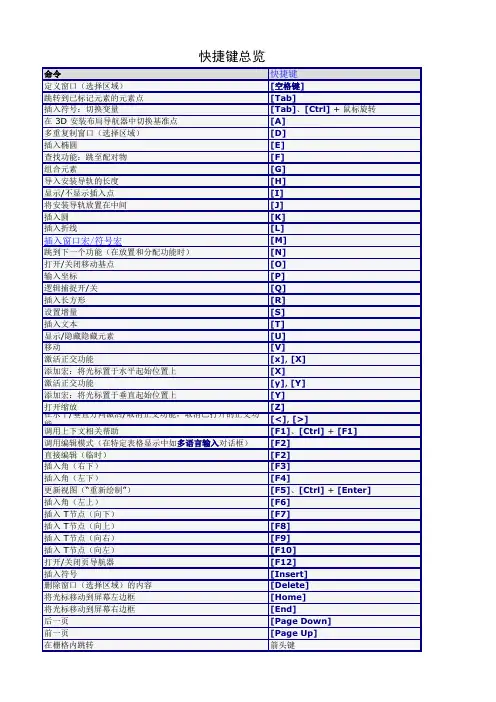

命令快捷键定义窗口（选择区域）[空格键]跳转到已标记元素的元素点[Tab]插入符号：切换变量[Tab]、[Ctrl] + 鼠标旋转在 3D 安装布局导航器中切换基准点[A]多重复制窗口（选择区域）[D]插入椭圆[E]查找功能：跳至配对物[F]组合元素[G]导入安装导轨的长度[H]显示/不显示插入点[I]将安装导轨放置在中间[J]插入圆[K]插入折线[L]插入窗口宏/符号宏[M]跳到下一个功能（在放置和分配功能时）[N]打开/关闭移动基点[O]输入坐标[P]逻辑捕捉开/关[Q]插入长方形[R]设置增量[S]插入文本[T]显示/隐藏隐藏元素[U]移动[V]激活正交功能[x], [X]添加宏：将光标置于水平起始位置上[X]激活正交功能[y], [Y]添加宏：将光标置于垂直起始位置上[Y]打开缩放[Z]在水平/垂直方向激活/取消正交功能，取消已打开的正交功能[<], [>]调用上下文相关帮助[F1]、[Ctrl] + [F1]调用编辑模式（在特定表格显示中如多语言输入对话框）[F2]直接编辑（临时）[F2]插入角（右下）[F3]插入角（左下）[F4]更新视图（“重新绘制”）[F5]、[Ctrl] + [Enter]插入角（左上）[F6]插入 T节点（向下）[F7]插入 T节点（向上）[F8]插入 T节点（向右）[F9]插入 T节点（向左）[F10]打开/关闭页导航器[F12]插入符号[Insert]删除窗口（选择区域）的内容[Delete]将光标移动到屏幕左边框[Home]将光标移动到屏幕右边框[End]后一页[Page Down]前一页[Page Up]在栅格内跳转箭头键快捷键总览取消操作[Esc]跳转到位于同一高度/同一路径的元素点[Shift] + [Alt] + 箭头键插入设备连接点[Shift] + [F3]插入中断点[Shift] + [F4]插入电缆定义[Shift] + [F5]插入屏蔽[Shift] + [F6]插入连接定义点[Shift] + [F7]插入跳线（十字型连接）[Shift] + [F8]插入黑盒[Shift] + [F11]图片部分向左推移[Shift] + 箭头键[向左箭头]激活/取消正交功能[Shift] + [<]图片部分向右推移[Shift] + 箭头键[向右箭头]图片部分向上移动[Shift] + 箭头键[向上箭头]图片部分向下移动[Shift] + 箭头键[向下箭头]输入相对坐标[Shift] + [R]跳转到元素点[Shift] + [Ctrl] + 箭头键插入宏:切换表达类型[Shift] + [Tab]跳转到屏幕下边框[Ctrl] + [End]跳转到屏幕上边框[Ctrl] + [Home]插入换行[Ctrl] + [Enter]从关联参考跳转至配对物[Ctrl] + 鼠标点击、[Ctrl] + [空格键]全选[Ctrl] + [A]移动属性文本[Ctrl] + [B]复制元素到 EPLAN 剪贴板[Ctrl] + [C]编辑对象的属性[Ctrl] + [D]调用查找功能[Ctrl] + [F]通过中心插入圆弧[Ctrl] + [G]将元素插入查找结果列表[Ctrl] + [I]转到(图形)[Ctrl] + [J]标记页[Ctrl] + [M]创建页[Ctrl] + [N]打印项目[Ctrl] + [P]打开/关闭图形编辑[Ctrl] + [Q]旋转图形[Ctrl] + [R]插入路径功能文本[Ctrl] + [T]从 EPLAN 剪贴板中插入元素[Ctrl] + [V]在 3D 安装布局导航器中设置部件放置选项[Ctrl] + [W]剪切元素并复制到 EPLAN 剪贴板中[Ctrl] + [X]，[Shift] + [Delete]恢复最后一步[Ctrl] + [Y]撤销最后一步[Ctrl] + [Z],[Alt] + [Backspace]插入线[Ctrl] + [F2]关闭图形的编辑[Ctrl] + [F4]创建窗口宏/符号宏[Ctrl] + [F5]创建页宏[Ctrl] + [F10]插入结构盒[Ctrl] + [F11]在已打开的窗口，如图形编辑器、导航器等之间转换[Ctrl] + [F12]向左跳转到下一个插入点[Ctrl] + 箭头键[向左箭头]向右跳转到下一个插入点[Ctrl] + 箭头键[向右箭头]向上跳转到下一个插入点[Ctrl] + 箭头键[向上箭头]向下跳转到下一个插入点[Ctrl] + 箭头键[向下箭头]插入线性尺寸标注[Ctrl] + [Shift] + [A]全局编辑：编辑报表中的项目数据[Ctrl] + [Shift] + [D]打开/关闭消息管理[Ctrl] + [Shift] + [E]查找功能：跳转到下一条记录[Ctrl] + [Shift] + [F]打开/关闭 2D 安装板布局导航器[Ctrl] + [Shift] + [M]更改 3D 宏的旋转角度[Ctrl] + [Shift] + [R]中断连接[Ctrl] + [Shift] + [U]查找功能：跳转到上一条记录[Ctrl] + [Shift] + [V]打开/关闭栅格显示[Ctrl] + [Shift] + [F6]显示整页[Alt] + [3]EPLAN 退出[Alt] + [F4]查找功能：跳转至下一个关联参考功能，向前[Alt] + [Page Down]查找功能：跳转至下一个关联参考功能，向后[Alt] + [Page Up]插入设备[Alt] + [Insert]删除放置[Alt] + [Delete]跳转到左侧同一高度的插入点[Alt] + 箭头键[向左箭头]跳转到右侧同一高度的插入点[Alt] + 箭头键[向右箭头]跳转到上方同一路径中的插入点[Alt] + 箭头键[向上箭头]跳转到下方同一路径中的插入点[Alt] + 箭头键[向下箭头]跳转到下一个位置的元素点，此点也可是元素的终点[Alt] + [Home]请注意，存在 EPLAN 或 Windows 内部使用的快捷键。如果尝试将这样一个内部快捷键分配给一个菜单命令,则将显示一个相应的消息。在 EPLAN 中,针对例如输入框功能需要使用 [+]、[-] 按键以及数值。因此,这些按键无法再作为唯一的快捷键使用。Windows 使用例如 [Ctrl] + [F6] 快捷键切换至下一个文档窗口,或使用 [Shift] + [右]方向键的快捷键选中插入标记右侧的一个字符。按键 [F1]、[F4]、[F6] 与按键 [Ctrl]、[Shift]、[Alt] 的组合也不能进行分配。

[转载]09-EPLAN线号编号

原⽂地址：09-EPLAN线号编号作者：⽆锡德慧EPLAN培训中⼼

⽬录

09-EPLAN线号编号 3

线号编号的操作 3

电位，信号，⽹络，连接的作⽤范围 4

连接编号的筛选 6

连接编号的放置 7

连接编号的命名 9

连接编号的显⽰ 10

本教程2015.10.12开始更新，每周⼀，三，五更新，欢迎⼤家关注。（本⽂章持续更新⽂中链接）

本教程共20节，每节课15分钟左右操作系统为Windows7EPLAN软件版本为2.4需要软件：Office2010或者Office2013

本教程的⽬的是为了让更多的EPLAN初学者能够快速了解EPLAN使⽤，能够在尽可能短的时间⾥将EPLAN这个⼯具使⽤在⾃⼰的项⽬实践中，考虑到EPLAN本⾝内容较多，我们抽取EPLAN在实际设计中使⽤率较⾼的⼀些功能给⼤家讲解。

希望⼤家能够通过本教程的学习，能够全⾯的了解EPLAN，为⾃⼰⼯作效率的提⾼提供⼀些帮助。我们还会在后续过程中推出EPLAN ProPanel的基础培训课程以及EPLAN⼀些相关⾏业应⽤实例。

联系⽅式

微信公众号：dehui@ 搜索"⽆锡德慧"

电话：0510-68001082/13584191601QQ交流群：342427534（EPLAN培训学习）

技术论坛：（2015.10.25正式上线）

邮箱：dehui@

下载地址

百度⽹盘：/s/1o6u2bEi 密码：f34v

QQ云盘：/ef66ef41ada15705d2fcaa6709609671

09-EPLAN线号编号

线号编号的操作

在EPLAN中，是可以⾃动进⾏线号编号的。具体操作步骤如下：1.选择需要⾃动编号的页或者项⽬，2.菜单 项⽬数据 连接 编号 放置

3.重新选择需要编号的页或者项⽬，菜单 项⽬数据，连接，编号，命名

在工作中如何快速的绘制电气原理图？-----EPLAN绘图软件学习指南

怎样在EPLAN P8里创建自己想要的电气元件符号

1、 打开Eplan P8 ，新建一个名为'新项目'的项目，然后选择菜单'工具'—-'主数据'—–'符号库'—-'新建'，

新建一个名为'NEW_symbol'的符号库，在符号库属性画面将基本符号库选为'NEW_symbol'。

2、 选择菜单'工具'—-'主数据'—-'符号'—-'新建'， 目标变量选择'变量A'，然后点击'确定'。

在符号属性画面，命名符号名，选择功能定义，连接点；由于本例是创建一个变压器符号，符号名定为'TC1'，功能定义选择'变压器有PE，可变'，连接点为'11 '，点击'确定'。

3、 创建新的变压器符号由于符号库里已经有变压器符号，可以在新建符号页面插入已有的变压器符号，对其进行修改。在创建符号时，栅格尽量选择C，以免在后续的电气图绘制时插入该符号而不能自动连线。

4、 在菜单'选项'—-'设置'——'项目'—-'新项目'—'管理'—-'符号库'右侧的符号库表格中增加'NEW_symbol'符号库，

然后在菜单'项目'—–'关闭'，再次打开'新项目'，在这过程中会出现更新主数据的提示，选择'是'。

5、 在菜单'插入'—–'符号'，可以看到刚才新建的变压器符号，选择该符号并插入到中的适当位置，在其属性中填写连接代号。

6、 使用菜单'项目数据'—-'消息'—-'执行项目检查'对项目进行检查，通过'消息'—-'管理'获知检查结果。

至此，变压器符号创建完成。

*eplan p8新建问题

*为什么用新建向导新建了一个工程后点击树结构试图中项目名称前的加号时，什么都没出现，没有出现一般教程中预计的两个页？谢谢！ 用向导建项目时，继续到 结构 时，你要设置 '页'，点击'页'右边的方框，选择你要建的图纸结构，你想怎么设置结构就是在这里建的，可以一起学习 290658983

【Eplan教程】电气图纸结构4-无处不在的模块化

电路设计为何要自找麻烦，使用功能组来划分电路的不同部分？这不是一个技巧的问题，而是思想层面的认知问题。目前的电气图纸设计分为两大类：以日系为代表的类别化绘图方式，和以德国为代表的模块化绘图方式，国内的图纸在早期基本都是类别化绘图方式，近十几年在接触了大量的德国设备后，很多都倾向于使用模块化绘图方式。

要想区分类别化和模块化，我们先通过类比方式来找寻它们的优缺点。假设我们需要在Windows系统上管理四个项目文件，这四个项目的名称分别是Prj1/Prj2/Prj3/Prj4,每个项目需要提供图纸/程序/培训/资料四种类型的文件，如何管理这些文件呢？类别化的做法就是按照文件的类别，创建四个文件夹，然后将文件分类存储到这四个文件夹中去，结构如下：

按类别进行管理的文件夹

模块化的做法是按照功能分类进行模块化的划分，这里以项目为功能模块单元，每个模块单元内包含它所需要的完整的信息：图纸/程序/培训/资料，如下是它的结构样式：

按功能进行管理的文件夹 模块化相对于类别化有如下优点：

1、命名的优点，如上页图纸，模块化只需要修改每个文件夹的名称（项目名称）即可，而类别化则需要进入文件夹修改每个文件的名称，以避免在一个文件夹下的文件重复。

2、编辑的优点，包括拷贝/删除，譬如我们需要新增第5个项目Prj5,按照类别化的方式，我们需要在每个文件夹下去拷贝，然后重命名，而采用模块化的方式，找到最类似的项目文件，拷贝整个文件夹，然后重命名即可，同理，删除一个项目，模块化的方式也是更方便。

3、信息查阅的便利性，采用模块化的方式，若查看某个项目的信息，直接进入文件夹，即可看到与此项目相关的所有信息，而类别化的方式，则需要进入各个分类文件夹才能查看全的信息。

电气图纸中模块化绘图方式相对于类别化的绘图方式而言，也有上述三个优点。类别化的绘图方式主要是将电路按照电路特性进行分类，典型的就是电机的动力电路连续画在一起，然后所有与PLC的IO相关的电路按照IO点顺序连续画在一起其结果就是命名和编辑都不方便，譬如如果我们要添加一个电机控制电路，我们需要在动力电路部分去添加驱动，在PLC信号部分去添加反馈和输出控制，如果IO点未分配好，可能新增的IO点只能添加到最后，这样导致了IO使用的无规则性，造成了查阅图纸的困难；模块化的绘图方式则是基于单元设备或者按照它实现的功能分类进行绘图，打个比方，空调的一个送风机包含着电机驱动/风压检测/电流检测/防火阀等，我们把它们总的归纳为一个单元设备或者是一个相对完备的功能单元，用连续的几页图纸把这个单元内的所有电路表示出来，后面若再出现类似的设备，只需要做一个总体拷贝（类似于上面提到的文件夹拷贝），总的一个命名（类似于上面的项目文件夹命名），即完成了一个新设备的电路增加，同样的删除设备电路也是一键完成。
