安徽专升本机械设计基础真题

《机械设计基础》复习题

一、选择题

1. 构件是机构中独立的（ ）单元。

A. 制造 B. 运动 C. 装配 D 受力

2. 曲柄摇杆机构中，曲柄作为主动件时，最小传动角出现在曲柄与（ ）共线的位置。

A．连杆 B．从动件 C．机架 D．摇杆

3. 对心曲柄滑块机构的行程速比系数一定（ ）。

A. 大于1 B. 等于1 C. 小于l D不一定

4．下述几种运动规律中，（ ）没有冲击。

A．等速运动规律 B．摆线运动规律（正弦加速度运动规律）

C．等加速等减速运动规律 D．简谐运动规律（余弦加速度运动规律）

5.引入一个低副减少（ ）自由度。

A.1个 B.2个 C.0个 D.3个

6.死点处的传动角为（ ）。

A.0度 B.90度 C.45度 D.不确定

7.没有急回特性的机构为（ ）。

A.曲柄摇杆机构 B.摆动导杆机构 C.对心曲柄滑块机构 D.偏置的曲柄滑块机构

8.曲柄滑块机构中，（ ）为主动件时，（ ）与（ ）共线时，出现死点位置。

A 曲柄 B 连杆 C 滑块 D机架

二、填空题

1、某机构中有６个构件，则该机构的全部瞬心的数目为 个。

2、平面机构中引入一个高副将减少 个自由度，而引入一个低副将减少

个自由度。

3、曲柄摇杆机构中只有当

为原动件时，才可能出现死点位置；出现死点位置时 与连杆共线。

4、渐开线在基圆上的压力角为 度。

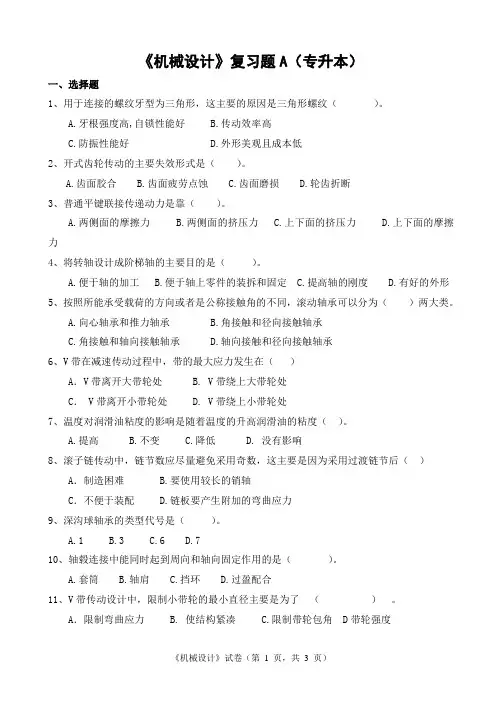

《机械设计》试卷（第 1 页，共 3 页） 《机械设计》复习题A（专升本）

一、选择题

1、用于连接的螺纹牙型为三角形，这主要的原因是三角形螺纹（ ）。

A.牙根强度高,自锁性能好 B.传动效率高

C.防振性能好 D.外形美观且成本低

2、开式齿轮传动的主要失效形式是（ ）。

A.齿面胶合 B.齿面疲劳点蚀 C.齿面磨损 D.轮齿折断

3、普通平键联接传递动力是靠（ ）。

A.两侧面的摩擦力 B.两侧面的挤压力 C.上下面的挤压力 D.上下面的摩擦力

4、将转轴设计成阶梯轴的主要目的是（ ）。

A.便于轴的加工 B.便于轴上零件的装拆和固定 C.提高轴的刚度 D.有好的外形

5、按照所能承受载荷的方向或者是公称接触角的不同，滚动轴承可以分为（ ）两大类。

A.向心轴承和推力轴承 B.角接触和径向接触轴承

C.角接触和轴向接触轴承 D.轴向接触和径向接触轴承

6、V带在减速传动过程中，带的最大应力发生在（ ）

A．V带离开大带轮处 B. V带绕上大带轮处

C． V带离开小带轮处 D. V带绕上小带轮处

7、温度对润滑油粘度的影响是随着温度的升高润滑油的粘度（ ）。

A.提高 B.不变 C.降低 D. 没有影响

8、滚子链传动中，链节数应尽量避免采用奇数，这主要是因为采用过渡链节后（ ）

A．制造困难 B.要使用较长的销轴

C．不便于装配 D.链板要产生附加的弯曲应力

9、深沟球轴承的类型代号是（ ）。

A.1 B.3 C.6 D.7

10、轴毂连接中能同时起到周向和轴向固定作用的是（ ）。

A.套筒 B.轴肩 C.挡环 D.过盈配合

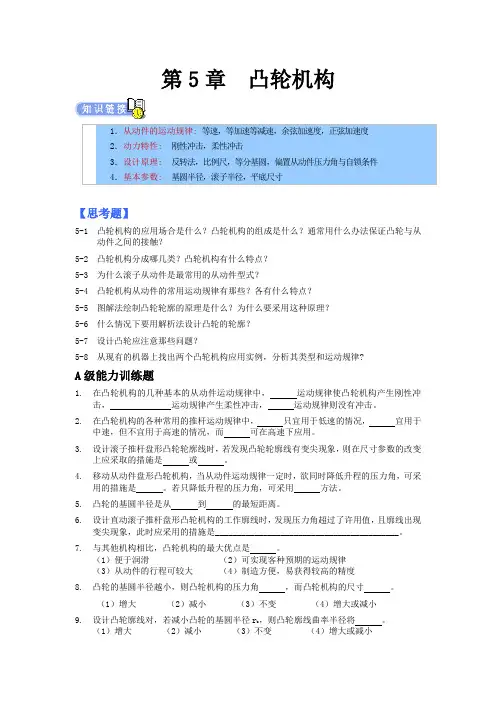

第5章 凸轮机构

1．从动件的运动规律: 等速，等加速等减速，余弦加速度，正弦加速度

2．动力特性: 刚性冲击，柔性冲击

3．设计原理: 反转法，比例尺，等分基圆，偏置从动件压力角与自锁条件

4．基本参数: 基圆半径，滚子半径，平底尺寸

【思考题】

5-1 凸轮机构的应用场合是什么？凸轮机构的组成是什么？通常用什么办法保证凸轮与从动件之间的接触？

5-2 凸轮机构分成哪几类？凸轮机构有什么特点？

5-3 为什么滚子从动件是最常用的从动件型式？

5-4 凸轮机构从动件的常用运动规律有那些？各有什么特点？

5-5 图解法绘制凸轮轮廓的原理是什么？为什么要采用这种原理？

5-6 什么情况下要用解析法设计凸轮的轮廓？

5-7 设计凸轮应注意那些问题？

5-8

从现有的机器上找出两个凸轮机构应用实例，分析其类型和运动规律?

A级能力训练题

1. 在凸轮机构的几种基本的从动件运动规律中， 运动规律使凸轮机构产生刚性冲击，

运动规律产生柔性冲击， 运动规律则没有冲击。

2. 在凸轮机构的各种常用的推杆运动规律中，

只宜用于低速的情况， 宜用于中速，但不宜用于高速的情况，而 可在高速下应用。

3. 设计滚子推杆盘形凸轮轮廓线时，若发现凸轮轮廓线有变尖现象，则在尺寸参数的改变上应采取的措施是 或 。

4. 移动从动件盘形凸轮机构，当从动件运动规律一定时，欲同时降低升程的压力角，可采用的措施是 。若只降低升程的压力角，可采用 方法。

5. 凸轮的基圆半径是从 到 的最短距离。

6. 设计直动滚子推杆盘形凸轮机构的工作廓线时，发现压力角超过了许用值，且廓线出现变尖现象，此时应采用的措施是__________________________________________。

7. 与其他机构相比，凸轮机构的最大优点是 。

（1）便于润滑 （2）可实现客种预期的运动规律

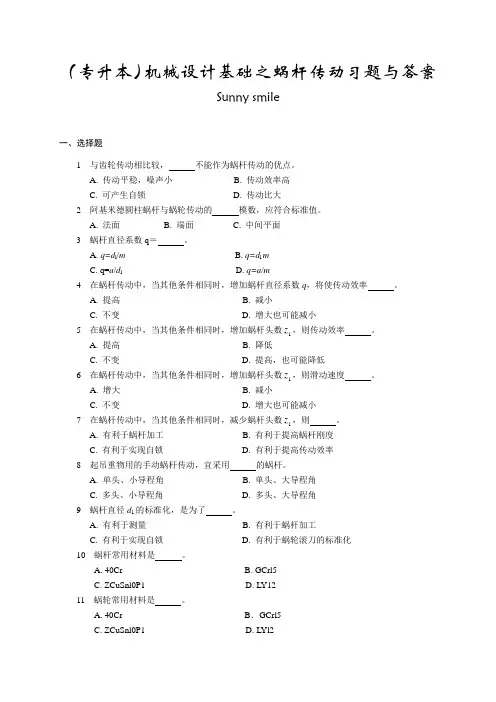

（专升本）机械设计基础之蜗杆传动习题与答案Sunny smile

一、选择题

1 与齿轮传动相比较， 不能作为蜗杆传动的优点。

A. 传动平稳，噪声小 B. 传动效率高

C. 可产生自锁 D. 传动比大

2 阿基米德圆柱蜗杆与蜗轮传动的 模数，应符合标准值。

A. 法面 B. 端面 C. 中间平面

3 蜗杆直径系数q＝ 。

A. q=dl/m B. q=dl m

C. q=a/dl D. q=a/m

4 在蜗杆传动中，当其他条件相同时，增加蜗杆直径系数q，将使传动效率 。

A. 提高 B. 减小

C. 不变 D. 增大也可能减小

5 在蜗杆传动中，当其他条件相同时，增加蜗杆头数1z，则传动效率 。

A. 提高 B. 降低

C. 不变 D. 提高，也可能降低

6 在蜗杆传动中，当其他条件相同时，增加蜗杆头数1z，则滑动速度 。

A. 增大 B. 减小

C. 不变 D. 增大也可能减小

7 在蜗杆传动中，当其他条件相同时，减少蜗杆头数1z，则 。

A. 有利于蜗杆加工 B. 有利于提高蜗杆刚度

C. 有利于实现自锁 D. 有利于提高传动效率
