阀门标示及颜色标准

阀门的标志和识别通常根据阀门上的标牌和标志以及阀门上涂漆，就可以直接识别阀门的类型、结构形式、材料、公称通径、公称压力（或工作压力）、适用介质、温度及关闭方向等。

一、标牌的认识标牌固定在阀体或手轮上，标牌的数据比较全，反映了阀门基本特性，标牌上的生产厂家可提供阀门易损件、图纸和资料。

根据标牌上提供的使用条件，可以确定需更换的垫片，填料类型和材料，以及需更换的其它零件的材料。

二、阀门的标志1.通用阀门的标志通用阀门必须使用的和可选择使用的标志项目见表1-26所示。

通用阀门的具体标志规定如下：⑴表1-27中1～4项是必须使用的标志，对于DN≥50mm的阀门，应标记在阀体上；对于DN＜50mm的阀门，标记在阀体上还是标牌上，由产品设计者规定。

⑵表1-27中的5和6项只有当某类阀门标准中有此规定时才是必须使用的标志，它们应分别标记在阀体及法兰上。

⑶如果各类阀门标准中没有他说特殊规定。

则表1-27中7～19项是按需要选择使用的标志。

当需要时，可标记在阀体或标牌上。

表1-26 通用阀门的标志项目（GB12220-89）可编辑修改 1注：阀体上的公称压力铸字标志值等于10倍的兆帕（MPa）数，设置在公称通径数值的下方时，其前不冠以代号“PN”。

⑷附加标志①在不同位置可以附加表中任何一项标志。

例如：设在阀体上的任何一项标志，也可以重复设在标牌上。

②只要附加标志不与表中标志发生混淆，可以附加其他任何标志。

例如：产品型号等。

对于减压阀，在阀体上的标志除按表1-27的规定外，还应有：a.出厂日期；b.适用介质；c.出口压力。

蒸汽疏水阀的标志按表1-27的规定，标志可设在阀体上，也可标在标牌上。

安全阀的标志按表1-28的规定。

表1-27 蒸汽疏水阀的标志（GB12249—89）可编辑修改 2表1-28安全阀的标志（GB12241—89）可编辑修改 32.电站阀门的标志电站阀门的一般标志可参照GB12220-89的规定。

阀门的标志以及涂漆说明工业阀门的标志，涂漆，国家和各个工业部门制定饿了统一的标准，是供货商和用户之间供货和接收的依据。

通常根据阀门上的标志，标牌，涂漆以及使用说明书，就可以识别阀门的类型，结构形式，材料，公称尺寸（通径），公称压力，适用介质，温度及关闭方向等。

阀门的标志一.通用阀门必须适用的标志和可选择使用的项目，阀门承压阀体的表面，应按规定标注*性标志，标志内容应有烦的公称尺寸（DN），公称压力（PN），壳体材料牌号或，制造厂名或商标，炉号，有流向要求的阀门标注介质流向的箭头。

一些高温，高压，耐腐蚀阀门及特殊用途的阀门还有其他规定，当需要时，可标记在阀门或标牌上。

二.标志的标记方法1.阀体采用铸造或压铸方法成形的，其标志与阀体同时铸造或压铸在阀体上。

2.当阀体外形由模锻方法成形的，其标志除与阀体同时模锻或压铸成形外，也可采用压印的方法标志在阀体上。

当阀体外形采用锻件加工，钢管或钢板卷制焊接成形的，其标志除采用压印的方法形成外，也可采用其他不影响阀体性能的其他方法。

三.标志的标记式样公称尺寸数值标注，压力或工作压力，流向标志，公称尺寸数值标注的压力上方。

四.标志的标记位置1.标志的内容，一般标注在阀体容易观看的部位。

标记应尽可能标注在阀体垂直中心线的中控位置。

2.当标志内容在阀体的一个面上标注位置不够时，可标注在阀体中控位置的另一个面上。

3.标志应明显，清晰，排列整齐。

五.标志标记尺寸1.铸造标志标记尺寸，字体及箭头的排布，字体及箭头的尺寸来排，并应制成凸出的剖面。

2.压印标志尺寸，箭头尺寸由设计图样规定。

3.每一个产品标志的字体号，亦可根据具体产品外形大小由设计图样规定。

标牌的认识标牌通常固定在阀体，法兰或者手轮上，标牌的数据比较全，反映了阀门基本特性。

各种不同的阀门，标牌给出的内容也不同。

阀门的涂漆1.铸铁，碳素钢，合金钢材料的阀门，外表面应涂漆出厂，阀门内外表面可使用满足的喷塑工艺代替。

2.涂漆层应耐久，美观，并保证标志明显清晰。

阀门标识大全及表示方法阀门标识识别是指通过阀门型号组合排列形式来标识和识别阀门的各种参数。

阀门型号包括口径、阀门类型、传动方式、连接形式、结构形式、阀座密封面或衬里材料、公称压力和阀体材料等。

其中，类型代号用汉语拼音字母表示，如闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀等。

各类阀门型号含义如下：闸阀(Z)：0表示电磁动，1表示内螺纹，2表示外螺纹，或衬里（见下表：阀门结构形式）。

截止阀(J)：1表示电磁或液动。

节流阀(L)：2表示电一液动，3表示法兰（用于双弹簧安全阀）。

球阀(Q)：3表示蜗轮阀，4表示法兰。

蝶阀(D)：4表示正齿轮转动，5表示伞齿轮转动，6表示焊接，7表示对夹，8表示卡箍，9表示卡套阀。

隔膜阀(G)：5表示法兰（用于杠杆式、安全门、单弹簧安全门）。

安全阀(A)：6表示气动，7表示液动，8表示气一液动，9表示电动。

减压阀(Y)：XXX表示。

疏水阀(S)：XXX表示。

阀门型号中的各个参数都有其特定的代号，如汉语拼音、数字、字母等，用于表示口径、传动方式、连接形式、结构形式、阀座密封面或衬里材料、公称压力和阀体材料等。

例如，阀门型号中的汉语拼音字母代号表示阀门类型，数字表示公称压力，字母表示传动方式等。

阀门型号中的阀座密封面或衬里材料也有其特定的代号，如T表示铜合金，H表示合金钢，B表示锡基轴，Y表示硬质合金，X表示橡胶，XXX表示硬橡胶，SA表示聚四氟乙烯，SB表示聚三氟乙烯，SC表示聚氟乙烯，SD表示酚醛塑料，SN表示尼龙，F表示氟塑料，P表示皮革（渗硼钢），S表示塑料，D表示渗氮钢，XXX表示衬胶，TC表示搪磁，CS表示衬塑料，CQ表示衬铅，W表示密封圈由阀体加工。

阀门型号中的公称压力数值用kg/m2表示，阀体材料代号用汉语拼音字母和数字表示，如Z表示灰铸件，X表示可锻铸铁，Q表示球墨铸铁，T表示铜合金，B表示铅合金，II表示铬钼合金钢，L表示铬合金，P表示铬镍钛钢，V（II）表示铬钼钒合金钢，R表示铬镍钼钛钢，C表示碳钢（一般不表示），G表示硅铁。

阀门的标志和识别通常根据阀门上的标牌和标志以及阀门上涂漆，就可以直接识别阀门的类型、构造形式、材料、公称通径、公称压力〔或工作压力〕、适用介质、温度及关闭方向等。

一、标牌的认识标牌固定在阀体或手轮上，标牌的数据比拟全，反映了阀门根本特性，标牌上的生产厂家可提供阀门易损件、图纸和资料。

根据标牌上提供的使用条件，可以确定需更换的垫片，填料类型和材料，以及需更换的其它零件的材料。

二、阀门的标志1.通用阀门的标志通用阀门必须使用的和可选择使用的标志工程见表1-26所示。

通用阀门的具体标志规定如下：⑴表1-27中1～4项是必须使用的标志，对于DN≥50mm的阀门，应标记在阀体上；对于DN＜50mm的阀门，标记在阀体上还是标牌上，由产品设计者规定。

⑵表1-27中的5和6项只有当某类阀门标准中有此规定时才是必须使用的标志，它们应分别标记在阀体及法兰上。

⑶如果各类阀门标准中没有他说特殊规定。

那么表1-27中7～19项是按需要选择使用的标志。

当需要时，可标记在阀体或标牌上。

表1-26 通用阀门的标志工程〔GB12220-89〕注：阀体上的公称压力铸字标志值等于10倍的兆帕〔MPa〕数，设置在公称通径数值的下方时，其前不冠以代号“PN〞。

⑷附加标志①在不同位置可以附加表中任何一项标志。

例如：设在阀体上的任何一项标志，也可以重复设在标牌上。

②只要附加标志不与表中标志发生混淆，可以附加其他任何标志。

例如：产品型号等。

对于减压阀，在阀体上的标志除按表1-27的规定外，还应有：a.出厂日期；b.适用介质；c.出口压力。

蒸汽疏水阀的标志按表1-27的规定，标志可设在阀体上，也可标在标牌上。

平安阀的标志按表1-28的规定。

表1-27 蒸汽疏水阀的标志〔GB12249—89〕表1-28平安阀的标志〔GB12241—89〕2.电站阀门的标志电站阀门的一般标志可参照GB12220-89的规定。

电站阀门合格产品应钉有金属标牌，标牌内容见表1-29所示。

阀门的初学者总是误认为水龙头是阀门。

实那么非也，水龙头严格意义上属于卫浴系列的。

阀门那么分为闸阀，截止阀，蝶阀，高压阀，低压阀，衬氟阀，平安阀，泄压阀，防腐阀，过滤器，止回阀，减压阀，过流阀，瓷阀，中压阀，高温阀，低温阀等等。

一、分类▍按动力分1自动阀门依靠介质自身的力量进展动作的阀门。

如止回阀、减压阀、疏水阀、平安阀等。

2驱动阀门依靠人力、电力、液力、气力等外力进展操纵的阀门。

如截止阀、节流阀、闸阀、碟阀、球阀、旋塞阀等。

▍按构造特性分1截门形:关闭件沿着阀座中心线移动。

2闸门形:关闭件沿着垂直于阀座的中心线移动。

3旋塞形:关闭件是柱塞或球，围绕本身的中心线旋转。

4旋启形:关闭件围绕阀座外的一个轴旋转。

5碟形:关闭件是圆盘，围绕阀座的轴旋转。

6滑阀形：关闭件在垂直于通道的方向上滑动。

▍按用途分1开断用:用来切断或接通管路介质。

如截至阀、闸阀、球阀、旋塞阀等。

2调节用:用来调节介质的压力或流量。

如减压阀、调节阀。

3分配用:用来改变介质的流向，起分配作用。

如三通旋塞、三通截止阀等。

4止回用:用来防止介质倒流。

如止回阀。

5平安用:在介质压力超过规定数值时，排放多余介质，以保证设备平安。

如平安阀、事故阀。

6阻气排水用:留存气体，排除凝结水。

如疏水阀。

▍按操纵方法分1手动阀门:借助手轮、手柄、杠杆、链轮、齿轮、蜗轮等，由人力来操纵的阀门。

2电动阀门:借助电力来操纵的阀门。

3气动阀门:借助压缩空气来操纵的阀门。

4液动阀门:借助水、油等液体，传递外力来操纵的阀门。

▍按压力分1真空阀:绝对压力小于1公斤/厘米2的阀门。

2低压阀:公称压力小于16公斤/厘米2的阀门。

3中压阀:公称压力25－64公斤/厘米2的阀门。

4高压阀:公称压力100－800公斤/厘米2的阀门。

5超高压:公称压力到达或大于1000公斤/厘米2的阀门。

▍按介质温度分1普通阀门:适用于介质工作温度－40至450℃的阀门。

2高温阀门:适用于介质工作温度450至600℃的阀门。

阀门的初学者总是误认为水龙头是阀门。

实则非也，水龙头严格意义上属于卫浴系列的。

阀门则分为闸阀，截止阀，蝶阀，高压阀，低压阀，衬氟阀，安全阀，泄压阀，防腐阀，过滤器，止回阀，减压阀，过流阀，瓷阀，中压阀，高温阀，低温阀等等。

一、分类▍按动力分1自动阀门依靠介质自身的力量进行动作的阀门。

如止回阀、减压阀、疏水阀、安全阀等。

2驱动阀门依靠人力、电力、液力、气力等外力进行操纵的阀门。

如截止阀、节流阀、闸阀、碟阀、球阀、旋塞阀等。

▍按结构特性分1截门形:关闭件沿着阀座中心线移动。

2闸门形:关闭件沿着垂直于阀座的中心线移动。

3旋塞形:关闭件是柱塞或球，围绕本身的中心线旋转。

4旋启形:关闭件围绕阀座外的一个轴旋转。

5碟形:关闭件是圆盘，围绕阀座的轴旋转。

6滑阀形：关闭件在垂直于通道的方向上滑动。

▍按用途分1开断用:用来切断或接通管路介质。

如截至阀、闸阀、球阀、旋塞阀等。

2调节用:用来调节介质的压力或流量。

如减压阀、调节阀。

3分配用:用来改变介质的流向，起分配作用。

如三通旋塞、三通截止阀等。

4止回用:用来防止介质倒流。

如止回阀。

5安全用:在介质压力超过规定数值时，排放多余介质，以保证设备安全。

如安全阀、事故阀。

6阻气排水用:留存气体，排除凝结水。

如疏水阀。

▍按操纵方法分1手动阀门:借助手轮、手柄、杠杆、链轮、齿轮、蜗轮等，由人力来操纵的阀门。

2电动阀门:借助电力来操纵的阀门。

3气动阀门:借助压缩空气来操纵的阀门。

4液动阀门:借助水、油等液体，传递外力来操纵的阀门。

▍按压力分1真空阀:绝对压力小于1公斤/厘米2的阀门。

2低压阀:公称压力小于16公斤/厘米2的阀门。

3中压阀:公称压力25－64公斤/厘米2的阀门。

4高压阀:公称压力100－800公斤/厘米2的阀门。

5超高压:公称压力达到或大于1000公斤/厘米2的阀门。

▍按介质温度分1普通阀门:适用于介质工作温度－40至450℃的阀门。

2高温阀门:适用于介质工作温度450至600℃的阀门。

阀门常闭标识
阀门常闭标识是用于标识阀门状态的标识，通常包括以下内容：
●阀门类型：
●球阀
●蝶阀
●截止阀
●闸阀
●止回阀
●安全阀
●减压阀
●疏水阀等。

阀门状态：
●常闭：指阀门在通常情况下处于关闭状态。

●常开：指阀门在通常情况下处于开启状态。

阀门颜色：
●球阀：一般为黑色或灰色。

●蝶阀：一般为黑色或灰色。

●截止阀：一般为黑色或灰色。

●闸阀：一般为黑色或灰色。

●止回阀：一般为黑色或灰色。

●安全阀：一般为红色。

●减压阀：一般为黑色或灰色。

●疏水阀：一般为黑色或灰色。

阀门尺寸：指阀门的进出口尺寸，通常以英寸或毫米为单位表示。

例如，1/2英寸、3/4英寸等。

阀门材质：指制造阀门的材料，如铸铁、铸钢、不锈钢等。

阀门品牌：指生产该阀门的品牌，如Honeywell、Schneider Electric等。

阀门型号：指该阀门的型号，通常由一系列字母和数字组成，以表示阀门类型、尺寸、材质等参数。

阀门生产日期：指该阀门生产的日期，通常以年月日表示。

阀门适用范围：指该阀门适用于的管道系统、介质类型等参数，如水系统、气体系统、蒸汽系统等。

阀门的初学者总是误认为水龙头是阀门;实则非也,水龙头严格意义上属于卫浴系列的;阀门则分为闸阀,截止阀,蝶阀,高压阀,低压阀,衬氟阀,安全阀,泄压阀,防腐阀,过滤器,止回阀,减压阀,过流阀,陶瓷阀,中压阀,高温阀,低温阀等等;一、分类▍按动力分1自动阀门依靠介质自身的力量进行动作的阀门;如止回阀、减压阀、疏水阀、安全阀等;2驱动阀门依靠人力、电力、液力、气力等外力进行操纵的阀门;如截止阀、节流阀、闸阀、碟阀、球阀、旋塞阀等;▍按结构特性分1截门形:关闭件沿着阀座中心线移动;2闸门形:关闭件沿着垂直于阀座的中心线移动;3旋塞形:关闭件是柱塞或球,围绕本身的中心线旋转;4旋启形:关闭件围绕阀座外的一个轴旋转;5碟形:关闭件是圆盘,围绕阀座内的轴旋转;6滑阀形：关闭件在垂直于通道的方向上滑动;▍按用途分1开断用:用来切断或接通管路介质;如截至阀、闸阀、球阀、旋塞阀等;2调节用:用来调节介质的压力或流量;如减压阀、调节阀;3分配用:用来改变介质的流向,起分配作用;如三通旋塞、三通截止阀等;4止回用:用来防止介质倒流;如止回阀;5安全用:在介质压力超过规定数值时,排放多余介质,以保证设备安全;如安全阀、事故阀; 6阻气排水用:留存气体,排除凝结水;如疏水阀;▍按操纵方法分1手动阀门:借助手轮、手柄、杠杆、链轮、齿轮、蜗轮等,由人力来操纵的阀门;2电动阀门:借助电力来操纵的阀门;3气动阀门:借助压缩空气来操纵的阀门;4液动阀门:借助水、油等液体,传递外力来操纵的阀门;▍按压力分1真空阀:绝对压力小于1公斤/厘米2的阀门;2低压阀:公称压力小于16公斤/厘米2的阀门;3中压阀:公称压力25－64公斤/厘米2的阀门;4高压阀:公称压力100－800公斤/厘米2的阀门;5超高压:公称压力达到或大于1000公斤/厘米2的阀门;▍按介质温度分1普通阀门:适用于介质工作温度－40至450℃的阀门; 2高温阀门:适用于介质工作温度450至600℃的阀门; 3耐热阀门:适用于介质工作温度600℃以上的阀门;4低温阀门:适用于介质工作温度－40至－70℃的阀门; 5深冷阀门:适用于介质工作温度－70至－196℃的阀门; 6超低温阀门:适用于介质工作温度－196℃以下的阀门;▍按公称通径分1小口径阀门:公称通径小于40毫米的阀门;2中口径阀门:公称通径50至300毫米的阀门;3大口径阀门:公称通径350至1200毫米的阀门;4特大口径阀门:公称通径大于1400毫米的阀门;以上分类不是绝对的,还可以从其他角度进行分类,但掌握了这些基本分类,对我们了解品类繁多的阀门有很大好处;二、型号从上面分类中可以看出,阀门的品种是繁多的；如此繁多的品类,必须有一个统一的型号编制方法,才能让使用者一看铭牌便知道某一种阀门的结构、材料和特性;按照阀门型号编制方法规定,阀门型号分七个单元：在五、六单元之间,用一横杠连接;第一单元是类型代号,用汉语拼音字母表示：对于低于零下40℃的低温阀、带加热夹套的保温阀和带波纹管代替填料函的阀门,在类型代号前,分别加上汉语拼音字母“D”、“B”和“W”;第二单元是传动方式代号,用阿拉伯数字表示传动方式代号传动方式代号电磁阀0 伞齿轮 5电磁-液动 1 气动 6电-液动 2 液动7涡轮 3 气-液动8正齿轮 4 电动9隔膜阀G对于手轮、手柄或扳手传动的阀门以及所有安全阀、减压阀、疏水阀,此代号省略之;某些气动或液动阀门,分常开式和常闭式两种,常开式用6K、7K表示,常闭式用6B、7B 表示;气动又带手动的阀门,用6S表示;防爆电动,用9B表示;第三单元是连接形式代号,用阿拉伯数字表示：连接形式代号连接形式代号内螺纹 1 对夹7外螺纹 2 卡箍8法兰 4 卡套9焊接 6第四单元是结构型号代号,用阿拉伯数字表示：闸阀结构型式代号明杆楔式弹性闸板0刚性单闸板 1双闸板 2 平行式单闸板 3双闸板 4暗杆楔式单闸板 5双闸板 6截止阀和节流阀结构型式代号直通式 1角式 4直流式 5平衡直通式 6 角式7球阀结构型式代号浮动直通式 1 L形三通式4 T形 5固定直通式7碟阀结构型式代号杠杆式0 垂直板式 1 斜板式 3隔膜阀结构型式代号屋脊式 1截止式 3闸板式7旋塞阀结构型式代号填料直通式 3 T形三通式 4 四通式 5油封直通式7T形三通式8 止回阀和底阀结构型式代号升降直通式 1 立式 2旋启单瓣式 4 多瓣式 5 双瓣式 6安全阀结构型式代号弹簧封闭带散热片全启式012带扳手全启式 3 双弹簧微启式 4 微启式 5不封闭全启式 6微启式7 带控制机构全启式8脉冲式9杠杆式安全阀,在类型代号前加G字汉语拼音字母,数字代号,新标准未作规定;旧标准以1代表单杆微启式,2代表单杆全启式,3代表双杆微启式,4代表双杆全启式,6代表脉冲式;减压阀结构型式代号薄膜式 1弹簧薄膜式 2活塞式 3波纹管式 4杠杆式 5疏水阀结构型式代号浮球式 1钟形浮子式 5脉动式8热动力式9第五单元是阀座密封面或衬里材料代号,用汉语拼音字母表示：阀座密封或衬里材料代号铜合金T橡胶X尼龙N氟塑料 F锡基轴承合金巴氏合金 B合金钢H渗氮钢 D硬质合金Y衬胶J衬铅Q搪瓷 C渗硼钢P当密封面是在阀体上直接加工出来时,则用W表示;横杆之后,是表示公称压力数值的第六单元;所谓公称压力是指阀门名义上能够承受的压力;实际上它的承压能力总要大些,而使用时为安全起见,控制在公称压力之内;压力单位是kg/cm2,但表示型号时,只写压力数值;按JB74－59标准,公称压力数值有以下几个：1、、4、6、10、16、25、40、64、100、200、250、320、400、500、640、800、1000;1000以上未作规定;最后,第七单元,用汉语拼音字母表示阀体材料：阀体材料代号灰铸铁Z可锻铸铁K球墨铸铁Q碳钢 CCr5Mo钢I1Cr18Ni9Ti钢PCr18Ni12Mo2Ti钢R12Cr1MoV钢V但公称压力kg/cm2的灰铸铁阀体和kg/cm2的碳钢阀体,本代号可省略;三、标识阀门标识作用阀门的识别对在缺少阀门图纸资料,丢失了铭牌和阀门零件不齐全的情况下,正确地使用阀门,焊补阀件,修复阀件和更换阀件具有重要意义;现将阀门的标识、材质鉴别和阀门的识別分述如下：利用“阀门的站础知识”中学到知识,根据阀门上的铭牌和标志以及阀门上的涂漆颜色.就可以直接识别阀门的类别、结构形式、材料、公称通径、公称压力或工作压力、适应介质、温度及关闭方向等;1.铭牌固定在阀体或手轮上;铭牌的数据比较全,反映了阀门基本特性;根据铭牌上的生产厂,向生井厂索取该阀易损怦图纸和资料,根据出厂日期参考修理的内容;根据铭牌上提供的使用条件,确定更换垫片、盘根的材料和形式以及确定更换其他阀件的材料2.标志是用铸造,打印等方法在阀体上标示阀门公称压力、工作压力、公称口径和介质流向的;阀门上还有一种标志——开度指示器,它有开启的标尺刻度线或表示开闭的箭头等;节流阀、暗杆闸阀上端安装有开度指示器,在手轮上标有箭头指向表示关闭方向;在阀杆端面部位上刻有直线沟槽口与阀门通道一致表示开启,沟槽与通道成90°时为关闭;3.阀门上涂有各种油漆,不光是为了防锈好看;而是为了便于识別阀门的材料;表示阀体材料的涂漆;表示密封面材料的涂漆;为了从阀门的外观看出它的结构、材质和基本特性,要求在阀体上铸造、打印或安上铭牌,表明阀门型号、公称直径、介质流向及厂名,并在阀体、手轮及法兰外缘上按规定刷不同颜色的漆;按照JB106－59一机部标准规定,表示阀体材料的油漆应刷在阀体不加工外表面上,其颜色与阀体材料的关系如下：阀体材料刷漆颜色灰铸铁、可锻铸铁黑色球墨铸铁银色碳素钢灰色耐酸钢或不锈钢浅蓝色合金钢蓝色但耐酸钢或不锈钢阀体,也可以不涂漆;有色金属阀体,不必涂漆;表示密封面材料的油漆,刷在手轮、手柄或自动阀件的盖上,其颜色与密封面材料的关系如下：密封面材料刷漆颜色青铜或黄铜红色巴氏合金黄色铝白色耐酸钢或不锈钢浅蓝色渗氮钢浅紫色硬质合金灰色周边带红塑料灰色周边带蓝皮革或橡胶棕色硬橡皮绿色直接在阀体上制作密封同阀体颜色带有衬里的阀门,应在连接法兰的外圆表面上刷以补充的识别油漆,颜色如下：衬里材料刷漆颜色搪瓷红色橡胶及硬橡胶绿色塑料蓝色铝锑合金黄色铝白色阀门上的含义举例：▍阀门上DN的含义DN是指阀门的公称通径,一般后面会加一个数字,如公称通径250mm,应标志为DN250;这个数字与端部的连接件的孔径或外径单位为mm等特征尺寸直接相关;在通常情况下,阀门的通道直径与公称尺寸是一样的,但当阀体采用管焊结构或者与之相连接的管道为用标准钢管法兰连接的情况下,阀门的实际通道直径并不等于公称尺寸DN的数值;▍阀门上WCB的含义WCB在阀门上写是表示阀体材料,阀门别的部件可能是别的材料;WCB指的是ASTM A216中的WCB级别,是碳素钢铸件W—可焊接的：welding 的第一个字母,表示材料的焊接性能良好；C—铸钢：cast steel的第一个字母；B—钢材的机械性能为B级合起来就是：机械性能为B级的可焊铸钢件;是普通的碳钢,相当于25或35碳钢;▍阀门上的PN的含义PN是指阀门的公称压力,其后紧跟的整数数字组成;在我国,涉及公称压力时,为了明确起见,通常给出计量单位,以“MPa”表示;例如PN100表示公称压力为10Mpa,也就是100Kgf/cm2;有时候也将公称压力标注在下图位置▍阀门的标识要点：1.除另有说明外,美标的阀门按API600;API6D或MSS SP-25,国标的阀门按G/T 12220标准具有永久性的标识,标识上应包括铸造熔炼的炉号或制造厂的铸造标记;2.标牌上应牢固地固定在阀门的明显部位,其内容必须整齐、正确、并应符合GB/T 13306的规定,其材料应用不锈钢、铜合金及铝合金制造生产;3.只有在阀体上施加所要求的标记不可行时,可将标记施加在铭牌上,然而,表示阀门的流动方向的标注必须标记在阀体上,这一点无论是什么标准的阀门都是一样;4.用于色标和标记的涂料不得含有任何有害金属或金属盐,比如锌、铅、硫、铜、锡、氯化物等等在热态时候可引起腐蚀的物质,且涂料应能抗盐水,热带环境或类似情况的腐蚀;5.对难以标记的小尺寸物件,应用不锈钢丝栓不锈钢标牌的方法来标注6.关于铭牌上刻印的标志,一般为型号、材质、压力、标准、适用温度、使用介质、生产日期,都是不可缺少的;以方便检修更换时采购;▍标识的标记方法1.阀体采用铸造或压铸方法成形的,其标志与阀体同时铸造或压铸在阀体上;2.当阀体外形由模锻方法成形的,其标志除与阀体同时模锻或压铸成形外,也可采用压印的方法标志在阀体上;当阀体外形采用锻件加工,钢管或钢板卷制焊接成形的,其标志除采用压印的方法形成外,也可采用其他不影响阀体性能的其他方法;▍标识的标记式样公称尺寸数值标注,压力代号或工作压力代号,流向标志,公称尺寸数值标注的压力代号上方;▍标识的标记位置1.标志的内容,一般标注在阀体容易观看的部位;标记应尽可能标注在阀体垂直中心线的中控位置;2.当标志内容在阀体的一个面上标注位置不够时,可标注在阀体中控位置的另一个面上;3.标志应明显,清晰,排列整齐;▍标识标记尺寸1.铸造标志标记尺寸,字体及箭头的排布,字体及箭头的尺寸来排,并应制成凸出的剖面;2.压印标志尺寸,箭头尺寸由设计图样规定;3.每一个产品标志的字体号,亦可根据具体产品外形大小由设计图样规定;▍标牌的认识标牌通常固定在阀体,法兰或者手轮上,标牌的数据比较全,反映了阀门基本特性;各种不同的阀门,标牌给出的内容也不同;▍阀门的涂漆1.铸铁,碳素钢,合金钢材料的阀门,外表面应涂漆出厂,阀门内外表面可使用满足的喷塑工艺代替;2.涂漆层应耐久,美观,并保证标志明显清晰;使用能满足使用温度,无毒,无污染的漆;3.手轮零件的涂漆层按合同规定或企业标准;4.铜合金材质阀门的承压壳体表面不涂漆;5.耐酸钢,不锈钢材质阀门承压壳体表面不涂漆,如果合同规定要求涂漆,按照合同要求涂漆;6.阀门驱动装置的涂漆：手动齿轮传动机构,其表面的涂漆颜色,阀门驱动装置气动,电动,液动涂漆的颜色一般按企业标准执行;。

1．范围本标准适用于本公司设计、制造的阀门。

本标准规定了阀门标志的内容、标记方法、阀门的涂漆颜色以及表示方法。

2．规范性引用文件下列文件对中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T12220通用阀门标志HTA4502圆轮缘手轮HTKA0804-2009 产品商标和使用规则HKC-CX-19-2010 压力管道元件制造许可证及“TS”标记控制程序3．标志和标记方法3．1 标志的内容阀门的外表面应按GB/T12220标准的规定标注永久性的标志。

标志的内容包括：阀门的公称通径、压力代号或工作压力代号、材料的牌号或代号、炉号（铸造阀门）、商标、安标、有流向要求的阀门应标注介质流动方向的箭头。

3．2 标志的标记方法3．2．1 铸造法将标志铸在阀体上。

公称通径DN≤50mm的阀体，标志允许采用打钢印的方法表示。

3．2．2 压印法铸造、锻造、冲压或焊接的阀体，标志可采用冲压法、打钢印和刻制方法表示。

3．2．3 铭牌（标牌）法对于其它特殊阀体上的标志，除通常采用3.2.1、3.2.2方法以外，允许采用铭牌表示，或将标牌固定在阀体上来表示。

标牌的型式、尺寸大小，由设计者绘制，本标准不作另行规定。

3．3 标志的标记式样3．3．1 阀体上压力代号铸字（钢印）值等于公称压力（MPa）的10倍数值，应设置在公称通径数值的下方，其前不冠以代号PN。

当采用英寸单位时上边表示阀门通径（单位：英寸）,下边表示磅级压力（单位：LB），其前不冠代号。

3．3．2 标志（包括公称通径、压力代号、表示介质流动的箭头方向）的排列按表1的规定。

注：介质可以从任一方向流动阀门，可不标记箭头。

3．3．3 材料牌号（代号），炉号（铸造）对于阀门中的受压元件（阀体、阀盖）是铸件的则需有炉号和材料代号（铸铜件只需铸炉号），炉号可以以年、月及浇铸顺序号组成。

阀门的初学者总是误认为水龙头是阀门。

实则非也，水龙头严格意义上属于卫浴系列的。

阀门则分为闸阀，截止阀，蝶阀，高压阀，低压阀，衬氟阀，平安阀，泄压阀，防腐阀，过滤器，止回阀，减压阀，过流阀，瓷阀，中压阀，高温阀，低温阀等等。

一、分类▍按动力分1自动阀门依靠介质自身的力量进展动作的阀门。

如止回阀、减压阀、疏水阀、平安阀等。

2驱动阀门依靠人力、电力、液力、气力等外力进展操纵的阀门。

如截止阀、节流阀、闸阀、碟阀、球阀、旋塞阀等。

▍按构造特性分1截门形:关闭件沿着阀座中心线移动。

2闸门形:关闭件沿着垂直于阀座的中心线移动。

3旋塞形:关闭件是柱塞或球，围绕本身的中心线旋转。

4旋启形:关闭件围绕阀座外的一个轴旋转。

5碟形:关闭件是圆盘，围绕阀座的轴旋转。

6滑阀形：关闭件在垂直于通道的方向上滑动。

▍按用途分1开断用:用来切断或接通管路介质。

如截至阀、闸阀、球阀、旋塞阀等。

2调节用:用来调节介质的压力或流量。

如减压阀、调节阀。

3分配用:用来改变介质的流向，起分配作用。

如三通旋塞、三通截止阀等。

4止回用:用来防止介质倒流。

如止回阀。

5平安用:在介质压力超过规定数值时，排放多余介质，以保证设备平安。

如平安阀、事故阀。

6阻气排水用:留存气体，排除凝结水。

如疏水阀。

▍按操纵方法分1手动阀门:借助手轮、手柄、杠杆、链轮、齿轮、蜗轮等，由人力来操纵的阀门。

2电动阀门:借助电力来操纵的阀门。

3气动阀门:借助压缩空气来操纵的阀门。

4液动阀门:借助水、油等液体，传递外力来操纵的阀门。

▍按压力分1真空阀:绝对压力小于1公斤/厘米2的阀门。

2低压阀:公称压力小于16公斤/厘米2的阀门。

3中压阀:公称压力25－64公斤/厘米2的阀门。

4高压阀:公称压力100－800公斤/厘米2的阀门。

5超高压:公称压力到达或大于1000公斤/厘米2的阀门。

▍按介质温度分1普通阀门:适用于介质工作温度－40至450℃的阀门。

2高温阀门:适用于介质工作温度450至600℃的阀门。

阀门不同材质油漆颜色标准一、概述阀门作为重要的管道控制设备，在工业生产和日常生活中扮演着举足轻重的角色。

不同材质的阀门在不同环境和介质下有着不同的适用性，而对阀门表面油漆颜色的标准规定也是非常重要的。

本文将分析不同材质阀门及其对应的油漆颜色标准。

二、不同材质阀门及其特点1. 不锈钢阀门不锈钢阀门具有良好的耐腐蚀性能和强度，适用于一些特殊的工业介质和环境。

其常见油漆颜色标准为灰色或银白色。

2. 铸铁阀门铸铁阀门具有较强的耐高温性能和承压能力，适用于工业管道系统。

常见的油漆颜色标准为黑色或灰色。

3. 铜阀门铜阀门具有良好的导热性能和耐腐蚀性能，适用于一些特殊介质的控制。

其油漆颜色标准为黄色或红色。

4. 塑料阀门塑料阀门轻质、耐腐蚀，适用于一些化工和食品工业。

其油漆颜色标准为白色或浅蓝色。

三、阀门油漆颜色标准的重要性1. 安全性阀门油漆颜色标准的规定可以帮助工作人员快速识别不同类型的阀门，确保管道系统正常运行，降低因工作人员操作失误导致的安全事故的发生。

2. 美观性阀门作为管道系统的重要组成部分，其外观美观与否关乎整个工业场所的形象，油漆颜色标准的统一规定可以确保管道系统的整体外观协调。

3. 耐久性经过标准油漆处理的阀门表面能够更好地抵抗腐蚀和氧化，延长阀门的使用寿命。

四、阀门油漆颜色标准的制定机构1. 国际标准化组织（ISO）ISO作为国际标准制定的权威组织，制定了许多阀门油漆颜色标准，为世界范围内的阀门生产与使用提供了统一标准。

2. 美国标准协会（ANSI）ANSI在美国国内对阀门油漆颜色标准进行了相应的规定和标准修订，以满足国内工业生产的需求。

3. 我国标准化组织（GB）我国GB国家标准则是在我国国内对阀门油漆颜色标准进行规定的重要机构，保障了国内阀门生产与使用的质量要求。

五、阀门油漆颜色标准的应用1. 工业生产在工业生产中，严格按照阀门油漆颜色标准的要求选择和使用合适的阀门油漆，确保管道系统的正常运行和安全生产。

GB/T 12220-89 通用阀门标志本标准等效采用国际标准ISO 5209-1977《通用阀门标志》。

1 主题内容本标准规定了通用阀门必须使用的和可选择使用的标志内容及标记方法。

2 标志通用阀门的标志通用阀门必须使用的和可选择使用的标志项目如下表所示。

阀门的标志注：阀体上的公称压力铸字标志值等于10倍的兆帕(MPa)数，设置在公称通径数值的下方时，其前不冠以代号“PN”。

手轮旋向的标志如果手轮尺寸足够大，手轮上应设以指示阀门关闭方向的箭头或附加“关”字。

3 标记方法公称通径大于或等于50mm阀门的标志3.1.1 表中1～4项是必须使用的标志，应标记在阀体上。

表中5和6项只有当某类阀门标准中有此规定时才是必须使用的标志，它们应分别标记在阀体及法兰上。

如果各类阀门标准中没有特殊规定，则表中7～19项是按需选择使用的标志。

当需要时，可标记在阀体或标牌上。

公称通径小于50mm阀门的标志表中l～4项是必须使用的标志。

标记在阀体上还是标牌上，由产品设计者规定。

表中5～19项标志的标记按和条规定。

附加标志在不同位置可以附加表中任何一项标志。

例如：设在阀体上的任何一项标志，也可以重复设在标牌上。

只要附加标志不与表中标志发生混淆，可以附加其他任何标志。

例如：产品型号等。

对于减压阀的标志，在阀体上的标志除按上表的规定外，还应有：a：出厂日期；b：适用介质；c：出口压力。

蒸汽疏水阀按下表规定，标志可设在阀体上，也可标在标牌上。

蒸汽疏水阀的标志（GB12249）必须使用的标志：产品型号；公称通径；公称压力；制造厂名称和商标；介质流动方向；最高工作压力；最高工作温度。

可选择使用的标志：阀体材料；最高允许压力；最高允许温度；最高排水温度；出厂编号、日期。

安全阀的标志（GB12241）阀体上的标志：公称通径DN；阀体材料；制造厂名或商标；当进口与出口连接部分的尺寸或压力级相当时，应有指明介质流动方向的箭头标牌上的标志：阀门设计的允许最高工作温度（℃）；整定压力（MPa）；依据的标准号制造厂的基准型号；额定排量系数或对于基准介质的额定排量；流动面积（mm2）；开启高度（mm）超过压力百分数。

阀门启闭标识
阀门启闭标识是为了方便操作人员识别阀门当前状态，标识阀门是处于开启、关闭还是其他状态的一种标识系统。

以下是一些常见的阀门启闭标识：
1. 颜色标识：使用不同的颜色来表示阀门的状态。

通常，绿色表示开启，红色表示关闭。

这样的颜色标识是直观的，使操作人员能够迅速了解阀门的状态。

2. 文字标识：在阀门附近标明文字，明确说明阀门的状态。

例如，在阀门旁边标注“开启”或“关闭”等文字。

3. 图形标识：使用图形符号表示阀门的状态，例如使用开关符号表示开启，使用交叉符号表示关闭。

4. 数字标识：使用数字或数字组合表示阀门的具体位置。

这可以是一个度数、一个百分比，或者其他相应的数字。

5. 指示灯：在阀门上方或附近安装指示灯，通过灯的亮灭状态来表示阀门的状态。

例如，绿色灯表示开启，红色灯表示关闭。

6. 位置标识：在阀门操作手柄或齿轮上设置指示标记，使操作人员能够直观地看到阀门当前的位置。

7. 电子显示屏：一些先进的系统采用电子显示屏，显示阀门的具体状态、位置、压力等信息。

确保阀门的启闭标识清晰可见，易于理解，并符合相关的标准和规定，以提高操作的安全性和效率。

标识系统的选择通常应考虑操作人员的培训水平、环境条件以及阀门的具体应用场景。

1。

通用阀门标志和阀门的识别涂漆GB/T 12220-89 通用阀门标志本标准等效采用国际标准ISO 5209-1977《通用阀门标志》。

1 主题内容本标准规定了通用阀门必须使用的和可选择使用的标志内容及标记方法。

2 标志2.1 通用阀门的标志通用阀门必须使用的和可选择使用的标志项目如下表所示。

阀门的标志值的下方时，其前不冠以代号“PN”。

2.2 手轮旋向的标志如果手轮尺寸足够大，手轮上应设以指示阀门关闭方向的箭头或附加“关”字。

3 标记方法3.1 公称通径大于或等于50mm阀门的标志3.1.1 表中1～4项是必须使用的标志，应标记在阀体上。

3.1.2 表中5和6项只有当某类阀门标准中有此规定时才是必须使用的标志，它们应分别标记在阀体及法兰上。

3.1.3 如果各类阀门标准中没有特殊规定，则表中7～19项是按需选择使用的标志。

当需要时，可标记在阀体或标牌上。

3.2 公称通径小于50mm阀门的标志3.2.1 表中l～4项是必须使用的标志。

标记在阀体上还是标牌上，由产品设计者规定。

3.2.2 表中5～19项标志的标记按3.1.2和3.1.3条规定。

3.3 附加标志3.3.1 在不同位置可以附加表中任何一项标志。

例如：设在阀体上的任何一项标志，也可以重复设在标牌上。

3.3.2 只要附加标志不与表中标志发生混淆，可以附加其他任何标志。

例如：产品型号等。

对于减压阀的标志，在阀体上的标志除按上表的规定外，还应有：a：出厂日期；b：适用介质；c：出口压力。

蒸汽疏水阀按下表规定，标志可设在阀体上，也可标在标牌上。

蒸汽疏水阀的标志（GB12249）必须使用的标志：产品型号；公称通径；公称压力；制造厂名称和商标；介质流动方向；最高工作压力；最高工作温度。

可选择使用的标志：阀体材料；最高允许压力；最高允许温度；最高排水温度；出厂编号、日期。

安全阀的标志（GB12241）阀体上的标志：公称通径DN；阀体材料；制造厂名或商标；当进口与出口连接部分的尺寸或压力级相当时，应有指明介质流动方向的箭头标牌上的标志：阀门设计的允许最高工作温度（℃）；整定压力（MPa）；依据的标准号制造厂的基准型号；额定排量系数或对于基准介质的额定排量；流动面积（mm2）；开启高度（mm）超过压力百分数。

生产标志管理规定一、依据《工业管道的基本识别色、识别符号和安全标识》GB7231—2003规定：1.范围：标准规定了工业管道的基本识别色，识别符号和安全标识，适用于工业生产中非地下埋设的气体和液体的输送管道。

2.基本识别色：根据管道内物质的一般性能分为八类，并相应规定了八种基本识别色和相应的颜色标准编号及色样，见表一。

表一八种基本识别色和色样及颜色标准编号。

3.标识方法(1)工业管道的基本标识色标识方法分为以下五种A.管道全长上标识；B.在管道上以宽为150mm的色环标识；C.在管道上以长方形的识别色标牌标识；D.管道上以带箭头的长方形识别色标牌标识；E.在管道上以系挂的识别色标牌标识。

(2)当采用基本识别色标识方法中2）、3）、4）、5）方法时，两个标识之间最小距离应为10m。

(3)基本识别色标识方法中3）、4）、5）的标牌最小尺寸应以能清除观察识别色来确定。

(4)当采用基本识别色标识方法中2）、3）、4）、5）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。

4.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：(1)物质名称的标识A.物质全称，如主蒸汽、氮气、给水、送风管等。

B.化学分子式，如N2 、H2SO4、H2O等。

(2)物质流向标识A.工业管道内物质的流向用箭头表示图表示，如果管道内物质的流向是双向的，则以双向箭头表示。

B.当采用基本识别色标识方法中4）、5）方法时，则标牌的指向就作为管道内的物质流向。

如果管道内物质的流向是双向的，则标识牌指向应作成双向的。

(3)物质的压力、温度、流速等工艺参数的标识：使用时可按需自行确定采用。

(4)名称和流向中的字母，数字的最小字体，以及识别符号中箭头的最小外形尺寸，应以能清楚观察识别符号来确定。

二、依据《火力发电厂保温油漆设计规程》标准DL/T5072—1997规定：为了标志介质种类、流向和管道名称，管道必须涂以油漆。

碳钢阀门颜色标准
碳钢阀门颜色的标准通常根据不同的行业和应用领域有所差异。

以下是一些常见的碳钢阀门颜色标准：
1. 黑色：黑色是常见的标准颜色之一，通常用于工业阀门，因为它能够抵抗腐蚀和磨损，并且具有良好的耐久性。

黑色阀门通常用于石油、化工、电力等领域。

2. 灰色：灰色也是常用的阀门颜色之一，因为它能够提供良好的保护，防止腐蚀和氧化。

灰色阀门通常用于自来水、污水处理等领域。

3. 白色：白色阀门通常用于需要清洁和卫生要求的场所，如食品、制药和生物技术行业。

白色阀门表面光滑，易于清洁，能够减少细菌和污染物的附着。

4. 红色：红色阀门通常用于需要特别注意安全的场所，如高压、高温或有毒介质等。

红色阀门可以引起人们的警觉，从而采取相应的安全措施。

5. 其他颜色：除了以上常见的颜色标准外，根据不同的行业和具体需求，还可以使用其他颜色，如蓝色、黄色、绿色等。

需要注意的是，不同的阀门制造商和供应商可能有自己的颜色标准，因此在选择阀门时应该根据具体的要求和规范进行选择。

同时，阀门表面处理和涂层的质量也是影响阀门性能的重要因素之一，应该选择质量可靠的产品。

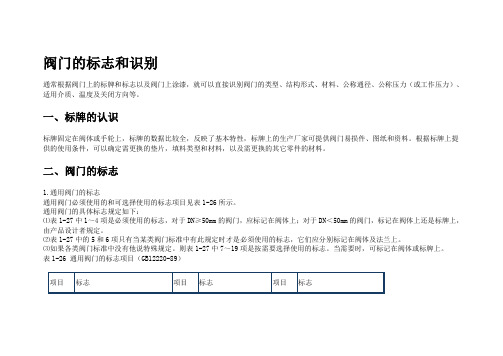

阀门的标志和识别通常根据阀门上的标牌和标志以及阀门上涂漆，就可以直接识别阀门的类型、结构形式、材料、公称通径、公称压力（或工作压力）、适用介质、温度及关闭方向等。

一、标牌的认识标牌固定在阀体或手轮上，标牌的数据比较全，反映了基本特性，标牌上的生产厂家可提供阀门易损件、图纸和资料。

根据标牌上提供的使用条件，可以确定需更换的垫片，填料类型和材料，以及需更换的其它零件的材料。

二、阀门的标志1.通用阀门的标志通用阀门必须使用的和可选择使用的标志项目见表1-26所示。

通用阀门的具体标志规定如下：⑴表1-27中1～4项是必须使用的标志，对于DN≥50mm的阀门，应标记在阀体上；对于DN＜50mm的阀门，标记在阀体上还是标牌上，由产品设计者规定。

⑵表1-27中的5和6项只有当某类阀门标准中有此规定时才是必须使用的标志，它们应分别标记在阀体及法兰上。

⑶如果各类阀门标准中没有他说特殊规定。

则表1-27中7～19项是按需要选择使用的标志。

当需要时，可标记在阀体或标牌上。

表1-26 通用阀门的标志项目（GB12220-89）注：阀体上的公称压力铸字标志值等于10倍的兆帕（MPa）数，设置在公称通径数值的下方时，其前不冠以代号“PN”。

⑷附加标志①在不同位置可以附加表中任何一项标志。

例如：设在阀体上的任何一项标志，也可以重复设在标牌上。

②只要附加标志不与表中标志发生混淆，可以附加其他任何标志。

例如：产品型号等。

对于减压阀，在阀体上的标志除按表1-27的规定外，还应有：a.出厂日期；b.适用介质；c.出口压力。

蒸汽疏水阀的标志按表1-27的规定，标志可设在阀体上，也可标在标牌上。

安全阀的标志按表1-28的规定。

表1-27 蒸汽疏水阀的标志（GB12249—89）表1-28安全阀的标志（GB12241—89）2.电站阀门的标志电站阀门的一般标志可参照GB12220-89的规定。

电站阀门合格产品应钉有金属标牌，标牌内容见表1-29所示。
