十二种常见流量计的工作原理

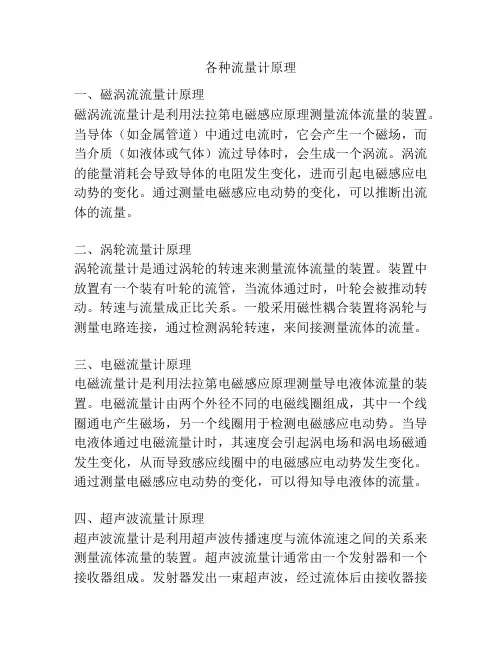

各种流量计原理一、磁涡流流量计原理磁涡流流量计是利用法拉第电磁感应原理测量流体流量的装置。

当导体（如金属管道）中通过电流时，它会产生一个磁场，而当介质（如液体或气体）流过导体时，会生成一个涡流。

涡流的能量消耗会导致导体的电阻发生变化，进而引起电磁感应电动势的变化。

通过测量电磁感应电动势的变化，可以推断出流体的流量。

二、涡轮流量计原理涡轮流量计是通过涡轮的转速来测量流体流量的装置。

装置中放置有一个装有叶轮的流管，当流体通过时，叶轮会被推动转动。

转速与流量成正比关系。

一般采用磁性耦合装置将涡轮与测量电路连接，通过检测涡轮转速，来间接测量流体的流量。

三、电磁流量计原理电磁流量计是利用法拉第电磁感应原理测量导电液体流量的装置。

电磁流量计由两个外径不同的电磁线圈组成，其中一个线圈通电产生磁场，另一个线圈用于检测电磁感应电动势。

当导电液体通过电磁流量计时，其速度会引起涡电场和涡电场磁通发生变化，从而导致感应线圈中的电磁感应电动势发生变化。

通过测量电磁感应电动势的变化，可以得知导电液体的流量。

四、超声波流量计原理超声波流量计是利用超声波传播速度与流体流速之间的关系来测量流体流量的装置。

超声波流量计通常由一个发射器和一个接收器组成。

发射器发出一束超声波，经过流体后由接收器接收。

当流体流速发生变化时，超声波传播速度也会发生变化。

通过测量超声波的传播时间，可以计算出流体的流速，再结合流道面积，就可以得到流量。

五、质量流量计原理质量流量计是利用物质质量守恒原理和传感器的测量进行流量检测的装置。

通过测量介质在单位时间内通过的质量，计算出流体的质量流量。

常用的质量流量计有热式质量流量计和热探头质量流量计。

前者是基于流体的热导率与质量流量成正比的原理，后者则是通过测量流体对热探头的冷却效应来计算质量流量。

流量计是工业生产的眼睛，与国民经济、国防建设、科学研究有着密切的关系，在国民经济中占据重要地位与作用，可用于气体、液体、蒸汽等介质流量的测量。

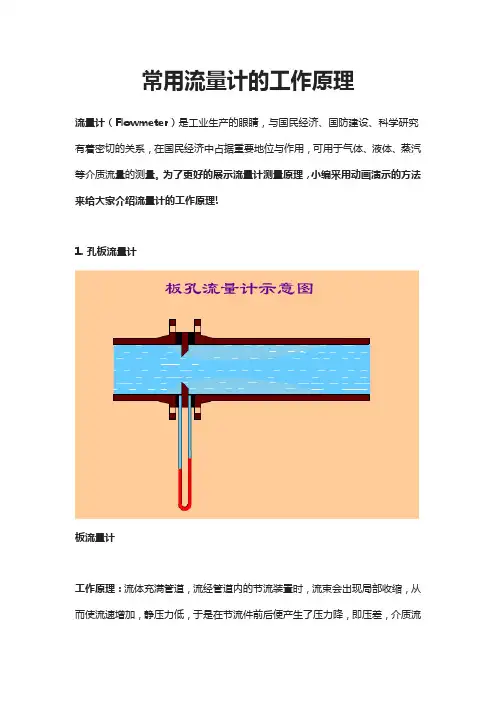

为了更好的展示流量计测量原理，小编采用动画演示的方法来给大家介绍流量计的工作原理！1. 孔板流量计孔板流量计工作原理：流体充满管道，流经管道内的节流装置时，流束会出现局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以孔板流量计可以通过测量压差来衡量流体流量的大小。

这种测量方法是以能量守衡定律和流动连续性定律为基准的。

工作特点：①节流装置结构简单、牢固，性能稳定可靠，使用期限长，价格低廉；②应用范围广，全部单相流皆可测量，部分混相流亦可应用；③标准型节流装置无须实流校准，即可投用；④一体型孔板安装更简单，无须引压管，可直接接差压变送器和压力变送器。

2. 电磁流量计电磁流量计工作原理：基于法拉第电磁感应定律。

在电磁流量计中，测量管内的导电介质相当于法拉第试验中的导电金属杆，上下两端的两个电磁线圈产生恒定磁常当有导电介质流过时，则会产生感应电压。

管道内部的两个电极测量产生的感应电压。

测量管道通过不导电的内衬（橡胶，特氟隆等）实现与流体和测量电极的电磁隔离。

工作特点：①具有双向测量系统；②传感器所需的直管段较短，长度为5倍的管道直径。

③压力损失小④测量不受流体密度、粘度、温度、压力和电导率变化的影响⑤主要应用于污水处理方面。

3. 涡轮流量计涡轮流量计工作原理：在一定的流量范围内，涡轮的转速与流体的流速成正比。

流体流动带动涡轮转动，涡轮的转速转换成电脉冲，用二次表显示出数据，反应流体流速。

工作特点：①抗杂质能力强；②抗电磁干扰和抗振能力强；③其结构与原理简单，便于维修；④几乎无压力损失，节省动力消耗。

4. 文丘里流量计工作原理：当流体流经文丘里流量计管道内的节流件时，流速在文丘里节流件出形成局部搜索，导致流速增加，静压差下降，文丘里流量计前后便产生了静压差，流体流量越大，静压差就越大，根据压差来衡量流量。

各种流量计的工作原理流量计是一种用于测量流体流量的仪器。

它们广泛应用于工业过程控制、流体输送和仪表和传感器等领域。

下面将介绍一些常见的流量计及其工作原理。

1. 流量管（Venturi管、喷嘴和短管）：流量管是一种基于伯努利定律的流量计。

流体通过收缩管道中的喷嘴或Venturi管，使流速增加，压力下降。

然后流体进入扩张管道，流速减小，压力增加。

通过测量收缩段和扩张段的压差，可以计算出流体的流量。

2.涡街流量计：涡街流量计利用流经管道时产生的涡街效应进行流量测量。

当流体通过涡街流量计中的激振体时，会形成交替的涡街。

激振体在涡街作用下产生振动，振幅与流速成正比。

通过测量激振体的振幅，可以计算出流体的流量。

3.电磁流量计：电磁流量计利用法拉第电磁感应定律进行流量测量。

当导电液体通过电磁流量计中的测量管时，液体的流速导致测量管内产生的磁场发生变化。

测量两端的电极通过检测磁场变化的电压，可以计算出流体的流量。

4.轮片流量计：轮片流量计利用流体流动时对旋转轮片的力矩进行流量测量。

当流体通过轮片流量计中的轴流管时，轮片开始旋转。

流体的流速越高，旋转速度越快。

通过测量轮片的旋转速度，可以计算出流体的流量。

5.超声波流量计：超声波流量计利用超声波传播速度与流速相关的原理进行流量测量。

超声波在流体中传播时，传播速度会随着流速的变化而发生变化。

超声波流量计通过发射和接收超声波的传感器，测量超声波传播的时间差，从而计算出流体的流量。

以上仅为常见的流量计的工作原理介绍，流量计的种类还有很多，每种流量计都有其适用的场景和特点。

选用合适的流量计可以满足不同领域的流量测量需求。

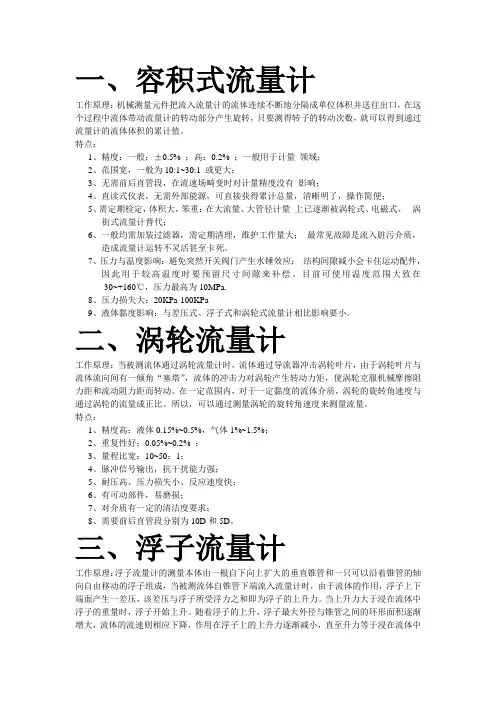

一、容积式流量计工作原理：机械测量元件把流入流量计的流体连续不断地分隔成单位体积并送往出口，在这个过程中流体带动流量计的转动部分产生旋转，只要测得转子的转动次数，就可以得到通过流量计的流体体积的累计值。

特点：1、精度：一般：±0.5% ；高：0.2% ；一般用于计量领域；2、范围宽，一般为10:1~30:1 或更大；3、无需前后直管段，在流速场畸变时对计量精度没有影响；4、直读式仪表，无需外部能源，可直接获得累计总量，清晰明了，操作简便；5、需定期检定，体积大，笨重：在大流量、大管径计量上已逐渐被涡轮式、电磁式、涡街式流量计替代；6、一般均需加装过滤器，需定期清理，维护工作量大；最常见故障是流入脏污介质，造成流量计运转不灵活甚至卡死。

7、压力与温度影响：避免突然开关阀门产生水锤效应；结构间隙减小会卡住运动配件，因此用于较高温度时要预留尺寸间隙来补偿。

目前可使用温度范围大致在-30~+160℃，压力最高为10MPa.8、压力损失大：20KPa-100KPa9、液体黏度影响：与差压式、浮子式和涡轮式流量计相比影响要小。

二、涡轮流量计工作原理：当被测流体通过涡轮流量计时，流体通过导流器冲击涡轮叶片，由于涡轮叶片与流体流向间有一倾角“塞塔”，流体的冲击力对涡轮产生转动力矩，使涡轮克服机械摩擦阻力距和流动阻力距而转动。

在一定范围内，对于一定黏度的流体介质，涡轮的旋转角速度与通过涡轮的流量成正比。

所以，可以通过测量涡轮的旋转角速度来测量流量。

特点：1、精度高：液体0.15%~0.5%，气体1%~1.5%；2、重复性好：0.05%~0.2% ；3、量程比宽：10~50：1；4、脉冲信号输出，抗干扰能力强；5、耐压高、压力损失小、反应速度快；6、有可动部件，易磨损；7、对介质有一定的清洁度要求；8、需要前后直管段分别为10D和5D。

三、浮子流量计工作原理：浮子流量计的测量本体由一根自下向上扩大的垂直锥管和一只可以沿着锥管的轴向自由移动的浮子组成，当被测流体自锥管下端流入流量计时，由于流体的作用，浮子上下端面产生一差压，该差压与浮子所受浮力之和即为浮子的上升力。

14种流量计的工作原理流量计（Flowmeter）是工业生产的眼睛，与国民经济、国防建设、科学研究有着密切的关系，在国民经济中占据重要地位与作用，可用于气体、液体、蒸汽等介质流量的测量。

为了更好的展示流量计测量原理，小编采用动画演示的方法来给大家介绍流量计的工作原理!1.孔板流量计板流量计工作原理：流体充满管道，流经管道内的节流装置时，流束会出现局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以孔板流量计可以通过测量压差来衡量流体流量的大小。

这种测量方法是以能量守衡定律和流动连续性定律为基准的。

工作特点：①节流装置结构简单、牢固，性能稳定可靠，使用期限长，价格低廉;②应用范围广，全部单相流皆可测量，部分混相流亦可应用;③标准型节流装置无须实流校准，即可投用;④一体型孔板安装更简单，无须引压管，可直接接差压变送器和压力变送器。

2. 电磁流量计电磁流量计工作原理：基于法拉第电磁感应定律。

在电磁流量计中，测量管内的导电介质相当于法拉第试验中的导电金属杆，上下两端的两个电磁线圈产生恒定磁常当有导电介质流过时，则会产生感应电压。

管道内部的两个电极测量产生的感应电压。

测量管道通过不导电的内衬(橡胶，特氟隆等)实现与流体和测量电极的电磁隔离。

工作特点：①具有双向测量系统;②传感器所需的直管段较短，长度为5倍的管道直径；③压力损失小；④测量不受流体密度、粘度、温度、压力和电导率变化的影响；⑤主要应用于污水处理方面。

3. 涡轮流量计涡轮流量计工作原理：在一定的流量范围内，涡轮的转速与流体的流速成正比。

流体流动带动涡轮转动，涡轮的转速转换成电脉冲，用二次表显示出数据，反应流体流速。

工作特点：①抗杂质能力强;②抗电磁干扰和抗振能力强;③其结构与原理简单，便于维修;④几乎无压力损失，节省动力消耗。

4. 文丘里流量计工作原理：当流体流经文丘里流量计管道内的节流件时，流速在文丘里节流件初形成局部收缩，导致流速增加，静压差下降，文丘里流量计前后便产生了静压差，流体流量越大，静压差就越大，根据压差来衡量流量。

各种流量计的种类和原理
各种流量计的种类和原理包括：
1. 流体质量流量计：根据流体通过传感器的质量变化来测量流体流量。

常见的原理包括热式流速计和冷式流速计。

2. 流体体积流量计：根据流体通过传感器的体积变化来测量流体流量。

常见的原理包括涡轮流量计、液体柱流量计和容积式流量计。

3. 流体速度流量计：根据流体通过传感器的速度变化来测量流体流量。

常见的原理包括孔板流量计、喷嘴流量计和剥离式流量计。

4. 流体压降流量计：根据流体通过流量计前后的压力差来测量流体流量。

常见的原理包括差压流量计和扩散式流量计。

5. 超声波流量计：利用超声波传感器测量流体中声波传播的时间差，进而计算出流体流速和流量。

6. 涡街流量计：通过涡街体在流体中产生的涡旋来测量流体流速和流量。

7. 磁性流量计：利用磁场感应原理，通过测量流体中产生的涡流电动势来计算流体流速和流量。

8. 转子流量计：通过测量流体通过转子的圈数或角度来计算流体流速和流量。

9. 视频图像流量计：通过视频图像分析流体表面的变化来测量流体流速和流量。

这些是常见的流量计种类和原理，不同类型的流量计适用于不同的流体和工业应用环境。

各种流量计的工作原理流量计是一种用于测量液体、气体或蒸汽流量的仪器，广泛应用于工业生产、环境监测、能源管理等领域。

不同类型的流量计采用不同的工作原理，本文将介绍几种常见的流量计及其工作原理。

一、差压式流量计差压式流量计是一种常见且广泛应用的流量计，其工作原理基于流体通过管道时会产生压力差。

差压式流量计由流量传感器和差压变送器组成。

流体通过管道时，流速增加，压力降低，流量传感器会测量出流体前后的压差，而差压变送器会将压差转换为标准信号输出，从而计算出流量值。

二、涡轮流量计涡轮流量计是一种基于涡轮旋转来测量流体流速的流量计。

该类型的流量计通常由一组涡轮叶轮和传感器组成。

当流体通过管道时，涡轮叶轮会受到流体冲击而旋转，传感器会检测出旋转的频率，从而计算出流速和流量值。

三、电磁流量计电磁流量计是一种基于法拉第定律来测量导电性流体流量的流量计。

其主要由电磁感应线圈和导电液体组成。

当导电液体流过电磁感应线圈时，根据法拉第定律，电磁感应线圈会感应出电压信号，信号的大小与流体流速成正比，从而计算出流量值。

四、超声波流量计超声波流量计是一种利用超声波的传播速度来测量流体流速的流量计。

超声波流量计通常由发射器和接收器组成。

发射器将超声波发送到流体中，接收器接收超声波的反射信号。

根据超声波的传播时间和距离，可以计算出流体流速和流量值。

五、质量流量计质量流量计是一种直接测量流体质量流量的流量计。

该类型的流量计通常基于热物理性质来测量流体流速，如热散射、热传导等。

通过测量流体对传感器的热量转移，可以计算出流体的质量流量。

总结：各种流量计都有其适用的场景和特点，选择合适的流量计需要综合考虑流体性质、流量范围、精度要求和环境条件等因素。

差压式流量计适用于管道流体流量的测量；涡轮流量计适用于中小流量范围的液体流量测量；电磁流量计适用于导电性液体的流量测量；超声波流量计适用于液体和气体流量的测量；质量流量计适用于直接测量液体质量流量的场合。

流量计类型及原理一、流量计原理(1)力学原理：属于此类原理的仪表有利用伯努利定理的差压式、转子式；利用动量定理的冲量式、可动管式；利用牛顿第二定律的直接质量式；利用流体动量原理的靶式；利用角动量定理的涡轮式；利用流体振荡原理的旋涡式、涡街式；利用总静压力差的皮托管式以及容积式和堰、槽式等等。

(2)电学原理：用于此类原理的仪表有电磁式、差动电容式、电感式、应变电阻式等。

(3)声学原理：利用声学原理进行流量测量的有超声波式．声学式(冲击波式)等。

(4)热学原理：利用热学原理测量流量的有热量式、直接量热式、间接量热式等。

(5)光学原理：激光式、光电式等是属于此类原理的仪表。

(6)原于物理原理：核磁共振式、核幅射式等是属于此类原理的仪表．(7)其它原理：有标记原理(示踪原理、核磁共振原理)、相关原理等。

二、按流量计结构原理分类按当前流量计产品的实际情况，根据流量计的结构原理，大致上可归纳为以下二、几种类型：1．容积式流量计容积式流量计相当于一个标准容积的容器，它接连不断地对流动介质进行度量。

流量越大，度量的次数越多，输出的频率越高。

容积式流量计的原理比较简单，适于测量高粘度、低雷诺数的流体。

根据回转体形状不同，目前生产的产品分：适于测量液体流量的椭圆齿轮流量计、腰轮流量计(罗茨流量计)、旋转活塞和刮板式流量计；适于测量气体流量的伺服式容积流量计、皮膜式和转简流量计等．2．叶轮式流量计叶轮式流量计的工作原理是将叶轮置于被测流体中，受流体流动的冲击而旋转，以叶轮旋转的快慢来反映流量的大小。

典型的叶轮式流量计是水表和涡轮流量计，其结构可以是机械传动输出式或电脉冲输出式。

一般机械式传动输出的水表准确度较低，误差约±2％，但结构简单，造价低，国内已批量生产，并标准化、通用化和系列化。

电脉冲信号输出的涡轮流量计的准确度较高，一般误差为±0．2％一0．5％。

3．差压式流量计(变压降式流量计) 差压式流量计由一次装置和二次装置组成．一次装置称流量测量元件，它安装在被测流体的管道中，产生与流量(流速)成比例的压力差，供二次装置进行流量显示。

十二种常见流量计的工作原理流量计是测量液体或气体流动速度（流量）的仪器。

根据测量方式和工作原理的不同，流量计可以分为许多不同的类型。

以下是十二种常见的流量计及其工作原理的介绍。

1.差压流量计（DP流量计）：差压流量计通过测量液体或气体流过管道时产生的压差来计算流量。

其工作原理是将流体引导至一个孔板或喷嘴，使流动速度增大而压力降低。

差压传感器测量这一压差，从而计算流量。

2.浮子流量计：浮子流量计通过一个浮子在流体中上升或下降的高度来确定流量。

浮子的上升高度与流体速度成反比。

根据浮子上升的高度，可以通过已知关系曲线来计算流量。

3.涡轮流量计：涡轮流量计利用涡轮叶片在流体中旋转来测量流量。

当流体通过涡轮流量计时，涡轮叶片因流体的作用而旋转。

通过测量旋转的频率或旋转速度，可以计算出流体的流量。

4.超声波流量计：超声波流量计使用超声波波束来测量流体流动速度。

超声波在流体中的传播速度会受到流速的影响。

通过测量超声波在流体中的传播时间或频率变化，可以计算流量。

5.流速计：流速计通过测量单位时间内流体通过的体积来计算流量。

常见的流速计有液位计、浮子计、浮球计等。

流速计利用流体通过的体积和时间的关系来计算流量。

6.电磁流量计：电磁流量计利用法拉第定律来测量液体的流量。

法拉第定律指出当导体在磁场中运动时，导体上会产生感应电动势。

电磁流量计通过测量感应电动势来确定流体的流量。

7.液位计：液位计是用来测量液体的水平或垂直位置的装置。

通过测量液面的高度或压力，可以计算出液体的流量。

8.螺杆流量计：螺杆流量计利用两个相互容积衔接的螺杆来测量流体流动速度。

当流体通过螺杆流量计时，螺杆的转动会产生与流量成正比的体积。

通过测量螺杆的转速，可以计算出流量。

9.热式流量计：热式流量计利用在流体中传热量的方式来测量流量。

热式流量计可以通过加热器和温度传感器来测量流体的温度变化，并根据热量传递公式来计算流量。

10.液晶流量计：液晶流量计利用液晶显示屏来显示流体流量。
