青岛市黄岛区2016-2017九年级物理期末试题

2016-2017学年第一学期期末九年级物理试卷一、选择题（本大题共17个小题；1-15题为单选题，每个小题2分，在每小题给出的四个选项中，只有一个选项符合题意；16、17题的四个选项中，至少有两个选项符合题意，全选对的得3分，选对不全的得2分，有错选或不选的不得分。

共36分。

请将选择题答案写在题后的答题卡上）1. 生活中的许多现象都与我们学过的物理知识有关，下列说法正确的是 A ．水会结冰是因为结冰时水分子静止不动B ．“一人吸烟，众人受害”说明分子在不停的运动C ．冬天晒太阳，利用做功来改变物体的内能D ．人工湖能调节气温，利用水的比热容小 2. 下列说法正确的是A ．热值大的燃料完全燃烧放出的热量不一定多B ．比热容是物质的一种特性，它不会随着状态的改变而改变C ．为摩托车提供动力的是压缩冲程D ．通过技术改造热机的效率能够达到100% 3. 将带正电的玻璃棒靠近泡沫球，出现如图1所示情形。

若改用带负电的橡胶棒靠近这个泡沫球，下列推理正确的是A ．若相互吸引，则泡沫球带正电B ．若相互吸引，则泡沫球不带电C ．若相互排斥，则泡沫球带正电D ．若相互排斥，则泡沫球不带电4. 如图2甲所示是演示点火爆炸的实验装置，按动电火花发生器的按钮，点燃盒内酒精，盒盖被打出去,这相当于乙图的四冲程汽油机的哪个冲程5. 如图3所示，与实物图一致的电路图是6. 某同学在探究“电流与电压、电阻的关系”时，发现通过电阻a、b的电流随电压变化情况如图4所示，则下列结论与图像相符的是A. 两电阻阻值的关系是R a>R bB. 电压相同时，通过a的电流较大C. 电流相同时，b两端的电压较大D. 电阻一定时，电流随着电压的增大而减小7. 如图5所示的电路中，电源电压不变，闭合开关S后，在滑片P向右移动过程中A. 电流表A1的示数变小，电压表V示数变小B. 电流表A2的示数变小，电压表V的示数变大C. 电压表V的示数与电流表A1的示数比值不变D. 电压表V的示数电流表A2的示数比值不变8. 下列家用电器正常工作20min消耗电能最多的是A．电饭煲 B．电冰箱 C．电视机 D．电风扇9．有两灯如图6所示，L1，L2分别标有“15V、1A”、“10V、0.5A”的字样，其中一灯正常发光时，它们的功率之比是（忽略温度影响）A．4：3 B．3：4C．5：3 D．3：210．标有“3V 6W”的灯L1与标有“3V 3W”的灯L2串联。

山东省青岛市2016-2017学年九年级（上）期末物理试卷一、单项选择题（本题满分18分，共9个小题，每小题2分）：下列各小题的四个选项中只有一个是正确的，请选出并将答题卡的对应项涂黑．1．甲、乙两个物体质量相等，若它们的比热容之比为2：1，升高的温度之比为2：1，则甲、乙两个物体吸收的热量之比为（）A．1：1 B．1：2 C．1：4 D．4：12．关于温度、热量和内能，下列说法正确的是（）A．0℃的冰内能为零B．两个物体温度相同，它们之间就不能发生热传递C．物体温度越高，所含热量越多D．50℃水的内能一定比10℃水的内能多3．下列关于能量转化、转移现象的说法，错误的是（）A．电池充电，电能转化为化学能B．电动机工作，电能转化为机械能C．暖瓶塞被热气弹开，机械能转化为内能D．用热水袋取暖，内能发生了转移4．下列对物体概念的说法中不正确的是（）A．物体温度不变，内能一定不变B．热传递过程中，物体传递内能的多少叫热量C．物体内所有分子热运动的动能与分子势能的总和叫做物体的内能D．热量总是由含热量多的物体传向含热量少的物体5．同一段导体电阻与通过它的电流关系正确的是（）A．B．C．D．6．下列作图中有错误的是（）A．异名磁极间的磁感线B．用电流表测L2的电流C．通电螺线管对小磁针的作用D．测蓄电池两极间的电压7．如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向右移动，在此过程中（）A．电流表A示数变大，电压表V2示数变小B．电流表A示数变大，电压表V1示数变小C．电压表V1示数变小，电压表V2示数变大D．电压表V1示数不变，电压表V2示数变大8．将标有“12V 6W”字样的灯泡L1和“6V 6W”的灯泡L2并联接在6V的电源上．假设灯丝电阻不变，则（）A．灯泡L1比灯泡L2亮B．灯泡L1比灯泡L2暗C．两灯的实际功率之和大于12WD．两灯的实际功率之和等于12W9．“类比法”是物理学中常用的一种研究方法，下面研究过程中应用了该方法的是（）A．由“电能生磁”而联想到“磁能生电”B．按材料导电性能分为导体、半导体、绝缘体C．在电路中，一个10Ω电阻的效果与两个5Ω电阻串联D．通过研究水压来认识并研究电压二、不定项选择题（本题满分12分，共4个小题）：每小题中至少有一个选项是正确的，请选出并将答题卡的对应项涂黑（每小题全选对得3分，漏选得1分，错选或不选得0分）．10．下列关于电功率的说法中正确的是（）A．电功率是表示用电器消耗电能多少的物理量B．消耗电能快的用电器功率一定大C．一定时间内，电功率大的用电器消耗的电能多D．消耗电能快的用电器，消耗的电能一定多11．如图所示，在“探究磁场对电流的作用”实验中，闭合开关，发现ab向左运动，下列说法正确的是（）A．闭合开关，发现ab运动，说明通电导体周围有磁场B．只改变电流方向，导体ab会向右运动C．此装置为发电机装置，产生感应电流，电流方向与磁场方向和导体运动方向有关D．保持电流方向不变，要改变导体的运动方向可以对调磁体的磁极12．下列知识结构中有错误的是（）A．串、并联电阻特点B．改变导体电阻的方法C．电生磁的应用D．家庭电路中电流过大的原因B．让质量相同的三种液体吸收相同的热量，则升温最快的液体是水银C．如果取质量相同的三种液体分别放入三个相同的烧杯中，则液面最高的是酒精D．如果把一个铁块放到三种液体中，在水银中受到的浮力最大卷（Ⅱ）实验•应用•推理•探究（本卷满分16分）专题一：内能（本专题满分16分，每空1分）14．回顾实验和探究：1将空气压燃仪（如图）的活塞迅速压下击，看到棉花燃烧．铁架台、酒精灯、石棉网、烧杯、______各两个、等量水和煤油．实验中通过加热时间反映吸受热量的多少，这种研究方法是．根据实验数据画出的温度随加热时间变化的图象如图所示，则______表示水的变化情况．（1）小明从滑梯滑下的过程臀部会发热，是因为从滑梯上滑下时，______能转化为______能，使臀部的内能______，温度升高．（2）为什么沿海地区的温差比内陆地区的小答：水的比热容______，与干泥土相比，在同样受热或冷却时，吸收或放出的热量______，而水的温度变化比干泥土小，因此，在受太阳照射条件相同时，沿海地区的温差比内陆地区的小．（3）200g的水，温度从20℃升高了70℃，吸收了多少热量？（请写出计算过程）专题二：电学（本专题满分21分，每空1分）16．回顾实验和探究：（请将下列实验报告中的空缺部分填写完整）1请根据电路图将实物电路连接完整：实验装置①连接电路时，开关S应该______，滑动变阻器的滑片P移到______处；（A或I/A 0.30.9______通过实验发现Q﹣I2的关系用下面______图象表示（1）甲、乙电阻丝的电阻R＜R．将开关闭合一段时间，发现甲瓶温度计示（1）补全电路：当滑片P向右移动时，电流表示数增大，电压表示数增大；画出电路图．（2）电炉子和导线中通过的电流相等，为什么电炉丝热得发红，而导线却不怎么热？答：电炉与导线______连接在电路里，电炉工作时，电炉丝与导线的时间和电流一样，但导线的______远小于电炉丝，由______可知，电流通过电炉产生的热量要多得多．因此电炉丝热的发红而导线几乎不发热．（3）在如图丙电路中，电流表A1示数为0.5A，电流表A2示数为0.3A，此时R1消耗的功率为1.2W，则R1=______Ω，R2=______Ω．请你写出求解R2的思路．专题三：电和磁（本专题满分13分，每空1分）18．回顾实验和探究：1．用如图所示的装置进行实验，闭合开关后，调节滑动变阻器的滑片，使电流表示数相同，发现电磁发现电磁铁甲吸引的大头针数目增多，（1）如图甲电铃电路，闭合开关，电磁铁产生磁性，吸引______，鼓槌下移敲击铃碗发声，但同时A和B分离，电路断开，电磁铁失去磁性，衔铁B与______接触，又将电路接通．如此反复，电铃持续发声．（2）根据小磁针静止时的指向，在图乙中标出通电螺线管的N、S极并在电源上方以“+、﹣”标出电源的正、负极．专题四：综合能力（本专题满分2分）20．综合作图﹣﹣小雨房间的灯：小雨的房间里，S为房间电路的总开关．当将单刀双掷开关S1拨到a处，房间吸顶灯L1亮．学习时为了使光照强一些，再闭合开关S2，台灯L2也亮．当将S1拨至b处，L1、L2都熄灭，而可调节亮度的床头灯L3亮．现在，给你一个电源、一个滑动变阻器、一个单刀双掷开关、2个开关、3个灯泡和若干导线，请你设计上述电路，并将电路图画在方框内．专题五：综合计算（本专题满分11分，8题4分，9题7分）21．滑动变阻器R0阻值范围为0﹣50Ω，小灯泡上标有“2.5V，0.25W”字样，电源电压6V．求：（1）当S闭合后，变阻器阻值多大时，小灯泡发光正常？（2）若变阻器接入阻值为50Ω时，小灯泡实际功率多大？22．如图所示电路，电源电压12V保持不变，R1=12Ω，小灯泡L的规格为“6V 3W”，滑动变阻器R2的最大阻值为12Ω，电流表的量程为0～3A．求：（画出下列每小题的等效电路图）（1）只闭合S1时，小灯泡L恰好正常发光，求R1的阻值；在10min内电流通过电阻R1所产生的热量是多少？（2）当开关均闭合时，要使电流表安全使用，求滑动变阻器接入电路的阻值范围；求滑动变阻器R2的电功率的变化范围．专题六：创造与探究（本专题满分7分归纳式探究5分，问题解决2分）23．归纳式探究：物理学中，只考虑质量、不考虑物体的体积与形状时，可以把物体看做一个质点．科学家研究发现，质量为m，带电量为q的质点，以速度v垂直进入磁场中会做圆周运动，形式变成公式形式，运用了______法．②对于一些在磁场中质量相同、速度也相同的质点，受到的向心力与它们做圆周运动时的半径的关系可以用如图中的______图线反映．③请将表格数据填写完整．24．问题解决：小红想测电阻R X阻值，发现没有电流表，只有一个电压表，于是她又找到一个定值电阻R0，成功测出了电阻R X的阻值．请你写出测量R X的步骤及测得的R X数学表达式．2016-2017学年山东省青岛市九年级（上）期末物理试卷参考答案与试题解析一、单项选择题（本题满分18分，共9个小题，每小题2分）：下列各小题的四个选项中只有一个是正确的，请选出并将答题卡的对应项涂黑． 1．甲、乙两个物体质量相等，若它们的比热容之比为2：1，升高的温度之比为2：1，则甲、乙两个物体吸收的热量之比为（ ） A ．1：1 B ．1：2 C ．1：4 D ．4：1 【考点】热量的计算．【分析】对于热量求比问题，要列出甲乙的热量公式，进行甲乙热量求比． 【解答】解：甲吸收的热量：Q 甲=c 甲m 甲△t 甲， 乙吸收的热量：Q 乙=c 乙m 乙△t 乙， 所以，===．故选D ．2．关于温度、热量和内能，下列说法正确的是（ ） A ．0℃的冰内能为零B ．两个物体温度相同，它们之间就不能发生热传递C ．物体温度越高，所含热量越多D ．50℃水的内能一定比10℃水的内能多 【考点】温度、热量与内能的关系． 【分析】要解答本题需掌握：（1）一切物体都具有内能； （2）温度相同的物体之间不能发生热传递；（3）热量是指在热传递过程中传递能量的多少．不能说含有多少热量； （4）内能是指物体内部所有分子的动能和分子势能的总和．所以是大量分子具有的能量．同种物质组成的物体，内能不仅与物体的温度有关，还与多少有关．【解答】解：A 、因为一切物体的分子都在不停的做无规则运动，所以一切物体都具有内能．故A 不正确；B 、发生热传递的条件是：有温度差，所以两个温度相同的物体不发生热传递．故B 正确；C 、热量是一过程量，描述它的术语是“吸收”和“放出”，不能用含有．故C 不正确；D 、50℃的水和10℃的水的质量关系未知，所以内能大小无法比较．故D 不正确． 故选B ．3．下列关于能量转化、转移现象的说法，错误的是（ ） A ．电池充电，电能转化为化学能 B ．电动机工作，电能转化为机械能C ．暖瓶塞被热气弹开，机械能转化为内能D ．用热水袋取暖，内能发生了转移 【考点】能量的转化和转移．【分析】能量的转化，主要是看哪种能量减少了，哪种能量增加，总是减少的能量转化为增加的能量．能量的转移发生在热传递过程中．【解答】解：A、电池充电，消耗了电能，得到了化学能，因此将电能转化为化学能；说法正确；B、电动机工作，消耗了电能，得到了机械能，因此将电能转化为机械能；说法正确；C、暖瓶塞被热气弹开，消耗了内能，得到了机械能，故将内能转化为了机械能；说法错误；D、用热水袋取暖，是通过热传递的方式得到能量的，因此内能发生了转移，说法正确．故选：C．4．下列对物体概念的说法中不正确的是（）A．物体温度不变，内能一定不变B．热传递过程中，物体传递内能的多少叫热量C．物体内所有分子热运动的动能与分子势能的总和叫做物体的内能D．热量总是由含热量多的物体传向含热量少的物体【考点】内能的概念；热传递．【分析】（1）物体内部所有分子做无规则运动所具有的分子动能和分子势能的总和叫内能；（2）热传递过程中，物体内能变化的多少叫热量；（3）发生热传递的条件是存在温度差，物体本身不含有热量．【解答】解：A、晶体熔化时，物体不断吸热，其内能也随着增大，但是温度保持熔点不变，故A错误；B、热传递过程本质是内能的转移过程，在热传递过程中转移的内能的多少叫热量．故B正确；C、内能是物体内部所有分子做无规则运动所具有的分子动能和分子势能的总和，故C正确；D、发生热传递的条件是存在温度差，所以热量总是由高温物体转移到低温物体，但物体不含有热量．故D错误．故选AD．5．同一段导体电阻与通过它的电流关系正确的是（）A．B．C．D．【考点】电阻．【分析】电阻是导体自身的一种特性，它由导体的材料、长度、横截面积和温度决定，与加在导体两端的电压和通过导体的电流大小无关．【解答】解：电阻是导体自身的一种特性，同一导体的电阻确定，与导体两端的电压和通过的电流无关；A、图象的横坐标表示电流，纵坐标表示电阻，图象表示电阻R与电流I成正比，故A错误；B、图象的横坐标表示电流，纵坐标表示电阻，图象表示电阻R不随电流I变化，说明某导体的电阻与通过导体的电流无关，故B正确；C、图象的横坐标表示电流，纵坐标表示电阻，是个反比例函数图象，因此说明：电压一定时，电阻随电流的增大而减小，即电阻与电流成反比，故C错误；D、图象的横坐标表示电流，纵坐标表示电阻，图象表示电阻随电流的增大而减小，故D错误．故选B．6．下列作图中有错误的是（）A．异名磁极间的磁感线B．用电流表测L2的电流C．通电螺线管对小磁针的作用D．测蓄电池两极间的电压【考点】磁感线及其特点；安培定则；电流表的使用；电压表的使用．【分析】（1）磁体周围的磁感线都是从磁体的N极出来，回到S极；（2）电流表测量电流时，要串联在电路里，并且注意正负接线柱；（3）通电螺线管的磁场应用安培定则来判断，再根据磁极间的相互作用规律判断小磁针的N、S极；（4）电压表测量电源电压时，注意量程和正负接线柱．【解答】解：A、磁感线在磁体周围从N极到S极，该选项画法正确，不符合题意；B、图中电流表与L2串联，测量的是L2的电流，该选项画法正确，不符合题意；C、根据安培定则可以判断出通电螺线管的右端是N极，同名磁极相互排斥，因此小磁针的N极应指向右端，该选项画法不正确，符合题意；D、图中蓄电池的电压是6V，因此电压表选择0～15V量程，并且正接线柱连接的是电源的正极，该选项画法正确，不符合题意．故选C．7．如图所示电路中，电源电压保持不变，闭合开关S 后，将滑动变阻器R 2的滑片P 向右移动，在此过程中（ ）A ．电流表A 示数变大，电压表V 2示数变小B ．电流表A 示数变大，电压表V 1示数变小C ．电压表V 1示数变小，电压表V 2示数变大D ．电压表V 1示数不变，电压表V 2示数变大【考点】欧姆定律的应用；电流表的使用；电压表的使用．【分析】由电路分析可知滑动变阻器和R 1串联在电路中，电压表V 1测R 1两端电压，电压表V 2测R 2两端的电压，电流表测总电流；根据滑动变阻器的滑动可知接入电阻的变化，然后根据欧姆定律可知电路中电流的变化；再由欧姆定律可分析出R 1两端的电压变化，由串联电路的特点可求得R2两端的电压变化．【解答】解：滑动变阻器和R 1串联在电路中电流表测电路电流，电压表V 1测R 1的电压，电压表V 2测滑动变阻器的电压，滑动变阻器滑片向右移动，接入电路的电阻变小，根据欧姆定律可知电流变大，R 1的电压变大，滑动变阻器的电压变小．即电流表A 示数变大，电压表V 1示数变大，总电压不变，则电压表V 2示数变小所以B ，C ，D 错误，A 正确． 故选A ．8．将标有“12V 6W ”字样的灯泡L 1和“6V 6W ”的灯泡L 2并联接在6V 的电源上．假设灯丝电阻不变，则（ ）A ．灯泡L 1比灯泡L 2亮B ．灯泡L 1比灯泡L 2暗C ．两灯的实际功率之和大于12WD ．两灯的实际功率之和等于12W【考点】实际功率．【分析】（1）已知额定电压和额定功率，根据R=求得两灯泡的电阻； （2）根据并联电路的电压特点和P=得出灯L 1、L 2的实际功率，再根据灯泡的亮暗取决于实际功率的大小判断灯泡的亮暗；【解答】解：（1）灯泡L 1的电阻R 1===24Ω，灯泡L 2的电阻R 2===6Ω， 并联接在6V 的电源上，灯泡L 1的实际功率P 实1===1.5W ，灯泡L 2的实际功率P 实2=6W ． 因为灯泡的亮度取决于实际功率，故灯泡L 1比灯泡L 2暗，故A 错误，B 正确； （2）两灯的实际功率之和P 总=P 实1+P 实2=1.5W +6W=7.5W ．故CD 错误．故选B．9．“类比法”是物理学中常用的一种研究方法，下面研究过程中应用了该方法的是（）A．由“电能生磁”而联想到“磁能生电”B．按材料导电性能分为导体、半导体、绝缘体C．在电路中，一个10Ω电阻的效果与两个5Ω电阻串联D．通过研究水压来认识并研究电压【考点】物理常识．【分析】类比法也叫“比较类推法”，是指由一类事物所具有的某种属性，可以推测与其类似的事物也应具有这种属性的推理方法．其结论必须由实验来检验，类比对象间共有的属性越多，则类比结论的可靠性越大．【解答】解：A、由“电能生磁”而联想到“磁能否生电”，是逆向思考法．此选项不符合题意；B、将材料按导电性能分为导体、半导体和绝缘体，采用的是分类法．此选项不符合题意；C、在电路中，一个10Ω电阻的效果与两个5Ω电阻串联的效果相同，是等效法．此选项不符合题意；D、水压和电压都客观存在，水压能够直观感受到，电压无法直接观察，但两者的作用有共同之处．以水压解释电压，采用的是类比法．此选项符合题意．故选D．二、不定项选择题（本题满分12分，共4个小题）：每小题中至少有一个选项是正确的，请选出并将答题卡的对应项涂黑（每小题全选对得3分，漏选得1分，错选或不选得0分）．10．下列关于电功率的说法中正确的是（）A．电功率是表示用电器消耗电能多少的物理量B．消耗电能快的用电器功率一定大C．一定时间内，电功率大的用电器消耗的电能多D．消耗电能快的用电器，消耗的电能一定多【考点】电功率．【分析】电功率表示消耗电能的快慢，反映了电流做功的快慢程度．电功率和公式为P=．【解答】解：A、电功率表示消耗电能的快慢的物理量，电功是表示消耗电能多少的物理量，故A错误；B、电功率表示消耗电能的快慢，消耗电能快的用电器功率一定大，故B正确；C、根据公式W=Pt，一定时间内，电功率大的用电器消耗的电能多，故C正确；D、根据公式W=Pt，不知道工作时间，消耗电能快的用电器，消耗的电能不一定多，故D 错误．故选BC．11．如图所示，在“探究磁场对电流的作用”实验中，闭合开关，发现ab向左运动，下列说法正确的是（）A．闭合开关，发现ab运动，说明通电导体周围有磁场B．只改变电流方向，导体ab会向右运动C．此装置为发电机装置，产生感应电流，电流方向与磁场方向和导体运动方向有关D．保持电流方向不变，要改变导体的运动方向可以对调磁体的磁极【考点】磁场对通电导线的作用．【分析】由实验现象我们可以分析得出导体棒受到了力的作用，受力方向与电流方向和磁场的方向有关．【解答】解：A、闭合开关，发现ab运动，说明通电导体在磁场中受到了力的作用，而不能说明通电导体周围有磁场，故A错误；B、导体受力方向与电流方向和磁场的方向有关，只改变电流方向，导体ab会向右运动，故B正确；C、此装置为电动机的原理，导体受力方向与电流方向和磁场的方向有关，不是发电装置，故C错误；D、导体受力方向与电流方向和磁场的方向有关，保持电流方向不变，要改变导体的运动方向可以对调磁体的磁极，故D正确．故选BD．12．下列知识结构中有错误的是（）A．串、并联电阻特点B．改变导体电阻的方法C．电生磁的应用D．家庭电路中电流过大的原因【考点】电阻的串联；电磁铁的其他应用；影响电阻大小的因素；电阻的并联；家庭电路电流过大的原因．【分析】（1）串联电路的总电阻等于各部分电阻之和，并联电路总电阻的倒数等于各电阻的倒数之和．（2）导体的电阻与导体的材料、导体的长度、横截面积有关，根据以上因素改变电阻．（3）通电导体在其周围产生磁场我们利用这个原理造出了电磁铁．（4）家庭电路中电流过大总共有两个原因：短路和总功率过大．【解答】解：A、串联电路的总电阻等于各分电阻之和，即R=R1+R2；并联电路总电阻的倒数等于各分电阻的倒数之和，即=+，故A正确；B、导体的电阻与导体的长度、横截面积及材料有关，故改变电阻大小可以通过：改变导体的材料；改变导体的长度及改变横截面积来实现；电阻是导体本身的一种性质，与导体两端的电压和通过导体的电流无关，故B错误．C、通电导体在其周围产生磁场我们利用这个原理造出了电磁铁，通电螺线管也是利用了此原理；而发电机是根据电磁感应现象制成的，属于磁生电的应用，故C错误；D、家庭电路中电流过大总共有两个原因：短路和总功率过大．当导线短路时，电流直接通过导线，由于导线电阻很小，导致电流过大．当用电器总功率过大时，根据公式P=UI可知，电流会非常大，故D正确．故选：BC．．制作一个能测量北极寒冷气温的温度计，应选择里面的液体是水银B．让质量相同的三种液体吸收相同的热量，则升温最快的液体是水银C．如果取质量相同的三种液体分别放入三个相同的烧杯中，则液面最高的是酒精D．如果把一个铁块放到三种液体中，在水银中受到的浮力最大【考点】密度公式的应用；熔点和凝固点；阿基米德原理；物体的浮沉条件及其应用；比热容的概念．【分析】（1）寒冷地区温度低，温度计里面应选择不易凝固的液体；（2）三个相同的加热设备，加热相同的时间，产生的热量相同；三种质量相同的液体吸收=cm△t分析；的热量相同，根据吸热公式Q吸（3）质量相同的三种液体，由于密度不同，液体的体积不同，分别放入三个相同的烧杯中，体积大的液面高；（4）根据物体浮沉的条件可判断出浮力与重力的关系，从而判断出浮力的大小．【解答】解：A、因为北极寒冷时气温非常低，达零下50℃，故应选择凝固点最低的酒精作为温度计内的液体，故A错；B、让质量相同的三种液体吸收相同的热量，因为水银的比热容最小，水银温度升高的最快，故B正确；C、质量相同的三种液体，因为酒精的密度最小，所以酒精的体积最大，分别放入三个相同的烧杯中，酒精的液面最高，故C正确；D、铁块分别放入水中、酒精中和水银中，在水、酒精中下沉，浮力小于重力，在水银中漂浮，浮力等于重力，可知在水银中受到的浮力最大，故D正确．故选BCD．卷（Ⅱ）实验•应用•推理•探究（本卷满分16分）专题一：内能（本专题满分16分，每空1分）14．回顾实验和探究：将空气压燃仪（如图）的活塞迅速压下击，看到棉花燃烧．，能够改变物体的内铁架台、酒精灯、石棉网、烧杯、温度计各两个、等量水和煤油．实验中通过加热时间反映吸受热量的多少，这种研究方法是转换法．根据实验数据画出的温度随加热时间变化的图象如图所示，则B表示水的变化情况．【考点】探究比热容的实验；做功与物体内能改变的探究实验．【分析】（1）改变物体内能的方式有两种：做功和热传递，热传递过程是能量的转移过程，而做功过程是能量的转化过程．（2）用相同的热源给水和煤油加热，水和煤油升高相同的温度，吸收的热量不同，因此吸热本领不同．质量相同的不同物质，升高相同的温度，吸收热量一般不同，为了比较物质的这种特性，引入比热的概念．根据比热容定义进行回答．【解答】解：（1）活塞迅速向下压时，活塞压缩气体做功，空气内能增加，温度升高，达到棉花的燃烧点，棉花就会燃烧．机械能转化为内能．上述过程说明：通过对物体做功，能够改变物体的内能．（2）器材：铁架台、酒精灯、石棉网、烧杯、还要有测量温度的温度计各两个、等量水和煤油；观察到的现象：在同样的烧杯中盛着质量相等的水和煤油，用同样的酒精灯给它们加热，使它们升高相同的温度，我们发现加热水用的时间长；由此我们得到结论：质量相同的不同物质，升高相同的温度，吸收的热量一般不同，为了比较物质的这一特性，物理学中引入比热容这个物理量．。

2016-2017学年度九年级第一学期期末检测物理试题（满分100分，时间80分钟）说明：1．试题共5页。

2．请你先将答题卡上和答卷密封线内的项目写清楚。

3．试题第Ⅰ卷答案填涂到答题卡上，第Ⅱ卷的答案直接写在答卷上。

考试结束，将答卷、答题卡一并交上。

第Ⅰ卷(选择题，共42分)一、单项选择题（本题包括10个小题；每小题3分，共30分。

每小题只有一个选项符合题意，多选或不选的均得0分）1.如图所示，能正确地测出小灯泡L1两端电压的电路是（）A．B． C D．2.如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，比较这两段导体两端的电压及通过它们的电流的大小，有（）A．U AB＞U BC，I AB＜I BC B．U AB＜U BC，I AB=I BCC．U AB=U BC，I AB＜I BC D．U AB＞U BC，I AB=I BC3.有甲、乙两个电阻（R甲＞R乙），将它们串联接入电路中，下列说法正确的是（）A．通过甲电阻的电流大于通过乙电阻的电流B．甲、乙两电阻对电流的阻碍作用相同C．甲电阻两端的电压与乙电阻两端电压相等D．相同时间内，电流通过甲电阻做的功比通过乙电阻做的功多4.如图所示的电路中，电源两端电压保持不变，当开关S闭合时，灯L正常发光．如果将滑动变阻器的滑片P向右滑动，下列说法中正确的是（）A．灯L变暗，电压表的示数变小B．灯L变暗，电压表的示数变大C．灯L变亮，电压表的示数变小D．灯L变亮，电压表的示数变大5.将标有“220V100W”的电风扇、“220V100W”电视机、“220V100W”电热杯分别接入家庭电路中，在相同的时间内，电流流过它们产生热量最多的是（）A．电风扇B．电视机C．电热杯D．一样多6.如图（a）所示电路中，当闭合开关后，两只电压表的指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为（）A．6V 1.5V B．7.5V 1.5V C．1.5V 7.5V D．1.5V 6V7.把标有“6v 6w”的小灯泡L1和标有“6v 3w”的小灯泡L2串联后接在电源电压为6v的电路中（不考虑灯丝电阻的变化），下列说法正确的是（）A．因为通过它们的电流相等，所以一样亮B．因为灯L2电阻较大，实际功率较大，所以灯L2较亮C．因为灯L1额定功率较大，所以灯L1较亮D．因为灯L1实际功率较大，所以灯L1较亮8.如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是（）A．电流表开路，并且L1、L2灯丝断了B．L1灯丝断了C．灯泡L2断路D．灯泡L1短路9.小王家的空气开关发生了跳闸，则一定是电路中（）A．发生了短路B．用电器总功率过大C．电压大于220V D．总电流过大10.如图所示，电源电压保持不变，灯L标有“6V 0.6W”字样，不考虑温度对灯丝电阻的影响，闭合开关S，当滑动变阻器的滑片P移动到中点时，灯L正常发光，电压表示数为4V，当滑片P移到最大阻值时，灯L与滑动变阻器的电功率之比为（）A．4：3 B．3：4 C．3：2 D．2：3二、多项选择题（本题包括3个小题；每小题4分，共12分。

2016—2017学年度第一学期九年级期末物理试题第I卷（选择题共36分）一、本题共12小题，每小题3分，共36分.在每小题给出的四个选项中，只有一个选项是符合题目要求的。

1. 依据你所学的热学知识，下列说法中正确的是A. 炽热的铁水具有内能，冰冷的铁块不具有内能B.物体吸收热量，温度不一定升高C. 0 C的冰可从0C的水中吸热D. 天然气燃烧越充分，其热值越大2. 如图1所示，某同学将一细条状金属箔折成U形，与一节干电池的两极接触，发现金属箔很快就变热了，如果长时间接触，金属箔会变得非常热甚至燃烧。

下列关于该实验的分析中正确的是’甲乙圏2A.甲、乙、丙三个冲程都要靠飞轮的惯性来完成C.丙是排气冲程D.B.乙冲程是汽车获得动力的冲程丁冲程是把内能转化为机械能4. 如图3所示的电路，导线a的一端固定连接在铅笔芯上。

闭合开关S,当导线b 的一端在铅笔芯上左、右移动时，灯泡亮暗会发生变化，则下列说法中正确的是A. 灯泡亮度发生了变化说明移动导线b可以改变电源电压B. b向左移动时，灯泡变亮，说明铅笔芯是导电的C. 该实验说明导体的电阻与导体的长度有关D. 灯泡发光时，灯丝中自由电子移动的方向是从左到右5. 如图4所示，小明家的饮水机有两盏灯：一盏红灯、一盏绿灯，红灯亮、绿灯不亮表示水还没有开；红灯熄灭、绿灯亮起来表示水开了，其实这两盏灯是由两个温控开关S、S2控制的。

那么，当水开后，温控开关的开闭情况是A. S 1闭合，S2断开B. S 1断开，S2闭合C. S 1, S2都断开D. S 1, S2都闭合6. 下列有关磁现象的说法中正确的是A. 磁体的磁极不一定是成对出现的，只是至今还未发现单磁极的磁体B. 磁体周围存在磁场，磁体之间的吸引或排斥，是通过磁场来实现的，但电流之间的作用不是通过磁场来实现的。

C. 在磁感线上任何一点的切线方向都表示该点的磁场方向，不同的磁感线可以相交D. 地球是一个巨大的磁体，其周围的磁感线是从地理南极发出，回到地理的北极7. 在如图5所示的电路中，当开关S闭合后，灯L1不亮, 灯L2也不亮，电压表有示数.则下列说法中正确的是丙A.实验时干电池将电能转化为化学能B.用普通纸代替金属箱也能燃烧C. D.金属箔变热不能说明电流具有热效应该实验能说明了短路所带来的危害阁13.如图2所示，是汽油机的四个冲程（图旁边的箭头表示活塞的运动方向），则下列说法中正确的是A. A 图中当导线ab 在磁极间的磁场中沿竖直方向运动时，电流表的指针不偏转B. B 图中闭合开关，能使机械能转化为电能C. C 图中在课间操时，教室墙上的扬声器发出悠扬的声音是把声信号转换成电信号D. D 图中丹麦的物理学家奥斯特给导线通电时，下方的小磁针发生偏转，证实了电A.灯L i 的灯丝断了 B. 灯L i 被短路了 C. 灯L 2的灯丝断了 D. 灯L 2被短路了8. 如图6所示，是探究“电功率与电流的关系”的电路示 意图。

2016—2017年第一学期九年级物理期末测试题一.（1——12）单项选择、（13——15）多项选择1．下列现象中，通过热传递来改变内能的是（）2. 在学习了内能及能量的转化和守恒后，同学们在一起梳理知识时交流了以下想法，你认为其中不正确的是（）A．做功可以改变物体的内能B．热传递改变物体内能是不同形式的能量的互相转化C．在一定条件下各种形式的能量可以相互转化D．能量在转移和转化的过程中总会有损耗，但能量的总量总保持不变3、用两个相同的电热器分别给质量相同的水和某种液体加热，每隔1min记录一次数据，如表所示，则该液体的比热容为（）加热时间/min 0 1 2水的温度/℃20 26 32液体的温度/℃20 34 48A．0.9×103J/（kg•℃） B．1.8×103J/（kg•℃） C．3.6×103J/（kg•℃） D．1.2×103J/（kg•℃）4、关于温度、热量、内能的关系，下列说法中正确的是（）A．温度高的物体一定比温度低的物体内能大 B．温度高的物体一定比温度低的物体热量多C．物体的温度降低，它的内能一定减少 D．物体的温度升高，一定是从外界吸收了热量5、在如图所示的电路中，闭合开关S，能用电压表测量L1两端电压的正确电路是（）6．小明“测量小灯泡的电阻”，根据如图1所示的电路连好电路后，闭合开关S，发现灯泡不发光，电压表无示数，电流表有示数但未超出量程，则产生这一现象的原因可能是（）A.小灯泡发生短路B.小灯泡发生了断路C.滑动变阻器发生了短路D.滑动变阻器的滑片接触不良7．某同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理做出了如图2所示的图像，根据图像，下列说法错误的是( )。

A．通过导体a的电流与其两端的电压成正比B．导体a的电阻大于导体b的电阻C．当在导体b的两端加上1 V的电压时，通过导体b的电流为0．1 AD．将a、b两导体串联接到电压为3V的电源上时，通过导体的电流为0．2A8．如图3所示是童童设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB 间有可收缩的导线，R1为定值电阻。

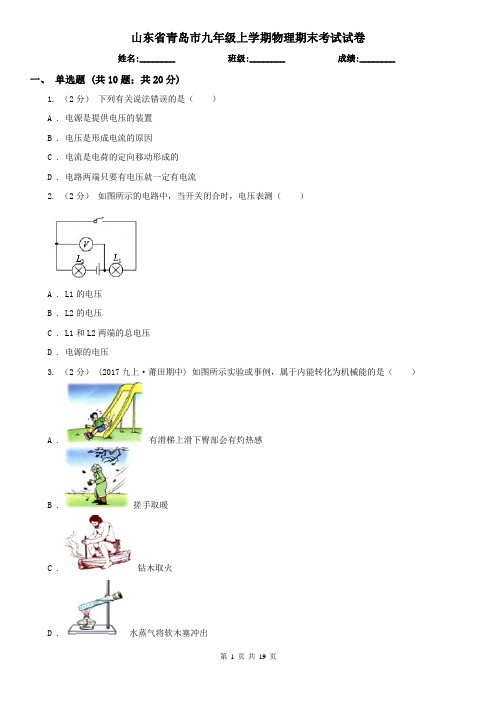

山东省青岛市九年级上学期物理期末考试试卷姓名:________ 班级:________ 成绩:________一、单选题 (共10题；共20分)1. （2分）下列有关说法错误的是（）A . 电源是提供电压的装置B . 电压是形成电流的原因C . 电流是电荷的定向移动形成的D . 电路两端只要有电压就一定有电流2. （2分）如图所示的电路中，当开关闭合时，电压表测（）A . L1的电压B . L2的电压C . L1和L2两端的总电压D . 电源的电压3. （2分） (2017九上·莆田期中) 如图所示实验或事例，属于内能转化为机械能的是（）A . 有滑梯上滑下臀部会有灼热感B . 搓手取暖C . 钻木取火D . 水蒸气将软木塞冲出4. （2分） (2017九上·成都期中) 如图是一位同学研究串联电路电流、电压特点的电路图．当闭合开关S 时，灯L1亮，灯L2不亮，电流表A和电压表V均有示数，则故障的原因可能是（）A . 灯L1短路B . 灯L2短路C . 灯L1断路D . 灯L2断路5. （2分）如图所示的电路，滑动变阻器的滑片P向右移动时，各电表示数变化情况是（）A . V1增大，V2减小，A减小B . V1增大，V2减小，A增大C . V1减小，V2增大，A增大D . V1减小，V2增大 A减小6. （2分） (2017九上·酒泉期中) 当将滑动变阻器的滑片P向右移动时．如图中的哪一种连接方法可使变阻器连入电路部分的电阻增大（）A .B .C .D .7. （2分） (2017九上·都匀期中) 如图所示的电路a、b都是电流表，由图可知（）A . a测通过L1的电流，b测通过L2的电流B . a测通过干路的电流，b测通过L1的电流C . a测通过干路的电流，b测通过L2的电流D . a测通过L1的电流，b测通过干路的电流8. （2分）对于欧姆定律的理解，下列说法中正确的是（）A . 公式表明：电阻与电压成正比，与电流成反比B . 公式 =表明：导体中的电流与导体两端的电压成正比C . 同一导体两端的电压增大几倍，通过它的电流也增大几倍，电压与电流的比值不变D . 公式U=IR表明：导体两端的电压U是由通过它的电流I和它的电阻R共同决定9. （2分） (2019九上·凤山期中) 甲、乙两个相同质量的小球，都带正电，但甲球带的电荷比乙球的多．用两根绝缘细线，将它们悬挂起来，会出现的情形是（）A .B .C .D .10. （2分）(2020·雅安) 如图所示，对于课本上的四个实验，下列说法错误的是（）A . 用同一滑轮组将不同数目的钩码提升相同的高度，研究滑轮组的机械效率与物重的关系B . 将长度相同、粗细相同的镍铬、锰铜丝分别接人相同电路中，研究电阻大小与导体材料的关系C . 将底面积相同、质量不同的两个物体分别放在相同的海绵上，研究压力作用效果与受力面积大小的关系D . 用完全相同的酒精灯将质量相同的水和煤油加热相同时间，根据升高温度的情况比较不同物质吸热能力的强弱二、填空题 (共16题；共37分)11. （3分） (2016九上·黑龙江期中) 单位换算：6MΩ=________Ω 1.3KV=________V 200mA=________A．12. （2分）(2020·黑龙江) 小明在燃气灶上煲汤，将质量为2kg、初始温度为20℃的汤，升高了80℃，汤吸收了________J的热量，这是通过________方式来改变汤的内能。

2016—2017学年度第一学期九年级期末考试物理试卷 2017.1一、填空题（1、2题每空1分，其他题每空2分，共30分）1. 在干燥的头发上梳过的塑料梳子靠近细细的水流，会由于梳子摩擦后_________吸引细细的水流；当梳子靠近带负电的小球,小球被排斥,说明梳子带_________电。

2. 汽车在转向前，司机会拨动方向盘旁边的横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，司机所拨动的这根横杆就相当于电路中的_________；当某一个灯坏了不亮时另一个还能发光，这两个转向灯在电路中的连接方式为_________。

3.如图所示是我们在收音机等小型电器中经常见到的定值电阻器，李奥同学想测出这个电阻的阻值，他在电阻两端加20V电压时，通过的电流为1A，则它的阻值为Ω，然后他又把该电阻两端的电压调为5V，则此时通过该导体的电流为 A。

4.根据如图所示的实物连线图，在虚线方框中画出对应的电路图．5．如图所示电路中，甲、乙两处分别接入电流表或电压表．当S闭合后，为使两灯均能发光，则甲表是，乙表是。

第5题第6题6.在图5所示的电路中，电源电压保持不变，开关S1闭合。

如果S2从断开到闭合，则电流表A 的示数将(“变大”,“不变”或“变小”）电压表V的示数将（“变大”,“不变”或“变小”），灯泡L1的亮度将。

（“变亮”,“不变”或“变暗”）7.2016年3月20日晚，小明家参与了合肥市“地球一小时”活动，在熄灯一小时的时间里，共节省了0.5kW•h的电能，合 J。

8.电子式电能表表盘上标有“3000imp/kW•h”字样，将某用电器单独接在该表上工作2min，电能表指示灯闪烁了30次．该用电器在上述时间内消耗的电能为 J，用电器的电功率是 W。

9.将标有“12V 6W”的灯泡接在9V的电路中时，灯泡消耗的功率是 W,若将其接入36V的电路中并使它能正常发光，应给它串联一个阻值是Ω的电阻。

(灯丝电阻保持不变)。

2016—2017年度上学期九年级期末试题一、单项选择题（每小题2分，共24分）1、有三个完全相同的杯子，里面装有体积相同有水，把质量相同的铜块、铁块、铝块分别放在三个杯子中，且浸没在水中，那么水面最高的是（）A、放铜块的杯子B、放铁块的杯子C、放铝块的杯子D、三个杯子水面一样高2、我国公安部规定：小汽车驾驶员和前排的乘客都应在胸前系上安全带，这主要是为了减轻下列哪种情况出现时可能对人身造成的伤害（）A．倒车 B．车速太慢 C．突然起动 D．紧急刹车3、踢出去的足球，在空中运动时，若不计空气阻力，则足球的受力情况是A、只受踢力B、只受重力（）C、既受踢力，也受重力D、不受踢力，也不受重力4、例子：（1）机器的轴和轴之间经常要加润滑油，（2）在皮带传动装置中要张紧皮带，（3）鞋子的底部和轮胎表面有凸凹的花纹（4）冬季冰雪封路时，护路工常在路面撒些沙子，以上例子中，属于利用摩擦力的一组是（）A、（1）（2）B、（2）（4）C、（2）（3）（4）D、（3）（4）5、如图所示的都属杠杆，其中属于费力杠杆的是（）6、下列事例中，能够减小压强的是（）A. 刀、斧、剪的刃都磨得很薄B. 把书包带做得宽些C. 用细线切割湿、软的香皂D. 为了易于把吸管插入软包装饮料盒内，吸管的一端被子削得很尖7、将一铁块第一次浸没于水中，第二次浸没于煤油中，比较铁块在两种液体中所受到的浮力，正确的是（）A. 铁块浸没于水中受到的浮力大B. 铁块浸没于煤油中受到的浮力大C. 两次铁块受到的浮力一样大D. 无法比较两次铁块所受到的浮力大小8、如下图所示，两名运动员，甲比乙高，如果他们举起相同质量的杠铃所用时间相等，则（）A、甲做功较多，功率较大B、甲做功较多，功率较小C、甲做功较多，甲、乙功率相等D、甲、乙做功相等，乙的功率较大9、在卫星随火箭一起离开发射塔飞向天空的过程中A．卫星的势能不断减少，动能不断增大 B．卫星的势能不断增大，动能不断减少C．卫星的势能和动能都不断增大 D．卫星的势能和动能都不断减少10、下列说法中正确的是：（）Ａ．机械效率越高，机械做功一定越快Ｂ．做功越多的机械，机械效率一定越高Ｃ．功率越大的机械做功一定越多Ｄ．做功越快的机械，功率一定越大11、浸没于水中的钢球，在继续下沉的过程中，它受到的：（）A、浮力变小，压强变大B、浮力变小，压强变小C、浮力不变，压强变大D、浮力不变，压强变小12、如右图所示，每个钩码质量相等，轻杠杆处于平衡状态，若在两边钩码下各再挂上一个相同的钩码，这时（）A、杠杆仍在水平位置平衡B、杠杆右端下降C、杠杆左端下降D、杠杆右端上升二、双项选择题（每小题3分，共9分）13下面是某同学们对身边的一些物理量值的估计，其中基本符合实际情况的是（）A、教室地面到天花板的高度大约为3mB、用手把2个鸡蛋举高1m，手对鸡蛋做的功大约为10JC、一位体重正常的中学生的质量大约为200kgD、成人正常步行的速度大约为1.2m/s14下列情况中，机械能不变的是（）A.雨点在空中下落得越来越快B.小鸟在一定高度匀速飞行C.汽车沿斜面向上匀速行驶D.人在水平地面上匀速行走15、意观察过家里的自行车吗？下列关于自行车增大摩擦或减小摩擦的说法，哪个是错误的？（）A．轮胎上做有凸凹不平的花纹，是为了减小摩擦B．刹车时用力捏刹车柄是为了增大摩擦C．往车轮轴承上加润滑油是为了减小摩擦D．车轮上装有滚动轴承，是为了增大摩擦三、填空题（每空1分，共19分）16、已知冰的密度为0.9×103kg/m3,一块体积是8m3的冰化成水后质量是______。

2016－2017学年第一学期期末九年级物理试题（2017、01）一、选择题（1－19小题只有一个选项正确，每小题2分；20－22小题有两个或两个以上选项正确，全选对得3分，漏选得2分，错选得0分；共47分）1、下列家用电器利用电磁波工作的是（）A．电熨斗B．洗衣机C．微波炉D．电风扇2、如图1所示为蹄形磁铁磁感线分布图，在a、b、c、d四点中，磁场最强的是（）A．a B．b C．c D．d3、关于家庭电路和安全用电，下列说法正确的是（）A．保险丝必须装在零线上B．使用电冰箱时，金属外壳必须接地C．当保险丝熔断后，可以用铜丝代替D．发现有人触电后，应立即用手把他拉开4、下列用电器均标有“220V100W”,它们都正常工作相同时间，产生热量最多的是（）A．电热水袋B．电视机C．电风扇D．白炽灯5、关于能源、能量，下列说法正确的是（）A．可再生能源是未来理想能源的一个重要发展方向B．核能的利用会造成放射性污染，所以应该关闭核电站C．能量是守恒的，不会发生能源危机D．化石能源、水能、核能为不可再生能源6、关于家庭电路的“开关”下列说法正确的是（）A．总开关应装在保险装置的后面B．总开关的作用是便于在检修电路和更换原件时切断电路C．控制用电器的开关要连在零线和用电器之间D．控制用电器的开关短接时可引起空气开关跳闸7、关于电流做功过程中的能量转化，下列说法中错误的是（）A．电动机主要是把电能转化为机械能B．白炽灯主要是把电能转化为内能和光能C．给蓄电池充电是化学能转化为电能D．电炉主要是把电能转化为内能8、2016年春节联欢晚会上，推出了“全民抢红包”活动，观众通过手机微信的“摇一摇”入口，就可以参与抢红包，手机抢红包过程中用来传递信息的是（）A．声波B．空气C．电磁波D．光导纤维9、小萌在更换灯泡时发现灯泡上标有“220V 40W”的字样．下列说法中正确的是（）A．该灯泡只能在220V电压下工作B．该灯泡的实际功率是40W不变C．该灯泡每秒消耗的电能是40W D．该灯泡正常发光时的功率是40W 10、有很多物理知识可以用简洁的语言来描述，其中对应关系不合理的是（）A．保险丝——牺牲我一个，平安一家人B．电阻——越串越大，越并越小C．教室内的日光灯——荣俱荣，一损俱损D．闸刀开关——家庭电路中的“老大”11、老师上课时常使用“小蜜蜂”扩音，声音信号由话筒传入扩音器扩大后从扬声器播出，话筒、扬声器的工作原理分别相当于（）A．发电机、电动机B．电动机、发电机C．发电机、发电机D．电动机、电动机12、超市的服装贴有磁性标签，未消磁的标签通过超市安检门时，安检门上的线圈会产生电流，触发报警器达到防盗目的。

2016——2017学年度九年级物理第一学期期末检测试卷一、填空题1．建筑及装修工程中经常需要用钻孔机钻孔（如图），钻孔时钻头发热是由于克服摩擦力使钻头的内能增加了，在钻孔过程中不断地往钻头上注水，可以利用水的比热容较，能吸收较多的热量，从而降低钻头的温度避免钻头烧坏。

23．摩擦起电的原因是不同物质的原子核束缚电子的能力不同，摩擦起电的过程中不是创造了电荷，只是电荷的_ 。

4．在图中，R1=3R2，要使R1与R2组成并联电路，应闭合开关，断开开关，此时R1与R2中通过的电流比I1：I2= 。

5．寒冷的冬天，小明给奶奶买了一个如图所示的“暖手宝”。

“暖手宝”工作时将电能转化为能，它是根据电流的效应工作的。

6．如图甲所示的电路中，电源电压保持不变，R0为定值电阻，R为滑动变阻器．闭合开关S后，在移动滑片P 的过程中，电流表的示数I与R的阻值关系如图乙所示，电压表的示数U与R的阻值关系如图丙所示，则R0的阻值为Ω，电源电压为V。

7．某电加热器额定功率是2×103 W，正常工作210 s，消耗的电能是J；若不计热损失，这些能量可使质量是kg的水温度升高50 ℃。

[c水=4.2×103 J/（kg•℃）]8．在如图所示的电路中，定值电阻的阻值R0和电源电压U均为已知。

在a、b间接入一个未知电阻R x，闭合910二、选择题11．交警在查“酒驾”时，先请司机打开车窗，若闻到酒精气味，则要求司机必须接受酒精含量的测试。

交警能闻到酒精气味是因为酒精（）A．分子间有空隙B．分子很小C．分子在不断运动D．分子可分12．关于热机，下列说法中不正确的是（）A．热机性能好坏的重要标志之一是热机效率B．在四冲程内燃机中减少废气带走的大量热量可以大大提高热机的效率C．柴油机的效率比汽油机的高，这是因为柴油的热值比汽油的大D．在压缩冲程中内燃机将机械能转化为内能13．如图所示，甲、乙两通草球用丝线悬挂着，当乙球靠近甲球时，两球互相排斥，下列说法正确的是（）A．甲球带正电，乙球不带电B．甲球不带电，乙球带负电C．甲球带正电，乙球带负电D．甲、乙两球都带负电或都带正电14．研究串联电路电流的特点时，连接如图所示电路，电流表甲和乙的示数分别为0.18A和.16A，造成两个电流表示数不同的原因可能是（）A．灯泡L1和L2的电阻不同B．灯泡L1和L2在电路中的位置不同C．电流表的缘故D．灯泡L1和L2在电路中的额定电压不同15．下列关于图所示现象的说法，正确的是（）A．甲图：抽去玻璃隔板后，两瓶中的气体逐渐混合，这是气体的扩散现象B．乙图：试管内的水沸腾后，软木塞从试管口飞出时，软木塞的机械能转化为内能C．丙图：缓慢向上提拉与水面接触的玻璃板，弹簧测力计示数变大，说明分子间存在引力D．丁图：迅速拉动绕在金属管外的皮绳，橡皮塞从金属管口飞出，说明分子永不停息的运动16．如图所示的电路中，要想测出L2两端的电压，连接正确的是（）17．在如图所示的各种家用电器中，利用电流热效应工作的是（）第13题图第14题图第1题图第4题图第5题图甲乙丙A B C D乙甲第8题图第10题图A B C D18．如图所示的电路图中，电源电压保持不变，闭合开关S 后，将滑动变阻器R 2的滑片P 向左滑动，下列说法正确的是（ ）A ．电流表A 的示数变小，电压表V 1的示数不变B ．电流表A 的示数变小，电压表V 1的示数变大C ．电压表V 1与电压表V 2的示数之和不变D ．电压表V 2与电流表A 的示数之比不变 19．如图，只闭合开关S 1，灯L 1、L 2都发光；再闭合开关S 2，下列说法正确的是（ ）A ．灯L 1变暗B ．灯L 2变暗C ．电流表示数变大D ．电路的总功率变小20．如图所示，电源电压恒为4.5V ，电压表量程为0～3V ，滑动变阻器规格为“20Ω 1A ”，灯泡L 标有“2.5V1.25W ”，在不损坏电路元件的情况下，下列判断正确的是（ ）A ．电路中电流变化的范围是0.3～0.5 AB ．灯泡的最小功率是0.162 WC ．滑动变阻器阻值变化的范围是2.5～10ΩD ．该电路的最大功率是2.25 W三、实验题21．小刚想利用一块电流表和阻值已知的电阻R 0测量电阻R x 的阻值。
