楼板厚度与楼板标高控制
1.楼板标高控制
1)混凝土浇筑完成之后,木工上料,搭设钢管支架,待立管和第一排架搭设完成时,施工员利用水准仪将楼层标高的1m控制线抄测到钢管支架的立管上,要求水平标高线沿支架交圈然后根据标高控制线及板厚量测出楼板板底标高控制线,木工搭设钢管支架时须得保证钢管严密着于垫板之上并且受力。
再由质量员复核,复核达到标准后木工根据楼板厚度、模板厚度、木方厚度调整搁置木方的第二排水平钢管,然后铺模板进行楼板模板支设木工在支设时注意竹胶板板厚是否均等厚。
2)严格控制梁模板的起拱率,根据规范及设计要求进行起拱;
3)模板拼缝要求加工严密表面错缝平整;
4)钢筋工程中的马镫应严格根据每块楼板的不同厚度定做,严禁马镫混用,导致混凝土浇筑时为了覆盖钢筋而增厚;
5)平板木板支设完成之后,在高出平板的竖向钢筋上做楼层标高的50cm控制线,用于浇筑混凝土是控制混凝土的上表面标高和平整度。
6)在离开楼板的四个角约500和楼板中心的位置分别增加顶托,保证楼板在荷载作用下不下坠!如下所示:
2.楼板厚度控制
1)楼板厚度的控制必须首先严格控制平板支设的高度;
2)待水平木板按照标准标高搭设完成后,用如下图所示的地漏套管做厚度控制的参照对象;
3)按照如下图所示的平面位置布置套管;
4)自制扦插工具随时控制远离定位套管位置出的楼板厚度,自制扦插工具可采用如下图所示的工具:。
天津经济技术开发区建设工程质量监督站检测仪器简介为了加强市政工程和建筑工程的质量监督,切实做到“依据规范,完善标准,强化验收,过程控制,严格管理”,天津经济技术开发区建设工程质量监督站将对本辖区内所有在施的市政工程、建筑工程进行严格的质量监督并采用先进的检测仪器(包括意大利RIS探地雷达、核子水分子密度仪、钻芯取样机、HT225W数字全自动回弹仪、喜利得FS10钢筋扫描仪、楼板测厚仪、数字式漏电开关测试仪、接地电阻测试仪、CQT-II扭矩测试仪、激光测距仪等)进行检测,加强辖区内的工程实体检测力度,从而促使工程各方责任主体加强质量管理、提高质量意识。
主要仪器的功能简介如下:一、意大利RIS探地雷达1.功能简介RIS探地雷达配置了低频天线200MHZ和600/1600MHZ天线阵,具有极高的发射速度和扫描速度,高精度的天线,高灵敏度,屏蔽好。
精确的定位及测量时间、测量轮、GPS方式可精确定位目标,多级的数据使目标的形状辨别更加准确,其内置的大容量的防震硬盘,一次可记录数百公里的数据。
1)管线探测200MHZ天线探测深度可达到3米,用于检测地下管线,可测出管线的位置、管径、管壁厚度等。
可以对各种材质的管线、地下构筑物(人防、地道、地下室等)的探测、绘图及建库;地基检测,地下土壤分类、分层等。
2)路桥、混凝土检测可对沥青层厚度检测及分层分析,路基病害检测,路面下管线等埋设物探测,机场跑道检测,公路隧道检测,桥梁结构、堤坝检测。
对混凝土可进行钢筋定位,保护层厚度检测,建筑探伤(裂缝、空洞、蜂窝)的探测,建筑物内隐蔽物查找,桩基检测等。
600/1600MHZ天线阵用于道路工程检测,探测深度可达到1.5米,能检测出道路各施工层的厚度并能检测出路基病害,浅层和深层检测可一次完成,且图形清晰准确率高。
2.检测方法:RIS雷达连接电脑后可自动生成包括管线坐标、深度、管径等信息的数据库,在使用1600MHz高分辨率公路天线阵检测公路时可生成面层和基层的厚度表格,以便进行对比检测。
钢筋保护层测定仪技术参数钢筋保护层测定仪常见问题解决方法钢筋保护层测定仪技术参数:■钢筋直径适应范围:Ф6mm~Ф50mm(共有15种型号)■钢筋直径常用档级为:Ф6、Ф8、Ф10、Ф12、Ф14、Ф16、Ф18、Ф20、Ф22、Ф25、Ф28、Ф32、Ф36、Ф40和Ф50■保护层厚度测量范围:*量程:6mm~90mm;第二量程:7mm~190mm;■*量程保护层厚度测量范围(单位:mm)直径 6 8 10 12 14 16 18 20 22 25 28 32 36 40 50小值 6 6 8 8 8 8 8 10 10 12 12 12 17 17 17大值 70 70 70 80 80 80 80 85 85 90 90 90 90 100 100■第二量程保护层厚度测量范围(单位:mm)直径 6 8 10 12 14 16 18 20 22 25 28 32 36 40 50小值 7 10 12 12 14 16 16 18 18 20 20 22 25 25 25大值 85 100 120 130 130 140 140 160 160 160 180 180 180 190 190■仪器大允许误差(保护层厚度单位:mm)误差 *量程第二量程1 6——————59 7————————792 60——————69 80———————1194 70——————90 120——————190■直径测量范围:850mm;直径测试误差1个规格(规格正确)。
■电池:6节5号碱性电池,供电时间大于30小时。
相关设备恒温恒湿标准养护箱钢筋保护层测定仪工作环境要求:■工作温度:—10℃~40℃。
■相对湿度:<90%RH。
■空气中不含有腐蚀性气体。
■无强电磁场干扰。
■不应有大的震动和冲击。
■仪器避开阳光直射。
钢筋保护层测定仪用途:该测定仪是一种便携式无损检测仪器,可用于钢筋混凝土结构施工质量的检测,能够在混凝土表层测定钢筋位置,检测钢筋保护层厚度及钢筋直径;此外,也可以对混凝土结构内部的磁性体及导电体的位置进行检测,如墙壁内部电缆、水暖管道等,施工前的探测可以有效避开施工中对这些设施的损坏,削减意外的发生。

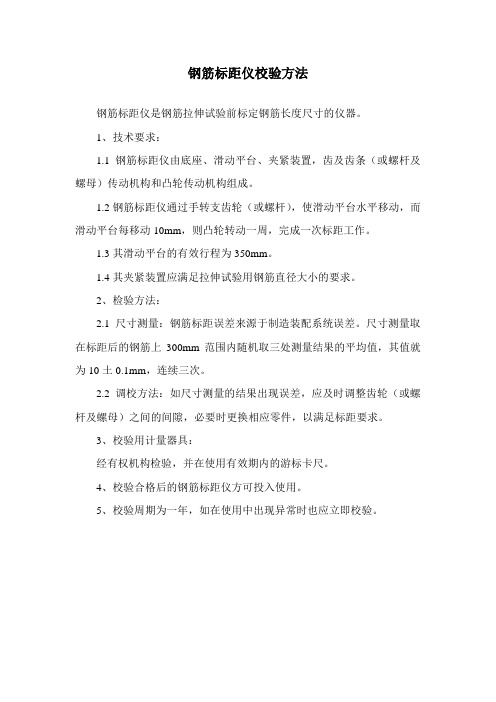

钢筋标距仪校验方法
钢筋标距仪是钢筋拉伸试验前标定钢筋长度尺寸的仪器。
1、技术要求:
1.1钢筋标距仪由底座、滑动平台、夹紧装置,齿及齿条(或螺杆及螺母)传动机构和凸轮传动机构组成。
1.2钢筋标距仪通过手转支齿轮(或螺杆),使滑动平台水平移动,而滑动平台每移动10mm,则凸轮转动一周,完成一次标距工作。
1.3其滑动平台的有效行程为350mm。
1.4其夹紧装置应满足拉伸试验用钢筋直径大小的要求。
2、检验方法:
2.1尺寸测量:钢筋标距误差来源于制造装配系统误差。
尺寸测量取在标距后的钢筋上300mm范围内随机取三处测量结果的平均值,其值就为10土0.1mm,连续三次。
2.2调校方法:如尺寸测量的结果出现误差,应及时调整齿轮(或螺杆及螺母)之间的间隙,必要时更换相应零件,以满足标距要求。
3、校验用计量器具:
经有权机构检验,并在使用有效期内的游标卡尺。
4、校验合格后的钢筋标距仪方可投入使用。
5、校验周期为一年,如在使用中出现异常时也应立即校验。
附表:
钢筋标距仪自校记录
校验日期:年月日
审核:复核:校验:
计量仪器设备检定报告
仪器设备名称:钢筋标距仪
设备编号:
规格型号:
检定结果:
检校人:
复核人:
检校日期:年月日
有效日期:年月日
检定周期:一年
检校记录:。
钢筋检测仪操作规程
《钢筋检测仪操作规程》
一、设备准备
1. 将钢筋检测仪放置在水平坚固的台面上。
2. 插入合适的电源插头,检查电源是否正常。
3. 打开仪器开关,等待仪器自检完毕。
二、测量前准备
1. 选择合适的测量模式和参数,根据需要设置仪器参数。
2. 检查要测量的钢筋表面,确保表面清洁、平整无明显损伤。
三、测量操作
1. 将钢筋检测仪探头放置在要测量的钢筋表面上,确保探头与钢筋表面紧密接触。
2. 按下测量按钮,保持仪器稳定直至测量完成。
根据仪器指示查看测量结果。
四、数据处理
1. 根据测量结果判断钢筋的质量和强度,如有异常情况应及时处理。
2. 将测量数据进行记录和归档,确保数据完整和准确性。
五、维护与保养
1. 使用完毕后,关闭仪器开关,拔掉电源插头。
2. 清洁仪器表面和探头,避免灰尘和污垢影响测量准确性。
3. 定期对仪器进行维护和检测,确保仪器正常使用。
六、注意事项
1. 操作人员需经过专业培训,熟悉操作规程和安全注意事项。
2. 在使用过程中注意仪器的稳定和安全,避免碰撞和摔落。
3. 如发现仪器异常情况,应及时停止使用并进行检修。
七、附件
附:单位负责人签字确认
以上即为钢筋检测仪操作规程,希望操作人员严格按照规程要求进行操作,确保测量结果的准确性和工作安全。
第1篇一、引言在工程项目的建设过程中,仪器设备的应用贯穿了项目的整个生命周期。
从项目的规划、设计、施工到最后的验收,各种仪器设备都发挥着至关重要的作用。
本文将详细介绍工程项目管理中常用的仪器及其功能,以期为工程管理人员提供参考。
二、工程项目管理中常用的仪器及其功能1. 全站仪全站仪是一种集测量、计算、存储等功能于一体的电子测量仪器。
在工程项目管理中,全站仪主要用于地形测量、建筑物放样、施工测量、竣工测量等。
功能:(1)快速、准确地测量角度和距离;(2)自动计算放样点坐标;(3)存储测量数据,便于后续分析和处理。
2. 激光测距仪激光测距仪是一种利用激光原理进行距离测量的仪器。
在工程项目管理中,激光测距仪主要用于测量建筑物高度、地形高程、施工放样等。
功能:(1)快速、准确地测量距离;(2)自动计算目标点坐标;(3)测量数据稳定,抗干扰能力强。
3. 全球定位系统(GPS)GPS是一种利用卫星信号进行定位和测量的系统。
在工程项目管理中,GPS主要用于项目选址、施工放样、竣工测量等。
功能:(1)实时获取地理位置信息;(2)精确测量距离和角度;(3)支持多基站同步测量。
4. 水准仪水准仪是一种用于测量高程差的仪器。
在工程项目管理中,水准仪主要用于测量建筑物标高、地形高程、施工放样等。
功能:(1)精确测量高程差;(2)自动计算测量点高程;(3)存储测量数据,便于后续分析和处理。
5. 钢筋检测仪钢筋检测仪是一种用于检测钢筋直径、间距、保护层厚度等参数的仪器。
在工程项目管理中,钢筋检测仪主要用于施工过程中的钢筋质量控制。
功能:(1)自动测量钢筋直径、间距;(2)检测钢筋保护层厚度;(3)存储检测数据,便于后续分析和处理。
6. 混凝土强度检测仪混凝土强度检测仪是一种用于检测混凝土抗压强度的仪器。
在工程项目管理中,混凝土强度检测仪主要用于施工过程中的混凝土质量控制。
功能:(1)自动测量混凝土抗压强度;(2)检测混凝土试块尺寸、形状;(3)存储检测数据,便于后续分析和处理。
混凝土钢筋检测仪自校方法
共2页第1页
1. 总则
本方法依据《混凝土钢筋检测仪使用说明书》编写,对混凝土钢筋检测仪的扫描精度进行自校。
2.技术要求
2.1钢筋定位:单层钢筋准确率达到90%以上。
2.2钢筋直径:测试误差不大于±2mm。
2.3钢筋保护层厚度:保护层厚度小于50mm时测试误差不大于±1mm;保护层厚度大于50mm小于70mm时测试误差不大于±2mm。
3.校验用器具
3.1已知钢筋直径、位置及保护层厚度的标准试件,精度1mm;
3.2游标卡尺,精度0.02mm;
4.校验方法
打开测试仪用探头分别在已知钢筋直径、位置及保护层厚度的标准试件上扫描,记录钢筋位置、直径及保护层厚度,将测试结果与已知值进行比较。
4.1钢筋定位:将探头放在标准试件上扫描并记录钢筋位置,测试钢筋数量不少于3根。
4.2钢筋直径:将探头放在标准试件上扫描并记录钢筋直径,测试钢筋直径Φ10,总数量不少于3次。
共2页第2页
4.3钢筋保护层厚度:将探头放在标准试件上扫描并记录钢筋保护层厚度,测试钢筋保护层厚度。
5.结果评定
5.1钢筋定位准确率=正确定位总数/测试钢筋总>90%。
5.2钢筋直径:测试误差不大于±2mm为合格,合格率90%以上。
5.3钢筋保护层厚度:合格率80%以上。
6.自校周期:一年。

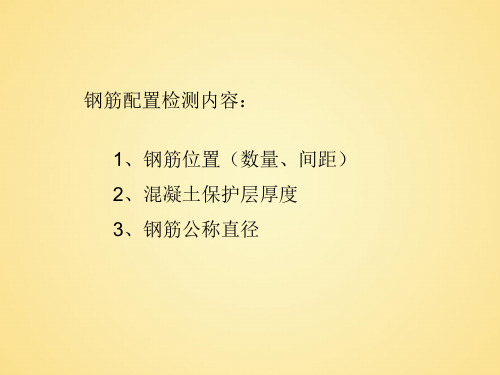

钢筋位置及保护层厚度检测福建省建筑科学研究院陈松第一节钢筋位置及保护层厚度检测目的及意义⏹钢筋绑扎是混凝土结构工程的“中间工序”、“隐蔽工程”⏹《混凝土结构工程施工质量验收规范》(GB 50204-2002) 指出“钢筋的混凝土保护层厚度关系到结构的承载力、耐久性、防火等性能”,必须抽取一定数量的梁、板类构件进行钢筋保护层厚度的测试作为结构实体检验的一个内容。
⏹结构钢筋扫描技术主要有电磁感应法钢筋保护层厚度测试仪和混凝土雷达仪两大类,且均已收入建设部新标准《混凝土中钢筋检测技术规程》JGJ/ T152-2008。
第二节检测原理及仪器⏹一、电磁感应法⏹1、定义:用电磁感应原理检测混凝土中钢筋位置、直径及混凝土保护层厚度的方法。
⏹2、检测原理⏹仪器的传感器产生交变电磁场,该电磁场作用于被测结构构件时,当遇到结构构件内部的金属介质,则产生较为强烈的感生电磁场,仪器传感器接收到感生电磁场并转化为电信号,从而可以判断钢筋的位置、保护层厚度和钢筋直径等。
电磁感应法检测原理⏹仪器接收信号E的强弱和钢筋直径D、钢筋深度y都有关系,采用公式表达如下:⏹E=F[D,x,y]⏹当传感器位于钢筋正上方时接收信号最强,因此通过传感器在被测钢筋上方移动时接收信号的强弱,可以判断钢筋的位置。
从检测技术考虑,信号峰值的判断只能在接收信号越过峰值后出现下降趋势的时候才能判断,所以钢筋位置的自动判定是在传感器越过了钢筋正上方后才能肯定,这种现象称之为“钢筋扫描的滞后效应”。
⏹对于同一根钢筋,变换检测模式,可以得到两个强弱不同的信号E1、E2,解此联立方程组:⏹目前仪器实现变换检测模式的方法一般有以下两种:⏹一种是正交测量法,传感器置于被测钢筋上方,在与钢筋平行和垂直的方向上各测量一次,通过所测得的信号强弱差异,经分析得出钢筋直径。
该方法因传感器需要改变位置,引入了两次的测量误差。
⏹另一种是内部切换法,当传感器置于钢筋正上方时,仪器自动切换传感器的测量状态,进行两次测量,得出钢筋直径。
一、钢筋定位仪校验方法
本方法适用于新购和使用中以及修理后的钢筋定位仪的校验。
1、测量重复性
钢筋保护层厚度检测仪测量重复性要求见表l,
2、示值误差
2.1 钢筋保护层厚度检测仪示值误差
钢筋保护层厚度检测仪示值最大允许误差根据被测钢筋保护层厚度划分,要求见表1
2.2 钢筋直径示值误差
钢筋直径测量最大允许误差:±1个钢筋直径规格。
3、校准条件
3.1 环境条件
实验室温度、湿度和平衡温度时间的要求见表3。
3.2 实验室内应避开强交变电磁场或近距离的交变磁场(如电机、电焊机等)的干扰。
3.3 测量时,测量点周围500mm以内应无较大金属结构。
4、准项目和校准方法
4.1 首先检查外观,确定没有影响校准计量特性的因素后再进行校准。
4.2 测量重复性
选取直径规格为12mm的螺纹钢筋和保护层厚度大于仪器测量下限且不超过40mm的标准块,校准仪器的测量重复性。
按照仪器说明书的要求对仪器进行设置和初始化,在测量保护层厚度的状态下连续、重复测量标准块9次,取9次读数中的最大值与最小值之差的三分之一作为校准结果。
5、示值误差
5.1 保护层厚度示值误差
根据表1所示的钢筋直径范围及其对应的保护层厚度测量范围选取校准点。
在每个钢筋直径范围内选取一种规格的钢筋一根,在其对应的保护层厚度测量范围内均匀选取3个校准点。
测量前按照仪器说明书要求对仪器进行设置和初始化,测量时每一个校准点取3次读数的平均值作为该点的测量值,测量值与标准
块实际值之差为该点示值误差,取各点示值误差中绝对值最大的示值误差作为校准结果。
5.2 钢筋直径示值误差
按照表1钢筋直径范围,选取不同规格的3根钢筋,按使用说明书对仪器进行设置和初始化,测量时对每根钢筋直径测量3次,取其平均值与该钢筋直径名义值之差作为该点示值误差,取各点示值误差中绝对值最大的示值误差作为校准结果。
6、校验结果处理和校验周期
6.1凡经检验符合本方法要求的钢筋定位仪可认为合格。
不符上述要求的应进行调修或更换。
6.2该仪器的校验周期为一年。
二、楼板厚度检测仪校验方法
本方法适用于新购和使用中以及修理后的楼板厚度检测仪的校验。
1、测量重复性
楼板厚度测量仪测量重复性要求见表2。
2、楼板厚度测量仪
楼板厚度测量仪示值最大允许误差根据楼板厚度划分,要求见表2。
3、校准条件
3.1 环境条件
实验室温度、湿度和平衡温度时间的要求见表3。
3.2 实验室内应避开强交变电磁场或近距离的交变磁场(如电机、电焊机等)的干扰。
3.3 测量时,测量点周围500mm以内应无较大金属结构。
4、校准项目和校准方法
首先检查外观,确定没有影响校准计量特性的因素后再进行校准。
4.1 楼板厚度测量仪
选取厚度150mm的无钢筋标准块校准仪器的测量重复性。
按照仪器说明书要求对仪器进行设置和初始化,测量时应保证位于标准块两侧的发射和接收探头中心线重合,连续、重复测量标准块9次,取9次读数中的最大值与最小值之差的三分之一作为校准
结果。
4.2示值误差
根据表2所示楼板厚度测量范围,在每个测量范围内均匀选取3个校准点。
测量前按使用说明书对仪器进行设置和初始化,测量时应保证位于标准块两侧的发射和接收探头中心线重合,测量标准块的厚度值,每点取3次读数的平均值作为该点测量值,测量值与标准块实际值之差为该点示值误差,取各点示值误差中绝对值最大的示值误差作为校准结果。
5、校验结果处理和校验周期
5.1凡经检验符合本方法要求的楼板厚度检测仪可认为合格。
不符上述要求的应进行调修或更换。
5.2 该仪器的校验周期为一年。
